Сварочный карандаш: виды, особенности использования термитного карандаша

Технологические особенности

Термитная или порошковая сварка ГОСТ 2601-84 – это вид варочных работ, при которых в качестве источника тепла служат термиты, используется для соединения рельсов, ЭХЗ и т. д. Термит – это порошкообразная смесь из различных металлических материалов, в частности, алюминия и магния и окалины железа.

Существуют такие виды термитной сварки:

Тигельная (алюминиевотермитная);
Муфельная.

Тигельная используется для создания контуров заземления и при соединении электрических кабелей небольшого диаметра. Технология подразумевает использование термитной смеси в соотношении алюминий / железо в пропорциях 23 / 70. При полном сгорании термита выделяется железо, которое и используется для соединения между собой стыков. Сам процесс горения зависит от размера зернистости термитного порошка. При работе с медью или другими соединениями иногда в состав порошка вводят соединения других металлов для увеличения прочности шва.

Фото — работа на рельсах

Алюминиевая применяется при необходимости создать на поверхности определенной конструкции наплавку, для ремонта трамвайных рельсов или при работе с хрупкими материалами. Одним из ключевых достоинств такой технологии является возможность сваривания чугуна бесстыковым методом.

Фото — принципиальная схема

В то же время, тигельная сварка не может использоваться для соединения алюминия, поэтому здесь применяется муфельная. Особенность муфельной работы такова, что при непосредственном контакте высокие температуры плавления термитов способствуют тому, что определенные участки алюминиевых соединений испаряются. Поэтому для создания таких креплений необходимо применять накладки или термитные патроны. Эти патроны значительно облегчают работу с проводами одножильного и многожильного типа. Они представляют собой наконечник, оснащенный металлическим кокилем. Отличие муфельного типа от тигельного в том, что в процессе работы не появляются продукты сварки жидкого типа. Магний под воздействием высоких температур не растекается по соединяемой поверхности, а впитывается в неё, образуя бесшовное соединение.

Фото — шов

Для кабелей из алюминия перед выполнением термитной сварки требуется воздействие флюса. Он растворит оксидную пленку, препятствующую свариванию отдельных частей алюминия, но могут вызвать ржавление проводов. Поэтому профессионалы крайне редко используют эту методику. Для соединения такого вида кабелей применяются кокили или присадочные прутики, в которые вставляются концы проводов и нагреваются до нужной температуры.

Фото — виды термического воздействия

Сварка термитом, в состав которых входит магний, используется для обработки проводов малого сечения (телефонных, интернет-кабелей), различных электрических соединений и т. д. Для создания термита требуется около 20 % магний или алюминия в смеси и 80 % железа (его окалины). При этом, главным источником кислорода в процессе является окись железа, а тепло выделяется чистым металлом.

Достоинства

Простота. Эта технология соединения стыков стали, алюминия, чугуна и других металлов может использоваться даже новичками в сварочном деле. Работы не занимают много времени и проводятся компактным оборудованием, которое удобно хранить дома;
Термиты обеспечивают отличное качество соединений. Стыки прочные и долговечные. При работе с алюминием для уменьшения коррозийных процессов используются флюсы типа ВАМИ;
Доступность. Оборудование для термитной сварки не нуждается в большом количестве электрической энергии.

Фото — термитная смесь Но у этого вида сварочных работ есть и определенные недостатки

Для осуществления данного типа сварки потребуется вспомогательная и подготовительная обработка металлоконструкций и кабелей;
Процесс сварки невозможно отследить, поэтому работать бесшовной техникой смогут только профессионалы с аттестацией НАКС.

Сферы применения

Сфера применения карандашей для сварки самая широкая. Они позволяют сваривать черные и цветные металлы в любом положении и практически в любых обстоятельствах, от условий мастерской до полевых и экстремальных. Средство широко используется в следующих областях:

Монтажные и аварийные работы в труднодоступных местах и в чрезвычайной обстановке.
Оперативный ремонт транспортных средств (автомобильных, водных, железнодорожных) в местах их поломки.
Ремонт рельсового пути, стрелок и переходов.
Пайка медных проводов и других электрокомпонентов.
Ремонт трещин в компонентах отопительных систем.
Ликвидация утечек в магистральных и распределительных трубопроводах.
Ремонт чугунных и бронзовых отливок промышленного и декоративного назначения.
Ремонт строительной и сельскохозяйственной техники на удаленных площадках.

Паяльный карандаш вмиг

Особенно широко сварочные карандаши применяют при ремонтах рельсового хозяйства. Их использование позволяет проводить текущий ремонт исключительно оперативно, недорого и с минимальными задержками движения поездов.

Важно помнить, что карандаш предназначен для оперативного, временного ремонта на большом удалении от ремонтных предприятий или в чрезвычайных обстоятельствах. Для постоянной эксплуатации следует провести качественный ремонт с помощью электро- или газосварки

Сферы применения

Термитный карандаш обычно используют для соединения как вертикальных, так и наклонных и горизонтальных поверхностей в различных деталях. Работы можно производить при любой температуре окружающей среды, в любых погодных условиях. Он может применяться в следующих ситуациях:

работы по ремонту и монтажу в чрезвычайных ситуациях;
оперативного исправления поломок в автомобилях, водном, железнодорожном и других
транспортных средствах;
спайка проводов из меди;
ремонт радиаторов и трубопроводов в системах отопления;
заделка трещин и сколов изделий из чугуна и бронзы;
исправление недочетов в работе сельскохозяйственной техники в полевых условиях;
разрезка материалов в труднодоступных местах.

Карандаш сварка широко применяется при сварке рельсов железнодорожных путей – для сварки применяется термит, утрамбованный определенными порциями. Работу выполняет бригада из двух-трех человек. Термитная сварка рельсов хорошо зарекомендовала себя по сравнению с контактной сваркой: она не требует хитроумного дорогостоящего оборудования, большого количества рабочих и затяжных перерывов в движении поездов. Кроме того она может применяться при сварке на стрелочных переводах. Процесс сварки одного стыка в рельсовом полотне занимает около часа, а благодаря возможности работы нескольких бригад одновременно, можно добиться большей производительности.

Как видно из вышепредставленного сравнения, изделие имеет ощутимо высокую эффективность, однако для капитального соединения материалов он все же не рекомендуется. Рекомендуется применять карандаш только для временного соединения. Впоследствии все таки необходимо провести ремонт в его классическом понимании.

Сварочный, или термитный карандаш — это простое в использовании средство сварки металлических деталей. Он не требует никакого дополнительного оборудования, как электросварка и газосварка, и помещается в кармане. Не нужно также и длительное обучение — применять карандаш может любой домашний мастер. Использовать его можно в походных условиях, в жару и мороз, дождь и ветер

Важно помнить, что сварочный карандаш — средство оперативного устранения неисправностей. Для постоянного использования детали потребуется провести полноценный ремонт

Изготовление своими руками

Подобные изделия можно купить в специализированных магазинах. Их стоимость относительно невелика. Но реально создать карандаш своими руками. Для этого потребуется найти основу — проволоку из углеродистой стали. Подойдет стержень обычного электрода, диаметром 3-5 мм, который следует освободить от обмазки. Делается это легким постукиванием молотка по всей длине электрода. Далее, стальная проволока режется на куски по 150 мм.

Металлическую основу необходимо снабдить другим покрытием. Свой самодельный состав должен включать 24% алюминиевых опилок и 76% железных окалин. Связующим звеном выступает клей «Момент» или аналогичные вещества. Смешивание можно производить в глиняной или стеклянной посуде.

Металлический стержень требуется окунуть в обмазочный состав, и вращательными движениями намотать средство на основу. Стремиться следует к образованию слоя покрытия в 5-7 мм с каждой стороны оси проволоки. Конец можно оставить свободным — за него будет удерживаться самодельный карандаш.

Второй конец служит местом розжига. Для этого необходимо создать затравку. В ее состав входит бертолетовая соль и алюминиевые опилки в соотношении 2 к 1. Скрепляется все это тем же клеем. Из смеси катаются шарики, которые крепятся на конец карандаша. Все это должно высохнуть в течение 20-30 минут, после чего можно тренироваться выполнять сварку.

Сварочные карандаши имеют свои недостатки: возможность вести шов только в течение 30 секунд, и работа с металлами, толщина которых не превышает 4 мм. Но несмотря на это, такое сварочное приспособление незаменимо в ситуациях, когда требуется быстро заварить отверстие или прикрепить отпавшую деталь. А простота использования позволяет работать им даже неспециалистам.

Процесс

Для проведения термитной сварки требуется специальное оборудование. Это:

Тигель, оборудованный сливом;
Термитный карандаш. Очень удобное приспособление для выполнения работ дома. Его не нужно подогревать, обжигать или переплавлять. После включения в сеть устройство уже готово к работе;
Приспособления для поддержки и зажима свариваемых конструкций;
Резак, пила по металлу, горелка для инвертора, термометр;
Прочие дополнительные инструменты (абразивный круг, металлическая щетка).

Рассмотрим пример, как проводится сварка термитами на алюминиевой основе. Для воспламенения такого порошка необходима минимальная температура 1300 градусов. Под её воздействием металлические конструкции испаряются, на их поверхности образуются микротрещины. Нагретый алюминий способен не только восстановить металл, но и обеспечить плотное и долговечное соединение отдельных частей. Соединяемые части фиксируются в форме, которую можно сделать из подручных средств или купить в специальном магазине. Обрабатываются детали выбранным видом сварки, остужаются и зачищаются.

Фото — термитный порошок

Термитная сварка для рельсов, кабелей и т. д. бывает следующих типов:

С промежуточным литьем;
Впритык;
Комбинированная;
Дуплекс.

Во время промежуточного литья термитный порошок под воздействием высоких температур становится жидким металлом. Смесь, выработанная плавлением имеет такие же характеристики, как и её твердая (порошковая) форма. Во время этого соединяемые части отдельной металлоконструкции фиксируются в специальной форме. Термит заливается в неё, благодаря чему происходит оплавление и соединение металлических частей. Нужно отметить, что схема дуплекса очень похожа на промежуточное литье. Процесс идентичен за исключением того, что после заливки термита в форму и его застывания, полученный стык дополнительно прессуется.

Фото — сварочный процесс

Сварка термитами стыков впритык используется для соединения различных пластин, катодных и дренажных выводов, и других подобных элементов. Перед началом работ части конструкции обжигаются в печи, при этом, термит обжигается в другом тигле. После металлоконструкции обжимаются прессом и свариваются обожженным термитным порошком. Методика подразумевает тщательную обработку кромок и торцов пластин, поэтому она редко используется в домашних условиях.

Для сварки рельс, стрелочных механизмов и т. д. используется комбинированная техника. Здесь сочетается сварка впритык и под литьем. Перед началом работ рельсы обрезаются для создания острых кромок. Между отдельными частями рельсов устанавливается стальная пластина, которая вжимается в них при помощи мощного пресса. Соответственно, на этом месте образуется небольшой зазор, в который под давлением заливается жидкий термит. После его застывания шов дополнительно обрабатывается и сваривается.

Фото — форма для рельсов

Видео: как провести термитную сварку

https://www.youtube.com/watch?v=VMUOrfl-JcY

Как использовать сварочный карандаш

Применение термического карандаша требует предварительной подготовки. Очистите место будущей пайки или резки от ржавчины, грязи, краски и пятен. Затем нужно поджечь карандаш с помощью спичек или зажигалки. Держите карандаш над пламенем до тех пор, пока из него не начнет выделяться припой и флюс, их нужно нанести на поврежденные участки детали.

Обратите внимание! После того, как припой и флюс нанесены на деталь, они могут искриться. Соблюдайте технику безопасности, используйте защитные перчатки, очки и одежду

Рекомендуется держать термические карандаш в зажиме или плоскогубцах на расстоянии, чтобы не получить ожоги.

Затем подождите 15-20 секунд и прижмите карандаш к месту, куда вы предварительно нанесли припой и флюс. Это необходимо для окончательного сваривания детали. Готово! Для лучшего результата можно использовать струбцину, плотно зафиксировав свариваемые детали, если это необходимо.

Порядок использования изделия

Индивидуальной особенностью использования данного сварочного материала является возможность его использования в сварке даже на неподготовленной поверхности. В состав карандаша включаются специальные окисляющие флюсы. которые способны к самозачищению поверхности. Все же стоит отметить, что зачищенные и подготовленные детали, поддаются сварке лучше и имеют более надежное соединение.

Инструкция по использованию довольно проста и состоит из следующих шагов:
Подожгите карандаш, яркого пламени вы не увидите, он будет медленного плавиться;
Размягченный конец аккуратно “размажьте” по свариваемой поверхности;
Начинается процесс термитной сварки, смесь будет периодически раздаваться искрами, наблюдается активное взаимодействие флюсов с металлом;
Сварка закончена, отвердевшее и остывшее соединение можно зачистить металлической щеткой или наждачной бумагой.

Внимание! В качестве техники безопасности следует пользоваться плоскогубцами или другими зажимами. Не лишним будет использование защитных очков и перчаток во избежание ожогов глаз или кожи

Об использовании изделия

Перед началом ремонтных работ соединяемые детали подготавливают. Рабочую область очищают от воспламеняющихся веществ, загрязнений и жирового налета. Детали плотно прижимают друг к другу, закрепляют с помощью струбцины или тисков.

При использовании изделия соблюдают следующие правила:

Тщательно подготавливают место для работы. Убирают все воспламеняющиеся материалы, вещества.
Детали никогда не сваривают на весу.
Обязательно используют средства защиты. Специальная маска предотвратит ожоги кожи лица. Плотные перчатки защитят руки от воздействия горячего расплава. Рабочий костюм не должен оставлять открытых участков тела.
При розжиге и нанесении изделие плотно удерживают специальным устройством. По шву его ведут плавно, без резких движений. Ходить по помещению с горящим стержнем нельзя.
Металл не должен брызгать в стороны или попадать на руки мастера.
Остатки карандаша нельзя бросать на пол. Рабочее место покидают только после догорания.

Соединение по горизонтальному шву

При сваривании деталей по такой технологии под шов подкладывают пластину из огнеупорного материала – кирпича, бетона, толстого металла.

После установки свариваемых деталей выполняют следующие действия:

Отгибают край упаковки карандаша для термосварки. Нижнюю часть закрепляют держателем.
Разжигают термитную смесь, которая должна стать рыхлой. Конец стержня устанавливают на соединение, круговыми движениями наносят расплавленную массу.
Через 3-4 секунды выравнивают шов, придавая ему нужную форму.
Остатки средства помещают в холодную воду или снег. Они догорят до места установки держателя.

Резка металлов

Термокарандаш используют не только для соединения, но и для резки металлических листов и прутков. Стержень ведут по линии с меньшей, чем при сварке, скоростью. Подложку не ставят, расплав не должен оставаться в разрезе.

Особенности

Сварочный карандаш, как уже было сказано, является неполноценным аналогом сварки. Он оправдывает свое название и представляет собой вытянутую палку цилиндрической формы длиной от 7 до 20 см с одним заострённым кончиком. Средний вес – около 80 граммов (может варьироваться от 70 до 100 г). Диаметр стержня может быть от 4 до 16 мм. Снаружи карандаш покрыт защитной водонепроницаемой оболочкой, а внутри заполнен специальной прессованной порошковой смесью.

При горении эта смесь может достигать температуры 2900 градусов, и, как следствие, хорошо плавить металлы. Поэтому другое название этого «гаджета» – термокарандаш. Также называют его и термическим припоем.

Термокарандаш включает в себя ряд составляющих.

Зажигательная смесь, которая находится под «крышечкой» заострённого кончика.
Картонная гильза, которая, как очевидно, представляет собой часть внешней оболочки карандаша.
Уже вышеупомянутая зажигательная смесь, но которая находится внутри гильзы.
Часть гильзы, в которой ничего не находится. Она выполняет функцию ручки. Проще говоря, полость гильзы разделена на две части – полную и пустую.
Поверх гильзы находится оболочка-инструкция.
Поверх последней находится влагозащитное покрытие.

У данного предмета есть множество преимуществ, благодаря которым он является хорошо продаваемым.

Компактность. Термокарандаш лёгкий, он удобен при перемещении.
Простота в использовании. Достаточно его поджечь. Не требует особых условий эксплуатации.
Не требует множества затрат. Для его использования не нужно подключать электричество, он не требует заправки топливом.
Обладает устойчивым горением.
Способен достать до труднодоступных мест. Можно использовать для образования наклонных, вертикальных и горизонтальных швов.
Подходит для использования в отношении множества материалов.

Свойства сварочного карандаша и область применения

12 ноября
22 рейтинг

Сварочный карандаш — отличная альтернатива громоздкому сварочному аппарату для многих видов ремонтных и восстановительных работ по металлу. Кто хоть один раз применял на практике это средство уже не сможет от него отказаться. Трудно представить себе, чтобы сварочные работы были еще проще.

Устройство сварочного карандаша.

Если речь идет об упрощении процесса сварки, то для многих это покажется весьма соблазнительным предложением. Но у опытных мастеров сразу же возникает целый ряд вопросов:

Это действительно так легко в использовании, что может использовать каждый умелец и необязательно иметь опыт сварочных работ?
Какие металлы поддаются сварке?
Надежен ли такой способ сварки?
Какая обработка металла должна предшествовать процессу сварки?

Сварочный карандаш (еще его называют термическим припоем) действительно очень прост и удобен в использовании. Не придется месяцами осваивать мастерство сварщика:с таким карандашом-припоем сварить отверстие в металлическом изделии сможет даже женщина. Нужно просто поджечь стержень на открытом пламени, чтобы начать работу. Можно воспользоваться обычной зажигалкой. За счет магния, входящего в состав карандаша, после поджога он продолжает гореть самостоятельно, как бенгальский огонь. Подожженный стержень готов к работе.

Применения термического припоя

Для того, чтобы воспользоваться сварочным карандашом, его необходимо разжечь.

Перечень металлов, с которыми можно работать, применяя карандаши сварочные, поистине впечатляет: чугун, цинк, алюминий и дюралюминий, бронза, сталь, железо, медь, латунь, нержавеющая сталь. В каждом хозяйстве найдется что починить припоем-герметиком. Те, у кого есть садовый участок, знают, как много выброшено леек и ведер из-за маленькой прохудившейся дырочки. Испорченный садовый инвентарь, баки и бочки из металла проще было выбросить, чем искать способ заварить или запаять ведро. А небольшое отверстие на оцинкованной крыше раньше превращалось в полноценный ремонт кровли: часть крыши приходилось разобрать, а затем снова накрыть строение.

Теперь такие проблемы можно смело оставлять в прошлом. Достаточно разжечь герметик-припой, дать ему прогореть, чтобы получить необходимое количество сварочного материала, и нанести горячее вещество на отверстие или трещину. Оставить на несколько секунд: горение на поверхности металла продолжится еще некоторое время в автономном режиме, а припой-герметик погаснет. За счет межмолекулярного воздействия происходит прочное сцепление разнородных поверхностей (адгезия). За это время пройдет реакция обработки металлической поверхности. Все верно, больше не нужно самостоятельно зачищать, закуривать, обезжиривать и обрабатывать кислотой или же канифолью поврежденный металл. Со всеми этими задачами великолепно справится сварочный карандаш. Весь секрет в том, что в процессе химической реакции на поверхности металла выделяется кислотный осадок ( ареал будет хорошо заметен вокруг места сварки).

Сварочный карандаш включает в себя флюс, который и выполняет за нас работу по подготовке металла.

Когда горючие вещества выгорят полностью, на свариваемой поверхности останется чистый алюминий в расплавленном виде. Нужно только при помощи стержня сварочного карандаша распределить его равномерно по поверхности, где была трещина или отверстие.

В экстремальных ситуациях можно даже не снимать с поверхности свариваемого металла краску. За счет термического воздействия и химической реакции краска или будет растворена, или подготовлена к пайке.

Эмалированные предметы, такие как кастрюли, ванны, поддоны, подвергаются сварке без зачистки эмали.

Карандаш станет незаменимым для автомобилистов. Не сложно бросить к инструментам в багажник пару таких карандашей, но они могут здорово выручить — пробитый поддон или радиатор теперь не станут преградой на пути к месту назначения. Даже если поломка произошла в чистом поле, достаточно просто разжечь припой-герметик.

expertsvarki.ru

Алюминотермитная сварка рельсов

Всю процедуру можно условно поделить на отдельные этапы. Сначала рассчитывают общее выделившееся количество теплоты. Его должно быть достаточно для процесса сварки. Подбирают оптимальный состав термитной шихты. Смесь должна быть равномерной по составу. Любым доступным способом обеспечивают поджиг смеси. Необходимо достичь температуры 1350°C градусов.

В дальнейшем происходит повышение температуры в термитной шихте. Расплавленный металл из термита получается за 20-30 секунд. Его масса составляет примерно половину от массы смеси. Остальная половина приходится на шлак. Металл осядет на дне тигля, а шлак, в силу меньшей плотности, всплывет наверх.

Сложность ремонта рельсов состоит в том, что все работы приходится выполнять в полевых условиях. Рельсосварочный аппарат достаточно массивен, однако его использование – единственная возможность провести ремонтные работы. На первом шаге следует подготовить торцы. Они должны быть ровными, а зазор между ними составляет 2-3 см. Свариваемые элементы выравниваются и фиксируются в одном положении. После установки огнеупорной формы осуществляется сама сварка.

Каждый сварщик желает получить качественный результат. В отличие от ручной дуговой сварки, термитная сварка требует точных расчетов. Необходимо правильно выбрать общее количество порошка, чтобы образовавшийся металл полностью заполнил зазор

В приготовлении смеси важно тщательно перемешать все составляющие. Первоначальный старт процесса должен происходить при температуре 1400°C градусов

Более низкие значения не приведут к возгоранию термита.

Сварочный карандаш: особенности и применение

Со временем любой, даже самый прочный сварной шов может разрушиться, при этом изделие потеряет не только эстетическую привлекательность, но и практические свойства. Не всегда есть возможность выполнить ремонт с использованием полного комплекта сварочного оборудования, и в таких ситуациях выручает сварочный карандаш, так же называемый паяльно-сварочным стержнем. С его помощью можно выполнить быстрый и относительно долговечный ремонт даже в экстремальных условиях.

В этой статье мы подробно расскажем, что из себя представляет карандаш для сварки металла, как использовать его в своей работе и какие нюансы следует учесть.

Общее описание сварочного карандаша

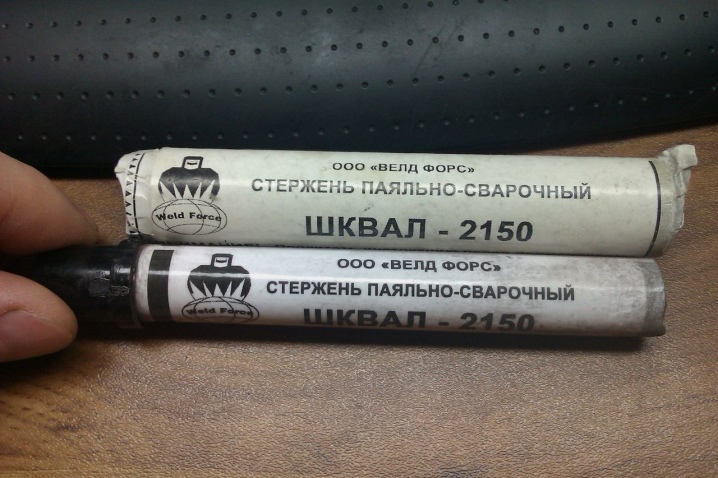

Паяльно-сварочные стержни представляют собой цилиндрические изделия, похожие на карандаш, состоящие из сгораемой оболочки и эзотермической смеси, которая, в свою очередь, включает в себя припой и сварочный флюс. Для работы со сварочными стержнями их необходимо поджечь с помощью спичек или зажигалки, после чего оболочка сгорает и начинается выделения припоя с флюсом. Поэтому сварочный карандаш также называют термическим карандашом.

С помощью термического карандаша можно не только паять, но и резать металл. Его свойства могут отличаться в зависимости от производителя. Мы подробно рассказываем об этом в разделе «Популярные производители».

Как использовать сварочный карандаш

Обратите внимание! После того, как припой и флюс нанесены на деталь, они могут искриться. Соблюдайте технику безопасности, используйте защитные перчатки, очки и одежду. Рекомендуется держать термические карандаш в зажиме или плоскогубцах на расстоянии, чтобы не получить ожоги

Преимущества работы со сварочным карандашом

Сварочные стержни обладают следующими достоинствами:

Для проведения сварочных работ нужен лишь открытый огонь, в отличие от сварочного аппарата, которому необходимо электричество.
Он не занимает много места и устойчив к перепадам температур, поэтому является частым компаньоном в походах.
Можно осуществить ремонт в любом месте: от собственной квартиры до совсем полевых условий.
Ремонт не занимает много времени и спустя пару минут изделием уже можно пользоваться снова, к тому же соединение получается герметичным и относительно долговечным.
Доступная цена (в среднем от 50 до 200 рублей за упаковку).

Вместо заключения

Сварочные карандаши позволяют быстро выполнить мелкий ремонт, для этого не нужны специальные навыки или высокая квалификация. Они могут быть вполне эффективны при ремонте мелких изделий, но мы рекомендуем использовать сварку карандашами лишь в особых случаях, когда нет возможности воспользоваться сварочным аппаратом. Впоследствии деталь лучше отремонтировать «капитально», особенно это касается автомобильного ремонта. Не воспринимайте термические карандаши как полноценную замену сварочному оборудованию.

[Всего : 0 Средний: 0/5]

Особенности термитной сварки проводов

Этот способ применяется для сращивания неизолированных одно и многожильных проводов из алюминия и меди. В отличие от механического соединения (с помощью скрутки, болтов с гайками), термическая технология обеспечивает снижение электрического сопротивления на стыке за счёт увеличения сечения. Концы проводов перед сваркой очищаются от грязи, затем обезжириваются растворителем или бензином с обязательной просушкой.

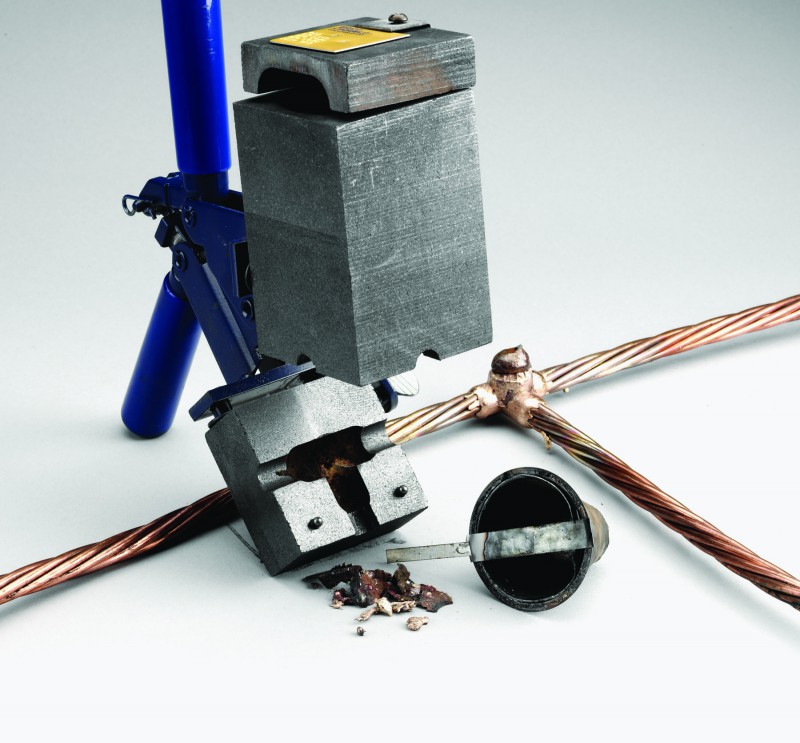

Соединение производится с помощью специальных термических патронов, состоящих из кокиля и вкладыша. Для соединения алюминиевых проводов, в том числе со стальным сердечником, используется стальной разъёмный кокиль и вкладыш из алюминия. У патронов для соединения медных проводов кокиль изготовлен из листовой меди толщиной до 1,5 мм, а вкладыш из медно-фосфорного сплава. Тепло, необходимое чтобы расплавить провод и вкладыш, создаётся термитной шашкой, напрессованной на кокиль. Для удаления окисной плёнки внутренность алюминиевого вкладыша необходимо перед применением почистить металлическим ёршиком.

Термитная сварка проводов

Сварочный карандаш: характеристики и применение универсального средства — Сварка

В жизни бывают такие случаи, когда какие-либо вещи трескаются, ржавеют или ломаются. Требуется провести срочный ремонт, а необходимых материалов под рукой нет. В такие моменты может спасти только термитный карандаш. Этот неприхотливый материал поможет провести срочный ремонт в самых экстренных случаях.

Описание сварочного карандаша, его принцип работы, достоинства и недостатки

У каждого человека в жизни может возникнуть ситуация, когда срочно необходимо запаять радиатор, цинковое ведро, эмалированный таз или другое изделие.

Но не у всех дома, в гараже есть сварочный аппарат или паяльник, для работы с которыми нужно иметь определённые навыки. Поэтому альтернативой для домашних умельцев может стать простой для применения сварочный карандаш.

Он используется при термической сварке, наплавке и резке сплавов и металлов как в бытовых условиях, так и при проведении аварийно-спасательных работ.

Сварочный карандаш, или термический припой, представляет собой тонкостенную трубку или стержень из горючего материала. С одной стороны трубка заполнена сухим горючим веществом, а с другой — закрыта заглушкой. Вещество представляет собой экзотермическую смесь, которая состоит из флюса и припоя.

Диаметр изделия может быть от 4 до 16 мм, а длина трубки — от 7 до 20 мм. Устройство карандаша:

зажигательная смесь;
экзотермическая технологическая смесь;
картонная гильза;
отверстие для ручки-держателя;
оболочка из этикетки-инструкции;
внешняя защитная водонепроницаемая оболочка.

Среднее время горения стержня — не менее 30 секунд, максимальная температура сгорания — от 2200 до 2900 градусов по Цельсию, вес — не более 80 г. От толщины и типа материала длина шва может быть от 8 до 15 см.

Принцип работы

Термический припой удобен в применении и не требует особых навыков. Для работы достаточно изучить инструкцию производителя и строго следовать технологии, изложенной в ней. Чтобы произвести сварку, необходимо:

Очистить заготовку от грязи, ржавчины и зафиксировать в нужном положении.
Достать термический припой из упаковки.
Снять металлическую крышку и закрепить её со стороны заглушки. Она будет выполнять роль держателя.
Для защиты от ожога рук надеть перчатки из плотной ткани, а для защиты глаз — тёмные очки или сварочный щит.
Произвести спичками или зажигалкой розжиг оголённого конца.
Сварочный карандаш, который горит по принципу бенгальского огня, поднести к месту сварки и плотно удерживать в течение трёх секунд под углом 45−60º. За этот период свариваемая поверхность хорошо прогревается.
Шов нужно вести уверенно, справа налево. Сцепка металлов не осуществится, если вести быстро, шов просто зальётся шлаком. А если вести слишком медленно, то можно прожечь поверхность.
После того как шов проложен, горящий огарок выбросить на любую поверхность из негорючих материалов, чтобы он затух.
Остывший шов очистить от окалин.

Работая с приспособлением, следует помнить, что в сварке швы обрабатываются разными методами. Существуют следующие виды швов:

Горизонтальный. Этим способом материал соединяется чаще всего внахлёст. Заготовка укладывается на поверхность из негорючих материалов.
Вертикальный. Для этого метода используют специальную полочку, которая размещается под местом пайки, чтобы расплавленный металл не растекался.
Разрез металла. При этом методе шов нужно вести медленно, чтобы прожечь металл.

Что понадобится для изготовления сварки из карандаша

Так, для изготовления сварки из простого карандаша своими руками понадобится понижающий трансформатор. Выход напряжения – не более 27 В, а мощность должна варьироваться в пределах от 50 до 60 Ватт. Можно также использовать источник, в котором можно регулировать напряжение.

Больше указанной мощности брать не рекомендуется, поскольку возникающая стабильная дуга между свариваемой поверхностью и карандашом может давать брызги из искр, что опасно для здоровья.

Второй инструмент – простой карандаш. Точнее грифель, для чего карандаш нужно аккуратно разделить на две составляющие по склейке. Вбирая карандаш для сварки необходимо учесть два момента:

Важно брать именно простой карандаш, поскольку он состоит из графита, проводящего электрический ток. В цветном карандаше этого графита нет

Вместо него используется белая глина, а цвет придаёт краситель либо специальный пигмент.
Второе условие – чем твёрже грифель простого карандаша, тем больше в его составе присутствует глины. Поэтому выбирать необходимо мягкий, что, кстати, всегда пишется на самом карандаше в виде пометки-аббревиатуры (разделяются на русскую и английскую виды):

М (В) – самый мягкий. Можно встретить с цифрами от 2В до 9В;
ТМ (НВ) – твёрдо-мягкий;
Т (Н) – твёрдый;
2Т (2Н) – самый твёрдый. Аналогично В, встречается с цифрами от 2Н до 9Н, где чем больше цифра, тем он твёрже.

Если нет буквенного обозначения, можно проверить на твёрдость-мягкость карандаш опытным путём. Чем он твёрже, тем блёклее его оттенок. И, наоборот, чем он мягче, тем жирнее чёрный цвет.

Последние две составляющие сварки – провода и зажим по типу крокодил.

Сварочный карандаш

Технологические особенности

Сферы применения

Сферы применения

Изготовление своими руками

Процесс
