Торцовочная пила из циркулярки

Разновидности

Существуют 2 основных разновидности комбинированных торцовочных пил:

1. Бытовые. Они представляют собой универсальные столярные устройства для обработки деревянных изделий небольшого размера. Они оснащаются электродвигателем мощностью до 1,5 кВт и пильным диском диаметром до 25 см. Частота вращения рабочего вала составляет не более 6000 об/мин. Бытовые пилы изготавливаются из непрочных металлических сплавов. Поэтому они быстрее изнашиваются при частом использовании.
2. Профессиональные. Они представляют собой стационарные электрические станки для обработки крупных изделий с шириной более 25 см. Благодаря улучшенным техническим характеристикам и расширенному набору функций эти приборы способны обрабатывать изделия из мягких и твердых материалов. Пилы профессионального класса оборудуются электродвигателем мощностью до 2,5 кВт и пильными дисками с диаметром до 30,5 см. Эти устройства также оснащаются регулятором частоты вращения рабочего вала.

Средняя стоимость комбинированных торцевых пил для домашнего использования составляет 9 тыс. руб. Профессиональные модели стоят не менее 22 тыс. руб.

Преимущества

Когда инструмент (а тем более станок) производится самостоятельно, то его конструкция, как правило, максимально учитывает те потребности и стоящие задачи, которые предполагается решить с его помощью:

• чтобы у погонажных деталей при резке не было бы заусенцев и заломов, нужно, чтобы циркулярная пила имела регулируемую скорость движения относительно разрезаемой плоскости (чтобы заусенцы убирались режущими кромками пильных зубьев);
• предположим, нужно производить не обычную поперечную торцовку погонажных изделий, а под определенным углом. При этом необходимо, чтобы заготовка была зафиксирована во-избежании люфта во время реза;

Все эти особенности присущи именно самодельным конструкциям торцовочных станков, что делает их производство своими силами оправданным и выгодным.

Разновидности торцовочных пил

Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.

Маятниковая

Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.

Что касается самой пилы, то она закреплена в данном устройстве с помощью рычага, а также подпружинена посредством шарнира. Благодаря маятнику, который и дал название этому виду торцовочной пилы, пила перемещается вниз или вверх.

Комбинированная

При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.

С протяжкой

Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.

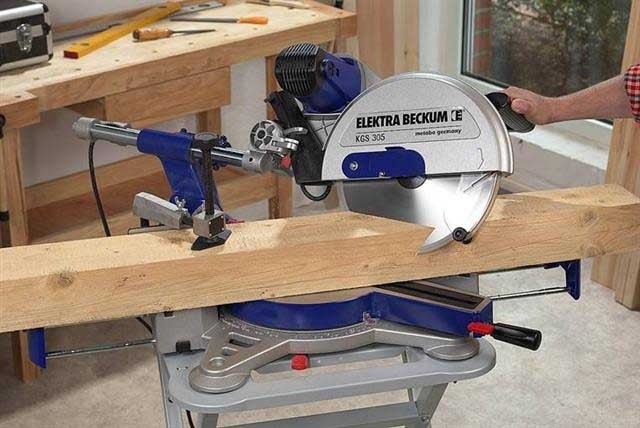

Торцовочная пила

Что такое торцовочная пила? Торцовка — это инструмент для точной, преимущественно поперечной, резки заготовки. Большинство торцовочных пил небольшие и переносные. В отличие от стационарных торцовочных станков, вы можете вытащить её и установить на временное основание, разместив опускаемый механизм (иногда называемый капельным) над вашей заготовкой. Размеры дисков, наиболее часто используемые для торцовочных пил, варьируются от 8 до 12 дюймов (20-30 см).

Для чего используется торцовочная пила? Вы можете использовать её для создания поперечных надрезов на заготовке одним быстрым движением

Но что более важно, вы можете сделать это под выбранным углом. Это лучший выбор, если вам нужно отрезать планки и молдинги

Плюсы Торцовочная пила полезна, когда вам требуются точные поперечные разрезы ваших заготовок. Эта пила также является отличным вариантом для резки под углом. Это одно из основных конкурентных преимуществ этой пилы перед другими типами пил

Что немаловажно, торцовочная пила является одной из самых безопасных

Минусы Несмотря на все преимущества, торцовочная пила бесполезна, когда вы собираетесь резать крупногабаритные заготовки. В то время как она является лучшим выбором для поперечных сечений, торцовка может оказаться неэффективной при длинных (свыше 15 сантиметров) пропилах. Торцовочные пилы — это скорее роскошь, чем необходимость.

Что представляет собой торцовочная пила по дереву

Торцовочная пила имеет братьев — близнецов: маятниковую пилу, электрическое стусло, углорез.

Все эти устройства имеют общую конструкцию – качающийся рычаг (маятник) с закрепленной на нем дисковой пилой, станину, на которую опирается распиливаемый материал, и направляющие, вдоль которых и подастся материал к диску пилы. Самый простой вариант включает в себя только рычаг с пилой и станину, такой инструмент может только отпиливать ровные торцы под прямым углом.

Торцовочная пила по дереву

Такое устройство применяется на заготовительных участках производств для отпиливания от круглого или квадратного прутка, труб или профильного металлопроката заготовок нужной длины. Для строительных и плотницких работ требуется более совершенный механизм. Диск пилы в нем можно устанавливать под произвольным углом в двух плоскостях. Для этого станину делают поворотной и снабжают транспортиром для точного измерения угла поворота, а рычаг с закрепленной на нем пилой также может поворачиваться вокруг своей оси.

Рабочий процесс с использованием торцовочной пилы

Благодаря точности изготовления, прочной конструкции, высокой скорости вращения электродвигателя, применению высокопрочной инструментальной стали и современным методам заточки диска установка обеспечивает точность соблюдения углов и размеров и качество поверхности, недостижимое на ручном инструменте

Торцовочная пила по дереву – изготовление из циркулярки своими руками

Для поперечного распиливания под различным углом деревянных заготовок, когда необходима точная стыковка нескольких элементов, применяется специальный инструмент. Торцовочная пила своими руками изготавливается на основе имеющегося оборудования – из ручной циркулярки, болгарки. А при установке дисков определенного типа, самодельную конструкцию можно использовать для резки легкого металлопластикового профиля, труб, что расширит сферу ее применения.

Конструкция простая и доступна для изготовления в домашних условиях. Корпус распиловочного станка собирается из дерева или металла. Из листов фанеры (ДСП) сооружают основание, на которое устанавливают вертикальную стойку, предварительно прорезав в ней отверстия для крепления циркулярки. Механизм маятникового типа выполняется из доски и фиксируется на опору при помощи длинного болта.

Подготовив уголок или металлический стержень, его прикручивают сверху маятника, стараясь, чтобы конец выступал. Берут пружину. Одной стороной ее закрепляют за заднюю часть уголка, а другой за вертикальную стойку. Натяжение подбирается экспериментальным путем, но его должно быть достаточно для свободного удержания на весу ручной дисковой пилы.

Отсоединив от инструмента рукоятку, его закрепляют на маятнике в подготовленном отверстии. Кабели укладывают в предусмотренные для этого пазы и подключают напряжение. В столешнице делается небольшая прорезь и к ней под прямым углом закрепляют боковые упоры. Если их сделать поворотными, то резать заготовки можно будет под заданным углом. Пила из циркулярки собрана, осталось опробовать ее в действии. Используя доступные чертежи, легко сделать любой, даже более сложный инструмент.

Для удобства работы следует изготовить торцовочный станок. Желательно мобильной конструкции, если с ним придется переехать на другое место или непосредственно на строительную площадку. Поэтому станина делается разборной, для чего крепление столешницы к ножкам осуществляют на саморезы.

Для изготовления верстака необходимо проделать следующие операции:

• Подготовить верхнюю раму. Ее собирают из деревянного бруса размерами 40х40. Ножки, сделанные из аналогичного материала, прикручивают саморезами и для их большей устойчивости устанавливают распорки. Или места соединения укрепляют металлическими уголками.
• Из досок изготавливается столешница. Ее ширина должна быть на 10 см больше длины торцевой пилы, а длина равняться ширине, умноженной на 3.
• Взяв листы фанеры (ДСП, МДФ) подготавливают и закрепляют импровизированные столики, стараясь расположить их поверхность на одном уровне с поворотным механизмом.
• Устанавливают оборудование для обрезки торцов.

Такая торцовка по дереву будет востребована в своей мастерской или при проведении разных строительных работ, в которых не обойтись без деревообработки.

Если необходимо сделать станок с протяжкой, то для этого берут амортизаторы передних стоек автомобиля. Предпочтительнее легкового, потому как от грузовика они слишком массивные. Приобрести их можно на любом пункте разборки машин. Перед установкой амортизаторов, чтобы облегчить ход штока, сливают масло и в корпусе проделывают «воздушные» отверстия.

Для комфортной работы рекомендуется подключить систему плавного запуска. Она позволит снизить нагрузку на конструкцию при стартовом рывке и регулировать количество оборотов.

Торцевая пила из болгарки является одной из распространенных моделей. Преимущество данной конструкции в том, что УШМ можно снять и, сменив диск, использовать по прямому назначению – для резки по металлу. Самая простая схема позволяет распиливать доски под углом в 90 градусов.

Порядок изготовления следующий:

• Сначала делают опорную станину из металлического листа, обрамленного уголком. К ней приваривают (прикручивают болтами) вертикальную стойку из металлического профиля.
• К отрезку трубы фиксируют кронштейны для крепления болгарки, которую обхватывают кожухом, изготовленным из любого подручного материала. Главное условие – надежная фиксация шлифмашинки.
• Труба крепится к стойке обычным болтовым соединением. Для удержания в вертикальном положении устанавливают ограничители или самозажимающееся приспособление.
• Закрепив болгарку, в станине делают прорез на весь диаметр диска, чтобы пропил заготовки получался полным.
• Боковой упор для изменения положения обрабатываемых деталей делают поворотным. Облегчить выбор нужного угла позволит нанесение разметки в градусах.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

• многослойная фанера толщиной 10 мм и более;
• выключатель и провод;
• болты со шляпкой под потай;
• шурупы;
• деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

https://youtube.com/watch?v=w6RRIT-3jIQ

Премиальные модели

Модель	Характеристики
	Bosch GCM 8 SJL Professional Профессиональная «торцовка» с отличным набором функций, значительно ускоряющих процесс качественной обработки различных материалов с небольшим сечением. Основные характеристики: мощность — 1,6 кВт, скорость вращения пильного диска — 5500 об/мин, максимальный диаметр диска — 216 мм. Глубина реза при угле 90° — 70 мм. Ширина пропила — 312 мм. Оснащение: протяжка, ограничитель глубины реза, наклон головки влево 47° и вправо на угол 2°, поворот стола влево/вправо — 45°/45°. Функционал: лазерный маркер, двухточечная система пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 17,3 кг. Средняя стоимость 32700-39900 руб. Достоинства: Высокая производительность; Отличное качество сборки и конструктивных элементов; Надежность; Хорошие углы; Большая протяжка; Удобные фиксаторы. Недостатком считается сравнительно небольшая мощность и диаметр пильного диска.
	Makita LS 1216 Профессиональная торцовочная пила с отличным функционалом и высоким качеством реза. Мощность — 1,65 кВт, скорость вращения шпинделя — 3200 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 107 мм. Ширина пропила — 363 мм. Особенности: протяжка с двойными направляющими на линейных шариковых опорах, наклон режущего узла вправо/влево на угол 45°, поворот стола влево 52° вправо — 60°. Функционал: поддержание оборотов под нагрузкой, «плавный пуск», регулировка глубины пропила, патрубок пылеудаления, удлинитель рабочего стола и струбцина для фиксации заготовки. Вес — 26,1 кг. Стоимость в пределах от 44900 до 50700 руб. Достоинства: Длинная протяжка; Отличный набор функций; Высокое качество сборки. Недостатки: Нет лазерного маркера; Нет подсветки рабочего стола; Не самая удачная реализация блокировки направляющих.
	Dewalt DWS 780 Профессиональная модель с большим пильным диском регулировкой числа оборотов. Основные характеристики: мощность — 1,675 кВт, скорость вращения пильного диска 1900-3800 об/мин, максимальный диаметр диска — 305 мм. Глубина реза при угле 90° — 112 мм. Ширина пропила — 349 мм. Оснащение: протяжка, наклон головки влево/вправо на угол 49°, поворот стола влево — 45°, вправо 60°. Функционал: электронная регулировка частоты вращения оснастки, регулировка глубины реза, система пылеудаления, подсветка рабочей зоны, система позиционирования линии пропила XPS, удлинитель рабочего стола и струбцина для фиксации материала. Вес — 24,8 кг. Средняя стоимость 53900-65390 руб. Достоинства: Высокое качество сборки; Система позиционирования; Точный рез под различными углами; Сравнительно низкий уровень шума; Большой диаметр пильного круга. Недостаток — высокая стоимость.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

• типом и мощностью двигателя, а также его расположением;
• типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
• наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
• наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;

  Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов

• типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

• асинхронными;
• коллекторными;
• вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

• для обеспечения плавного пуска двигателя;
• для его торможения при отключении мотора;
• для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

• посадочный диаметр;
• наружный диаметр;
• число зубьев — чем оно больше, тем более качественным получится разрез;
• толщина диска;
• максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Необходимые материалы и инструменты

Для начала нужно определиться с проектом

Выше уделялось внимание тому, из чего может быть сконструирован торцовочный станок:

1. самым технологичным и доступным материалом является листовые деревосодержащие материалы. Их легко вырезать под требуемые размеры с помощью той же имеющейся паркетки (составной части будущего станка);
2. каркасная конструкция станины с элементами ДСП или фанеры в реализации сложнее и дороже, а потому не всегда оправдана;
3. потребуются саморезы.

Кроме конструкционных материалов для конструирования торцовочного приспособления понадобятся следующие элементы:

• струбцины (2 шт.);
• дисковая пила («паркетка»).

Если выбирается технология производства станины, не содержащей стальных деталей и элементов, то в этом случае из инструментов потребуются:

• набор отверток;
• ножовка (для вспомогательных целей, когда пользоваться имеющейся «паркеткой» будет неудобно).

Удивительно, как мало надо для того, чтобы соорудить торцовочный станок своими руками.
