Урал с двигателем УМЗ-5В
Двигатель мотоблока Урал УМЗ-5В представляет собой 4-тактный 1-цилиндровый бензиновый агрегат с объемом 475 см³. Мотор изначально создавался для эксплуатации на самоходной сельскохозяйственной технике и стационарных установках. Силовой агрегат развивает мощность 4,5 л. с. при 2000 об/мин. Завод допускает кратковременное увеличение мощности до 5 л. с. путем увеличения оборотов.
Длительная работа на повышенной мощности не допускается, поскольку приводит к перегреву.
Двигатель оснащен системой воздушного охлаждения. Для охлаждения двигателя используется вентилятор, который нагнетает воздух в кожух, расположенный вокруг цилиндра и головки. При эксплуатации мотоблока требуется проводить регулярный осмотр и очистку ребер охлаждения от пыли и масла. Скопившаяся пыль ухудшает теплообмен и становится причиной локальных перегревов, которые приводят к повышенному износу двигателя.
Мотор оснащен автоматическим регулятором числа оборотов. Для этого применяется центробежный механизм, который не допускает частоту вращения более 2350 об/мин. При превышении числа оборотов происходит смещение дроссельной заслонки, которое приводит к падению частоты вращения. Изготовитель двигателя запрещает самостоятельную регулировку ограничителя оборотов, а также использование его для управления частотой вращения.
Система газораспределения состоит из 2 клапанов нижнего расположения. Из-за этого мотор имеет низкую степень сжатия, составляющую 6 ед. Двигатель использует в качестве топлива бензин автомобильный А-76 (А-80). Запас топлива находится в бачке, расположенном выше карбюратора двигателя, подача жидкости идет самотеком. Запас топлива в баке составляет 6 л, это обеспечивает время работы до 4-4,5 часов. Время работы зависит от состояния двигателя и характера выполняемых задач.
Двигатель мотоблока Урал оснащен 2-скоростным редуктором с понижающими передачами. Первая скорость снижает частоту вращения в 6 раз и применяется для выполнения работ с высоким коэффициентом сопротивления (например, вспашки целинной почвы). Вторая скорость снижает обороты в 2,91 раза и применяется для эксплуатации изделия с прицепом или при вспашке мягкого грунта. Переключение скоростей мотоблока УМБ-К Урал по инструкции выполняется на неработающем двигателе.
Запуск двигателя производится шнуром, который наматывается на маховик. Перед пуском требуется установить коленчатый вал в положение конца сжатия. Запуск двигателя разрешается на 1 или 2 передачах моторного редуктора.
Выходной вал двигателя оснащен 2-ручейным шкивом, предназначенным для передачи крутящего момента на дополнительный редуктор и для привода навесного оборудования. Со стороны вентилятора имеется второй шкив, используемый для привода навесных инструментов, требующих повышенной частоты вращения рабочих органов. Механизм сцепления состоит из ремней и натяжных роликов.
В картер трансмиссии мотоблока с двигателем УМЗ-5В по инструкции по ремонту заправляется трансмиссионное масло в объеме 1,5 л. Заливка субстанции проводится через отверстие, закрываемое пластиковой пробкой.
В стандартный набор навесного оборудования для мотоблока входил культиватор. Для перевозки грузов весом до 350 кг применялась 2-колесная тележка ТОП-350/350М. При использовании однокорпусного плуга требуется установка переходного устройства, которое крепится к раме. Применение плуга допускается совместно с металлическими колесами, оснащенными грунтозацепами. Совместно с плугом применяется навесной картофелекопатель.
Мотоблок «Урал»
Мотоблоки «Урал-УМП-5В» впервые начали продаваться в стране как раз перед ее глобальным переделом на заре 90-х годов прошлого столетия. Поскольку в мотоблоках, как удобном и дешёвом техническом средстве, нуждались многие, поэтому в СССР он стал очень популярен. Всего за несколько лет его продажи достигли цифры в 150 тыс. единиц. Такой популярности мотоблока способствовало оптимальное сочетание его характеристик.
У мотоблока широкий регулируемый дорожный просвет, что позволяет эксплуатировать устройство на участках разных типов. Но стоит отметить, что базовая модель «Урала» не отличается особой многофункциональностью. На нём можно только перевозить грузы и обрабатывать почву. Косить траву, убирать мусор или снег с помощью навесного оборудования на такой технике не получится — не предусмотрены такие возможности. Но если самостоятельно переделать конструкцию, добавив необходимые крепёжные узлы, то можно расширить его функциональность.
Модель реализована по схеме отдачи мощности на колёса посредством дифференциала. Некоторые модификации используют иностранные двигатели высокой мощности, но наиболее популярны именно отечественные варианты из-за доступности запчастей, должной документации и долговечности эксплуатации.
Описание
Описание мотоблока Урал Патриот стоит начать с того, что эта машина собиралась оборонным предприятием из Башкирии под названием АО «ЦМПО». Это один из лучших примеров перевода военного производства на гражданские рельсы.
Свою популярность мотоблок приобрёл благодаря простоте в эксплуатации и высокой ремонтопригодности. Эту машину можно ремонтировать прямо на ходу, а проблем с доступом к запчастям — нет никаких.
Основные особенности Уралов:
- обрабатывают участки, площадью до гектара;
- возможности не ограничиваются только обработкой грунта — способен убирать снег и перевозить грузы при использовании должного навесного оборудования;
- трансмиссия устройства оснащена четырьмя передачами;
- благодаря максимальной скорости до 15 километров в час, хорошо подходит для перевозки грузов в условиях плохих или отсутствующих дорог;
- обладает повышенной устойчивостью благодаря широте колёсной базы;
- допускается настройка колеи исходя из условий эксплуатации, что существенно увеличивает эффективность работы агрегата.
Внимание! Модели мотоблока Урал оснащают как двигателями отечественного производства, так и иностранными. Выбор того или иного варианта целиком зависит от предпочтений и бюджета потребителя
В данном видео проведем обзор мотоблока Урал:
Установка и обкатка
В большинстве случаев китайские двигатели от фирмы Lifan устанавливают, когда «родной» мотор вышел из строя или перестал справляться со своей основной задачей. Разумеется, в такой ситуации новый агрегат окажется весьма кстати.
После покупки подобная техника будет на протяжении длительного времени радовать своего обладателя легким запуском и безотказной эксплуатацией. Но нужно правильно установить двигатель, чтобы он работал эффективно.
Устанавливаются двигатели китайского производства довольно просто. Справиться с этой процедурой сможет даже человек, который этим ни разу не занимался.
Рассмотрим, как правильно зафиксировать двигатель Lifan своими руками.
- Сперва уберите прежний аппарат. Делают это с применением специальных рожковых ключей или головок. Его надо снять весь, открепив перед этим тросы газа, если они имеются в конструкции. Перед непосредственным снятием старого агрегата потребуется скинуть ремень, работающий с редуктором (передающий ему крутящий момент).
- Теперь можно установить новый движок. Делается это с применением тех же крепежей, если таковые совпадают. Но если нет, то их понадобится переделать, высверлив дырки либо прикрепив сваркой вспомогательные пластинки из металла или поставив переходную плиту.
Что касается обкатки только что купленного двигателя – здесь мнения разных людей расходятся. Одни утверждают, что движок требуется сразу же завести, а затем – поработать на половине его заявленной мощности. Другие же советуют позволить двигателю немного поработать на холостом ходе, чтобы хорошенько прогреться. В реальности же обкатка техники Lifan должна происходить так, как это описано в руководстве по эксплуатации.
Выходить за рамки инструкции не рекомендуется, потому что составляют ее люди с соответствующей квалификацией и опытом. Лучше следовать их рекомендациям, чтобы не испортить новую технику.
В большинстве случаев обкатка нового ДВС (двигатель внутреннего сгорания) Lifan требует немало времени. Если же вы будете делать все, опираясь на инструкцию, то никаких недочетов и неполадок в технике не возникнет. Если же при правильных действиях какие-то проблемы с новым движком все-таки возникли (например, появилась обратная отдача), то не стоит забывать о том, что продается он с гарантией.
Урал с двигателем ЗиД
Небольшие партии мотоблоков оснащались силовым агрегатом марки ЗиД-4,5. По конструкции мотор не сильно отличается от УМЗ-5В. На коленчатом валу расположены шкив и звездочка для привода цепи. Шкив размещен со стороны маховика, цепная передача — со стороны редуктора. Цепной привод применяется для привода стационарных установок. Смазка двигателя выполняется разбрызгиванием, масло подается плунжерным насосом из поддона, который вмещает 1,5 л жидкости.
Урал с китайским двигателем
Многим владельцам мотоблоков Урал не хватает мощности штатного силового агрегата. Вместо него часто применяют китайские двигатели или иные моторы импортного производства. Установка китайского двигателя производится на штатную раму через дополнительные поперечины. Поперечины крепятся на раму при помощи сварки или болтов. Импортные силовые агрегаты имеют повышенную частоту вращения коленчатого вала, поэтому требуется использование самодельных шкивов в сцеплении.
Увеличенная мощность силового агрегата расширяет возможности для модификации своими руками. Техника способна работать в зимнее время с установленным роторным снегоуборщиком.
Правила эксплуатации
Инструкция по эксплуатации, которая прилагается к мотоблоку, позволяет выяснить все вопросы, связанные с его использованием. В документе содержится информация, касающаяся сборки устройства, его обкатки, использования, ухода и длительного хранения
Собирать мотоблок важно по схеме, предложенной изготовителем
Далее бак заполняется топливом, добавляется смазочный материал, и используется обкатка при условии половины максимальной мощности мотоблока. Смазка деталей очень важна, так как мотоблок с завода поступает несмазанным, в результате чего образуется чрезмерное трение. Кстати говоря, по этой же причине первые восемь часов эксплуатации рекомендуется проводить в облегченном режиме, а по завершении провести замену масла. Другая важная информация, содержащаяся в инструкции, объясняет, как правильно проводится регулировка клапанов, и в каких случаях стоит снять шкив.
Установка двигателя

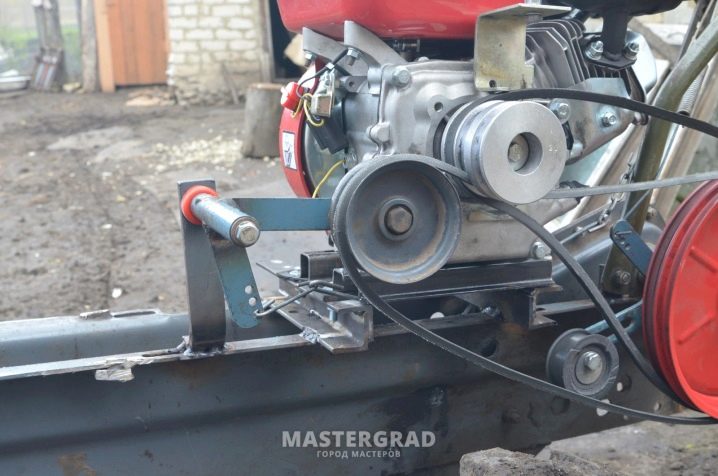

Чтобы установить двигатель импортного производства на российский мотоблок, то требуется наличие шкива, троса для газа, переходной шайбы, болта на коленчатый вал. Если обнаружились несоответствия в креплениях, необходимо просверлить отверстия в нужных местах. Когда рама у мотоблока не совмещается с мотором, то следует использовать переходную площадку. Лучше применять изделие из стали, чтобы уменьшить нагревание агрегата и исключить сгорание ремня.
Вначале нужно снять старый двигатель. Для этого удаляем кожух защиты и ремни, выкручиваем болты, на которых фиксируется ремень, и болт коленвала, затем снимаем шкив. Убираем фильтр очистки воздуха и отсоединяем трос педали газа. После снимаем старый движок.
Далее на освободившееся место ставим новую деталь. Если она устанавливается на переходную площадку, ее не следует сразу прикручивать, так как предстоит регулировка ремня привода.
Следом определяем шкив на вал и затягиваем болт. Натягиваем ремень и регулируем двигателем степень натяжения. После закручиваем полностью болты на переходной площадке, успокоители ремня, устанавливаем фильтр очистки воздуха и газовый тросик, прикрепляем прочно мотор.
Разборка и ремонт двигателя Lifan168F-2 нужна помощь
Вчера ездил на рынок в Тарасовке в ТЦ «Мордовия» (за ТЦ есть ремонт бензоэлектроинструмента). Тамошний гуру посоветовал просто заглушить отверстие. Запасных винтов с пружинками у него нет. Во «все-мотоблоки.ру» (в п. Тарасовка ул Б. Тарасовская 81) винтика и пружинки тоже нет, но предложили за 1350 руб купить новый карбюратор. В общем попробую загушить (зажую бумажку и запихну в отверстие), что получится -отпишу. Думаю, проще купить ремкоплект карбюратора, тут, например: на фотке отчётливо видны недостающие у меня пружинка и винт.
Slava1 , Ну если у вас есть возможность посмотреть или снять размеры можно и самому подобный винт сделать используя обычное точило.
Slava1 написал: Тамошний гуру посоветовал просто заглушить отверстие.
Если винт с пружинкой, то очевидно, что для регулировки.
Мои мысли роятся только в моей голове. Эх повезу рой на дачу, да на выходные.
Вопрос с плавающими оборотами закрыт. Понадобился всего-лишь кусок фольги от обёртки для конфеты, из которого я свернул затычку по форме кое-как повоторяющую регулировочный винт (с длинненьким остреньким хвостиком). Затычку вставил в регулировочное отверстие, завёл движок: обороты плавают, но как-то совершенно вяло. При помощи отвёртки запихнул затычку глубже и сильнее, чтобы так просто вывалиться не могла. Хвостик затычки, по ходу дела как-то заглушил то ли выходящее после дроссельной заслонки отверстие, то ли отверстие по которому поступал бензин, но двигатель начал работать нормально. Гуру ремонта из ТЦ «Мордовия» в Тарасовке оказался совершенно прав
Вероятно, после такой операции будут проблемы с холостыми оборотами (их отсутствие), но для Лифаня-168 это не важно: по инструкции его на холостых оборотах всё равно нельзя гонять больше минуты из-за особенностей системы смазки
Здравствуйте, у отца на новом двигателе Лифан 168 f-2 (чуть больше года с момента покупки) с умеренной, сезонной эксплуатацией (май-октябрь) осенью в конце сезона двигатель перестал заводиться. Проблема проявлялась так: за месяц до отказа начал дымить при полностью открытом дросселе, субьективно полную мощьность не развивал, заводился нормально, на холостых работал нормально. Купил новую свечу, заменил (свеча была чёрная). На работающем двигателе снял воздушный фильтр (стал работать лучше, дымить практически перестал) и очистителем карбюратора, пробрызгал в воздухозаборное отверстие примерно полбаллончика (частично промыл получается (?)), промыл корпус воздушного фильтра (были следы масла). Существенно в работе ничего не поменялось. Через неделю отец сказал, что двигатель перестал заводиться. Срок владения 15 месяцев, эксплуатации около — 7 мес. Покупал у оф. диллера Лифан, привезли с Вологды (ООО «Мото Северо-Запад») Поначалу подумал, что что-то неладное с маслосьёмными кольцами (пишут, что качество не очень), купил комплект. Но это как минимум разборка двигателя (процесс не пугает (опыт неоднократной разборки ДМ двигла есть), но мысль, а стоит ли? стала одолевать, всё таки новый двигатель). Почитал эту ветку форума, решил спросить здесь. Подскажите, может начать с карбюратора, но там боюсь сбить настройки. Может есть схема правильной разборки и промывки, что бы сильно не нарушать регулировки. Посоветуйте, пожалуйста. Надо чинить, пока есть время.
Достоинства и недостатки
На основе обзоров модельного ряда мотоблоков Урал можно выделить ряд достоинств:
- вес изделия составляет 120 кг, поэтому при работе нет необходимости оказывать на рукоятки управления дополнительное физическое воздействие;
- возможность переделки и модернизации;
- двигатель на мотоблок Урал с редуктором имеет большой ресурс;
- эффективный воздухоочиститель, не требующий замены фильтрующих элементов;
- простота конструкции и возможность самостоятельного ремонта.
Владельцы отмечают недостатки:
- течи масла по стыкам деталей двигателя и редуктора;
- необходимость проверки уровня масла;
- повышенный расход топлива и моторного масла из-за особенности конструкции механизма газораспределения;
- мотоблок не подходит для дальних поездок с прицепом из-за низкой скорости движения.
Мотоблок «Урал»
Мотоблоки «Урал-УМП-5В» впервые начали продаваться в стране как раз перед ее глобальным переделом на заре 90-х годов прошлого столетия. Поскольку в мотоблоках, как удобном и дешёвом техническом средстве, нуждались многие, поэтому в СССР он стал очень популярен. Всего за несколько лет его продажи достигли цифры в 150 тыс. единиц. Такой популярности мотоблока способствовало оптимальное сочетание его характеристик.
Разработчики смогли совместить высокую производительность мотоблока, которая была достигнута пятисильным бензиновым агрегатом, разгоняющим его до скорости 15 км/ч, сочетающимся с мощностью аккумуляторов, достаточной для того, чтобы обработать до 2 га пахотной территории. Кроме того, агрегат мог перевозить грузы до полутонны весом.
У мотоблока широкий регулируемый дорожный просвет, что позволяет эксплуатировать устройство на участках разных типов. Но стоит отметить, что базовая модель «Урала» не отличается особой многофункциональностью. На нём можно только перевозить грузы и обрабатывать почву. Косить траву, убирать мусор или снег с помощью навесного оборудования на такой технике не получится — не предусмотрены такие возможности. Но если самостоятельно переделать конструкцию, добавив необходимые крепёжные узлы, то можно расширить его функциональность.
Модель реализована по схеме отдачи мощности на колёса посредством дифференциала. Некоторые модификации используют иностранные двигатели высокой мощности, но наиболее популярны именно отечественные варианты из-за доступности запчастей, должной документации и долговечности эксплуатации.
С двигателем ЗиД
Мотор УМЗ-5В – не единственный вариант отечественного двигателя, устанавливаемого на мотокультиваторы производства башкирского завода. Альтернативой стал ЗиД-4,5. Причина того, что он так легко смог заменить другую модель – их большая схожесть между собой.
Особенность мотора – наличие шкива и звёздочки для привода цепи на коленчатом валу. При этом сама передача находится со стороны редуктора, в то время, как шкив – со стороны маховика. Способ смазки – разбрызгивание, для чего масло подаёт из полуторалитрового поддона плунжерный насос.
Привод у двигателя ременной, а передачи переключаются с помощью рукоятки. Сама трансмиссия имеет две скорости, управляют которыми точно так же, как на УМЗ-5В.
Мотоблок Урал производился с 1990 по 1998 год оборонным предприятием ЦМПО, расположенным на территории Башкирии. Выпуск прекратился в связи с разработкой модернизированной модели Агрос. Изделия под маркой Урал относились к числу популярных брендов – за 8 лет производства было выпущено более 100 тыс. экземпляров.
Дополнительное оборудование
Мотоблоки «Урал» получится укомплектовать большим количеством разнообразного оборудования, главным образом навесного и совместимого. Прежде всего это фреза – базовая деталь, необходимая для обработки поверхностного слоя грунта. Фреза перемешивает и измельчает землю, благодаря чему урожайность повышается. Кстати говоря, применять данное оборудование рекомендовано только на заранее подготовленном участке. Присоединить к «Уралу» удастся и плуг, который, как известно, применяется для вспашки целины или твердой земли.
Погружается плуг на глубину, доходящую до 20 сантиметров, но при этом оставляет за собой довольно крупные земляные комья, что считается большим недостатком. Однако слегка решает задачу плуг оборотный, обладающий специальной «перьевой» формой лемеха. Кусок земли в этом случае сначала несколько раз переворачивается и при этом измельчается, после чего уже отправляется в сторону.
В сельском хозяйстве незаменимой является косилка, позволяющая заготовить на зимний сезон сено, а также убрать траву.
Мотоблок «Урал» можно укомплектовать сегментной и роторной косилкой.
Роторная косилка обладает несколькими крутящимися ножами. За счет того, что деталь раскручивается и выпрямляется, трава срезается. Как правило, используется роторная деталь для уборки травки среднего размера, а заросший бурьяном участок лучше обработать сегментной косилкой. Данная деталь оборудована двумя рядами лезвий, которые перемещаются по направлению друг к другу. Тем самым у них получается справляться даже с самыми запущенными фрагментами земли.
Еще одним интересным оборудованием является картофелекопалка, а также картофелесажалка. Об их функциях можно догадаться по названию. Зимой актуальность приобретает использование навесного снегоуборщика и отвал-лопаты. Первый задействуется для очистки двора, причем функционирует даже при минусовой температуре. Оборудование поднимает снег и убирает его в сторону приблизительно на восемь метров. Отвал-лопата позволяет очистить дорожку, отбрасывая снег просто рядом.
Наконец, важной комплектацией для мотоблоков «Урал» считается прицеп, способный вынести перевозку грузов, весящих вплоть до 350 килограммов. Такая конструкция бывает разной конфигурации, поэтому выбирать ее следует в зависимости от планируемых занятий
К примеру, если ожидается перевозка какого-то длинного и тяжелого материала, например, бревен или длинных труб, то телега должна обязательно быть на четырех колесах, позволяющих равномерно распределить вес груза. Грядущая транспортировка чего-то сыпучего требует самосвальных телег, у которых откидываются бортики. Объемные предметы удобнее перевозить в прицепе с высокими бортами.
