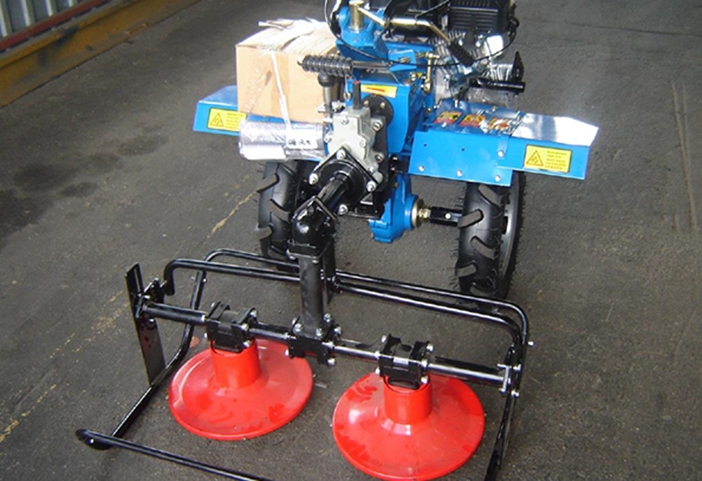

Установка роторной косилки на мотоблок кентавр

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

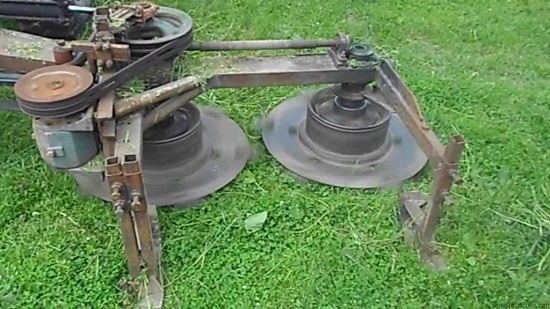

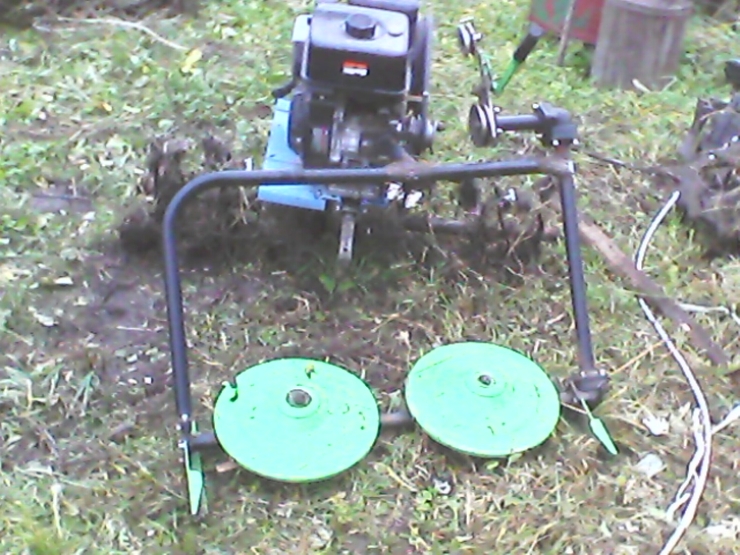

Самодельная роторная косилка

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

1. Сварить или найти подходящую раму из надежного металлического угла (4×4).
2. Взять диски от сеялки, которая давно уже не используется.
3. Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
4. Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

1. Надежная металлическая ось в диаметре около (8 мм);
2. Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное.

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

1. Брус металла 15×50х120 мм.
2. Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
3. Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
4. Закрепите ножи с двух сторон бруса.
5. Напоследних с двух сторон закрепите прижимы и полозья.
6. Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Косилка — повозка

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

1. Подберите прочную раму из металлических углов.
2. Найдите 4 колеса (можно с ненужной тачки или детской коляски).
3. Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
4. Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
5. Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
6. Соедините все диски попарно (большой+маленький), закрепите болтами.
7. Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
8. Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
9. На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
10. Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
11. Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Косилка-повозка к мотоблоку

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки, на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

Особенности конструкции

Если вы владелец загородного дома или дачного участка, то вам непременно приходится бороться с травой, сорняками и ненужными кустарниками.

Газонную траву довольно просто убрать обычной садовой газонокосилкой, а вот справиться с большими сорняками, порослью и кустами такая техника, к сожалению, не сможет.

Важно! Не используйте колесные бензотриммеры для борьбы с крупными сорняками– они предназначены исключительно для скоса травы. В противном случае аппарат быстро выйдет из строя

В таком случае необходимо воспользоваться специальными косилками, предназначенными для скоса более высокой и плотной травы. Благодаря особенностям такой техники она может с легкостью избавить вас от ненужной на участке поросли.

Сегментная косилка для мотоблока

Устройство имеет типичные для косилки задачи, вот только название оно такое получило благодаря особому виду режущих деталей – острых треугольников крупного размера. Благодаря адаптивности всех деталей к любым погодным условиям, машина используется в практически любых климатических зонах (помимо пустынных участков).

К базовым преимуществам косилок указанного плана следует отнести:

• Высокий уровень производительности. Ширина одновременного захвата может достигать 2х метров. При всем этом техника передвигается довольно быстро и отлично маневрирует;
• Небольшой вес самой навески позволит установить ее даже на самые маленькие мотоблоки и тракторы;
• Продуманная энергоемкость аппарата позволит не оказывает никакого влияния на финансовые затраты при покупке топлива;
• Легкость управления (отсутствует необходимость подключения гидравлики) и простота конструкции позволят собрать и установить оборудование самостоятельно;
• Доступная стоимость самой навески и необходимых деталей;
• Продолжительный срок службы;
• Высокое качество всех составляющих элементов.

• Нева;
• МТЗ;
• Салют;
• Заря;
• МБ 2;
• Агат;
• Ока;
• Агро;
• Зубр;
• Кентавр;
• Урал;
• Патриот и другим.

Во время работы с устройством необходимо всегда следить за тем, чтобы режущий аппарат косилки прикрывался специальным протекционным кожухом

Важно, чтобы мотоблок останавливался одновременно с приведением в действие ВОМ. Все операции, касающиеся очистки режущих элементов можно проводить только после полной заглушки мотора

Установка роторной косилки на мотоблок кентавр

как лучше обработать конец распредвала или ротор и установить? ..

Alexander (Mandana)  Совек выпускает БСЗ для К750.

Dab (Aqua)  купил я такую, подходит для многих мотов, а для моего косого нет, распредвал толще отверстия ротора.

Alexander (Mandana)  http://sovek.com.ua/docum/11353734.pdf Для К 750 должно быть с переходником.

Alexander (Mandana)  а можно ли где-то купить отдельно переходник?

Tags: Установка роторной косилки на мотоблок кентавр

Установка роторной косилки на мотоблок с валом отбора .

9 июн 2014 — 42 сек. — Добавлено пользователем МОТОМИР .РФУстановка роторной косилки на мотоблок с валом отбора мощности мотомир.рф. . Дизельный мотоблок Кентавр МБ 2090Д-2 (9 л.с.) .

Мотоблок Кентавр 2060Б + Роторная косилка ВОМ шпонка .

13 июн 2012 — 2 мин. — Добавлено пользователем Роман СавлукМотоблок Кентавр 2060Б + Роторная косилка ВОМ шпонка . Установка роторной косилки на мотоблок с валом отбора мощности .

Сергей (Procopio)  http://ok.ru/group/50785829191755/topic/63817040420939

Сборка роторной косилки для тяжелого мотоблока с . — Allteh

мотоблоки кентавр . Продолжение инструкции по сборке роторной косилки для тяжелого мотоблока с водяным охлаждением, . Переделка мотоблока в мототрактор (часть 4, установка базового кит-набора — продолжение) .

подготовка мотоблока и роторной косилки к работе — YouTube

26 янв 2010 — 40 сек. — Добавлено пользователем Илья Master-Tehnoподготовка мотоблока и роторной косилки к работе. Видео инструкция как подключить роторную косилку к мотоблоку мб 2 м. Интернет .

Правила установки самодельного оборудования на мотоблок

Даже если косилка собрана правильно, то все равно она не позволит получить необходимый результат, если присоединение ее к силовому агрегату будет проведено неверно. Устанавливая самодельное оборудование необходимо соблюдать определенные требования:

1. перевести мотоблок в реверсный режим;
2. любое подключение оборудования к валу отбора мощности производят, устанавливая узел соединения в гнездо сцепки;
3. зафиксировать крепление посредством шкворня с пружиной. Если пружина отсутствует, то это может стать причиной выхода из строя прицепного механизма;
4. при установке необходимо обязательно закрыть ножи защитным кожухом;
5. скашивание травы следует начинать с малых оборотов с включенной муфтой сцепления;
6. при работе с косилкой все повороты нужно выполнять аккуратно без резких движений, не торопясь.

Какой бы вид оборудования, роторный или сегментный, к своему мотоблоку вы ни предпочли, для самостоятельного изготовления, собранное устройство должно быть совершенно безопасным для того кто им управляет и для окружающих. Поскольку устройство работает с довольно высокими оборотами, то при ненадежном креплении диск с ножами, сорвавшись, может нанести серьезную травму вам и окружающим.

Разновидности косилок для мотоблоков

Перед покупкой навесного оборудования обязательно необходимо изучить разновидности механизированных косилок.

Роторные

Роторная косилка для мотоблока идеальный вариант для подстригания газона. Однако, как отмечают дачники, устройство подойдет и для скашивания сена.

Необходимо учитывать тот факт, что трава мелко измельчается. Благодаря нижним дискам, вся зелень срезается очень низко.

Роторные косилки могут быть нескольких типов:

• Фронтальные. Такая установка крепится перед мотоблоком.
• Боковые. Можно закрепить сбоку культиватора, они идеально подойдут для скашивания сена.
• Комбинированные. Состоят из двух частей, которые монтируются по бокам мотоблока. Используя такое навесное оборудование, можно за короткое время обрабатывать большие площади.
• Прицепные. Рекомендовано использовать такие установки для обработки участков с неровным рельефом.

Также роторные косилки могут отличаться производительностью. Различаются модели с 4, 6 и 8 дисками.

Роторные косилки имеют доступную стоимость

Сегментные

Сегментная косилка состоит из платформы с большим количеством ножей. Во время использования ножи движутся, качественно срезают сено и траву. Особенностью такого вида косилки выступает то, что сено скашивается ровными валками. Также устройство подходит для обработки больших площадей.

Модели данного типа, чаще всего, используются для мини-тракторов и мощных мотокультиваторов. С помощью такой установки можно за короткое время заготовить сено и устранить сухую сорную траву.

К основным составляющим оборудования относятся следующие элементы:

• рама на колёсах;
• режущий аппарат, состоящий из множества ножей;
• боковые салазки для настройки высоты;
• привод.

Сегментные изделия подходят для обработки больших территорий

Оборудование может быть сегментно-пальцевым или двухножевым беспальцевым. Первый вариант состоит из ножей, которые имеют вид острозаточенных треугольников. Второй вариант имеет сходство с ножницами. Ножи расположены в два ряда и двигаются противоположно друг другу.

Как сделать роторную косилку: пошаговая инструкция

Самодельные сенокосилки в последнее время имеют большую популярность.

При наличии желания и времени можно самостоятельно сделать неплохой агрегат. Предлагаем ознакомиться с инструкцией по конструированию роторной сенокосилки.

Необходимый материал и инструмент

Перед тем как приступить к изготовлению газонокосилки, необходимо подготовить следующие материалы и детали будущего аппарата:

• диск от зерновой сеялки — 2 шт;
• цепь от бензопильного редуктора — 1 шт;
• ножи, выполненные из закаленного металла — 8 шт;
• шинка;
• сошник.

Среди инструментов вам могут понадобиться:

• шуруповерт;
• плоскогубцы;
• гайки;
• твердосплавные сверла;
• дрель.

Знаете ли вы? Косилка-повозка из-за своей конструкции в народе получила название «конной».

После того как будут подготовлены материалы и инструмент, можно приступать непосредственно к сборке.

Описание процесса

В первую очередь потребуется просверлить на дисках отверстие с помощью твердосплавного сверла диаметром 6 мм. Затем необходимо прикрепить шинку к сошнику, а ножи к шинке.

Обратите внимание, что расстояние между шинкой и ножом должно быть на несколько мм больше, чем толщина ножа. Это момент очень важен и необходим для того, чтобы при помощи центробежной силы расправлялись ножи с диска, что обеспечивало бы выполнение основной функции — покос травы

Обязательным условием является вращение ножа на 360°. Это убережет его от повреждений при столкновениях с камнями или твердыми предметами.

Для изготовления осей крепежа ножей вам понадобится углеродистая сталь, диаметр которой должен быть не меньше 8 мм. Необходимо затянуть ось до упора при помощи диска.

Сложностей со сборкой роторной косилки не возникнет, если четко придерживаться рекомендаций.

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

Самодельная роторная косилка

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

1. Сварить или найти подходящую раму из надежного металлического угла (4×4).
2. Взять диски от сеялки, которая давно уже не используется.
3. Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
4. Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

1. Надежная металлическая ось в диаметре около (8 мм);
2. Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное.

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

1. Брус металла 15×50х120 мм.
2. Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
3. Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
4. Закрепите ножи с двух сторон бруса.
5. Напоследних с двух сторон закрепите прижимы и полозья.
6. Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Косилка — повозка

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

1. Подберите прочную раму из металлических углов.
2. Найдите 4 колеса (можно с ненужной тачки или детской коляски).
3. Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
4. Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
5. Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
6. Соедините все диски попарно (большой+маленький), закрепите болтами.
7. Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
8. Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
9. На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
10. Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
11. Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Косилка-повозка к мотоблоку

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки, на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

Виды косилок для мотоблока

Выделяют несколько видов косилок, подробное описание которых будет приведено ниже:

• роторные;
• сегментные;
• косилка-повозка.

Каждый из видов техники имеет свои особенности и предназначен для выполнения работы определенной сложности.

Роторные

Роторная газонокосилка – идеальный вариант для дачного участка. В ее функционировании заложен принцип косы: благодаря вращению встроенных ножек на огромной скорости образуется довольно мощный воздушный поток, который втягивает траву внутрь конструкции либо откидывает ее в другую сторону.

Выделяют 2 типа роторных газонокосилок:

• Электрические. Преимуществом такого аппарата является бесшумность, экологичность. Механизм довольно легкий, имеет невысокую стоимость, прост в эксплуатации. Минусом инструмента является его привязка к розетке или другому источнику питания. Как правило, такие косилки имеют небольшую мощность. Электрический аппарат может подойти владельцам небольших газонов.
• Бензиновые. С таким агрегатом вам не страшны никакие заросли и территории. Косилка обладает высокой мощностью, у нее нет привязки к источнику питания. К минусам модели можно отнести большой вес, шум при работе и, конечно же, выхлопные газы.

Знаете ли вы? Самая простая косилка — триммер, была изобретена в 1971 году в США, штат Техас.

Чтобы сделать правильный выбор между двумя типами газонокосилок, необходимо хорошо обдумать, для каких целей вам нужен аппарат, какие площади вы планируете обрабатывать.

Также на участке вам пригодится газонокосилка. С помощью нее можно мульчировать газон, а в случаи поломки газонокосилку можно отремонтировать своими руками.

Сегментные

Если вам необходимо избавиться от высокой травы, стоит воспользоваться именно этим видом сенокосилок. Благодаря сегментным ножам и особенностям аппарата срезка травы происходит ровно, что позволяет равномерно уложить ее на поверхность.

Уровень мощности такого типа устройства колеблется от 3 до 6 лошадиных сил. Подобная техника имеет ширину захвата до 120 см. Отдельные модели могут быть оснащены специальными механизмами, позволяющими работать на 7 скоростях.

Аппарат способен побороть сорняки, толщина стеблей которых составляет до 3 см. Благодаря наличию регулировок можно установить параметр высоты скашивания. Выделяют несколько типов регулировок:

• ступенчатая: необходимо задать конкретную высоту из предложенных;
• плавная: есть возможность выбрать высоту, входящую в установленные производителем пределы.

Важно! Обезопасьте себя перед началом использования косилки: проверьте, хорошо ли затянуты болты, на которых закреплены ножи и диски

Косилка-повозка

Этот тип является самым интересным. Его смело можно назвать универсальным, так как характеристики позволяют использовать инструмент летом и зимой.

В зимнее время года косилка с легкостью будет справляться с функциями снегоуборщика. С помощью такого инструмента можно косить жесткую траву и убирать ледяную корку.

Роторные и сегментные косилки для мотоблоков: сравнение и подробный анализ, цены и характеристики

Существует два типа косилок, которые можно устанавливать на мотоблок — роторная и сегментная. Они отличаются только принципом работы. И та, и другая имеют свои достоинства, сказать однозначно, что лучше, нельзя. Все зависит от поставленных целей и особенностей вашего участка.

Косилка роторная задняя СКАУТ RM-2

Ее параметры и назначение во многом сходны с предыдущей моделью, она скашивает траву и растения, включая кустарники диаметром ствола до 1 см.

Устанавливается на мотокультиваторы сзади, работа обеспечивается задним шпоночным валом из коробки отбора мощности. Выпускается для ряда моделей тяжелых мотоблоков, таких как Garden Scout GS105-135, Crosser CR-M6. Кроссер CR-M9, Patriot Garden, Green Field МБ-105-135, Агростар и ряда других. Крепление унифицировано и без проблем позволяет установить на многие мотоблоки.

Данная мотоблочная косилка весьма надежна и неприхотлива, единственное, что ей требуется – периодическое обслуживание по истечении нескольких часов работы. Оно заключается в смазке соединений и шестерен.

Регулировка высота производится посредством перенесения центра тяжести на косилку. Рабочим инструментом служат два диска, которые вращаются друг к другу. На каждом закреплено по 4 ножа, которые свободно вращаются, под действием центробежной силы ножи выдвигаются за периметр дисков, срезая траву и мелкий кустарник. В комплекте с косилкой идут все необходимые запчасти для подключения.

Характеристики

• Производство: КНР;
• Ширина скоса: 850 мм;
• Количество рабочих барабанов: 2 шт.;
• Число ножей в каждом круге: 4 шт.;
• Максимальная высота среза: до 70 мм;
• Номинальная частота вращения ВОМ: 540 об/мин;
• Скорость при работе: 2-4 км/час;
• Вес: 28 кг;

Косилка роторная фронтальная СКАУТ RM-1

Она предназначена для работы с любой растительностью, диаметр ствола которой не превышает 1 см. Подключение и привод от ременного вала коробки отбора мощности. Устанавливается на мотоблоки GardenScout, но возможно подсоединить к другими моделями, крепление унифицировано. Устанавливается впереди мотоблока.

Рабочим инструментом служат два диска, которые вращаются друг к другу. На каждом закреплено по 4 ножа, которые свободно вращаются, под действием центробежной силы ножи выдвигаются за периметр дисков, срезая растительность. Регулировка по высоте с помощью специальных салазок обеспечивает высокую точность покоса. У косилки компактные размеры.

Характеристики:

• Производство: КНР;
• Ширина скоса: 850 мм;
• Количество рабочих барабанов 2 шт.;
• Число ножей в каждом круге 4 шт.;
• Максимальная высота среза до 70 мм;
• Номинальная частота вращения ВОМ: 540 об/мин;
• Скорость при работе: 2-4 км/час;
• Вес: 27 кг.

Самодельные конструкции

Учитывая, что существует несколько разновидностей косилок, приведём несколько вариантов самодельных конструкций. Начнём с более простого роторного варианта.

Роторная сенокосилка используется для скашивания высоких трав. Мелкую поросль такая модель не скашивает, а измельчает. Для изготовления такой модели вам потребуются два диска. Это будут роторы, на которых закрепляются режущие элементы.

Самодельная косильное оборудование для мотоблока

Для роторов лучше использовать диски из закаленного металла. На каждый ротор устанавливается по четыре ножа. Учтите, что ножи должны вращаться вокруг своей оси на 360 градусов. Поэтому рассчитайте соотношение крепёжных отверстий в роторе и длину режущих элементов.

Ножи крепятся к дискам посредством шинки. Расстояние от плоскости ножа до шинки должно быть чуть больше толщины режущего элемента. Такая схема обеспечит ножам свободное вращение за счёт центробежной силы, и предотвратит механические повреждения элементов при столкновении с твёрдым предметом.

Роторы крепятся на валы, выполненные из высокоуглеродистой стали. Сами валы устанавливаются на сварную раму, и агрегатируются к мотоблоку посредством вала отбора мощности. Учтите, что роторы должны вращаться навстречу один другому, это позволит формировать скос в валки.

Самодельная сегментная косилка изготавливается несколько сложнее. Вам потребуется металлический брусок, длиной около 120 сантиметров. Здесь через равные расстояния нужно просверлить отверстия под крепёжные болты.

Посредством резьбовых соединений, устанавливается направляющая рейка (длина 90 см) и ножи. Режущие элементы устанавливаются двусторонне, по обеим сторонам бруска. На основу устанавливаются полозья и фиксаторы. Косилка работает от двигателя мотоблока, усилие передаётся через вал отбора мощности.

Самодельная сегментная косилка

Обратите внимание, что косилки, самодельные или заводские нужно уметь подсоединять к мотоблоку. Делается это так:

• Мотоблок переключается в режим реверса.
• Перед подключением вала отбора мощности, в сцепляющий разъём устанавливают стыковочный узел.
• После установки ВОМ, сцепление фиксируется шкворнем, оснащённым пружиной. Учтите, что наличие пружины обязательно иначе сцепка может не выдержать нагрузок.

Обратите внимание, колёсные пары мотоблоков имеют утяжеляющие элементы, которые обеспечивают надёжное сцепление при обработке земли. Скашивая траву, грузы можно убрать, это снимет нагрузку с двигателя, соответственно увеличится производительность. Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи

Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи

Скашивая траву, грузы можно убрать, это снимет нагрузку с двигателя, соответственно увеличится производительность. Учтите, что при изготовлении роторной косилки нужно установить защитные кожухи.

РАССКАЖИ ДРУЗЬЯМ
