Установка защитного кожуха на болгарку

Болгарки без задней рукоятки

У шлифмашин, не имеющих задней рукоятки, замена щёток производится в следующей последовательности:

• Вывинтить саморез с торца болгарки.
• Стянуть защитный цилиндрический кожух.
• Стянуть крышечку с блока контакта.
• Поддеть тонкой отвёрткой прижимную крышечку щётки и вытянуть графитовый стержень.
• Вставить новую щётку, закрыть блок контакта крышкой.
• Повторить все действия с другой щёткой.
• Надеть кожух на УШМ и зафиксировать его саморезом.

Часто встречается другой способ крепления щёток. В этом случае последовательность действий будет следующая:

• Снять кожух, предварительно вывинтив саморез.
• Освободить щётку от прижимной ленточной пружины, подковырнув последнюю отвёрткой.
• Извлечь щётку из направляющего блока, подковыривая отвёрткой.
• Снять контакт щётки с разъёма. Также при помощи подковыривания отвёрткой.
• Соединить контакт нового графитового стержня с разъёмом, вставить щётку в направляющий блок и прижать пружиной.
• Повторить все действия со второй щёткой, закрыть корпус кожухом и привинтить его саморезом.

Это два самых распространённых способа замены графитовых контактов. Хотя не исключены и другие варианты конструкций шлифмашин.

Самостоятельное изготовление

Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:

• алюминиевая кастрюля или тарелка;
• пластиковая канистра из-под масла;
• пластиковая бутылка объемом 5 литров.

Штатный кожух

Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:

• Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
• В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
• Вырезать из оцинковки по контуру боковую крышку.
• В ней ближе к краю просверлить отверстие под патрубок.
• Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
• Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
• Вставить трубу в вырезанную крышку и закрепить саморезами.
• Также саморезами прикрутить полученную конструкцию к уголкам.
• Закрепить конструкцию на болгарке.
• Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.

Все, УШМ с кожухом для пылесоса готова к работе.

Модель из пластмассовой канистры

После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.

Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.

Читать также: Арка из профильной трубы своими руками

• Сначала маркером нанести разметку.
• Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
• Подсоединение шланга к горловине осуществляется хомутом.
• Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
• Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

Приспособление для плиткореза

Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.

В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.

Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.

Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.

Применение чехла для резки плитки

Варианты изготовления рассматриваемых кожухов подходят для отвода пыли при обработке бетона, кирпича, шлакоблока и дерева

При резке кафеля необходимо учитывать одно важное условие — точность реза. При работе надо видеть отметку, по которой ведется электроинструмент, производя тем самым обрезание

Увидеть диск через стальные или пластиковые кожухи невозможно, поэтому при использовании приспособления для кафеля или керамики, актуально изготавливать его из прозрачных материалов

Самый простой вариант для этого — это пластиковая бутылка

Увидеть диск через стальные или пластиковые кожухи невозможно, поэтому при использовании приспособления для кафеля или керамики, актуально изготавливать его из прозрачных материалов. Самый простой вариант для этого — это пластиковая бутылка.

Сделать из пластиковой бутылки кожух не трудно, и для этого понадобится проделать одно отверстие в стенке для установки на валу, а к горлышку подсоединить шланг от пылесоса

При этом не важно, для какой марки УШМ изготавливается приспособление — Bosch, Интерскол, Макита, Диолд и прочие. Все инструменты от разных производителей имеют схожую конструкцию, поэтому принцип изготовления одинаков для всех

Через прозрачный чехол можно контролировать перемещение вращающегося алмазного диска

Причем рекомендуется использовать именно сплошные диски для керамики, так как сегментированные способствуют формированию сколов, и в итоге может повредиться материал. Причем резку нужно выполнять за один проход, иначе распил кафеля получится неровным. Изготовив самодельный кожух для болгарки под пылесос, можно испытать его в действии, удостоверившись в полезности такого приспособления

Через прозрачный чехол можно контролировать перемещение вращающегося алмазного диска. Причем рекомендуется использовать именно сплошные диски для керамики, так как сегментированные способствуют формированию сколов, и в итоге может повредиться материал. Причем резку нужно выполнять за один проход, иначе распил кафеля получится неровным. Изготовив самодельный кожух для болгарки под пылесос, можно испытать его в действии, удостоверившись в полезности такого приспособления.

Это интересно! Стоимость заводской насадки обойдется не менее 500-600 рублей, а при самостоятельном изготовлении, необходимость в расходах отсутствует вовсе, так как нужные материалы можно найти в гараже.

Отрезной станок из болгарки

Для того, чтоб осознать, как из угловой шлифовальной машины (УШМ) сделать отрезной станок, можно поглядеть в вебе разные чертежи. Но они не достаточно чем посодействуют, так как все размеры деталей все равно придется подбирать, исходя из размеров имеющейся в наличии у вас болгарки. Варианты выполнения приспособлений могут быть как обыкновенные, так и поболее сложные, требующие умения обращаться со сварочным аппаратом.

Создание маятниковой пилы

Маятниковая пила делается последующим образом.

Для жесткого крепления подходят крепления, при помощи которых можно фиксировать болгарку. Чтоб сделать устройство, будет нужно 5 схожих отрезков железной арматуры. Они свариваются, выходит крепление-кронштейн. Создается крепление зажимного типа, которое будет фиксировать ручку шлифовальной головки. К фронтальному краю стержней крепится вертикальная подставка («нога»), чтоб была возможность зафиксировать кронштейн. Крепится кронштейн на шарнире, что дает возможность поворачивать узел под хоть каким углом по отношению к рабочей плоскости.

Вариант 3

Данный вариант приспособления является самым обычным для производства своими руками. Он делается без классической подставки (стойки) для поворотного блока. Для вас пригодится всего только один дверной навес, железная полоса и резинка (можно использовать резинку от ручного эспандера).

Конструкция делается последующим образом:

• в железной полосе с одной стороны просверлите отверстия под дверной навес, а с другой – под болт, при помощи которого будет осуществляться крепление полосы к болгарке;
• прикрутите к полосе углошлифовальную машину и навес;
• прикрутите навес к столу;
• закрепите один конец резинки за край стола, а другой – за держатель (ручку) УШМ.

Практически за пару минут вы получите высококачественный отрезной станок. Данное приспособление является к тому же мобильным, так как его можно носить с собой в чемодане с инструментами, и, по мере надобности, монтировать на хоть какой плоской поверхности.

Устанавливая данную приспособу, не запамятовывайте закреплять на столе уголок для упора в него обрабатываемой детали.

Самостоятельное изготовление

Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.

Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:

Самодельный кожух из кастрюли

Порядок действий:

• необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
• затем отрезается сегмент, определяющий величину вылета диска из кожуха;
• вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
• по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
• берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
• устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
• внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
• отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.

https://youtube.com/watch?v=wop1TDftMj0

Второй способ подключение пылесоса

Этот способ заключается в подключении к болгарке строительного пылесоса с помощью подручных средств.

Для этого понадобятся:

• полипропиленовый отвод для канализации диаметром 50мм, под 45 градусов;

• скотч армированный (для большей надежности);

• скотч малярный хорошего качества.

Описанные компоненты для этого способа можно заменить любыми подходящими аналогами.

Пошаговая инструкция

Всего пять несложных действий:

1) Кладем болгарку на пол, стол или др. так, чтобы она лежала диском вверх параллельно плоскости основания.

УШМ должна располагаться достаточно устойчиво.

2) Берем отвод плоскогубцами или каким-либо зажимом.

3) Включаем болгарку и буквально впиливаем патрубок вдоль корпуса, под кожухом УШМ, примерно на 3 см.

4) Берем армированный скотч, и плотно, в натяг, приматываем отвод к корпусу болгарки, с небольшим заходом (пару сантиметров) в пильный диск.

Патрубок должен быть зафиксирован основательно, чтобы держался абсолютно неподвижно.

5) Берем малярный скотч, и заклеиваем им открытую сторону кожуха, соединяя его с отводом.

Такая конструкция позволяет легко подключить строительный пылесос и пилить болгаркой без пыли.

Для подобных работ можно использовать только строительный пылесос.

При пилении, диск следует заводить в обрабатываемый материал со стороны двигателя, ближе к патрубку.

Так вся пыль будет уходить через отвод в пылесос.

Пиление объектов производим двигателем вперед.

Техника безопасности

Подобная система пылеотвода не несет собой каких-либо серьезных конструкционных изменений в устройстве болгарки.

Мы лишь прикрепили патрубок к корпусу инструмента.

И малярным скотчем закрыли вторую часть кожуха, данный элемент может создать ложное впечатление о защищенности.

Малярный скотч рассчитан только на защиту от пыли.

Поэтому необходимо соблюдать все меры по технике безопасности при работе с УШМ.

При резке металла углошлифовальной машинкой возникают искры, а при обработке бетона, камня, гранита и прочих подобных материалов, происходит образование пыли. Если болгаркой резать древесину, то в процессе выполнения работ возникает большое количество стружки. Чтобы обработка бетона и дерева углошлифовальной машинкой выполнялась с минимальными засорениями, понадобится изготовить кожух для болгарки под пылесос. Такую насадку для режущего электроинструмента можно купить, но избежать расходов поможет самостоятельное изготовление приспособления.

Простейший метод

Первый вариант самодельного кожуха не требует больших вложений, так как использует тот, который уже есть в комплекте. Для превращения его в насадку с пылеотводом потребуется:

1. Вырезать из металлической пластины точную копию заводского кожуха. Его изображение легко отыскать в интернете, вбив маркировку своего ушма.
2. Следующим шагом будет выбор трубы, которая выступит в роли пылеотвода. Стоит отметить, что размер трубы необходимо подобрать таким образом, чтобы труба плотно заходила в трубку пылесоса, или же, наоборот, плотно налезла на нее.
3. В конце потребуется сварить заготовленные детали, зачистить их и покрасить. Все, ваша насадка готова.

Читать также: Алмазный шлифовальный круг для заточки твердосплавного инструмента

Достоинством данного варианта является опрятный и надёжный кожух, который будет смотреться как заводской, но при этом ваш кошелёк останется довольным от себестоимости такой насадки. К недостаткам же можно отнести то, что таким пылеотводом нельзя отрегулировать глубину резца. Также из-за достаточно большого запаса расстояния от кожуха до крайней режущей кромки диска, строительная пыль и мелкие частицы могут не сразу всасываться пылесосом через пылеотвод.

Как сделать своими руками кожух под пылесос

Избавиться от образующихся в процессе резки «болгаркой» мелких частиц материала позволяют УШМ со встроенным пылесосом. Но как быть, если возникла необходимость пилить бетон обычным инструментом без дополнительных опций? Самым простым решением будет приобрести кожух под пылесос отдельно или же смастерить приспособление своими руками. Можно привлечь помощника, который соберет пылесосом образующиеся при распиле частицы.

Изготовить удобную насадку легко можно из простой пластиковой канистры, в которой часто продают автомобильную «незамерзайку». Для работы потребуется строительный резак и ёмкость подходящего размера, горловина которой подойдет по диаметру к шлангу пылесоса.

Последовательность изготовления выглядит следующим образом:

• С двух сторон прорезаются посадочные отверстия для того, чтобы можно было легко сменить направление вращения диска.
• Под круг выполняется прорезь подходящего размера.
• Для крепления резака «болгарки» прорезается еще одно отверстие.
• Шланг состыковывают с горловиной канистры и крепят переходным кольцом с хомутиком.
• «Болгарку» закладывают в кожух и подсоединяют все элементы.
• Неиспользуемое отверстие закрывают крышкой.

Хороший пылесборник получится и из простой полиэтиленовой бутыли пятилитрового объема. Она крепиться при помощи стандартного защитного кожуха, а патрубок пылесоса к горловине. Такая конструкция подходит для любого вида работ, за исключением штробления.

Последний совет: для того, чтобы выполнить разрез ровно, сначала наносится разметка. Затем вдоль линии закрепляются деревянные брусочки. После этого выполняют неглубокий разрез до 1 см, убирают ограничители и продолжают работу. На протяжении всего процесса на лезвие диска подается охлаждающая жидкость. Выполнять все манипуляции нужно в защитных очках, респираторе и перчатках.

Болгарка является не только популярным видом инструмента, но еще и простым в применении

Чтобы воспользоваться инструментом, не нужно владеть специальными навыками, но при этом важно соблюдать технику безопасности. При работе болгаркой в помещениях происходит активное появление пыли, когда осуществляется обработка бетона, дерева, керамики

Специально для того, чтобы избежать возникновения пыли, был придуманы и изготовлены кожухи для болгарки под пылесос. С таким приспособлением работать болгаркой стало еще проще и приятней.

Сведения о кожухе для шлифовальной машины

Итак, кожух для шлифовальной машины – это некая оснастка, которая позволяет обеспечивать безопасность работе на таком угловом оборудовании. Оператор освобождается от постоянно слежения за рабочим процессом и это делает работу его намного эффективнее. Чтобы установить для защиты такой кожух на шлифовальную машинку, необходимо очень надёжные и, соответственно, специальные крепления.

Функций у такого оснастки несколько: защитная, и именно такая защита помогает избежать не только человеческих травм, но и повреждение самого материала, например, каких-либо его трещин или сколов.

Функции оснастки для шлифовальной машины:

1. Защита человека и его жизни.
2. Защита материала от повреждения.

Обычно уже при продаже такая защитная оснастка идёт в комплекте с болгаркой. Почему же работа со шлифовальной машинкой может быть опасна без оснастки для жизни? Все дело в том, что когда идёт рабочий процесс, то все диски: отрезные и шлифовальные начинают разрушаться, превращаясь в мелкие остатки.

А затем, не останавливая самого процесса, ещё и начинают лететь в разные стороны, причём скорость у них очень большая и бывали случаи, когда такая работа с болгаркой приводило не только к серьёзным травмам, но и к смерти человека. Поэтому использование кожуха не может даже стоять под вопросом.

Правила выбора кожуха для шлифовальной машины

Так, при работе с камнем, бетоном или кирпичом при некачественном или с маленькой защитой кожуха вся пыль будет разлетаться по комнате. А лучше всего, если вы собираетесь соединять шлифовальную машинку с пылесосом, то и самому сделать такую защитную оснастку.

Если же вы решили приобрести кожух в магазине, а не делать его своими руками, то вы должны понимать, что моделей такой продукции может быть огромное количество и поэтому стоит заранее ознакомиться с ними, чтобы потом зря не тратить своё время, разглядывая незнакомые и непонятные вам технические описания к каждой оснастке.

Особенности

Кожух для УШМ под пылесос – это специальная насадка, позволяющая обезопасить мастера от воздействия пыли, которая при работе со шлифовальным инструментом вылетает из-под диска. Многие строительные магазины предлагают для защитных целей респираторы, но данные приспособления малоэффективны. Через несколько часов работы они начинают забиваться, а значит, не справляются со своими функциями. Кроме того, респираторы не предназначены для удаления пыли в рабочей зоне. Поэтому, если проводится ремонт в жилом помещении, в котором есть декоративная отделка и мебель, необходимо применять УШМ с пылеотводом.

В большинстве конструкций болгарок предусмотрен пылесборник. Благодаря ему пыль сразу собирается из-под рабочей поверхности устройства, не загрязняя помещение. Такие модели характеризуются высокой силой всасывания. Они защищают не только от пыли, но и от мусора. Дополнительно на пылеотводящий механизм устанавливают защитный кожух, изготовленный из прочного материала. Он способен выдерживать интенсивные механические нагрузки и во время обработки поверхностей собирать разные фракции, включая и мелкие пылевые частицы, и куски металла или бетона.

Защитный кожух под пылесос выполняет две основные функции.

• Защита от пыли. Он препятствует самопроизвольному распространению мусора в рабочей зоне. Пылезащитный элемент также задерживает мелкие и крупные куски мусора, которые образуются при обработке поверхностей. Кроме того, данное приспособление защищает и сам инструмент от попадания в наружную часть корпуса различных частиц, которые пагубно влияют на функционирование вращающихся деталей и в дальнейшем могут вывести их из строя.
• Регулировка. Кожух не только отвечает за пылеудаление, но и позволяет осуществлять регулировку работы круга.

Поскольку уборка выполняется пылесосом, подключенным к патрубку, при установке кожуха необходимо следить за тем, чтобы диаметр пылеотводящей трубки и отверстие патрубка соответствовали друг другу. Насадка в виде гибкого шланга должна точно входить в отверстие и надеваться на кожух без образования люфта.

Кожух под пылесос рекомендуется использовать в следующих случаях:

• Для шлифовки бетона и штробления стен, полов. При данном виде обработки поверхностей производится много пыли. Кроме того, большая часть работ выполняется на высоте, а мусор, падающий сверху, может оседать по всему помещению. Чтобы повысить защиту от пыли, необходимо выбирать аэродинамический или шлифовальный кожух, подходящий под мощные модели болгарок и хорошо выдерживающий нагрузки.
• При нарезке плитки. Такая работа всегда сопровождается большим количеством пыли, которая не только загрязняет комнату, но и является вредной для человеческого здоровья. Для данного процесса специалисты рекомендуют выбирать отрезной или универсальный кожух.
• Для циклевания деревянных полов. Этот процесс является довольно трудоемким. Он предусматривает обработку поверхностей больших площадей, после чего образуется много мусора и пыли. Благодаря защитному кожуху циклевание проходит быстро и качественно, так как мастеру не нужно отвлекаться на очистку рабочей зоны. Его устанавливают на УШМ при помощи специальных креплений.

Читать также: Передаточное число редуктора бензопилы урал

Кожух под пылесос может продаваться как в комплекте с инструментом, так и отдельно. При этом многие мастера изготовляют защитное приспособление своими руками, чтобы обезопасить рабочий процесс. Самодельный кожух не отличается по функциональности от заводского, но может немного уступать по производительности. Кожухи, изготовленные своими руками, способны защищать мастера от травм, препятствуя разлетанию частиц обработанного материала. Но если финансовые возможности позволяют, то лучше все же приобретать готовые изделия, так как они имеют высокое качество и позволяют расширить возможности аппарата.

Насадки на болгарку для штробления

Штроборезная насадка на болгарку должна предусматривать:

1. Установку второго пильного диска.
2. Раструб для подключения пылесоса.
3. Защитный кожух для предохранения работающего от появляющегося при работе строительного мусора.
4. Посадочное место под крепление циклона всасывающего пылесоса.

Основные условия для работоспособности такой насадки следующие. Болгарка должна иметь достаточно мощный привод (не менее 1500 Вт), а длина вала, на котором устанавливается основной пильный диск, должна быть достаточной для монтажа дополнительного диска, при помощи которого будет формироваться вторая стенка штробы.

Значение имеет и диаметр самого пильного диска, от которого зависит безопасность работы и глубина прорезаемого паза.

Важен также тип подшипников, на которых вращается вал: наличие второго диска увеличивает неравномерность нагрузки, поэтому обычные шарикоподшипники, допускаемое осевое усилие на которых невелико, весьма быстро выйдут из строя, с соответствующим заклиниванием вала и выходу оснастки из строя. Необходим инструмент с игольчатыми или роликоподшипниками.

Наконец, при вращении вала движение пильного диска должно выполняться к работающему, а не от него (в последнем случае суммарный вращающий момент будет отталкивать болгарку от получаемой с её помощью штробы).

Купленную штроборез-насадку на болгарку готовят к работе так. С редуктора снимается защитный кожух. На основной вал насаживается дополнительная втулка, которая при помощи хомутового крепления надёжно обжимает вал.

На вал устанавливается первый алмазный диск нужного диаметра — от 150 до 230 мм, большие размеры приведут к увеличению консольной нагрузки на втулку. Заменять алмазный диск иным не рекомендуется, особенно, если пазы необходимо получать в бетоне. На втулку одевается опорная шайба (обычно в комплект к профессиональным насадкам входит несколько таких деталей разной толщины, которая и определяет ширину штробы).

На пылеотводном конусе при помощи обычного скотча закрепляется пылесосная насадка. Редуктор болгарки прикрепляется к удлинённой рукоятке управления. Следует отметить, что любая штроборез-насадка на болгарку промышленного производства имеет посадочное место под съёмную ручку, которое унифицировано со штатной ручкой от того же производителя основного инструмента. В этом заключается ограничение рассматриваемой конструкции.

После этого проверяют центровку обоих дисков, крепят корпус к опоре рычага, выставляют его ход, и проверяют надёжность фиксирования всех элементов насадки на холостом, а затем – и на рабочем ходу.

Как выбрать?

Защитные насадки играют огромную роль при работе с УШМ, при этом особое внимание следует уделять выбору кожуха под пылесос

Поскольку не каждое приспособление может подойти для болгарки и хорошо защитить комнату от пыли, то перед приобретением важно учесть некоторые основные моменты

• Для работ с бетонными поверхностями, камнем и кирпичом нужно выбирать кожухи с повышенной защитой. Их корпус должен быть выполнен из прочного материала. По желанию защитную оснастку можно изготовить и соединить с пылесосом самостоятельно, но для этого потребуется дополнительное время и наличие опыта.
• Насадка должна соответствовать размерам патрубка и модификации УШМ. Так инструмент сможет выполнить обработку материала без образования пыли.
• Немаловажным считается и выбор производителя кожуха. На сегодняшний день рынок представлен изделиями отечественных и зарубежных торговых марок, но не все они характеризуются положительными отзывами.

Для установки нового диска после очистки корпуса необходимо выполнить следующие действия:

• Установите нижний фланец на место;
• Сверху надеваем специальную прокладку (если прокладки не предусмотрены, их можно вырезать самостоятельно. Оптимальным материалом будет картон или жесть).
• Установите диск;
• Ставим вторую прокладку;
• Установите верхний фланец сверху;
• Заворачиваем рукой верхний фланец в направлении, обратном вращению круга болгарки, при этом удерживая сам диск;
• Затем снова нажмите кнопку фиксатора и прокрутите фланец рукой, пока не почувствуете сопротивление;
• На завершающем этапе производим окончательную фиксацию тем же рожковым ключом. Для этого вставьте ключ в отверстия и прокрутите еще немного.

После всех предпринятых действий можно смело продолжать выполнение работы.

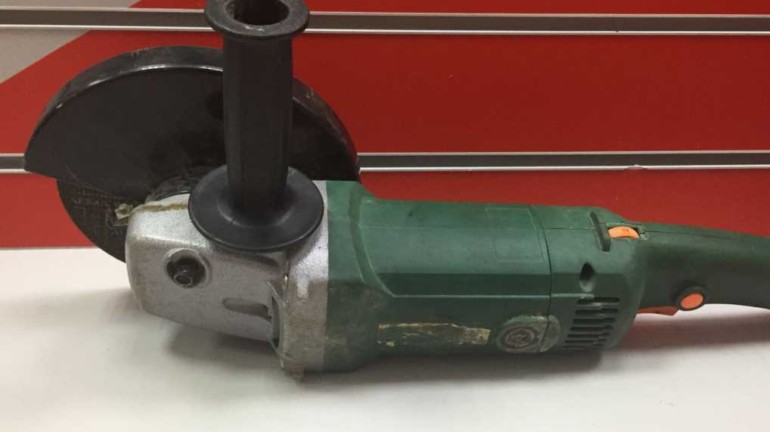

Один из наиболее часто задаваемых вопросов по монтажу / демонтажу оборудования угловых шлифовальных машин звучит так: С какой стороны ставить диск на болгарку?

Обычно такой вопрос задают неопытные мастера. Можно ли установить кружок на изнанку Да. Во-первых, если диск не плоский, а, например, лепестковый, то неправильно его установить не получится, при неправильном расположении лепестков нужно просто покрутить кожух и ручку на болгарке. То есть вопрос отпадает сам собой.

Если круг по-прежнему плоский, то стоит ориентироваться на его этикетку, так называемую Рубашка.

Если болгарка вращается навстречу себе, следует установить диск. Рубашка наружу, если диск раскручивается от себя, то соответственно нужно его установить Рубашка внутрь.

Если не придерживаться этого алгоритма, велика вероятность, что диск выйдет из строя очень быстро или сразу деформируется.
