Как правильно отрегулировать карбюратор на бензопиле своими руками
Заводские настройки карбюратора бензопилы предусматривают оптимальные параметры всасывания топлива и воздуха. Но в процессе работы они могут сбиться из-за вибрации – сдвиг даже на ¼ оборота у любого из винтов может привести к серьезному изменению параметров подготовки топливоздушной смеси и необходимо регулировать карбюратор бензопилы.
Регулировка карбюратора бензопилы производится с помощью трех винтов, имеющих маркировку H (High), L (Low) и S. Последний винт, в зависимости от марки и производителя, может иметь и другие названия, например T или LA.
- H: отвечает за работу главного жиклера и регулирует максимальные обороты.
- L: регулирует положение жиклера холостого хода и позволяет настроить малые обороты.
- S/T/LA: предназначается для того, чтобы регулировать холостые обороты мотора.
Чтобы знать, как правильно настроить карбюратор на бензопиле, требуется технический паспорт – в нем указываются сведения об углах поворота регулировочных винтов. После этого переходим непосредственно к регулировке. Кстати, тут понадобится отвертка для регулировки карбюратора бензопилы или обычная плоская отвертка:
Установите бензопилу на плоскую поверхность, желательно стол или что-то подобное.
ВАЖНО: Бензопила обязательно должна быть расположена так, чтобы шина была направлена в противоположную сторону. Двигатель должен быть заглушен.
Ключом или отверткой открутите крепления крышки кожуха корпуса и снимите его, чтобы добраться до карбюратора.
Снимите воздушный фильтр, что закрывает карбюратор для бензопилы
Производитель может устанавливать сверху карбюратора амортизирующую вставку из поролона – ее нужно тоже убрать.
Теперь начинается настройка карбюратора бензопилы. Винты L и H необходимо закрутить до упора. Закручивайте их медленно и аккуратно, чтобы не сломать.
Примерно на 1.5 оборота открутите оба винта.
Запустите двигатель и дайте ему поработать около 7-10 минут, чтобы он хорошо прогрелся – на холодном двигателе отрегулировать карбюратор бензопилы не получится.
После того, как двигатель прогреется, установите его работу на средних оборотах.
Медленно начинайте против хода часовой стрелки подкручивать винт холостого хода. Крутить нужно, пока мотор не станет работать ровно. В случае, если двигатель начинает глохнуть, требуется продолжить регулировки карбюратора бензопилы и понемногу вернуть винт по ходу часовой стрелке.
После того, как произведена регулировка карбюратора бензопилы китайского производства или любого другого, необходимо «погонять» мотор на разных оборотах.
Почему бензопила стреляет в карбюратор?
Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:
- перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
- подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.
Если стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.
Чем промывать карбюратор бензопилы?
Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.
Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.
Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.
Алгоритм и описание процесса разборки
Если необходимо полностью разобрать бензопилу Партнер 350, первое с чего начинается разборка, это чистка пилы при помощи компрессора. Далее, узлы бензопилы снимаются в следующем порядке:
- крышка тормоза цепи и пильная гарнитура;
- верхняя крышка;
- рукоятка пилы;
- стартер.
После того как первый этап разборки окончен, повторно чистим бензопилу при помощи компрессора, т. к. уже имеется доступ к воздуховодам, которые в большинстве случаев сильно загрязнены древесной пылью.
На следующем этапе удобно снять корпус воздушного фильтра и карбюратор Партнер 350.
Глушитель можно снять либо сразу после того как снят карбюратор, либо уже после того как снят двигатель. Выпускное окно, тоже закрывается ветошью.
Далее снимаются сцепление и маховик.
Для этого потребуется применить стопор поршня, установив его в свечное отверстие.
После снятия сцепления появляется доступ к масляному насосу, его тоже необходимо снять.
На последнем этапе нужно раскрутить винты двигателя и снять его с корпуса.
Инструкция по снятию маховика с коленчатого вала
Для снятия маховика потребуется использовать специальный съемник, но большинство мастеров используют выколотку из мягкого металла, т. к. с её помощью процесс снятия значительно ускоряется.
Суть заключается в том, что гайка маховика выкручивается до того момента пока не поравняется с плоскостью вала, после чего при помощи молотка и выколотки, установленной на гайку, одним резким ударом, маховик снимается с вала.
Метод немного варварский, но проверенный временем и рекомендован многими мастерами, как самый практичный и надежный.
Как правильно отрегулировать карбюратор на бензопиле?
Для настройки узла следует установить инструмент на твердую ровную поверхность. Регулировать карбюратор бензопилы лучше всего в месте, защищенном от пыли и влаги.
Процесс настройки узла должен выглядеть следующим образом:
- Вначале нужно отвернуть крепежные болты и снять защитный корпус пилы. Это даст возможно осмотреть карбюратор и, при необходимости, очистить его;
- Далее потребуется извлечь штатный воздушный фильтр инструмента. Если пила комплектуется дополнительной поролоновой вставкой, то ее также нужно снять;
- После этого потребуется отвертка, которой нужно закрутить болты с маркировкой H и L по часовой стрелке до упора. Делать это нужно очень аккуратно, чтобы не сломать болты;
- Затем оба винта следует отвернуть на 1,5 оборота в обратном направлении;
- Далее нужно запустить мотор бензопилы и дать ему поработать на протяжении примерно 7 минут;
- Как только цилиндр мотора нагреется, потребуется начать поворачивать болт L до момента, пока ДВС не станет работать на максимальных оборотах. Сразу же после этого болт нужно повернуть на 1/4 оборота в обратном направлении;
- Затем потребуется настроить работу мотора на высоких оборотах. Для этого к двигателю нужно подключить электронный тахометр, и начать поворачивать болт H до момента, пока показатели на табло прибора не совпадут с указаниями по рекомендуемых максимальных оборотах в инструкции к пиле;
- В конце останется настроить работу ДВС пилы на холостых оборотах. Для этого потребуется медленно покрутить болт T против стрелки часов до момента, пока мотор не станет работать стабильно и без провалов. Если мотор начал глохнуть, то болт T следует повернуть по направлению стрелки часов.
Чтобы настроить карбюратор на бензопиле, следует максимально точно работать с регулировочными болтами. Чрезмерное закручивания винтов приведет к повышенной нагрузке на двигатель и другие важные узлы садового инструмента.
Регулировка карбюратора на бензопиле бу
Как правильно отрегулировать карбюратор на бензопиле. Если у вас бензопила как бы новая, и вы ещё ничего не крутили, то необходимо, посчитать количество оборотов, когда будете заворачивать винты до конца. Для этого можно изобрести приспособление из простого циферблата старых часов.
Если пила была в не рабочем состоянии и находилась на холоде, прежде чем проводить настройки необходимо пилу прогреть где-то в течение 10 минут.
Регулируем карбюратор на бензопиле дома
Регулировка карбюратора бензопилы своими руками, это не проблема. На самом деле потому, что настройки пил в домашних условиях проводятся не так часто, скорее это вынужденная мера. Следовательно, высокие обороты выставляются на данную пилу в районе 11000 оборотов.
Можно провести настройку в домашних условиях без специальных приспособлений, то есть вручную. Таким образом она проводится на слух. Проводится точно так же, то есть сперва мы находим максимальные обороты, только делаем это на слух без дополнительных приборов. Но делать это надо кратковременно потому что если мы будем гонять пилу на очень высоких оборотах, на бедной смеси, то можно просто угробить поршневую группу. Поэтому лучше использовать тахометр и увеличивать обороты по мере необходимости с обогащённой смеси выходить на более бедные они на оборот как мы это делали с винтом Л, тем не менее такое возможно.
При домашней настройке, когда вы будете регулировать пилу винт Т самом начале лучше не трогать. Сперва необходимо производить регулировку винтом Л потом винтом Н. В крайнем случае, если у вас цепь вращается после регулировки обогащение смеси, винтами Л и Н, тогда регулируем холостой ход. Делаем минимальное количество оборотов с помощью дроссельной заслонки, то есть понижаем количество оборотов.
В звуке появиться чёткий момент, когда пила набрала максимальные обороты, после этого пошёл резкий спад. Вот это и будут максимальные обороты. После того как инструмент достигнет максимальных оборотов, убираем обороты на четверть — это опять-таки предварительная настройка, и короткая настройка. Потому что все-таки, нужно настраивать так как положено, по тахометру, если вы хотите, чтоб пила проработала достаточно долго.
Настраиваем карбюратор на бензопиле правильно
Перед тем как проводить настройки, обязательно проверяем воздушный фильтр, но желательно заодно и проверить состояние свечей. Можно использовать праймер для запуска. Его использовать не обязательно, если пила заводиться нормально.
Винт Н заворачивается до упора по часовой стрелке. Сильно не затягивайте только до касания, или, когда почувствуете, что иголка встала, и все дальше его не трогаем. То же самое с винтом Л завернули до упора все это будет начальной настройкой.
В общем то настроить карбюратор пилы не такая уж, и сложная работа главное уметь слышать и пользоваться отвёрткой, так как при настройке это главный инструмент. Если вы всё-таки сомневаетесь в своих силах, то лучшим решением будет обратиться к специалистам. И самое главное, все крышки, винтики, и воздушный фильтр нужно вернуть на место. Что бы при работе чего ни будь не отпало и не закусило цепь, тем самым избежать серьёзных травм.
Запуск без стартера
Часто многие домашние мастера интересуются тем, можно ли привести в действие бензопилу без помощи стартера. Ответ очень простой: это сделать в принципе нельзя.
Ни один из производителей не предусмотрел других альтернативных способов запуска. Поэтому даже если вы снимете стартер и попробуете запустить машину как-то по-другому, работать она все равно не будет, поскольку в системе охлаждения произойдут нарушения. В данной системе стоит улитка для передачи потока холодного воздуха от крыльчатки маховика в сторону цилиндра. Если ее не будет, то двигатель будет перегреваться и в итоге заклинит.
Устройство карбюратора бензопилы
Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.
Любая неисправность в карбюраторе грозит остановкой двигателя
Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха. Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.
Добиться правильной работы карбюратора можно, изучив его «начинку»:
- Трубка с поперечной заслонкой для регулировки потока воздуха.
- Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
- Распылитель, из которого поступает топливо (топливная игла на схеме).
- Поплавковая камера, регулирующая уровень топлива при входе в канал.
Вот как это выглядит на схеме:
На схеме отображено взаимодействие топлива и потока воздуха
Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.
Карбюратор К-22Д
Карбюратор К-22Д, устанавливаемый на двигателе автомобиля ГАЗ-69, является трехдиффузорным карбюратором.
Главная дозирующая система карбюратора работает по принципу регулирования разрежения в диффузоре. Она состоит из главного жиклера 27, распылитель которого выходит в малый диффузор 10, дополнительного жиклера 25, распылитель которого выходит в горловину большого диффузора 14, и автоматического перепускного воздушного клапана, состоящего из четырех упругих пластин 5.
Количество бензина, проходящее через главный жиклер, может регулироваться в зависимости от условий работы двигателя игольчатым клапаном 26.
Система холостого хода состоит из жиклера 6 холостого хода, двух воздушных жиклеров 9 и эмульсионного жиклера 5.
Экономайзер и ускорительный насос объединены в одну систему, состоящую из ускорительного насоса с поршнем 18, нагнетательного клапана 17 насоса, жиклера 15, обратного клапана 19, жиклера 28 и клапана 24 экономайзера. Привод ускорительного насоса механический, от дроссельной заслонки.
Поплавковая камера трубкой 18 сообщается с воздушным патрубком, а не с атмосферой, вследствие чего устраняется влияние сопротивления воздушного фильтра на работу карбюратора.
При работе двигателя на малых оборотах холостого хода дроссельная заслонка прикрыта. Вследствие большой скорости движения воздуха через узкую щель между заслонкой и стенками смесительной камеры в зоне дроссельной заслонки образуется разрежение.
Так как в этой зоне расположено выходное отверстие системы холостого хода, разрежение передается в систему и она работает как самостоятельный карбюратор.
Бензин из поплавковой камеры поступает к жиклеру 6 холостого хода через дополнительный жиклер 25 по каналам карбюратора. Пройдя жиклер холостого хода, бензин поднимается и, встречаясь с воздухом, поступающим через воздушный жиклер 9, перемешивается с ним и в виде эмульсии проходит через эмульсионный, жиклер 8.
Выходя из эмульсионного жиклера, бензин вновь встречается с потоком воздуха, проходящим через втброй воздушный жиклер, и перемешивается с ним. Эмульсия выходит через отверстие холостого хода за дроссельной заслонкой.
Расход эмульсии и, следовательно, качество горючей смеси на холостом ходу регулируется винтом 2.
При работе двигателя и а средних нагрузках (дроссельная заслонка открыта примерно наполовину) разрежение в диффузорах настолько возрастает, что основное количество бензина выходит из распылителей главного 27 и дополнительного 25 жиклеров.
По мере увеличения воздушного потока, проходящего через диффузор, пластины 5 перепускного воздушного клапана расходятся и воздушный поток проходит мимо малого 10 и среднего 7 диффузоров, автоматически регулируя разрежение в малом диффузоре и, следовательно, состав горючей смеси в зависимости от величины открытия дроссельной заслонки.
При работе двигателя с полной нагрузкой дроссельная заслонка полностью открыта. При этом поршень 18 ускорительного насоса находится в нижнем положении и, нажимая на клапан 24 экономайзера, открывает доступ дополнительному количеству бензина, который из поплавковой камеры проходит через жиклер 28 экономайзера к распылителю дополнительного жиклера.
При резком открытии дроссельной заслонки поршень ускорительного насоса резко опускается и выжимает бензин из цилиндра. Обратный клапан 19 закрывается, а клапан 17 ускорительного насоса открывается, и бензин через жиклер 15 струйкой выбрасывается в горловину большого диффузора 14 — горючая смесь обогащается.
Горючая смесь при запуске двигателя обогащается прикрытием воздушной заслонки 12, имеющей предохранительный клапан 11.
По схеме карбюратора К-22Д выполнен и карбюратор К-22Г, который устанавливается на двигатели автомобилей ГАЗ-63 и ГАЗ-51 А.
Основные неисправности бензопилы «Партнер 350»
Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.
Проверяем систему зажигания
В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:
- Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
- Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
- Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.
Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.
Ремонт топливной системы бензопилы
Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:
- засорение топливного фильтра;
- засорение отверстия в крышке топливного бака (сапуна);
- недостаточное количество топлива;
- неправильно отрегулированный карбюратор;
- засорение каналов или нарушение целостности мембраны карбюратора.
Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.
Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.
Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.
Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.
Чистка глушителя
В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания.
Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.
Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.
Ремонт цилиндро-поршневой группы
В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.
Основные неисправности цилиндро-поршневой группы:
- Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
- Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
- Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.
Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.
Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей

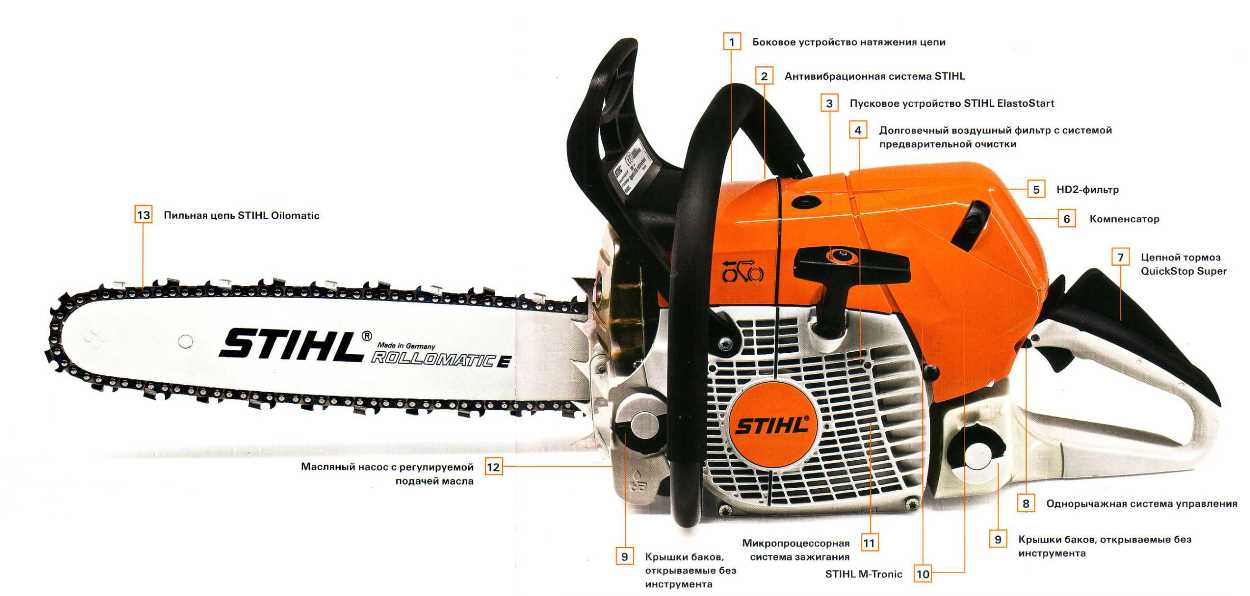

Устройство и принцип работы бензопилы
В конструкцию каждой бензопилы, независимо от модели и ее назначения, обязательно входит несколько основных механизмов и вспомогательных деталей. В основу бензопилы вложен 2-тактный мотор, функция которого заключается в запуске агрегата и поддержании его работы. Цепь – это пильный элемент бензопилы, который приводиться в действие посредством центробежного сцепления. Для комфортной эксплуатации каждый садовый инструмент оснащен рукоятками. В устройство также входит масляный насос, который, в зависимости от модели, может быть регулируемым. Для заправки топливной смесью и маслом в конструкции бензопилы предусмотрены 2 отдельных бака.
Более дорогостоящие модели бензопил могут оборудоваться дополнительными механизмами, облегчающими работу с агрегатом. Из их числа чаще всего встречается уловитель цепи, зубчатый упор и система амортизаторов для подавления вибрации от силового агрегата.
Суть работы бензопилы заключается в следующем: при резком вытягивании шнура стартера в карбюратор подается топливная смесь, которая воспламеняется искрой, образованной системой зажигания. Во время этого запускается двигатель бензопилы, за счет чего в действие приводится цепная одноступенчатая передача, играющая роль своеобразного редуктора. При нажатии на курок газа количество оборотов мотора увеличивается, что заставляет цепь на шине вращаться быстрее.
Устройство и принцип работы двигателя бензопилы
Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .
Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:
- Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
- Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
- Шатун — это часть, за счет которой соединяется поршень с коленвалом
- Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы
В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.
К двигателю подключены следующие механизмы:
- Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
- Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
- Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
- Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
- Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма
Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .
https://youtube.com/watch?v=bRP_CeJ__U8%3F
Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.
Электрическая бензопила в разрезе
Двигатель бензопилы в разрезе представлен на фото ниже.
Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.
