Вакуумный насос своими руками: пошаговое описание разных вариантов изготовления устройств для откачки воздуха

Виды и область применения

Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.

Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.

Основные виды вакуумных приспособлений:

• Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.
• Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
• Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.

Видео – Вакуумный насос своими руками

Любой человек знает, что такое насос, и хотя бы раз пользовался им. Но вакуумная конструкция — это совершенно другое дело. Многие считают, что подобное приспособление используют в исключительно производственных целях, а для личного применения оно не подходит. Но они ошибаются. Устройство отлично подходит и для домашних нужд, но цена его высока. Поэтому многие задумываются о том, чтобы сделать вакуумный насос своими руками.

Как правильно выбрать вакуумное насосное оборудование

Современные производители предлагают множество моделей вакуумного насосного оборудования, что несколько затрудняет выбор таких устройств, активно используемых сегодня как в промышленности, так и в быту. Между тем эффективность такого оборудования во многом зависит именно от правильности его выбора, при осуществлении которого следует ориентироваться на целый ряд параметров.

Сначала следует определиться с тем, какие задачи должно будет решать выбираемое устройство. Для бытовых целей выбирают оборудование невысокой мощности, для промышленных – агрегат с соответствующими техническими характеристиками.

Насос вакуумный ВВН1-50ТМ производительностью 50 кубических метров в минуту

Основными техническими характеристиками, на которые ориентируются при выборе вакуумного насоса, являются:

• максимальный уровень вакуума, который способно создавать такое оборудование;
• скорость, с которой устройство создает вакуум в замкнутом объеме;
• начальное давление (так называемый предварительный вакуум);
• максимальное значение выпускного давления;
• производительность, с которой способно работать выбираемое оборудование.

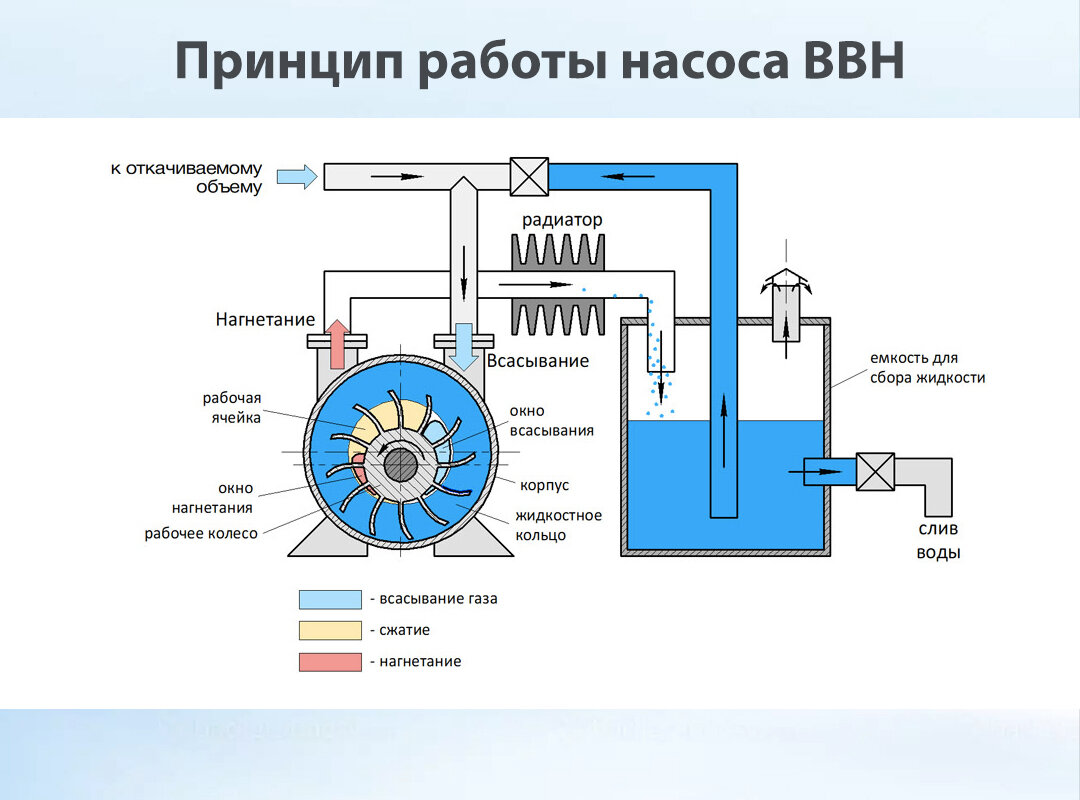

Основные технические параметры насосных агрегатов ВВН

Начальным называют давление, которое создается на выходе из насоса в самом начале его функционирования. Максимальным считается такой уровень создаваемого насосом вакуума, при котором оборудование функционирует со своей номинальной производительностью. Максимальным выпускным называют наибольшее значение давления, создаваемого в напорном патрубке. Следует иметь в виду, что некоторые модели вакуумных насосов не способны выводить в атмосферу газ или воздух, который они откачали из закрытого объема. Для нормального функционирования таких насосов к их напорной магистрали подсоединяют форвакуумные устройства. Все перечисленные выше типы давления, как правило, измеряются в Па.

Вакуумный насос с электрическим двигателем и трубчатым ресивером, используемый для откачки воздуха при безанкерном закреплении бурильных установок

Скорость, с которой вакуумный насос откачивает воздух или газ, указывает на то, какой объем откачиваемой среды пройдет через выпускной патрубок при нормальном уровне давления. Производительность, с которой работает вакуумная помпа, рассчитать достаточно просто, для чего необходимо умножить значение скорости работы устройства на значение давления, при котором такая работа осуществляется.

При выборе вакуумного насоса также следует учитывать конструктивные особенности такого оборудования. От данного параметра, в частности, будет зависеть, насколько простыми будут эксплуатация, техническое обслуживание и ремонт вакуумного насоса

Кроме того, надо обратить внимание на такие характеристики выбираемого оборудования, как число оборотов; мощность, которую потребляет приводной двигатель; количество ступеней откачки; объем используемой рабочей жидкости и ее расход, а также размеры и вес устройства

2 Как сделать вакуумный насос?

Вакуумный аппарат самостоятельно возможно изготовить из таких устройств:

• холодильный компрессор;
• шприц;
• ручной автокомпрессор.

В зависимости от исходного материала, вакуумные насосы своими руками используются в разных сферах и для различных целей.

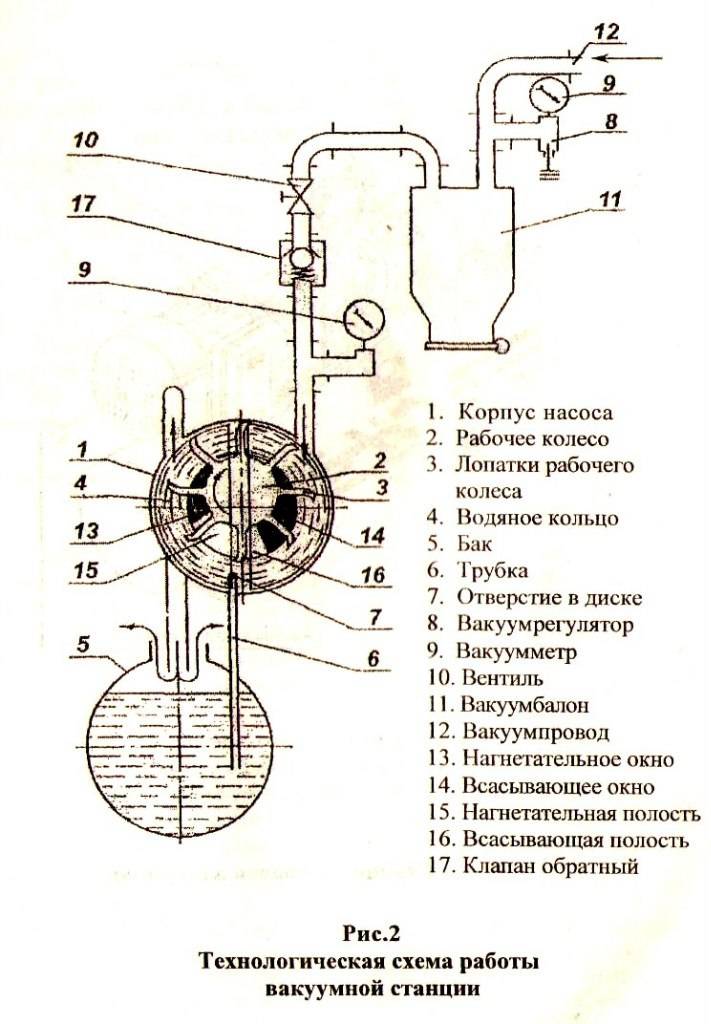

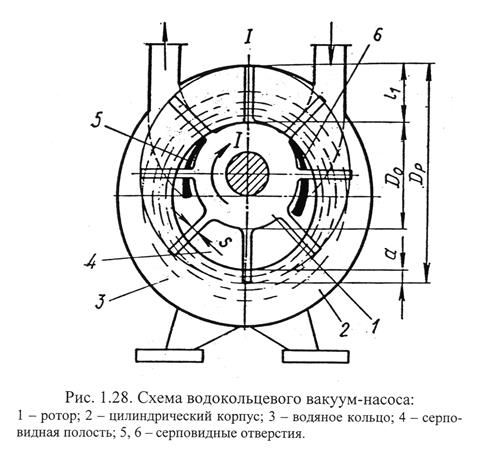

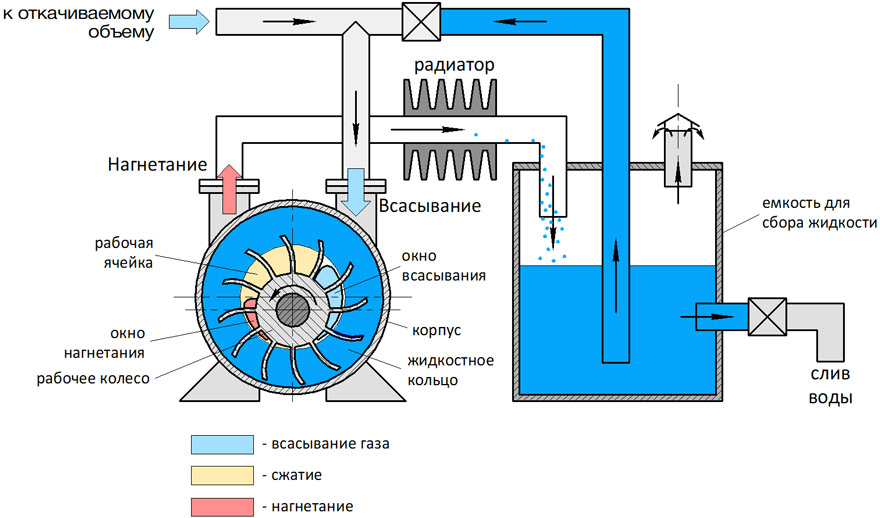

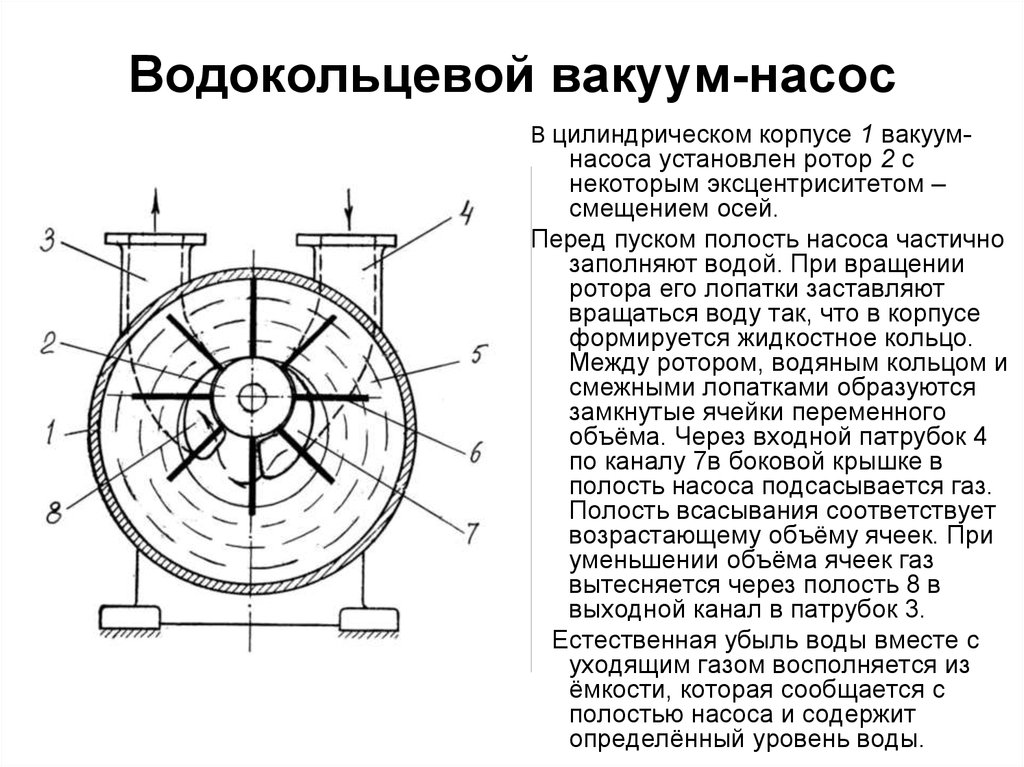

2.2 Как сделать вакуумный насос водокольцевого типа?

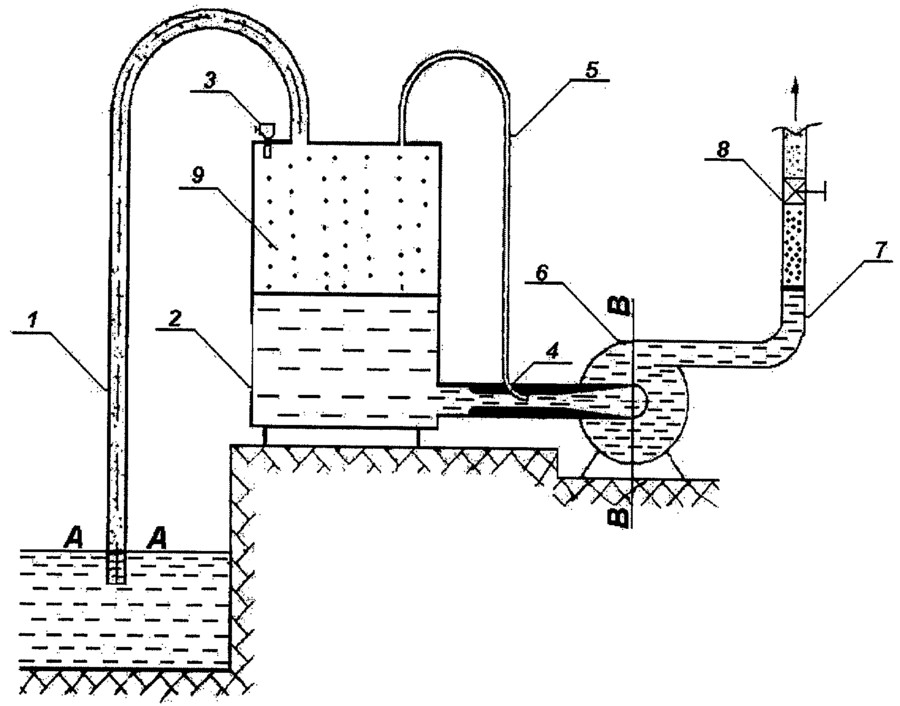

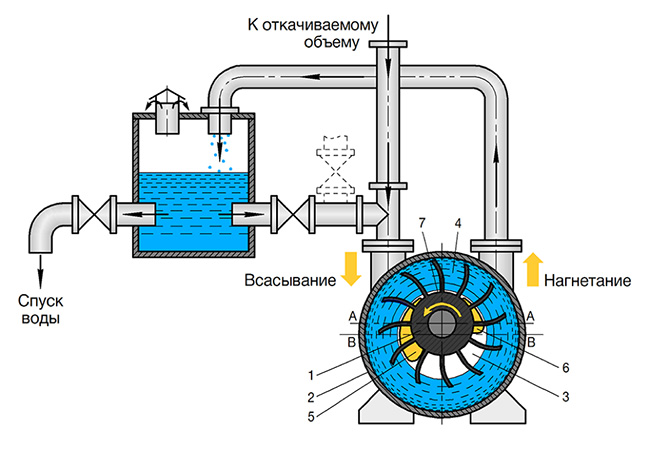

Аппараты для откачивания воздуха водокольцевого типа используются для сельхозтехники. Откачивает газ с примесями влаги и пыли.

Принцип сооружения:

• внутри цилиндрического корпуса размещается рабочее колесо, с радиальными лопастями. Колесо не должно соприкасаться с корпусом. Рабочее колесо вращается с помощью двигателя. Помпа наполняется водой;
• Поступление жидкости происходит с бака или нагнетательного патрубка;
• Съемник напрессовывает подшипник. Для напрессовки в отверстия пластин вставляются шпильки. Затягивая гайки будет происходить напрессовка пластины на вал.

2.3 Вакуумный насос своими руками из аквариумной помпы

В домашних условиях переделать аквариумный компрессор не составит большого труда. Для этого достаточно клапаны, находящиеся на разъемных креплениях, поменять местами. Для предотвращения образования конденсата, в корпусе сверлится отверстие.

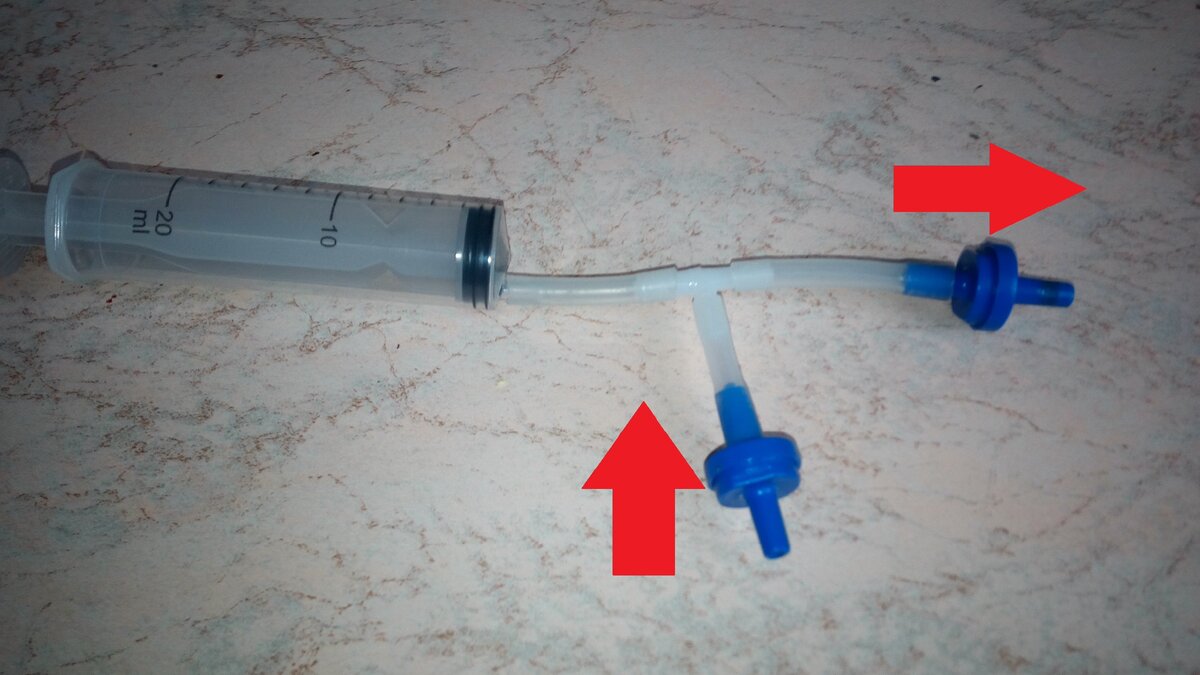

2.4 Аппарат из шприца

Это самый бюджетный и быстрый способ самостоятельного изготовления вакуумного устройства.

Схема изготовления:

• нам понадобится шприц (лучше использовать пятидесяти кубовый) трубка, обратные клапаны, совпадающие по диаметру;
• отверстие делается в центре трубки. В отверстие размещается шприц;
• два обратных клапана размещаются по обе стороны трубки. Первый клапан-всасывающий, второй-выпускающий;
• всасывающий клапан крепится к жесткой трубке;
• производя движения шприцом, в необходимой емкости будет происходить откачивание воздуха.

2.6 Как насос изготавливается из автомобильной помпы?

Последовательность изготовления:

сток с манжетой снимается из открытой на гильзе крышке; после откручивания шурупа извлекается манжета; перевернув ее обратной стороной, прикручивается на место. Шток размещается на свое место; к образовавшейся всасывающейся трубке подключается готовый обратный клапан

При установке обращают внимание на то, что воздух должен поступать в гильзу. Для этого в клапан дуют; к обратному концу клапана присоединяется трубочка. Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу

Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу.

Такой самодельный вакуумный насос создает разреженную среду в судке для пищевых продуктов или чехле для хранения одежды.

При эксплуатации аппаратов возникают поломки. Изучив материалы и модель агрегата, ремонт вакуумного насоса, осуществляют самостоятельно. Самостоятельно отремонтировать свой агрегат без обращения к специалистам возможно при ознакомлении с конструкцией устройства.

Для создания вакуумного агрегата достаточно иметь исходный материал. От типа исходного аппарата зависит сложность изготовления и назначение вакуумного насоса. Преимуществом самостоятельного изготовления агрегата вакуумного является экономия денежных средств.

Обыватели давно успели оценить достоинства вакуумного способа хранения продуктов специальных контейнерах, теперь эта технология также используется для хранения семян и транспортирования одежды.

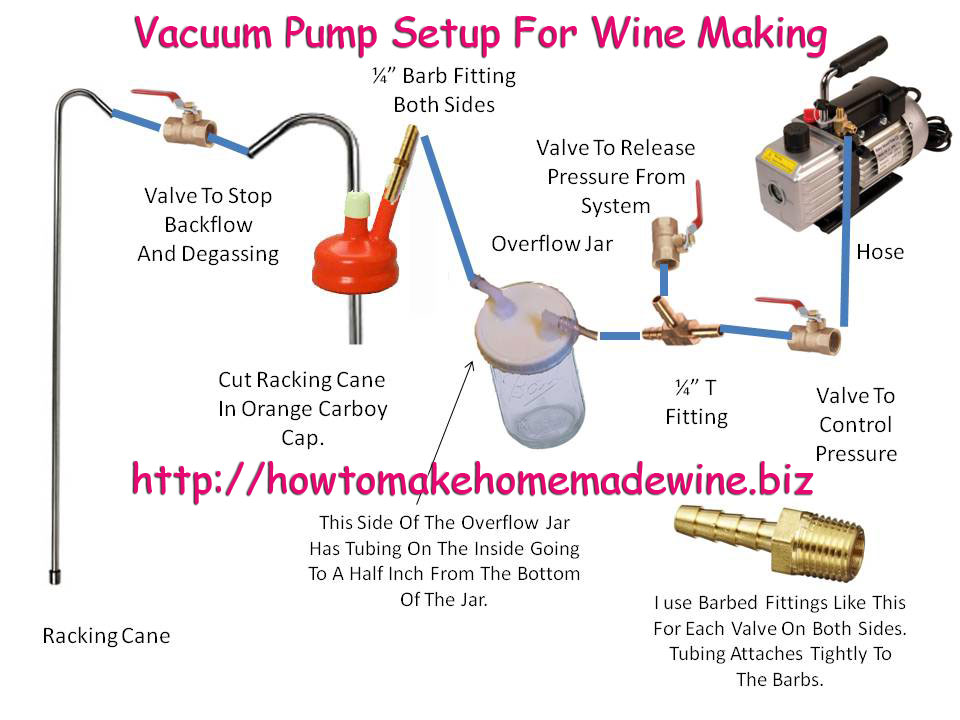

Кроме того, вакуум незаменим в установках брожения и перегонки: с его помощью можно понизить температуру вскипания жидкости и избавить продукт брожения от неприятного запаха.

Для решения всех этих задач понадобится только одно устройство – бытовой вакуумный насос. Сегодня такие приборы выпускаются целым рядом компаний, но стоит ли отдавать свои кровные денежки, если легко можно сделать вакуумный насос своими руками? Как и из чего? Об этом пойдет наш разговор.

• 1 Превращение автомобильных насосов
• 2 Монтирование клапана
• 3 Как сделать вакуумный насос своими руками из компрессора
• 4 Насос из холодильника своими руками
• 5 Переделка аквариумного компрессора
• 6 Ремонт вакуумного насоса
  • 6.1 Электродвигатель неисправен или неправильно подключен
  • 6.2 Нарушилась соосность между приводом и валом нагнетательного механизма
  • 6.3 Заклинило рабочий элемент в нагнетательном механизме
  • 6.4 Вышел из строя подшипник в одном из опорных узлов
  • 6.5 На рабочих элементах появилась накипь, которая мешает насосу нормально работать
  • 6.6 Насос работал в режиме перегрева, вследствие чего некоторые из его деталей быстро износились
  • 6.7 Утечка рабочей среды или ее избыток
• 7 Видео на тему

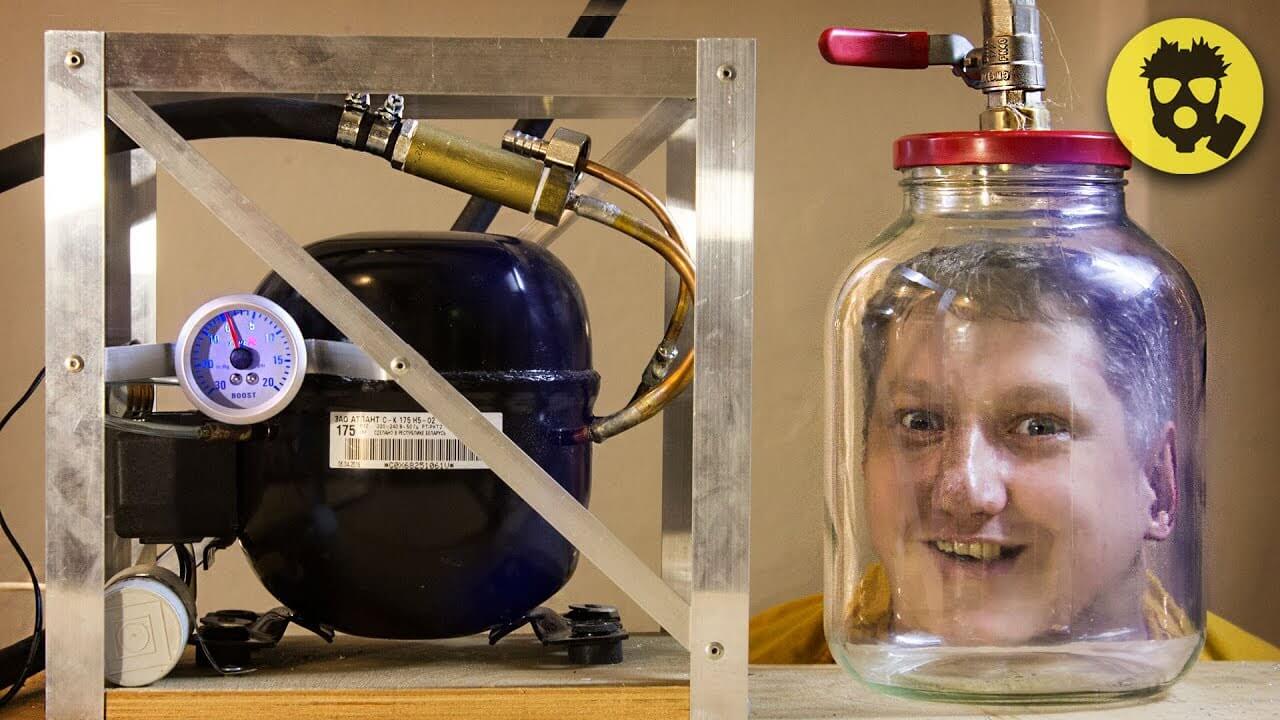

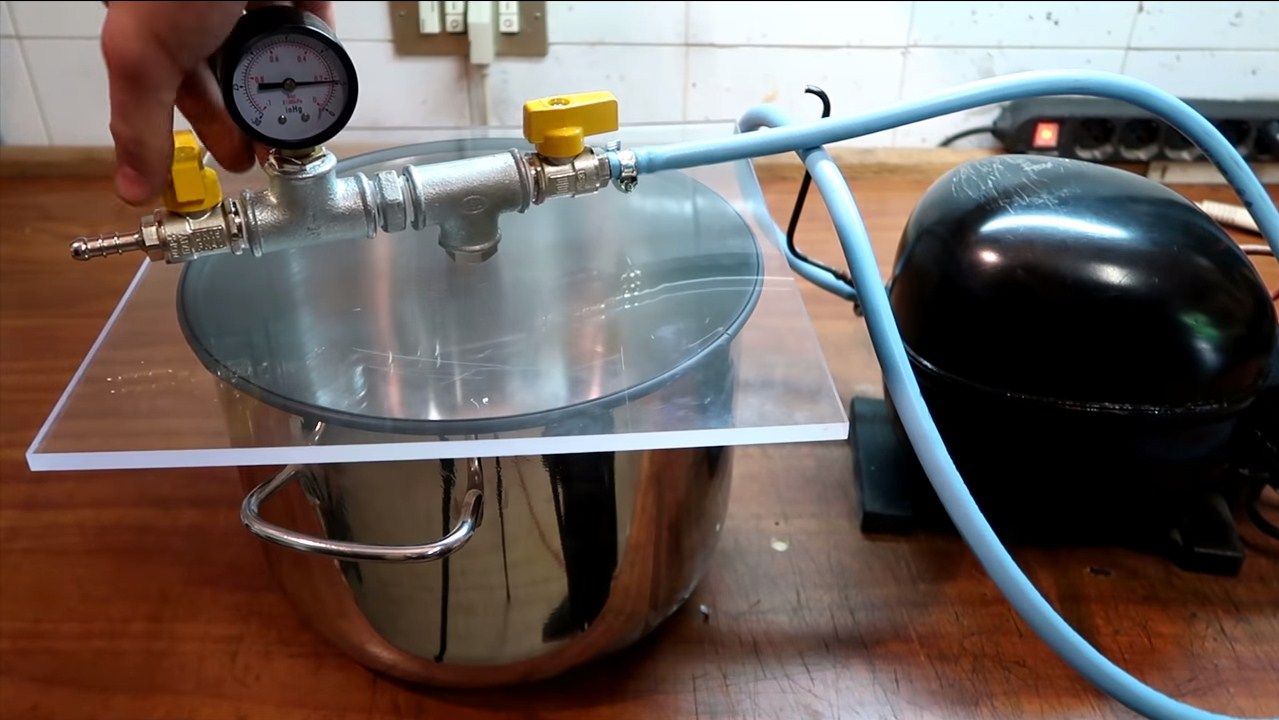

Вакуумный насос из холодильного компрессора

Рассмотрим, как изготовить вакуумный насос своими руками из компрессора. Компрессор от старого холодильника – это почти готовый вакуумный насос.

Но для того чтобы окончательно преобразить его в таковой, придется вспомнить навыки домашнего умельца.

Вот что нужно сделать:

1. При помощи ножовки спилите верхушку компрессора.
2. Извлеките подвешенный на пружинах мотор и соедините всасывающую и нагнетательную линии трубками из маслостойкого материала (продаются в автомагазинах) с имеющимися в корпусе обрезками медных трубок.
3. Теперь для корпуса нужно изготовить крышку. Использовать в этом качестве срезанную верхушку нельзя, так как стекающее по ней масло будет просачиваться наружу. Новая крышка должна быть чуть меньше в диаметре, чем корпус, чтобы ее края оказались внутри него. Ее рекомендуется спаять из латунной фольги, снабдив ребрами жесткости наружным звукоизолирующим покрытием из линолеума. Теоретически оборудовать крышку «дыхалом» не нужно, так как при достаточно плотном соединении всех трубок давление внутри компрессора останется на уровне атмосферного. Однако, на случай непредвиденной разгерметизации установить что-то наподобие сапуна все-таки следует.
4. В отличие от водокольцевого, данный вакуумный насос к безмасляным не относится. Внутри находится масло и его уровень постоянно падает, так как оно в виде тумана выбрасывается через нагнетательный патрубок. Для контроля уровня масла рекомендуется оснастить насос самодельным уровнемером. Он представляет собой часть прозрачного корпуса шариковой ручки (устанавливается вертикально колпачком вверх), присоединенную к корпусу компрессора маслостойкой трубкой. Колпачок нужно слегка открутить, чтобы он пропускал воздух. Для удобства эксплуатации на уровнемере нужно нацарапать поперечные риски, соответствующие уровню масла – минимальному и максимальному.

Переделанный компрессор необходимо поместить в бокс, представляющий собой обшитый любым листовым материалом каркас из стального уголка 25х25 мм.

Чтобы для проверки показаний на масляном уровнемере корпус не пришлось разбирать, врежьте в его боковую стенку лючок. Если насос будет стоять в плохо освещенном месте, рядом с уровнемером можно установить и лампочку для подсветки.

Поскольку масляный насос не терпит попадания внутрь влаги и пыли, перед всасывающим патрубком необходимо установить фильтр. Если откачиваться будет относительно сухой воздух, достаточно установить воздухофильтр тонкой очистки для автомобилей типа ФТ-206.

Компрессор холодильника

Если же предполагается, что откачиваемая среда будет иметь высокую влажность (например, при использовании вакуумного насоса для ускорения процесса испарения в перегонном кубе), на входе придется дополнительно установить ресивер с отстойником или какой-нибудь специальный осушитель.

К нагнетательному патрубку следует подсоединить фильтр-маслоуловитель типа ФВ-6. Для слива масляного конденсата в нем имеется пробка.

Остается установить устройство сброса избыточного давления на участке между нагнетательным патрубком и фильтром-маслоуловителем. Если включить двигатель при наличии избыточного давления на линии нагнетания, он будет раскручиваться слишком долго и пусковая обмотка сгорит. Наилучшее решение – установить через тройник электропневмоклапан и подключить его параллельно с двигателем.

Когда насос будет отключен, клапан откроется. В момент включения на его катушку будет подано напряжение, и он закроется, так что весь нагнетаемый воздух будет следовать через маслоуловитель.

Торговая марка Вило известна на весь мир. Насосы Wilo: технические характеристики и обзор моделей – обо всем этом читайте в статье.

Об особенностях выбора и порядке установки циркуляционных насосов читайте в этом материале.

Вакуумный насос для откачки воздуха своими руками: как сделать и принципы работы устройства

Вакуумный насос, это обычный воздушный компрессор, у которого используется всасывающая сторона.

Из воздушного компрессора вы сможете сделать вакуумный насос на 12 вольт, если вам удастся подсоединить шланг к его воздухозаборнику.

Данное руководство покажет как сделать вакуумный насос своими руками.

Такой прибор пригодится для вакуумизации пищевых продуктов и увеличения срока их годности, или для вакуумной упаковки вещей, так как пакет с удаленным воздухом занимает меньше места, чем обычный пакет с вещами.

Еще можно заняться вакуумным формованием – производством изделий из термопластичных материалов в горячем виде методом воздействия вакуума.

Создаваемое таким устройством разряжение в несколько раз выше, чем может создать обычный пылесос (около 0,8 кгс/кв.см, или 0,08 МПа).

Такого разряжения достаточно для применения насоса в производственных нуждах, в которых используется вакуум.

Компрессор для накачки автомобильных шин в магазине стоит около 1300 руб. Еще придется приобрести некоторые запчасти и клей.

Также потребуется:

• Около одного метра ПВХ трубки с внутренним диаметром 6 мм.
• Пластиковый соединитель типа «елочка» для трубки внутренним диаметром 6 мм.
• Эпоксидная смола (холодная сварка).

Все эти материалы легкодоступны и могут быть приобретены в магазине.

Поскольку 12-вольтовый насос потребляет ток около 4 А, для него будет нужен достаточно мощный источник питания постоянного напряжения. В качестве источника тока можно использовать автомобильное зарядное устройство на 6 А.

ПРИМЕЧАНИЯ.

Если вы будете использовать дешевый воздушный компрессор для накачки шин, такой как Harbor Freight стоимостью 700 рублей, не ожидайте от него слишком многого. (Дешевый насос будет работать только в течении нескольких минут, далее он перегреется.

Хороший компрессор может непрерывно работать до часа). Дело в том, что компрессор не предназначен для работы в качестве вакуумного насоса.

Включайте его в работу на период от 1/3 до 2/3 времени, указанного в паспорте на компрессор, затем давайте ему остыть в течение 5 минут.

Вот несколько советов по использованию насоса и ограничениях в использовании:

Для вакуумного упаковывания:

• Не используйте насос для вакуумирования больших объемов продуктов или вещей, а также для создания вакуума в емкости с утечками воздуха.
• Используйте для вакуумирования небольшие емкости и заполняйте их объем продуктами (вещами) по максимуму, чтобы откачивать из них минимум воздуха.
• Отключайте время от времени насос, чтобы охладить его.
• Если по прошествии большого времени, насос не может создать вакуум, значит где-то имеется утечка.

Для вакуумного формования:

• Не пытайтесь откачать воздух из 100-литрового резервуара этим насосом.
• Чтобы уменьшить нагрузку на вакуумный насос, используйте двухступенчатую систему откачки воздуха: вначале большая часть воздуха откачивается с помощью пылесоса, затем в работу включаются вакуумный резервуар с вакуумным насосом: ссылка.
• Не запускайте насос в работу, пока разряжение в системе не упадет до 0,8 кгс/см2. Обычно, для формования изделий достаточно разряжения в пределах 0,6-0,7 кгс/см2. Поэтому не стоит лишний раз, для увеличения разряжения на пару десятых атмосфер, включать вакуумный насос, во избежание его быстрого изнашивания.

Особенности насоса для откачки воздуха

В зависимости от сферы применения, потребностей в мощности, вакуумные насосы отличаются своими характеристиками. Основные параметры, которые являются показательными при выборе устройства:

• объем воздуха, который насос откачивает за определенное время при допустимом давлении;
• объем входного (заборного) отверстия, который влияет на скорость работы;
• уровень давления при входе и выходе воздуха (максимально допустимый);
• рабочее давление, создаваемое вакуумным насосом (средний показатель между минимальным и максимальным);
• остаточный уровень давления без выпуска воздуха (минимальный показатель);
• уровень минимального рабочего давления;
• энергозатратность за единицу времени;
• объем антифриза, необходимый для охлаждения системы;
• время, за которое насос выходит на рабочую мощность (от момента запуска до начала работы).

Характеристики общие, присущие всем вакуумным насосам, могут изменяться в зависимости от видаприбора для откачки воздухаи принципа его работы .

Виды вакуумных насосов

Принцип работы зависит во многом от типа устройства, поэтому целесообразным считаем рассмотреть существующие виды насосов, производящих выкачивание воздуха.Самодельный вакуумный насос для откачки воздуха

Наиболее распространенная классификация выглядит следующим образом. Для получения среднего и низкого вакуума используют механический тип насосов. К ним относятся двухроторные, жидкостно-кольцевые, пластинчато-роторные, пластинчато-статорные, турбомолекулярные, поршневые.

Пластинчато-роторные насосы

Пластинчато-роторные в своей основе имеют ротор, вращающий 2 пластинки, которые прижаты пружиной к краям камеры. Они делятся на одно, – и двухступенчатые. Разница кроется в количественном оснащении камерами, в которые поступает удаляемый воздух. Двухступенчатые устройства, в отличие от одноступенчатых, создают разряженное давление повышенного значения. (Предельное остаточное давление одноступенчатого – 1,33 Па, двухступенчатого – 0,133 Па).

Смазочным веществом выступает масло, использование которого значительно продлевает срок эксплуатации механизма, предотвращая рабочие органы от перегрева. Скорость откачки колеблется от 0,21-3 л/с. Производительность 4-1600 куб. м в час.Простейший механический вакуумный насос

Пластинчато-статорные применяются для создания начального форвакуумного давления на входе насоса, предварительного разрежения в системе.

Турбомолекулярные изделия

Чтобы получить «безмасляный» высокий вакуум были сконструированы турбомолекулярные насосы, получившие широкое распространение. Они представляет собой осевой многоступенчатый компрессор с такими элементами, как статорные диски, жестко укрепленные на корпусе, вращающиеся диски, помещенные на роторе. Диски с радиальными пазами составляют рабочий механизм насоса.

Вращение ротора со скоростью свыше 1000 об/мин. обеспечивается электродвигателем. В их арсенале – ряд преимуществ: откачка конденсируемых паров, устойчивость к резкому повышению давления; быстрый запуск, высокая степень сжатия воздуха, высокое предельное разрежение (достигает вплоть до 10-7 Па). Однако есть и недостатки – это сложность устройства, необходимость разбора всей конструкции при очистке, большие габариты, высокая цена.

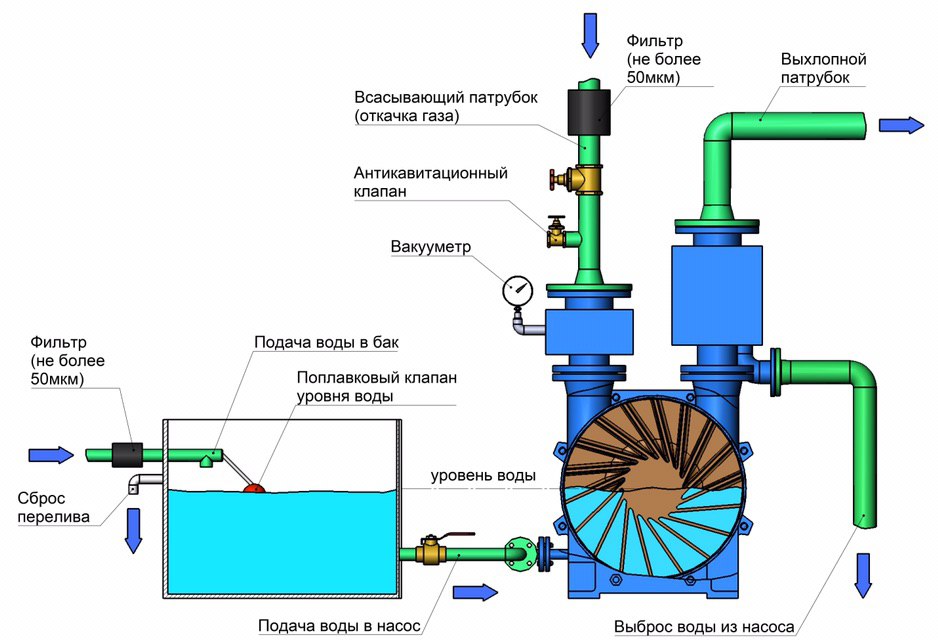

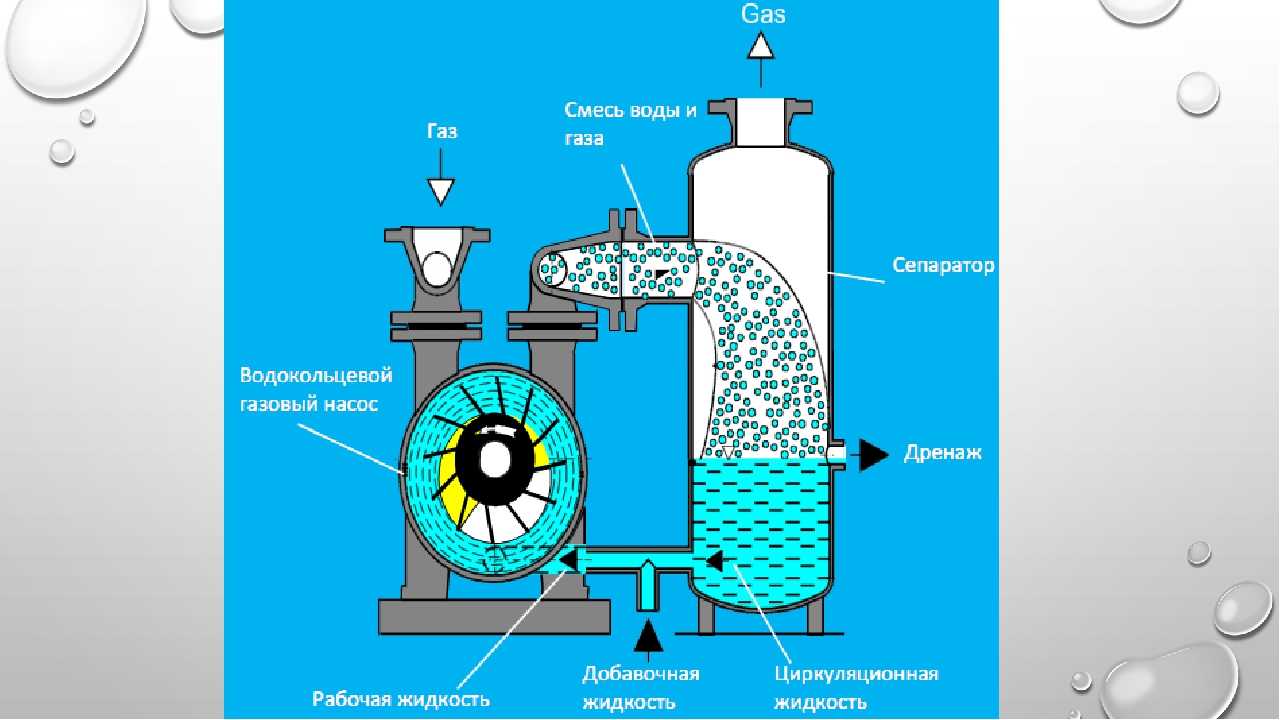

Жидкостно-кольцевые механизмы

Жидкостно-кольцевые механизмы считаются самым старым видом вакуумных насосов. В конструкцию вошли: барабан, наполненный частично водой, ротор с лопатками. При его вращении на жидкость воздействует центробежная сила, в результате чего вода прижимается к внутренним стенкам барабана. Водокольцевые электронасосы проверены временем, но расходуют много энергии, поэтому теряют свою популярность. Плюс – простота функционирования и конструкции.

Производительность равна 300 куб.м в час, производимый вакуум находится в диапазоне 33-1013 мБар. Установки способны откачивать загрязненные и опасные потоки.

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено применение аппарата на промышленности в таких целях:

• Использование для производства мешков и на упаковочных лентах;
• Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
• Очистка рыбы или овощей, переработка пищевых продуктов;
• В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
• Использование в очистных устройствах для очистки окружающей среды:
• В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

Это интересно: Устройство гидравлического домкрата и принцип его работы: разбираем во всех подробностях

Вакуумный насос в быту

Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах. Это могут быть как полиэтиленовые пакеты, в которых вы собрались хранить продукты питания или теплые вещи, так и Сплит-системы кондиционеров. Система вакуумного усиления торможения в транспорте значительно увеличивает срок эксплуатации.

На первый взгляд кажется, что острой необходимости в вакуумных системах в быту нет. И это действительно так. Однако попробуйте собрать своими руками простейшую вакуумную помпу и вы будете удивлены, сколько ей найдется способов применения.

Что такое насос и для чего он служит, многие знают из личного опыта, но в отношении вакуумного прибора ситуация несколько иная. Это специфическое оборудование изготавливается промышленно и простому обывателю вовсе не интересно, где его применяют. Все же он способен хорошо послужить и для личных целей, но так как высокая стоимость такого оборудования будет неуместна для применения в домашних условиях, то мы рассмотрим, как сделать вакуумный насос самостоятельно, и для каких целей он может потребоваться домашнему умельцу.

Согласитесь, что эксперимент просто ради эксперимента не слишком хорошее занятие. Поэтому, конструируя такой прибор, нужно знать, для каких целей он потребуется вам лично. Итак, зачем нужно тратить время, силы и средства на создание этого агрегата:

Многим знакомо, что такое вакуумная упаковка. Этот целлофановый пакет с клапаном помогает хранить продукты, сохраняя свежесть пищи, и защищает от высыхания и бактерий. Самый примитивный пакет предусматривает, что воздух из него будет выдавлен, а более сложные идут в комплекте с насосом. Изготовив самодельный агрегат, можно откачивать воздух из любого пакета, только нужно будет вручную обеспечивать герметичность упаковки.

В вакуумной упаковке хорошо хранить одежду, так как она уменьшается в объеме. Этот метод особенно хорош, когда нужно много вещей утрамбовать в чемодан.

• Те, кто работает с изделиями из дерева, для придания ему привлекательного вида пропитывают его маслом, однако этот процесс можно ускорить и сделать более эффективным, если держать емкость с маслом в вакуумной камере. В таком случае внутреннее давление древесины выдавит само из себя воздух, впитав масло.

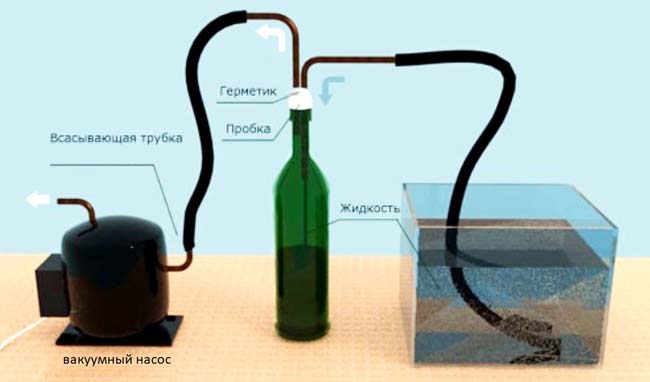

• Можно откачивать жидкость, но не прямо через насос, а используя для этого ресивер и емкость для жидкости.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

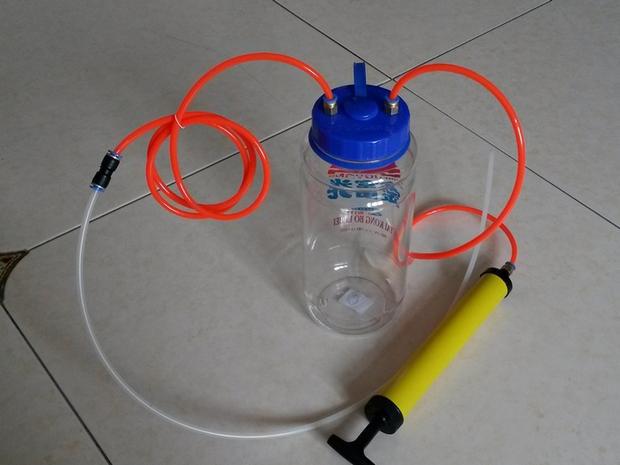

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

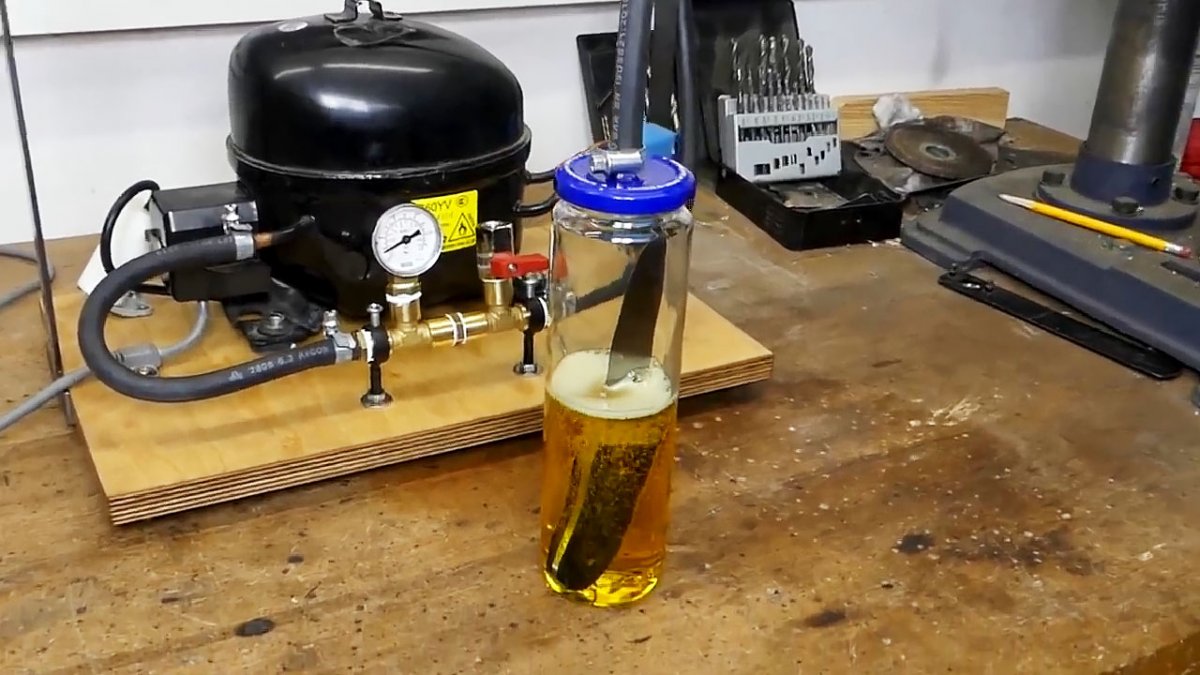

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.
