Замена насоса бензопилы штиль

Наиболее распространенные виды неисправностей бензопилы

Эксплуатация бензопилы штиль 180 осуществляется в соответствии с инструкцией, прилагаемой к инструменту. Систему пуска пользователь включает после того, как будет убежден в наличии масла, бензина, и удостоверится в правильности натяжения цепи.

Работа с инструментом начинается после его безопасной фиксации в руках. При обнаружении отказа работы инструмента, необходимо определить чем вызваны неисправности бензопилы штиль.

Причинами, вызвавшими неисправность инструмента могут быть:

• появление протечки в масляной системе;
• образовавшиеся обрывы в шнуре картера;
• неисправности карбюратора;
• попадание воздуха в картер через сальники;
• изношенное состояние червячной шестерни в маслонасосе;
• не появляется искра на сечении зажигания;
• изношенность ведущей звездочки;
• нарушение целостности проушины под рычагом управления.

Для проведения самостоятельного ремонта, вышедшей из строя бензопилы штиль, применяются инструменты, которые имеются в запасе у каждого потребителя.

• отвертки;
• ключи торцевые и гаечные;
• шестигранники;
• вакуумметр, применяемый для определения дефектов в сальниках, карбюраторе, картере;
• воздушный компрессор, используемый при продувке и очистке узлов и агрегатов;
• т-образный ключ STIHL Torx 27;
• стопор, ограничивающий ход коленчатого вала;
• съемник под подшипник.

Можно ли ремонтировать пилу своими руками?

Это самый 1-ый вопрос, возникающий перед обладателем бензопилы Штиль 180, которая по каким-то причинам закончила нормально работать. Ответить на который совершенно точно не получится. Правильным будет сказать: можно, но необходимо ли? Создавать ремонт бензопилы в сервисном центре естественно дороже, чем испытать поправить проблемы своими руками, но пользуясь услугами профессионалов, вы получаете гарантии и уверенность в том, что бензопила будет верно настроена и отрегулирована. Замена насоса требуется только в том случае, у бензопилы штиль 180. В общем, выбор за вами.

Очередной небольшой аспект, касающийся выбора чинить без помощи других либо нет, это то, что для диагностики бензопилы и её предстоящей разборке и ремонта, нужно иметь некие специальные инструменты и определенные познания конструкции пилы. В неприятном случае у вас не получится даже открутить и снять маховик, не повредив при всем этом.

Проводя самостоятельный ремонт пилы, очень нередко обламывают дюралевые лопасти вентилятора, расположенные на маховике. Это происходит так как при разборке не употребляют особый стопор коленвала, а пробуют зафиксировать методом установки отвертки меж корпусом пилы и лопастями маховика, что приводит к грустным последствиям. Гайка маховика имеет суровый момент затяжки, а лопасти хрупкие и не способны выдержать подобного усилия.

Работы по настройке бензопилы

Работы по регулировке бензопилы подразделяются на две группы:

• настройка отдельных узлов;
• профилактическое обслуживание инструмента.

Настройка карбюратора

Карбюратор – один из узлов, обеспечивающих стабильную работу бензопилы. От него зависит скорость набора числа оборотов, выдаваемая мощность, равномерность пиления.

Регулировка узла сводится к выставлению минимальных и максимальных оборотов двигателя внутреннего сгорания, а также к настройке режима холостого хода. Выполняется это самостоятельно или при помощи профессионального мастера.

При правильно отрегулированном, чистом карбюраторе двигатель обеспечивает:

• неподвижность цепи в режиме холостого хода;
• плавный и быстрый набор числа оборотов двигателя бензопилы;
• при работе бензиновый агрегат по звуку похож на 4-тактный двигатель.

Натяжение цепи

Регулировка натяжения цепи осуществляется:

• при установке цепи на бензопилу после операции заточки;
• при ослабление натяжения в процессе эксплуатации бензопилы;
• при замене изношенной или вышедшей из строя цепи на новую.

Натяжение цепи осуществляется специальным винтом. Чаще всего для удобства его располагают на боковой поверхности. Сила натяжения регулируется опытным путём. Штатное положение цепи определяется шиной, при этом нижняя часть цепи не может иметь зазора, поскольку не должна провисать.

Степень натяжения определяется вручную – рукой, одетой в защитную перчатку, производится прокрутка цепи. При штатном расположении цепи в шине движение режущего инструмента должно осуществляться свободно, без особых усилий.

Примечание: при осуществлении регулировки натяжения цепи тормоз должен быть в свободном состоянии – расфиксирован.

Совет: при эксплуатации пилы в зимних условиях натяжение необходимо проводить на прогретой пиле – от повышения температуры металлические элементы расширяются и цепь может провиснуть. По окончании работы натяжение следует ослабить – при остывании может возникнуть излишняя нагрузка от сокращения металла в процессе остывания.

Механизм смазки цепи

Для устойчивой работы цепь требуется смазывать маслом. Эту роль выполняет специальный узел – механизм смазки. В процессе эксплуатации могут возникнуть перебои в его работе:

• недостаток масла в бачке, вследствие чего на цепь будет поступать малое количество смазочной жидкости – необходимо пополнить уровень масла;
• засорение выводящих каналов – требуется произвести чистку и замену фильтра;
• малый диаметр выходного отверстия регулируется специальным винтом.

При штатной работе системы смазки цепи следы от масла можно увидеть, если поднести работающую пилу к светлой незагрязнённой поверхности, например, к свежему срезу дерева (пенёк).

Объём подаваемого масла на цепь зависит от условий эксплуатации. При плотной, вязкой или сырой древесине расход масла должен быть больше. Сухой материал потребует меньше смазочной жидкости.

Сломалась клавиша управления бензопилы Stihl 180 — как устранить

Частая поломка бензопилы Штиль, которая случается по вине оператора, это неисправность в работе механизма управления двигателем. Точнее, когда посадочное место для рычага управления обламывается ввиду своих конструктивных особенностей, для решения этой проблемы потребуется замена корпуса пилы, что сделать самостоятельно достаточно сложно. Рассмотрим алгоритм ремонта своими руками, по которому проходит замена корпуса бензопилы:

• Корпус освобождается от блока рукояток;
• Снимается стартер, для этого с топливного и масляного бака снимаются крышки и раскручиваются винты крепления стартера;
• Далее, через свечное отверстие в цилиндр устанавливается стопор поршня, раскручивается маховик и снимается с вала двигателя;
• Снимается ведущая звездочка и раскручивается сцепление;
• Раскручиваются две гайки на 8 мм, удерживающие корпус воздушного фильтра и карбюратор, модули вынимаются из посадочных мест;
• На следующем этапе раскручиваются 4 винта, удерживающие двигатель на корпусе. В корпус бензопилы Штиль 180 в месте установки винтов крепления двигателя смонтированы специальные втулки, которые могут самостоятельно выпасть и потеряться.
• Последний момент, это снятие масляного насоса, резинового колена карбюратора и топливного и масляного баков.

Подшипники для цепной бензопилы

Многие сельские жители, а также дачники, фермеры и владельцы больших приусадебных хозяйств имеют в своем арсенале российскую или импортную цепную бензопилу. Это простой и надежный инструмент, оснащенный одноцилиндровым двухтактным карбюраторным двигателем, который можно использовать как при строительных работах, так и для заготовки дров или для ухода за древесными насаждениями. Конструкция бензопил целенаправленно делается предельно упрощенной, чтобы пользователи могли самостоятельно проводить регламентные и ремонтные работы, находясь вдали от больших городов и официальных сервисных центров. Помимо множества других важных операций, таких как замена и регулировка свечей, прочистка топливного фильтра и глушителя, обслуживание и ремонт бензопил включает смазку или замену подшипников

Поскольку они играют одну из ведущих ролей в обеспечении работы бензопилы, этому аспекту обслуживания приходится уделять самое пристальное внимание

Как выбрать масляный насос бензопилы Штиль?

Масляный насос бензопилы Штиль обеспечивает равномерную и постоянную смазку режущих звеньев цепи в процессе их движения и резки древесины. Регулярное смазывание цепи значительно увеличивает её срок службы.

Обратите внимание, на бензиновых пилах Stihl применяется фирменная технология смазки Ematic. Суть её заключается в особой конструкции пильной цепи и направляющей шины, благодаря чему сокращается на половину количество масла, необходимого для смазки режущих зубьев. Но при этом данная фирменная технология позволяет купить масляный насос Штиль как оригинального, так и стороннего производства

Благо от его конструкции эффективность смазывания никак не зависит

Но при этом данная фирменная технология позволяет купить масляный насос Штиль как оригинального, так и стороннего производства. Благо от его конструкции эффективность смазывания никак не зависит.

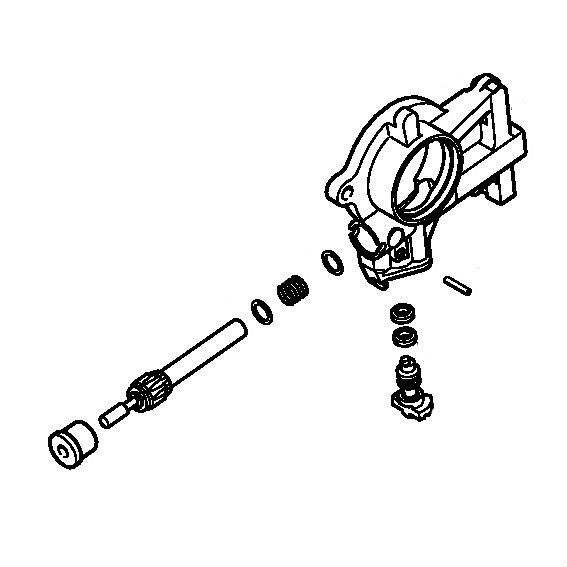

Конструкция маслонасоса, устанавливаемого на самую популярную бензиновую немецкую пилу – Stihl 180, достаточно проста, а потому надёжна.

Привод маслонасоса состоит из пластиковой шестерни с червячной передачей с подсоединённым к ней проволочным рычагом, который передаёт усилие от барабана-звездочки через шестерёнку к червячной передаче.

Жёстко закреплённый с шестерёнкой рычаг обладает характерным загибом, благодаря которому он лучше цепляется с барабаном-звёздочкой, а на последнем, соответственно, имеется специальная прорезь для этого загиба.

На корпусе насоса имеется маслоприёмное отверстие и проточной канал, соединяющий устройство с маслопроводом бензопилы, на конце которого установлен маслоприёмник, дополнительно выполняющий функции фильтра.

Конструкция штилевского маслонасоса – неразборная, поэтому при возникшей неисправности требуется его замена в сборе.

Принцип действия масляного насоса следующий:

1. Увеличение оборотов двигателя пилы заставляет вращаться барабан-звёздочку.
2. Та, в свою очередь, приводит в движение плунжер маслонасоса.
3. Плунжер начинает перекачивать масло к шине, где оно смазывает режущие зубья.

Достаточно простая конструкция устройства позволила освоить выпуск маслонасосов сторонними компаниями для всего модельного ряда бензиновых пил немецкого производителя.

И это не только Китай. Наш каталог позволяет выбрать масляные насосы, выпускаемые в Тайване, Европе и в Японии.

Кроме того, у нас вы сможете приобрести по выгодной цене запчасти для бензопил всех брендов и моделей, представленных на украинском рынке.

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

• цепь бензопилы абсолютно сухая и не блестит;
• масло из масляного бака не уходит;
• цепь быстро растягивается и это происходит постоянно;
• шину пилы уводит при пилении, в сторону;
• шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.

Причина появления подтеков масла на днище бензопилы

У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.

Неисправности и методы их устранения

Проблемы с масляным насосом можно разделить условно на две категории. Первая – полное отсутствие подачи масла, второе – протекание. В зависимости от типа проблемы и главного «симптома» действовать нужно по-разному.

Нет подачи масла

Если масло на пильную гарнитуру не подается, но протечек вы не замечаете, можно предположить, что плунжер остается неподвижным. Почему плунжер стоит на месте? Он может износиться или же винт, с которым он связан, установлен неправильно. Последний может стоять в неестественном для себя положении, что часто случается из-за неправильной сборки этого узла.

Нужно ориентироваться на +/-, специальные отметки. Такие отметки, конечно, могут быть выстроены в правильном положении, но винт будет стоять не так, как надо (противоположно). Как исправить такую проблему? Просто разобрать помпу и поставить винт, как полагается. Иногда его достаточно провернуть к метке «-«. Винт сам по себе встать на место не может, поэтому он и блокирует движение плунжера.

А как понять, если плунжер износился? Обратите внимание на его торец, точнее на край этого торца, который может сточиться. Тогда на этом месте характерной выпирающей части вы не увидите

Это место со всем краем будет примерно на одном уровне. Как решать эту проблему? Есть два варианта:

• замена плунжера;
• стачивание края торца, что позволит сформировать нужную форму.

Если вы выберите второй вариант, не забудьте обточить выступ по центру. Учтите, что насос после обточки работать будет, но при этом масляный увеличен за счет сдвига плунжера.

Случается, иногда, и другая проблема, когда масло вытекает, но насос не работает как нужно. Тогда нужно проверить входной и выходной шланг. Какой-то из них может отсоединится. Если это случилось с входным, то масло будет течь даже тогда, когда пила не заведена. Если отсоединился выходной шланг, то литься масло будет тогда, когда заведена. Устранить такую проблему легко, достаточно снова присоединить шланги.

Проверка системы зажигания

Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.

Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения

Свечу зажигания выкручивают для проверки ее состояния

Ее внешний вид говорит о многом:

• Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
• Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
• Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.

Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить

Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя

Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.

Неполадки топливной системы

Первым этапом диагностики системы подачи топлива является проверка уровня топливной смеси в бачке.

Основные узлы топливной системы бензопилы 180 штиль

Даже если владелец уверен в наличии бензина, это позволяет исключить создавшийся вакуум в результате засора перепускного клапана. Он предназначен для оптимизации давления в емкости при расходе топлива. Для удобства очистки сапуна бензопилы используют обычную швейную иглу средних размеров.

При осмотре топливной системы стоит обратить внимание на целостность патрубков, герметичность которых может быть нарушена механическими повреждениями или длительной эксплуатацией агрегата. Иногда причиной вытекания смеси и, как следствие, не корректная работа двигателя, заключает в износе резиновых прокладок и праймера (кнопка подсоса)

В данном случае для ремонта бензопилы штиль 180 своими руками требуется приобрести рем-комплект уплотнителей и произвести их замену.

1. Не вращается цепь. Соскакивает цепь.

Причина – износ ведущей звездочки.

Следует отметить, что процесс замены звездочки на данных пилах очень простой. Необходимо открутить две гайки (п.36) крепления крышки (п.34) и снять её, шину и цепь.

Далее снимаем стопорное кольцо (п.25) и шайбу (п.24).

Демонтируем старую звездочку (п.21), устанавливаем новую. Осматриваем подшипник звездочки (п.23), при его износе меняем на новый. Если он в хорошем состоянии – смазываем и устанавливаем на место.

Существуют два вида ведущих звездочек на Stihl MS 180 – цельная и разборная. По нашему опыту лучше использовать оригинальную заводскую цельную звездочку.

Неполадки механизма запуска и зажигания

Причиной возникновения неполадок бензопилы данной модели может быть неработоспособность системы зажигания и узла запуска мотора.

Общий вид зажигания бензопилы 180

Стартер бензопилы Штиль 180 в сборе

Демонтировав свечу из шахты, замеряем зазора свечи бензопилы между центральным и боковым электродом. При его чрезмерной (более 0.7-1.5 мм) величине искра может возникать периодически, а при минимальном (менее 0.7 мм) – недостаточной для оптимального воспламенения топливной смеси.

Если бензин поступает в камеру сгорания, а несоответствие в системе зажигания выявлено не было, вероятной причиной поломки может стать карбюратор. Этот узел предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора прочищаем его каналы и жиклеры с помощью универсальных средств.

После диагностики системы зажигания бензопилы штиль 180 и ее восстановления переходим к поиску неполадок в силовом агрегате, а именно в цилиндропоршневой группе пилы.

Принцип работы бензопилы

Запуск основного двигателя внутреннего сгорания осуществляется посредством стартера. Число оборотов двигателя регулируется через карбюратор, который в свою очередь управляется акселератором. При достижении определённого числа оборотов автоматическое сцепление начинает передавать крутящий момент на цепь.

Читать также: Из какого металла лучше делать ножи

Для получения большей мощности и числа оборотов посредством акселератора через карбюратор подаётся большее количество топлива

Это важно в процессе пиления, так как мощность режущего инструмента будет направлена на обработку дерева

Практические рекомендации

Схема расположения отверстий для смазки.

Прежде чем начинать эксплуатировать бензопилы, нужно провести проверку смазочной системы цепи бензопилы. С этой целью необходимо подержать конец шины, подложив под него бумажный лист. Когда прибавятся обороты, на листе должна образоваться маслянистая полоска.

Грамотная смазка цепи намного увеличивает срок работы гарнитуры бензопилы. Если масла будет недостаточно, то работа устройства будет проводиться насухую. Режущая гарнитура быстро сломается. Трение деталей должно иметь минимальный характер, поэтому все направляющие, шарнирные соединения должны быть покрыты маслянистой пленкой.

Когда цепь движется по направляющей шине, система смазки должна обеспечивать постоянный приток масла. Эту функцию выполняет масляный насос. С его помощью подается нужное количество масла в направляющую шину и ее паз.

Ведущие звенья цепи раскидывают масло на общую длину паза. Гарантией правильного смазывания цепи считается:

• точная настройка масляного насоса;
• полностью заполненный масляный бак;
• правильный выбор масла.

Прежде чем приступать к работе, необходимо постоянно контролировать работу системы смазки. Правильность подачи смазывающего материала определяется по бокам цепи, они должны быть все время смазанными.

Основные параметры цепи бензопилы.

Потребность в смазочных материалах всегда разная. Все зависит от того, что необходимо распилить. Когда длина распила достигает больших величин, дерево имеет высокую твердость и толстую кору, необходимо иметь большой запас масла.

Если происходит задымление режущей гарнитуры или цепь останавливается, можно говорить о большом нагреве. Главной причиной является недостаток смазки. Другими причинами могут быть:

• затупление цепи;
• сильное натяжение.
