Замена сальника редуктора мотоблока крот

Инструкция по эксплуатации

В прилагаемой к мотоблоку Крот инструкции по эксплуатации изготовитель указывает следующую информацию:

• настройка механизмов и устранение неполадок;
• правила техники безопасности при работе с агрегатом;
• особенности использования устройства;
• информация о параметрах и строении сельхозмашины.

Надежная и продолжительная работа мотоблока зависит от правильного и регулярного техобслуживания, а также от грамотного и постоянного ухода. Пользователю необходимо выполнять несложные манипуляции по уходу за механизмом. В таком случае культиватор может прослужить более 10 лет.

В качестве топлива надо использовать смесь бензина марки АИ-80 или АИ-76 и масла марки М-12-ТПТУ или М8В1.

От правильного и регулярного техобслуживания зависит работа мотоблока

Уровень масла должен постоянно контролироваться и при необходимости восполняться до нужного количества

После каждого использованию культиватора важно проводить очищение от грязи. По окончании процедур сельхозмашина протирается насухо, а ее рабочие узлы смазываются

Первый запуск

Правильный запуск мотоблока при первом использование определяет его дальнейшую службу. Этот процесс называется обкаткой и длится не менее 15 часов

До начала и после обкатки важно проверить, соответствует ли уровень рабочих жидкостей норме и долить при необходимости до нужного количества

Процесс обкатки заключается в прохождении таких этапов:

1. Проверка агрегатов, узлов и мотора на работоспособность. Тщательно проверить коробку передач.
2. Определение уровня масла в картере. Запуск двигателя всухую приведет к его заклиниванию.
3. На время обкатки мотоблок не рекомендуется нагружать. Лучший вариант – работа на холостом ходу. В крайних случаях нагрузка на устройство не должна превышать 50% от нормы.

Если соблюдены все требования и первый запуск прошел успешно, то можно с уверенностью утверждать, что детали механизма хорошо притерлись друг к другу

Это важное условие для дальнейшей успешной эксплуатации культиватора

В мотоблоке постоянно контролироваться должен уровень масла

Обслуживание

Обслуживание мотоблока предусматривает регулярное совершение следующих операций:

• регулировочные;
• моечные;
• крепежные;
• контрольные;
• смазочные;
• заправочные и другие работы.

Периодичность таких манипуляций составляет от 5 часов до 1 раза в сезон. Рассмотрим классификацию периодических работ по частоте выполнения.

Каждые 5 часов проводят такие манипуляции:

• очистка зоны около глушителя, всего мотокультиватора, протирка насухо;
• очистка наружных поверхностей головки цилиндра и самого цилиндра;
• замена в редукторе мотора масла (после первых 5 часов работы);
• осмотр крепежных соединений ходовой части и двигателя;
• контроль уровня масла в ходовой части и редукторе;
• контроль герметичности редукторов ходовой части и двигателя, карбюратора, бензобака и топливопровода.

Не рекомендуется нагружать мотоблок на время обкаткиКаждые 25 часов или раз в сезон:

• регулировка клиноременной передачи;
• очистка воздушного фильтра и контроль его состояния;
• проверка креплений резьбовых соединений ходовой части и двигателя с использованием инструмента ЗИП;
• замена масла в редукторе ходовой части.

Через каждые 50 часов или каждый сезон:

• очищение свечей зажигания;
• замена в воздушном фильтре фильтрующего элемента, эту процедуру можно проводить чаще при работе в сложных условиях;
• замена масла в редукторе двигателя (при повышенной температуре окружающей среды проводится чаще – через 25 часов).

Каждые 100 часов или каждый сезон:

• смазывание тросов управления;
• установка новой свечи зажигания;
• очищение и смазывание стартера;
• очищение глушителя;
• замена масла в редукторе ходовой части;
• очищение от нагара канавок поршневых колец, поршня, головки цилиндра, выхлопных продувочных окнах цилиндра.

Следует выполнять предписания, чтобы не допустить возникновения преждевременных неисправностейКаждые 300 часов или каждый сезон:

• промывание бензокрана и карбюратора;
• промывка топливного бака.

Советы и рекомендации

Если вам нужен исправный мотокультиватор, обязательно проходите регулярное техническое обслуживание. Не стоит покупать «левые детали». Регулярный осмотр агрегата профессионалом позволит продлить срок его службы.

После приобретения культиватора необходимо:

• запустить, чтобы выработать топливную смесь из карбюратора;
• все движущиеся детали обработать маслом или специальной смазкой;
• после работ регулярно сливать топливо.

Чтобы устройство ремонтировать как можно реже, следует правильно рассчитать нагрузку. Это защитит оборудование от преждевременной поломки.

Рекомендуем ознакомиться со статьей про карбюратор к60в.

Технические особенности на разных работах

Каждый из выполняемых мотокультиватором видов работ имеет свои технические особенности в подготовке и навеске соответствующих навесных орудий, технологии выполнения:

• Фрезерование, рыхление, прополка – при данном виде работ фреза устанавливается на вал редуктора, с помощью сошника устанавливается глубина рыхления. После запуска двигателя агрегат заглубляется и плавными толчками вперед начинает движение по обрабатываемому участку.
• Посадка картофеля, окучивание – с вала редуктора снимается фреза, и устанавливаются металлические колеса с грунтозацепами. Задние опорные колеса снимают, и устанавливают на культиватор однокорпусной окучник. При посадке нарезают борозду, вручную укладывают в нее семянку картофеля, после чего при помощи того же окучника засыпают высаженный таким способом ряд. При окучивании вместо колес с грунтозацепами на вал редуктора устанавливают защитные колеса. Формирование гребня происходит при движении окучника между двумя рядами культуры.
• Уборка картофеля – с мотокультиватора снимают фрезу и опорные колеса, устанавливают металлические колеса с грунтозацепами и веерную картофелекопалку. Выкапывают картофель, при помощи такого навесного оборудования направляя его ровно по центру рядка. При этом корпус картофелекопалки поднимает клубни, которые, попадая на веер из прутьев, освобождаются от земли и, падая с них, остаются лежать на почве.
• Кошение трав – для покоса передняя фреза снимается, на ее место устанавливаются обрезиненные железные колеса. Сегментная мотокосилка соединяется с передней частью рамы мотокультиватора; привод ее осуществляется при помощи ремня, устанавливаемого на шкивы агрегата и двигателя мотокультиватора.
• Перекачка воды – насосная станция устанавливается спереди мотокультиватора. Привод насоса, как и косилки, осуществляется при помощи клино-ременной передачи. Для откачки воды на соответствующие патрубки насосной станции одевают заборный рукав с фильтром и нагнетающий шланг (опускают в емкость).
• Перевозка грузов – на вал редуктора устанавливают обрезиненные металлические или пневматические колеса, опорные колеса и сошник снимают, на место последнего устанавливают сцепное устройство, к которому при помощи пальца цепляют тележку с кузовом. В тележке перевозят сыпучие и другие грузы весом не более 200 кг.

Важно! При копке картофеля с транспортерной картофелекапалкой и кошении высокой травы для того, чтобы увеличить тяговое усилие и производительность агрегата, на него устанавливают заводской или самодельный ходоуменьшитель

Неисправности и их устранение в мотокультиваторе Крот

Каждая техника, эксплуатируемая для выполнения большого объема работ, со временем выходит из строя. Причин тому может быть много, например:

1. Рабочий ресурс детали прицел к концу.
2. Бракованные комплектующие, установленные на технику в процессе сборки.
3. Неправильная эксплуатация.
4. Несвоевременное и поверхностное техническое обслуживание.
5. Чрезмерные нагрузки на мотоблок, в результате которых детали быстрее выходят из строя.
6. Ошибка в сборке на заводе.

Все эти причины приводят к тому, что техника может:

1. Клинить.
2. Отказываться заводиться.
3. Отсутствие искры во время включения.
4. Выход из строя редуктора.
5. Выход из строя ремня мотоблока.

В данном видео рассмотрим как производить ремонт мотокультиватора:

Все эти неисправности делают невозможным дальнейшую эксплуатацию техники, а как исправить, их знает далеко не каждый. Давайте рассмотрим каждую проблемную ситуацию подробнее и определимся с алгоритмом действий, в случае ее возникновения.

Не заводится

В случае, когда мотоблок отказывает заводится, выполните следующие вещи:

1. Проверьте состояние дренажного отверстия, которое располагается в топливном баке. Если оно засорено, мотор не будет работать.
2. Осмотрите воздушный фильтр. Если он засорился и вышел из строя, замените его на новый.
3. Возможна неисправность свечи зажигания, которая не позволяет запустить двигатель. Причин возникновения проблемы много, и мы рассмотрим их отдельно.
4. Если во время работы на технике из глушителя вырывается пламя – это плохо. Из-за этого может деформироваться шпонка маховика, и вам придется менять ее.
5. Проверьте состояние уплотнителей цилиндра.
6. Убедитесь в исправности прокладки между фильтром и карбюратором. В процессе сборки ее могли неправильно установить, или она износилась.

Качественный уход за техникой увеличит срок ее службы

1. Засорение стопорной илы. Такое происходит после зимы, когда мотоблок стоит без дела в гараже. За это время вокруг иглы скапливается различный мусор, который препятствует дальнейшей работе системы.
2. Убедитесь, что топливо, используемое для запуска мотоблока, соответствует требованиям производителя, и оно качественное. Если это не так, техника будет работать с перебоями, а в дальнейшем и вовсе окажется заводиться.
3. Магнето, выполняющее роль катушки зажигания на мотоблоке, вышло из строя. В таком случае замените неисправную деталь на новую.

Владельцы мотоблоков, которые не уверены в своих силах, должны обратиться к специалистам, которые проведут диагностику и выявят все неисправности. Пытаясь сделать это самостоятельно впервые, вы можете лишь усугубить ситуацию.

Нет искры

Отказ работы двигателя может произойти из-за неисправности свечи зажигания. Причины, почему в моторе нет искры:

Нагар, образовавшийся вокруг свечи за время эксплуатации. Устраняют неисправность путем демонтажа свечи и очистки с нее грязи.
Искра есть, но двигатель не заводится. Такое возможно, когда наконечник свечи увлажнен из-за попадания на него топлива или масла. Решением проблемы станет замена наконечника.
Периодически топливо заливает цилиндр двигателя, из-за чего свеча становится влажной, и искра не проходит. В таком случае удалите излишки топлива и просушите свечу, прокачав двигатель мотоблока стартером вручную.
Свеча вышла из строя

Замените испорченную деталь.
Во время демонтажа свечи обратите внимание на уплотнительное кольцо. Оно играет важную роль в системе.

Клинит

Двигатель сельскохозяйственной техники, которая активно эксплуатируется, может клинить и выходить из строя. Причины такого поведения:

1. В картер поступает мало масла, вследствие чего двигатель отказывается работать.
2. Шатун вышел из строя и требует замены.
3. На головке шатуна, в нижней его части образуется задир. Подобная неисправность возникает в случае недостаточного количества смазки при запуске, ошибка при установке детали, поршневой палец посажен слишком тесно.

При первых признаках заклинивания двигателя разберите его и проверьте основные детали и узлы на целостность. Деформированные, поврежденные или вышедшие из строя комплектующие подлежат немедленной замене. Иначе мотор совсем выйдет из строя и не будет подлежать восстановлению.

Раздел. Работа с мотокультиватором Крот.

7.1. Первоначальный запуск мотокультиватора Крот.

В первую очередь необходимо подготовить двигатель мотокультиватора к работе (Раздел 8).

6. Подготовка мотокультиватора к работе

Установить трубы 8 и 17 в пазы рам 2, 22 (рис. 1), предварительно отвернув гайки болтов 17, 18 (рис. 9). Совместить отверстия труб с отверстиями рам и редуктора и закрепить их с помощью снятых болтов и гаек, предварительно установив необходимую высоту ручек.

Установить хомут 9 на трубы 8, 17 (рис. 1), закрепив его с помощью винтов, гаек и шайб.

Установить рукоятки 12 и 14 в отверстие хомута 9, закрепив их с помощью болтов и контрящих гаек. Крепежные детали прикладываются в сумку для инструмента. На левую рукоятку установить рычаг управления дросселем 13. Убедиться в отсутствии резких перегибов оболочек троса сцепления, заднего хода и дроссельной заслонки. Соединить колодку внутреннюю с наружной электрического соединителя 16.

Наконечник троса сцепления соединить с кронштейном натяжного ролика 14 (рис. 9) с помощью пружины. Установить фиксатор 2 в кронштейн рукоятки 6. Пружина и фиксатор вложены в упаковку инструмента. Троса управления сцеплением, задним ходом и карбюратором закрепить на трубах 8 и 17 с помощью хомутов, прикладываемых в упаковку инструмента.

Для удобства эксплуатации рекомендуется использовать сумку для инструмента (навесную), закрепив ее на трубах 8 и 17 под хомутом 9: верхнюю часть — под шайбы и гайки крепления хомута, нижнюю часть — к трубам с помощью крепежных хомутов 150260004 из ЗИП (в упаковке инструмента).

Сборку роторов и установку их на вал редуктора производить согласно рис. 2

При установке обратить внимание на следующее: роторы состоят из двух различных пар — правой и левой, и устанавливать их следует так, чтобы режущие кромки ножей входили в землю при движении МК вперед

Щиток 29 установлен на МК. Щитки защитные 30 прикладываются.

ВНИМАНИЕ! После полной сборки МК произвести регулирование:

— клиноременной передачи (см. раздел 8. 5.);

— элементов управления карбюратором (см. раздел 8. 4.)

— устройства включения заднего хода (см. раздел 8.13).

Произвести затяжку крепежных деталей, ослабленные гайки затянуть.

Для очистки колеса от почвы установить зазор 7. 10 мм между колесом 23 и кронштейном «а».

Сошник 2 установить согласно рис. 5, закрепив его с помощью специального болта, гайки и фиксатора.

6.2. Расконсервация МК.

Для защиты деталей от коррозии МК поступает в продажу законсервированным. Прежде чем приступить к эксплуатации МК, его надо расконсервировать в следующем порядке:

Снять капот 7 (рис. 1). Протереть чистой тряпкой или ветошью, смоченной в бензине, детали, покрытые снаружи защитной смазкой.

Снять со свечи подавительное сопротивление с экраном и высоковольтным проводом, после чего вывернуть свечу.

Установить МК свечным отверстием вертикально вверх.

С помощью стартера установить поршень в положение верхней мертвой точки.

Через свечное отверстие залить в цилиндр 50. 60 мл чистого бензина или топливной смеси и выдержать 1 — 2 минуты.

Установить МК в горизонтальное положение и произвести прокрутку двигателя стартером 6. 8 раз (до осушения полости цилиндра). В момент прокручивания необходимо нажать и держать в замкнутом положении кнопку останова двигателя.

Промыть свечу бензином, высушить и установить на место; установить на свечу подавительное сопротивление с экраном и высоковольтным проводом, закрепить капот.

Протереть бумагой (ветошью) и промыть в бензине или керосине инструмент. Запчасти расконсервировать по мере надобности.

6.3. Приготовление топливной смеси.

В период приработки (первые 15 часов работы) готовить топливную смесь бензина А-76 или АИ-80 эк с маслом М- 12ТП, АЗМОЛ Старт2Т в соотношении 25:1, с маслом МГ-8А — в соотношении 16 : 1. Тщательно перемешать и профильтровать перед заливкой в бак.

Профилактика и правила эксплуатации

Чтобы предупредить неисправности мотокультиватора Крот, необходимо знать элементарные правила его хранения и эксплуатации. Они зависят от того, какой срок техника будет бездействовать. Если вы не будете пользоваться им длительное время, то вот несколько правил:

• Надо запустить двигатель столько раз, чтобы карбюратор остался пустым.
• Детали машины, которые перемещаются и вращаются должны быть аккуратно смазаны качественным маслом.
• Ежедневное обслуживание обязательно.
• Поверхности мотоблока ежедневно протираются ветошью, пропитанной топливной смесью.
• При выходе из строя каких-либо деталей устанавливайте новые запчасти.

Если Вы хотите эксплуатировать мотоблок «Крот» длительное время, без ремонта, обязательно пройдите техническое обслуживание. Не покупайте дешевые, «левые» запчасти. Только оригинальные запасные детали обеспечат качественную работу вашей техники после ремонта. Регулярный осмотр и техническое обслуживание — гарантия длительного срока службы.

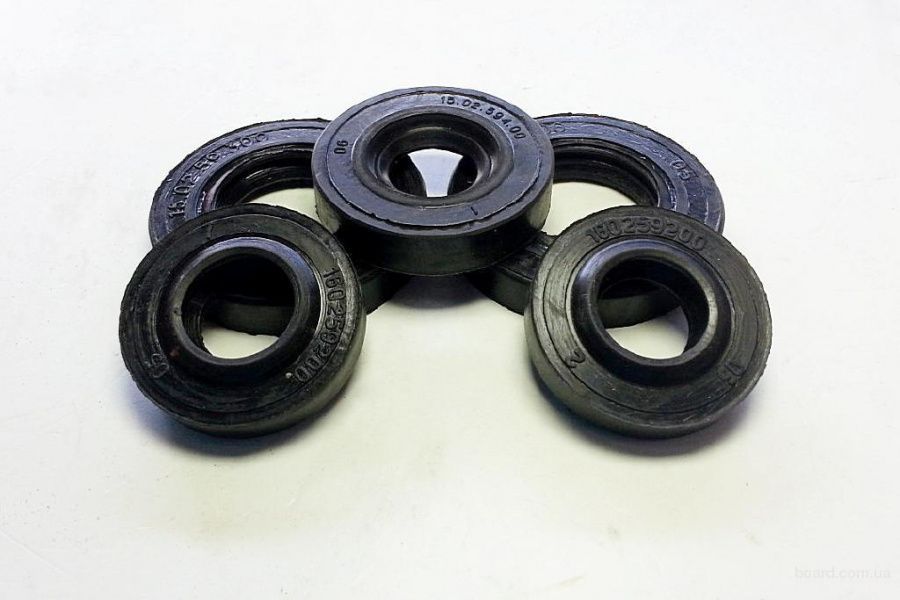

Как заменить сальники

Основная поломка сальников заключается в том, что в них происходит утечка масла. В этом случае нужно срочно производить их замену. К тому же, такая деталь стоит совсем недорого. Ведь если масло с редуктора мотоблока вытечет полностью, то мотоблок просто заглохнет и будет неисправен. Как заменить сальники:

1. Нам нужно снять сначала фрезы из вала отбора мощности.
2. Очищаем ВОМ и крышки от потоков масла и грязи, мусора.
3. Снимаем крышку. Для этого откручиваем все крепящие болты, обстукиваем крышку и только после этого можем ее снять.
4. Производим замену сальника.
5. Насухо вытираем разъем.
6. Если нужно на разъем можно нанести герметик.
7. Прикрепляем крышку на место.

Конструктивные особенности

Устройство мотоблока Крот определяется наличием таких взаимосвязанных узлов:

1. Рама – представляет собой две соединенные полурамы. Конструкция прикреплена к редуктору при помощи болтов.
2. Двигатель внутреннего сгорания – крепится к раме и имеет соединение с входным валом редуктора посредством клиноременной передачи.
3. Кронштейн для монтажа навесного оборудования находится в задней части устройства.
4. Фрезы – надеваются на выходные валы редуктора.
5. Транспортировочные колеса.
6. Топливный бак (расположен в верхней части устройства).
7. Редуктор.
8. Органы управления – находятся на рукоятках культиватора.

Мотор на мотоблок Крот от производителя имеет принудительное охлаждение и представляет собой двухтактный одноцилиндровый двигатель. На нем расположен несъемный стартер, запуск которого производится посредством резкого натяжения троса.

Двигатель для мотоблока Крот имеет рабочий объем от 60 см. кубических и заправляется бензином А-76, в который добавляют моторное масло автол (М-8В1) в пропорции, указанной в инструкции к данной модели (1:20-1:25). В заводскую комплектацию входят свечи зажигания «А-17В», для стабильной работы и предупреждения образования нагара рекомендуется произвести замену на свечу «А-11».

Принудительное охлаждение имеет мотор на мотоблок Крот

Некоторые модели мотоблока Крот комплектуются китайскими четырехтактными моторами. «Родному» двигателю культиватора не хватает мощности, что влияет на производительность механизма. Конструкция рамы позволяет произвести замену двигателя на более подходящий, что избавляет от неполадок в дальнейшем.

Наилучшими вариантами для такого замещения можно назвать следующие модели:

• LIFAN 168FB с диаметром вала 20 мм и мощностью 6,5 л.с.;
• Patriot;
• Honda GC 135;
• Sadko DE-220;
• Forza 160F.

При установке двигателя важно не превысить допустимую мощность. Если взять мотор более 6,5 л

с. редуктор начинает часто ломаться из-за чрезмерных нагрузок.

Размер ремня на мотоблок Крот определяется в зависимости от модели. Существует только три размера, подходящих к моделям этой марки:

1. А13*900 – устройства с импортным четырехтактным двигателем;
2. А13*700 – подходит для первых модификаций с «родным» мотором;
3. А13*750 – подходит для большинства моделей, имеющих диаметр шкива на редукторе 150 мм.

Значение «А13» означает профиль ремня, а цифры 900, 750, 700 – это его длина.

Китайскими четырехтактными моторами комплектуются некоторые модели мотоблока Крот

Стандартные фрезы для мотоблока Крот имеют диаметр 330 мм. Их монтируют на вал отбора мощности. Выбор модели фрез зависит от типа обрабатываемого грунта. Так, для средних и легких грунтов используют 1-2 пары, а для целины потребуется уже три.

Перед возделыванием почвы необходимо приподнять транспортные колеса и установить на прицепную скобу сошник. Именно он будет регулировать глубину обработки грунта. Если обрабатываемый грунт является плотным и тяжелым, то лучше использовать фрезы «гусиные лапки», а для почвы с меньшей твердостью подойдут фрезы с четырьмя или тремя лепестками.

Об устройстве и производителе

Основными элементами культиватора являются редуктор, рычаги, топливный бак, рама, мотор, опора, колесо, а также нож рабочего органа. Передача крутящего момента обеспечивается за счет редуктора, который вмонтирован в двигатель.

Ножи машины призваны срезать пласты почвы, легко их смешивать и измельчать. Управление устройством не требует усилий.

Яркими представителями такой же надежной и качественной техники являются культиваторы Тарпан, Патриот, Чемпион, Стриж, Техас и Викинг. Более подробно о работе культиватора Крот смотрите на видео:

Все это способствует интенсивному росту растений и получению больших урожаев.

Крот является моделью советского и российского культиватора, который начал выпускаться еще в 1983 году. Его производство было налажено Московским машиностроительным предприятием им. Чернышева.

Оно представляет собой ведущую компанию оборонно-промышленного комплекса, в котором работают лучшие специалисты страны. Теперь производство культиватора Крот налажено и в городе Омск.

Сегодня комплекс включает в себя несколько производств:

• литейное;
• гальваническое;
• кузнечное;
• маханосборочное;
• сварочное.

Главными особенностями мотокультиватора Крот всегда были повышенный ресурс двигателя и надежность работы.

Возможные неисправности, ремонт

При всей простоте конструкции, мотокультиваторы Крот чрезвычайно чувствительны к загрязнению отдельных узлов, деталей, механизмов и других составляющих агрегата. Множество проблем при эксплуатации возникает вследствие несвоевременной замены расходных материалов, пренебрежения элементарными правилами ухода за техникой. Иронический лозунг «Танки грязи не боятся» в данном случае не работает.

Рассмотрим наиболее частые проблемы и поломки, возникающие в основных узлах культиватора.

Двигатель

Первые образцы культиваторов Крот имели много нареканий именно со стороны моторов, которые отличались ненадежностью, малым моторесурсом. Владельцы техники на свой страх и риск переделывали сельхозмашины. Зачастую на агрегаты устанавливались новые двигатели, взамен пришедших в негодность родных, от другой садовой техники: Forza, Patriot, Sadko, Lifan.

Благодаря заводским конструкторским разработкам появились модели культиватора с моторами Honda GХ 120, Honda GC 135, Greenfield, GeoTeck, Subaru Robin EY-15D, Hammerman, INNOMOTOR, Briggs&Stratton от известных японских, немецких, американских, венгерских, итальянских торговых марок.

Благодаря современным двигателям, инновационным разработкам, из некогда узкофункционального фрезерного культиватора Крот превратился в универсальную сельхозмашину, которой под силу выполнение любых агротехнических работ по обработке почвы, возделыванию сельхозкультур, а также транспортировка грузов, расчистка территории.

Поэтому, если на вашем мотокультиваторе Крот стоит еще старый двухтактный двигатель, срочно меняйте его на новую модель и смело расширяйте функционал агрегата. Наиболее бюджетным и достаточно надежным вариантом является Лифан, «американцы» и «японцы» будут подороже, но зато впоследствии внимания к себе потребуют гораздо меньше.

Если мотор не запускается:

• пустой топливный бак либо горючее плохого качества;
• сложности с зажиганием;
• последствия декомпрессии в виде деформации выпускного клапана, поломка элементов поршневой группы – необходимо разобрать двигатель и произвести замену пришедших в негодность деталей.

Крот не заводится!

Завелся:

Зажигание

Полностью отсутствовать или не срабатывать зажигание может в следующих случаях:

Если вышло из строя магнето, его меняют, поскольку ремонту устройство не подлежит.
В случае отсутствия искры – возможно, элементарно сгорела свеча, следует поменять на новую.
Закоптившуюся свечу необходимо тщательно вычистить и промыть бензином.
Если искра есть, а техника не заводится, обратите внимание на состояние свечи – если она влажная или мокрая, значит, нарушилась изоляция. Для устранения дефекта достаточно поменять наконечник

В свою очередь, подмокание свечи чаще всего бывает вызвано некачественным топливом.
Из-за чрезмерного намокания свечи и протекания топлива искра также будет отсутствовать, следует прокачать двигатель с помощью ручного стартера, осушив тем самым цилиндр.
Увеличенный зазор между электродами – необходимо выставить оптимальную величину зазора.
Загрязненный воздушный фильтр – наиболее частая причина отсутствия искры, поэтому необходимо систематически проверять его состояние, своевременно менять.
Нарушение целостности топливопровода – следует поменять шланги.
Нарушение изоляции электрической системы.
Проверьте положение пластин маховика – возможно, они подклинивают магнитопроводы.

Замена магнето в культиваторе Крот:

Работа культиватора Крот с отремонтированным зажиганием

Карбюратор

От правильной регулировки карбюратора зависит согласованность процессов при запуске двигателя и дальнейшей его работе. Основная функция карбюратора заключается в создании бензовоздушной смеси, которая после воспламенения приводит в действие сердце культиватора – мотор

Поэтому крайне важно выполнять его регулировку в соответствии с рекомендациями заводской инструкции. Регулировка требуется карбюратору уже по завершении первого сезона работы

Регулировка заключается в установке согласованной подачи топлива и необходимого числа оборотов. Винтами количества оборотов и качества топлива производят необходимую регулировку карбюратора в режиме холостого хода

Кроме этого, важно постоянно поддерживать карбюратор в чистоте

Еще одной причиной того, что мотокультиватор Крот не заводится, особенно после долгих простоев, может быть появление в карбюраторе конденсата из-за перепадов температур. В этом случае придется полностью разбирать карбюратор и чистить. Из-за некачественного топлива карбюратор также может работать не эффективно.

Модернизация зажигания

Что касается ремонта или модернизации зажигания на мотоблоке Крот, то в этом случае предлагаем обратиться к специалистам, поскольку данные неисправности нельзя назвать простыми. В них нужно не только хорошо ориентироваться в схемах, но и знать, как соединить все детали таким образом, чтобы зажигание было исправным.

Но все же, если вы разбираетесь в данной области, тогда смело можно преступить к модернизации зажигания своими руками. Прежде всего подготовьте все нужные запчасти для мотоблока, которые понадобятся для ремонта. Что нужно для такой доработки:

• Берем катушку зажигания, можно с автомобиля, с многократным запасом и в несколько раз мощней, чем предыдущая искра.
• Монтируем катушку зажигания на пластине рулевого управления на мотоблоке Крот.
• На место родной катушки устанавливаем вторую генераторную.
• Устанавливаем маховик с 4 магнитами. Причем каждая катушка генератора имеет свой диодный мост.

Всем владельцам мотоблоков стоит помнить о том, что придерживаясь всех условий по обслуживанию мотоблоков, вы сможете продлить жизнь своего агрегата. Тоже касается и своевременной постоянной диагностики оборудования, и регулярной замены масла. Проделывая такую работу, вы легко сможете обеспечить долгий срок эксплуатации мотоблока Крот. А в случае поломок найти запчасти и для навеса, и для мотоблока Крот (плуга, культиватора и т.д.) не составит никаких проблем.

Культиватор Крот: технические характеристики и назначение

Бензиновые мотоблоки «Крот» состоят из следующих основных частей:

• редуктор;
• рама, закрепляемая на редукторе при помощи болтов;
• рукоять для выполнения ручного управления;
• кронштейн, предназначенный для применения дополнительных видов оборудования;
• рычаги для осуществления переключения оборотов и сцепления.

Для некоторых современных моделей характерно наличие заднего хода, переключаемого на рукояти. Оборудование навесного типа закрепляется на редукторные входные валы.

Назначения культиватора «Крот» следующие:

• вспахивание почвы. Почвенные фрезы устанавливаются на выходные редукторные валы. Колёса поднимаются, а на кронштейн закрепляется сошник, посредством которого осуществляется торможение и регулируется глубина вспахивания грунта. Пара наружных и пара внутренних фрезы относятся к категории рабочих органов и движителей мотокультиваторного оборудования. На достаточно лёгких грунтах допускается дополнительное использование третьего комплекта фрез, что улучшает устойчивость оборудования;
• прополочные мероприятия предполагают установку на внутренние фрезы специальных Г-образных полольников;
• прополочные мероприятия с предварительным окучиванием картофеля предполагают замену сошника специальным окучивателем. Оборудование обеспечивается металлическими колёсами с грунтовыми зацепами;

• для выкапывания картофеля осуществляется установка металлических колёс и грунтозацепов. Сошник меняется на выкапыватель;
• плуговое вспахивание предполагает установку на редукторные валы металлических колёс и грунтозацепов и прикрепление плуга;
• при необходимости выполнить скашивание травы и заготовку сена на переднюю часть мотокультиватора нужно навесить сенокосилку. На редукторныевыходные валы должны быть установлены колёса;
• при перекачивании воды из открытого водоёма на раму необходимо установить специальное насосное оборудование. Для соединения с двигателем используется клиноременная передача.

Очень удобной является обустройство малогабаритной тележкой, грузоподъёмностью до 200 кг. В этом случае выполняется замена на резиновые колёса.

1 Описание мотокультиватора

Как и в любом другом мотоблоке, «сердцем» всей конструкции выступает двигатель внутреннего сгорания (ДВГ). В мотокультиваторах (МК) «Крот» он двухтактный, карбюраторный и, учитывая особенности крепления к раме, он оснащен воздушным принудительным охлаждением.

С ДВГ посредством клиноременной трансмиссии связан выходной вал редуктора. На эти вал надевается одна из частей: фрезы или колёса (подробнее в пункте «Альтернативные модели»). Сам редуктор также прикреплен к раме, которую, к слову, составляют две полурамы.

От того же редуктора идут две рукоятки, служащие для управления МК — они трубчатого типа. На данных рукоятках размещены так называемые органы управления. С их помощью владелец мотокультиватора может управлять оборотами, сцеплением или, если его модификация обладает такой функцией, — задним ходом. Крайней частью мотоблока является кронштейн, используемый для установки на него дополнительных аксессуаров.

Перенос устройства из одного места на другой в выключенном положении выполняется при помощи подъемных колёс. Во включенном состоянии, когда «железный конь» выполняет работу, колёса должны быть подняты.

1.1 Технические характеристики и устройство

Самой слабой частью первых версий МК являлся двигатель, а владельцы этих моделей жаловались на нехватку в производительности. Сейчас эта проблема в силу развития и удешевления производства решена, и МК обладает однотактным мотором с рабочим объемом в 60 кубических сантиметров и мощностью в 2,6 лошадиные силы. Максимальное количество оборотов достигается на значении 5000—6000 в минуту.

Запуск движка производится вручную (с помощью верёвки), при этом стартер несъемный. Карбюратор, установленный в МК-2, имеет маркировку К-60В, воздухоочиститель исполнен в сухом варианте, он также имеет сменный фильтрующий элемент, что также упрощает использование инструмента. В качестве топлива для ДВГ используется бензин категории А-76, смесь бензина осуществляется с маслом М-8В1 (иначе автол) в примерном соотношении 20:1. Объем бака не блещет размерами — всего лишь 1.8 литра, однако, этого хватает, поскольку двигатель не самый требовательный.

Двигатель мотоблока «Крот

Одноступенчатый редуктор (не основной) шестереночного типа использует то же масло (М-8В1) в качестве смазки. Мотоблок «Крот 2» в пассивном положении использует сцепление в выключенном состоянии. Для его включения используется рукоятка, характерным движением, как на мотоцикле. При включении сцепления происходит натяжение клинового ремня, чтобы он не проскальзывал, после чего передается крутящий момент.

Основной редуктор имеет двухступенчатое строение (из шестерен и цепи), а в качестве смазки использует масло с маркировкой ТАД-17, оно трансмиссионное.

Итого, характеристики МК состоят в следующем:

• двигатель (60 к.с. , 2,6 л.с. , 5000—6000 об./мин.);
• карбюратор (К-60В);
• топливо (бензин);
• масло М-8В1 (для одноступенчатого редуктора);
• масло ТАД-17 SAE85W90 (для основного редуктора);
• объем бака (1.8 л);
• стартер несъемный (ручной);
• основной редукт. (двухступенчатый);
• редукт. в блоке с мотором (одноступенчатый).

1.3 Альтернативные модели мотоблока «МК-2»

Первая версия МК-1 (мотоблок «Крот») была создана для узкой специфики применения. Она представляла из себя культиватор фрезерного типа. Однако скорое развитие МК привело к появлению альтернативных моделей, имеющих в наличии дополнительное оборудование. В частности, аппарат обладал ножом для прополки, плугом и косилкой с режущим элементом.

Ищете садовую технику и инструмент? Гусеницы Для Мотоблока для дома. Обзор садового инструмента и техники, отзывы на сайте: fermerinform.ru

Последующие модификации, в виду большой популярности культиватора, оснащались либо редуктором с дополнительной передачей заднего хода, либо производилась замена двигателя на импортный. Так появился альтернативный двигатель на мотоблок «Крот». Разнообразие моделей обогащается наличием версий с другим устройством карбюратора, бензобака и т. д.

Шкив от мотоблока: предназначение и разновидности

Шкив для мотоблока – деталь, внешне похожая на маленькое колесико. Обычно устанавливается между валами. За счет ременной передачи создает между ними вращательные движения. Поэтому шкив мотоблока – основной механизм, которым можно изменить крутящий момент любого техсредства, будь то культиватор или пилорама.Мотоблочные шкивы различаются по:

• материальному исполнению;
• размеру;
• количеству ручьев;
• типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

• монолитными – диаметр до 10 см;
• дисковые – 4-8 см;
• снабженные спицами – 18-100 см в диаметре.

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.
