Заточка пильных дисков по дереву своими руками

Термины, определяющие функцию пильного диска

Пильные диски отличаются количеством зубьев и конфигурацией. Существуют лезвия:

• монолитные или цельные;
• с твердым напылением в рабочей зоне;
• с напаянными твердосплавными пластинами;
• без зубьев, такие как непрерывный обод;
• с широкими и тонкими выступами;
• с отрицательными и положительными передними углами;
• универсальные диски.

Такое разнообразие сбивает с толку при выборе нужного диска. Будем разбираться.

Количество зубьев

Диски с меньшим количеством зубьев делают грубый срез. Преимущество меньшего количества — высокая скорость резки. Для строительных работ достаточно 24-зубного диска диаметра 180 мм. Тонкое лезвие с прорезью подойдет при резке лиственных пород и обрезке, где требуется чистая кромка. Для дисковой пилы 180-190 мм, лезвие с 40 зубцами или выше обеспечит чистую резку.

Эффективность удаления опилок

Положение зуба, когда он направлен вниз к поверхности древесины и образует положительный угол, приводит к быстрому, но грубому пилению. Между ними большой зазор и углубление, что способствует лучшему очищению опилок. На фото Положительный угол наклона зуба. Отрицательный угол зуба режет менее агрессивно, не так быстро удаляют меньше отходов, но срез получается более гладким. На диске угол обозначается: 5 neg — 5 градусов отрицательный, 10 pos — положительный 10 градусов.

Виды зубьев по форме и углу заточки

Этот отличительный фактор пильного диска — угол зубца поперек или перпендикулярно вращению лезвия. Чем выше угол скоса, тем чище и ровнее срез. Некоторые лезвия имеют очень большие углы скоса для резки композитного материала, такого как пластик или другие, подверженные разрыву/сколу при выходе зуба. Скосы бывают плоскими (без угла), чередующимися, сильно чередующимися или с другой конфигурацией, которую обсудим ниже.

Разводка

Это ширина зуба в его самой широкой точке и, следовательно, ширина реза. Если она больше чем толщина зуба, то разводка нормальная. В противном случае разводку выполняют специалисты, используя следующие способы:

• 1 через 2 зуба разводят в противоположную сторону;
• каждый зуб поочередно разводят в разные стороны на одинаковые расстояния от плоскости диска;
• также, но расстояния с разными отклонениями в пределах 0,3- 0,7 мм.

Тонкий пропил вызывает меньшее сопротивление при резании и поэтому лучше приспособлен для маломощных пил. Изначально тонкие диски вибрировали или колебались, создавая проблемы при резке древесины. Новая технология лезвий с конструкцией, уменьшающей вибрацию, внесла некоторые улучшения в сегмент лезвий с тонким пропилом, что увеличило спрос для пользователей беспроводных дисковых пил.

Общие правила заточки циркулярной пилы

Заточка дисков производится ограниченное количество раз. При каждой процедуре, размер зуба уменьшается. Рано или поздно зуб стачивается до критической величины, после которой использование диска станет невозможным.

ВАЖНО! Недопустимо работать на затупленном диске. Помимо ухудшения качества распила, для заточки чрезмерно затупленных зубьев потребуется снять большее количество металла

В целях продления ресурса, заточку производят по двум рабочим поверхностям режущей кромки. При этом толщина снимаемой поверхности уменьшается вдвое.

Схематическое изображение правильной заточки зубьев

Если не нарушать правила обработки, заточку можно производить до 25 раз. Перед заточкой диск необходимо очистить от загрязнений. Механическая обработка нежелательна, лучше использовать моющие жидкости, содержащие в своем составе растворители. Стандартная величина съема поверхности зуба 0,05-0,15 мм. Углы заточки индивидуальны для каждого диска, и указаны в паспорте или непосредственно на боковине.

Маркировка пильного диска с указанием углов заточки

Для заточки дисков существуют специальные , которые механически контролируют выбранные углы для каждого зуба. В зависимости от интенсивности применения, точильный станок может иметь автоматический или ручной привод. В домашних условиях, как правило, используются недорогие модели, в которых поворот диска на следующий зуб и контроль толщины стачиваемого металла осуществляется вручную.

В таких приспособлениях диск фиксируется перпендикулярно точильному камню, устанавливается угол и шаг зуба. Мастер проводит затачиваемой поверхностью по точильному камню фиксированное количество раз и переходит к следующему зубу.

Точильные диски изготавливаются из эльбора, карбида кремния или используют алмазное напыление. Говорить о принципиальном преимуществе одного материала перед другим не имеет смысла. Существуют лишь особенности применения. Например, алмазные точильные камни способны обработать более твердые зубья, но чувствительны к перегреву.

Можно производить заточку вручную, при помощи качественного напильника. Диск при этом лучше оставить в станке. Первый зуб помечается маркером, диск фиксируется при помощи деревянных брусков, струбцины или тисков. По каждой поверхности зуба необходимо выполнить фиксированное количество проходов напильника. Затем выполнить поворот диска на один зуб и повторить процедуру.

Как заточить дисковую пилу своими руками видео

1 Формы зубьев на пильных дисках

Их несколько, и появились они вследствие оптимизации воздействия режущей кромки на распиливаемый материал, который может иметь различные свойства.

Основными формами зубьев являются:

• прямая — используется при продольном распиливании, когда высокое качество не обязательно;
• косая (скошенный зуб) — имеет переменный правый и левый угол наклона задней (иногда и передней) плоскости. Используется для распила как в продольном, так и поперечном направлении. Наиболее распространенная форма для дисковых пил. Такая конфигурация удобна в использовании при подрезке плит с двухсторонним ламинированием, так как не дает сколов по краям пропила;
• трапециевидная — характеризуется долгим сроком удержания режущей кромки в остром состоянии. Обычно на пильных дисках зубья такой формы чередуются с прямыми зубьями, несколько возвышаясь над ними. Трапециевидные зубья, в этом случае, делают черновое пиление, а прямые зубья — чистовое;
• коническая — такая форма зубьев используется при вспомогательных операциях. К примеру, надрезается слой ламината для исключения появления осколков при основном распиливании.

Передняя грань всех зубьев имеет плоскую форму, но в некоторых видах дисковых пил — она вогнута.

Маркировки на дисковых пилах

Это позволяет качественно выполнять чистовое поперечное пиление.

1.1 Углы заточки

Заточка зубьев дисковой пилы проводится с учетом четырех основных углов, которые образуются на пересечении плоскостей:

• передний угол;
• задний угол;
• углы скоса передней и задней плоскости.

Как вспомогательный, учитывается еще угол заострения, который задается величиной передних и задних углов.

Углы заточки зависят от назначения пилы:

• для продольного пиления подходит величина переднего угла от 15 до 20 градусов;
• при поперечном пилении — от 5 до 10 градусов;
• при универсальном применении, в среднем — 15 градусов.

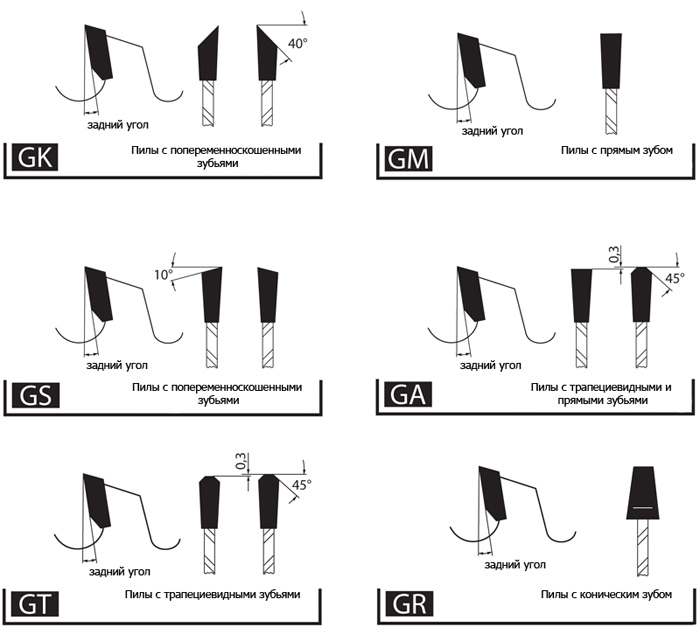

Основные типы зубьев твердосплавных дисковых пил

Углы заточки важно учитывать не только по направлению распила, но и по твердости дерева — чем оно тверже, тем меньшими должны быть передние и задние углы

Заточка дисковой пилы

Дисковая пила превосходит остальные типы пил как по точности, так и по чистоте распила, особенно если нужно резать брус или доски вдоль. Своевременная и качественная заточка дисковых пил значительно увеличивает срок службы данного инструмента.

Рисунок 2. Инструменты для заточки: круглый напильник со специальной державкой; плоский напильник; шаблон для стачивания ограничителя глубины.

Чтобы в домашних условиях произвести заточку дисковой пилы, необходимо приготовить такие инструменты:

• напильник;
• тиски;
• деревянный брусок;
• маркер.

Существуют некоторые признаки, по которым можно определить, что пилу следует наточить:

1. Сильно нагревается защитный кожух двигателя (возможно возникновение из-под него дыма).
2. На пропиле появляются темные следы от зубцов диска и запах горелого дерева.
3. При распиле нужно прикладывать повышенные усилия.

Заточка дисковых пил осуществляется с задней стороны, которая при распиле обращена к обрабатываемой поверхности. Легче всего точить диск, не извлекая его из станка, хотя в случае необходимости можно и вынуть его. При заточке в станке следует отключить установку от электросети, чтобы избежать ее случайный пуск. После этого диск нужно зафиксировать с помощью деревянного бруска, прижав его к зубцам пилы.

Пометьте маркером зубец, с которого начинается заточка.

Если для заточки вам нужно снять диск с циркуляционной установки, то его следует зажать в тисках и проделать точно такие же процедуры, что и в первом случае. По мере заточки зубьев проворачивайте диск в тисках.

Правила заточки пилы.

После того как заточка дисковой пилы окончена, диск вставляется в станок, подключается питание и производится пробный распил. Если при этом слышен сильный шум или наблюдается неровная подача древесины, следует проверить, все ли зубцы имеют одинаковую высоту. Для этого к кромке диска нужно поднести маркер и провернуть пилу на полный оборот в сторону, обратную направлению ее вращения при работе.

После этого внимательно осмотрите диск. На каждом зубце будет нанесена отметина, с помощью которой можно выявить элементы, которые отличаются от остальных по высоте. Такие зубья нужно еще раз обработать напильником для уменьшения их высоты.

Основные методы заточки

Восстановить остроту зубьев режущего элемента дисковой пилы помогают несколько методов – классический, ручной и автоматизированный. В первом случае нужны тиски, во втором – напильник и надфили с алмазным напылением. Заточка с использованием станка считается самой простой процедурой, но требует хороших материальных вложений на покупку оборудования.

Заточка дисковой пилы: классический метод

Затачивать диск начинают с задней поверхности, передняя при этом остается в неизменном положении. Круги при этом можно не снимать с пилы или установить его в тисках. В первом случае станок обязательно отключают от сети. Порядок и принцип действий в обоих случаях идентичны. Диск фиксируют 2 брусками, которые плотно прижимают к зубьям, в одном положении, что позволяет избежать движения обрабатываемого элемента. Боковую сторону первого зубца, подлежащего заточке, отмечают маркером.

По окончании процедуры обязательно проводят проверку работоспособности диска путем распила ненужной заготовки. При этом контролируют работу пилы. Отсутствие посторонних шумов, запаха гари и неровного движения обрабатываемого материала указывает на правильное выполнение операции. Если отмечается посторонний скрип, то рекомендуют закрепить фломастер возле пилы и медленно проворачивать диск. Такая манипуляция покажет, где высота зубьев меньше или больше, чем у остальных.

Как станком заточить диск

Применение специальных станков позволяет быстро и легко поточить циркулярную пилу. Главной задачей выступает контроль за углом подачи диска. Оператор выставляет его 1 раз, а затем перемещает зубья в область обработки, легко прижимая их плоскости к точильному кругу.

Самый простой станок состоит из следующих конструктивных элементов:

• двигатель с системой крепления заточного круга;
• направляющие с перемещаемой подставкой, которая подает полотно пилы в рабочую область;
• фиксатор режущего элемента пилы, удерживающий инструмент в неизменном положении при подаче к заточному кругу.

Перед проведением заточки диск обязательно обеззараживают.

Для заточки есть специальные станки

Ручной способ

Ручной напильник используют для заточки стальных дисков, так как при обработке режущей кромки элементов с победитовыми напайками сложно выдерживать правильный угол. Процедуру проводят, как и в предыдущем случае, после выполнения разводки зубьев.

Ознакомившись со следующими действиями, вы поймете, как точить циркулярку ручным способом:

1. Режущий элемент зажимают в тисках или струбцине между 2 деревянными брусками длиной 100 мм и сечением 50х50 мм, чтобы поверхность находилась в горизонтальном положении.
2. Маркером отмечают первый зуб, который подлежит обработке.
3. Берут напильник, толщина которого позволяет ему свободно проходить в проемы между соседними зубьями.
4. Точильный инструмент прикладывают одной стороной к обрабатываемой поверхности, а другой – к бруску.
5. Медленными движениями с одинаковым усилием осуществляют заточку каждого зуба.

Применение такого метода считают рациональным при нечастом использовании пилы, так как осуществлять заточки в сравнении с другими способами намного труднее и дольше. При частой эксплуатации инструмента лучше приобрести специальный станок.

Как заточить: основные методы

Существует два доступных метода заточки дисковых пил — ручной и при помощи станка. Чтобы в домашних условиях заточить диск правильно, необходимо учитывать некоторые нюансы.

Ручной способ

Особые станки для затачивания кромок пилы редко применяются в бытовых условиях, потому что их стоимость высока. Поэтому при отсутствии такого приспособления, можно справиться с заточкой подручными приспособлениями, например болгаркой. При этом запрещается держать круг в руках, ничем его не зафиксировав. В противном случае не получится добиться достаточного угла среза для дальнейшей работы с материалом.

Чтобы надёжно зафиксировать круг в верном положении, применяют плоскую подставку.

Некоторые особенности:

1. поверхность подставки совпадает с уровнем оси заточного диска;
2. на ней зубчатый круг помещается таким образом, чтобы плоскость затачивания стала перпендикулярной полотну пилы;
3. конструкция устройства дополнена поворотным шарниром.

Подставка поможет комфортно расположить диск пилы для обработки относительно абразивного материала. Перед началом работы проводится чёткая разметка. Для этого используется цветной маркер. Им рисуют линии, которые позволят заточить элемент под нужным углом. Тиски помогут надёжно закрепить диск на поверхности.

Видео заточки диска для циркулярной пилы болгаркой:

С помощью станка

Когда у мастера есть доступ к специальному точильному станку, обработка элементов происходит быстро и эффективно. Это приспособление имеет небольшие размеры, поэтому работать с ним комфортно и новичку. Не возникнет проблем даже при применении в бытовых условиях.

При покупке такого устройства смотрят на абразивный круг. Для его выбора учитываются отдельные нюансы:

• Лучше всего приобрести круг, сделанный из эльбора с алмазным напылением, или из зелёного карбида кремния;
• Если затачивается твердосплавный диск, даже при применении станка могут возникнуть проблемы.

Сам процесс использования станка для заточки предельно прост. Оператор должен удобно расположить диск на устройстве и зажать его с использованием специального фиксатора. Перед началом работы рекомендуется отметить маркером первый зуб. Это поможет не запутаться во время заточки, и не проверять зубья, которые уже подверглись обработке. Для выбора угла заточки на устройстве предусмотрен специальный измеритель. На нём следует установить необходимый угол, после чего устройство выполнит задачу самостоятельно.

Циркулярная пила — полезный инструмент, без которого не обойтись при строительстве. Она помогает делать прорези в поверхностях, а также изменять их форму и размер. Для затачивания дисков используют специальные станки или подручные материалы. Сделать работу собственными руками не так сложно, нужно придерживаться перечисленных рекомендаций и не бояться.

Заточка диска с победитовыми напайками:

Какие зубья бывают на режущих насадках

В основе любого режущего устройства лежат зубья, качество заточки которых влияет на эффективность и производительность. Зубья на насадках изготавливают непосредственно из твердосплавных материалов. Для повышения срока службы, на зубья наносятся напайки из победита, что позволяет продлить ресурс рабочей насадки в 5-6 раз.

Количество режущих зубьев на круге зависит от его диаметра. Зубцы состоят из передней и задней части, которые отличаются по конструкции, а также боковой. Зубья по внешнему виду (геометрии) классифицируются на следующие виды:

• Прямые — разновидность зубьев, применяемые для продольного распила листового материала
• Трапециевидной формы — режущие звенья имеют вид трапеции, что является преимуществом — они нуждаются в заточке очень редко
• Скошенные звенья — самый распространенный вид зубьев, который характеризуется наличием углового скоса на задней или передней части. Такая конструкция позволяет производить распиливание не только древесины, но и прочих видов материалов, как ДВП, ДСП, фанера и даже пластик
• Конические — имеют вид конуса, но их главный недостаток в быстром притуплении, поэтому нуждаются в частой заточке. Применяются не только для поперечного, но и продольного распиливания листового материала

Производители также выпускают диски для циркулярных пил с активными и пассивными звеньями. В зависимости от вида зубьев, различается процесс их заточки. Чтобы правильно наточить зубья на циркулярной пиле, понадобится правильно определить угол их заточки.

Как заточить диск на циркулярной пиле с победитовыми напайками

Часто мастера покупают круги, которые обладают повышенной устойчивостью к износу за счет наличия специальных напаек из победита. Эти напайки продлевают срок службы расходного материала, однако не делает его вечным. Победитовый слой наносится на звенья при помощи специальной напайки. За счет напайки усложняется геометрическая форма зуба, поэтому и процесс затачивания также утяжеляется. Восстановление остроты зубьев необходимо выполнять с учетом точной выдержки.

Чтобы заточить зубья на диске с твердосплавными напайками, понадобится произвести сглаживание режущей кромки до величины 0,3 мм. Чтобы выполнить качественную заточку зубьев с твердосплавными напайками, специалисты рекомендуют использовать для этого специальное оборудование, а также заточные круги с алмазным напылением. Если использовать абразивный круг, то он быстро сотрется, прежде чем диск с напайкой получится заточить.

При восстановлении остроты звеньев учитываются следующие факторы:

1. Заточку пильных дисков надо выполнять не только передней, но и задней плоскости. Начинать необходимо непосредственно с передней части
2. Победитовая напайка при наточке должна плотно соприкасаться с заточным алмазным кругом
3. Время соприкосновения должно быть не более 5 секунд. Учитывать время необходимо для того, чтобы избежать перегревания металла. Если металл будет перегреваться, то произойдет его закаливание, а также снижение твердости

При затачивании нужно также учитывать, что толщина стачиваемого материала не должна быть более 0,15 мм. Если правильно выполнять процедуру, то до полного износа диска с победитовыми напайками проводится не менее 30 заточек.

Это интересно! При заточке дисков нужно учитывать, что зубья могут иметь отрицательный и положительный угол. Если зуб имеет отрицательный угол, то заточить его в домашних условиях труднее, чем положительный.

О рациональности восстановления остроты дисков с напайками нужно принимать решение самостоятельно, так как стоимость заточного круга с алмазным напылением порой дороже, чем приводное электрооборудование.

Требования к работам

Существует также ряд требований к работе, соблюдение которых необходимо для безопасности и качественной заточки инструмента. При заточке диск нужно устанавливать таким образом, чтобы все зубья были отчетливо видны. Лишь в этом случае может быть гарантирована качественная заточка. Диск во время заточки должен оставаться в одном и том же положении. Он должен прилегать к удерживающим брускам или тискам очень плотно.

В целом заточка диска должна производиться на станке. Однако иногда рекомендуется снимать диск и закреплять его в тисках. Во время отгиба зубьев нужно плотно закрепить диск в тисках и пользоваться плоскогубцами. Угол наклона каждого зубца нужно все время контролировать. Если не соблюдать угол наклона, то КПД последующей работы инструмента будет приближен к нулю. Перед тем как начать отгибать зубья, нужно сделать соответствующие заметки по их первоначальному положению.

Правила заточки:

В первую очередь нужно следить за тем, чтобы съем металла происходил равномерно по профилю зубьев пилы.
Нельзя ни в коем случае прижимать диск к точильному кругу, так как это может привести к накалу и разогреву материала, что приводит к деформациям.
Профиль и высота зубьев после заточки должны сохраняться.
При заточке также весьма важно пользоваться охлаждающей жидкостью.
Нельзя, чтобы при заточке образовывались заусенцы.
Что касается граней заточки, то в теории существует правило: нужно затачивать либо переднюю сторону зубьев, либо переднюю и заднюю. Однако очень часто опытные мастера затачивают именно с задней стороны, так как считают, что это намного удобнее.

Виды режущих зубьев

Типы зубьев На поверхности зубьев располагаются четыре плоскости — передняя, задняя и две боковые.

В момент пересечения друг с другом они создают единую режущую кромку, благодаря которой и происходит распиливание поверхностей.

Существует несколько форм зубьев:

1. Прямой зуб. Чаще всего его применяют только для проведения скорого продольного распила. Во время такой работы качество и точность практически не важны.
2. Косой зуб. Задняя плоскость у такой детали наклонена вправо или влево. На пилах эти зубья часто чередуются, из-за чего те получили название «переменноскошенные». Такие зубья используются в инструментах чаще всего. Размер углов может быть разным, это связано с покрытием обрабатываемой поверхности — древесина, ДСП, пластик. Их применяют для продольных и поперечных движений. Большой угол наклона на инструментах применяется при разрезании плит с двухсторонним ламинированием. Это помогает избежать сколов материала. Чем больше скошенный угол, тем легче пила проходит через поверхность. Но это значительно увеличивает вероятность поломки зуба. На некоторых изделиях зубья наклонены не только сзади, но и спереди.
3. Трапециевидный зуб. Главное достоинство этого типа – это то, что кромка тупится медленно. Но их редко применяют отдельно, обычно чередуют вместе с прямыми зубьями. Во время работы устройства трапециевидные зубья расположены над прямыми, поэтому берут на себя основную (черновую) работу по распиливанию. Прямые зубья выполняют чистовую обработку. Такую конструкцию пилы применяют для распиливания пластика, ДСП и МДФ.
4. Конический зуб. Этот тип зуба считается дополнительным, поскольку он лишь помогает надрезать нижнюю часть материала (чаще всего ламината). Такая конструкция позволяет обезопасить поверхность от сколов и появления трещин. Конические зубья обычно обладают прямой передней гранью, но она бывает и вогнутой. Такой тип используют для чистовой обработки спила.
