Ацетиленовый редуктор бао 5-5, бао 5-4. устройство, принцип работы

Меры безопасности при работе с газовым редуктором БАО 5 1 5

Ацетилен — исключительный по своим рабочим качествам материал. Он позволяет достигнуть температур до 3300 °С, что делает возможной сварку и обработку самых тугоплавких металлов и сплавов. Удельная тепловая энергия ацетилена вдвое выше, чем у тринитротолуола, что делает его чрезвычайно опасным в обращении веществом, способным привести при неправильном обращении к тяжелым травмам, гибели людей и масштабным разрушениям.

Меры предосторожности во время сварки

Для понимания и сознательного выполнения мер предосторожности при обращении с ацетиленовыми устройствами необходимо осознать основные факторы опасности. Газ воспламеняется и взрывается при следующих условиях:

  • Синхронный рост температуры до 480 °С и давления-до 0,15 МПа приводит к взрыву.
  • Повышение концентрации газа в воздухе свыше 2,2 %.. К взрыву может привести контакт с огнем или простое искрение.
  • Повышение температуры свыше 300°С может вызвать самовоспламенение
  • Недопустим контакт с красной медью или с серебром — соединения ацетилена с этими элементами крайне взрывоопасны.
  • При вступлении газа в реакцию с водой и с водосодержащими жидкостями образуется чрезвычайно взрывоопасный осадок в виде инея или кристалликов льда.

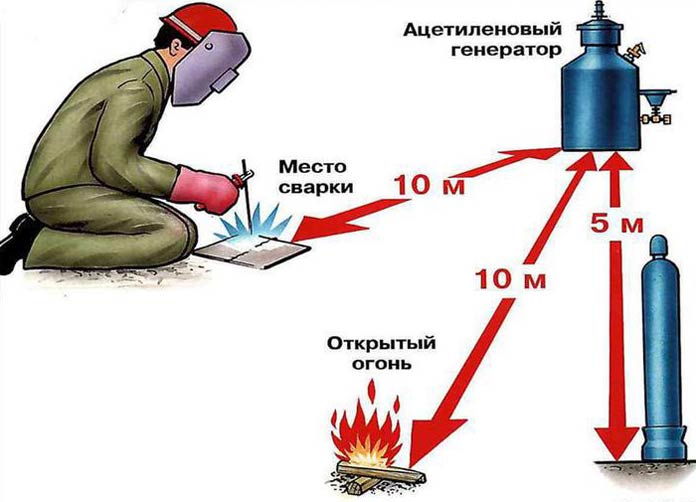

Необходимо соблюдать расстояние при работе с ацетиленом

При обращении с ацетиленом обязательно требуется:

  • Следить за предельной концентрацией газа в воздухе- 0,46% Для этого используют газоанализатор. Ацетилен вреден для здоровья и может вызвать тяжелое отравление с головокружением и рвотой задолго до взрыва, наступающего при концентрации в 2%.
  • Баллон располагать строго горизонтально и надежно закреплять его.
  • Не размещать емкость рядом с источниками тепла и тем более — открытого огня.
  • Не допускать нагрева стенок сосуда свыше 50°С.
  • Избегать контакта с материалами, оборудованием и проводкой, имеющей в своем составе медь или серебро.
  • Следить за исправностью инструмента и проводки во избежание возникновения искрения.
  • Постоянно прислушиваться и принюхиваться, что позволит своевременно обнаружить начавшуюся утечку газа.
  • Перед началом работы осмотреть редуктор, корпус и вентиль баллона, а также шланги на предмет отсутствия повреждений. Эксплуатация оборудования, имеющего трещины, вмятины, разрывы или следы ударов, категорически запрещена.
  • По окончании работы надежно закрыть все вентили.

В случае обнаружения перегрева емкости или утечки газа необходимо немедленно закрыть вентиль и вынести сосуд из помещения. Если это не удалось, необходимо немедленно вывести весь персонал из опасной зоны и вызвать МЧС.

Правила эксплуатации ацетиленового редуктора

При эксплуатации редуктора ацетилена следует соблюдать правильную последовательность операций:

  1. Присоединение редуктора к баллону следует проводить в вертикальном положении баллона при полностью закрытом вентиле баллона, при этом необходимо убедиться в наличии фильтрующих элементов, исправности манометров и герметичности всех соединений.
  2. При выявлении неисправности категорически запрещено подтягивать резьбовые соединения или проводить какие-либо иные работы на редукторе под давлением, сначала надо перекрыть вентиль баллона и выпустить из редуктора газ.
  3. Подавать газ под высоким давлением в редуктор следует плавно, резкое открытие баллонного вентиля недопустимо.
  4. Рабочее давление устанавливается регулировочным винтом после подачи ацетилена в редуктор.
  5. После окончания работ необходимо вывернуть регулировочный винт до полного высвобождения рабочей пружины.

Редуктор ацетиленовый БАО 5-5

Газ в баллонах, в том числе и ацетилен, хранится под давлением, значительно превышающим необходимое для его рабочего применения. Кроме того, давление газа в емкости снижается по мере его использования и повышается при росте температуры.

С целью понижения давления до рабочих значений и поддержания его на заданном уровне используют газовые редукторы, от латинского Reductio – «возвращать назад». Редукторы для ацетилена принципиально отличаются по своей конструкции от других газовых редукторов. Это связано с высокой химической активностью ацетилена и взрывоопасностью как самого газа, так и его соединений.

Кислородные баллоны

Для газовой сварки и резки кислород доставляют в стальных кислородных баллонах типа 150 и 150 Л. Кислородный баллон представляет собой стальной цельнотянутый цилиндрический сосуд 3, имеющий выпуклое днище 1, на которое напрессовывается башмак 2; вверху баллон заканчивается горловиной 4. В горловине имеется конусное отверстие, куда ввертывается запорный вентиль 5. На горловину для защиты вентиля навертывается предохранительный колпак 6.

Наибольшее распространение при газовой сварке и резке получили баллоны вместимостью 40 дм3. Эти баллоны имеют размеры: наружный диаметр — 219 мм, толщина стенки — 7 мм, высота — 1390 мм. Масса баллона без газа 67 кг. Они рассчитаны на рабочее давление 15 МПа, а испытательное — 22,5 МПа.

Чтобы определить количество кислорода, находящегося в баллоне, нужно вместимость баллона (дм3) умножить на давление (МПа). Например, если вместимость баллона 40 дм3 (0,04 м3), давлением 15 МПа, то количество кислорода в баллоне равно 0,04х15=6 м3.

Рисунок 1 — Кислородный баллон

На сварочном посту кислородный баллон устанавливают в вертикальном положении и закрепляют цепью или хомутом

Для подготовки кислородного баллона к работе отвертывают колпак и заглушку штуцера, осматривают вентиль, чтобы установить, нет ли на нем жира или масла, осторожно открывают вентиль баллона и продувают его штуцер, после чего перекрывают вентиль, осматривают накидную гайку редуктора, присоединяют редуктор к вентилю баллона, устанавливают рабочее давление кислорода регулировочным винтом редуктора. При окончании отбора газа из баллона необходимо следить, чтобы остаточное давление в нем было не меньше 0,05-0,1 МПа

При обращении с кислородными баллонами необходимо строго соблюдать правила эксплуатации и техники безопасности, что обусловлено высокой химической активностью кислорода и высоким давлением. При транспортировке баллонов к месту сварки необходимо твердо помнить, что запрещается перевозить кислородные баллоны вместе о баллонами горючих газов. При замерзании вентиля кислородного баллона отогревать его надо ветошью, смоченной в горячей воде.

Причинами взрыва кислородных баллонов могут быть попадания на вентиль жира или масла, падения или удары баллонов, появление искры при слишком большом отборе газа (электризуется горловина баллона) нагрев баллона каким-либо источником тепла, в результате чего давление газа в баллоне станет выше допустимого.

Таблица 1 — Типы баллонов для сжиженных газов

Тип баллонаДавление, МПаПредел прочности, МН/м2Относительное удлинение, %
условноегидравлическоепневматическое
1001015,01065015
1501522,51565015
2002030,02065015
150Л1522,51590010
200Л2030,02090010

Виды и обозначение

Принципиально ацетиленовый редуктор мало чем отличается от газовых редукторов, предназначенных для работ с кислородом или пропан-бутановыми смесями. В частности, классификация рассматриваемых устройств выполняется по следующим признакам:

  1. По последовательности срабатывания редуцирующего клапана (различают редукторы прямого и обратного типа, причём удобнее, а, следовательно, и более популярнее являются вторые).
  2. По сфере применения: рамповые и баллонные. Поскольку в промышленности ацетиленовая сварка и резка применяются редко, то 90% выпускаемых редукторов предназначены для ацетиленовых баллонов.
  3. По интенсивности выравнивания давления газа (допустимого соотношения выходного и входного давлений).
  4. По величине давления ацетилена на выходе из редуктора.
  5. По расходу газа.

Все эти параметры должны быть отражены в маркировке ацетиленового редуктора, и в его цвете. В данном случае, устройство окрашивается в белый цвет.

Согласно требованиям ГОСТ 13861, в маркировку рассматриваемых узлов последовательно включают:

  • применяемость редуктора;
  • вид используемого газа;
  • количество ступеней редуцирования;
  • часовой расход газа;
  • минимальное давление ацетилена на выходе.

Например, популярный типоразмер редуктора БАО 5-4 устанавливает, что он предназначен для ацетилена (А), находящегося в баллоне (Б), работает с часовым расходом 5 м 3 (при наибольшем давлении заправки ацетилена в баллоне), а также обеспечивает понижение давления за одну ступень (О) до 4 ат. Соответственно, ацетиленовый редуктор модели БАО 5-5 позволяет подавать горючий газ под давлением 5 ат.

Все типоразмеры ацетиленовых редукторов рассчитываются для безопасного проведения работ в диапазоне температур -25ºС…+50ºС. Изделия комплектуются двумя манометрами, один из которых контролирует давление газа на входе в редуктор, а второй – давление непосредственно в рабочей камере. Производитель обязан указывать свою торговую марку и дату выпуска прибора.

Обязательные меры предосторожности

Перед заменой вентиля газового баллона необходимо использовать меры предосторожности. Работы должны проводиться так, чтобы обезопасить человека от потенциальных опасностей и сохранить оборудование в рабочем состоянии. Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

  1. Стравливать остатки содержимого баллона можно только на открытом пространстве. Исключение можно делать только для азота, воздуха и аргона.
  2. Рабочее помещение должно быть хорошо проветриваемым, хотя желательно проводить работы на улице.
  3. В пределах рабочего места должен находиться только один закрытый газовый баллон.
  4. Откручивать маховик необходимо медленно с целью предупреждения его электризации.
  5. К замене вентиля можно приступать только после окончательного выравнивания давления в баллоне и снаружи.

При вкручивании вентиля в баллон используется фум-лента или специальные смазки, которые обеспечивают повышенную герметичность и прочность соединения. При замене крана такие уплотнители сильно усложняют процесс его демонтажа. Для решения этой проблемы можно разогреть вентиль феном.

Экономить на газовой фум-ленте не стоит, ведь качественный материал избавит от необходимости перекручивать вентиль из-за утечек газа

Нагревать запорную арматуру можно только после стравливания газа с баллона и закрытия крана. В таком случае процедура безопасна и не приведет к непредсказуемым ситуациям.

Альтернативой фену может стать обматывание вентиля тканью с последующим обливанием её кипятком. При таком методе нагрева на выходной штуцер следует накрутить любую подходящую заглушку для предупреждения попадания туда воды.

После соблюдения всех мер предосторожности и прогрева запорной арматуры можно приступать к выкручиванию вентиля, что в домашних условиях может стать нелегкой задачей. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы

Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы.

Принципиальные особенности конструкции

В отличие от всех остальных типов газовых редукторов, в ацетиленовых редукторах присоединение баллона с устройством выполняется не при помощи накидной гайки, а специальным хомутом, в конструкции которого предусмотрен регулировочный винт.

Объясняется это следующим.

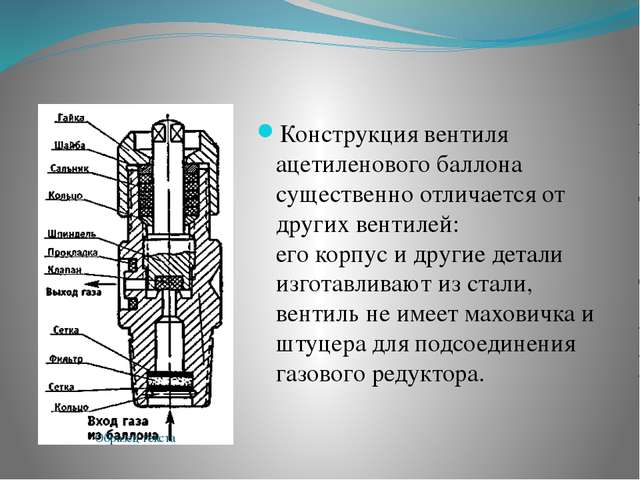

Вентиль ацетиленового баллона выполняется исключительно стальным. Применение латуни в данном случае опасно, поскольку при взаимодействии газа с медью происходит образование взрывчатого вещества – ацетиленида меди (его применяют в качестве компонента легковоспламеняющихся смесей). Образование ацетиленида меди весьма вероятно, поскольку при длительной эксплуатации уплотнительные элементы изнашиваются, и их отверстие увеличивается (в то время, как диаметр шпинделя, наоборот, уменьшается). Это может вызвать стравливание ацетилена в образовавшийся зазор, что может привести к взрыву кислородно-ацетиленовой смеси.

Крепление хомутом предотвращает и возможное тепловое расширение стальной накидной гайки, если бы она имелась (как известно, коэффициент теплового расширения стали значительно больше, чем для меди). Вследствие этого возможна неконтролируемая утечка ацетилена в окружающую атмосферу. Наконец, такое крепление обусловлено и чисто практическими соображениями: обычная накидная гайка на газовые баллоны может иметь левую или правую резьбу, в результате чего в спешке может быть подсоединена не к тому типу газового редуктора. Вентиль ацетиленовых редукторов всегда имеет левую резьбу.

Регулировка хомутового крепления выполняется следующим образом. Корпус редуктора снабжён специальным пазом, наличие которого позволяет точно установить хомут. В обязательный комплект поставки входит торцевой ключ, который устанавливается на головку вентиля.

Для регулировки величины зазора выполняют следующее:

  • закрывают входной газовый канал;
  • торцевым ключом поджимают сальниковую гайку;
  • открывают вентиль, и следят за показаниями входного манометра: если его стрелка неподвижна, то регулировка считается успешной.

Раз в полугодие предохранительный клапан следует диагностировать. Проверка заключается в продувке клапана на стенде, поверке манометров, а также в осмотре состояния седельных гнёзд клапанов, корпуса и фильтров.

Выбор типоразмера ацетиленового редуктора выполняют по его конструктивным возможностям, а также преобладающему типу работ

Важное значение имеет и выбор производителя, поскольку не во всех случаях рассматриваемые изделия снабжаются торцевым ключом, хомутом и гайкой

Цена редукторов типа БАО 5-4 составляет 1100…1200 руб., редукторов БАО 5-5 —  1300…1400 руб. Цена зависит от материала корпуса, наличия комплектующих деталей, а также от исполнения манометров.

Талреп кольцо-кольцо. Простой и надёжный натяжитель

Захваты для листового металла. Вертикальная и горизонтальная фиксация

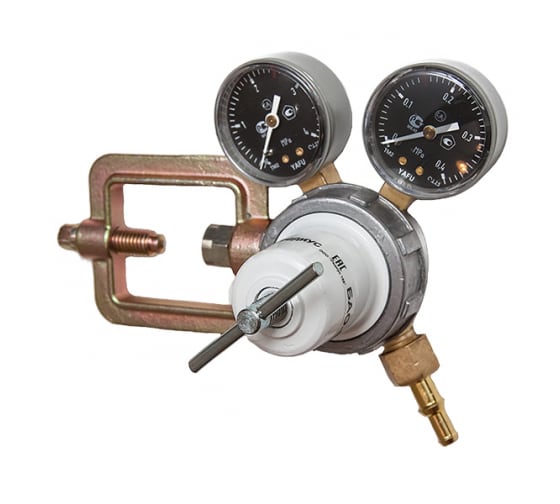

Редуктор ацетиленовый REDIUS БАО-5-4 СВ000009573

Спишите до 659 р. бонусами Начислим 16 бонусов

Редуктор ацетиленовый REDIUS БАО-5-4 СВ000009573 при установке на баллон с рабочим газом обеспечивает быстрое и качественное снижение его входного давления, а также регулировку. Используется в автосервисах, на строительных площадках и в производстве для поддержания постоянного расхода ацетилена при подключении баллона к установкам и инструментам газовой сварки — автоматам, полуавтоматам, горелкам, резакам и т.д.

Преимущества ацетиленового редуктора REDIUS СВ000009573

  • Небольшие размеры и низкий вес редуктора ацетиленового REDIUS БАО-5-4 СВ000009573 значительно облегчают его хранение, транспортировку, а так же установку;
  • Автоматическое поддержание постоянного рабочего давления газа при питании газосварочного оборудования, а также во время других технологических процессов;
  • Количество ступеней сжатия — 1;
  • Эффективное понижение давления газа до требуемого рабочего уровня;
  • Оснащен двумя манометрами ;
  • Регулировка давления осуществляется пользователем вручную с помощью удобной Т-образной рукоятки;
  • Высокопрочный корпус;
  • Повышенная износостойкость;
  • Простота использования;
  • Надежная эксплуатация;
  • Долгий срок службы.

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

  • Россия — родина бренда
  • Россия — страна производства

Заправка технического газа в Москве

Сегодня применение технических газов широко. Ни одни строительные или монтажные работы не выполнят без применения газовой сварки, а химические и металлургические промышленности прекратят работу при отсутствии газовых смесей. Технический газ применяется практически в каждой сфере деятельности – сельском хозяйстве, медицине, промышленности и во многих других.

Заправка газа в Москве

Основными емкостями для хранения и транспортировки газовой продукции всегда были и остаются баллоны

Заправка их – это важное и ответственное мероприятие, которое требует соблюдения определенных норм и знаний

Компания «СВАР-ГАЗ» готова предоставить для вас услуги по заправке технического газа в баллоны. Мы работаем уже на протяжении многих лет и за этот период получили массу положительных отзывов среди наших клиентов. Обратившись к нам, вы можете не сомневаться в том, что во время заправки газа наши сотрудники будут соблюдать условия безопасности.

ЗВОНИТЕ +7 (499) 391-20-58

Наши услуги

Ищите, где заправить технический газ в Москве? Обратитесь в компанию «СВАР-ГАЗ». Мы предоставляем обширный ряд услуг:

  1. Заправка пропаном. Сегодня пропан применяется в производственных процессах. С его помощью делают резку металла, сварку некоторых конструкций, изготавливают продукцию из металлолома и применятся при производстве тепловой энергии.
  2. Заправка сварочной смесью. За счет применения сварочной смеси удастся сделать работу высокого качества при производстве технических соединений и швов. Мы заправляем баллоны смесью на основе аргона, кислорода и углекислого газа.
  3. Заправка углекислотой. Углекислота применяется в промышленности и в авиа-моделировании, когда необходимо выполнить низкотемпературные сварочные работы.
  4. Заправка аргоном. Газ используют для сварки титановых сплавов несущих конструкций, созданных из нержавеющей стали.

Требования к материалам

Материалы, применяемые в производстве ацетиленовых редукторов, должны отвечать следующим требованиям:

  • Перепад рабочих температур -70+70˚С.
  • Устойчивость к ударам.
  • Прочность и износостойкость.

Ввиду повышенной химической активности и пожароопасности ацетилена, для изготовления деталей редукторов, контактирующих с газом, запрещено использовать медь и ее сплавы с долей меди более 65%, серебро, магний и цинк.

Стальной корпус ацетиленового редуктора

Материалы, используемые в качестве прокладок и лубрикантов, не должны реагировать с ацетоном и диметилфорамидом.

Корпус редуктора изготавливают из стали, силумина или полиамида. Пружины, штоки и тарелки клапанов делают стальными.

Активированный уголь

Для снижения вероятности взрыва корпус сосуда заполняют специальным пористым наполнителем. Наиболее широко используемые материалы для наполнителя — это активированный уголь.

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора  БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

Устройство состоит из:

  • Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
  • Корпуса, содержащего механизм редуктора.
  • Манометра высокого давления, показывающего давление в источнике газа.
  • Манометра низкого давления, показывающего давление на выходе редуктора.
  • Отводящей трубы с разъемом, к которому подключается потребитель газа.
  • Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

Ацетиленовый редуктор. Устройство и принцип работы

С целью поддержания давления ацетилена постоянным, редуктор должен выполнять следующие функции:

  1. Обеспечивать поступление газа внутрь узла очищенным, и определённой влажности.
  2. Производить регулирование объёма поступающего ацетилена в необходимых пределах.
  3. Обеспечивать устойчивое поступление ацетилена в устройство.
  4. Гарантировать стабильный выход ацетилена нужного давления к шлангу горелки.

Одноступенчатый редуктор для ацетиленового баллона работает следующим образом. Газ под входным давлением заправки поступает в двухступенчатый фильтр – вначале – через войлочный, далее – через сетчатый. Первый ограничивает влажность ацетилена, второй предохраняет алюминиевый корпус ацетиленового редуктора от повреждений, которые могут вызвать твёрдые металлические частицы (внутренняя часть ацетиленового баллона, эксплуатируемого весьма продолжительное время, может подвергаться механическому износу).

Из входного ниппеля газ, преодолевая сопротивление редуцирующей пружины, проходит в рабочую камеру, для чего отжимает вверх толкатель клапана. Ход пружины предварительно выставляется при помощи регулировочного винта, который ввинчивается в корпус редуктора. При подъёме толкателя на определённую высоту, он упирается в седло и останавливается, вследствие чего газ под нужным давлением начинает поступать к выходному ниппелю. Он имеет упорную резьбу, размеры которой согласованы с диаметром присоединительного шланга (ДУ 6 или ДУ 9).

В процессе газокислородной резки и сварки давление ацетилена в баллоне снижается. Соответственно, ослабевает и нагрузка, которая действует на толкатель. Деталь опускается. При этом расход снижается, но давление на выходе из редуктора остаётся постоянным.

Регулировка текущего расхода производится по показаниям манометров, один из которых показывает давление ацетилена в баллоне, а второй – давление на выходе из редуктора. При непродолжительных работах такая регулировка не отнимает у рабочего много времени, однако, если операции – длительные, то пост кислородно-ацетиленовой резки оборудуют не редукторами, а регуляторами, которые позволяют автоматизировать процесс регулировки параметров давления и расхода.

В двухступенчатых редукторах имеется ещё одна, последовательно расположенная рабочая камера. Это необходимо, если работы ведутся при отрицательных температурах внешнего воздуха.

Хотите знать всё про углекислотный редуктор!

Меры безопасности при работе с ацетиленом

  • содержание ацетилена в воздухе рабочей зоны необходимо непрерывно контролировать автоматическими приборами, сигнализирующими о превышении допустимой взрывобезопасной концентрации ацетилена в воздухе, равной 0,46%;
  • при работе с ацетиленовыми баллонами поблизости не должно быть открытого пламени или отопительной системы; запрещается работать с баллонами, находящимися в горизонтальном положении, с незакрепленными баллонами, с неисправными баллонами; необходимо использовать неискрящийся инструмент, освещение и электрическое оборудование только во взрывобезопасном исполнении;
  • в случае обнаружения утечки ацетилена из баллона (по запаху и звуку) необходимо по возможности быстро закрыть вентиль баллона специальным неискрящимся ключом;
  • при нагреве баллон с ацетиленом может взорваться с крайне разрушительными последствиями; в случае пожара необходимо по возможности удалить из опасной зоны холодные баллоны с ацетиленом, оставшиеся баллоны постоянно охлаждать водой или специальными составами до полного остывания; при загорании ацетилена, выходящего из баллона, необходимо по возможности быстро закрыть вентиль баллона специальным неискрящимся ключом и поливать баллон водой до полного остывания; при сильном возгорании пожаротушение необходимо производить с безопасного расстояния; при пожаротушении рекомендуется применять огнетушители с содержанием флегматизирующей концентрации азота 70% по объему, диоксида углерода 57% по объему, водяные струи, песок, сжатый азот, асбестовое полотно, токораспыленную пену и воду; при тушении сильного пожара используются огнезащитные костюмы, противогазы и т.п.

Ацетиленовые баллоны

Питание постов газовой сварки и резки ацетиленом от ацетиленовых генераторов связано с рядом неудобств, поэтому в настоящее время большое распространение получило питание постов непосредственно от ацетиленовых баллонов. Они имеют те же размеры, что и кислородный. Ацетиленовый баллон заполняют пористой массой из активированного древесного угля (290- 320 г на 1 дм3 вместимости баллона) или смесь угля, пемзы и инфузорной земли. Массу в баллоне пропитывают ацетоном (225-300 г на 1 дм3 вместимости баллона), в котором хорошо растворяется ацетилен. Ацетилен, растворяясь в ацетоне и находясь в порах пористой массы, становится взрывобезопасным и его можно хранить в баллоне под давлением 2,5-3 МПа. Пористая масса должна иметь максимальную пористость, вести себя инертно по отношению к металлу баллона, ацетилену и ацетону, не давать осадка в процессе эксплуатации. В настоящее время в качестве пористой массы применяют активированный древесный дробленый уголь (ГОСТ 6217-74) с размером зерен от 1 до 3,5 мм. Ацетон (химическая формула СН3СОСН3) является одним из лучших растворителей ацетилена, он пропитывает пористую массу и при наполнении баллонов ацетиленом растворяет его. Ацетилен, доставляемый потребителям в баллонах, называется растворенным ацетиленом.

Рисунок 2 — Ацетиленовый баллон

Максимальное давление ацетилена в баллоне составляет 3 МПа. Давление ацетилена в полностью наполненном баллоне изменяется при изменении температуры:

Температура, °С-5510152025303540
Давление, МПа1,341,41,51,651,81,92,152,352,63,0

Давление наполненных баллонов не должно превышать при 20°С 1,9 МПа.

При открывании вентиля баллона ацетилен выделяется из ацетона и в виде газа поступает через редуктор и шланг в горелку или резак. Ацетон остается в порах пористой массы и растворяет новые порции ацетилена при последующих наполнениях баллона газом. Для уменьшения потерь ацетона во время работы необходимо ацетиленовые баллоны держать в вертикальном положении. При нормальном атмосферном давлении и 20°С в 1 кг (л) ацетона растворяется 28 кг (л) ацетилена. Растворимость ацетилена в ацетоне увеличивается примерно прямо пропорционально с увеличением давления и уменьшается с понижением температуры.

Для полного использования емкости баллона порожние ацетиленовые баллоны рекомендуется хранить в горизонтальном положении, так как это способствует равномерному распределению ацетона по всему объему, и с плотно закрытыми вентилями. При отборе ацетилена из баллона он уносит часть ацетона в виде паров. Это уменьшает количество ацетилена в баллоне при следующих наполнениях. Для уменьшения потерь ацетона из баллона ацетилен необходимо отбирать со скоростью не более 1700 дм3/ч.

Для определения количества ацетилена баллон взвешивают до и после наполнения газом и по разнице определяют количество находящегося в баллоне ацетилена в кг.

Масса пустого ацетиленового баллона складывается из массы самого баллона, пористой массы и ацетона. При отборе ацетилена из баллона вместе с газом расходуется 30- 40 г ацетона на 1 м3 ацетилена. При отборе ацетилена из баллона необходимо следить за тем, чтобы в баллоне остаточное давление было не менее 0,05-0,1 МПа.

Использование ацетиленовых баллонов вместо ацетиленовых генераторов дает ряд преимуществ: компактность и простота обслуживания сварочной установки, безопасность и улучшение условий работы, повышение производительности труда газосварщиков. Кроме того, растворенный ацетилен содержит меньшее количество посторонних примесей, чем ацетилен, получаемый из ацетиленовых генераторов.

Причинами взрыва ацетиленовых баллонов могут быть резкие толчки и удары, сильный нагрев (свыше 40°С).

Ацетиленовые баллоны

Ацетиленовый баллон – это сосуд высокого давления, специально предназначенный для хранения, перевозки и подачи ацетилена. Использовать для ацетилена другие сосуды или закачивать в ацетиленовые емкости другие газы категорически недопустимо исходя из соображений безопасности.

Вентиль ацетиленового баллона специально сконструирован таким образом, что присоединение к нему других редукторов или других устройств невозможно.

Устройство ацетиленовых баллонов

Ацетиленовый сосуд делается из бесшовных труб высокого давления. На горловине предусмотрена резьба для крепления защитного колпака.

Рабочие емкости для ацетилена в обязательном порядке окрашивается в черный цвет с обязательной надписью белыми буквами «Ацетилен». Баллоны для перевозки и хранения должны быть окрашены в белый цвет с надписью «Ацетилен», выполненной черными буквами. На каждом баллоне в месте соединения цилиндрической части с шарообразной должно быть оставлено неокрашенное место, на которое наносится маркировка.

Устройство ацетиленового баллона

Маркировка обязательно должна отражать тип баллона, его вместимость, вид газа, для которого он предназначен. Должно также быть указано предельное давление газа и дата поверки баллона на соответствие требованиям технической безопасности. Емкости с просроченной датой очередной плановой поверки к эксплуатации не допускаются.

Чтобы снизить опасность работы с ацетиленом, их заполняют специальным пористым веществом — сепаратором. Это вещество разделяет ацетилен на малые не связанные друг с другом объемы и снижает возможность одновременного скачкообразного прогрева всей массы ацетилена, что чревато его взрывом. Кроме того, пористая масса предотвращает обратный удар пламени.

Чаще всего для заполнения используют пемзу, активированный уголь, волокнистый асбест или полимерное пористое вещество ЛПМ. Пористую массу пропитывают техническим ацетоном, который, будучи растворителем для ацетилена, существенно улучшает способность пористой массы вбирать в себя газ.

Вентиль ацетиленового баллона

Вентиль ацетиленового баллона согласно техническим условиям допускается снабжать либо мембранным, либо эбонитовым уплотнителем.

Строение вентиля ацетиленового баллона

Эксплуатация баллонов с ацетиленом

В зависимости от вида наполнителя в емкости требуется заливать разное количество ацетона. Для угольного – 5 кг и для ЛПМ — 7 кг соответственно. Вследствие этого не рекомендуется одновременно размещать на наполнительном устройстве сосуды с разным типом наполнителя во избежание перетекания ацетона из одних баллонов в другие.

В баллонах, подаваемых на заполнение, давление оставшегося газа должно быть менее 0,01 МПа

Все баллоны подлежат периодическому освидетельствованию раз в 5 лет.

Перед началом эксплуатации баллон необходимо осмотреть на предмет отсутствия повреждений корпуса и вентиля.

Хранение баллонов с ацетиленом

Принимая во внимание исключительную взрывоопасность ацетилена, необходимо соблюдать следующие правила хранения и перевозки баллонов:

  • Допускается хранение в горизонтальном положении, вентили должны быть выше, чем дно баллона.
  • От места хранения до ближайших отопительных приборов или другого источника тепла должно быть не менее 1 метра.
  • Баллоны должны быть в обязательном порядке надежно закреплены.
  • Ацетилен должен храниться в помещении, в котором отсутствуют другие горючие и взрывоопасные вещества.
  • Недопустимо попадание прямого солнечного света, в том числе во время перевозки. В этом случае следует накрывать баллоны светонепроницаемым чехлом.

Транспортировка и хранение газовых баллонов

Соблюдение правил обращения с ацетиленом позволит сохранить здоровье и жизнь людей, а также материальные ценности.
