Основные проблемы и их причины

Циркулярная пила — это очень удачный и удобный инструмент, позволяющий воплотить массу методов обработки древесной породы. С ее помощью конечно резать доски вдоль и поперек, без ограничений на размеры и расстояния, изготавливать рейки, снимать по частям избытки материала. Таковой устройство незаменим во время работы на высоте, в тесноватых и недоступных местах, где бессильны крупногабаритные и стационарные аналоги.

Так же как и любые электротехнические приборы, такие пилы различаются по качеству и допустимой рабочей интенсивности. Спецы выделяют два главных класса: промышленные и бытовые. Промышленная дисковая пила создана для эксплуатации при наличии длительной насыщенной нагрузки, а бытовая считается низкокачественным инвентарем, которому поломка — обыденное дело.

Схема устройства зуба дисковой пилы.

С последним типом устройств в большинстве случаев приходится заниматься во время работы на дому. Бытовые пилы рассчитаны на периодическое недолговременное внедрение, это не выручает их от нередких поломок. В данных электроинструментах, вы, не предусмотрены ни регуляторы мощности, ни защитные устройства, ни предохранители. Бывают только кнопка включения.

Таковой инструмент в особенности уязвим перед разными дефектами и может сломаться моментально. Главные предпосылки, по которым это иногда происходит:

куцее замыкание;
чрезмерная нагрузка на движок;
неаккуратное воззвание;
сильное давление;
работа с затупленным пильным диском;
эксплуатация инструмента не по предназначению.

Читать также: Технология производства пластических заполнителей для алюминиевых панелей

Диагностика и устранение простых дефектов

Компоновка циркулярной электропилы. Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.

Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.

Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

Даже если предположить что пила доживёт до замены щёток, поменять их будет не просто. Нужно будет полностью разобрать пилу и вытащить двигатель, чтобы открутить второй саморез на бункере.

Попал ко мне недавно такой станочек, довольно неплохо сделан. Но суть не в этом. Принесли его с интересной проблемой, при запуске происходит странное «мычание» буквально секунду, потом всё работает нормально. При разборке никаких неисправностей обнаружено не было, подшипники в идеале, более того если запускать пилу без диска, никакого мычание нет. С диском же, при запуске, происходит секундное мычание. Кто сталкивался с подобной проблемой? Подобное видео на другой макитовской пиле нашёл на ютубе.

Читать также: Цвета профиля для забора

Нашёл ещё видео как человек по гарантии ремонтировал тормоз у этой пилы. Ну там всё как всегда в духе гарантийщиков. Поменяли пол пилы, в итоге оказалось что проблема в роторе. обмотки там у него сгорели. помеяли и всё заработало.

Вроде и пила неплохая. удобно всё и аккуратно. но китайцы сделали говённый двигатель.

В принципе пила можно сказать клон макитовской 2414NB

Якорёк правда уже мотнул кто-то, но вот косяк при сборке не устранили, в итоге подохло всё практически не работая. Болтанка статора как всегда вылазит «боком». Почему-то многие сборщики на это не обращают совсем внимания.

Как производят ремонт циркулярных пил?

Вследствие активного использования техника нередко нуждается в ремонте. Но ремонт циркулярных пил возможно потребуется даже при умеренной рабочей нагрузке. В процессе эксплуатации и обслуживания дисковых пил, в обихоте именуемых циркулярками, следует учесть некие аспекты их функционирования, уметь диагностировать и по способности устранять проблемы.

Устройство циркулярной пилы.

Если пила растеряла мощность, стала заедать и останавливаться, это конкретные симптомы ее выхода из строя. К дополнительным признакам, указывающим на неисправность устройства, относятся перегрев мотора, трудности при запуске, появление дыма иначе говоря аромата гари, искрения снутри. В многочисленных этих случаях инструмент бывает немедля выведен из эксплуатации и выслан на диагностику. Задавшись целью ремонта циркулярной пилы обычно обращаются за услугами мастеров, но есть методы совладать с поломкой без помощи других.

Ремонт дисковой пилы своими руками

Приступая к ремонту агрегата своими руками, не обязательно его разбирать полностью для выяснения причин поломки. Некоторым неисправностям свойственны специфические симптомы, по которым можно определить проблему и уже целенаправленно разбирать ту или иную часть аппарата.

Пила не включается

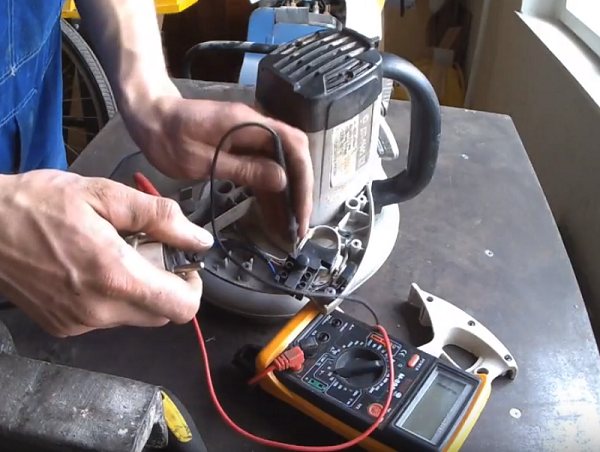

Если при нажатии на кнопку запуска двигатель агрегата “молчит”, то первое, на чем следует акцентировать внимание – это сетевой кабель, при условии, что в розетке есть электричество (для проверки подключите прибор в другую розетку). Для проверки электрического кабеля нужно разъединить рукоятку

Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки

Для проверки электрического кабеля нужно разъединить рукоятку. Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки.

Если сетевой кабель цел, то в поисках неисправности проделайте следующее.

Прозвоните тестером всю цепь, начиная от входа кабеля в агрегат до пусковой кнопки. Также следует проверить контакты кнопки на ее входе и выходе при нажатой клавише. В нормальном состоянии разорванная цепь должна замыкаться. Прозвоните все провода после кнопки, идущие к щеткам двигателя.
Если с проводниками все в порядке, проверьте, насколько износились электроды щеток. После износа электрода на 2/3 от первоначального размера его следует заменить. Щетки, независимо от того, насколько износилась каждая из них, меняются парами.
Если щетки находятся в исправном состоянии, то, вероятнее всего, вышел из строя двигатель. В его обмотках могли произойти обрыв либо межвитковое замыкание. В таком случае ремонт двигателя лучше доверить специалистам, которые произведут перемотку катушек статора или якоря.

Запчасти для дисковой пилы

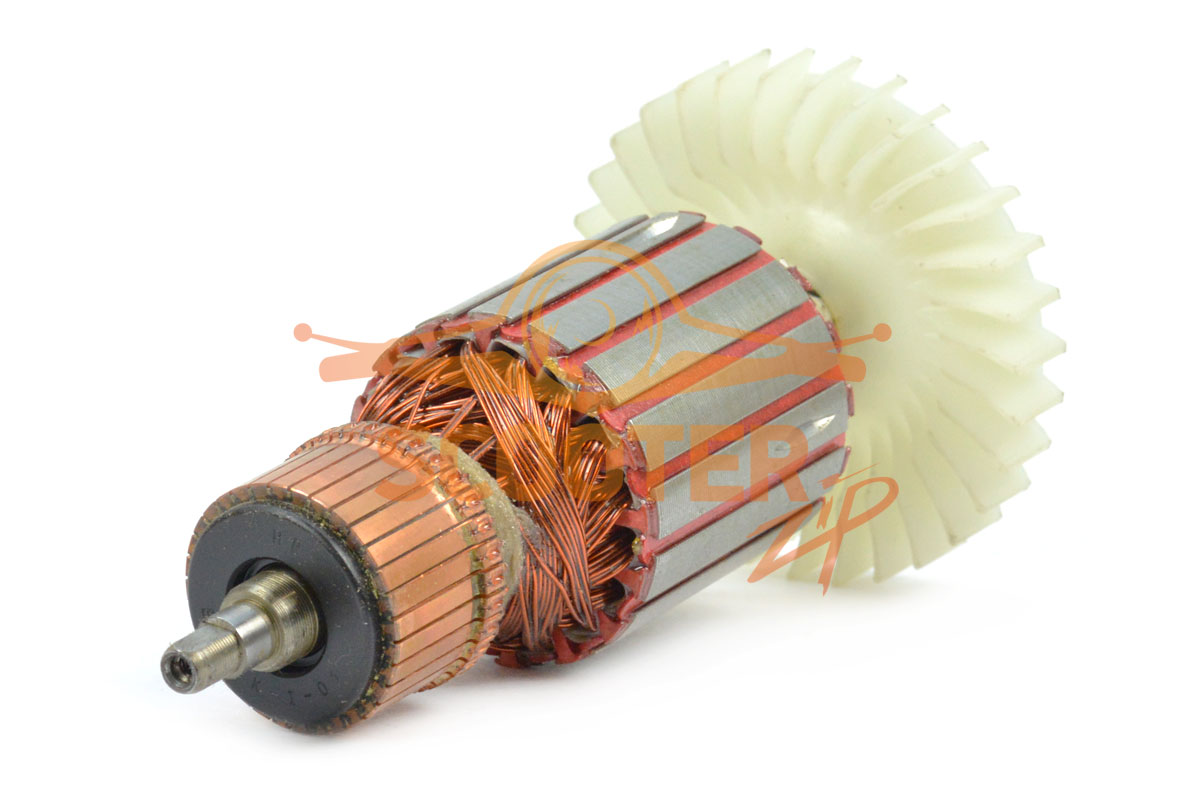

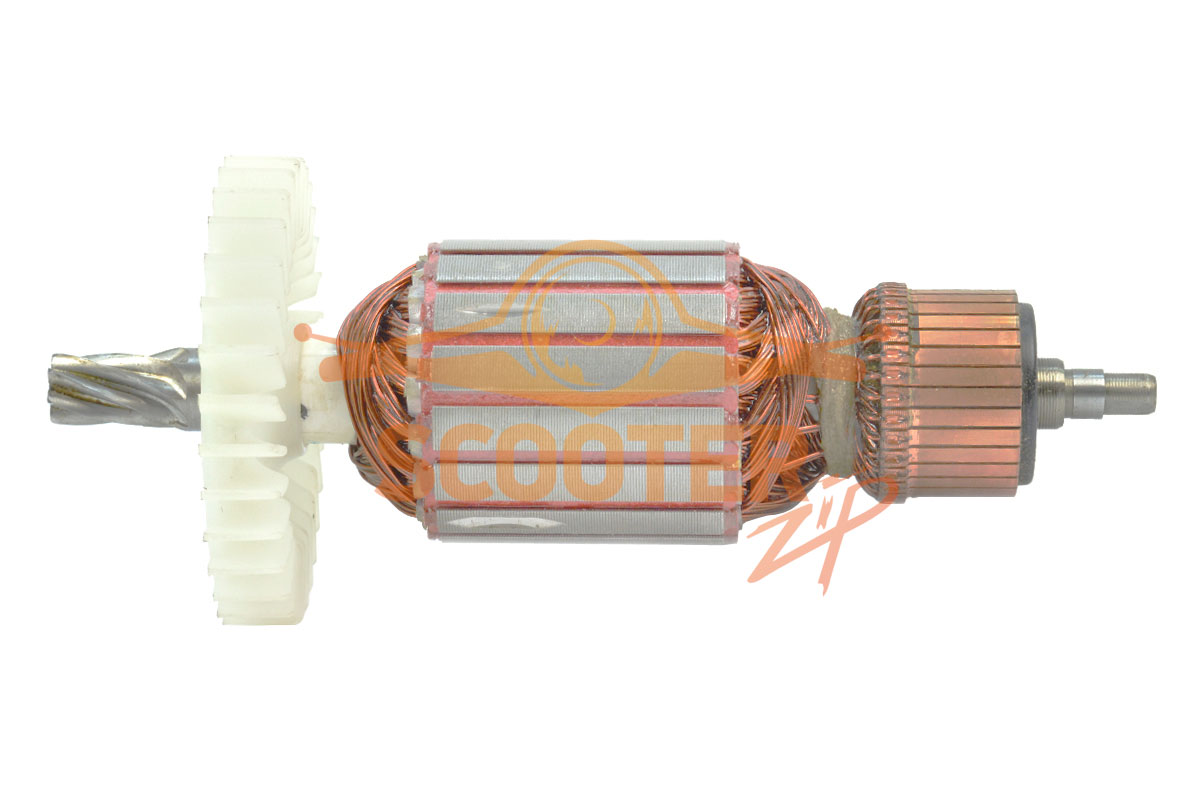

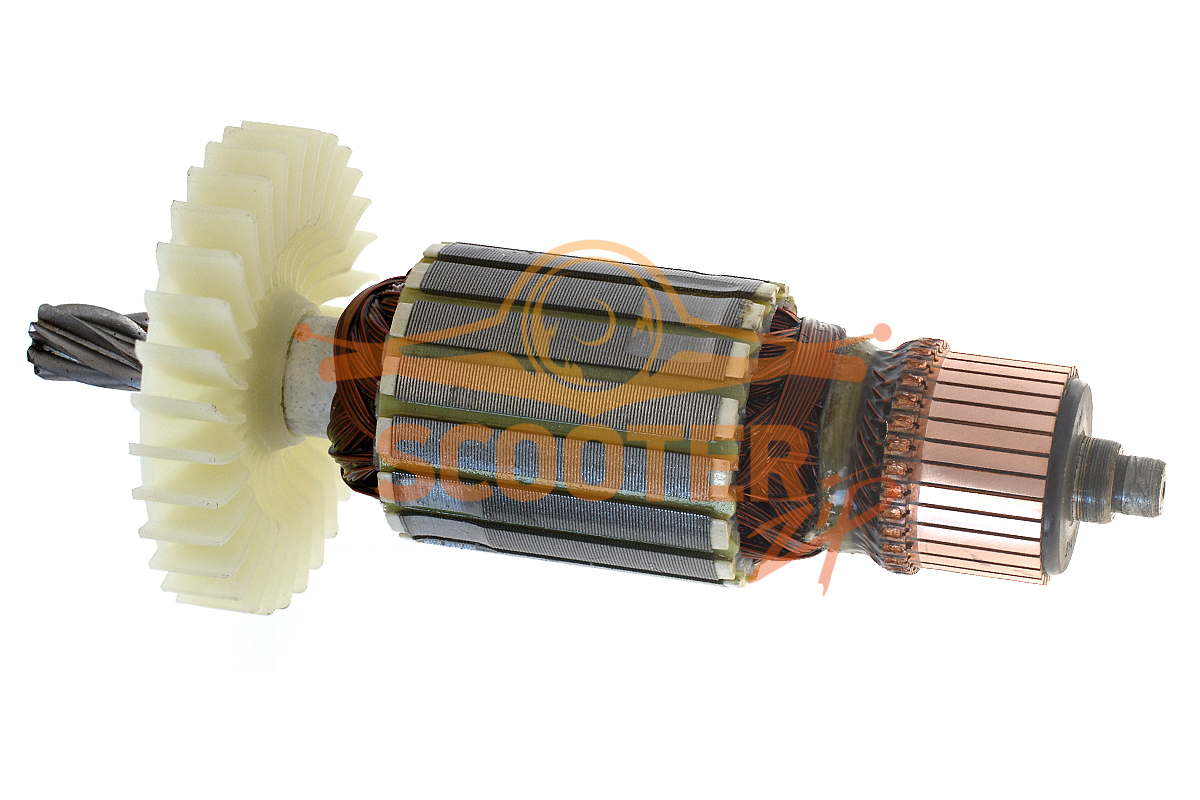

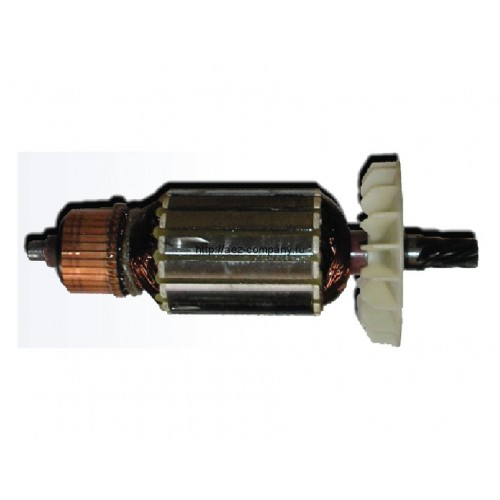

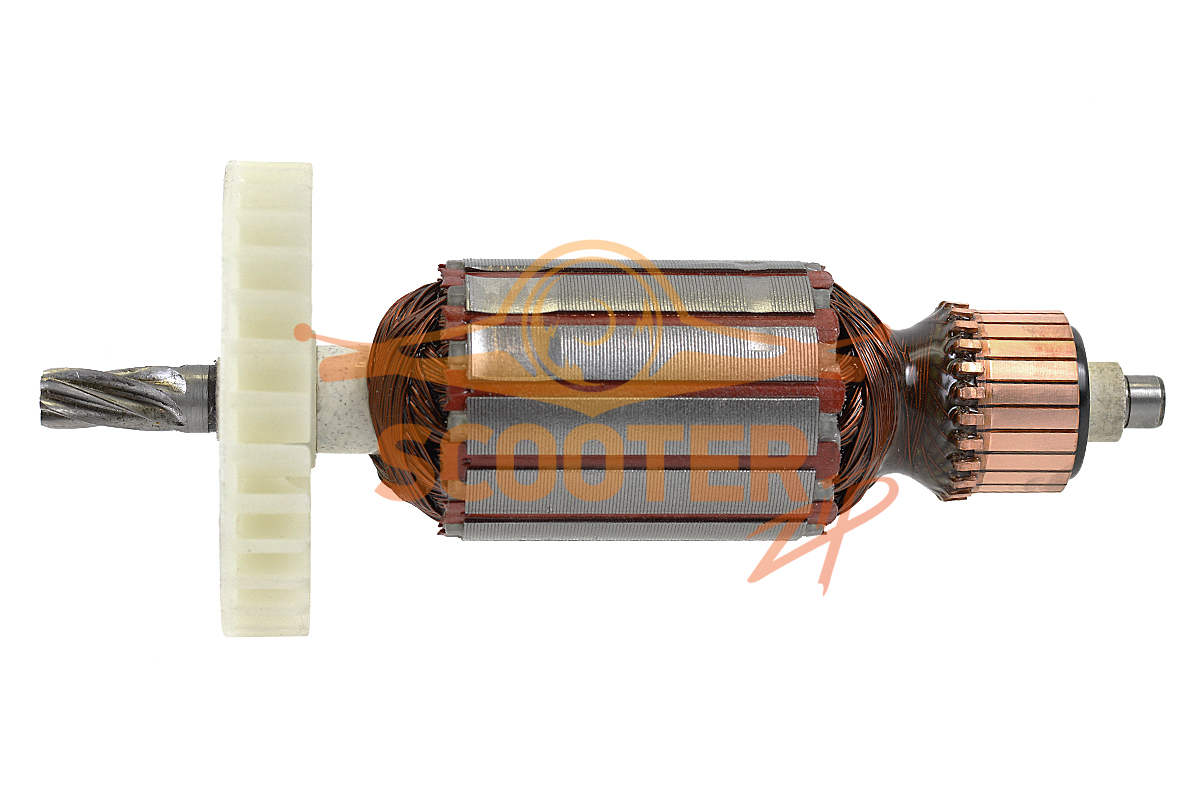

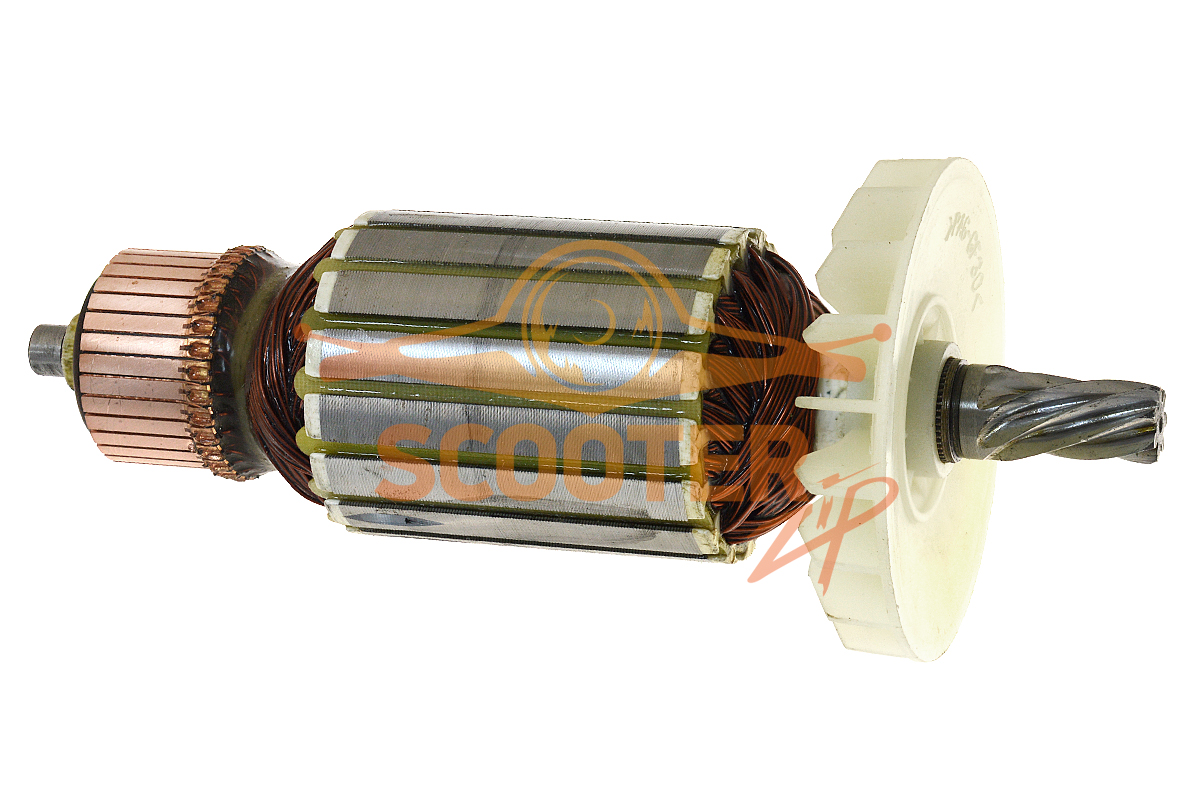

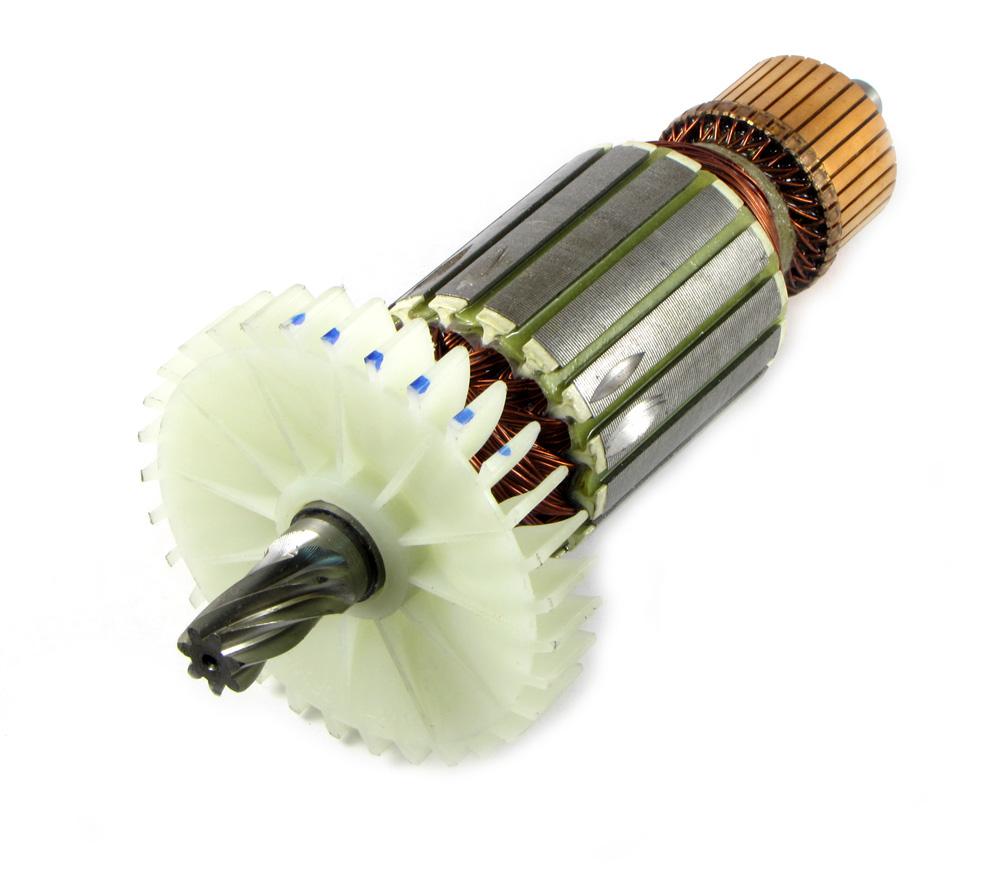

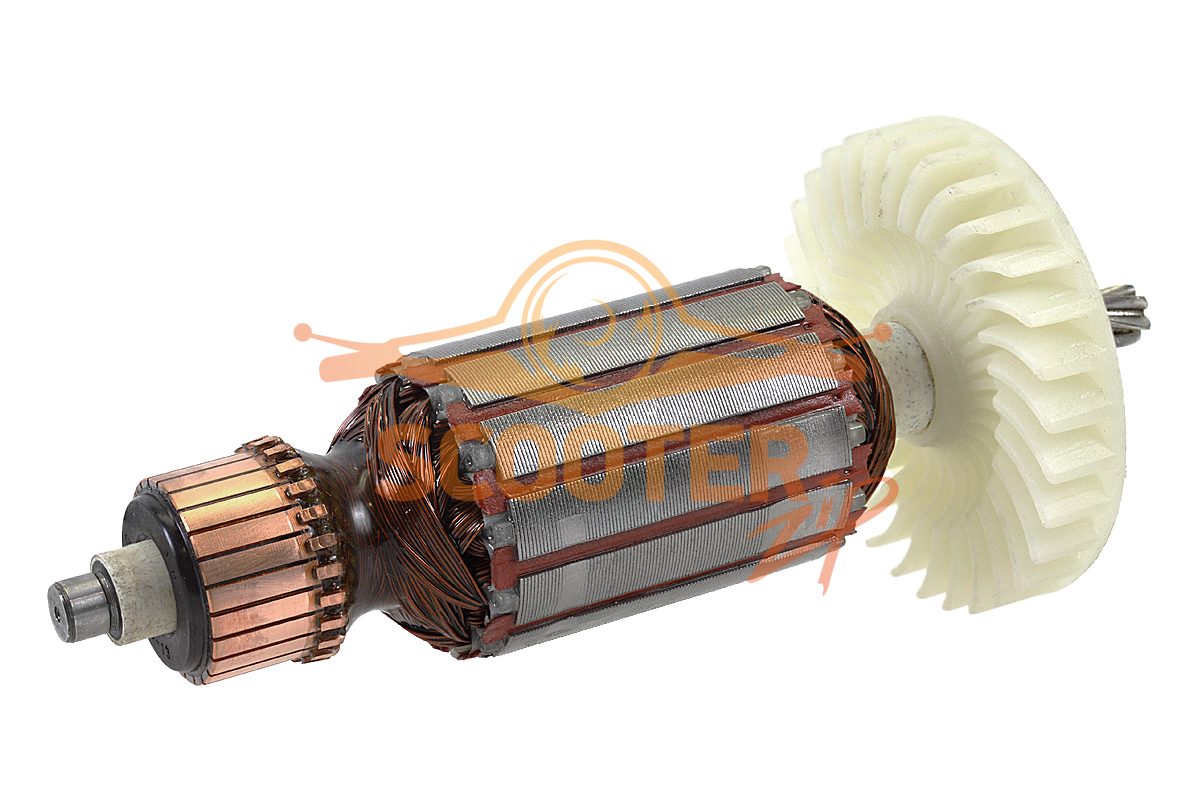

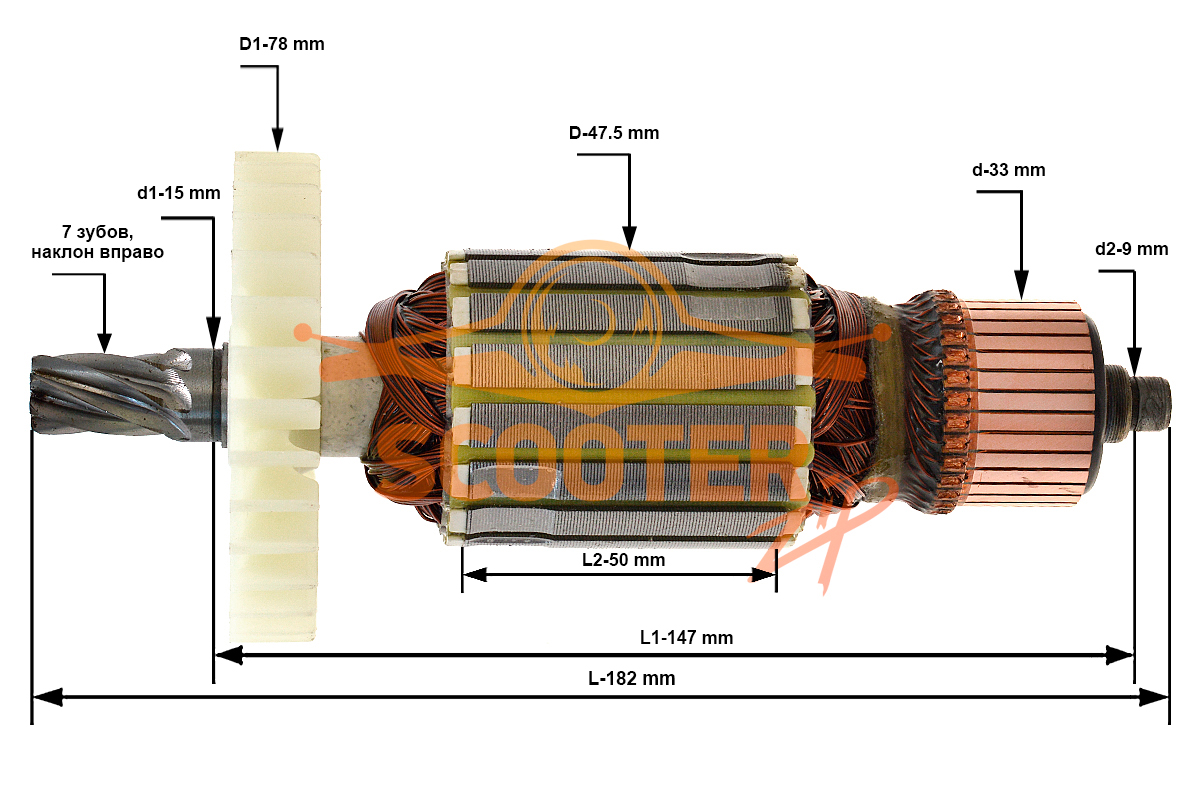

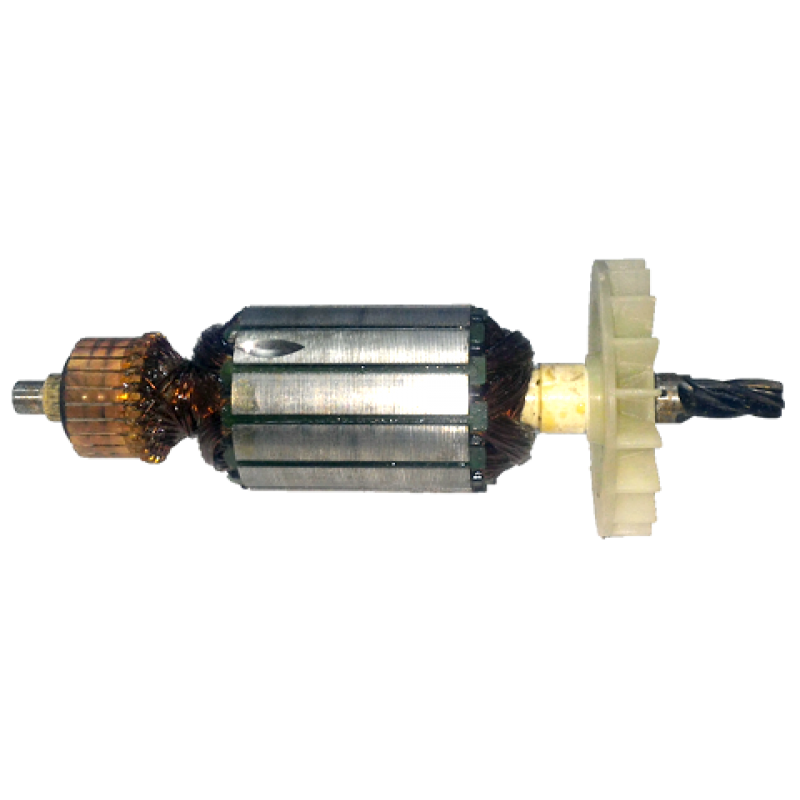

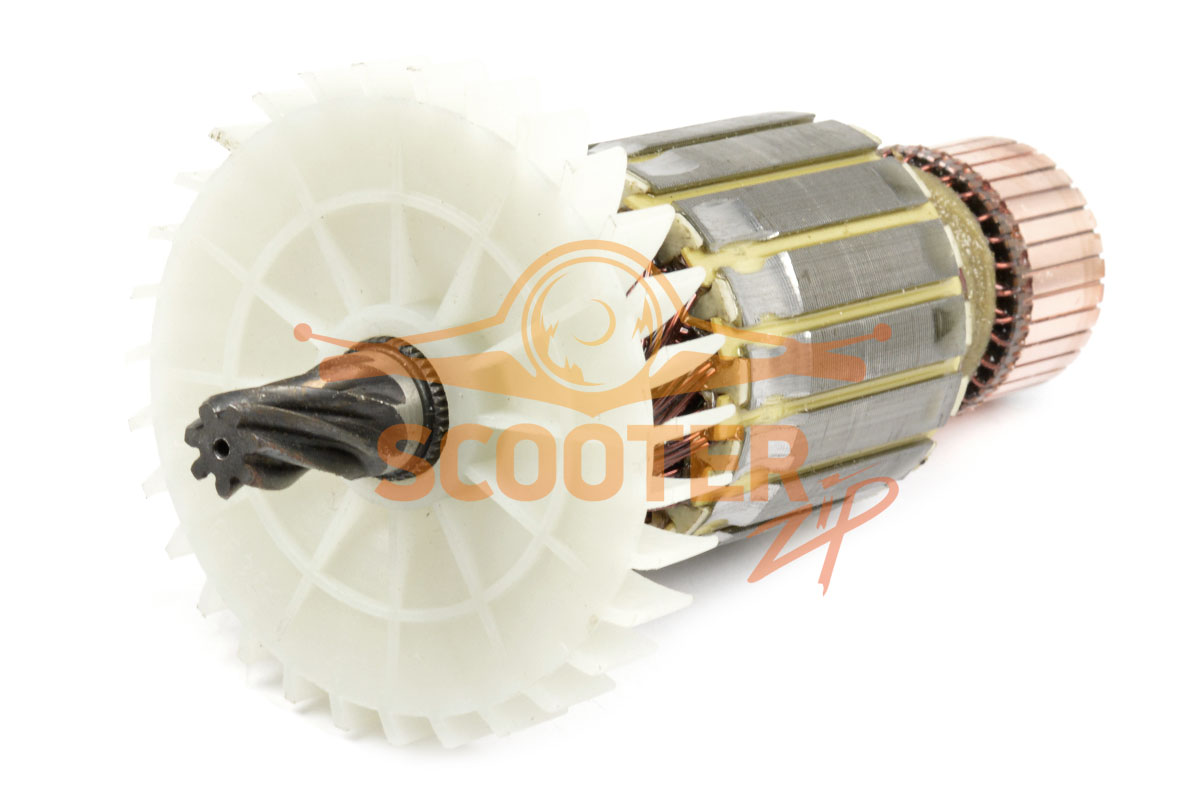

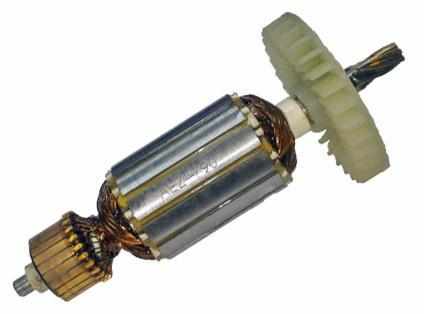

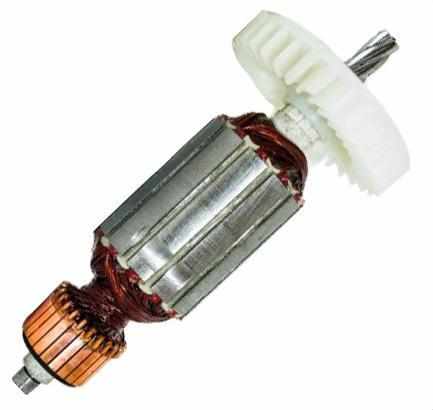

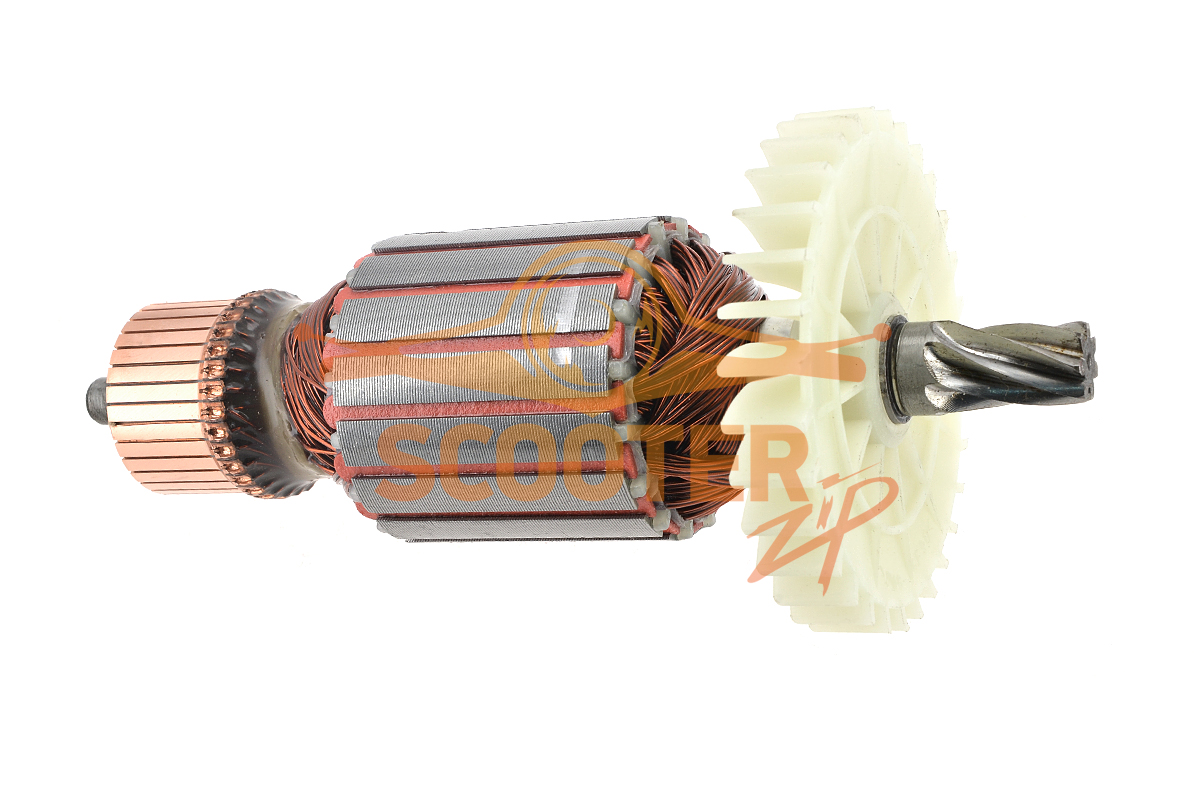

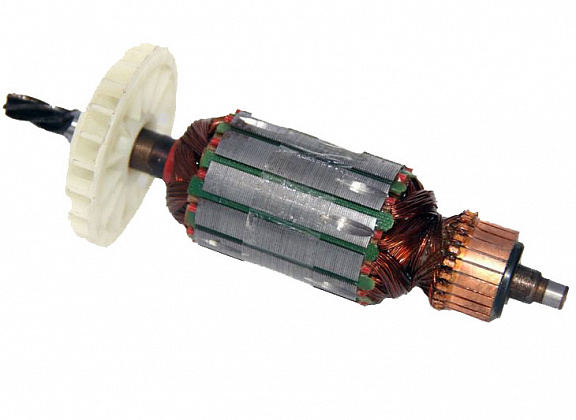

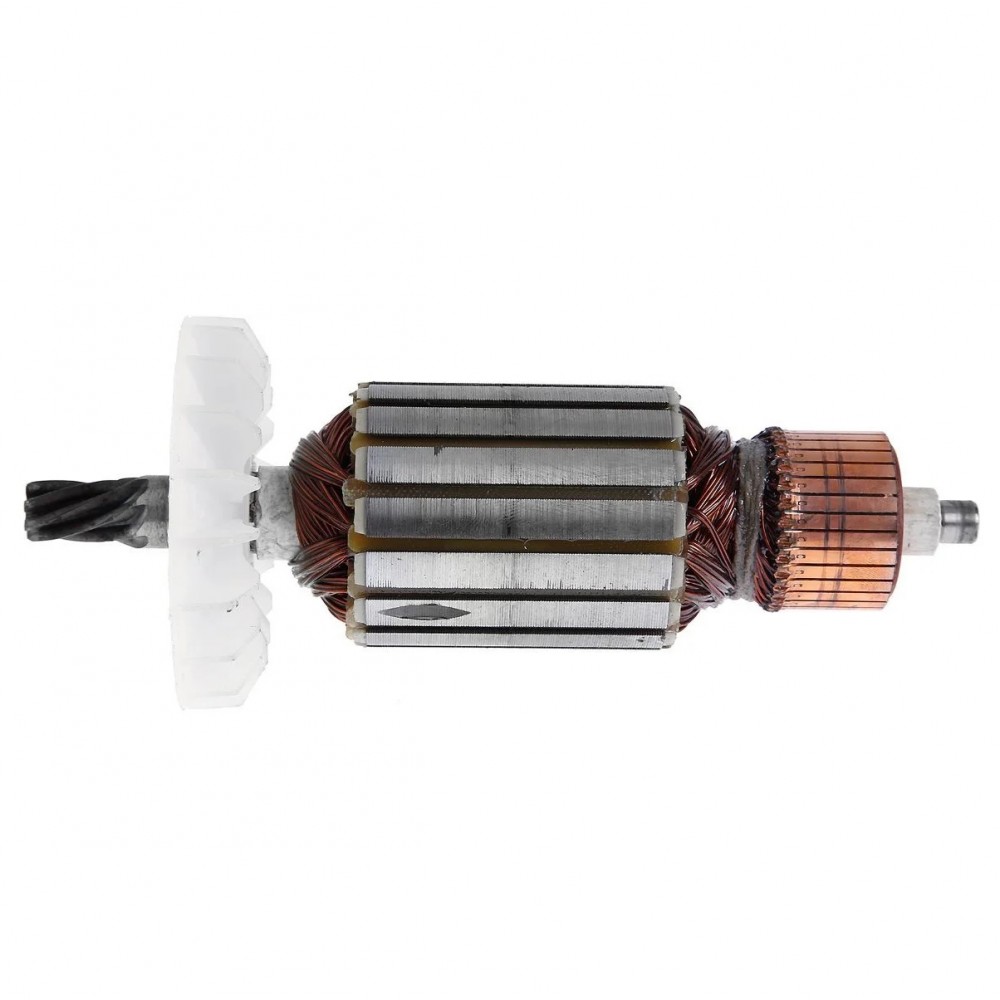

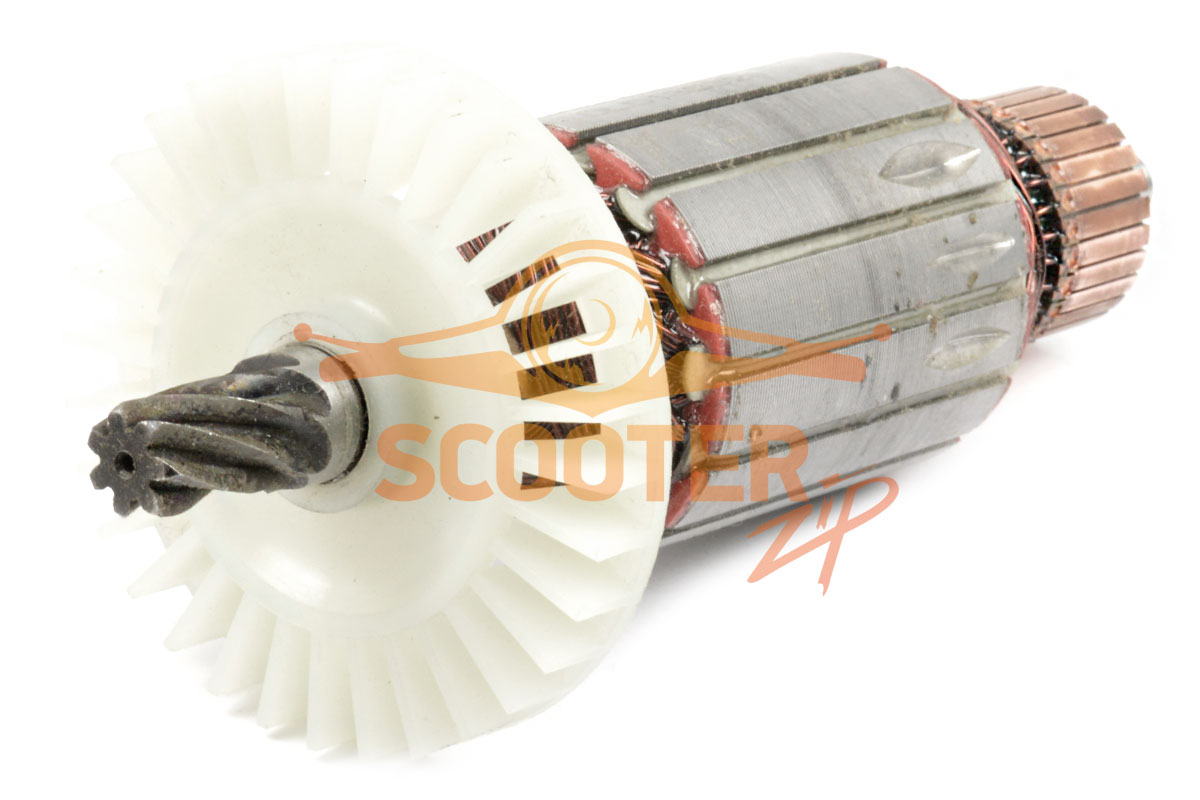

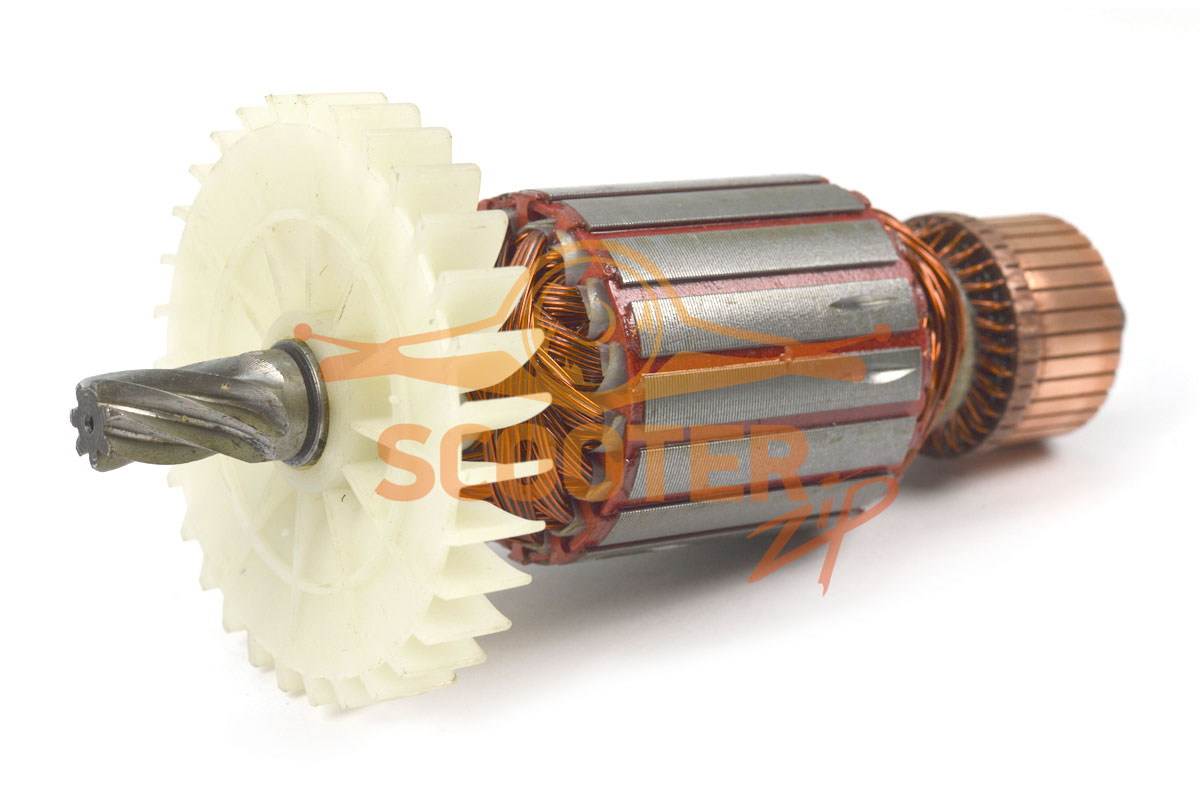

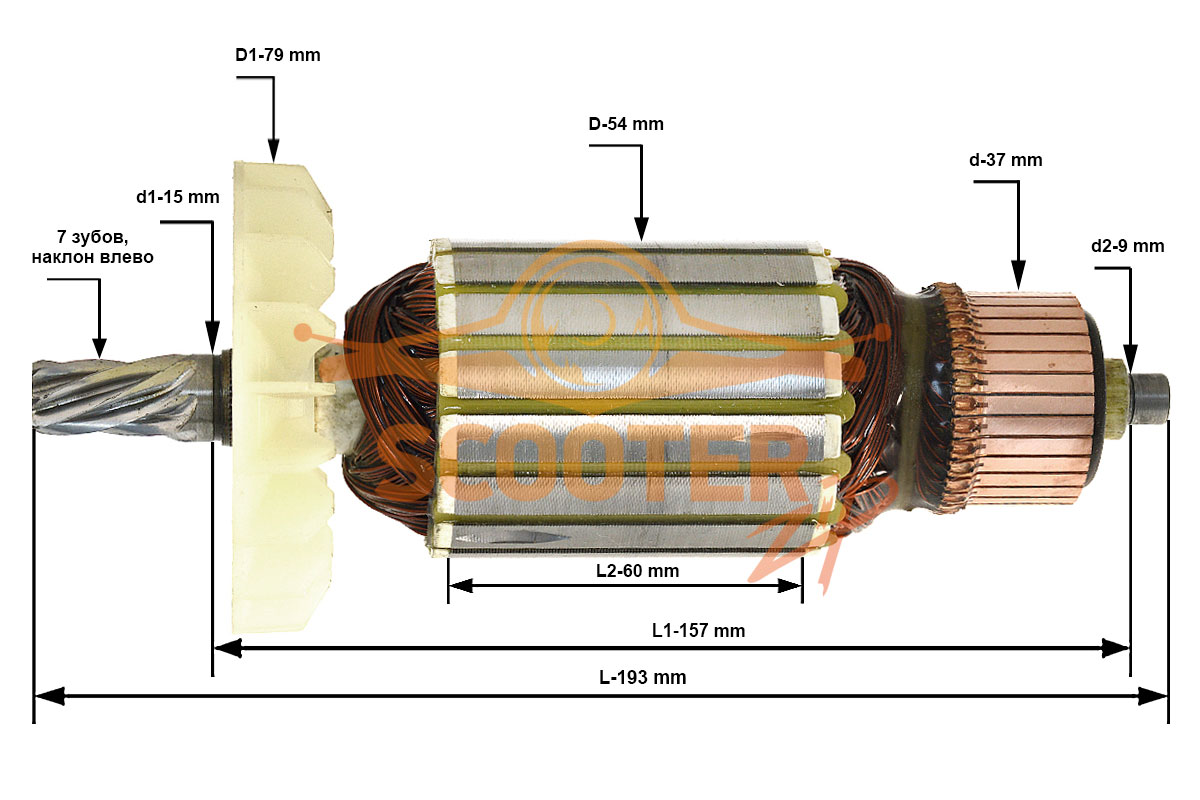

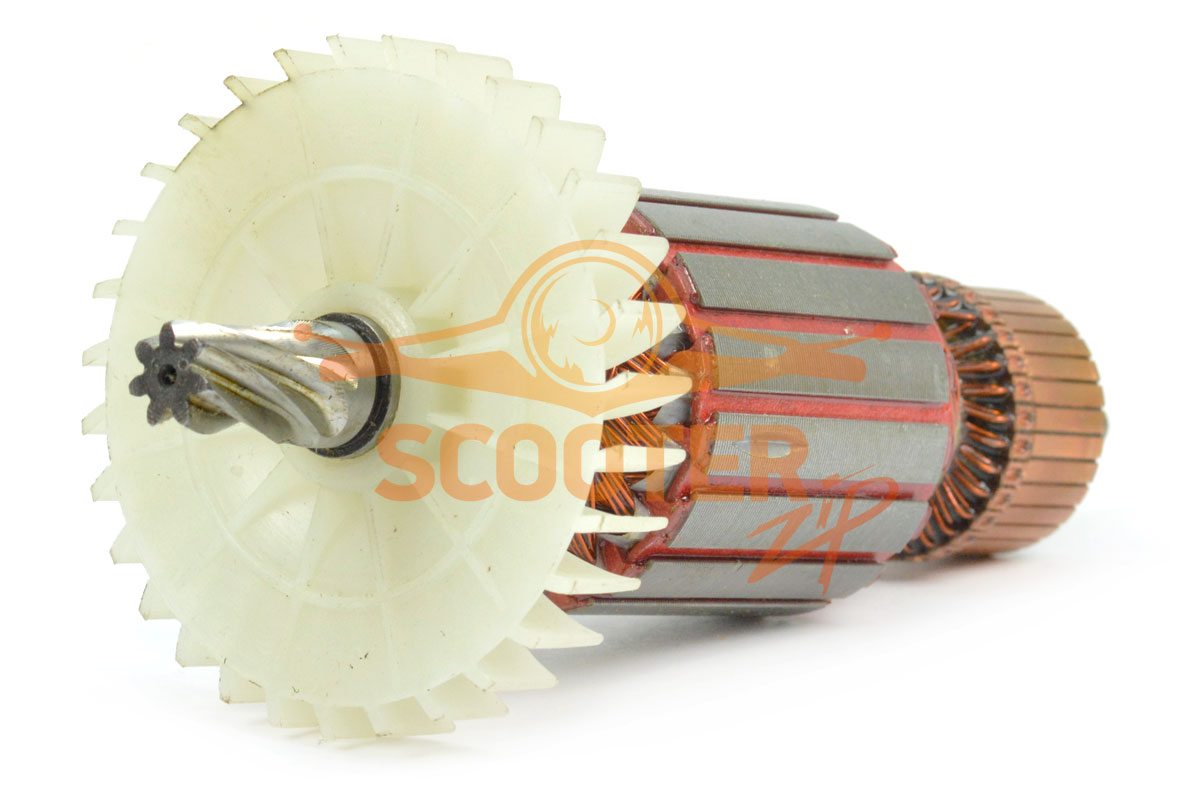

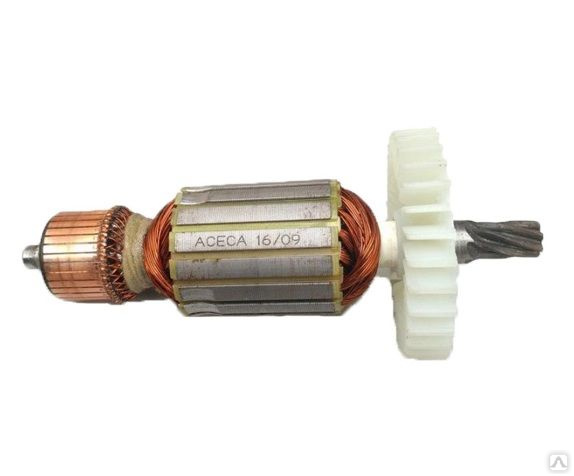

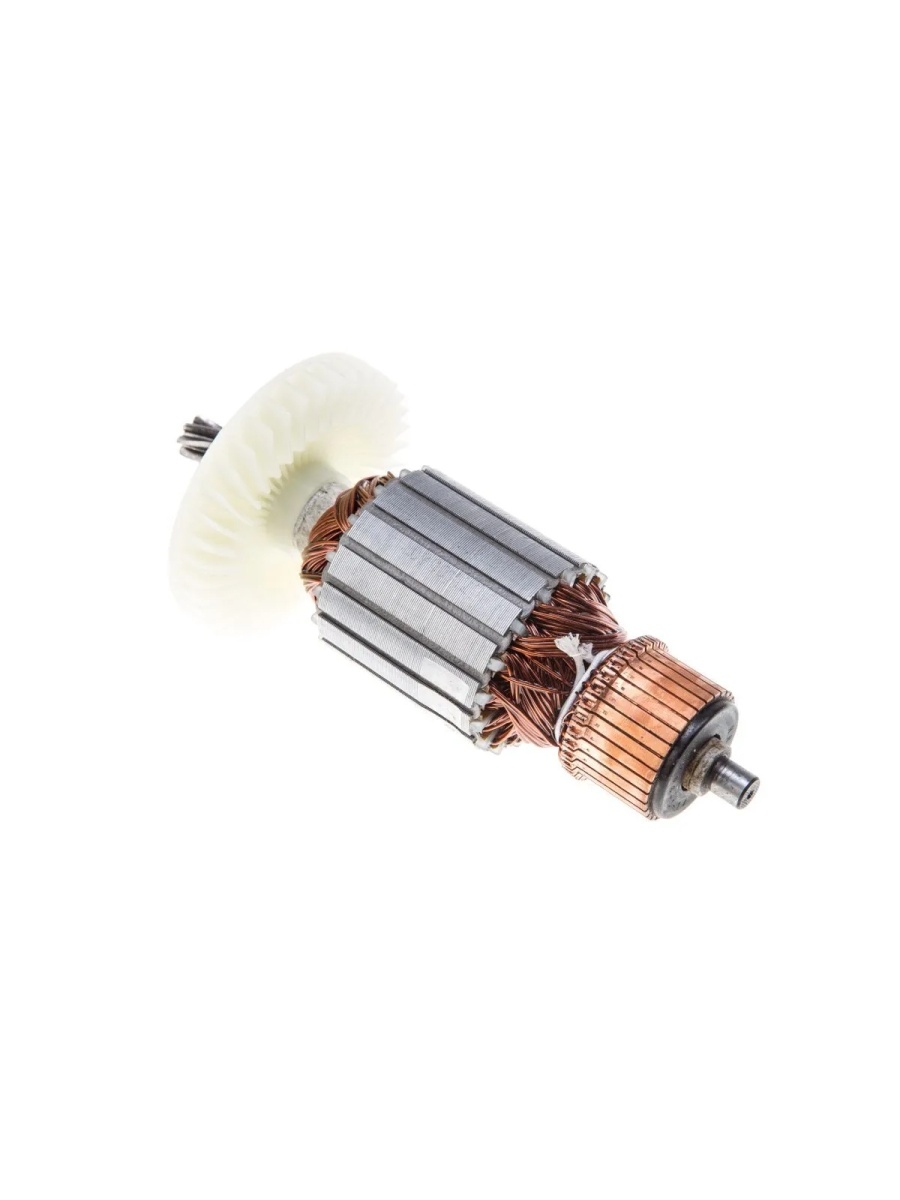

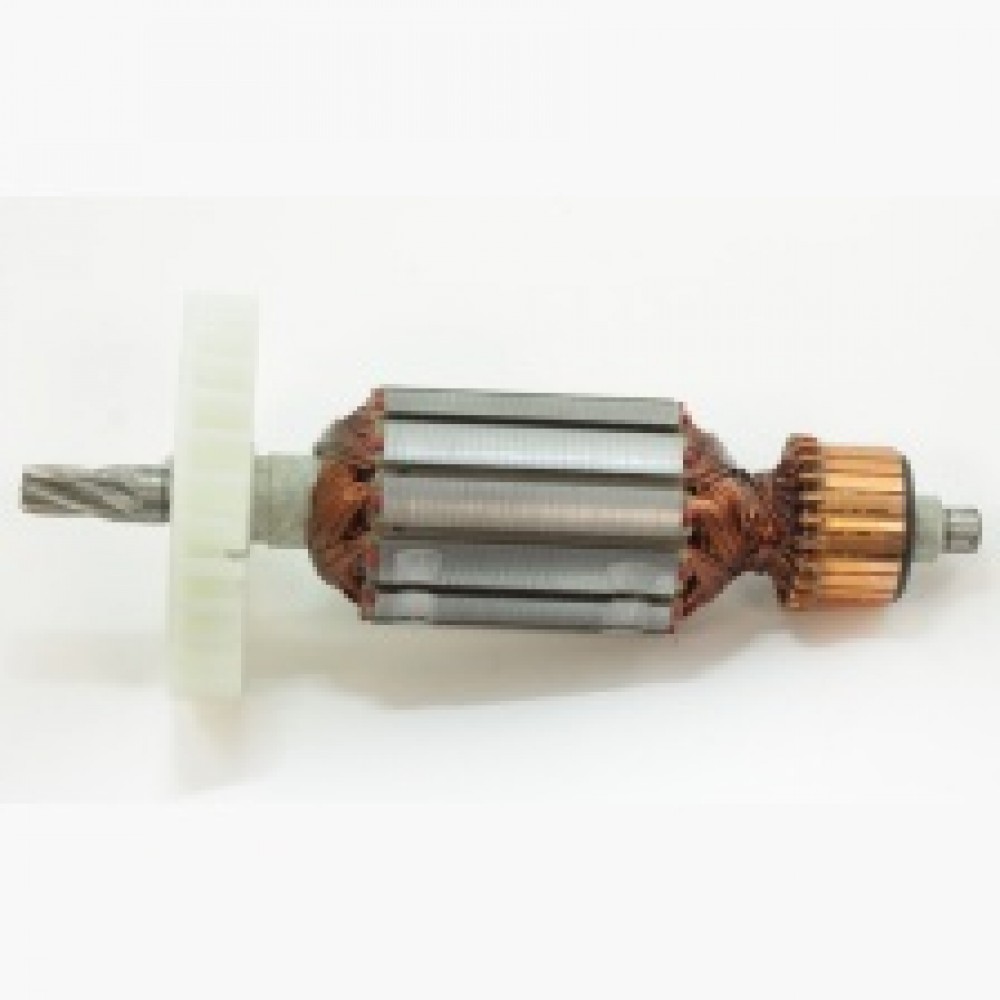

Якорь ручной циркулярной пилы

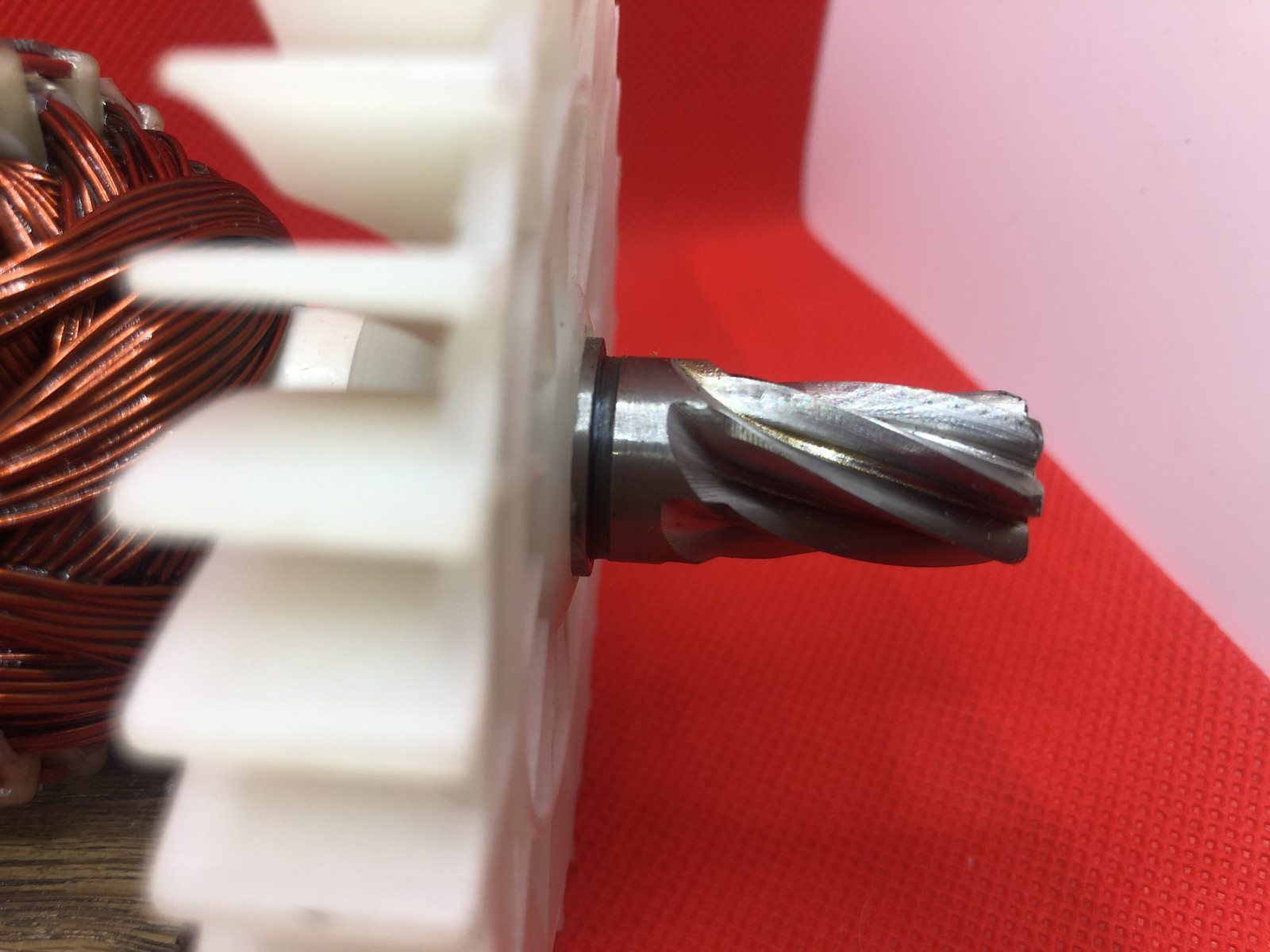

Якорь представляет собой медную обмотку, проводящую ток, и магнитопровод, в котором установлен вращательный вал. С одной стороны якоря находится шестерня, а с другой – коллектор с ламелями. Магнитопровод состоит из изолированных друг от друга пластин и пазов, покрытых лаком.

Ротор для циркулярной пилы

Ротор представляет собой стальной вал, на котором располагается сердечник с проточенными, равноудаленными канавками, в которые уложена якорная обмотка.

Статор для дисковой пилы

Статор изготовлен из электротехнической стали, обладающей большим коэффициентом магнитной проницаемости. Этот элемент жестко закреплен в корпусе пилы. Он имеет форму цилиндра с пазами, в которые укладываются статорные обмотки.

Электродвигатель для циркулярной пилы

В большинстве случаев на дисковые пилы по дереву устанавливаются электродвигатели коллекторного типа. Он включает в себя вышеперечисленные элементы: якорь, ротор, статор.

Вал для циркулярной пилы

Вал представляет собой металлический стержень, передающий вращательный момент от двигателя к фланцу пилящего диска с помощью подшипников.
