Алюминиевая проводка в квартире: стоит ли менять, какой провод лучше всего завести, и советы по смене проводки в доме своими руками

На что обращать внимание при выборе проводов

Схема медного и алюминиевого проводов Выбирая между медью или алюминием для проводки, необходимо отталкиваться от нескольких критериев, от которых зависит эффективность работы электрической системы.

Обращать внимание нужно на такие нюансы:

• Места расположения розеток, осветительных приборов, пакетных и клавишных выключателей. На основании схемы можно подсчитать, требуемый метраж кабеля.
• Суммарная мощность приборов, которые одновременно будут включены в сеть. Получается показатель максимальной токовой нагрузки проводов.
• Стандарт розеток. Они приспособлены под присоединение жил, диаметр которых не превышает 2,5 мм. Соотносится токовая нагрузка и электропроводность металлов.
• Стоимость материала. На этот параметр нужно ориентироваться в последнюю очередь, так как безопасность превыше всего.

Не следует забывать о таком критерии, как долговечность. Замена коммуникаций — слишком дорогое и трудоемкое мероприятие, чтобы проводить его раз в несколько лет

Подготовительные работы для замены проводки

Сначала разрабатывают план действий. В нем пошагово расписывают весь объем работ.

Составление схемы снабжения

Домашнюю сеть делят на несколько сегментов:

1. Розеточные группы.
2. Освещение.
3. Потребители повышенной мощности: водонагреватель, стиральная и посудомоечная машины, духовой шкаф и т.д. К каждому ведут собственную линию.

Розетки устанавливают в следующем количестве:

• в жилой комнате — 1 шт. на 5-7 кв. м;
• на кухне — в 3 раза больше.

Каждый сегмент защищают автоматическим выключателем. Розеточные группы и мощные электроприемники, кроме кондиционера, подсоединяют к сети через УЗО.

Санузел тоже рекомендуется запитать отдельно.

В частном доме силовую проводку разбивают на фрагменты. В случае аварии строение будет обесточено лишь частично.

Готовый чертеж

Схему изображают на бумаге, используя принятые условные обозначения. Они приведены в ГОСТ 2.702-2011.

На чертеже отображают следующую информацию:

1. Местоположение светильников, розеток и выключателей с указанием высоты и привязкой к углам помещения.
2. Оборудование в распределительном щите, пока без указания номинального тока.
3. Кабельные трассы. Рисками обозначают количество жил.

Правила укладки проводов:

1. Параллельно углам помещения. Укладка по диагонали не допускается.
2. От потолка и границы проемов отступают 15 см.
3. Минимальное расстояние до газопровода и радиаторов отопления — 40 см.

Разрешена диагональная укладка проводов за подвесным потолком.

Расчет необходимой мощности

Сечение жил проводов зависит от того, какой ток потребляют электроприемники. Этот показатель определяется мощностью устройства. Для однофазных приборов расчет ведут по формуле:

I = W / 220, где I — потребляемый ток (А), W — мощность электроприемника (Вт).

Например, микроволновка мощностью 2,2 кВт потребляет ток I = 2200 / 220 = 10 А.

Вычислив номинальный ток, сечение проводов подбирают по таблице 1.3.4 ПУЭ-7.

Значения для стандартных 2-фазных электроприемников приведены в таблице:

Потребитель	Сечение жил, кв. мм	Номинальный ток, А	Максимальная мощность прибора, кВт
Квартира (вводный кабель)	3х10	40	12,1
Электроплита, варочная поверхность	3х6	32	9,24
Бойлер, стиральная машина, кондиционер	3х4	25	7,7
Розеточные группы	3х2,5	16	5,5
Осветительные приборы	3х1,5	10	4,1

По номинальному току подбирают автоматические выключатели. Для УЗО этот показатель должен быть на ступень выше. Например, на линии, защищаемой автоматом на 16 А, устанавливают устройство защитного отключения на 32 А.

Трехфазные потребители подключают проводом 5х2,5.

Итоговый план

В завершение на чертеже указывают следующую информацию:

1. Сечения проводов.
2. Марки коммутационных устройств, отображающие номинальный ток и класс. Для УЗО дописывают величину утечки.
3. Модели розеток и выключателей с указанием номинального тока.

В квартирах и частных домах устанавливают автоматические выключатели класса B или C. Первый вариант обходится дороже.

Класс УЗО:

• АС — для потребителей на переменном токе, например водонагревателя или варочной поверхности;
• А — для бытовой техники, работающей на переменном и постоянном токе.

УЗО должно срабатывать при утечке тока:

• 30 мА — в сухих помещениях;
• 10 мА — в сырых.

Итоговый план согласовывают и регистрируют в энергослужбе.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

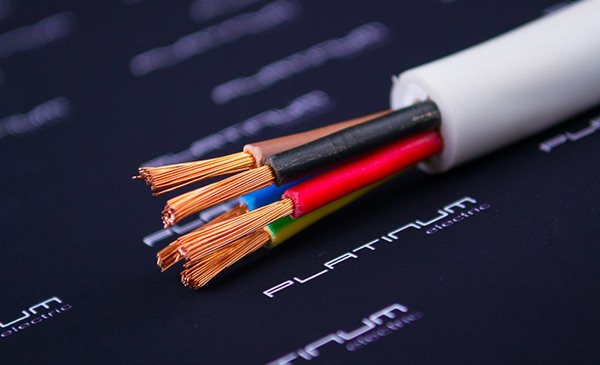

Свойства меди

Медная проводка устойчива к скручиванию и изгибанию Медь является тяжелым металлом с удельным весом 8700 кг/м³. Это показатель следует учитывать только при прокладке ЛЭП с ограниченным запасом прочности опор. В быту им можно пренебречь. Материал активно взаимодействует с кислородом, образуя оксид — патину, которую можно увидеть на статуях, ограждениях и сувенирах.

Достоинства меди следующие:

• Долговечность. Если линия не проходит на улице, она может прослужить 30-50 лет в зависимости от влажности помещения.
• Прочность. Медь устойчива к скручиванию и изгибанию. Качественный кабель можно деформировать до 100 раз без потери его рабочих характеристик.
• Высокая проводимость. Металл хорошо пропускает электроны, не подвергаясь нагреванию и тепловому расширению.
• Гибкость. Проводка легко принимает нужное положение, распрямляясь после прекращения действия нагрузки. С кабелями удобно работать в процессе монтажа.

Минусы у материала тоже есть:

• Высокая цена. Объясняется это сложностями добычи руды и затратами на ее переработку. Чтобы расплавить концентрат, требуется большое количество энергии, плюс затраты на транспортировку.
• Окисление при взаимодействии с водой и воздухом. Образующаяся пленка ухудшает проводимость контактов и способствует их нагреванию.

Полезные рекомендации

Соединение проводов должно соответствовать правилам безопасности

Схема разводки кабелей в квартире состоит из верхнего и нижнего уровня. К нижнему проведены розетки, предназначенные для питания потребителей, мощность которых может достигать 2 кВт: стиральные машины, бойлеры, микроволновые печи. Чтобы не подвергать линии риску перегрева и обгорания, здесь целесообразно провести медный кабель с максимально допустимым для бытовых розеток сечением жил.

Верхний уровень используется для питания дверных звонков, потолочных и настенных ламп. Эти изделия потребляют минимальное количество электричества, особенно если в них установлены современные светодиодные лампы. Поверху можно пустить тонкий и недорогой алюминиевый кабель, запаса мощности которого хватит с большим резервом. При таком решении отдельным вопросом встает безопасный способ соединения двух несовместимых между собой металлов.

Токопроводящая паста

Чтобы избежать проблем с контактами после проведения монтажа, можно воспользоваться одним из таких приспособлений:

• Зажим. Изделие состоит из 3 стальных пластин. Жилы вставляются между ними, после чего пластины затягиваются болтами.
• Болт с 2 железными шайбами. Концы жил скручиваются кольцами и насаживаются на ось, между разными материалами устанавливаются шайбы. Закручивание гайки обеспечивает надежный контакт.
• Пружинный коммутатор. Его клеммы обработаны специальной смазкой против коррозии. Жилы вставляются в пазы и фиксируются пружинными рычагами.
• Колодки. Представляют собой стальную планку с контактами, запрессованную в пластиковый корпус. В концы кабеля вставляются в отверстия, где затягиваются болтами. Изделия могут использоваться для соединения 2-10 пар проводов.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Стоит ли менять алюминиевую проводку в квартире или нет

В старых домах, где алюминиевая проводка сгнила и сыпется при прикосновении к ней, ответ может быть только один — срочно необходимо менять ее на медную электропроводку. Конечно затраты будут, но со старой электропроводкой вы можете потерять значительно больше.

Алюминиевая проводка в квартире

Иногда алюминиевая проводки может быть в удовлетворительном состоянии, когда она использовалась в сухих помещениях и не перегревалась. По составу советский алюминий соответствовал ГОСТу, который выдерживал многократные перегрузки, не имел такую ломкость как сегодняшний, китайский алюминий, да и российский тоже.

Чтобы сломать советский алюминий, нужно было хорошо постараться. Сечение алюминиевого провода того времени, соответствовало ГОСТу, не как сейчас, сечение провода в 2 мм² называют 2,5 мм² и т д. Кроме того в состав алюминиевого провода входят добавки которые удешевляют его стоимость, но никак не улучшает его характеристики, скорее наоборот.

Ещё один парадокс, если раньше допустимый номинальный ток алюминиевого провода сечением 1 мм² был равен 4 А, то сейчас он стал по-новому ГОСТу равен 7 А (для небольших сечений). При том, что качество алюминиевого провода ухудшилось и занижено сечение.

Зависимость номинального тока от сечения алюминиевых проводов

В случае если старая алюминиевая электропроводка неплохо сохранилась, а количество бытовых приборов значительно выросло, то есть нагрузка электросети в доме возросла, можно рекомендовать не трогать старую алюминиевую проводку в квартире, а установить реле приоритета.

С этим реле контроля нагрузки можно без модернизации электропроводки использовать мощность бытовых приборов в 2 раза большую, за счет последовательного включения приборов. Если у вас отсутствует электрический щиток в квартире, тогда нужно его установить. Не ставить же реле приоритета в подъездный щиток. В электрощит также можно установить вводной автомат вместо пробок в подъездном щите.

Ещё одним вариантом можно воспользоваться с небольшой переделкой электропроводки в квартире, при хорошем состоянии алюминиевых проводов. Основной ток нагрузки приходится на такие бытовые приборы как стиральная машина, бойлер, микроволновка, т. е. самую большую нагрузку несет кухня. В данном случае можно заменить алюминиевые провода, на медный кабель, только в помещении кухни.

Стоимость такой модернизации электропроводки будет невысокой. От подъездного щита нужно провести медный кабель с рассчитанным сечением по нагрузке до счетчика в квартире и установить щиток с вводным автоматом, автоматом для стиральной машины, розеток. Также желательно поставить УЗО, реле напряжения и реле приоритета.

УЗО необходимо для безопасности. Реле напряжения ставим обязательно, ведь у вас старая электропроводка и вероятность обрыва нуля очень высокая. Дешевле установить реле напряжения, чем приобретать дорогую бытовую технику заново. В подъездном электрощите нужно заменить все алюминиевые провода, на медный кабель и вывести его на клеммы вводного автомата нового квартирного щитка.

Заземление (при его отсутствии) можно взять с корпуса электрощита в подъезде с болтового соединения. С квартирного щитка лучше вести отдельный медный кабель для всех розеток кухни. Если есть электрическая плита, кабель должен быть также отдельным, от счетчика через автомат на розетку плиты. Освещение кухни можно не трогать.

Монтаж проводки по плинтусу

На кондиционер в комнатах устанавливают отдельный автомат, а медный кабель ведут от квартирного щитка по пластиковому кабельному каналу до плинтуса. Современные плинтуса имеют каналы для электропроводки. По плинтусу подводят кабель до места розетки, и поднимают его до розетки по кабельному каналу.

Такая модернизация обойдется вам значительно дешевле, чем замена электропроводки по всей квартире.

Этапы монтажа электропроводки

Замену электропроводки в квартире осуществляют в несколько этапов:

1. Создание схемы электрического снабжения.
2. Разработка плана разводки проводов, его согласование.
3. Обустройство ремонтной времянки.
4. Прокладка проводов.
5. Монтаж элементов (автоматы, выключатели, устройства защитного отключения) и стационарных электрических приборов.

Схема электроснабжения

На рисунке выше изображена однолинейная схема электрического снабжения, где kWA — электросчетчик. Косые черточки, перечеркивающие провода, указывают на располагающиеся поблизости провода фазы (L) и нуля (N). Защитный провод (PE) не перечеркнут, так как проложен отдельно. Если речь идет о трехфазной системе, то на схеме будет три черточки.

Обратите внимание! Составление схемы требует квалификации: самостоятельно проделать эту работу непросто, поэтому лучше поручить план специалисту

Планирование потребляемой мощности

При прокладке электрических проводов необходимо исходить из потребляемой мощности. Для коттеджных поселков лимит потребления обычно составляет от 10 до 20 кВт на дом, однако для жилья в многоквартирном доме такие цифры нереальны. При такой мощности не избежать постоянных выбиваний автомата или даже выхода из строя домовой проводки, так как максимальный лимит на жилую единицу редко превышает 2 кВт.

Тем не менее, следует учитывать, что суммарная мощность электробытовых приборов в жилище может значительно превышать реальное потребление в моменте. Это связано с тем, что одновременно вся бытовая техника практически никогда не работает.

Для квартиры размером в 50 – 100 квадратных метров следует исходить из следующих данных:

1. Главный автомат на 25-32А. Рекомендуемый коэффициент запаса — 1,3 – 1,5.
2. Устройство защитного отключения — 50А.
3. Для кухни требуется две ветки проводов (сечение — 4 квадратных миллиметра на каждую). Для обеих веток используется по 25-амперному автомату и 30-амперному УЗО. Питание ванной осуществляется проводами, идущими из кухни.
4. Кондиционер: ветка проводов с сечением в 2,5 квадратных миллиметра, автомат — 16А, УЗО — 20А.
5. Цепи розеток и цепи освещения: одна на каждое помещение (помимо ванной и туалета). Сечение проводов — 2,5 квадратных миллиметра. В УЗО нет необходимости, так как используется общеквартирное устройство.

Чертеж схемы

В качестве базы можно принять схему проводки, приведенную на рисунке выше. Верхнюю ее часть можно оставить без изменений, но при этом нужно поменять числа в соответствии с конкретными задачами. Модель устройства защитного отключения не принципиальна — можно поставить любую. Обозначения можно узнать в справочниках (приложение к ПУЭ) и ГОСТе (в данном случае речь идет о ГОСТ 2.755-87).

Подготовка плана

На рисунке выше изображен план электрической проводки.

Объяснения к плану:

1. Во всех помещениях от электросчетчика должны направляться хотя бы по паре веток проводов (освещение и розетки).
2. Так как в стандартной квартире одна ванная, в системе дополнительного уравнивания потенциалов нет необходимости. Данная ветка проводов указана пунктирной линией.
3. В ванной нужно указывать только потолочный влагозащищенный светильник и бойлер.
4. Должны быть определены ветки проводов к точкам подключения и стационарным электроприборам. Под стационарными понимаются устройства, жестко вмонтированные в несущие конструкции или питающиеся через неразъемные соединения.
5. Не следует перегружать схему мелочами типа светодиодной потолочной подсветки.
6. Недопустимы ветки проводов, идущие на балкон или лоджию — это против регламента ПУЭ.

Рекомендации по упрощению разработки плана:

1. Берем план жилого помещения в ДЭЗ или БТИ.
2. Сканируем полученный план.
3. В Photoshop убираем старые обозначения электропроводки, стационарных приборов и точек подключения. После этого наносим новые обозначения, исходя из составленной схемы проводки.
4. Распечатываем полученную схему.

Почему нельзя соединять старую алюминиевую проводку и медные провода

При длительной эксплуатации возникает необходимость замены части электрического кабеля. Также в ходе ремонта проводится дополнительное разветвление проводки ради получения дополнительных точек электропитания. В этой ситуации возникает необходимость стыковки алюминиевого и медного элементов.

Проблема соединения связана с двумя факторами:

1. Различное удельное сопротивление у двух металлов. Даже надежная скрутка будет подвергаться внешнему воздействию из-за большего теплового расширения алюминия.
2. Наличие оксидных пленок. Такие элементы есть у обоих веществ, но имеют различное сопротивление. Это способствует еще большему повышению температуры в месте соединения.

При эксплуатации под нагрузкой в точке контакта появляется искрение, что препятствует нормальной проводимости тока и создает условия для возникновения возгорания.

Несмотря на такую ситуацию, соединение меди и алюминия возможно. С этой целью используют специальные технологичные приемы:

• лужение при помощи паяльника и припоя – подходит для обработки медного провода;
• смазка – используется специальная смазка для предотвращения окисления металла в месте контакта;
• применение металлических переходников.

Среди представителей последней группы известны следующие приспособления:

1. Соединения типа «орешек». Представляют собой три параллельные пластины, где между двумя соседними элементами закладываются разные провода. Соединение укладывается в пластиковый короб.
2. Клеммные колодки. Распространенный и недорогой способ. При закладке проводов с двух сторон следует только не допускать касания внутри между собой.
3. Болтовое соединение. Такой способ отличается простотой конструкции при недоступности других способов. Два проводника разделены между собой шайбами подходящего диаметра, насаженные на болт.
4. Пружинные клеммы. Готовое изделие целесообразно применять при монтаже. Способ отличается простотой и надежностью крепления.

Любой способ позволяет уйти от возможного скручивания проводов, и повышает безопасность при использовании электрической энергии.
