Какое сечение кабеля для триммера 1 киловатт

Как правильно произвести расчет по другим показателям

При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.

По току

Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.

Сечение, мм2Ток, А по типу прокладки
ОткрытыйОдна труба
2 одножильных3 одножильных4 одножильных1 двухжильный1 трехжильный
0,511
0,7515
1171615141514
1,2201816151614,5
1,5231917161815
2262422202321
2,5302725252524
3343228262824
4413835302227

По длине

В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.

Мощность, ВтТок, А1,5 мм22,5 мм24 мм26 мм2
5002,5100 м165 м265 м395 м
10004,6 м30 м84 м135 м200 м
15006,8 м33 м57 м90 м130 м
20009 м25 с43 м68 м100 м
250011,5 м20 м34 м54 м80 м
300013,5 м17 м29 м45 м66 м
350016 м14 м24 м39 м56 м
400018 м21 м34 м49 м
450020 м19 м30 м44 м

По нагрузке

Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.

Разность напряжения, %Момент нагрузки по сечению провода
1,52,546
1108180288432
2216360576864
33245408641296
443272011521728
554090014402160

Трёхфазная электрическая сеть

Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:

  1. Составляется список домашних электроприборов.
  2. На основании документации или таблицы указывается номинальная мощность.
  3. Устанавливается возможность эксплуатации техники при единовременной нагрузке.
  4. Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
  5. Номинальная мощность оборудования умножается на поправочный коэффициент.
  6. Все данные суммируются.
  7. Находится значение в таблице и к нему прибавляется еще 15 %.

По напряжению

Программа для расчета падения напряжения на кабеле

Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:

  • длины провода – при увеличении напряжение падает;
  • площадь поперечного сечения – при увеличении снижается падение напряжения;
  • удельное сопротивление проводника – стандартный размер 1 мм2/1 м.

Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:

  1. Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
  2. На основании таблиц ПУЭ устанавливается сечение провода по току.
  3. Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
  4. Находится падение напряжения по формуле ΔU=I*R.
  5. Вычисляется процент падения напряжения ΔU/U.

Если результат больше 5 %, подбирается кабель с большим сечением.

По плотности тока

Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.

Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.

По маркировке проводов

Кабель ВВГ-нг

Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.

Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

ЭлектроприборПотребляемая мощность, ВтСила тока, А
Стиральная машина2000 – 25009,0 – 11,4
Джакузи2000 – 25009,0 – 11,4
Электроподогрев пола800 – 14003,6 – 6,4
Стационарная электрическая плита4500 – 850020,5 – 38,6
СВЧ печь900 – 13004,1 – 5,9
Посудомоечная машина2000 – 25009,0 – 11,4
Морозильники, холодильники140 – 3000,6 – 1,4
Мясорубка с электроприводом1100 – 12005,0 – 5,5
Электрочайник1850 – 20008,4 – 9,0
Электрическая кофеварка630 – 12003,0 – 5,5
Соковыжималка240 – 3601,1 – 1,6
Тостер640 – 11002,9 – 5,0
Миксер250 – 4001,1 – 1,8
Фен400 – 16001,8 – 7,3
Утюг900 –17004,1 – 7,7
Пылесос680 – 14003,1 – 6,4
Вентилятор250 – 4001,0 – 1,8
Телевизор125 – 1800,6 – 0,8
Радиоаппаратура70 – 1000,3 – 0,5
Приборы освещения20 – 1000,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

  • Медь, по сравнению с алюминием, более эффективна:
  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Сечение кабелей при открытой или закрытой проводке

При движении токовых импульсов по проводнику он греется. Чем тока больше, тем сильнее тепло. Один и тот же ток, проходящий по проволоке разного диаметра, неоднозначно действует на выделение тепла. Чем меньше сечение, тем сильнее происходит нагревание от нагрузки.

Поэтому, если линия делается открытой, можно уменьшить сечение – взять менее сильные провода. В таком случае он быстрее остывает и изоляция не портится. При закрытом способе монтажа ситуация хуже – тепло уходит медленнее, и здесь уже нужен более сильный материал – провода большего сечения.

Конструкция проводки и покупка нужного количества расходных материалов, требует навыков проектирования. Надо будет выполнить следующие действия:

  1. Нарисовать план квартиры или других помещений, где она планируется, и отметить будущие розетки и светильники.
  2. Узнать мощность всех имеющихся устройств и домашней техники: ламп, обогревательных приборов, чайников, фенов и т. п. Это позволит остановиться на оптимальном варианте.
  3. Измерить длину планируемой линии и сложить все собранные параметры вместе.
  4. Выбрать марку кабеля. Для внутренней проводки лучше использовать плоский провод.
  5. Купить необходимое количество.

Помимо этого, принимают во внимание, согласуется ли сечение провода по потребляемой мощности с его максимальной нагрузкой в данном проекте и с током защитных выключателей.

Общепринятая расцветка изоляции жил никак не зависит от их сечения и применяется только для удобства монтажа:

  • синий – для нейтрали;
  • желто-зеленый – заземление;
  • белый, коричневый и прочие – фазные проводники.

Выключателей лучше устанавливать несколько и сразу их подписать: например «кухня», «спальня» и т. д. Линия освещения всегда проводится от вводного автомата отдельно и не зависит от розеток. Даже если в какой-то из них произойдет короткое замыкание, то без света дом не останется, да и в случае необходимости ремонт можно будет сделать с нормальным освещением, не пользуясь фонариком или свечами.

Дополнительные рекомендации:

  • Всегда лучше подобрать сечение провода с запасом – экономия это хорошо, но она должна быть разумной, да и неизвестно, что туда потом будет включаться.
  • В помещениях с повышенной влажностью весьма вероятно, что может понадобиться изоляция в два слоя.
  • При покупке нужно уточнять допустимый диаметр изгиба провода, особенно это касается однопроволочных. Дело в том, что если просто перегнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от наружного диаметра всего кабеля. Чаще всего это значение равно 10-15.
  • Кабеля из меди и алюминия не совмещаются и не соединяются обычным способом. Для их скрепления можно употреблять особые клеммники или шайбы (оцинкованные).

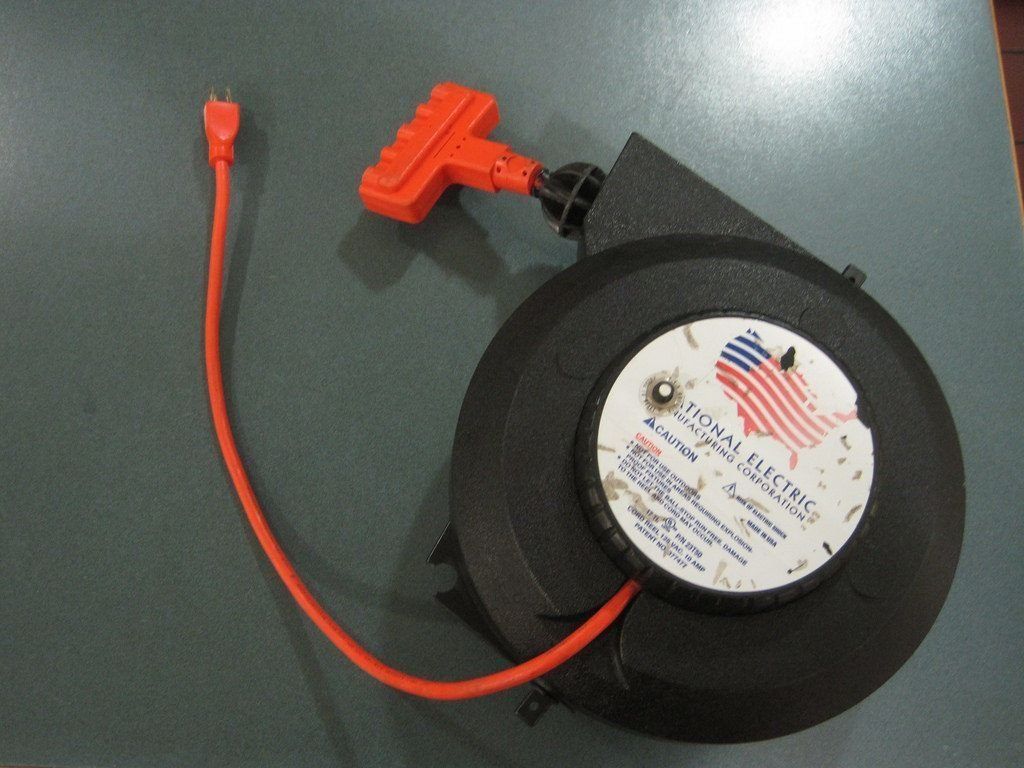

Лучшие силовые удлинители на катушке

Силовые удлинители на катушке удобны и, как правило, имеют достаточно большую длину шнура. Эти приборы нередко используют профессионалы в сфере ремонта из-за большого количества розеток – их может быть от 3 до 4.

1 место – силовой удлинитель Glanzen EB-50-007

Удлинитель от лидера российского рынка станет идеальным решением для обладателей обширных дачных участков – длина провода в 50 метров позволит работать на приличном расстоянии от стационарного источника тока. Для сматывания кабеля предусмотрена специальная ручка, которая облегчит процесс. Пластиковый корпус легок – удельный вес всего изделия всего 5 кг, но надежен, что подкрепляется гарантией производителя. 4 розетки оснащены крышками и вмонтированы в тело катушки – идеальная защита от брызг. Катушка имеет переносную ручку и металлическое основание, которое устойчиво стоит даже на неровной поверхности.

Максимальная мощность – 3500 Вт.

Сечение кабеля – 3х1,5.

Средняя цена – 2300 рублей.

Достоинства:

  • Отличный дизайн;
  • Катушка изготовлена из ударопрочного пластика;
  • Наличие ручки для переноски, ручки для сматывания кабеля, металлического основания;
  • Длина шнура 50 метров;
  • Есть термовыключатель, защищающий от перегрузок;
  • Есть заземление;
  • Доступная цена.

Недостатки:

  • Не очень высокая мощность;
  • Перед каждым применением нужно полностью разматывать всю длину кабеля.

2 место – LUX K4-E-50

Мощный силовой удлинитель, который смогут использовать даже профессионалы. Кабель марки КГ позволяет безопасное использование в условиях сильного мороза: провод не трескается и не ухудшает своих технических характеристик. Широкий функционал изделию придает и достаточно высокая мощность – 3500 Вт. Катушка выполнена из металла, имеет 4 розетки, оснащена ручкой для переноски, ручкой для сматывания провода и прочным основанием. Среди существенных недостатков пользователи отмечают, что нагрузка в заявленные 3500 Вт удлинителю все же не по плечу.

Достоинства:

  • Длина провода 50 метров;
  • Достаточно высокая мощность, подходит даже профессионалам;
  • Металлическая катушка;
  • Кабель марки КГ устойчив к морозам;
  • 4 розетки позволяют использовать сразу несколько приборов.

Недостатки:

Максимальная мощность – 3500 Вт.

Сечение кабеля – 3х2,5.

Средняя цена – 6600 рублей.

P=IU

Данные формулы используют в случаях активной нагрузки (потребители в жилых помещениях, лампочки, утюги). Для реактивной нагрузки в основном используется коэффициент от 0,7 до 0,9 (для работы мощных трансформаторов, электродвигателей, обычно в промышленности).

В следующей таблице предложены исходные параметры – потребляемый ток и мощность, а определяемые величины – сечение провода и ток отключения защитного автоматического выключателя.

Исходя из потребляемой мощности и тока – выбор площади поперечного сечения провода и автоматического выключателя.

Зная мощность и ток, в нижеприведенной таблице можно выбрать сечение провода.

Таблица 2.

Макс. мощность,
кВт

Макс. ток нагрузки,
А

Сечение
провода, мм2

Ток автомата,
А

1

4.5

1

4-6

2

9.1

1.5

10

3

13.6

2.5

16

4

18.2

2.5

20

5

22.7

4

25

6

27.3

4

32

7

31.8

4

32

8

36.4

6

40

9

40.9

6

50

10

45.5

10

50

11

50.0

10

50

12

54.5

16

63

13

59.1

16

63

14

63.6

16

80

15

68.2

25

80

16

72.7

25

80

17

77.3

25

80

Критические случаи в таблице выделены красным цветом, в этих случаях лучше перестраховаться, не экономя на проводе, выбрав более толстый провод, нежели указано в таблице. А ток автомата наоборот поменьше.

По таблице можно без труда выбрать сечение провода по току, или сечение провода по мощности. Под заданную нагрузку выбрать автоматический выключатель.

В данной таблице все данные приведены для следующего случая.

  • Одна фаза, напряжение 220 В
  • Температура окружающей среды +300С
  • Прокладка в воздухе либо коробе (находится в закрытом пространстве)
  • Провод трехжильный, в общей изоляции (провод)
  • Используется наиболее распространенная система TN-S с отдельным проводом заземления
  • В очень редких случаях потребитель достигает максимальную мощность. В таких случаях, максимальный ток может действовать длительно без отрицательных последствий.

Рекомендовано выбирать большее сечение (следующее из ряда), в случаях, когда температура окружающей среды будет на 200С выше, либо в жгуте будет несколько проводов

Это особо важно в тех случаях, если значение рабочего тока, приближено к максимальному

В сомнительных и спорных моментах, таких как:

большие пусковые токи; возможное в будущем увеличение нагрузки; пожароопасные помещения; большие перепады температур (например, провод находится на солнце), необходимо увеличить толщину проводов. Либо же для достоверной информации, обратиться к формулам и справочникам. Но в основном, табличные справочные данные применимы для практики.

Также толщину провода можно узнать эмпирическим (полученным опытным путем) правилом:

Правило выбора площади сечения провода для максимального тока.

Нужную площадь сечения для медного провода, исходя из максимального тока, можно подобрать применяя правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Расчеты по этому правилу без запаса, поэтому полученный результат нужно округлить в большую сторону до ближайшего типоразмера. Например, нужен провод сечением мм, а ток 32 Ампер. Необходимо брать ближайший, конечно, в большую сторону – 4 мм . Видно, что данное правило вполне укладывается в табличные данные.

Следует заметить, что данное правило хорошо работает для токов до 40 Ампер. Если же токи больше (за пределами жилого помещения, такие токи на вводе) – нужно выбирать провод с еще большим запасом, и делить уже не на 10, а на 8 (до 80 А).

Это же правило и для поиска максимального тока через медный провод, если известна его площадь:

Максимальный ток равен площади сечения, умножить на 10.

Лучшие производители силовых удлинителей

Если с техническими параметрами силовых удлинителей вопрос оказался решен, стоит обратить внимание на компанию-производителя: покупка товара известного бренда надежнее, так как меньше риск получить бракованный товар, а если это произошло – выше шанс получить замену, крупным корпорациям репутация дороже быстрого заработка

Какой фирмы лучше купить силовой удлинитель:

  1. Glanzen – крупная корпорация, выпускающая не только удлинители, но и светодиодные лампы, прожекторы и панели. Современные лаборатории и цеха расположены в подмосковной Коломне. Бренд отлично зарекомендовал себя на современном российском рынке, а популярность моделей позволяет верить в светлое будущее российской промышленности;
  2. Lux – российский бренд, выпускающий достойные, но в то же время бюджетные силовые удлинители. Компания не экономит на сырье, а затраты снижает за счет простого дизайна;
  3. Inforce – за 8 лет существования компании удалось войти в первую десятку лучших производителей инструментов и комплектующих к ним в нашей стране. Компания внимательно следит за всеми новинками на мировом рынке и делает их доступными для российского потребителя, изучая его потребности по данным социологических опросов и заочного общения.

Допустимый ток и напряжение

Сразу нужно оговориться и сказать о том, что нет такого понятия как «мощность кабеля». Для проводника основным критерием является ток, который он способен выдержать в течение определённого времени. Всё это есть в ПУЭ (правила устройства электроустановок, раздел 1, глава 1.3).

При этом многое зависит и от рабочего напряжения сети. Так, например, проводник, который способен выдержать ток в 16А, выдержит нагрузку в 3,5 кВт, но в однофазной сети 220 Вольт. В трехфазной сети 380 Вольт — это будет уже порядка 10 кВт.

Для того чтобы перевести киловатты в ватты необходимо разделить кВт на 1000.

Для того чтобы узнать амперы, нужно поделить ватты на рабочее напряжение или воспользоваться следующей формулой, где:

  • V — напряжение;
  • I — сила тока;
  • P — мощность;
  • R — сопротивление.

Всё то же самое вычисляется и для трехфазной сети, но только с разделением на 1.73 и на CosФ. Последнее значение это коэффициент мощности электроприборов.

Таблица сечения проводов и кабелей

Чтобы не запутаться в вычислениях и различных подсчётах можно воспользоваться уже готовой и очень удобной в работе таблицей. В ней указана мощность, которую выдержит тот или иной проводник в зависимости от проходящего тока.

Также можно воспользоваться и другой таблицей, в которой указана предельная нагрузка на кабель в зависимости от его сечения и материала изготовления жил.

При этом важно не забывать, что на мощность, которую способен выдержать кабель в течение определенного времени влияет и ряд других факторов, таких как:

  • Длина провода (линии);
  • Температура окружающей среды;
  • Материалы изготовления жил.

Многое при расчете нагрузки на провод зависит от его длины. На длинных линиях, возможна потеря напряжения под нагрузкой до 5%. Допускать этого нельзя, поэтому на длинных линиях нужно увеличивать сечения проводников или хотя бы не использовать провода с малым сечением.

Что же касается температуры, то здесь по большей мере все зависит от того, каким именно способом уложен кабель. Это может быть штроба или грунт, открытый монтаж (по воздуху)

Здесь важно соблюдать определённые условия для нормального и естественного охлаждения проводников

Зачем производится расчет

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.

Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что нужно знать

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

ЭлектроприборПотребляемая мощность, ВтСила тока, А
Стиральная машина2000 – 25009,0 – 11,4
Джакузи2000 – 25009,0 – 11,4
Электроподогрев пола800 – 14003,6 – 6,4
Стационарная электрическая плита4500 – 850020,5 – 38,6
СВЧ печь900 – 13004,1 – 5,9
Посудомоечная машина2000 – 25009,0 – 11,4
Морозильники, холодильники140 – 3000,6 – 1,4
Мясорубка с электроприводом1100 – 12005,0 – 5,5
Электрочайник1850 – 20008,4 – 9,0
Электрическая кофеварка630 – 12003,0 – 5,5
Соковыжималка240 – 3601,1 – 1,6
Тостер640 – 11002,9 – 5,0
Миксер250 – 4001,1 – 1,8
Фен400 – 16001,8 – 7,3
Утюг900 –17004,1 – 7,7
Пылесос680 – 14003,1 – 6,4
Вентилятор250 – 4001,0 – 1,8
Телевизор125 – 1800,6 – 0,8
Радиоаппаратура70 – 1000,3 – 0,5
Приборы освещения20 – 1000,1 – 0,4

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

расчет силы тока для однофазной сети

где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:

расчет силы тока для трехфазной сети

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.

Какой провод лучше использовать

На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.

  • Медь, по сравнению с алюминием, более эффективна:
  • она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
  • меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
  • проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.

Выбор сечения – что необходимо знать и на что обратить внимание

Если раньше техника в квартире ограничивалась холодильником да телевизором, то в наше время чего только не встретишь в квартире: пылесосы, компьютеры, фены, микроволновки и пр. Для всего этого нужно питание, причем в зависимости от времени суток нагрузка от включенных в сеть приборов может сильно разниться. А чтобы правильно выбрать кабель для каждой точки, в которую запитан прибор, необходимо знать:

  • силу тока;
  • напряжение;
  • потребляемую мощность прибора в ваттах или киловаттах.

Для однофазных сетей, которые присутствуют в наших квартирах, существует определенная формула, которая позволяет определить силу тока приборов:

I = (P × Kи) / (U × cos(φ) ), где

I – сила тока;

P – потребляемая мощность всех электроприборов (необходимо сложить их номинальное значение):

Бойлер однофазный5–7 кВт
Вентилятордо 900 Вт
Духовой шкафот 5 кВт
Компьютер600-800 Вт
Микроволновка1,2–2 кВт
Миксер300 Вт
Морозильная камера150–300 Вт
Осветительные приборы100–1000 Вт
Печь гриль1 кВт
Посудомоечная машина1,8–2,5 кВт
Пылесос1200 Вт
Соковыжималка250 Вт
Стиральная машина-автомат600–2500 Вт
Телевизор100–200 Вт
Теплый пол0,7–1,5 кВт
Тостер750–1000 Вт
Утюг1000–2000 Вт
Фен500–1000 Вт
Холодильник150–300 Вт
Электрическая варочная панельот 5 кВт
Электрическая кофеварка700–1000 Вт
Электрическая мясорубка1000 Вт
Электрическая плита9–12 кВт
Электрический камин9–24 кВт
Электрический котел9–18 кВт
Электрочайник2 кВт

Ки – коэффициент одновременности (часто для простоты применяют значение 0,75);

U – фазное напряжение, оно составляет 220 (В), но может колебаться от 210 до 240 (В);

Cos (φ) – для бытовых приборов величина неизменна и равняется 1.

Для простоты можно использовать формулу: I = P / U.

Когда определен ток, можно по следующей таблице определить и сечение провода:

Таблица мощности, тока и сечения кабельно-проводниковых материалов

Сечение токопроводящей жилы, мм

АЛЮМИНИЙ

Напряжение, 220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, Д

мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11,0

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22,0

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44,0

170

112,2

120

230

50,6

200

132,0

Сечение токопроводящей жилы, мм

МЕДЬ

Напряжение,220 В

Напряжение, 380 В

ток, А

мощность, кВт

ток, А

мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

Если при расчетах вышло так, что значение не совпадает ни с одним, приведенным таблице, то тогда следует за основу брать следующее большее число. Например, если ваше значение равно 30 А, то при использовании алюминиевой проводки вам стоит выбрать сечение провода 6 мм2, а медной хватит и 4 мм2.

Чтобы правильно выбрать кабель для каждой точки, в которую запитан прибор, необходимо знать силу тока, напряжение, потребляемую мощность прибора

Расчет сечения кабеля по мощности и длине

Правила устройства электроустановок описывают все факторы, оказывающие влияние на выбор сечения кабеля для монтажа электропроводки. Основным из них является нагрузка, используемая в сети. Получить ее можно, зная мощность электрооборудования.

Влияние оказывают и другие факторы:

  • Количество жил: от этого зависит, насколько сильно нагревается провод.
  • Способ укладки: кабели, уложенные под землей, выдерживают большую нагрузку. Провода, уложенные в короб, нагреваются друг о друга. Если в коробе находится больше четырех проводов, для расчета сечения применяется поправочный коэффициент, указанный в ПУЭ.
  • Процент падения напряжения.
  • Температура воздуха, при которой будет эксплуатироваться сеть.

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА.

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

  1. Длина провода, единица измерения – м. При её увеличении растут потери.
  2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
  3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

  1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
  2. С помощью таблиц ПУЭ определяют сечение провода по току.
  3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
  4. Находим падение напряжения из соотношения: ΔU=I*R.
  5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.
