Переделка отвертки на литиевые аккумуляторы

Технические характеристики

Инструмент характеризуется параметрами, о которых нужно знать:

  • напряжение аккумулятора. Эта характеристика равносильна мощности у сетевых приборов. С увеличением напряжения устройство имеет больший коэффициент полезного действия. Максимальная величина достигается у полностью заряженной аккумуляторной батареи. Со временем уменьшается до тех пор, пока отвёртку ещё можно включить. При хранении напряжение тоже убывает. Поэтому после долгого неиспользования инструмента его необходимо полностью зарядить;
  • тип аккумулятора. В отвёртках применяется три типа аккумуляторных батарей:
    • никель-кадмиевые Ni-Cd. Дешёвые, устойчивы к разным температурам. Из-за небольшого сопротивления имеют высокие токи заряда и разряда. Их можно заряжать около 1000 раз. Но они токсичны из-за кадмия, имеют эффект памяти и небольшую ёмкость;
    • никель-металлгидридные Ni-MH. Эффект памяти меньше, чем у никель-кадмиевых. Благодаря более высокой плотности их ёмкость больше на 25–35%, чем у предыдущих при одинаковых размерах. Не вредны для окружающей среды. Но имеют меньшее количество заряда. Их нежелательно разряжать до конца;
    • литий-ионные Li-Ion. Обладают самой высокой ёмкостью. За счёт этого уменьшаются в размерах. Эффекта памяти у них нет вообще. При хранении очень медленно разряжаются. Но тоже имеют свои недостатки. Более высокая стоимость, короткий срок службы и плохо переносят высокие и низкие температуры;
  • ёмкость аккумулятора. От неё зависит время работы отвёртки. На высоких скоростях при нагрузке энергия расходуется быстрее, поэтому время работы зависит ещё и от интенсивности. Для быстрой зарядки литий-ионные аккумуляторы можно подзаряжать не полностью;
  • устройство аккумулятора. Батарея у аккумуляторной отвёртки бывает двух типов:
    • съёмная. Устанавливается в мощные устройства, быстро заряжается. Позволяет непрерывно работать, если есть сменный аккумулятор;
    • несъёмная. расположена в корпусе. Такой инструмент имеет малый вес, размеры и стоимость. Им удобно пользоваться. Но ёмкость тоже мала, поэтому приходится часто заряжать. А это приводить к перерывам в работе. Ведь аккумулятор не извлекается из корпуса, и на его место нельзя поставить другой;
  • время заряда. Зависит от типа батареи и колеблется от 1 до 10 часов;
  • максимальный крутящий момент. Он определяет усилие вращения. При взаимодействии с материалом момент уменьшается. Использование инструмента на высоких нагрузках способствует быстрой потере заряда батареи и износу элементов отвёртки;
  • максимальное число оборотов. Это вращение вала. Отвёрткой с высоким числом оборотов можно легко вворачивать саморезы.

Выбор аккумуляторной отвёртки

О приобретении аккумуляторной отвёртки стоит задуматься тем мастерам, кто часто пользуется шурупами, саморезами, винтами среднего размера. Здесь обязательно нужно учитывать одну тонкость: аккумуляторная отвёртка приспособлена к работе только с мягкими материалами: деревом и пластиком. В бетон, фанеру или кирпич вкрутить с её помощью крепёжный материал не получится. Для этих целей есть специальный инструмент — ударные дрели-шуруповёрты.

Аккумуляторные и сетевые электроотвёртки

Аккумуляторные отвёртки с плоской и крестообразной головкой рассчитаны на непродолжительную автономную работу. Между собой любые отвёртки с электрическим приводом отличаются формой рукоятки. Внешне они могут напоминать привычный прямой инструмент для вкручивания и выкручивания шурупов и саморезов или иметь ручку в виде пистолета. Отвёртки с изогнутой ручкой удобнее: их проще держать и легче нажимать указательным пальцем на кнопку «пуск». Удобная рукоятка — это хороший контакт с ладонью, комфортное управление работой электрической отвёртки. Многие производители предлагают изменяемую форму конфигурации инструмента благодаря шарниру между рабочей частью и ручкой.

Отвёртку с изменяемой конфигурацией ручки можно приспособить под любые условия работыСетевые электроотвёртки отличаются наличием электрического шнура, которым они подключаются к бытовой сети напряжением 220 вольт. Это их главное преимущество (длительность непрерывной работы практически не ограничена), но и основной недостаток. Работать автономно они не умеют.

Критерии выбора

Сегодня на рынке представлено множество моделей электроинструмента, в том числе и аккумуляторных отвёрток. Есть совсем дешёвые марки стоимостью в несколько сотен рублей, а есть дорогие, цена которых в несколько раз больше. Но достоинства электрического инструмента для домашних целей не всегда нужно оценивать в деньгах. Выбирать нужно исходя из оптимального сочетания цены и функциональных возможностей:

  • у аккумуляторной отвёртки нужно интересоваться типом источника тока, определяющим время непрерывной работы и срок службы;
  • понравившуюся модель следует обязательно подержать в руках, имитируя работу с ней. Удобство в использовании — важнейший критерий при выборе электрической отвёртки;
  • рекомендуется изучить технические характеристики (зарядный ток, ёмкость аккумуляторов, скорость вращения, крутящий момент, вес, комплектность и другие параметры);
  • стоит поинтересоваться и дополнительными функциями (регулировка крутящего момента, наличие реверса, подсветка рабочей площадки, присутствие индикатора зарядки аккумуляторов и иные, не всегда нужные, опции).

Нужно помнить, что электрической отвёрткой отверстия не сверлят и саморезы с шурупами намертво не затягивают.

Бытовые и профессиональные модели электрических отвёрток

Основное различие между бытовым и профессиональным инструментом заключается в функциональных возможностях, мощности двигателя, стоимости и ресурсе.

Профессиональные модели Makita, Bosch, Metabo, Hitachi и других зарубежных брендов помимо традиционных плоских и крестообразных бит комплектуются насадками, которые имеют головки в виде квадратов, шестигранников, «звёздочек», «трилистников» и других конфигураций. Метизы с такими углублениями довольно часто встречаются в повседневной деятельности, поэтому комплектация этих моделей включает огромное количество сменного инструмента, в том числе головок для откручивания гаек и болтов, удлинителей, переходников и других насадок.

Аккумуляторная отвёртка профессионального уровня обычно имеет в комплекте большое количество разнообразных бит и насадок

Для бытовых нужд чаще всего хватает самых ходовых бит — с прямой и крестовой головкой. Кроме зарубежных производителей на российском рынке есть электрические отвёртки и отечественных компаний: «Зубр», «Интерскоп» и других. Они пользуются спросом из-за доступной цены, надёжности и приспособленности к российским условиям. Электрической отвёрткой можно подлезть туда, куда обычным инструментом, шуруповёртом или дрелью дотянуться невозможно.

Соединение элементов батареи

Зарядное автоматическое устройство

Соединение Li—Ion аккумуляторов для шуроповерта выполняется несколькими способами:

  1. Применение специальных кассет. Метод быстрый, но контакты обладают большим переходным сопротивлением, могут быстро разрушиться от сравнительно больших токов;
  2. Пайка. Способ, годный для умеющих паять, так как надо обладать определенными навыками. Пайка должна производиться ускоренно, потому что припой быстро остывает, а долгий нагрев может повредить аккумулятор;
  3. Точечная сварка. Является предпочтительным методом. Не все имеют сварочный аппарат, такие услуги могут оказать специалисты.

Соединение элементов пайкой

Важно! Элементы должны соединяться последовательно, тогда напряжение аккумуляторов складывается, а емкость не изменяется. На втором этапе припаиваются провода к контактам собранной батареи и к защитной плате согласно схеме подключения

К контактам самой батареи для силовых цепей припаиваются провода с площадью сечения 1,5 мм². Для других цепей можно брать провода потоньше – 0,75 мм²;

На втором этапе припаиваются провода к контактам собранной батареи и к защитной плате согласно схеме подключения. К контактам самой батареи для силовых цепей припаиваются провода с площадью сечения 1,5 мм². Для других цепей можно брать провода потоньше – 0,75 мм²;

Затем на батарею надевается кусок термоусадочной трубки, но это не обязательно. На защитную микросхему также можно надеть термоусадку, чтобы изолировать ее от соприкосновения с аккумуляторами, иначе острые выступы пайки способны повредить оболочку элемента и спровоцировать КЗ.

Переделка аккумуляторной отвертки из Ni-Cd в Li-Ion

Жила-была 18-вольтовая электрическая отвертка. У неё было отличное сцепление, удобство в использовании, прекрасное состояние корпуса. Вот только аккумулятор никелевый уже почти не держал ток. Пришло время перевести питание Ni-Cd на Li-Ion.

Сначала нужно подобрать батареи к корпусу. Четыре штуки 18650 в параллель подходят. Мощность АКБ составляет 1,5 А/ч, поэтому в целом теперь есть 3 А/ч и максимальное напряжение около 16,5 В — этого достаточно для шуруповерта.

Здесь использована 4s ячейка и при номинальном напряжении 3,7 В, достигает 14,8 В, а так как двигатель электроотвертки предназначен для 18 В, он будет работать в облегчённом режиме. Но пакет 4s может работать и с 12-вольтовыми отвертками.

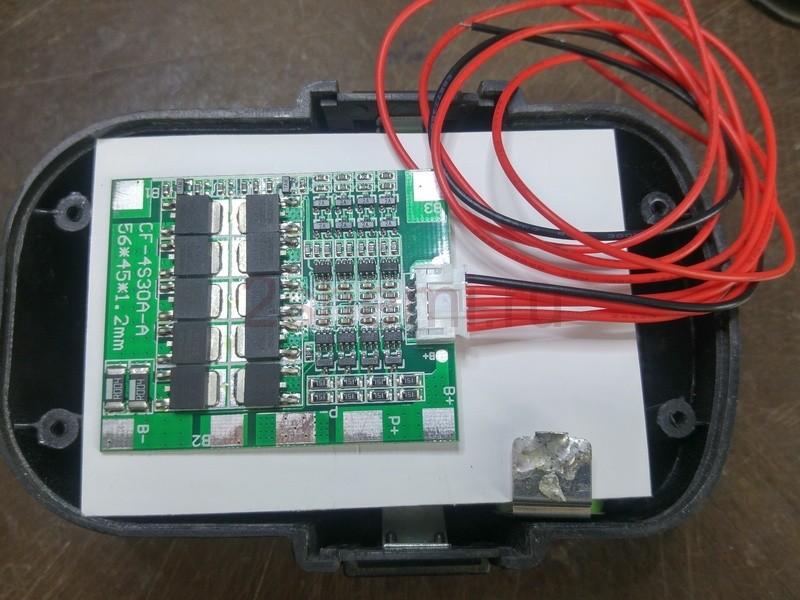

Балансир 4s — основная электроника, которая должна быть включена в такой пакет — в нашем случае на ток 30 А. Самое главное, что все элементы подходят по размеру и позволяют им закрываться в корпусе.

Индикатор состояния батареи отвертки

Два варианта схем индикатора

Индикатор состояния батареи тоже очень важен. Ведь хорошо знать, хватит ли времени на выполнение работы без зарядки. Использовался миниатюрный индикатор состояния АКБ, разработанный на двухцветном диоде (зеленый / красный), но не в батарейном отсеке, а в самой отвертке, там проще видеть процесс разряда в зависимости от нагрузки.

Сам индикатор вместе с потенциометром имеет только 6 радиоэлементов. Когда он разряжается — зеленый светодиод становится красным. Гистерезис цветовых переходов зависит от используемого транзистора — изменения цвета начинаются только после определенного разряда аккумулятора, так что есть еще некоторое время, чтобы затянуть несколько винтов, прежде чем красный огонёк покажет полный разряд.

Индикатор подключается в отвертку под основным плюсовым источником питания и под выводами транзистора (MOSFET от регулятора скорости). «S» — это ножка справа при взгляде на переднюю часть транзистора. Естественно и в отвертки других производителей вы можете подключить индикатор аналогичным образом

Благодаря этому решению индикатор включается только при запуске двигателя, что важно для срока службы аккумулятора

Зарядное устройство остается, но нужно его почти полностью переделать. За исключением диодного моста и зарядных контактов нужно поставить плату балансира и инвертора ЗУ. Зарядное напряжение установлено на 16,5 В — лучше слегка недозарядить аккумулятор, чем постоянно перезаряжать его. Это продлит жизненный цикл АКБ на некоторое время.

Зарядный ток выставлен на 1,5 А, потому что больше балансир становится теплым. При 2 А становилось заметно теплым, поэтому увеличивался риск перегрева. Информирует о заряде синий светодиод.

голоса

Рейтинг статьи

Преимущества литий-ионных аккумуляторов

Никель-кадмиевые аккумуляторы обладают низкой ценой, выдерживают много зарядных циклов, не боятся низких температур. Но ёмкость батареи будет снижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).

Никель-кадмиевые аккумуляторы

Литий-ионные аккумуляторы имеют следующие преимущества:

  • высокая емкость, которая обеспечит большее время работы шуруповерта;
  • меньшие размеры и вес;
  • хорошо сохраняет заряд в нерабочем состоянии.

Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, поэтому заводские инструменты на таких аккумуляторах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, избыточного заряда во избежание взрыва, полного разряда. При установке микросхемы непосредственно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится отдельно от инструмента.

Возможные неисправности и их устранение

Аккумуляторная отвёртка разбирается просто. Раскручиваете корпус и извлекаете все компоненты из пазов. Двигатель легко отсоединяется от редуктора.

Отвёртка не включается

Для нахождения неисправности нужно проверить всю электроцепь в следующем порядке:

  1. Провод питания, если есть.
  2. Уровень заряда аккумуляторов.
  3. Провода, идущие от аккумулятора к кнопке.
  4. Кнопку включения.
  5. Провода от кнопки к двигателю.

Для диагностики используйте мультиметр. Провода и кнопку проверяйте в режиме прозвона, а батарею — в режиме замера постоянного напряжения. Предварительно зарядите аккумулятор. Если ёмкость меньше заявленной, проверьте напряжение каждой банки отдельно. Неисправные замените.

Не крутит

Нужно провести диагностику кнопки и двигателя.

  1. Проверьте мультиметром все контакты кнопки. Если она неисправна, замените её.
  2. Переходите к проверке двигателя. Для этого отсоедините его от редуктора.
  3. Нажмите на кнопку. Если моторчик не крутит, проверните несколько раз вал. Щётки могли окислиться. Ещё раз нажмите на кнопку. Если неисправность не устранилась, меняйте двигатель.

Шелестит и хрустит

Часто, достаточно поменять смазку редуктора, чтобы неисправность устранилась. Но это не всегда помогает, если есть неисправные детали.

  1. Разберите инструмент.
  2. Отсоедините двигатель от редуктора.
  3. Извлеките все шестерни и сателлиты. Складывайте всё по порядку.

    Редуктор в разборе до чистки и смазки

  4. Очистьте старую смазку. Осмотрите внимательно все элементы. У сателлита мог отломиться зуб. Это место запрессовывается на большой шестерне. Отсюда идёт хруст. Неисправные детали замените на новые.
  5. Корпус редуктора тоже очистьте. В нём могут быть обломки зубьев.
  6. Наложите новую смазку.

Видео: разборка и смазка редуктора

Из-за низкого крутящего момента и малых размеров, аккумуляторную отвёртку используют по прямому её назначению. Она проста в применении и легко ремонтируется. При желании можно изготовить отвёртку своими руками.

(0 голосов, среднее: 0 из 5)

Выбор аккумуляторов

Часто для шуруповертов используются батареи напряжением 12 В. Факторы, которые необходимо учитывать при выборе Li-Ion аккумулятора для шуруповерта:

  1. В подобных инструментах применяются элементы с высокими значениями разрядного тока;
  2. Во многих случаях емкость элемента находится в обратной зависимости от тока разряда, поэтому нельзя выбирать его только по емкости. Главным показателем является ток. Значение рабочего тока шуруповерта можно посмотреть в паспорте инструмента. Обычно это от 15 до 30-40 А;
  3. Не рекомендуется при замене аккумулятора шуруповерта на Li-Ion 18650 использовать элементы с разными значениями емкости;
  4. Иногда встречаются советы применить литиевый аккумулятор от старого ноутбука. Это абсолютно недопустимо. Они рассчитаны на гораздо меньший ток разряда и имеют неподходящие технические характеристики;
  5. Количество элементов считается, исходя из примерного соотношения – 1 Li-Ion на 3 Ni-Cd. Для 12-вольтовой батареи понадобится для замены 10 старых банок поставить 3 новых. Уровень напряжения будет слегка снижен, но если установить 4 элемента, то повышенное напряжение сократит срок службы электродвигателя.

Важно! Перед сборкой необходимо произвести полный заряд всех элементов для уравнивания

Вторая жизнь аккумуляторной отвертки KS311-1036CD (переделка на Li-ion)


Цель:

Переделать питание электроотвертки с NiCd AA аккумуляторов на li-ion 18650 так, чтобы на одном заряде мог проработать в несколько раз дольше, чем при заводской сборке.

Используемые детали для доработки:

3. Аккумулятор QIXIN ICR18650P 1300мАч (аккумулятор, его емкость и рабочий ток выбирайте любой по вашему усмотрению, так как требования к питанию у электроотвертки низкие).

Года два назад покупал в Леруа Мерлен эту аккумуляторную отвертку из-за дешевизны и возможности ее переделать на питание от литиевого аккумулятора (ранее такой же был у моего двоюродного брата и мы его смогли удачно оживить). Стоила она тогда порядка 500р и скорее всего было много тех, кто приобрел данный девайс. Собственно с такими мыслями я и решил поделиться своим опытом. Вот как наш подопытный выглядит изнутри.

+ нетребовательность к условиям заряда и разряда (работают в самых жестких условиях).

+ нетребовательность к условиям хранения (можно хранить заряженным и разряженным).+ относительно безопасны при использовании (в сравнении с возгораемостью li-ion).

— очень маленькая емкость (что перечеркивает по моему мнению все плюсы этого аккумулятора, так как при времени работы 10-20 минут электроотвертка, мягко говоря, малоэффективна. По крайней мере такие характеристики работы на практике показала моя электроотвертка до переделки).

— высокий саморазряд (периодически необходимо заряжать).

— присутствует эффект памяти (периодически необходимо разряжать).

Итак, приступим к сборке необходимых элементов.

Кстати, аккумулятор я использовал тот, который остался от другой электроотвертки (в ней я емкость увеличил до 3000 мАч). Как я писал ранее вы можете использовать любой литий-ионный аккумулятор тип 18650, какой есть у вас в распоряжении).

Для начала подготовим плату защиты, которая будет защищать наш аккумулятор от разряда ниже 2.5 вольт и обеспечит нашему аккумулятору долгую и счастливую жизнь;) Также эта плата защищает от токов выше 15 ампер, что в нашем случае, я считаю, маловероятно (вообще конечно же есть желание узнать на практике как скачет напряжение и ток в процессе использования данного девайся, очень надеюсь что найду время для этого в будущем).

Припаиваем плату аккуратно к аккумулятору так, чтобы не замкнуть проводки.

Далее припаиваем плату заряда чтобы она заряжала наш аккумулятор правильно (CC-CV — режим заряда, который обеспечивает долгий срок службы литиевых аккумуляторов).

Обратите внимание, красный провод в данной схеме всегда + питания, а черный — питания. Так же во входном разъеме питания необходимо отпаять красный провод и изолировать его так, как посчитаете нужным (я, например, посадил его в термоусадочную трубку)

Этот провод необходим для индикации заряда на плате электроотвертки сверху. В нашем случае на нашей плате заряда TP4056 тоже есть индикация: показывает процесс заряда и окончание зарядки. Мне он нравится больше, поэтому я оставил только его.

Для индикации сделал отверстие сбоку и залил термоклеем.

В процессе заряда индикатор светится красным, как только аккумулятор зарядился — синим. Свечение индикатора получилось достаточно заметным.

Сделаем выводы:Уверен у многих покупателей данных электроотверток рано или поздно возникает вопрос «быть или не быть» из-за снижения времени работы до критически малого. В любом случае, я считаю, выбор за вами. Лично мне продление жизни устройств, которые мы купили, а ресурс использовали только частично, кажется вполне рациональным решением, которое экономит деньги и радует в дальнейшем глаза!

Со временем планирую добавить в эту статью свои ощущения и выводы от использования переделанной электроотвертки. Любопытно, как будет срабатывать защита при нагрузках и выжержат ли пластмассовые шестерни внутри редуктора нагрузок с учетом обновленной мощности аккумулятора?).

Переделка шуруповерта «Интерскол» на литиевые аккумуляторы 18650

Рано или поздно никель-кадмиевая сборка из 15 банок отказывает. Один- два элемента заленились, и получить напряжение на выходе уже невозможно. Современные ДШ «Интерскол» на литиевых аккумуляторах служат гораздо лучше. Переделка шуруповерта на литиевые аккумуляторы 18 вольт мастерами освоена.

Необходимо приобрести плату защиты на 5S, 3,7 В и 40-50 А. Потребуется балансировочная плата и сами источники энергии – 5 аккумуляторов литиевых 18650, можно оставить с заводскими терморезисторами, удлинив провода. При монтаже создать контактную площадку, вставить сборку, проверить работоспособность, закрепить. Особенности сборки советы мастера подробно даны в видео. Здесь полная информация о переделке 18-вольтного литиевого шуруповерта

Советы домашних умельцев

Несмотря на большой выбор профессионального и бытового инструмента в магазинах, многие домашние мастера изготавливают этот инструмент своими руками из простых и доступных материалов.

Как сделать электрическую отвёртку своими руками

Чаще всего умельцы изготавливают мини аккумуляторную отвёртку своими руками для разборочно-сборочных и ремонтных работ с офисной техникой, электрическими игрушками и другими видами креплений с миниатюрными винтами, болтами и гайками. Для этих целей они используют:

  • четыре батарейки АА на 1,5 вольта с корпусом от старого пульверизатора;
  • два трёхконтактных металлических тумблера;
  • электромотор на 6 вольт и редуктор от детской игрушки;
  • пластиковый магазин для бит;
  • две пластиковые бутылки.

Кроме этого, потребуются недорогие материалы и стандартный бытовой инструмент:

  • силиконовый клей;
  • пластиковая полоска;
  • изоляционная лента;
  • ножницы;
  • отвёртка;
  • кусачки;
  • паяльник.

Видео: как сделать мини электрическую отвёртку своими руками

Переделка электрической отвёртки на литиевые аккумуляторы

Есть смысл поменять NiCd батареи в аккумуляторной отвёртке на литиевые. Выгоды очевидны:

  • Li-ion аккумуляторы используются чаще, их легче купить;
  • их можно заряжать, не дожидаясь полной разрядки;
  • ёмкость, а следовательно, и мощность литиевых батарей больше, чем у кадмиевых аналогов.

Здесь будет рассмотрен пример переделки аккумуляторной отвёртки на литиевые батареи, которые используются при ремонте системных блоков, принтеров и другой оргтехники. Поэтому её зарядка будет осуществляться от порта компьютера.

Инструменты и материалы

Для переделки на литий потребуются:

  • плата контроллера заряда ТР 4056 без защиты (можно купить на любом радиорынке);
  • литиевые батареи от ноутбука;
  • соединительные провода различной длины;
  • набор надфилей;
  • термопистолет с клеем.

Для уменьшения штатного зарядного тока платы с 1 А вдвое следует перепаять резистор сопротивлением 1,2К на резистор 2,4К.

Последовательность работ

Замена аккумуляторов производится довольно просто, для этого специальные электротехнические навыки не нужны.

  1. Аккуратно разъединяем половинки корпуса. Для этого откручиваем винты и снимаем одну половинку.
  2. Извлекаем старые кадмиевые батарейки и прикидываем, куда поместить гнездо USB. Приемлемый вариант — в плоскости разъёма.
  3. Фрезой вырезаем в пластмассовом корпусе на стыке углубление для USB и светодиодов зарядки.
  4. Вставляем литиевую батарейку и контроллер зарядки на свои места. Соединяем проводами между собой и электродвигателем. Фиксируем диэлектрической пастой.
  5. Собираем корпус аккумуляторной отвёртки. Для этого обезжириваем стык и наносим клей. Потом прижимаем половинки корпуса друг к другу и стягиваем винтами.
  6. Подсоединяем шнур для зарядки к включённому компьютеру и к гнезду USB на корпусе отвёртки.
  7. Ждём окончания процесса зарядки. Как только индикаторы загорятся синим светом, можно начинать пользоваться отвёрткой.

Видео: переделка отвёртки на Li-on аккумулятор

Переделка аккумуляторной отвёртки в сетевую

Эта работа производится в следующем порядке.

  1. Раскрутить половинки корпуса, не забывая про откручивание скрытых шурупов.
  2. Извлечь старые батарейки аккумулятора с отрезанием проводов, концы заизолировать.
  3. Выяснить напряжение из маркировки, нанесённой на рукоятку.
  4. Удалить старый адаптер для зарядки.
  5. Вместо него подобрать новый адаптер питания, с ограничением по току чуть выше номинального напряжения.
  6. Собрать с соблюдением обратной последовательности.

Советы по выбору защитной микросхемы

Литий-ионный аккумулятор шуруповерта не сможет нормально функционировать без защитной платы BMS. Продающиеся экземпляры имеют разные параметры. Маркировка BMS 3S предполагает, например, что плата рассчитана на 3 элемента.

Плата BMS

На что надо обратить внимание, чтобы выбрать подходящую микросхему:

  1. Наличие балансировки для обеспечения равномерности заряда элементов. Если она присутствует, в описании технических данных должно стоять значение тока балансировки;
  2. Максимальное значение рабочего тока, выдерживаемого длительно. В среднем, надо ориентироваться на 20-30 А. Но это зависит от мощности шуруповерта. Маломощным достаточно 20 А, мощным – от 30 А;
  3. Напряжение, при достижении которого происходит отключение аккумуляторов при перезаряде (около 4,3 В);
  4. Напряжение, при котором отключается шуруповерт. Надо подобрать это значение, исходя из технических параметров аккумуляторного элемента (минимальное напряжение – около 2,6 В);
  5. Ток срабатывания защиты от перегрузки;
  6. Сопротивление транзисторных элементов (выбирается минимальное значение).

Важно! Величина тока срабатывания при перегрузке не имеет большого значения. Это значение отстраивается от тока рабочей нагрузки

При кратковременных перегрузках, даже если инструмент отключился, надо отпустить пусковую кнопку, а затем можно продолжать работать.

Схема соединения элементов с защитной платой

Имеет ли контроллер функцию автозапуска, можно установить по наличии записи «Automatic recovery» в технических данных. Если такой функции нет, то чтобы вновь запустить шуруповерт после срабатывания защиты надо будет вынимать аккумулятор и подключать его к ЗУ.

Используемые аккумуляторы

В данной отвёртке, как и во всех её нормальных аналогах, стоит обычный 18650 литий-ионный аккумулятор. Такие же аккумуляторы используются в куче другой бытовой техники, начиная от ноутбуков и заканчивая, я не знаю, шуруповёртами или фонариками. Разумеется, даже у такого “электронщика”, как я, в доме имеется несколько рабочих банок этого форм-фактора, поэтому всегда можно работать от одного аккумулятора, одновременно заряжая Аймаксом другой. Если у вас нет таких аккумуляторов – не беда, вы легко можете надыбать их из “дохлых” сборок от тех же ноутбуков: как правило, там из 6-9 аккумуляторов несколько штук могут оказаться в очень даже нормальном состоянии.

Однако, хоть все находящиеся в моём распоряжении литий-ионные банки и выдают до восьми ампер тока, которые эта отвёртка жрёт при блокировке вала, этот режим использования для них не является приемлемым: обычные 18650 аккумуляторы рассчитаны на ток разрядки, не превышающий показателя их ёмкости. Да, они могут выдать и больший ток, однако это негативно скажется на их сроке службы. Поэтому для таких случаев существуют специализированные, высокотоковые аккумуляторы

Их вы без проблем можете купить на Алиэкспресс (вот по такому запросу), однако обязательно обращайте внимание на отзывы по конкретным лотам, ведь это же китайцы..

К тому же мне тут сообщили, что некоторые ноутбучные банки даже пяти ампер выдать неспособны: такие в электроотвёртку не подойдут полюбому.

Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640

Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.

Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.

Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.

Назначение и области применения аккумуляторных отвёрток

Аккумуляторная отвёртка служит для закручивания и выкручивания различной крепёжной оснастки в нетвёрдые материалы, например, изготовленные из дерева. Батарея отвёртки встроена в рукоятку, поэтому инструмент имеет малые размеры. Прибор можно использовать там, где не нужно сверлить и сильно затягивать крепёж, для работы в узких местах и проёмах, в которых не поместится шуруповёрт.

Аккумуляторная отвёртка применяется в сборке мебели, установке окон, ремонте бытовой и компьютерной техники, техническом обслуживании автомобилей, при выполнении мелких бытовых работ.

Отвёртку можно использовать для сборки мебели

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
