Как перепаять батареи в шуруповерте

Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток. Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита

Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Переделка шуруповерта 12 / 14 вольт на литиевые аккумуляторы

Спустя некоторый срок эксплуатации батарея шуруповерта устанет и ее нужно будет заменить. В этот момент пригодится инструкция как переделать шуруповерт на литий ионные аккумуляторы.

Замена аккумуляторов в шуруповерте на литиевые 18650 не требует от пользователя специфичных знаний, необходимо только лишь понимание основ ремонта, а также приобрести необходимые компоненты.

При подключении к плате аккумуляторов необходимо соблюдать четкую последовательность: 0 В затем 4,2 В, 8,4 В, 12,6 В, 16,8 В, в противном случае гаджет не будет работать

При этом важно обеспечить одинаковый уровень заряда

Чтобы понять, как переделать шуруповерт 12 вольт на литий ионные аккумуляторы, необходимо определиться с типом пайки. Наиболее оптимальный вариант — точечная сварка, так как перегрев нежелателен. Тем не менее пайка также уместна. Во избежание лишних расходов, которые возникнут при неаккуратной работе, рекомендуется потренироваться на ненужных батареях.

Для того, чтобы посчитать, сколько аккумуляторов 18650 нужно для 12В шуруповерта, стоит прибегнуть к следующей схеме расчетов: 2-3 никель — 1 литиевый; 5-7 = 2; 8-10 =3; 11-13 = 4.

Самостоятельная диагностика

Чтобы отремонтировать инструмент в домашних условиях, необходимо его разобрать, «прозвонить» проводку. При незначительных поломках потребуется заменить один элемент. В серьёзных случаях, когда выходит из строя несколько деталей, специалисты советуют купить новую АКБ. Сложность ремонта батареек на шуруповерте зависит от элемента, который вышел из строя. Чтобы его найти, понадобится мультиметр мощностью до 20 Вт.

АКБ заряжается, а затем нагружается лампочка. Мультиметром выбирается аккумулятор с самым низким напряжением. Чтобы провести точную диагностику, выявленные элементы можно выпаять либо оторвать всю пластину с помощью бокорезов. Отсоединённые детали проверяются амперметром на ток прямого замыкания:

  • замыкаются щупцами прибора + и —;
  • ток на неисправном АКБ меньше, чем на других.

Перепрошивка батареи

Шуруповерт с никель-кадмиевой батареей можно ремонтировать путём восстановления ёмкости. Прошивка эффективна, если источник питания ещё не пересох. В противном случае рекомендуется приобрести новую батарею. Чтобы выяснить, в каком состоянии находится АКБ, используется следующий момент:

  • зарядка устройства;
  • если шуруповерт не работает, значит устройство сухое.

Для восстановления АКБ оказывается воздействие током и высоким напряжением. Предварительно разбирается устройство. Каждый его элемент заряжается. К ним подключается питание большой мощности. Можно воспользоваться автомобильной батареей, если она оснащена регуляторами силы тока и напряжения.

На следующем этапе выполняется настройка. Так как у всех типов АКБ заряд напряжения равняется 1,2 В, а сила тока имеет маленький номинал, тогда на каждый отдельный элемент подаётся напряжение, превышающее изначальное значение в три раза. На следующем этапе производится зарядка АКБ. Её длительность не должна превышать пяти секунд.

Восполнение ёмкости

Эффект «памяти» заключается в следующем: каждая последующая зарядка элемента снижает ёмкость заряда устройства. При восстановлении отдельной батареи возвращается работоспособность всего аккумулятора. Существует несколько способов проведения процедуры. Чаще используется разрядка:

  • конкретный элемент заряжается, а затем разряжается на лампочку;
  • полная разрядка сменяется 100% зарядкой.

Процедура выполняется до набора достаточной ёмкости заряда. Если явление отсутствует, АКБ утилизируется. Для создания эффекта используется методика шоковой зарядки: на неисправный элемент подается 12 В. «Шоковая терапия» может устранить неисправности, но методика применяется редко. Если вышел из строя Ni-Cd агрегат, рекомендуется поместить его в морозилку на 60 минут. Затем он хранится в полиэтиленовом пакете. После манипуляции устройство проверяется на возможность получения заряда. Если результат положительный, производится сборка. В противном случае АКБ утилизируется.

Сложный ремонт

Производители соединяют батареи с помощью точечной сварки, которая может отсутствовать дома. Существует мнение, что воздействие высокой температуры выводит из строя АКБ. Но такое предположение не доказано, поэтому можно соединить либо перепаять элементы устройства с помощью обычной пайки. Такая методика эффективна при восстановлении аккумулятора Li-lon типа.

Работа выполняется паяльником мощностью 40−60 Вт. Также потребуется специальный флюс для никеля либо полоска тонкой жести. Из последнего материала изготавливаются соединительные элементы. Сборка осуществляется после залуживания контактных мест АКБ и пластин. Последние детали накладываются на контакты, прижимаются паяльником. Если используется мощное паяльное устройство, тогда процесс спайки луженого слоя займёт несколько секунд.

Выполненная работа проверяется на разрыв. Таким способом нужно перепаять все подозрительные контакты. Результат зависит от навыков и опыта работы с паяльником. После процедуры рекомендуется протереть места пайки спиртом. Это необходимо для удаления остатков флюса. Батарея собирается в корпус, устанавливается на зарядку. После получения полного заряда производится разрядка с целью выравнивания элементов.

Улучшенный метод восстановления шуруповёрта аккумуляторов

Автор метода разобрал несколько банок аккумулятора в ходе и обратил внимание на разрыв положительного контакта с отрицательным корпусом. Он предположил, что это вызвано деградацией электролита и оказался прав

Как говорилось выше, в ходе эксплуатации идёт процесс окисления с расходом воды. В результате уменьшения воды в составе щелочного электролита менялись и его эксплуатационные характеристики.

Что было предложено:

  • перед тем, как проводить какие-либо манипуляции с подачей импульсного тока и зарядкой, автор метода отобрал из сборки элементы, напряжение на которых было нулевым;
  • в их корпусе микродрелью и тоненьким сверлом было сделано отверстие;
  • в отверстие каждого элемента был закачан кубический сантиметр дистиллированной воды;
  • после этого батарейки отстоялись некоторое время и было измерено их напряжение. Элементы с нулевым напряжением «взбодрили» импульсным током;
  • затем была произведена зарядка элементов;
  • после этого рекомендуется оставить их на несколько дней, а затем снова проверить напряжение;
  • если элементы живы, то отверстия заделываются герметиком или запаиваются. Батарея собирается, заряжается и шуруповёрт готов к работе;
  • если напряжение опять нулевое, то добавляется еще «кубик» дистиллированной воды, и процесс повторяется до успешного завершения.

как проверить ёмкость аккумулятора

Ниже можно посмотреть, как выглядел процесс:

Сверлится отверстие

Заливается дистиллированная вода

Отверстие запаивается

аккумулятора для шуруповерта

щелочные аккумуляторы

Как устроен аккумулятор шуруповёрта

Независимо от типа батареи внутреннее устройство практически идентично. Внутри коробки располагаются отдельные банки, которые соединены последовательно. Их количество зависит от питания электроинструмента. И если батарея перестала работать, то не стоит думать, что все они вышли из строя. Обычно отказывает одна, максимум − две банки. Вот их-то и следует вызвонить и заменить.

ФОТО: amperof.ruАккумулятор шуруповёрта на никель-кадмиевых элементах в разборе – можно приступать к ремонту

Однако не всегда стоит грешить на банки, иногда причиной проблемы может стать «эффект памяти». Это происходит по вине самого мастера, когда АКБ ставится на зарядку, а в нём больше 30 % заряда. Конечно, «эффект памяти» не возникает после одного-двух раз недозаряда/недоразряда, здесь нужно систематически так поступать.

ФОТО: bouw.ruНе стоит оставлять АКБ недозаряженным – это для него губительно, ждём полной зарядки

Статья по теме:

Определение неисправности

Перед тем, как заменить батарею шуруповерта любой марки, включая Makita, Бош, Интерскол, необходимо определить какой элемент вышел из строя. В аккумуляторе они соединены последовательно, поэтому, когда падает емкость даже в одной банке, вся АКБ выходит из строя. Для определения неисправности нужна отвертка, чтобы открыть корпус, и мультиметр. Полностью заряженную батарейку отключают от винтоверта. Корпус разбирают, вытаскивают все банки. На каждой замеряют напряжение.

Нужно выяснить, на какой банке оно составляет меньше нормы, та и будет неисправной. Аккумулятор собирают, ставят назад и сажают в ноль. Батарею разбирают, измеряют еще раз. Если в отличие от других на этом же элементе напряжение существенно ниже, значит его надо попробовать отремонтировать или заменить.

При неисправном аккумуляторе работать с шуруповертом не получится

Пайка – самый сложный момент + (Видео)

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

Как заменить источники питания?

Самым результативным способом ремонта АКБ является замена неработающей банки. Приобрести новую батарею можно в любом магазине электротехники или снять ее с другого устройства.

Замена поврежденной банки: пошаговая инструкция

Шаг первый: необходимо отсоединить от общей цепочки неисправный сегмент. Поскольку они фиксируются между собой металлической пластиной, лучше использовать для таких целей слесарские кусачки. При этом с каждой стороны необходимо оставить ленту оптимальной длины, чтобы без проблем соединить ее паяльником.

Шаг второй: теперь на оптимальном расстоянии от других элементов необходимо присоединить новую банку к цепочке. Для таких целей понадобится паяльник. Только следует учитывать, что «минус» присоединяется рядом с «плюсом» и так по всей цепи. Если пластины не хватает для соединения сегментов, то ее заменяют медной проволокой.

Шаг третий: Теперь останется собрать все части батареи по такому же принципу, как они были расположены ранее.

Точно таким же способом получится отремонтировать литий-ионный аккумулятор. В этом случае процесс осложняется только лишь наличием дополнительной платы, которую отсоединяют перед началом процесса. Здесь уже не получится восстановить неисправные банки, поэтому их заменяют.

Типы крепления

Корпус АКБ скреплен с устройством 3 способами:

  1. При помощи клея.
  2. Крепление защелками.
  3. Использование винтов.

В некоторых моделях применяется несколько комбинаций креплений с разным видом крепежа: например, винты и клей.

Крепление при помощи клея

С клеевым швом нужно действовать аккуратно, чтобы предотвратить на пластике появление трещин и сколов. По клеевой прослойке при помощи резиновой киянки наносятся удары в течение 10-15 минут. Действовать надо не торопясь, аккуратно оттягивать половинки корпуса и отделять их друг от друга. Постепенно клеевой шов разрушится, начнет трещать и можно использовать нож, чтобы разомкнуть шов.

Отделить проклеенный модуль можно другим способом: тонким лезвием ножа аккуратно ослабить шов, а потом плоским концом отвертки неторопливо разъединяют на две части.

Для облегчения процесса и экономии времени лучше применить строительный фен. Горячей струей фена прогревается клеевой слой по всему периметру. Под воздействием теплового воздуха клей станет мягким и дальнейшее вскрытие корпуса будет легким.

Крепление защелками

Крепление защелками — самый легкий способ отсоединения. Защелка бывает либо одна, либо две по бокам. Необходимо применить небольшое усилие, и они откроются.

Использование винтов

Для отвинчивания модуля следует подобрать подходящую по форме и длине отвертку. Разобрать блок очень просто, для этого следует открутить шурупы и отсоединить корпус. Необходимо запомнить, из каких отверстий выкручены винты, чтобы при сборке вкрутить на свое место.

Как устранить эффект памяти

Когда аккумуляторная батарея очень часто испытывает недостаточную зарядку и последующую разрядку, у нее возникает так называемый эффект памяти. То есть, аккумулятор постепенно как бы запоминает минимальную границу зарядки и разрядки, в результате его емкость используется не полностью и постепенно снижается еще и еще.

Данная проблема характерна в основном для никель-кадмиевых батарей и в меньшей степени затрагивает никель-металлгидридные. В любом случае требуется восстановить емкость аккумулятора. Эффект памяти совершенно не касается литий-ионных батарей.

Для того чтобы решить проблему можно ли отремонтировать элемент, рекомендуется выполнить полную разрядку и зарядку батареи при помощи лампочки на 12 вольт. К ней припаиваются плюсовой и минусовой провода, которые соединяются с контактами аккумулятора. Данная процедура повторяется пять раз и более.

Как отремонтировать никель-кадмиевую батарею шуруповерта

Специфика никель-кадмиевых банок заключается в том, что по окончании срока службы содержимое их электролита может высыхать. В данном случае иногда помогает перезаливка дистиллированной водой. О восстановлении аккумулятора шуруповерта этим и другими способами читайте здесь →

Но если задуматься над тем, что лучше и заведомо эффективнее, все-таки стоит решиться на замену аккумуляторов шуруповерта. Заливка помогает далеко не всегда. Гораздо выше вероятность того, что инструмент будет хорошо работать с батареей, в которой будет проведена частичная замена банок. Разумеется, при условии, что все делается правильно.

Наконец, процесс заливки, сам по себе, является ничуть не менее трудозатратным, чем процесс ремонта батарей. А если он окажется неэффективным по причине того, что АКБ просто высохли, будет очень досадно.

Разбираем блок и ищем «слабое звено»

Перед тем как начинать ремонт аккумулятора шуруповерта своими руками, следует иметь в виду, что вскрывать сам аккумуляторный блок следует максимально аккуратно. Иногда для этого требуется много терпения, потому что изготовители блоков всегда норовят сделать так, чтобы к батарейкам подобраться было как можно сложнее. Это и понятно. Большинство производителей заинтересованы в том, чтобы мастера не ремонтировали аккумулятор шуруповерта самостоятельно и не возились с банками, а, не задумываясь, приобретали новый инструмент, часто за довольно большую цену.

После вскрытия аккумулятора следует изъять из его пластмассового корпуса все батарейки. Важный момент: не забудьте перед проведением этой манипуляции предварительно зарядить АКБ. Заряжать можно не больше трех часов. Потом, уже после изъятия банок, нужно будет с помощью мультиметра провести замеры показателей напряжения на каждой из них.

Далее следуйте такому алгоритму действий:

  • После того как измерите U каждой из банок, запишите результаты. Вероятнее всего, элементы с наименьшим показателем напряжения и придется потом убирать.
  • Теперь разрядите аккумуляторную связку. К ней можно подключить нагрузку в виде лампочки.
  • Снова повторите процесс зарядки, замерьте напряжение на каждой батарейке и отпаяйте те, у которых самые слабые показатели.

Безусловно, перед тем как проводится замена аккумуляторов в шуруповерте, следует приобрести новые элементы, аналогичные старым, желательно с небольшим запасом. Приобретайте батарейки с одинаковым показателем емкости.

Устанавливаем новые банки

Перед установкой в аккумуляторный блок новых батареек важно учесть определенные тонкости, без которых сделать все правильно будет невозможно. Прежде всего, важно помнить о соблюдении полярности во время пайки

А также уяснить разницу между обычной пайкой и принципом точечной сварки. Потому что пластины, соединяющие элементы питания между собой, припаивать обычным способом не рекомендуется.

В случае, если у вас нет аппарата для точечной сварки, попробуйте воспользоваться обычным паяльником. Но делать все следует четко, аккуратно и максимально быстро. Главное — не допустить критического перегрева аккумуляторов. Используйте только качественный свинцовый припой.

Кстати, именно в таких случаях и проявляется одно из главных преимуществ никель-кадмиевых батарей. Подвергаясь определенному риску во время ремонта, они имеют довольно большие шансы «выстоять» перед высокими температурами вследствие крепкого металлического корпуса и состава, не имеющего повышенной взрывоопасности. Литиевые элементы гораздо менее стойки к «прошиванию» и более капризны.

Поставьте каждую батарейку в той последовательности, которая была соблюдена в старой связке, и соберите заново аккумуляторный блок. После того как аккумулятор будет собран заново, нужно «раскачать» его, как следует, чтобы уравновесить потенциал всех элементов и убрать то, что называется «эффектом памяти». Проведите новому аккумулятору, как минимум, два или три цикла «заряда-разряда». Как известно, никель-кадмиевые батареи не рекомендуется постоянно «подзаряжать» без предварительной полной разрядки, что в процессе работы бывает не всегда возможно.

В дальнейшем, при эксплуатации отремонтированного аккумулятора необходимо время от времени полностью разряжать его с последующей полной зарядкой — для предотвращения частого возникновения «эффекта памяти». Это рекомендуется делать, как минимум, раз в полгода. Так можно продлить срок работы никель-кадмиевых элементов с оптимальной выработкой их ресурсов, без накопления ими ненужной информации о предыдущих подзарядках.

Как отремонтировать аккумулятор шуруповерта

Шуруповерты, работающие от аккумулятора, также очень подвержены износу батареи. Это происходит с течением времени даже при правильном использовании. Если же не соблюдать правила эксплуатации, аккумулятор перестанет держать заряд очень быстро. И в данной ситуации есть два выхода: приобрести новую батарею или же попытаться провести ремонт аккумулятора шуруповерта Макита своими руками.

Второй вариант потребует затратить некоторое количество времени и сил, а также необходимо наличие специальных элементов.

Батарея шуруповерта представляет собой набор из некоторого количества специальных питательных банок, которые припаяна к контроллеру зарядки и составляют целостную структуру.

Соответствующие питательные элементы можно встретить в повербанках или лэптопах. Там также находятся такие банки в некотором количестве. В лэптопах обычно используется 6 банок, а в повербанках – 4. Но количество может быть иным и зависит от емкости аккумулятора.

Разборка аккумулятора

Прежде всего, необходима разборка батареи шуруповерта Макита. Для этого он отсоединяется от шуруповерта, а затем из него выкручиваются все винты. Корпус батареи открывается и можно будет увидеть конструкцию самого элемента. Там будут находиться 10 банок, спаянные между собой и припаянные к контроллеру питания.

Необходимо отсоединить банки от платы. Для этого используется бормашинка со специальной насадкой.

Отсоединение банок от платы

Используя бормашинку с дисковой насадкой, банки отпиливаются от платы. Последовательно убираются соединения каждого контакта с контроллером, а также элементы отсоединяются от общего каркаса.

Необходимо делать это довольно аккуратно, чтобы не повредить саму плату, но достаточно усиленно, для полного отсоединения.

Припайка новых банок

Сразу после освобождения каркаса и платы от старых элементов питания, к ним можно присоединять новые. Перед пайкой рекомендуется как следует зачистить поверхности на банках и на самой плате от остатков прошлой пайки. Это позволит добиться лучшего контакта на длительный срок.

Теперь все новые банки из других устройств помещаются в соответствующие места на каркасе и по очереди припаиваются к контроллеру питания. Рекомендуется делать это при помощи толстой насадки на паяльнике, так как припоя понадобится довольно много. Контакт должен быть очень надежным и иметь большую площадь соприкосновения.

После последовательной сборки рекомендуется завернуть всю конструкцию в специальную бумагу и поместить обратно в корпус. Затем аккумулятор вновь собирается и закрывается крышкой, которая крепится на винтах.

Перед использованием аккумулятор нужно подзарядить на специальной станции до полной емкости, а уже потом только подсоединять его к шуруповерту для проверки. Если все сделано правильно, батарея вновь станет работоспособной.

Банки для замены можно доставать из других аккумуляторов или же покупать отдельно. Стоимость на них довольно приличная, но все равно ручная замена обойдется гораздо дешевле покупки нового аккумулятора.

Подготовительный этап

Спешка никогда не приведет к ожидаемому результату. Пошаговая инструкция по перемене элементов питания начинается с подготовительного этапа.

Перед началом работы необходимо определиться с числом используемых блоков в батарее, что существенно скажется на уровне итогового напряжения

Не менее важно правильно выбрать используемый литиевый компонент. Особого внимания заслуживает показатель разрядного тока и емкости

Не стоит забывать и о контроллере.

Характеристики детали сопоставляются с показателями номинального напряжения и тока разряда. Другими словами, чтобы собрать блоки питания 14В, потребуется контроллер с одинаковым уровнем напряжения.

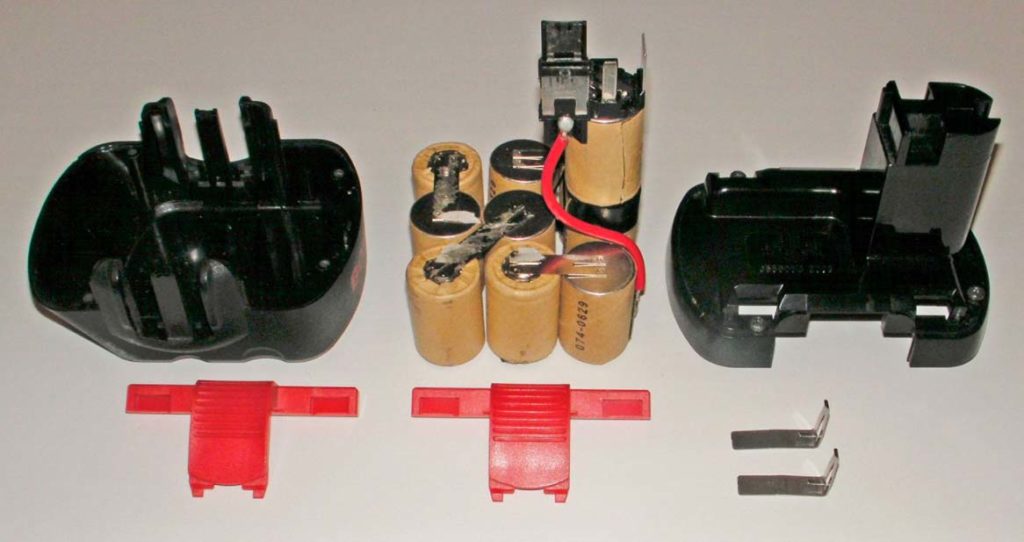

Разобранный корпус АКБ

Как разобрать аккумулятор с помощью обычной киянки

Для того чтобы разобрать АКБ от шуруповерта Bosch, «Метабо» или любого другого инструмента на 12 вольт и больше, нужно приложить определенные усилия. Если просто расковырять отверткой прилегающие друг к другу края аккумуляторного блока, получится неаккуратно. К тому же, есть больший риск, что хрупкая пластиковая конструкция просто сломается.

Поэтому рекомендуется взять киянку и начать потихоньку отстукивать по краю шва до появления характерных звуков, означающих, что сам шов начинает потихоньку ослабевать. Стучать придется долго, и для этого потребуется время и терпение. Но именно таким способом можно добиться того, что разборка аккумулятора от шуруповерта «Макита» увенчается успехом, без лишних поломок и потерь.

Через некоторое время раздастся треск ломающегося шва. Сами батарейки внутри от таких манипуляций не повредятся. Сломается только шов, скрепляющий блок, а «банки» и две половинки корпуса из пластмассы останутся целыми и невредимыми.

Когда мы разбираем блок, стучать киянкой по корпусу следует слегка, не прилагая особых усилий, так, чтобы она слегка отскакивала от поверхности. Время от времени между постукиваниями можно пытаться потихоньку оттягивать нижнюю крышку блока, тем самым проверяя, насколько ослабел шов. В подобных случаях разве что слегка повредится сама киянка, но ничего страшного в этом нет.

Сразу стоит предупредить о том, что аккумуляторные блоки 12-вольтового шуруповерта «Макита» часто бывают на редкость крепкими и с трудом поддающимися разборке. Но если потихоньку работать киянкой, шов на клею начнет постепенно осыпаться. По времени на это может потребоваться от десяти минут и больше. Но для человека с опытом весь процесс занимает не больше шести минут.

Именно так, постепенно и аккуратно, можно разобрать тот аккумулятор шуруповерта, который производитель намеренно сделал «несъемным» — с целью, чтобы не менять в нем батарейки, а сразу бежать за новым, который стоит дорого. Разумеется, это потребует определенной сноровки и аккуратности. Но позволит сэкономить и денежные средства, а заодно и научиться тому, как разобрать аккумулятор от шуруповерта «Макита» своими руками.

Сборка АКБ

После проверки внутреннего сопротивления каждой ячейке разрешено приступать к сборке батареи. Собранные ячейки помещаются в пакет с учетом полярности. Затем подключаются балансиры и силовые провода, пакеты соединяются между собой.

Существует 2 техники соединения батареи — пайкой и болтами. Припаять деталь, значит обеспечить надежность соединения, однако если нет уверенности в собственных навыках, лучше выбрать альтернативный вариант и выбрать элементы, предназначенные для сборки болтами.

После стяжки все элементы помещаются в заранее приготовленный бокс с отверстием для кабелей. Монтируется плата BMS и балансиров. После вывода силовых проводов, отверстия герметизируются.

Конструктивные особенности АКБ

Независимо от бренда электроинструмента и его технических требований, конструктивное решение батарей питания почти ничем не отличается друг от друга. Если разобрать аккумулятор, то можно убедиться, что она состоит из идентичных батареек, собранных в последовательную электрическую цепь.

Причём для любых видов элементов, имеющих почти одинаковый размер и номинальное значение напряжения, отличаться они могут ёмкостью (указывается на корпусе)

Если ремонт проводится самостоятельно, то обязательно необходимо обратить внимание на тип используемых батареек, ведь методика восстановления каждого вида может отличаться

Чтобы подключить прибор к сети и произвести его зарядку, в конструкции предусмотрены силовые контакты, которые соединены с выводами цепи. Есть ещё два управляющих контакта на корпусе АКБ, к которым подключаются сопротивление и термистор. Из этих деталей собрана система защиты оборудования от перегрева при зарядке и выравнивания уровня необходимого заряда на каждой банке аккумулятора.

Как разобрать аккумулятор с помощью обычной киянки

Для того чтобы разобрать АКБ от шуруповерта Bosch, «Метабо» или любого другого инструмента на 12 вольт и больше, нужно приложить определенные усилия. Если просто расковырять отверткой прилегающие друг к другу края аккумуляторного блока, получится неаккуратно. К тому же, есть больший риск, что хрупкая пластиковая конструкция просто сломается.

Поэтому рекомендуется взять киянку и начать потихоньку отстукивать по краю шва до появления характерных звуков, означающих, что сам шов начинает потихоньку ослабевать. Стучать придется долго, и для этого потребуется время и терпение. Но именно таким способом можно добиться того, что разборка аккумулятора от шуруповерта «Макита» увенчается успехом, без лишних поломок и потерь.

Через некоторое время раздастся треск ломающегося шва. Сами батарейки внутри от таких манипуляций не повредятся. Сломается только шов, скрепляющий блок, а «банки» и две половинки корпуса из пластмассы останутся целыми и невредимыми.

Когда мы разбираем блок, стучать киянкой по корпусу следует слегка, не прилагая особых усилий, так, чтобы она слегка отскакивала от поверхности. Время от времени между постукиваниями можно пытаться потихоньку оттягивать нижнюю крышку блока, тем самым проверяя, насколько ослабел шов. В подобных случаях разве что слегка повредится сама киянка, но ничего страшного в этом нет.

Сразу стоит предупредить о том, что аккумуляторные блоки 12-вольтового шуруповерта «Макита» часто бывают на редкость крепкими и с трудом поддающимися разборке. Но если потихоньку работать киянкой, шов на клею начнет постепенно осыпаться. По времени на это может потребоваться от десяти минут и больше. Но для человека с опытом весь процесс занимает не больше шести минут.

Именно так, постепенно и аккуратно, можно разобрать тот аккумулятор шуруповерта, который производитель намеренно сделал «несъемным» — с целью, чтобы не менять в нем батарейки, а сразу бежать за новым, который стоит дорого. Разумеется, это потребует определенной сноровки и аккуратности. Но позволит сэкономить и денежные средства, а заодно и научиться тому, как разобрать аккумулятор от шуруповерта «Макита» своими руками.
