Бадья для бетона. “туфелька” или “рюмка”?

Строительная бадья для бетонных смесей ‘Туфелька’.

Устройство для перемещения сыпучих грузов — это кюбель. У нас вошло в обращение старое слово бадья, которое действительно больше подходит к обозначению описываемой конструкции.

Переносный бункер-бадья для растворной бетонной смеси.

Строительными организациями используются не один тип бадьи, которые отличаются между собой конструкцией и внутренним объёмом.

Описание с фрагментами личных чертежей бадьи для бетонной смеси ‘Туфелька’ предлагается в следующем описании.

Изготовление бадьи(кюбеля) основывалось на документах ГОСТа 21807-76 с соблюдением указанных параметров и рекомендаций.

Бадья для бетонной смеси типа ‘Туфелька’ пока что самая удобная в пользовании. Её загрузочное отверстие выполнено под размер для загрузки непосредственно с бетонного миксера или бетономешалки. Загрузка бетонного раствора производится, когда бадья находится в горизонтальном положении. Затвор в это время находится в закрытом состоянии. После загрузки бадья с раствором подаётся подъёмным краном или тельфером к месту технологического процесса, где рабочие используют бетонную растворную смесь дозировано или всю сразу.

Описание конструкции переносного бункера ‘Туфелька’ для бетонной смеси.

Бадья ‘Туфелька’ изготавливается объёмом от 0,5м 3 до 8м 3 . Самостоятельно можно изготовить бадью под любой необходимый объём.

Вот пример нашей бадьи для бетонного раствора.

Корпус бункера изготовлен из горячекатанного листового металла толщиной 6mm из стали марки ВСт3пс по ГОСТу 380. При изготовлении бадьи бо́льшего объёма толщину стенок необходимо увеличивать. Весь периметр корпуса усилен металлическим уголком 45х45х5(ВСтп3с Гост — 380), выполняющего роль рёбер жёсткости, а в нижней части конструкции бадьи рама из уголка выполняет роль крепёжной площадки под затворную заслонку. На одной из стенок корпуса бадьи расположена площадка под низковольтный электровибратор.

Заслонка затвора бадьи поворотная, сегментного типа, легко дозирует поступление бетонной смеси и надёжно удерживает бетонный раствор в бункере бадьи от самопроизвольного опорожнения. При движении заслонки не происходит её заклинивание от попадания в механизм единичных составляющих бетонного наполнителя(щебень, гравий, шлак,керамзит), так как заслонка во время закрывания скользит по направляющим шеи затвора и выталкивает наружу излишки раствора и всё попавшее в зазор между затворной заслонкой и краем шеи затвора.

Фиксатор рычага затвора на чертежах не указан. Он может быть любого типа.

Рычаг чем длиннее, тем легче, но тем и менее удобен. Короткий рычаг удобнее, но ним тяжело управлять затворным механизмом. Управление необходимо сделать таким, что бы усилие направленное на рычаг при закрытии затвора бадьи не превышало 6кгс(60Н).

Все конструктивные части бадьи, кроме бункера, сделаны съёмными и в любой необходимый момент их можно заменить или отремонтировать. Конечно, Ваша бадья ‘Туфелька’ может быть собрана на сварном соединении, но сразу предупрежу, что на стройке иногда инвентарь ломается. Упадёт бадья с некой высоты. Деформируется. А если она с раствором будет? Вот тут разборные соединения как раз к месту будут. Заме́ните или отремонтируете лишь повреждённую часть. Всё затрат меньше будет.

Как и другой строительный инвентарь бадью после эксплуатации необходимо очищать от раствора и обязательно мыть затвор и его механизм. Осмотреть внешне на предмет наличия трещин, надрывов и состояние подъёмных петель.

Напоминаю, чертежи любительские и сделаны для личного архива, но по просьбе, обращённой ко мне не один раз, делюсь со всеми его фрагментами.

Подготовка к изготовлению бадьи

При желании самостоятельно изготовить емкость для подачи бетона, стоит предпочтение отдавать приспособлению в форме рюмки. Цена такого изделия меньше, чем аналогичного, но имеющего форму туфельки.

В этом случае требуется приобрести:

  • Прокат нужной толщины и качества;
  • Для монтажа конструкции – специальные направляющие;
  • Аппарат для сварки;
  • Отрезной инструмент любого типа.

Совет: Для самостоятельного изготовления и домашнего использования, объем емкости стоит выбирать небольших размеров, примерно — 0,5 м³. В этом случае нет необходимости изготавливать дополнительно цилиндрическую верхнюю часть корпуса, что увеличит скорость загрузки приспособления.

Усеченный конус — это правильная призма, в основаниях которой диаметры разных размеров.

Инструкция получения заготовки:

По требуемому объему рассчитать параметры конуса:

Определив оптимальные размеры радиусов изделия, подсчитывается его высота.

  • По полученным размерам подготавливается шаблон детали;
  • Шаблон переносится на металлический лист.

Изготовление емкости

При самостоятельном изготовлении бадьи, следует помнить, что материал для емкости постоянно подвергается агрессивному воздействию строительной смеси и увлажнению. Поэтому выбирать прокат желательно из нержавеющей стали или учитывать толщину металла. При этом марка стали должна быть низкоуглеродистая, хорошо подвергаемая сварке.

После переноса шаблона для заготовки конуса на металлический прокат, деталь вырезается с помощью болгарки, вальцуется и сваривается.

Изготовление каркаса

Чтобы конструкция имела высокую прочность и надежность, полученную емкость нужно посадить в каркас:

  • Для его изготовления можно применять арматуру диаметром 10 мм или 12 мм, профильные или гнутые уголки и швеллера.
  • Собирается куб, у которого основания имеют вид квадратов, сторона которых соответствует верхнему диаметру изготовленной емкости.
  • Длина конструкции равна высоте бадьи. Дополнительно, в нижней плоскости каркаса изготавливается квадрат, со сторонами равными нижнему диаметру конуса.
  • При установке конуса используются элементы, удерживающие его в нужном положении и обеспечивающие жесткость всей конструкции.
  • К каркасу привариваются петли для перемещения изделия краном.

Как изготавливается бадья для заливки бетона туфелька, все желающие могут узнать, просмотрев видео в этой статье.

Часто при возведении зданий или других сооружений, на строительную площадку нужно доставить бетонный раствор, а затем вылить его в специальную емкость. Для этого используется бадья для подачи бетона.

Это поможет упростить процесс строительных работ. Особенно это актуально при бетонировании многоэтажных зданий, когда смесь требуется поднять на большую высоту или в труднодоступные места.

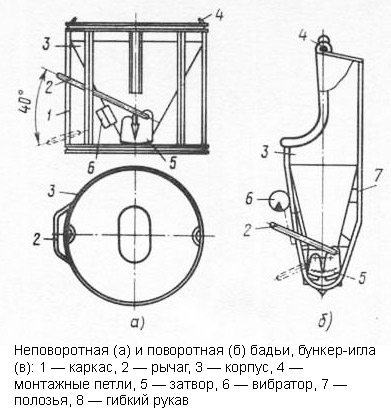

Конструкция

Бадья для заливки бетона должна включать в себя:

  1. Загрузочный бункер.
  2. Шибер.
  3. Лоток.
  4. Механический затвор.
  5. Управляющие рукоятки.
  6. Фиксаторы (только для поворотных моделей).
  7. Сварную опорную раму (для неповоротных моделей).
  8. Петли для транспортирования мостовым или башенным краном.

Бадьи особо большой ёмкости, которые производятся по индивидуальным заказам, могут оснащаться подвесными люльками для рабочих, управляющих процессом заливки бетонных конструкций.

Стандартными формами бадей для бетона являются «туфелька» или «калоша» (обозначает поворотную конструкцию с бункером в виде усечённого конуса или пирамиды) и «рюмка» или «колокольчик» (относится к изделиям неповоротного исполнения с вертикальной схемой загрузки).

Каждый из вариантов исполнения имеет свои преимущества и недостатки.

В неповоротных моделях от БН-0,5 до БН-3,0 используется как вертикальный, так и горизонтальный способ загрузки рабочей смеси, с использованием лотка в нижней части бункера. При этом коническая форма бункера применяется чаще: ёмкость пирамидального бункера при тех же габаритах несколько выше, однако удобств при изготовлении и последующей очистке внутренней поверхности от остатков бетона гораздо больше. Для небольших бадей нижний лоток открывается вручную, а в остальных случаях привод обеспечивается шестерёнчатым челюстным затвором. Цена таких изделий стартует от 20000 руб., при комплектации люлькой – от 26000 руб.

Применение бадей для заливки бетона типа рюмка и колокольчик особенно эффективно при монолитном бетонировании, поскольку конструкция предусматривает применение бетононасоса с рукавом.

Поворотные бадьи для подачи бетона «туфельки» дороже, однако этим перечень их недостатков и исчерпывается. При подаче на стройплощадку «туфелька» может быть зафиксирована под определённым углом к опорной поверхности, что облегчает работу: путём разворота и наклона бадьи регулируется скорость выдачи бетона из неё. Поскольку «туфельки» универсальнее, то и площадь поперечного сечения воронки для них больше.

Следует отметить, что загрузка бетона в бадью рассматриваемого типа производится только в горизонтальном положении. При этом процесс заполнения ёмкости может производиться не только из специализированного автотранспорта, но и из обычного самосвала. Цены на поворотные бадьи для бетона размерной линейки БП — от 38000 руб. за изделие ёмкостью 1 м3, до 92000 руб. – для изделий ёмкостью  3 м3.

Неповоротная разновидность

Один из вариантов – бадья в форме рюмки неповоротная – БН или вертикальная круглая – БВК. Самые распространенные изделия имеют вместимость от 0,5 до 3 м3. Этот бункер оснащен дополнительными опорами и постоянно находится в положении стоя. В таком виде происходит его заполнение и транспортировка.

Эта конструкция для бетона представляет собой цилиндр, в конце переходящий в конус, при помощи которого происходит выгрузка смеси под собственным весом. Приемная место дополнительно усилена швеллерами. Они размещены в его нижней и верхней части, а для крепления строп к ним приварены 4 проушины, предназначенные для переноса устройства строительным краном.

  • Опора выполнена в виде кольца.
  • Прикрепленный в нижней части челюстного типа затвор при помощи рычага открывает и делает закрытие выпускного отверстия.
  • Лоток БН представляет собой конструкцию угловой формы. Раствор из емкости направляют в нужную сторону.
  • Некоторые модели «колокольчика» могут выпускаться с низкой посадкой, так как большая высота загрузки не всем удобна.
  • В случае невозможности доставки больших объемов к месту строительства при помощи бадьи для подачи бетона, и если смесь не слишком густая, используют бензонасос. Кроме этого, у универсальных моделей есть функция присоединения рукава, который значительно облегчает доставку раствора в труднодоступные участки.

Цена напрямую зависит от габаритов, вместимости и грузоподъемности

Взять в аренду или купить бывшую в употреблении бадью можно у компаний, занимающихся строительством, особенно это важно для увеличивающих свое поле деятельности организаций, которые распродают старое и приобретают новое оборудование. А цена б/у изделия после года ее эксплуатации падает почти в два раза. В среднем аренда обойдется в 500 рублей в сутки, стоимость нового устройства – от 15 000 до 65 000 рублей

В среднем аренда обойдется в 500 рублей в сутки, стоимость нового устройства – от 15 000 до 65 000 рублей.

БН-1,5 м3 предназначена для временного хранения и перемещения бетона на строительные площадки с обязательным использованием подъемных механизмов. Бункер для смеси изготовлен в соответствии с ГОСТ 21807-76 и является сварной конструкцией конусообразной формы из листовой стали Ст3, отвечающей всем необходимым стандартам качества. Ее верхняя часть обрамлена двумя поясами жесткости из швеллеров.

Раздачу бетона обеспечивает двухчелюстной рычажный затвор Ст3пс, установленный в нижней части конусообразной воронки. Насадка может быть оборудована цилиндрическим патрубком. Для точечной подачи бетона на него надевается гибкий рукав диаметром 20 см и длиной от 1 до 1,5 метра. Чтобы предотвратить его сползание, патрубок дополнительно снабжают фиксирующим обжимным фланцем, а сверху вместе с рукавом его охватывают хомутами. В комплекте находится съемный лоток для выгрузки рабочей смеси.

Поворотная емкость

Бадья с формой «туфелька» представляет собой конструкцию в виде прямоугольника, переходящего в конус. Загружается только в горизонтальном положении с закрытым затвором, а транспортировка и подача производится по вертикали или под необходимым углом. Разворот осуществляют грузоподъемные механизмы, поэтому появилось еще одно название – поворотный бункер.

Основные элементы:

  • Корпус изготавливают из прокатной стали и усиливают отрезками швеллера. Чтобы удобно было поднимать и перемещать туфельку в нужном направлении, к нему приварены петли. На бадье для транспортировки бетонной смеси может быть прикреплен вибратор, который включают по мере необходимости, если нужно чтобы раствор какое-то время находился в бункере; его также применяют для очистки емкости. Затворный механизм «туфельки» изготовлен по двухсекционной схеме. У каждой створки есть своя ручка управления, благодаря чему можно контролировать подачу. Для исключения случайного раскрытия затвора, рукоятки оборудованы предохранительными кольцами. Некоторые модели для этой цели снабжены штурвалом.
  • За направление заливки отвечает откидывающийся лоток.
  • Для подачи бетонной смеси в труднодоступные места присоединяется прорезиненный рукав.
  • Привода обеспечивают изменения положений секции.
  • Рама исключает деформацию корпуса в случае изменения его положения.

В зависимости от технических характеристик и желания можно приобрести бункер любой вместительности и грузоподъемности.

Марка моделиЦена, рубли
Бадья вертикальная, 450 кг26 600
Бадья БН-1,5 (лоток)31 700
Бадья вертикальная, 560 кг38 600
Бадья-туфелька для бетона, 400 кг40 500
Бадья-туфелька для бетона, 480 кг35 600
Бадья-туфелька для бетона, 510 кг43 500

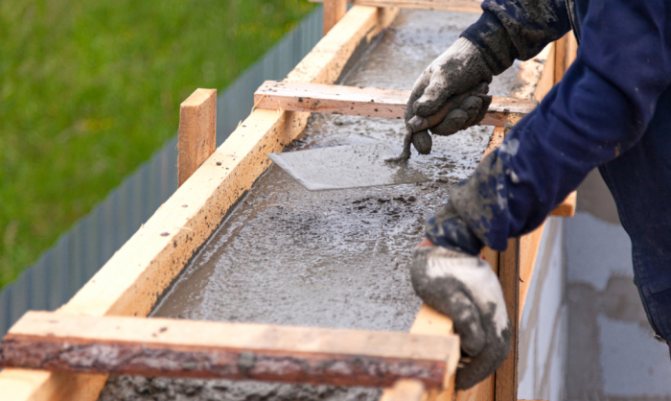

Сооружение опалубки

Наиболее популярен способ заливки бетона в опалубку. Сооружение специального заграждения помогает придать конструкции форму и не дает раствору растечься.

Съемную опалубку можно разбирать и использовать несколько раз. Существует также стационарное оборудование, которое изготавливается из полистирола и не подлежит вторичному использованию. Опалубка должна быть крепкой, не разваливаться и не деформироваться под воздействием давления раствора, при необходимости ее обтягивают каркасом. Правильно собранная опалубка гарантирует прочность бетонной конструкции и надежность всего сооружения. Заполнять раствором опалубку можно как вручную, так и автоматическим способом.

Необходимые материалы

Основная часть, которая решает многие проблемы с физической нагрузкой – это сама форма бадьи. Для этой задачи идеально подходит круглая или эллиптическая форма. Если вы можете себе позволить купить 200-литровую бочку из-под ГСМ (горюче-смазочных материалов), то у вас уже больше половины дела сделано.

Из одной бочки получится две бадьи.

Продав второй экземпляр, вы полностью окупите затраты на материалы, так что ваша бадья вам обойдется даром, а может быть вы еще и подзаработаете. Кстати, гораздо лучше, если это будет толстостенная бочка. Толщина металла должна быть где-то 1,5 — 2 миллиметра (возможно, что сегодня они уже не производятся). Такая бадья прослужит вам много лет, даже если вы будете пользоваться ей каждый день. Если же применить бочку из жести, то ее не хватит даже на сезон.

Если у вас нет возможности приобрести толстостенную бочку, то саму емкость можно сделать из листового металла указанной толщины. Такую толщину еще можно будет выгнуть по нужному диаметру, не прибегая к посторонней помощи.

На одну емкость пойдет квадрат 900х900 миллиметров и два полукруга с указанной длинной дуги. Вручную боковые стороны можно сделать эллипсами с длинной изгиба 900 миллиметров, вытянутыми по горизонтали.

Для одной бадьи также понадобится:

  • два куска трубы диаметром полдюйма или три четверти (горизонтальные перекладины по краю срезов бочки);
  • четыре куска арматуры диаметром 14 миллиметров (или толще) или уголка с ребром от 35 миллиметров, длиной 450 — 500 миллиметров (это будут ножки бадьи);
  • четыре куска арматуры диаметром 8 – 10 миллиметров, длиной от 400 до 600 миллиметров – это распорки, придающие жесткость ножкам;
  • 4 пятака из толстого металла или два куска арматуры любого диаметра длиной 500 – 600 миллиметров. Из них будет сделано основание, на которое будет опираться бадья, чтобы не погружалась в землю. Хорошо подойдет для этой цели и уголок. В общем – смотрите, что у вас есть под рукой в домашних запасах…

Для изготовления лопаты будет необходим кусок трубы диаметром три четверти дюйма, длинной 1100 – 1200 миллиметров – это держак, и квадратный или прямоугольный кусок листового металла 200х200 мм, или 200х250 мм, толщиной 2 – 3 миллиметра – это полотно лопаты. Полотно можно сделать из обычной старой штыковой лопаты. У нее толщина меньше, но металл проходил термообработку, поэтому имеет достаточную прочность. В этом случае нужно будет выровнять изгибы, в которые упираются ногами, и отрезать заостренный конец.

Указанные размеры идеально подходят для человека, имеющего рост 170 – 180 сантиметров. Если же вы гораздо выше, то просто подкладывайте под ножки бадьи доски или кирпичи до такого положения, чтобы вам было удобно работать, не сильно наклоняясь.

Конструкция емкости в форме конуса

Бадья для бетона в форме рюмки является универсальным приспособлением для работы со смесью любой подвижности. Строители часто называют такое приспособление «колокольчиком».

Корпус

Корпус емкости в виде рюмки представляет собой приемный цилиндрический бункер, переходящий в усеченный конус. Суженная нижняя часть создает эффект воронки, что существенно облегчает проход бетонной или растворной смеси под собственным весом.

Цилиндрическая часть обычно усиливается специальными швеллерами, опоясывающими ее в верхней и нижней частях. Благодаря этим элементам бадья для бетона прекрасно переносит загрузку малоподвижных смесей, оказывающих большое давление на стенки емкости. Именно к швеллерам крепятся металлические петли для работы с краном.

Опора

Опора емкости выполняется в виде окружности, благодаря чему бадья рюмка отличается высокой устойчивостью на любой поверхности. Лоток выполняется в виде округлого желоба, крепление которого осуществляется под углом. Наклон обеспечивает разгрузку емкости при самостоятельном движении смеси под воздействием силы тяжести.

Объем и цена

Чаще всего такая бадья выполняется объемом 1 – 3 м3. Стоимость приспособления в среднем колеблется от 15 до 65 тысяч рублей, поэтому в малоэтажном строительстве лучше всего взять бадью в аренду, которая обойдется в 500 – 800 рублей в день.

Возможный ремонт

При регулярном, почти ежедневном использовании этого набора ремонт понадобится только через несколько лет. Удобнее всего размешивать у боков бадьи. Из-за этого горизонтальные трубы на бадье больше стираются по бокам.

При желании, можно отрезать эту трубу и приварить ее другой стороной или заменить на другую.

Также и держак на лопате постепенно будет стираться в том месте, где он трется. Просто отрежьте прохудившийся кусок трубы (если заметили, что держак начинает гнуться под большой нагрузкой) и снова ее приварите к полотну, а с противоположного конца добавьте недостающий кусок более толстой трубы.

Назначение и разновидности бадьи

Бадья для бетона имеет вид устройства для сохранения бетонного раствора на короткое время. Ее задействуют на строительных площадках и применяют вместе со специальной техникой. Она значительно упрощает работы по заливке бетона, подавая быстро большие и малые объемы смесей, выполняя дозированную выгрузку в нужном месте.

По конструкции, объему и массе бадьи отличаются. Выпускают их в двух основных видах:

  • поворотная («рюмка»);
  • вертикальная неповоротная («туфелька»).

Изготавливают оба варианта из листовой стали, соединяя сварными швами тару для раствора. Чтобы поднять бадью на высоту, необходимо использовать автокран либо козловой кран, оснащенный достаточно длинной стрелой. Функциональные возможности такой тары:

  • ускоренный процесс разгрузки рабочей смеси;
  • доставка больших объемов бетонного раствора к нужным точкам заливки;
  • кратковременный период хранения бетонного состав в емкости.

Нельзя путать бадью для подачи бетона с барабанными емкостями, имеющими свойство вращаться. В базовую комплектацию конструкций входят:

загрузочный бункер для подачи бетона;
рукав или лоток;
заслонка;
механический затвор;
управляющие рукоятки;
фиксаторы, используемые только в поворотных изделиях;
сварная опорная рама в конструкциях вертикального типа;
петли монтажные для транспортировки башенным либо мостовым краном.

Выпускают также бадьи очень больших размеров с люльками для оператора подвесного типа. Их изготавливают по индивидуальным заказам. Они позволяют управлять процессом залива строительных конструкций бетонным раствором.

Рюмка или колокольчик

Такой тип конструкции относится к неповоротным моделям. Емкость для заливки бетона «рюмка» отличается цилиндрической формой с конусом. Она вертикально осуществляет поступление бетона. Засчет опорной системы в виде широких колец внизу основания достигается ее устойчивость. Кольца могут отличаться по своей конфигурации. Такая характеристика характерна для пустой емкости и для заполненной.

Загрузка бетонной смеси происходит через верх, когда рабочий состав подается из самосвала. В этом случае процесс работы упрощается с заниженными изделиями. Модели обычной комплектации оснащены замковыми соединениями по типу челюсти. Они располагаются внизу конуса. Для удобства подачи рабочего раствора также используются опции в виде:

  • воронки;
  • прицепного лотка;
  • крепежных элементов для гибких шлангов.

Бадья «колокольчик» предназначена для загрузки бетона в однотипные и монолитные строительные конструкции. Их выбирают при работе со смесями повышенной жесткости.

Бадья в виде туфельки

Эта разновидность относится к поворотным типам и выглядит в виде конструкции с изменяющейся геометрией от 1 до 4 м 3 . Отверстие по приему состава выделяется прямоугольной формой. Загрузка выполняется горизонтально, что гарантирует устойчивость и простую эксплуатацию.

Внешне она имеет сходство с усеченной и сужающейся пирамидой. Воронка для выгрузки закрывается затвором, как и у «колокольчика» для бетона. Корпус емкости усиливается металлическими элементами. Способность к устойчивости и защищенность к повреждениям обеспечивает специальная рама.

«Туфелька» имеет особенность — размещение вибратора в любой из сторон емкости. Такая характеристика продлевает длительность использования бетона, если его нужно кратковременно сохранить. Благодаря такой особенности, смесь становится лучше, и упрощается процесс ее подачи с наличием соответствующей площадки.

Чтобы переместить и повернуть ее в вертикальное положение, используют подъемные краны. Поворотный тип конструкции значительно упрощает все процессы подачи и выгрузки бетонного состава. Такое свойство бадьи делает ее более функциональной по сравнению с емкостью «колокольчик».

Еще одно немаловажное преимущество — подсоединение вибратора. Он не дает бетону оставаться на внутренней части стенок емкости

Выгрузные воронки у «туфелек» могут быть разными: от шиберных до двухсекционных. С помощью системы рычагов происходит управление. Благодаря форме бадьи, можно прямо на площадке приготовить бетон, а также добавить необходимые компоненты.

Типы и характеристики

Бадьей для бетона пользуются для разгрузки и заливки смесей. Изделия классифицируют в зависимости от объема (от 0,5 м3), грузоподъемности и формы. Все характеристики должны быть прописаны в паспорте или другой документации, которая выдается при покупке приспособления. На рынке стройматериалов представлены два вида таких изделий:

Рюмка (колокольчик, колокол). Неповоротная бадья для бетона, изготовленная в виде колокола, широко применяется для перевозки и хранения цементных составов. Изделие имеет цилиндрическую форму. Внизу расположена специальная воронка для заливки раствора. Этот тип бадьи расположен вертикально, снабжен опорами. Приспособление многофункционально за счет навесного металлического лотка, предназначенного для осуществления подачи бетона. Вместе с тем такая бадья менее удобна, чем горизонтальная модель, но сегодня производители начали выпускать новые, более низкие изделия. Колокольчик удобен при возведении монолитных бетонных конструкций. Часто во время строительства рабочие пользуются бетононасосом, однако при работе со смесями, обладающими особой жесткостью, лучше воспользоваться именно колокольчиком

Также необходимо принимать во внимание, что к универсальным изделиям можно присоединять рукав.
Туфелька. Приспособление выпускают в форме прямоугольника

Оно сужается к низу. Подача смеси происходит горизонтально, а остальные действия осуществляются, когда изделие расположено вертикально. Форма бадьи позволяет изготовить раствор с добавлением всех компонентов, которые должны содержаться в бетоне, непосредственно на строительной площадке. Во время возведения многоэтажных зданий приспособление применяется для работы с большими массами бетона, который применяется для возведения многоэтажек.

Конструкция

Бадья для бетона и раствора любого типа из цемента предполагает определенную конструкцию. Практически все емкости данного типа оснащены: шибером, загрузочным бункером, механическим затвором, лотком, фиксаторами (исключительно для моделей с поворотом), управляющими рукоятками, сварной опорной рамой (только для моделей с отсутствием поворота).

Также конструкция оснащается петлями для возможности транспортирования башенным/мостовым краном. Бадьи очень большого объема, создаваемые по индивидуальному чертежу, дополнительно могут предполагать наличие подвесных люлек для рабочих, которые управляют процессом загрузки бетонного раствора в опалубку.

Существует всего два варианта стандартной конструкции – это «калоша/туфелька» (с возможностью поворота и бункером в форме пирамиды или конуса) и «колокольчик/рюмка» (неповоротная модель с загрузкой вертикального типа). Оба варианта обладают определенными плюсами и минусами, о чем будет ниже. Пока же стоит рассмотреть обе конструкции.

Неповоротные модели от БН-0.5 до БН-3.0 могут быть реализованы как с горизонтальным, так и с вертикальным методом загрузки смеси, когда лоток расположен в нижней части емкости. Коническую форму выбирают чаще: при тех же объемах бадья получается немного выше, предлагает более комфортное приготовление бетонной смеси и удаление ее со стенок после заливки.

В небольших бадьях обычно нижний лоток открывают вручную, для больших моделей предусмотрен привод с шестеренчатым челюстным затвором. Такие изделия стоят дороже, нередко комплектуются люлькой для рабочих.

Бадья для бетона «рюмка/колокольчик» особенно эффективна в работах, связанных с монолитным бетонированием, так как конструкция дает возможность использовать бетононасос и рукав, что упрощает и ускоряет заливку больших объемов бетона.

Поворотные бадьи типа «туфелька» более дорогие, но это единственный их минус. Такую конструкцию можно зафиксировать под нужным углом, облегчив работу и регулируя скорость и направление подачи бетона путем наклона и разворота емкости. «Туфельки» традиционно считаются более универсальными за счет большей площади поперечного сечения воронки.

Загрузка бетона в емкость данного типа выполняется только горизонтально, наполнять можно как из спецтранспорта, так и из обыкновенного самосвала. Цены на бадьи достаточно высокие, но они оправданы большой емкостью и комфортом в эксплуатации.

Собираем детали в единое целое

Кладем на землю емкость изгибом вверх. По бокам приставляем стойки так, чтобы они были перпендикулярны земле, и прихватываем их к емкости. Берем распорки и с обеих сторон также прихватываем их к стойкам и емкости. Если позволяет длина распорок, то приварить их можно к изгибу стоек и середине трубы на емкости. Если же нет необходимой длины, то под углом 45 градусов к стойке и емкости ищем что-то среднее.

Если нас устраивает полученная форма (главное, чтобы основание стоек было параллельным земле) – обвариваем прихватки распорок. То же повторяем со второй стойкой.

Нам осталось проварить швы вдоль изгиба емкости, чтобы они были «герметичными» и не пропускали воду. Если у вас есть лишний металл, и вы планируете много пользоваться этой бадьей, то можно увеличить срок ее службы, если изнутри емкости вдоль изгиба к полукругу приварить дополнительную полосу шириной 7 – 10 сантиметров. Это самое слабое место у бадьи, где она, скорее всего, протрется.

Но даже если вы этого не сделаете, ее вам хватит на многие годы.

Бадья получается достаточно легкая.

Один человек может без труда ее переносить. А перевозить ее можно даже на скутере, развернув ножками вперед и пропустив их под руль, а емкостью опустив на сидение.
