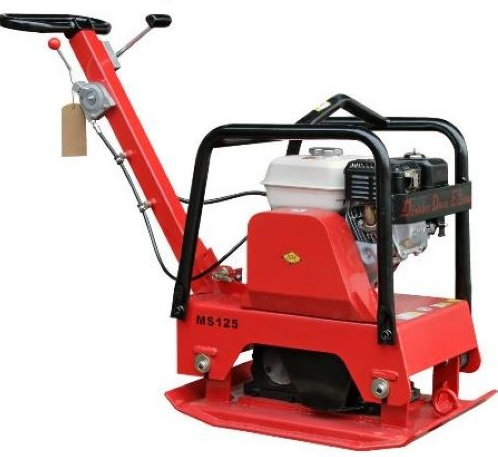

Бензиновая виброплита. Устройство и характеристики

Материалы и инструменты

Для изготовления вибромашины потребуется электрический или бензиновый двигатель. Это самая затратная деталь, которую можно приобрести в магазине или, например, использовать привод от стиральных машин, газонокосилок и другого аналогичного оборудования. В том случае, если используется электрический вибродвигатель, то мотор должен работать от бытовой однофазной сети в 220 Вольт. Также потребуется рабочая платформа, которая может быть выполнена из прочного стального листа толщиной не меньше 8 сантиметров. Минимальные размеры рабочей платформы — 80 на 45 сантиметров. Оптимальный вес металлической заготовки должен составлять 60 килограммом и более. Использовать лёгкие рабочие платформы не рекомендуется, так как качество уплотнения грунта при использовании такой техники будет далеким от идеала.

Для изготовления своими руками виброплиты электрической 220 В потребуются также следующие детали:

• Труба для изготовления ручки.
• Пластиковые или металлические колеса от тележки.
• Обрезки труб для колесной оси.
• Эксцентрик или ременной привод.
• Мягкие эластичные подушки из резины для ручки.
• Болты М10 и М12 в зависимости от используемого привода.
• Два швеллера, которыми вибратор будет крепиться к основанию.

Края плиты следует слегка подогнуть, что предупредит нежелательное заглубление в грунт рабочей платформы. Вручную согнуть толстую стальную заготовку затруднительно. Необходимо отступить от края стальной виброплощадки около 10 сантиметров и сделать болгаркой пятимиллиметровые надрезы, после чего аккуратно молотком, подбивая края, загнуть их приблизительно на 30 градусов. В нарезанных местах стальная заготовка сваривается инвертором, что позволит повысить общую прочность выполненной конструкции.

К виброплите приваривают швеллеры, к которым в последующем будет крепиться используемый электрический или бензиновый привод

Качеству сварки швеллеров следует уделить должное внимание, так как на основание в процессе работы техники будет приходиться повышенная нагрузка. При некачественно выполненном креплении виброплиту просто сорвет со швеллеров, а эксплуатировать такую технику попросту небезопасно

Выполняется крепление двигателя, для чего в швеллерах дрелью делают отверстия и фиксируют привод с помощью болтов M 10 или М12.

Далее переходят к изготовлению ручки, которая выполняется из стальной трубы. На трубу для погашения вибрации надевают эластичные подушки, которыми также следует заизолировать места соединения ручки и привода виброплиты. Эластичные подушки можно изготовить из поролона, прорезиненных изделий или аналогичных материалов.

Улучшить качество утрамбовки песка и других сыпучих материалов, можно предварительно смачивая поверхность, после чего выполняют ее уплотнение. Можно модернизировать технику, закрепив впереди рабочей панели небольшой пластиковый бак, в котором выполняют отверстия, из которых будет сочиться вода и смачивать поверхность перед ее непосредственным уплотнением.

С помощью такого простейшего вибробункера, изготовить который самостоятельно не составит труда, можно с легкостью уплотнять песок и утрамбовывать грунт на глубину приблизительно в 10 сантиметров. Там же такая техника может использоваться для работы со щебнем и другим мелкофракционным материалом.

Сфера применения

Основная задача виброплиты вне зависимости от конфигурации – утрамбовка покрытия из сыпучего материала. Инструмент имеет небольшие габариты, за счет чего достигается его мобильность и простота в применении. Применяется для трамбовочных работ со следующими материалами:

• асфальт;
• щебень;
• песок;
• гравий;
• бетон.

Подходит для уплотнения грунта под закладку фундамент, а также обустройства дорожек и тротуаров на придомовой территории. Инструмент используется для укладкой асфальта и выравнивания тротуарной плитки. Виброплиты применяют в ремонтных работах на крупных строительных и частных участках, небольших площадок и стоянок под транспорт, когда нет возможности использования полноразмерной трамбовочной техники.

Как выбрать виброплиту

Двигатель. Современные виброплиты комплектуются тремя видами силовых агрегатов.

1. Электрические модели стоят недорого, но привязанность к источнику тока делает их применение крайне ограниченным. Да и мощностью виброплиты с электродвигателем не могут похвастаться (250-2200 Вт).
2. Дизельные двигатели отличаются высокой мощностью. Такими моторами оснащается крупногабаритная профессиональная техника. К недостаткам этого типа виброплит следует отнести высокую цену и большой вес.
3. Бензиновые агрегаты находят самое широкое применение. Такие виброплиты покупают дорожно-строительные организации и индивидуальные предприниматели. Они прекрасно сочетают мобильность, долговечность и доступную цену.

Вес и глубина уплотнения. В зависимости от вида утрамбовываемого материала, подбираются такие показатели, как вес и глубина уплотнения.

1. Для мощения тротуаров и дорожек подойдет легкая техника (до 75 кг) с глубиной уплотнения 150 мм.
2. Универсальными способностями обладают виброплиты весом до 90 кг. Они подходят для ремонта асфальтированного полотна, проведения озеленительных и ландшафтных работ. Такая техника обеспечивает глубину уплотнения до 250 мм.
3. В промышленном и дорожном строительстве чаще всего используются виброплиты весом до 140 кг. Они уплотняют сыпучий материал на глубину до 300 мм.
4. Профессиональная техника весом от 140 кг может утрамбовывать не только песок и асфальт, но глину и вязкий грунт. Тяжелые виброплиты приходят на выручку, когда катки и асфальтоукладчики не способны работать на ограниченном пространстве. Глубина уплотнения нередко превышает 500 мм.

Площадь рабочей плиты. Главным элементом строительной техники является рабочая плита или подошва. Она делается из чугуна, поэтому и вес ее напрямую зависит от габаритных размеров. Чем больше площадь плиты, тем выше производительность. Но при этом приходится устанавливать более мощный двигатель, делать очень прочную раму, что негативно отражается на цене. Модели с габаритами 50х50 см и выше нужны дорожникам, чтобы в краткие сроки устраивать тротуары или асфальтовое покрытие. Для укладки садовых дорожек или трамбовки траншей требуется компактная подошва (примерно 40х40 см).

Реверс (обратный ход). Виброплита во время работы совершает прямолинейное движение вперед. И если техника упирается в стену или другое препятствие, возникает проблема с разворотом. Это в первую очередь касается тяжелых моделей. Поэтому производители устанавливают дополнительный вибровозбудитель, который обеспечивает обратный ход. Реверс позволяет оператору меньше уставать при длительном уплотнении грунта.

Система орошения. Для работы с вязкими и липучими материалами (битум, асфальт) требуется постоянное смачивание подошвы водой. С этой задачей успешно справляется система орошения, которая представляется собой емкость для хранения воды и трубопроводы, подающие ее в рабочую зону.

Мы отобрали в обзор 7 лучших виброплит. Все они продаются на российском рынке. При распределении мест в рейтинге учитывалось мнение экспертов и отзывы потребителей.

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

• Ремонт дорожного покрытия.
• Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

• Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
• Ручной стартер для запуска.
• Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
• Виброплита оснащена топливным баком на 3,6 литра.
• Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

• Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
• Прекрасно заводится в мороз;
• Легко перемещается вручную (не требует много усилий);
• Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

• Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
• Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
• Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
• Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
• Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

• Большой моторесурс у двигателя.
• Высокое качество материалов, из которых изготовлен аппарат.
• Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

• Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
• Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
• Оснащена мягкой рукояткой, которая гасит вибрации.
• В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
• Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

• Простая в управлении.
• Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

• Двигатель виброплиты этой модели установлен на усиленной раме.
• Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
• Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
• Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
• Есть оросительная система с баком на 10 литров.
• Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
• В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

• Легко заводится.
• Неплохое качество сборки.
• Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

• Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
• Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
• Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
• Есть датчик уровня масла в двигателе.
• Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

• Компактная и легкая виброплита, удобна в использовании и перевозке.
• Отлично выполняет свою работу.

Как сделать самодельную виброплиту с двигателем от стиральной машинки

Простой вариант изготовления виброплиты своими руками предлагает использовать двигатель от стиральной машинки. Способ удобен тем, что такой мотор легко достать, просто сняв его со старого оборудования. К тому же подключать устройство можно будет к бытовой розетке 220 В, что заметно упростит его использование.

Видео, как сделать виброплиту своими руками, показывает стандартную схему сборки:

• металлический лист подрезают болгаркой по краям и загибают вверх, а потом заваривают швы сварочным аппаратом;
• швеллерами, расположенными на расстоянии около 10 см друг от друга, к плите присоединяют вибратор с установленным на нем двигателем, при этом нужно следить за прочностью креплений и их ровным расположением;
• мотор от стиральной машинки фиксируют при помощи болтов, обычно используют М10 или М12;
• после установки двигателя приступают к изготовлению ручки, ее можно сделать из любого отрезка стальной трубы подходящего диаметра и закрепить к основанию сайлентблоками или эластичными подушками.

Внимание! При монтаже рукояти необходимо использовать не только жесткие болты, но и амортизацию, иначе устройство будет просто вырываться из рук. Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова

Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа

Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова. Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа.

Виброплита с двигателем от старой стиральной машины экономична и потребляет мало энергии

Мощность двигателя около 1,5 кВт обеспечивает быстрое и легкое разравнивание слоя бетона или песка толщиной до 200 мм. Электро виброплита своими руками с мотором от стиральной машины подойдет для большинства ремонтных и дачных работ.

Подготовка площадки к проведению строительных работ

Сперва производится разбивка рабочей площадки: вбиваются деревянные колышки и выставляются «красные метки». Этим термином строители называют натянутую нитку, которой выделяют границы планируемой высоты площадки. Берется обычный шпагат, привязывается к колышкам и привязывается к колышкам на высоте, где планируете закончить укладку плитки. Обязательно сделайте уклон нитки, примерно на 5 градусов, в сторону будущих водоприемников.

Далее необходимо проверить, сколько имеется свободного пространства от земли о нитки. Если меньше 30 сантиметров — лопатой снимается все лишнее и убирается как можно дальше, чтобы не мешало. Если грунт плодородный, ее можно высыпать на огород или же в места, где вы планируете сделать цветники.

Края подготовленного земляного «корыта» нужно сразу закрепить бордюрами. Иногда мастера ставят бордюры уже после заливки бетона. В этом случае, край площадки придется защитить от осыпания грунта и установить опалубку. Рекомендуем не опытным мостовщикам отдать предпочтение первому варианту.

Если планируется использование бордюра с высотой 50 сантиметров, то:

• прокапывается траншея вглубь еще на 30 сантиметров;
• засыпается 10-ти сантиметровый слой щебня;
• кладется 1.5 сантиметра цементного раствора;
• на него устанавливается бордюр, после укладки которого, верхний край плитки оказался на 2 сантиметра выше, чем край бордюра. Это необходимо, чтоб бордюр не удерживал воду на площадке и содействовал ее выведению.

Сфера применения и технические характеристики виброплит

Виброплита – это агрегат, основной функцией которого является трамбовка. Применяется в различных сферах: для уплотнения грунта при строительстве, ландшафтном планировании, для трамбовки сыпучих материалов (песка, гальки, гравия), при укладке асфальта, тротуарной плитки, брусчатки.

Вибрационные плиты годятся для выполнения объёмов работ, не превышающих 1000 м.кв

Машина имеет небольшие размеры, поэтому маневренна. Применять ее можно как на открытой местности (при трамбовке земельного участка, паркинга, дорожного покрытия, пола в больших промышленных помещениях и т. д.), так и в ограниченном пространстве (в канавах, траншеях, вблизи построек, около бордюров, колодцев, люков и т. д.).

Виброплита для уплотнения грунта и других сыпучих материалов рекомендована для использования на площадях, не превышающих 1000 м² На значительных по размеру участках для этих целей применяется крупногабаритная и более мощная техника.

Каждая модель виброплиты имеет свои эксплуатационные показатели, которые определяют особенности ее использования и область применения

Так, при выборе виброплиты стоит обращать внимание на следующие технические характеристики:

• габариты опорной плиты, мм;
• частоту вибрирования, Гц;

Процесс уплотнения требуемой массы виброплитой осуществляется в результате возникновения ударных вибраций в дебалансе

• глубину выполнения уплотнения, мм;
• амплитуду вибрирования, мм;
• мощность, кВт;
• массу агрегата, кг;
• расход электроэнергии или топлива, кВт/ч или л/ч;
• максимальную производительность, м.кв./ч;
• габариты устройства в целом, мм.

Устройство виброплиты: основные узлы и способы соединения

Чтобы купить виброплиту, цену рекомендуется выбрать, просмотрев характеристики агрегатов и прайсы любой торгующей организации. Но правильно пользоваться и тем более сделать машину своими руками можно только при условии знания ее устройства.

Конструкция виброплиты состоит из следующих основных компонентов:

• двигателя;
• вибратора;
• плиты;
• центробежной муфты;
• моторной рамы;
• ручки управления;
• защитных кожухов.

На тяжелую платформу устанавливается вибратор, основу которого составляет дебалансный вал, помещенный в подшипниковые опоры и цилиндрический корпус. Конструкция фиксируется хомутами, к плите крепится болтами. Важная деталь в устройстве виброплиты, которая также присоединяется к платформе, – моторная рама. Она прикрепляется с помощью амортизаторов.

Основные составляющие виброплиты

Над вибровозбудителем расположен двигатель. Двигатель и вибратор соединяет муфта и клиноременная передача. В процессе работы двигатель создает вращательные движения, которые передаются вибратору, преобразующему их в колебательные. Эти движения сообщаются плите, а затем слою поверхности, который уплотняется.

Если в функции виброплиты входит трамбовка тротуарной плитки или брусчатки, то модель должна быть укомплектована смягчающей насадкой из пластика или специальной опорной поверхностью из полиуретана.

Принцип работы

Рабочие механизмы оказывают ударное действие на поверхность плиты, которая производит определенное количество движений при соприкосновении с грунтом, – это составляет основу принципа работы данного устройства. Кинетическая энергия при ударе преобразуется в другие виды энергии. Мгновенно увеличивается давление на поверхность, а затем происходит такой же моментальный спад. Следовательно, помимо силы удара, эффективными являются скорость и частота. В результате такого действия мелкие частицы заполняют пустоты, вследствие чего получается очень плотное ровное покрытие.

От качества материала, из которого изготовлена рабочая плита, зависят ее характеристики

Для изготовления плит применяется два вида материала: чугун и сталь.

Важное значение в ходе эксплуатации имеет также размер плиты: чем меньше ее площадь, тем лучше ее трамбовочные качества. Вибрационные показатели определяют, насколько качественно будет уплотняться поверхность

Если плиты имеют одинаковую массу, но разные вибрационные усилия, то агрегат с более высокими показателями будет утрамбовывать лучше.

Основные характеристики

Размеры и вес

Данные параметры в первую очередь должны зависеть от цели использования техники. Если речь идёт о том, чтобы работать с фундаментом или дорогой, то больший вес и размеры могут играть важную роль. Что касается цифр, то предпочтительный вес большого агрегата начинается от 90 кг и более. Этого вполне достаточно для того, чтобы оказать значительное давление на поверхность и тщательно проработать глубину. Также существуют и небольшие агрегаты, основным предназначением которых является работа с различными каменными и бетонными изделиями, например, бордюрами или тротуаром. В этих случаях их вес составляет свыше 70, но менее 90 кг в зависимости от конечного предназначения.

При подборе бензиновых виброплит важно знать оптимальный вес и давление, так как избыток этих показателей может деформировать изделие. Для работ внутри дома также лучше использовать маломощные плиты, которые не смогут привести к серьёзным последствиям

Если вы решаетесь приобрести тяжёлую модель, то позаботьтесь о том, чтобы она была оснащена реверсивным ходом, позволяющим машине передвигаться не только вперёд, но и назад.

Сила виброудара

Этот показатель отвечает за непосредственное давление на поверхность и его глубину. Чем сложнее работа, тем больше силы виброудара понадобится. Как пример можно привести различную глубину при укладке тротуарной плитки (15 см) или же ямочного ремонта дорог (25 см). Чем больше вес и виброудар плиты, тем эффективнее будет действие техники. Что касается цифровых показателей, то сила виброудара исчисляется килоньютонами. Для дома этот показатель не должен превышать 18-20 единиц, если же речь идёт о более сложных и трудоёмких проектах, то от 20 и выше в зависимости от особенностей работ.

Площадь подошвы

Очень важный параметр, который определяет проведение работ по укладке поверхности. Так как работа двигателя, приведение им в действие различных элементов в итоге приводит к вибрации и давлению на плиту, то соотношение площади подошвы и конечной мощности очень важны. Чем выше площадь подошвы, тем на большую поверхность вы сможете оказывать воздействие посредством нижней части устройства. Но здесь стоит сказать, что сила вибрации действует плавно и на всю площадь подошвы, поэтому следите за тем, чтобы итоговой силы хватило на выполнение работ.

Каждая модель в этом плане индивидуальна, поэтому здесь важен расчёт исходя из сферы применения подобной техники. В любом случае от площади подошвы зависит не только воздействие на поверхность, но и удобство эксплуатации. Модели с меньшей нижней частью более мобильны, как правило, менее габаритны и, соответственно, требуют не так много места для хранения.

Двигатель

Так как речь идёт о бензиновом двигателе, то лучше всего подойдёт ДВС. У него высокий КПД, он достаточно прост в использовании и неприхотлив. Как правило, используют четырёхтактные японские двигатели, которые имеют отличную выносливость и потребляют не так много топлива по сравнению с другими моделями из разных стран. Мощность двигателя варьируется от 4 до 14 л. с. в зависимости от конкретной модели.

Если агрегат имеет слишком высокую мощность, и двигатель выполняет большое количество работы, то на него устанавливается система охлаждения, позволяющая соблюдать температуру внутри устройства. Таким образом минимизируются риски перегрева двигателя, его быстрого износа или даже выхода из строя.

Изготовление универсальной виброрейки

Чтобы собрать достаточно мощное виброоборудование, потребуются (кроме электродвигателя на 220 V) еще такие материалы:

• стальной швеллер (шириной до 120 мм) либо профильная металлическая труба;
• железные или алюминиевые уголки;
• кусок жести примерно 500 на 200 мм;
• болты с гайками или винты;
• насадка на вал (муфта) со смещенным центром тяжести;
• пусковая кнопка;
• питающий кабель;
• пусковое устройство;
• арматурные прутья или металлические трубки.

Из инструментов понадобятся:

• электродрель со сверлами по металлу;
• сварочный аппарат и электроды к нему;
• гаечные ключи;
• молоток;
• плоскогубцы;
• угловая шлифовальная машина;
• рулетка с маркером.

Виброрейку собирают по такому алгоритму:

• отмечают на швеллере (или трубе) нужную длину;
• отрезают с помощью болгарки лишнее от заготовки;

• по центру приваривают через определенный промежуток, используя сварочный аппарат, два уголка для монтажа на них электродвигателя;
• просверливают в них отверстия;
• монтируют электрический двигатель на уголки, прикрепляя его с помощью болтов с гайками;
• на вал набивают насадку, которая будет создавать колебания;
• вокруг самодельного вибратора из жести делают защитный кожух;
• подключают кабель питания через кнопку (вместо нее можно просто обойтись вилкой под розетку) к электродвигателю;

• приваривают ручки из арматуры или металлической трубы;
• запускают устройство в работу.

Расстояние между уголками зависит от конструкции и габаритов электромотора. Для большего удобства эксплуатации самодельной техники не ее рукоятки следует надеть куски резинового шланга или обмотать их изоляционной лентой.

Виброрейка, собранная на базе мотора от стиральной машинки, продемонстрирована в видеоролике ниже.

Сделать виброрейку для бетона своими руками либо виброплиту для утрамбовывания щебня, гравия, песка можно разными способами. Домашние умельцы придумали множество вариантов, отличающихся своей конструкцией, используемыми для их создания материалами. Чтобы выполнить одноразовую работу, можно собрать простейшее приспособление для виброутрамбовывания. Если необходимо в быту регулярно уплотнять бетонный раствор или сыпучие материалы, то потребуется изготовить более сложное и производительное виброоборудование. Во всех случаях созданная конструкция должна соответствовать элементарным требованиям техники безопасности, чтобы при ее эксплуатации не получить травмы.
