Монтажные патроны. Размер и маркировка

Как устроен электрический кабель

Конструкция кабеля состоит из двух элементов:

  1. Токопроводящих жил – медных или алюминиевых, одинарных или состоящих из нескольких проводников, покрытых диэлектрическим материалом. Токопроводящие жилы могут быть собраны в пакеты, которые, в свою очередь, имеют оболочку из диэлектрика, свинца или алюминия.
  2. Внешней диэлектрической оболочки.

Одинарные проводники используются в кабелях, сила тока в которых не превышает 25 ампер. Многожильные имеют большую электрическую прочность при меньшей площади сечения за счет взаимной компенсации поверхностных токов, которые приводят к нагреву, плавлению и последующему физическому обрыву. Кроме того, пакет из множества проводников более гибок, его легче прокладывать, поскольку допустимый радиус изгиба кабеля (не приводящий к разрушению слоя внутренней изоляции) меньше.

Алюминий имеет большее, чем медь, удельное сопротивление (0,028 против 0,017 Ом/мм2) и более низкую температуру плавления (соответственно 660 и 1085 0С). Поэтому для получения одной и той же электрической прочности алюминиевые жилы должны быть в два раза толще, что не особенно существенно при токах до 16 А и является решающим фактом в пользу выбора медных при больших нагрузках в сети.

Кроме того, практический опыт монтажа электропроводки показывает, что провода из этого материала склонны ломаться при повторной скрутке или существенных вибрационных нагрузках. Однако кабель с алюминиевыми жилами дешевле и меньше весит, поэтому широко применялся во времена СССР.

Экран кабеля – внешняя оболочка – играет роль не только диэлектрической, но и физической защиты. Поэтому те, что эксплуатируются в неблагоприятных условиях, например, прокладываются в земле или там, где возможно их повреждение механизмами или инструментами, снаружи обматываются металлической лентой и называются бронированными. Их экран состоит из трех слоев:

  1. Подушка – волокнистые материалы, пропитанные битумом. Служит для защиты от повреждения изоляции токопроводящих жил краями ленты брони.
  2. Металлической (стальная или медная) ленты – броневая защита.
  3. Покров – битумные составы или полиэтиленовый защитный шланг.

Меры безопасности

Поскольку в патронах для монтажного пистолета содержится взрывчатое вещество, степень опасности которого, согласно ГОСТ 19733-74 – четвёртая, то при их использовании следует соблюдать особые меры предосторожности. Они сводятся к следующим:

  1. Из-за способности пороха легко воспламеняться и интенсивно гореть, патроны нельзя подвергать воздействию прямых солнечных лучей. Они должны храниться в плотной влагонепроницаемой упаковке.
  2. Устанавливается срок использования не более 2 лет с момента выпуска патронов. В противном случае не исключено отсыревание зарядов. В результате их воспламенение при ударе бойка может быть замедленным (до 8…10 с и даже более), а также сопровождаться осечками.
  3. Просроченные монтажные патроны должны отправляться на предприятие-изготовитель, с целью последующей утилизации.
  4. Перед использованием необходимо проверить соответствие патрона марке монтажного пистолета. Например, торговая марка Hilti рекомендует применять патроны собственного производства, что объясняется особенностями срабатывания ударно-спускового механизма пистолетов.

Секторные ножницы. Залог идеального реза

Строительная вышка-тура. Передвижная площадка отделочника

Неисправности монтажного пистолета ПЦ-84

Неисправности монтажного пистолета ПЦ-84, причины, ремонт своими силами

Существует следующий перечень возможных неисправностей монтажного пистолета с маркировкой ПЦ-84, а также методы их устранения.

Отсутствует выстрела после обычного нажатия спускового крючка.

Скорее всего, причиной является некачественный патрон, который присутствует. Чтобы устранить этот недуг, следует повторить попытку выстрела, изначально развернув патрон на 90 градусов. Если неисправность повторилась после таких действий, то патрон требуется заменить. Возможно, накол гильзы патрона просто слабый. Получается, что пистолет достаточно слабо прижат или возник перекос к пристреливаемой поверхности. Случается, что пистолет сильно загрязнен. Потребуется тщательно очистить инструмент.

Не возвращается поршень в крайнее положение (заднее).

Видимо, произошел существенный пороховой нагар, отмеченный на стволе и поршне. Потребуется в этом случае всю поршневую группу вместе со стволом снять, затем прочистить все компоненты и смазать. Иногда происходит расклеп присутствующего ударного конца поршня. Тут предстоит заменить поршень, еще реального его переточить. Таким образом, также изнашивается амортизатор. Методом устранения считается его замена.

Наблюдается изгиб или поломка дюбеля.

Наиболее вероятной причиной является присутствие неподходящего для пристрелки материала. Достаточно будет уточнить основной, пристреливаемый материалы, которые используются. Отмечают иногда сколы поршня. Также можно переточить деталь или произвести замену.

В направителе инструмента не фиксируются дюбель и поршень.

Значит, скорее всего, произошла поломка стопора направителя или возникло ослабление. Придется заменить стопор направителя вариантом запасным. Также происходит разрушение полуцилиндра направителя. В этом случае пистолет подвергают анализу причин этих поломок, дальнейшему ремонту в условиях изготовителя.

Внешнее проявление неисправности — после выстрела гильза никак из патронника не выдвигается.

Причина – произошел отрыв дна гильзы. Также придется осуществить анализ причин поломки, при выходе из строя пистолет отправить на ремонт заводу-изготовителю.

Перед выполнением работы нужно уточнить правильность сборки инструмента, проверить надежность взаимодействующих деталей, формат вхождения направителя дюбелей в канал. Осуществляя пристрелку, требуется произвести следующие операции: — шомполом продвинуть поршень в крайнее положение (заднее); — в канале направителя установить подходящий дюбель, проверить фиксацию шайбы при помощи шарика-фиксатора; — рукоять провернуть до упора против часовой стрелки относительно муфты, кожух муфты выдвинуть из коробки вперед; — далее нужно по соединению шарнирному пистолет раскрыть, патрон поместить в приемное гнездо, закрыть пистолет; — принять устойчивое положение, прижим пистолета к основанию установить в 90 градусов, нажать на рукоятку, отвести спусковой рычаг до отказа, произвести выстрел.

Выполнив выстрел, требуется для перезарядки открыть пистолет, произойдет принудительное выбрасывание стреляной гильзы. Завершив работу, еще при задержках в деятельности, следует выполнить разборку, осмотреть, смазать.

Что нужно знать о перфораторах?

Для продления срока службы перфоратора и повышения эффективности его работы необходимо периодически смазывать его редуктор.

Для этих целей следует использовать только рекомендованный производителем смазочным материал, который будет соответствовать техническим параметрам устройства.

В процессе работы перфоратора возникает серьезное трение между хвостовиком насадки и шлицами патрона.

Для компенсации этого эффекта насадки перед установкой требуется смазывать специальным смазочным составом.

Некоторые производители комплектуют инструмент тюбиком со смазочным материалом.

Достаточно нанести буквально одну каплю на торец и боковые стенки хвостовика бура.

Отличия от боевых [ править | править код ]

Несмотря на внешнюю схожесть с патронами к стрелковому оружию, в конструкцию некоторых строительно-монтажных патронов внесены изменения, препятствующие их переделке в боевые. Так, у некоторых строительных патронов очень тонкое донце гильзы, которое не способно выдержать давление пороховых газов. [ источник не указан 1842 дня ] У патронов МПУ применён менее чувствительный по сравнению с боевым патроном капсюль, не срабатывающий при применении его в боевом оружии. Патроны серий Д и К по конструкции гильзы аналогичны малокалиберным патронам кольцевого воспламенения, но имеют в сравнении с ними другие геометрические размеры и более толстый металл гильзы, в соответствии с более тяжёлым условиям работы: плотность заряжания и, соответственно, масса порохового заряда у строительных патронов намного выше, чем у пулевых с тем же объёмом внутренней полости, соответственно, при их срабатывании развивается большее давление пороховых газов. Последняя особенность делает их использование без модификации для пулевой стрельбы весьма опасным, особенно более мощных вариантов.

Пороха, используемые в строительно-монтажных патронах серии МПУ, по типу относятся к быстрогорящим охотничьим порохам для гладкоствольного оружия (такие сорта, как «Салют», «Барс»), и близки по характеристикам к порохам, используемым в малокалиберным патронах кольцевого воспламенения или некоторым быстрогорящим пистолетным (П-45, П-125). Они имеют мелкое одноканальное зерно цилиндрической формы, очень высокую скорость горения и высокую мощность. Для безопасного использования в длинноствольном нарезном оружии они не подходят; даже при штатном применении порохов такого типа требуется соблюдение особой аккуратности и высокой (до 0,01 г) точности навески.

В строительно-монтажных патронах кольцевого воспламенения используются также весьма быстрогорящие лаковые пороха марок МсСН 15/4,85 и МсСН 17/4,85, представляющие собой зерна сфероидной формы с графитованной поверхностью , они же используются в некоторых патронах к огнестрельному оружию ограниченного поражения («травматическому»).

В целях экономии порох из строительно-монтажных патронов достаточно широко используется владельцами короткоствольного и травматического оружия для тренировочной стрельбы — на Украине это находится в рамках правового поля, а также — реконструкторами для имитационной стрельбы. Криминалистам известно большое количество самодельного оружия под строительно-монтажные патроны серий К и Д, либо выполненные на их базе .

Монтажные патроны — незаменимая вещь в строительных и отделочных работах. Их использование позволяет выполнить быстрый монтаж конструкций, коммуникаций, выполнить отделку помещения и другие операции. Применяется для забивки дюбель-гвоздей в основания из кирпича, легкого бетона и ЖБИ, а также в основания из низкоуглеродистой стали толщиной до 12 мм.

В качестве материалов монтируемых элементов используются древесина, фанера, алюминий, сталь и другие материалы. В работах применяются автоматические и полуавтоматические монтажные пистолеты отечественных и зарубежных производителей — такие, как ПЦ-84, ПМТ-1 и другие. Компания «Центр Метиз» предлагает длинные и короткие строительные патроны, купить которые вы можете с доставкой в ваш регион партией необходимого объема.

типы, маркировка и способы применения :: SYL.ru

Строители часто встречаются с необходимостью быстрого и надежного закрепления различных конструкций на поверхностях из различных материалов. Строительные патроны часто применяются для закрепления дюбелей в плотном стеновом материале (кирпиче, металле, бетоне). Они отличаются большой мощностью и могут применяться в штамповочных прессах и другом промышленном оборудовании. Монтажные патроны удобны для быстрого закрепления конструкций без проведения подготовительных операций.

Патроны выстреливаются из монтажного пистолета. Внедрение патрона в поверхность происходит за счет возникающей при воспламенении заряда ударной силы. Можно скреплять элементы без подготовительного рассверливания. Наиболее популярен холостой монтажный патрон строительный, который выстреливается из специального пистолета.

Конструктивные особенности

Строительный патрон является гильзой небольших размеров с завальцованным верхним отверстием. В гильзу помещают бездымный порох, который воспламеняется при ударе бойка пистолета по капсюлю. Для изготовления строительных патронов чаще используются гильзы, содержащие состав капсульный с закраиной. В этих патронах происходит кольцевое воспламенение пороха при ударе бойка в кромку фланца. Выпускаются и строительные патроны центрального боя с боевым капсюлем по типу Боксера или Бердана.

Маркировка патронов

Патрон строительный для удобства отбора маркируют цветом и шифром.

Особенности маркировки:

  • «Д» – длинные патроны.
  • «К» – короткие патроны.

Энергия взрыва пороховой смеси используется как источник энергии для забивания дюбель-гвоздей в плотные поверхности при монтаже навесных элементов и крепежа инженерных коммуникаций.

Каждый патрон строительный имеет определенный номер 1/2/3/4 и цвет. Отлично разработанная система маркировки позволяет точно подбирать уровень мощности заряда, необходимого для определенной работы. Чаще всего используются длинные патроны 1/2/3.

Характеристики патронов

Существует достаточно много модификаций патронов для прямого монтажа. Для удобства подбора предусмотрена дополнительная маркировка.

Патрон строительный точно подбирается для определенных работ:

1. Д 1 (цвет маркировки белый) — изготавливается из экологически чистых материалов, не имеет в составе тяжелых металлов, применяется в закрытых помещениях.

2. Д 2 (цвет желтый) — применяется для закрепления стальных строительных конструкций толщиной от 2 до 4 мм в каменном или бетонном основании.

3. Д 3 (цвет синий) — применяется для закрепления стальных, алюминиевых или деревянных конструкций к бетонному основанию.

4. Д 4 (цвет красный) — считается самым мощным, применяется для закрепления строительных элементов на поверхностях из бетона, кирпича и низкоуглеродистой стали, обладает энергоотдачей в 700 Дж.

5. К 1 (белый) – энерготдача 548 Дж, заряд 0,2 г.

6. К 2 (жёлтый) – энергоотдача 603 Дж, заряд 0,22 г.

7. К 3 (синий) – энергоотдача 683 Дж, заряд 0,25 г.

Типы упаковки

Строительные патроны поставляются в ленточных и кольцевых пластиковых кассетах.

В одной упаковке может быть 10-20 патронов.

Патроны с маркировкой «Д» могут поставляться в коробках по 100 и 80 штук с маркировкой «К».

Обращение со строительными патронами требует определенной осторожности. Патроны взрывоопасны при нагревании, ударе и воздействии нагрузки

Инструмент для забивки строительных патронов

Патроны строительные используются для прямого монтажа. Под строительные патроны выпускаются специальные монтажные пистолеты различных марок и конструкций.

Взрывчатая смесь удерживается внутри гильзы пыжом, который изготовлен из пористого спрессованного пороха. Порох бездымный, не содержит тяжелых металлов (свинца, сурьмы или ртути). Патроны могут использоваться для монтажа пистолетом внутри помещений.

Монтажные пистолеты (ПМТ-1 и ПЦ-84 ) относятся к пороховому инструменту. Они специально созданы для забивки закрепления строительных конструкций к кирпичным и бетонным основаниям прямой пристрелкой строительными патронами и дюбель-гвоздями. При помощи монтажных пистолетов легко получать несъемные закрепления прямой пристрелкой к бетонной или кирпичной поверхности. Нельзя применять строительные патроны в огнестрельном оружии!

Примечания

  1. Указаны данные для патронов Д1—Д4 высотой 22 мм. В патронах высотой 18 мм навески меньше: в Д4 22-мм пороха 0,43 г, в Д4 18-мм — 0,36 г; в Д3 22-мм — 0,38 г, в Д3 18-мм — 0,33 г. В 22-мм порох неграфитированный, зеленовато-салатного цвета с серебристым отливом, в 18-мм, — чёрного цвета, графитированный.
  2. [www.gun.ru/oxota0408.htm Пороха марки «Салют».]
  3. [www.freepatent.ru/patents/2254313 Порох для строительно-монтажных и пистолетных патронов (патент РФ № 2254313).]
  4. Игорь Боечин: «„Стволы“ скрытого ношения» // «Оружие». — 1995. — № 12. — С. 50.
  5. [56.mvd.ru/news/item/500729/?print=1 Сайт Управления МВД России по Саратовской области.]

Монтажные патроны. Характеристики и цветовая маркировка

К пороховым строительным пистолетам обязательно нужны монтажные патроны, энергия подрыва которых обеспечивает ударную забивку дюбелей в бетонные или металлические поверхности. В этой статье мы поговорим о видах и маркировке таких патронов.

Классификация

Поскольку несоответствие возможностей монтажного патрона может вызвать порчу порохового пистолета, то классификация этих расходников выполняется одновременно по нескольким параметрам:

  • По цвету. Он определяет мощность заряда в джоулях, а сама маркировка производится на коническом наконечнике патрона.
  • По высоте и диаметру. Различают длинные (Д) и короткие (К) патроны. В монтажном инструменте используются патроны калибров 5,6×16, 6,8×11 и 6,8×18 мм.
  • По номеру патрона, от которого зависит масса порохового заряда.
  • По способу упаковки. Например, для многозарядных или автоматических пистолетов патроны поставляются только в ленте.

Все виды монтажных патронов, использующихся при строительных работах, имеют стандартную конструкцию, и состоят из следующих частей:

Стальной гильзы, в которой располагается заряд из бездымного пороха. В патронах серии К порох заполняет всё пространство гильзы, а в патронах серии Д – только её придонную часть;
Капсюля;
Пыжа из прессованного пороха, который удерживает ударный состав в гильзе;
Опрессовки гильзы сверху с соответствующей маркировкой по цвету.

Материалы и технические требования для производства монтажных патронов регламентируются требованиями ТУ 3 -795-94.

Выбираем нужный

Монтажные патроны беспульного типа срабатывают по одному и тому же принципу – при ударе бойка пистолета, происходящего по образующей капсюля, последовательно происходит воспламенение ударного состава, находящегося в патроне. Выделяющаяся при этом энергия взрыва пороха обеспечивает разгон поршня монтажного пистолета до значений, которые обеспечивают дюбель-гвоздю необходимую скорость внедрения в материал.

Различают пять условных градаций по мощности, которая выделяется при срабатывании монтажного патрона:

Слабая. Цветовая маркировка наконечника патрона – белая/серая, условный номер патрона 1, ориентировочная энергия удара, Дж: для патрона серии Д1 – 680, для патрона серии К1 – 550.
Средняя. Цветовая маркировка наконечника патрона – жёлтая, условный номер патрона 2, ориентировочная энергия удара, Дж: для патрона серии Д2 – 820, для патрона серии К2 – 600.
Сильная. Цветовая маркировка наконечника патрона – синяя, условный номер патрона 3, ориентировочная энергия удара, Дж: для патрона серии Д3 – 960, для патрона серии К3 – 680.
Сверхсильная. Цветовая маркировка наконечника патрона – красная, условный номер патрона 4, ориентировочная энергия удара, Дж: для патрона серии Д4 – 1090, для патрона серии К4 – 740.
Особо сильная. Цветовая маркировка наконечника патрона – чёрная, условный номер патрона 5, ориентировочная энергия удара, Дж: для патрона серии Д5 – 1300, для патрона серии К5 – 920.

Для патронов калибра 5,6 дополнительно выпускаются ещё монтажные патроны с номером Д6, кинетическая энергия удара которых, в сравнении с аналогичными расходниками серии Д5 повышена на 30…35%. Таким образом, эксплуатационные возможности монтажных патронов определяются их высотой и диаметром, которые обязательно должны быть согласованы с соответствующими параметрами пороховых пистолетов.

Меры безопасности

Поскольку в патронах для монтажного пистолета содержится взрывчатое вещество, степень опасности которого, согласно ГОСТ 19733-74 – четвёртая, то при их использовании следует соблюдать особые меры предосторожности. Они сводятся к следующим:. Источник

Из-за способности пороха легко воспламеняться и интенсивно гореть, патроны нельзя подвергать воздействию прямых солнечных лучей. Они должны храниться в плотной влагонепроницаемой упаковке.
Устанавливается срок использования не более 2 лет с момента выпуска патронов. В противном случае не исключено отсыревание зарядов. В результате их воспламенение при ударе бойка может быть замедленным (до 8…10 с и даже более), а также сопровождаться осечками.
Просроченные монтажные патроны должны отправляться на предприятие-изготовитель, с целью последующей утилизации.
Перед использованием необходимо проверить соответствие патрона марке монтажного пистолета. Например, торговая марка Hilti рекомендует применять патроны собственного производства, что объясняется особенностями срабатывания ударно-спускового механизма пистолетов.

Источник

Для чего это делается?

Но главное предназначение клейма, окраски элементов и этикеток заключается в том, что они в совокупности формируют систему условных знаков, в которых содержатся сведения, необходимые для различия видов и предназначения патронов. Хотя могут быть и дополнительные свойства. К примеру, окраска патронов используется для того, чтобы предоставить отличительный признак одного типа, который легко воспринимается, или чтобы быстро сообщить о назначении патронов. Одновременно она также является средством защиты от коррозионных процессов.

В отечественной традиции используется окраска головной части пули (ее вершинки). Такое решение принято еще со времен Российской империи. Например, бронебойно-зажигательная пуля окрашена в красный и черный цвета. Для трассирующих патронов выбран зеленый. Обычные патроны отличительной окраски не имеют. Подобное наблюдается и в ряде зарубежных армий.

Иногда можно встретить окраску капсюля в местах соединения пуль с дульцем гильзы. В таком случае она используется не только для получения отличительного признака, но и для герметичности. Правда, подобный подход доставляет определенные неудобства при создании патронов и визуальном определении номенклатуры. Какие же сведения можно почерпнуть, рассматривая пули? Если кратко, то основная информация – это:

  1. Для советских (российских): год изготовления и обозначения завода-производителя.
  2. Австралийские, канадские, английские: тип (марка) и наименование фирмы-создателя.
  3. Французские: время (квартал и год), обозначение поставщика металла для гильзы.
  4. Немецкие: указывается изготовитель, материал, номер партии, а также когда была произведена.
  5. Итальянские: для частных предприятий только год изготовления и название фирмы, создавшей изделие. Для государственных: производитель, время изготовления, инициалы контролера.
  6. Японские: год создание (по местному календарю) и квартал, сокращенное наименование фирмы.

Информация обычно наносится путем вдавливания. Хотя иногда можно встретить и выпуклый рельеф.

Заключение

В статье была рассмотрена маркировка патронов Великой Отечественной войны и современных боеприпасов. Конечно, здесь обсуждались только основные сведения, ибо всегда может найтись партия каких-то патронов, что отошли от принятого правила. Но, тем не менее, если попадется маркировка винтовочных патронов для военных или гражданских для охоты, то информация, помогающая с высокой долей вероятности найти нужные данные, предоставлена в достаточном объеме.

И напоследок необходимо затронуть вопросы безопасности. Следует всегда помнить, что работать предстоит с объектами повышенной опасности

Не важно – монтажный патрон в руках, пистолетный или винтовочный – всегда необходимо соблюдать технику безопасности. В противном случае придется расплачиваться своим здоровьем или даже жизнью

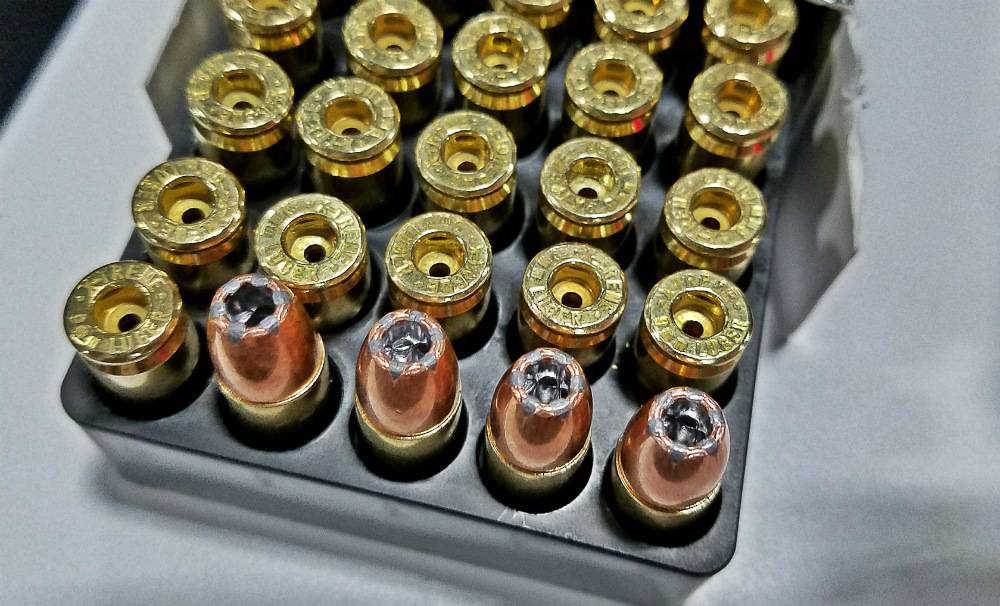

Держа в руках патроны, с ними нужно обходиться осторожно

Не подносите к источнику тепла, не бросайте абы как

Держа в руках патроны, с ними нужно обходиться осторожно. Не подносите к источнику тепла, не бросайте абы как. Хотя вероятность негативного происшествия и невысока, это может произойти с каждым

Всегда, работая с опасными предметами, необходимо помнить, что правила безопасности написаны кровью тех, кто ими пренебрег. И чтобы сохранить собственное здоровье и жизнь, не нужно искушать судьбу. Особенно – когда в руках есть такие опасные вещи, как патроны, содержащие взрывоопасные вещества и представляющие сами по себе угрозу

Хотя вероятность негативного происшествия и невысока, это может произойти с каждым. Всегда, работая с опасными предметами, необходимо помнить, что правила безопасности написаны кровью тех, кто ими пренебрег. И чтобы сохранить собственное здоровье и жизнь, не нужно искушать судьбу. Особенно – когда в руках есть такие опасные вещи, как патроны, содержащие взрывоопасные вещества и представляющие сами по себе угрозу.
