Бензопила csp 4016 ремонт своими руками

Если бензопила не заводится все равно что делать

Выше рассмотрены основные причины, почему не заводится бензопила. Причем это касается инструментов разных марок Штиль, Хускварна, Партнер, Макита, Чемпион и другие. У бензопил Дружба иной принцип работы, но в целом поиск неисправности начинать следует именно с системы зажигания, а точнее — осмотра состояния электродов свечи. Если же проведенные манипуляции не помогают получить желаемый результат, то необходимо прибегнуть к более серьезным действиям. Это означает, что нужно выполнить следующие действия:

Проверить исправность карбюратора и произвести его настройку
Измерить величину компрессии двигателя, после чего делать соответствующий вывод о его исправности
Проверяется компрессия в картере

Проверка компрессии в цилиндре позволяет оценить состояние и исправность ЦПГ. Для измерения компрессии понадобится компрессометр. Он ввинчивается в свечное отверстие, после чего производится дергание ручки стартера. Компрессометр показывает соответствующее значение давления в цилиндре. Это значение должно быть на уровне 8-12 атмосфер.

Если величина давления существенно ниже, то это прямой признак неисправности устройства. Цилиндропоршневая группа при неисправности заменяется на новую. При установке новой ЦПГ, необходимо тщательно обработать все детали маслом, чтобы в момент запуска двигателя не сформировались сколы и задиры.

Если отсутствует компрессия в картере, то бензопила также не заведется. Причиной снижения величины давления в картере является прокладка, а точнее ее повреждение. Эта прокладка размещена между цилиндром и картером и, чтобы убедиться в ее исправности, следует выполнить такие манипуляции:

Отсоединить топливопровод от бака
Опустить трубку в емкость с приготовленной смесью бензина и масла
Произвести запуск двигателя бензопилы
Если двигатель запускается и при этом засасывается топливо, то это говорит об исправности прокладки

Если топливо не всасывается, значит нужно заменить прокладку картера.

Карбюратор — это важный и самый сложный элемент бензопилы. Если все выше проделанные действия не помогли получить положительный результат, то это говорит о том, что неисправен карбюратор. Главная неисправность карбюратора заключается в засорении его каналов и жиклеров. Реже из строя выходят мембраны и прочие элементы. В любом случае, понадобится разобрать карбюратор бензопилы, произвести его очистку и замену вышедших из строя деталей.

Как видно, причин того, что не заводится бензопила, достаточно. Чтобы узнать, что конкретно произошло в вашем случае, нужно вспомнить симптоматику накануне. Возможно перед тем, как бензопила перестала заводиться, наблюдались сбои в работе двигателя, снизилась мощность и производительность, а также были уместны прочие поломки. На основании этих технических симптомов и необходимо начинать поиск. Если не знаете с чего начать, тогда диагностику следует проводить по порядку, как описано в материале.

Наиболее частые неисправности инструмента

Как бы грамотно ни эксплуатировался агрегат, периодически в работе его систем возникают неполадки. Чтобы их исправить, необходимо определиться с причиной. Зная устройство бензопилы, можно утверждать, что чаще всего проблемы возникают с работой двигателя. Однако не стоит забывать и про другие узлы, также подверженные износу.

Неполадки с силовой установкой

Для выявления причины появления неисправности в работе двигателя может потребоваться довольно много времени. Среди основных признаков поломки следует отметить несколько главных:

Двигатель не запускается.
Силовая установка начинает работать, но быстро глохнет.
На холостых оборотах не достигается максимальная мощность.
Наблюдаются перебои в работе.

При диагностике неисправности необходимо использовать метод исключений. Лучше начинать проверку с тех причин, для устранения которых потребуется минимум времени. Чаще всего неисправность силовой установки связана с системой зажигания. Именно состояние свечи может многое сказать о работе всего двигателя. Сначала с помощью специального ключа необходимо извлечь этот элемент и после этого проверить его внешнее состояние. Работоспособность системы зажигания можно легко определить по искрообразованию. Когда появляется сильная и стабильная искра, следует переходить к осмотру системы подачи топлива.

В ее работе возможны следующие проблемы:

Засорение сапуна крышки препятствует подаче топлива.
Загрязнен топливный фильтр.
Из карбюратора в цилиндр поступает недостаточное количество топлива.

Смазочная система и тормоз цепи

При использовании инструмента особое внимание следует уделять контролю работы системы смазки цепи. Чаще всего проблемы возникают вследствие засорения каналов, через которые подается смазочный материал

При незначительной течи масла можно продолжить работу с бензопилой. В противном случае необходимо предпринять срочные меры по устранению неисправности.

https://youtube.com/watch?v=cRBtiR_7vwo

Базовая комплектация и производитель бензопил Хомлайт

Когда вы покупаете новую бензопилу Homelite, вы получаете ее в разобранном виде:

тело бензопилы;
шина, длина которой соответствует определенной модели;
пильная цепь;
чехол для шины для безопасного, комфортного хранение и транспортировки инструмента;
техническая документация (гарантийный талон, руководство по эксплуатации).

Поскольку сама компания американская, то и производство сосредоточено в Соединенных Штатах, несмотря на то, что главный офис находится в Гонконге. Все запчасти и комплектующие производятся непосредственно на заводе компании, где и передаются в сборочных цех. Уже оттуда готовые бензопилы транспортируются в торговые представительства по всему миру.

Это интересно: Особенности эксплуатации дешевых китайских бензопил торговой марки гудлак: описываем со всех сторон

Модельный ряд бензопил Homelite

За свою историю компания выпустила несколько десятков моделей цепных бензомоторных пил. Некоторые из них давно сняты с производства, однако есть несколько интересных моделей, которые производятся в данное время. Предлагаем вам познакомиться с некоторыми из них:

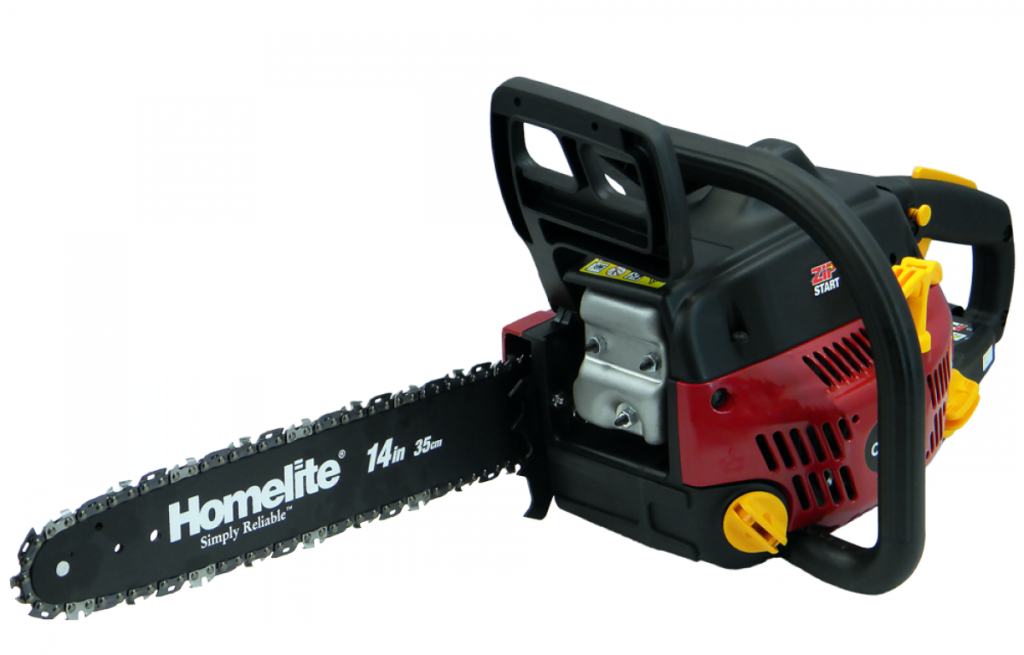

Homelite CSP 3314

Эта компактная модель имеет совсем небольшой вес (4,3 кг) и оснащена шиной в 14″. Однако бензопила оборудована всеми современными системами, которые обеспечивают безопасность и комфорт оператора. Пила комплектуется стартером со встроенной функцией «легкий старт», на ней установлено электронное зажигание и увеличенный (570 мл) топливный бак. Модель Homelite CSP 3314 с успехом применяется при проведении ремонтных и строительных работ, с ее помощью вы сможете распилить дрова и обрезать садовые деревья.

Homelite CSP 3316

Бензопила относится к бытовому классу, имеет двигатель в 2л.с., она оснащена модернизированной системой виброгашения. За счет регулируемого маслонасоса достигается значительная экономия расходования масла, и улучшается смазка пильной гарнитуры. Конструкторы оснастили модель Homelite CSP 3316 шиной на 16″, что значительно расширило сферу ее применения. Эта цепная пила с успехом используется для заготовки и распиловки дров, а ее небольшой вес вызывает повышенный интерес стороны строителей.

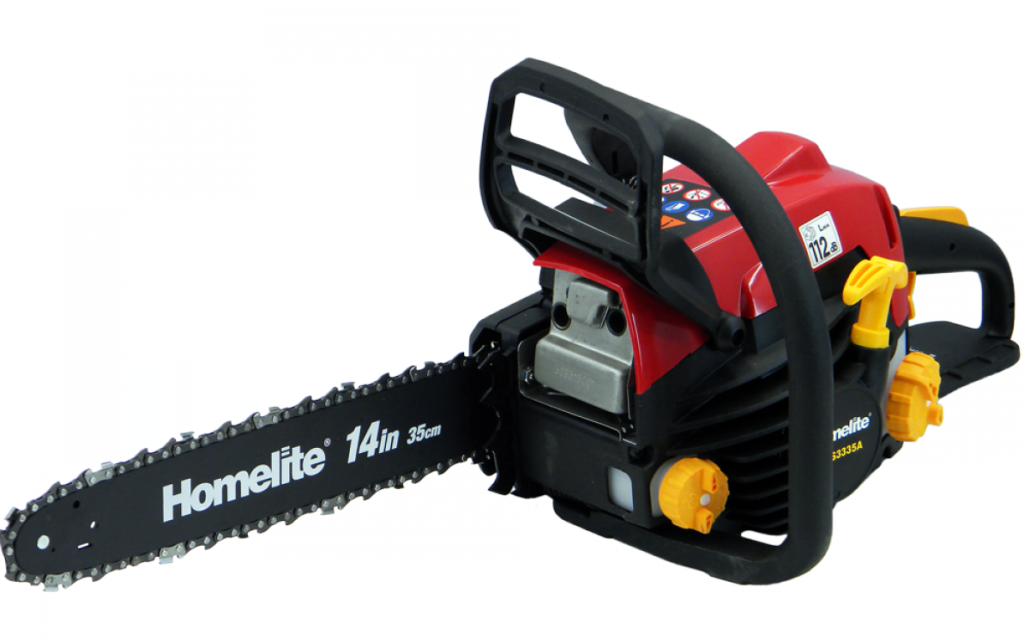

Homelite HCS3335A

Легкая, практичная бензопила для домашнего использования. Оснащена надежным, выносливым двигателем с металлокерамическим покрытием деталей поршневой группы. На пиле установлен двигатель, мощностью в 2 л.с. и шина на 35 сантиметров. Отметим наличие системы ZipStart, облегчающей запуск двигателя, металлического зубчатого упора и виброизолированных рукояток. Все эти системы способствуют комфорту оператора и повышают производительность труда. Бензопила Homelite HCS3335A отлично зарекомендовала себя при распиловке древесины разных пород, она с успехом используется в строительных и ремонтных работах.

Homelite HCS-3840B

Эта модель принадлежит к бытовому классу, хотя по многим эксплуатационным характеристикам не уступает профессиональным инструментам. Заметим, что мотор бензопилы имеет увеличенный моторесурс, за счет хромированного напыления на стенках поршня и цилиндра. Благодаря функции ZipStart вы с легкостью запустите двигатель не подвергая риску исправность стартера. Пила имеет небольшой вес, компактные размеры и эргономичный корпус. Может использоваться при выполнении любых хозяйственных работ, включая заготовку дров, поперечную и продольную распиловку древесины.

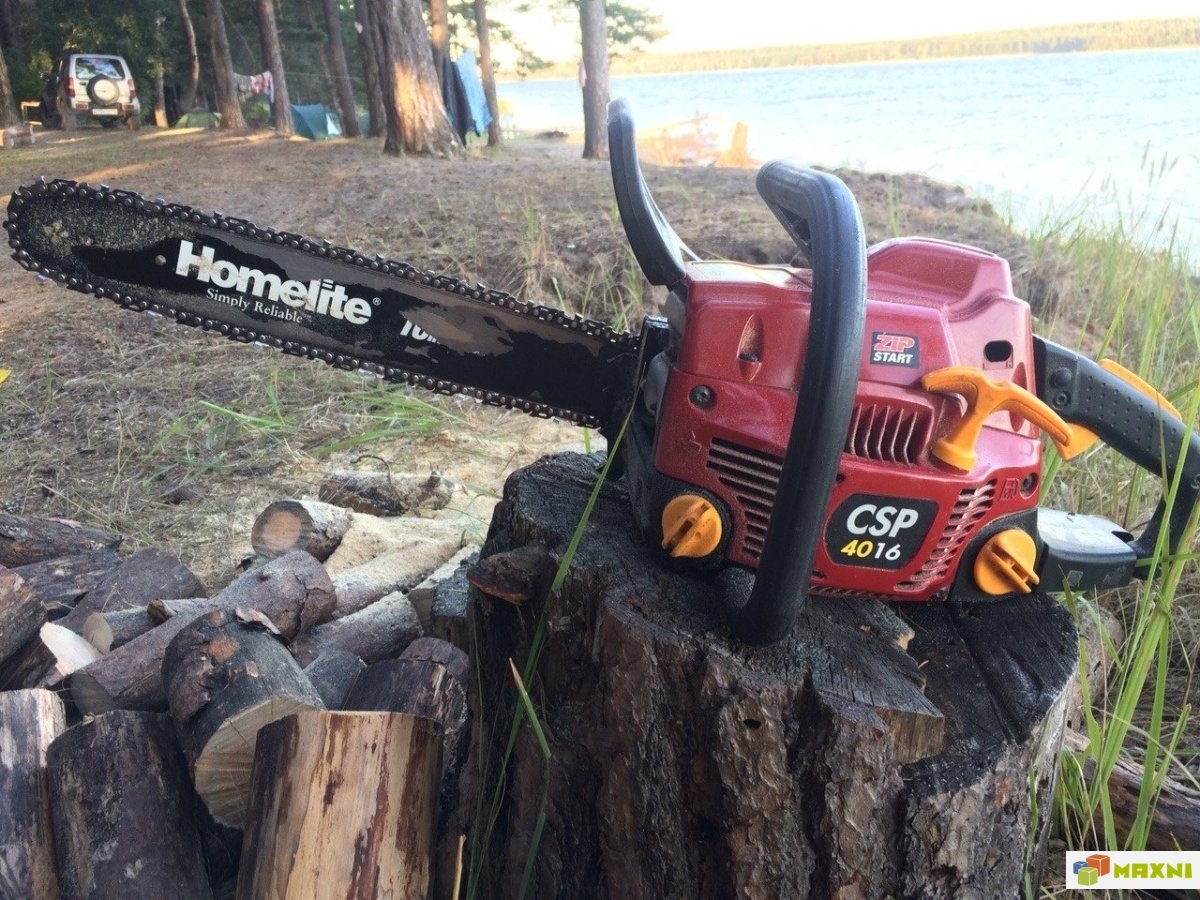

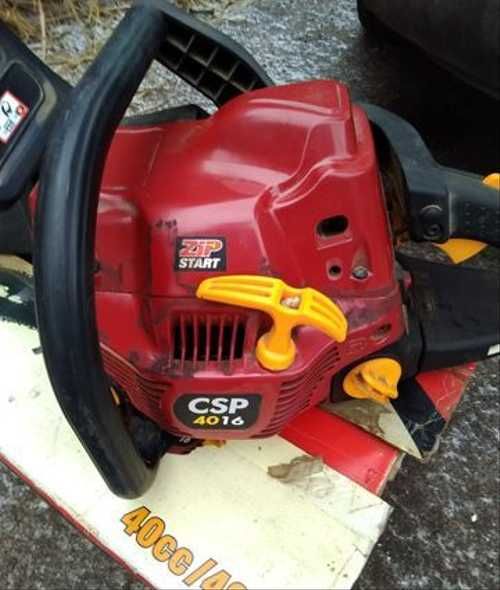

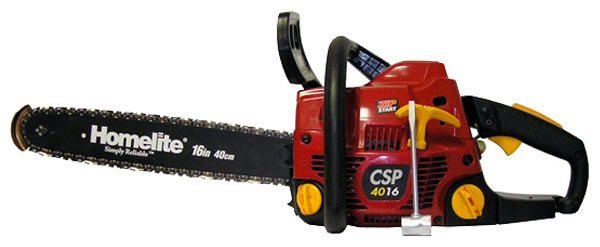

Homelite CSP 4016

Бензопила оснащена двигателем, мощностью в 2,0 л.с и отличается наличием специальной пильной гарнитуры Safe-T-Tip, монтируемой на носок шины. Это усовершенствование увеличивает производительность труда и предотвращает преждевременную усталость оператора. Система Safe-T-Tip также уменьшает возможность отскока шины, повышая, тем самым, безопасность инструмента. Бензопила Homelite CSP 4016 может эксплуатироваться с шиной, длиной до 50 сантиметров, что позволяет использовать ее при валке и распиловке деревьев с диаметром до 45 см.

Homelite CSP 4518

По многим параметрам эта бензопила относится к полупрофессиональному классу, хотя производитель и классифицирует ее как бытовую. Прежде всего, стоит упомянуть о трехступенчатой системе очистки воздуха и наличии усовершенствованной антивибрационной системы. Цепная пила Homelite CSP 4518 имеет безинструментальный натяжитель и бесключевой доступ к свече зажигания и воздушному фильтру. Бензопила адаптирована под высокий теп работы, при этом стоит упомянуть довольно экономичный двигатель. Эта модель может применяться для всех видов работ, включая непрофессиональную валку леса.

Бензопилы Homelite: качественный инструмент по доступной цене

Первые упоминания об американской компании Homelite датируются далеким 1921 году, когда инженер Чарльз Фергюсон зарегистрировал новый бренд. К тому времени Фергюсон прославился в родном городе, как изобретатель бензинового генератора, первую модель которого он установил у себя дома. По мнению инженера, двигатель внутреннего сгорания дает возможность создавать компактные мобильные устройства и таким шансом грех не воспользоваться. В середине 20-х годов компания начинает выпуск нескольких моделей водяных бензиновых насосов, а в 1949 году в продаже появляется первая цепная бензопила Homelite. Впрочем, эта модель не пользовалась особым спросом, так как отличалась большим весом и низкой производительностью. Первая востребованная модель от Хомлайт была создана в 1963 году, она имела хорошие эксплуатационные характеристики и вполне приемлемый вес – около 6,5 килограмма.

За свою почти столетнюю историю Homelite превратилась из небольшой мастерской в транснациональный холдинг. Сегодня штаб-квартира корпорации размещается в Гонконге, а ее предприятия разбросаны по всему миру. Большая часть производственных мощностей локализована в Китае, здесь же производятся и цепные бензопилы Homelite. Вся техника производителя отвечает современным стандартам по качеству и безопасности, о чем свидетельствуют соответствующие сертификаты. Владельцы компании проводят достаточно взвешенную ценовую политику, что также влияет на популярность бренда.

Особенности бензопил Хомлайт:

Большой выбор моделей;
Качественная сборка в заводских условиях;
Бензопила Homelite комплектуется американскими, японскими и европейскими деталями;
Доступные оригинальные запчасти;
Качественное гарантийное и послегарантийное обслуживание техники Хомлайт.

Максимальное количество оборотов

Чтобы ограничить этот показатель, нужно использовать винт с маркировкой H. Для увеличения числа оборотов следует поворачивать его по часовой стрелке, а для их снижения в обратную сторону. Максимальная частота не должна превышать значение 15000 об/мин.

Если сделать этот показатель больше, двигатель устройства будет работать на износ, что приведет к проблемам в системе зажигания. При вращении данного винта нужно учитывать процессы зажигания устройства. Если появляются малейшие сбои, то максимальное значение оборотов нужно убавлять.

Читать также: Инкубатор janoel 42 автоматический

Алгоритм определения неисправности

Причиной отказа пилы или ухудшения его производительности может быть:

забитый сапун крышки топливного бака;
подсос воздуха карбюратором из-за разрушения прокладки или ослабления резьбового крепежа;
механическое заедание съемного пильного оборудования и другие мелкие дефекты.

Прежде чем начать разборку следует убедиться в необходимости более объемного ремонта.

Самостоятельно собрать новую бензопилу после ремонта с изначальным качеством, скорее всего не удастся. В конструкции современных бензопил часто используются прессовые посадки сопряженных деталей, обладающие минимальной ремонтопригодностью.

Даже частичный разбор бензопилы с помощью подручного инструмента может привести к нежелательным последствиям. В большинстве случаев, для устранения неисправности можно ограничиться демонтажем отдельного узла или системы.

В этот список входит:

шатунно-поршневая группа;
карбюратор;
механизм сцепления;
звездочка привода пильной цепи.

Бензопила Homelite CSP 3314 – комплектация и области применения

Эта пила от компании Homelite выделяется выносливостью и широким спектром использования. В быту инструмент справляется с удалением старых сухих веток, спиливанием небольших деревьев и заготовкой бревен для отопления. Нередко эта модель используется строителями, а также сотрудниками коммунальных и спасательных служб.

В базовую комплектацию пилы входит надежный бензиновый мотор, оборудованный профессиональной поршневой группой. Все детали последней изготовлены из закаленной стали, что дает им возможность выдерживать перегрев и повышенное трение. Для плавного запуска мотора производитель предусмотрел ручной стартер с системой Zip Start, которая дает возможность запустить мотор без рывков.

Пила Хомлайт 3314 выделяется простотой конструкции. Свободный доступ к часто заменяемым деталям пилы дает возможность быстро выполнить ее ремонт.

За распиливание древесины в устройстве пилы Хомлайт отвечает фирменная шина и цепь. При необходимости оператор может заменить гарнитуру комплектом большей длины. Для смазки цепи в конструкции модели предусмотрен автоматический масляный насос. Он срабатывает только во время движения цепи по шине. За натяжение цепи в базовой комплектации модели отвечает боковой винт. Отрегулировать его положение можно своими руками, без помощи инструментов.

Характеристики этой модели Хомлайт включают:

мощность штатного ДВС – 2 л. с.;
вместительность штатного резервуара для топлива – 570 мл;
возможная длина используемой для работы шины –30 – 35 см;
шаг штатной цепи – 3/8 «;
масса вместе с гарнитурой – 4,7 кг.

В устройство бензопилы включена эффективная система подавления вибрации. Инерционный тормоз цепи повышает безопасность при работе с инструментом, и надежно защищает оператора при обратном ударе.

Действия при обнаружении неисправности в различных частях агрегата

Распространены такие неприятные явления, как потеря мощности, отсутствие подключения, и поддержки холостого хода. Причинами такого поведения инструмента являются возникшие неисправности карбюратора бензопилы. Это выражается в загрязнении частичками пыли, опилок. Такая поломка без проблем устраняется самостоятельно.

Чистка карбюратора производится с применением:

небольшого количества бензина;
крестовидной отвертки;
кисти;
головки, размером 8.

Чтобы приступить к ремонту карбюратора, начинают с очищения от грязи и пыльных частичек, мелкой древесины. Для этого используется кисть. Когда поверхность полностью освобождена от остатков мусора, ремонтник снимает крышку, после чего – фильтр.

Воздухосборник высвобождается после откручивания креплений воздушного фильтра. Теперь пользователь получает доступ к акселератору и тягам. Рычаг акселератора снимается сразу же, как опускается заслонка за счет нажатия пальцем вниз.

С посадочного места карбюратор отодвигается после того, как снят и закрыт рычаг подсоса. Затем снимается и тянется на себя провод для остановки двигателя. Производится съемка пластикового рычага, являющегося местом крепления провода.

Его поднимают слева. В результате карбюратор освобождается, что дает возможность его вытащить и прочистить. Для этих целей удобно применение компрессора. В его отсутствии, детали промываются в чистом бензине.

Разборка бензопилы Stihl – видео

Важно! При осуществлении ремонта плохо работающей штиль мс 180, обязательно осмотреть состояние топливного фильтра. Извлеките его и продуйте топливный шланг

Процесс сборки карбюратора пилы осуществляется обратным порядком. Если же после данного процесса наблюдается появление дыма из глушителя и плохо запускается двигатель пилы, то необходимо убедится в наличии пружинки, расположенной под рычажной иглой.

Пружинка перекрывает подачу топлива. При ее отсутствии происходит самопроизвольный «перелив» топлива в свечу

Важно проследить, чтобы пружина была установлена на свое место, и убедиться в работоспособности свечи

Если свечу заливает бензином, то ее следует просушить. Для этого деталь выкручивается, сливается, попавшее внутрь лишнее топливо, через имеющееся отверстие. Свеча сушится более получаса. Затем устанавливается на место, и бензопила приводится в рабочее состояние.

Недостаточный контакт между высоковольтным проводом и конечной части свечи также может быть одной из причин поломки инструмента. Ремонт частей бензопилы stihl может производиться за счет замены проблемных деталей.

Например, при выходе из строя свечи, осуществляется ее замена на надежную. Быстрому изнашиванию подвержены цепи, звездочка, шины. Они решают антивибрационные задачи в устройстве бензопилы, поэтому их замена производится в срочном порядке. Такие запчасти рекомендуется держать в запасе.

Критерии самостоятельного выбора

Ассортимент бензопильной продукции торговой марки HOMELITE состоит из большого количества бытовых и профессиональных моделей, что позволяет покупателю выбрать инструмент по всем параметрам отвечающий заявленным требованиям.

Все разработки этого производителя характеризуются широким применением новых производственных технологий, эргономики, дизайна, стандартов европейского и мирового качества. Пила Homelite может стать достойным пополнением набора бытового инструмента, используемого в частных и фермерских хозяйствах для механизации трудоемких работ.

Представленные широким выбором бензопилы Homelite отличаются стоимостью, мощностью приводов, уровнями технической оснастки. Приведенный обзор поможет сориентироваться в разнообразии фирменного ассортимента.

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

Проблема усложняется высокой стоимостью запасных частей.
Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

Топливную систему. Начать логичнее с топливного насоса.
Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
В забитом топливном фильтре.
В плохо работающем топливном насосе.
