Бензопила гудлак регулировка карбюратора

Чем промывать карбюратор бензопилы?

Почистить карбюратор на бензопиле можно при помощи любого аэрозольного очистителя. Лучше всего себя зарекомендовали средства брендов Mannol, Hi-Gear и Nowax. Эти составы хорошо чистят стенки и детали карбюратора от скопившейся пыли, нагара и застывшей смолы.

Как китайский, так и немецкий карбюратор промывается в одной и той же последовательности.

Чистка карбюратора на бензопиле выполняется в таком порядке:

Вначале необходимо слить используемое горючее, оставшееся в топливном баке. Далее нужно открутить крепление и снять защитную крышку корпуса бензопилы, а также извлечь штатный воздушный фильтр;
Далее нужно снять шланг, отвечающий за подачу горючего. Для этого потребуется открыть фиксаторы. После этого нужно открутить крепежи и извлечь верхнюю крышку корпуса заводского узла;
Следом потребуется демонтировать крышку с синей прокладкой, играющей роль мембраны топливного насоса. Рядом с корпусом расположены скобы в виде пружин. Их потребуется снять, а также вывернуть винты;
Затем нужно открутить винт и аккуратно извлечь игольчатый клапан. Непосредственно под ним расположена встроенная пружина, которую также нужно снять. После этого нужно вытащить заслонку и штатную ось, аккуратно потянув их вдоль на себя;
После этого потребуется снять приводной рычаг, а также заслонку дросселя и ее заводскую ось;
Все извлеченные детали карбюратора бензопилы потребуется разложить на бумаге и проверить их целостность. При необходимости изношенные запчасти нужно заменить;
Далее все демонтированные детали необходимо промыть средством из баллончика. То же самое нужно сделать с поплавковой камерой и корпусом карбюратора.
После полного высыхания все детали нужно установить в обратной последовательности.

После промывки карбюратор потребуется установить на штатное место в бензопиле. Далее садовый инструмент потребуется завести и понаблюдать за его работой на холостых и максимальных оборотах.

Определение необходимости настройки карбюратора на бензопиле

Перед тем, как начать регулировку карбюратора на бензопиле, необходимо убедиться, что она вообще требуется. Казалось бы, абсурдная фраза. Однако в 90% случаев, когда неопытный мастер считает необходимым подобное действие, нестабильная работа инструмента связана с иными причинами, среди которых:

проблемы в топливных магистралях и фильтре – засоры, разгерметизация;
неисправность выхлопной системы;
засор или повреждение воздушного фильтра;
нестабильная работа системы зажигания;
нарушение герметичности картера ДВС.

Только в том случае, если эти проблемы исключены, а двигатель работает нестабильно, можно с уверенностью сказать, что требуется регулировка карбюратора.

ФОТО: mfmpsu.ruПохожие «симптомы» могут быть при различных неисправностях – их следует исключить

Статья по теме:

Особенности регулировки карбюраторов бензопил популярных марок своими руками

Несмотря на то, что, на первый взгляд, все карбюраторы одинаковы, регулировка этого узла может отличаться в зависимости от марки инструмента. Различия могут быть незначительными, однако они есть, и о них стоит упомянуть.

Особенности регулировки своими руками карбюратора бензопилы «Штиль 180»

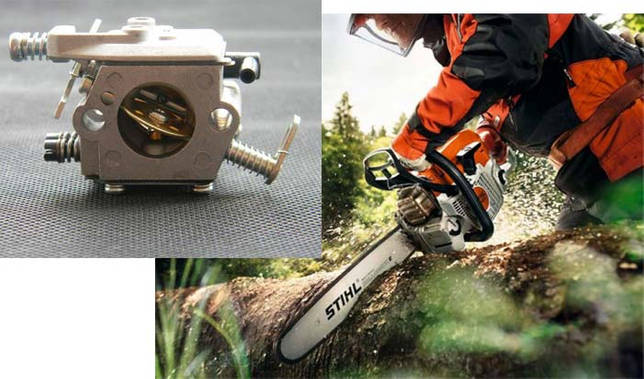

Карбюратор бензопилы «Штиль 180» довольно интересен. Его особенность в том, что два регулировочных винта из трёх привычных на нём отсутствуют. А потому регулировка карбюратора бензопилы «Штиль 180» сводится к элементарной настройке холостого хода при помощи единственного винта LD. А вот о другой модели марки «Штиль 250» этого сказать нельзя. Здесь узел практически привычный, с тремя винтами. Разница заключается лишь в том, что холостой ход при регулировке карбюратора Штиль 250 настраивается винтом Н, а не Т.

ФОТО: shopozz.ruДовольно известная бензопила в России – «Штиль 180»

Нюансы регулировки карбюратора бензопил, марки «Урал»

Регулировка производится по следующему алгоритму. Сначала выставляются обороты холостого хода (винт малого газа), чтобы цепь была статична. При сильном дыме из выхлопной трубы следует немного закрутить винт полного газа. При этом, дыма станет меньше, а обороты увеличатся. Так, поочерёдно выставляя винты, можно добиться оптимального результата.

ФОТО: ваш-дом-и-сад.рфБензопила «Урал» – это уже классика

После следует резко нажать на рычаг газа. Если обороты пошли вверх быстро, то всё в норме, можно винт малого газа фиксировать. Если же они растут недостаточно динамично, стоит немного вывернуть винт полного газа. А после обкатки уже можно настроить и максимальную мощность.

Кстати, аналогичный карбюратор устанавливается и на бензопилы «Тайга», а значит, и регулировка будет идентичной.

ФОТО: grizzly-tool.com.uaНа бензопилу «Тайга» ставится тот же карбюратор, что и на «Урал»

Бензопила «Партнёр 350»: как отрегулировать карбюратор

Здесь всё просто. Регулировка карбюратора бензопилы «Партнёр 350» производится в соответствии с представленной нами сегодня пошаговой инструкцией. Но, если что-либо из неё читателю осталось непонятным, предлагаем ещё один вариант. Ниже представлено видео регулировки карбюратора бензопилы «Партнёр 350», которое поможет разобраться в этом вопросе.

Watch this video on YouTube

Хускварна 142: как отрегулировать карбюратор этой бензопилы своими руками

И у этой марки и модели никаких особенностей или отличий нет. Все регулировки карбюратора бензопилы «Хускварна 142» (как и 137 или 240 модели) своими руками производятся по аналогичному с пошаговой инструкцией алгоритму. Это наиболее распространённый вариант настройки, потому он и был приведён в вышеуказанной инструкции. К примеру, аналогичным образом производится и регулировка карбюратора бензопилы «Карвер».

ФОТО: besplatka.uaХускварна 142 выглядит довольно агрессивно
ФОТО: krsk.au.ruА вот 240-я модель с виду немного помягче, однако по характеру не уступит
ФОТО: zubilo-perm.ruКарвер пытаются копировать фирменный оранжевый цвет Хускварны

Особенности самостоятельной настройки

При наличии определенной квалификации и соответствующего оборудования, владелец может промыть и отрегулировать карбюратор, а также выполнить несложный ремонт в домашних условиях.

Метод проб и ошибок в регулировочных работах не приемлем. Более того, неквалифицированное вмешательство в работу двигателя может серьезно означится на его рабочих характеристиках и эксплуатационном ресурсе.

Задача регулировки карбюратора бензопилы заключается в пропорциональной, в соотношении 1:16 подаче в цилиндр двигателя топлива и воздуха. Такой состав бензино-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и запас вращательного момента.

Правильно выполненная работа положительно сказывается на производительности, экономичности и долговечности эксплуатации инструмента в сложных условиях. Своевременная и правильная регулировка двигателя снижает расходы на содержание бензопилы, способствует малозатратной выработке ее ресурсов.

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота

Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

Бензопила очевидно не выдаёт положенной мощности при пилении.
У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

настройка карбюратора бензопилы на низких оборотах;
регулировка на максимальных оборотах;
точная настройка на работу на холостых оборотах;
проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

винт L – регулировка подачи топлива на средних и низких оборотах
винт Н – на высоких оборотах;
винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода

Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

заменить прокладку под крышкой главной камеры;
промыть или заменить топливный фильтр;
заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Бензин не поступает в карбюратор бензопилы – способы ремонта

Любая бензопила оснащается двухтактным одноцилиндровым карбюраторным двигателем. Ранние модели бензопил оснащались контактным зажиганием, но теперь практически все производители используют электронное зажигание, благодаря чему не нужно постоянно чистить контакты и регулировать промежуток между ними.

Топливовоздушная смесь для работы двигателя смешивается в карбюраторе. С помощью специальной заслонки можно вручную обеднить или обогатить топливную смесь под определенную цель – к примеру, для распила твердой древесины.

От исправного технического состояния карбюратора напрямую зависит как исправность двигателя, так и производительность бензопилы. Рассмотрим подробнее, как устроен карбюратор бензопилы.

Чаще всего стандартной причиной этой распространенной поломки служит образование засора в топливном поролоновом фильтре или трубках, отвечающих за стабильную подачу горючего в заводской металлический цилиндр двигателя. От этих засорений регулярно страдает каждый третий китайский бензоинструмент. Это связано с низким качеством встроенных фильтров и трубок, которыми комплектуются недорогие китайские бензопилы.

Ремонт неисправности сводится к снятию и промывке загрязненных деталей.

Снять крышку пластикового корпуса пилы;
Очистить пространство под ним и приступить к демонтажу шлангов и фильтров. Трубки крепятся к выходным штуцерам при помощи хомутов. Чтобы отсоединить шланги, не повредив их, нужно ослабить и снять хомуты. После этого трубки потребуется продуть сжатым воздухом и промыть чистым бензином;
Для демонтажа фильтра нужно предварительно снять его с заводского корпуса. После этого элемент потребуется поместить в емкость с чистым бензином. Спустя сутки фильтр можно извлечь и дать ему время на высыхание;
После промывки все детали нужно аккуратно установить и закрепить на штатном месте в карбюраторе.

Эта схема очистки поможет тщательно промыть наиболее уязвимые элементы топливной системы без необходимости разборки всего карбюратора.

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность

В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала

Технология настройки

Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.

Мнение эксперта

Торсунов Павел Максимович

Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.

Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.

Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.

Пошаговая инструкция

Основные этапы настройки карбюратора:

регулировка на низких оборотах;
настройка правильной подачи топлива на максимальных оборотах;

точная настройка на холостом ходу;
проверка работы инструмента во всех режимах.

Для регулировки используются 3 винта:

Т – отвечает за точную настройку на холостом ходу;

H – настройка работы на максимальных оборотах;

L – регулировка образования топливной смеси на низких оборотах.

Процесс настройки

Регулировка состоит из следующих действий:

Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
Запустите двигатель и немного прогрейте его.
Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных class=»aligncenter» width=»749″ height=»206″
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
Если инструмент работает нормально, проверьте его под нагрузкой.
При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.

Некоторые нюансы

В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:

Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.

Как понять, что настройка правильная

Об эффективной и корректной настройке свидетельствуют такие признаки:

Цепь не двигается на холостом ходу;

Мотор работает плавно;

При старте и нажатии на газ нет обрывов в работе.

Принцип действия

Карбюратор Walbro для бензопилы функционирует за счет изменения давлений в картере мотора. В начале такта всасывания в диффузоре посредством разряжения начинает проходить воздух. Объем его зависит от оборотов мотора и его нагрузки.

Также он зависит от того, в каком положении находится дроссельная заслонка. Она управляется специальной рукояткой. При помощи топливных жиклеров, во время прохода воздуха, образуется смесь. Далее бензин распыляется и получается готовая смесь, оптимальная для сгорания. Обычно она готовится в пропорции 1 к 14. Далее смесь попадет в цилиндры, где происходит такт сгорания. В связи с тем, что объем, находящийся ниже управляющей мембраны соединяется с атмосферой, то она смещается вверх. Далее при помощи рычага она тянет за собой иглу, открывая при этом топливный канал. Так, очередная доза горючего попадает в камеру. По мере того как топливная камера заполнится бензином, мембрана уйдет на свое обычное место. Игольчатый клапан закроется и в результате внутри камеры появится нужное количество бензина. Он будет подаваться через жиклеры. Этот процесс цикличный и постоянно повторяется. Для настройки количества горючего, которое будет поступать из топливных жиклеров, имеется диффузор. Карбюратор Walbro оснащен настроечными винтами. Первый – главный, второй — для регулировки холостого хода. В результате вращения этих винтов смесь обогащается либо обедняется. Если выкручивать их, тогда смесь становится богаче. Если закручивать — обеднеет.

Нужно подобрать оптимальное соотношение, чтобы на 1 кг топлива приходилось 14 килограмм воздуха. Производитель дополнительно предусмотрел возможность настройки оборотов холостого хода. Этот винт можно найти снаружи. Если вкручивать его, он упрется в рычаг, установленный на оси дроссельной заслонки. Посредством вращения этих винтов можно самостоятельно настраивать карбюратор для получения необходимой мощности в самых разных условиях.

Симптомы неисправностей и поломки, при которых требуется настройка карбюратора.

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

двигатель заводится с натугой и практически мгновенно глохнет;
расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

литой корпус из легкого сплава;
мембранный насос для ручной подкачки топлива перед запуском (подсос);
диффузор;
жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
поплавковая камера;
распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

По направлению движения потока различают горизонтальные и вертикальные модели.
По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.Принцип работы карбюратора

Карбюраторы подразделяются на виды, а работа каждого вида осуществляется своим индивидуальным способом. К примеру, фитильные функционируют благодаря тому, что заставляют воздушные потоки просачиваться по поверхности пропитанных газом фитилей. Вследствие этого процесса происходит испарение паров бензина в атмосферу. Но, стоит признать, что о фитильных карбюраторах мы рассказываем для того, чтобы осветить полный обзор информации о карбюраторах. На самом деле этот метод давно перестали использовать, так как он устарел более сотни лет назад.

В основном карбюраторы сегодняшнего дня функционируют благодаря механизму распыления. Они работают за счёт эффекта Вентури с целью вытягивания бензина из камеры.

Все карбюраторы, которые работают по принципу Бернулли, обладают некоторыми особенностями. Изменение давления воздуха предсказуемо и прямо пропорционально скорости его движения. Это имеет большое значение, так как воздух, проходящий через карбюратор, содержит узкую сжатую трубку Вентури. Ее функция состоит в том, чтобы ускорять воздушный поток, проходящий через нее.

Воздух функционирует только благодаря педали акселератора. Она и дроссельный клапан, который расположен в карбюраторе – связаны между собой тросиком. Этот клапан закрывает трубку в момент не использования педали акселератора, а когда происходит нажатие на эту педаль, он ее открывает. Благодаря этому воздух проходит сквозь трубку Вентури.

Выходит, что происходит засасывание большего количества топлива из камеры для смешивания. Именно эти принципы лежат в основе работы карбюратора.

Подавляющее количество этих приборов оснащены дополнительным клапаном над трубкой Вентури (дроссель). Он частично закрыт, когда двигатель не работает, а это, в свою очередь, делает количество воздуха, которое способно пройти в карбюратор, меньше. Вследствие этого образуется более богатая смесь/воздух или топливо, поэтому дроссель откроется, когда двигатель придет в работу, и нагреется, ведь для эксплуатации ему больше не будет нужна богатая смесь.

Иные компоненты карбюраторной системы также разработаны с целью воздействия на воздушно-топливную смесь при различных условиях работы.

Карбюратор является сложным элементом, и вся его техническая работа тоже достаточно сложна.

Конструкция карбюратора бензопилы

Карбюратором называется устройство, в котором происходит смешивание топлива с воздухом, и подача этой смеси в цилиндр для сжигания. При сжигании в действие приводится коленчатый вал, с которым соединена ведущая звездочка для приведения в действие пильной гарнитуры — цепи

Отсутствие или неисправность рассматриваемого механизма приведет к неработоспособности инструмента, поэтому важно, чтобы устройство было исправным и отрегулированным

Конструкция карбюратора бензопилы состоит из следующих составляющих узлов:

Корпус цельнолитого типа из алюминиевого сплава. Применение алюминия для изготовления данного механизма способствует облегчению массы инструмента
Диффузор для подачи воздуха, расположенный на стороне входа в механизм
Жиклеры —клапана, которые служат для регулирования подачи смеси
Распылитель — устройство, из которого топливная смесь поступает в камеру сгорания цилиндра
Поплавковая камера — устройство для создания и поддержания определенного уровня топлива

Подробная схема конструкции рассматриваемого устройства изображена на фото ниже.

Устройство бензопильного карбюратора

Настройка карбюратора бензопилы — это важный этап, с которым приходится сталкиваться каждому пильщику. В регулировке бензопила нуждается не только после покупки, но еще и в следующих случаях:

Перед обкаткой инструмента. Как настроить механизм для правильной обкатки бензопилы, описано подробно
После окончания процесса обкатки
После проведения капремонта ДВС
В процессе эксплуатации инструмента, когда возникают неисправности при работе и запуске мотора

В основе механизма имеется 3 винта для регулирования (на некоторых китайских моделях 2 винта), которые являются пультом управления для пользователя. Именно при помощи этих винтов происходит регулировка карбюратора бензопилы самостоятельно и быстро. Отрегулировать важный узел инструмента можно даже в полевых условиях, не прибегая к помощи специалистов.
