Регулировка карбюратора бензопилы Stihl ms 180

Регулировка карбюратора Штиль 180

Карбюратор бензопилы Штиль 180, без разбора, регулировать можно только на количество оборотов на холостом ходу. Увеличить или уменьшить подачу топлива в различных режимах при помощи специальных винтов нельзя. Производитель ограничивает доступ к регулировкам и не устанавливает эти винты. Как отрегулировать карбюратор на правильные обороты холостого хода очень подробно описано в инструкции производителя.

При возникновении определенных неисправностей, и наличии опыта, увеличить или уменьшить подачу топлива можно при помощи увеличения зазора при открытии игольчатого клапана.

Для увеличения подачи, коромысло игольчатого клапана в распределительной камере необходимо отогнуть вверх, а для уменьшения, вниз. Тем самым регулируется ход иглы и соответственно пропускная способность клапана.

Не стоит проводить регулировку самостоятельно, т. к. это необходимо делать очень точно и при ошибке вернуть исходное положение коромысла практически невозможно.

Регулировка карбюратора бензопилы

Большинство бензопил имеет на карбюраторе три регулировочных винта. По порядку о каждом:

  • T -Винт холостого хода. Винт холостого хода отвечает за положение дроссельной заслонки,когда рукоятка «газа» полностью отпущена. Если дроссельная заслонка недостаточно открыта, то двигатель будет глохнуть при отпущенной рукоятке так как заслонка перекроет подачу топливной смеси. В случае же если дроссельная заслонка будет открыта на большую величину чем положено, то тогда цепь будет вращаться, что категорически запрещается техникой безопасности при работе с бензопилой.
  • L-Винт регулировки низких оборотов. Данный винт регулирует количество топлива в топливной смеси при работе бензопилы на холостом ходу. Если количество топлива будет большим, то двигатель будет глохнуть под нагрузкой, если топлива будет недостаточно то в результате — перегрев двигателя, задиры и так далее…
  • H-Винт регулировки высоких оборотов. Отвечает за количество топлива в смеси при работе бензопилы. Если данная регулировка настроена на большее количество топлива, то двигатель работает «неприемисто» и дымит, а если на меньшее, то получаем слишком высокие обороты и перегрев.

Сравнение самых ходовых моделей бензопил Штиль и Хускварна

Если сравнивать популярные инструменты Stihl и Husqvarna по мощности, то основным конкурентом Штиль 180 у Хускварны является модель Husqvarna 135.

Внешний вид бензопилы Stihl MS 180

Мощность обеих составляет 1,5 кВт. На данный момент Хускварна проигрывает не только в стоимости, т. к. её цена немного выше, но и в объеме цилиндра, который составляет 40.9 cm³ в то время, как у Штиля, объем равен 31,8 cm³. Если рассмотреть эту разницу с технической стороны, то можно сделать вывод, что двигатель Хускварны при таком объеме, должен потреблять большее количество топлива, т. к. расход топливной смеси, напрямую связан с объемом цилиндра.

Второй момент, в котором Хускварна проигрывает Штиль 180, это вес. Штиль весит 3,9 кг, а Хускварна на полкилограмма больше. Разниц невелика, но все же.

Преимуществом Хускварны 135 по сравнению со Штиль 180, является быстросъемный фильтр, который можно мыть и использовать в работе после многоразовой очистки. У Штиля такого нет, зато есть возможность выбрать дополнительную комплектацию инструмента, например, приобрести Штиль 180С или 180С-ВЕ, которые имеют облегченный пуск, а также возможность регулировать натяжение цепи, без помощи дополнительных инструментов.

Для наглядности предлагаем взглянуть на сравнительную таблицу, по ней видно, слабые и сильные стороны каждой пилы.

ХАРАКТЕРИСТИКИБЕНЗОПИЛА
Stihl MS 180Husqvarna 135
Длина шины, см/дюйм.35 см / 14″40 см / 16″
Мощность двигателя, Вт/л.с.1500 Вт / 2 л.с.1500 Вт / 2 л.с.
Объем двигателя31,8 куб.см40,9 куб.см
Максимальная скорость вращения цепи9 000 об/мин9 000 об/мин
Вес3,9 кг4,4 кг
Емкость топливного бака, л.0,250,37
Емкость масляного бака, л.0,150,25
Страна производстваКитайКитай
Родина брендаГерманияШвеция
Гарантия12 мес12 мес
Цена, 2021 год13 500 руб14 500 руб
Цена, 2021 годУзнать ценуУзнать цену

Таким образом, при выборе между 180 Stihl или Husqvarna 135, разумнее и выгоднее приобрести Штиль 180, т. к. она уже долгое время является самой популярной бензопилой в РФ, в отличии от Хускварна.

Теперь сравним 180-й с бюджетной версией Хускварны, моделью 236.

Её мощность 1,4 кВт, что уже ниже, чем у бензопилы Штиль 180, а рабочий объем выше и составляет 38.2 cm³. Цена немного ниже, чем у Штиль 180, но стоит ли экономить, теряя при этом мощность и соответственно производительность.

Еще одна модель Хускварны, с которой можно сравнить 180-й, это Хускварна 240.

Их цена и мощность двигателя одинаковые, но Хускварна проигрывает по весу и объему цилиндра. Её вес равен 4,7 кг, что почти на целый килограмм больше, чем у Штиль 180, а объем составляет 38.2 cm³.

Проверка системы зажигания

Система зажигания бензопилы

Если инструмент не запускается, то проблема может скрываться в пусковом механизме или в системе зажигания. В том случае, если пусковое устройство работает нормально, то необходимо тщательно осмотреть свечу. Ее нужно выкрутить и тщательно осмотреть.

Особое внимание здесь нужно уделить электродам, на которых может скопиться налет. Если на электродах есть красно-коричневый налет, то это свидетельствует о серьезных неисправностях всей пусковой системы

Так, причина неисправности может крыться в карбюраторе.

Если же система зажигания срабатывает нормально, но инструмент при этом работает неправильно, то проблема может быть связана с избытком воздушно-топливной смеси. Здесь нужно провести регулировку карбюратора и прочистить жиклеры.

Регулировка карбюратора бензопилы своими руками

Если в процессе осмотра был обнаружен нагар на свече, то это значит, что инструмент работает на низкокачественном бензине. Также причиной этого может быть неправильное функционирование карбюратора.

Для решения такой проблемы нужно осуществить следующие действия:

снять карбюратор и проверить его;
при необходимости провести его чистку и настройку;
заменить топливо;
установить карбюратор и проверить инструмент в работе.

Здесь стоит отметить, что карбюратор является довольно сложным узлом. Поэтому, если возникла потребность в его ремонте, то лучше обратиться за помощью к специалистам.

Внимание: бензопила должна работать только на том топливе, которое указано в инструкции. Использование некачественного топлива приведет к появлению различных неисправностей

Обладая такой информацией, можно провести ремонт бензопилы штиль 180 в домашних условиях. Конечно, нужно учесть, что более серьезные неисправности лучше устранять в сервисных центрах.

Смотрите обзорное видео о диагностике системы смазки бензопилы Stihl MS180:

Триммеры и бензопилы

1) Неисправности бензопилы STIHL MS 180: Клиновые клинья для газа и, наконец, ключ газа полностью перестает двигаться. Причина: Прозрачная полупрозрачная смола на дроссельном валу карбюратора, что приводит к захвату дроссельной заслонки. Смола образуется, когда бензин растворяет дефектное покрытие воздушной заслонки. Ремонт бензопилы: Ось корпуса дроссельной заслонки карбюратора должна быть очищена ацетоном, а сама воздушная заслонка должна быть облучена оловом.

2) Неисправность цепной пилы: Бензопила «не тянет». Причина: Забитый карбюратор. Ремонт бензопилы: Очистка и очистка карбюратора цепей

Особое внимание уделяется очистка карбюратора должна быть очищена дополнительным фильтром (решетки в бензопиле карбюратора) — снимите самую большую крышку карбюратора, снимите мембрану под ней и очистите грязь сетки в канавке (осторожно, чтобы не потерять эту сетка). Конечно — очистите тонкой медной проволокой, промойте и продуйте все каналы в бензопиле карбюратора

3) Неисправность бензопилы Calm 180: Скорость холостого хода бензопилы увеличилась (регулировка скорости холостого хода не эффективна и нестабильна). причина неисправность: Забор воздуха через масляные уплотнения коленчатого вала или в другом месте. Ремонт бензопилы: Замените масляные уплотнения коленчатого вала и проверьте наличие других возможных областей всасывания.

Читайте:

4) Неисправность бензопилы: После разборки карбюратора бензопилу трудно запускать, из дымохода появляется белый дым. Причина: При разборке карбюратора пружина теряется под рычагом иглы, как следствие, игла не блокирует подачу топлива, а свеча «заливается» бензином. Ремонт бензопилы: Найдите и поместите пружину под рычаг иглы в карбюратор бензопилы.

5) Неисправность бензопилы: Бензопила не начинается хорошо, она не работает хорошо. причина: «Вливает» бензиновую свечу из-за прилипания иглы в карбюраторе или высоко поднятой качалке. Ремонт бензопилой собственными руками: Промойте и продуйте карбюратор, установите рокер правильно.

Читать также: Маленький станок с чпу по дереву

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

  1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
  2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
  3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
  4. Отсоединяем трос от рычага управления
  5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
  6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

  1. Откручиваем винт.
  2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
    Под мембраной должно быть все чисто
    На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

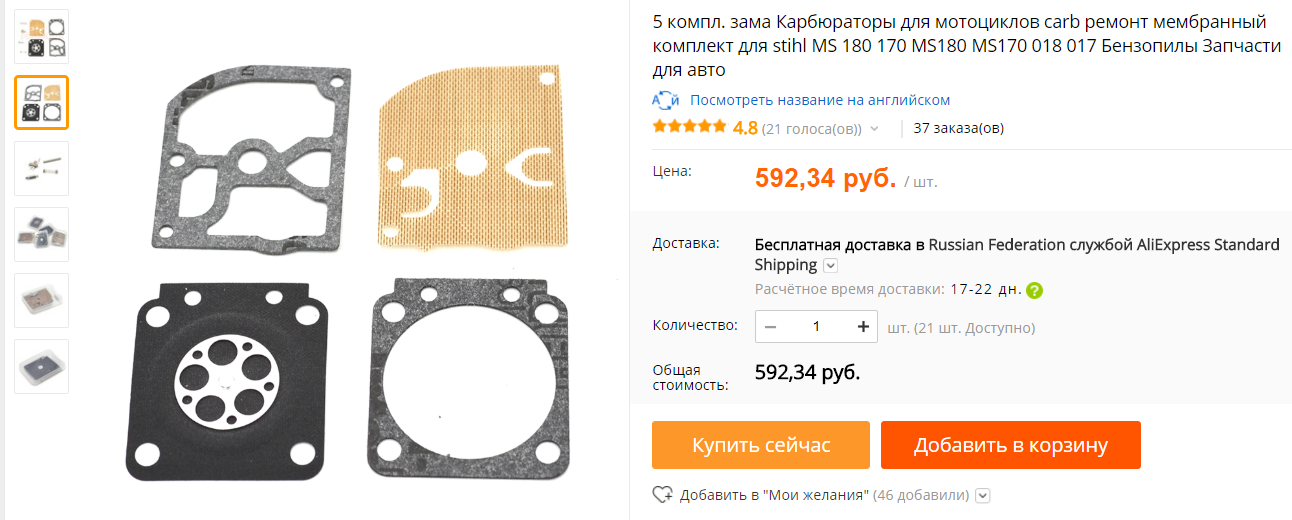

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Как завести бензопилу Штиль 180?

Чтобы продлить сроки эксплуатации пилы Stihl MS 180, нужно изучить особенности ее запуска. Порядок действий при начале работы с инструментом выглядит следующим образом:

  1. Вначале потребуется активировать механизм цепного тормоза пилы. Для этого его штатную пластиковую рукоятку следует перевести в переднее положение;
  2. Далее нужно снять защитный щиток шины, нажать кнопку декомпрессионного клапана. Это даст возможность облегчить запуск мотора, а также начало работы всех важных механизмов пилы;
  3. После этого нужно несколько раз нажать на топливный насос подкачки воздуха;
  4. Затем нужно перевести комбинированный переключатель в положение только холодного запуска;
  5. Далее потребуется установить инструмент на ровную поверхность так, чтобы шина и цепь не касались грунта. Пилу нужно захватить обеими руками, и наступить правой ногой на площадку в задней части пилы – это обеспечит устойчивость инструмента;
  6. Затем нужно медленно потянуть рукоятку стартера на себя до появления сопротивления. После этого потребуется несколько раз сильно потянуть трос;
  7. При запущенном моторе потребуется несколько раз нажать на рычаг газа пилы. В это же время штатный комбинированный переключатель следует перевести в положение работы на холостом ходу;
  8. Затем потребуется потянуть рычаг штатного цепного тормоза на себя до появления характерного щелчка.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

  1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
  2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
  3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
  4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
  5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
  6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

  1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
  2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
  3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
  4. Отсоединяем трос от рычага управления
  5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
  6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

  1. Откручиваем винт.
  2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
    Под мембраной должно быть все чисто
    На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Устройство карбюратора Штиль 180

Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.

Топливный насос

Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.

Бензопила Штиль 250 Регулировка Карбюратора

Распределительная камера

В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.

Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.

Форсунка

Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.

Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.

Воздушная заслонка

Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.

Порядок и последовательность разборки и регулировки карбюратора бензопилы Stihl 180

Подготовительные работы

Прежде всего необходимо уяснить, что карбюратор любого двигателя — это узел, в который сходятся потоки воздуха и бензина. Поэтому для нормальной его работы эти потоки должны приходить в исправном, не забитом виде. Кроме того, продукты сгорания в двигателе должны свободно покидать камеру через глушитель. Поэтому каждый раз, перед ремонтом и настройкой карбюратора в обязательном порядке проверяем:

  • Воздушный фильтр на впуске;
  • Снимаем и чистим глушитель;
  • Проверяем отсутствие проблем с топливной системой — шланги подачи, исправность работы бензобака (работа сапуна компенсации пониженного давления, смотри выше);

В принципе, даже не так жизненно необходимо крутить обороты холостого хода. Исправные элементы уже дадут нормальные характеристики работы.

Снятие карбюратора

Лучше всего процесс снятия показан на приложенном внизу видео. Там же продемонстрированы основные минимальные шаги для того, чтобы привести узел в рабочее состояние. Схематично этот процесс выглядит так: снять крышку, тяги, выкрутить агрегат.

Замена и проверка мембран

Значительная часть проблем с узлом связана с задубевшими или неисправными мембранами карбюратора. Проще всего их заменить, если это давно не делалось. В мастерских магазинах или на Алиэкспрессе продаются целые ремкомплекты (стоимость их около 200 рублей), содержащие все необходимые мембраны. Иногда за сумму порядка 600 рублей можно купить себе запчастей на весь срок эксплуатации бензопилы (см. рис.).

Причем конкретно в этом случае в комплект входят и коромысло с иглой, которые также подвержены износу и в некоторых случаях требуют замены. Одним словом, за цену нового узла можно ремонтировать старый практически неограниченное количество раз. Если считать что пять — это на самом деле пожизненный набор.

Вариант ремонта и прочистки карбюратора без применения ремкомплектов

В некоторых случаях отличные результаты дает следующий метод — вынимаем карбюратор, снимаем все мембраны (сверху и снизу), а затем то, что осталось, оставляем отмокать в ацетоне на несколько часов. Зачастую в жиклеры и каналы просто попадают посторонние предметы и вещества (иногда там находят, например, следы герметиков!). Поэтому простая прочистка дает отличный эффект. Без расходов и замен мембран. Хотя решение о их замене необходимо принимать по месту, руководствуясь их состоянием.

Заслонка дросселя

Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.

KEY-DOP

Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.
