Мотор-редуктор: устройство и назначение

Особенности конструкций мотор-редукторов для морских судов

Мотор-редукторы для морских судов отличаются от общепромышленных следующими требованиями:

  • масло при качке и работе мотор-редуктора не должно вытекать из редуктора;
  • корпус редуктора должен быть вибро- и ударопрочным;
  • при размещении на палубе электродвигатель должен иметь степень защиты не менее IP56, а при размещении под навесом —  IP55;
  • для плавания в открытом море мотор-редуктор должен иметь исполнение ОМ;
  • при плавании в открытом море мотор-редуктор должен иметь солестойкое покрытие.

Эти требования получаются при применении в мотор-редукторах электродвигателей исполнения ОМ1,ОМ2, а также,  клапанных (ниппельных) сапунов. Кроме того такие мотор-редуктора покрываются эпоксидными красками. Для таких редукторов рекомендуется устанавливать коэффициент запаса 1,1 (особенно для серии 6-ES).

Мы рассмотрели все особенности конструкций мотор-редукторов. Вы можете заказать мотор-редукторы со всеми вышеописанными конструктивными особенностями в НТЦ «Редуктор», обратившись к менеджерам по телефону +7 (812) 777-8900 или по электронной почте. Показать все контакты

Если нужен именно такой редуктор, то указывайте шифр «особое исполнение«.

Если Вы хотите получить общепромышленный мотор-редуктор или редуктор с коэффициентами 1,4 и 1,6, то шифр  «особое исполнение» обязателен.

Виды редукторов

При выборе механизма и для оценки его рабочих параметров применяют такие технические характеристики редуктора:

  • КПД, измеряющийся в процентах;
  • тип зацепления и передачи;
  • крутящий момент, предающийся входным валом;
  • число передач;
  • частоты вращения входного/выходного валов.

Существуют редукторы с разным числом ступеней, работающие с одной или несколькими передачами: многоступенчатые, двухступенчатые и одноступенчатые. Различие в конструкции таких редукторов заключается в параллельном размещении осей валов. Ступенью принято считать одну пару зубчатые колес, которые и являются передачей, обеспечивающей преобразование крутящего момента и частоты вращения. Количество ступеней в редукторе приравнивается к количеству валов, уменьшенному на один.

В зависимости от технических характеристик и особенностей конструкции выделяют разные виды редукторов: механические и турбинные.

Механические редукторы предназначены для уменьшения количества оборотов двигателя с одновременным повышением крутящего момента, который обеспечивает привод в промышленном оборудовании. Простейший пример редуктора – пара цилиндрических шестеренок, которые взаимодействуют, цепляясь зубьями. В таком случае ведущим колесом выступает шестеренка меньшего диаметра, а ведомой – большая.

Турбинные редукторы косозубной передачи представляют собой модульную конструкцию в чугунном корпусе. Принцип работы механизма заключается во взаимодействии косозубной шестерни и турбинного колеса. Универсальность конструкции позволяет обеспечить точный показатель крутящего момента и использовать данный тип редуктора на любых промышленных установках. Механизм работает тихо, имеет низкую себестоимость и позволяет максимально снизить затраты на обслуживание.

Мотор-редуктор

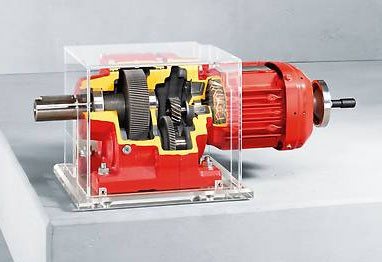

Мотор-редуктор совмещает в одном корпусе механический узел и электрический двигатель. Такой тип редуктора отличается небольшими габаритами, занимает минимум пространства, прост в монтаже и обслуживании, а также имеет высокий показатель коэффициента полезного действия. Мотор-редуктор незаменим для работы промышленного оборудования, где нужно обеспечить низкую скорость вращения. К такому оборудованию относится строительная техника, бетономешалки, конвейеры, элеваторы, дозаторы.

В зависимости от способа монтажа в промышленных машинах может быть использован: горизонтальный, вертикальный, наклонный или угловой редуктор.

Горизонтальные применяют в промышленных машинах, они выдерживают высокие рабочие нагрузки, имеют широкий диапазон крутящего момента и передаточного числа, высокий показатель КПД и низкую стоимость. Тип сцепления шестеренок в таком механизме может быть косозубным, прямозубным или шевронным.

Вертикальные используются в подъемных механизмах, устойчивы к нагрузкам переменного типа и вращаются в любом направлении, обеспечивая реверс.

Угловые модели позволяют изменить направление движения вращающегося вала под заданным углом. При этом число оборотов может оставаться неизменным или уменьшаться в несколько раз.

Распространенные неисправности

Поломки редуктора можно избежать при правильной его эксплуатации и регулярном уходе. Следует внимательно изучить паспорт. В нем указаны виды технического обслуживания и их периодичность. Надо регулярно менять масло, постоянно доливать его. Соблюдения режима работы позволит сохранить агрегат целым.

Основная неисправность редуктора связана с его перегревом. Это происходит при отсутствии смазки и использовании масел других марок. В противном случае агрегат перегревается, зубчатое зацепление может заклинить.

Подшипники имеют свой запас прочности. Их период эксплуатации указан в паспорте. Если вовремя не поменять на новые, узлы начинают рассыпаться. Шарики выпадут, и вал начнет вращаться с большим усилием, рывками.

Между корпусом и крышками: верхней и боковой, по плоскости разъема, при сборке закладывается герметик. Он не позволяет маслу вытекать наружу. Если его вовремя не менять, жидкость потечет со всех разъемов.

Перегрузки, резкое включение приводит к разрушению зуба. Когда передаточный механизм не соответствует двигателю, он долго не выдержит.

Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.

Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.

Характеристики основных разновидностей этого устройства

В конструкции планетарного ряда АКПП применяют различные типы зубчатых передач. Выделяют три основные наиболее распространенные: цилиндрические, конические и волновые.

Цилиндрические

Зубчатые механизмы передают момент между параллельными валами. В конструкцию цилиндрической передачи входит две и более пар колёс. Форма зубьев шестерней может быть прямой, косой или шевронной. Цилиндрическая схема простая в производстве и действии. Применяется в коробках передач, бортовых редукторах, приводах. Передаточное число ограничено размерами механизма: для одной колёсной пары достигает 12. КПД — 95%.

Читать

Какая КПП надежнее и лучше: робот, вариатор или автомат

Конические

Колёса в конической схеме преобразуют и передают вращение между валами, расположенными под углом от 90 до 170 градусов. Зубья нагружены неравномерно, что снижает их предельный момент и прочность. Присутствие сил на осях усложняет конструкцию опор. Для плавности соединения и большей выносливости применяют круговую форму зубьев.

Производство конических передач требует высокой точности, поэтому обходится дорого. Угловые конструкции применяются в редукторах, затворах, фрезерных станках. Передаточное отношение конических механизмов для техники средней грузоподъёмности не превышает 7. КПД — 98%.

Волновые

Во волновой передаче отсутствуют солнечная и планетные шестерни. Внутри коронного колеса установлено гибкое зубчатое колесо в форме овала. Водило выступает в качестве генератора волн, и выглядит в виде овального кулачка на специальном подшипнике.

Гибкое стальное или пластмассовое колесо под действием водила деформируется. По большой геометрической оси зубья сцепляются с короной на всю рабочую высоту, по малой оси зацепление отсутствует. Движение передаётся волной, создаваемой гибким зубчатым колесом.

Во волновых механизмах КПД растёт вместе с передаточным числом, превышающим 300. Волновая передача не работает в схемах с кинематической характеристикой ниже 20. Редуктор выдает 85% КПД, мультипликатор — 65%. Конструкция применяется в промышленных роботах, манипуляторах, авиационной и космической технике.

Виды зубчатых передач

В редукторах для передачи вращательного движения применяются зубчатые колеса, образующие зубчатые зацепления, передающие движение на валы.

Зубчатые передачи бывают —

  • цилиндрический (вращательное движенеи при параллельных осях, a)
  • конические (вращательное движение при пересекающихся осях б)
  • червячные и гипоидные — (при скрещивающихся осях, в)

Зубчатые передачи бывают с внешним и внутренним зацеплением. Червячные зубчатые колеса выполняются цельными литыми,или кованными или составными. Степень точность зубчатых колес и передач определяется их конструкцией, назначением, скоростью и условиями работы механизмов. Зубчатое колесо с небольшим числом зубьев обычно называют шестерней, а с частыми зубьями — колесом.

Также передачи отличаются типом зацепления, отечественные мотор-редуторы изготавливают обычно с прямозубым зацеплением, тогда как на западе распространены более точные -косозубые.

Для обслуживания зубчатых передач применяют жидкие смазочные материлы, минеральные и синтетические масла. С синететическим маслом, согласно результатов исследований КПД несколько выше.

Конические передачи обычно используются при скорости до 30 м/с, червячные — до 12 м/с, глобоидные — до 20 м/с. С увеличением окружной скорости передач необходимо обеспечивать более точное изготовление колес.

Выбор подшипников и их установка в редукторах зависят от вида зацепления, нагрузки, расстояния между опорами, способа смазывания и охлаждения, условий монтажа и эксплуатации. В редукторах применяются подшипники качения и подшипниками скольжения, при скорости до 15 м/с обычно используют первые. Правильная установка подшипников качения является одним из важных параметров работы.

В последнее время были разработаны высокотехнологичные и экономически выгодные конструкции редукторов, отличающиеся долговечностью и высокой надежностью, высокими скоростями и точностью. В основном такая продукция производится в Европе, например, таковы редукторы Tramec , которые реализует наша компания.

Применение мотор-редуктора

Область применения мотор-редукторов практически полностью перекрывает варианты, использующие связку отдельных электродвигателя с редуктором. В большинстве случаев применение моноблочных моделей дает дополнительную выгоду по массе, габаритам и стоимости. Преимущества раздельного исполнения ограничены случаем использования демпфирующих муфт. Такие муфты способны расцеплять вал двигателя от вала редуктора при значительных динамических нагрузках. В мотор-редукторах скачки нагрузок с большой долей вероятности приведут к разрушению конструктивных элементов. Поэтому при выборе конкретных моделей следует учитывать запас по динамической прочности. Среди недостатков следует учитывать и меньшую ремонтопригодность. При выходе из строя механической части потребуется заменить весь агрегат, а не отдельную часть. Выход из строя электродвигателя менее критичен, так как его замена допускается большинством конструкций редукторов.

В некоторых случаях единая конструкция становится незаменимой. В миниатюрных устройствах автоматики и роботах, использование отдельных привода и механической передачи способно значительно усложнить и укрупнить конструкцию, понизить ее надежность. Конечной целью таких устройств является не поддержание требуемой скорости, а точное позиционирование отдельных элементов. В таких системах большое распространение нашли малогабаритные мотор-редукторы. В качестве привода в них используются шаговые, либо бесколлекторные двигатели, обеспечивающие высокую точность работы.

Выбор и обслуживание

Подбор мотор-редуктора выполняется на основе режима работы, требуемой мощности и числа оборотов технологического механизма. Также учитывается расположение валов и отдельных частей устройства. Полный расчет мотор-редуктора в отечественной практике ничем не отличается от классических вариантов расчета требуемой передачи. С целью упрощения данной операции, большинство производителей приводят готовые входные и выходные параметры, позволяющие выполнить подбор без  сложных вычислений.

Внедрение и эксплуатация мотор-редуктора не представляют большой сложности. Правильно подобранное оборудование имеет большой срок службы и не требует частого внимания, при работе в рекомендуемых условиях окружающей среды.

Главный параметр, который следует контролировать в механической части – уровень масла в корпусе редуктора. Также следует обращать на механическую целостность деталей, уровень шума и нагрев поверхностей агрегата. Эксплуатация электродвигателя ничем не отличается от других вариантов его использования.

Регулируемые мини-мотор-редукторы 220 В

Предлагаем малогабаритные регулируемые мини-мотор-редукторы 220 В мощностью от 6 Вт до 250 Вт типа YT с однофазным питанием производства WANSHSIN, электродвигатель асинхронный однофазный с номинальной частотой вращения 1300 об/мин и встроенным тахогенератором. Режим работы продолжительный (S1). Степень защиты – IP20 (6 Вт и 15 Вт) и IP54 (25 Вт – 250 Вт). Пять типоразмеров редукторов и четыре типа крепления редукторов позволяют найти подходящую комбинацию для решения различных технологических задач.

Электродвигатели серии YT имеют встроенный тахогенератор, скорость регулируется однофазным контроллером типа WS-P, WS-L, SS-22 или WX-K. Максимальный момент самого габаритного прямого соосного редуктора этой линейки – 100GF – составляет 44 Нм. Максимальная осевая нагрузка на выходной вал редуктора – 300 Н, максимальная радиальная нагрузка – 1500 Н. Класс нагревостойкости изоляции – B (120°).

СЕРИЯМОЩНОСТЬСКОРОСТЬ об/минМАКСИМАЛЬНЫЙ КРУТЯЩИЙ МОМЕНТ, Н*мТИП РЕДУКТОРА (КПД)
ЦИЛИНДРИЧЕСКИЙ РЕДУКТОР, КВАДРАТНЫЙ
60YT06 (фланец 60 мм)6 Вт6.5 – 13003цилиндрический (до 81%)
70YT15 (фланец 70 мм)15 Вт6.5 – 13005цилиндрический (до 81%)
80YT25 (фланец 80 мм)25 Вт0.7 – 13008цилиндрический (до 81%)
80YS25 (фланец 80 мм, с крыльчаткой)25 Вт0.7 – 13008цилиндрический (до 81%)
90YT40 (фланец 90 мм)40 Вт0.7 – 130010цилиндрический (до 81%)
90YS40 (фланец 90 мм, с крыльчаткой)40 Вт0.7 – 130010цилиндрический (до 81%)
90YT60 (фланец 90 мм)60 Вт0.7 – 130020цилиндрический (до 81%)
90YT90 (фланец 90 мм)90 Вт0.7 – 130020цилиндрический (до 81%)
90YT120 (фланец 90 мм)120 Вт0.7 – 130020цилиндрический (до 81%)
100YT120 (фланец 104 мм)120 Вт6.5 – 130044цилиндрический (до 81%)
100YT140 (фланец 104 мм)140 Вт6.5 – 130044цилиндрический (до 81%)
100YT200 (фланец 104 мм)200 Вт6.5 – 130044цилиндрический (до 81%)
100YS250 (фланец 104 мм)250 Вт6.5 – 130044цилиндрический (до 81%)
ЦИЛИНДРИЧЕСКИЙ РЕДУКТОР, С УШКАМИ
90YT60 (уши)60 Вт0.7 – 130020цилиндрический (до 81%)
90YT90 (уши)90 Вт0.7 – 130020цилиндрический (до 81%)
90YT120 (уши)120 Вт0.7 – 130020цилиндрический (до 81%)
ГИПОИДНЫЙ РЕДУКТОР (угловой, 90°)
80YT25 (фланец 80 мм)25 Вт0.7 – 13008гипоидный (до 81%)
80YS25 (фланец 80 мм, с крыльчаткой)25 Вт0.7 – 13008гипоидный (до 81%)
90YT40 (фланец 90 мм)40 Вт0.7 – 130010гипоидный (до 81%)
90YS40 (фланец 90 мм, с крыльчаткой)40 Вт0.7 – 130010гипоидный (до 81%)
90YT60 (фланец 90 мм)60 Вт0.7 – 130020гипоидный (до 81%)
90YT90 (фланец 90 мм)90 Вт0.7 – 130020гипоидный (до 81%)
90YT120 (фланец 90 мм)120 Вт0.7 – 130020гипоидный (до 81%)
100YT120 (фланец 104 мм)120 Вт6.5 – 130044гипоидный (до 81%)
100YT140 (фланец 104 мм)140 Вт6.5 – 130044гипоидный (до 81%)
100YT200 (фланец 104 мм)200 Вт6.5 – 130044гипоидный (до 81%)
100YS250 (фланец 104 мм)250 Вт6.5 – 130044гипоидный (до 81%)
ГИПОИДНЫЙ РЕДУКТОР, ПОЛЫЙ ВАЛ (угловой, 90°)
80YT25 (фланец 80 мм)25 Вт0.7 – 13008гипоидный (до 81%)
80YS25 (фланец 80 мм, с крыльчаткой)25 Вт0.7 – 13008гипоидный(до 81%)
90YT40 (фланец 90 мм)40 Вт0.7 – 130010гипоидный (до 81%)
90YS40 (фланец 90 мм, с крыльчаткой)40 Вт0.7 – 130010гипоидный(до 81%)
90YT60 (фланец 90 мм)60 Вт0.7 – 130020гипоидный (до 81%)
90YT90 (фланец 90 мм)90 Вт0.7 – 130020гипоидный (до 81%)
90YT120 (фланец 90 мм)120 Вт0.7 – 130020гипоидный (до 81%)
100YT120 (фланец 104 мм)120 Вт6.5 – 130044гипоидный (до 81%)
100YT140 (фланец 104 мм)140 Вт6.5 – 130044гипоидный (до 81%)
100YT200 (фланец 104 мм)200 Вт6.5 – 130044гипоидный (до 81%)
100YS250 (фланец 104 мм)250 Вт6.5 – 130044гипоидный (до 81%)

Для редукторов возможны передаточные отношения от 1:3 до 1:200 (диапазон скоростей при комплектации электродвигателя редуктором – от 6.5 до 433 об/мин). Также для типоразмеров 80 мм и 90 мм возможно использовать дополнительный промежуточный редуктор с коэффициентом редукции 1:10, что позволяет уменьшить скорость до 0.65 об/мин. Максимальный момент при использовании промежуточного редуктора – 8 Нм для редуктора типа 90GK и 20 Нм для редуктора типа 90GF).

Двигатели мощностью 6 Вт и 15 Вт выпускаются без встроенного охлаждения, для типоразмеров 25 Вт и 40 Вт возможна комплектация крыльчаткой охлаждения (опция), для моторов начиная от 60 Вт и до 250 Вт – крыльчатка встроена в электродвигатель по умолчанию.

Для моторов мощностью 6 и 15 Вт электродвигатель не имеет клеммной распределительной коробки, для мощностей от 25 Вт – может иметь, может быть без коробки. Тип без коробки обозначается X, с коробкой – тип H. Для моторов от 25 Вт до 250 Вт мы, в основном, поддерживаем на складе варианты с коробкой, но есть модели и без коробки.

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью.  В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов  и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Принцип работы редукторов

Так как в основе работы редуктора лежит передача и преобразование крутящего момента, основной характеристикой механических редукторов является тип механической передачи, которая в них используется.

Типы передач:

  • Цилиндрическая зубчатая передача – один из самых надежных и долговечных типов передач, обеспечивающий высокий ресурс использования. Как правило, применяется в редукторах с особо сложным режимом работы. Этот тип передач подразделяется на прямозубные передачи, косозубчатые и шевронные передачи;
  • Коническая зубчатая передача – в отличие от предыдущей имеет оси входных и выходных валов, которые пересекаются друг с другом. Роторы с такой передачей используются когда необходимо изменить направление передаваемой кинетической энергии;
  • Червячная передача – это механическая передача от винта («червяка») к зубчатому колесу. Имеют достаточно высокое передаточное отношение и относительно низкое КПД. Бывают однозаходные и многозаходные;
  • Гипоидная передача (спироидная) – использует для передачи конические колёса со скрещивающимися осями (колеса могут иметь косые или криволинейные зубья). Такой тип передачи отличается низким шумом работы, плавностью хода и высокой нагрузочной способностью;
  • Цепная передача – как понятно из названия, использует гибкую цепь для передачи механической энергии. Состоит из двух звёздочек (ведущей и ведомой) и цепи, состоящей, в свою очередь, из подвижных звеньев. Это один из самых универсальных, простых и экономичных типов передач;
  • Ремённая передача – передача энергии при помощи гибкого ремня за счет силы трения или сил зацепления (в случае с зубчатыми ремнями). Состоит из ведущего и ведомого шкивов, а также приводного ремня. К преимуществам можно отнести недорогую стоимость, бесшумность и плавность работы, а также легкий монтаж и компенсацию перегрузок за счет проскальзывания;
  • Винтовая передача – преобразует поступательное движение во вращательное, и наоборот. Как правило, представляет собой конструкцию, состоящую из винта и гайки. Бывает передача качения и скольжения. Эта передача чаще используется не для перемещения, а для закрепления. Применяется в регулировочных винтах, приводах исполнительных органов механизмов, различных инструментах;
  • Волновая передача – относительно новый тип передач, характеризующийся очень высоким передаточным отношением. Работает за счёт генерирования волн на гибком колесе, оснащенным меньшим количеством зубьев чем жесткое колесо, и смещения колесо относительно друг друга на разницу зубьев за один оборот. Среди достоинств – малый вес, высокая кинематическая точность, способность передачи момента через герметичные стенки.

Число ступеней редуктора

Как правило, редукторы, состоящие только из одной передачи, встречаются крайне редко. Такой тип редукторов называется одноступенчатым. Куда больше распространение получили двух-трех и многоступенчатые редукторы, причем в таких редукторах могут встречаться как передачи одного типа, так и несколько различных передач, комбинированных между собой. Общее передаточное отношение редуктора напрямую зависит от типа используемой передачи и количества ступеней. В некоторых механизмах количество ступеней может до десятков и сотен тысяч.

Валы редуктора

Размещение различных передач в одном корпусе редуктора позволяет разместить опоры валов с очень точно соблюдённой соосностью и строго выдержанными межосевыми расстояниями. Передача крутящего момента может осуществляться между параллельными, пересекающимися и даже перекрещивающимися валами. Взаимное расположение валов определяет, какой именно тип передачи будет использоваться в данном редукторе. Так, например, для передачи вращения между валами, расположенными параллельно используются цилиндрические зубчатые передачи. Если валы пересекаются – применяют конические зубчатые передачи, а в случае с перекрещивающимися валами оптимальным будет применение червячных, зубчато-винтовых и гипоидных передач. По количеству возможных скоростей выходного вала редукторы можно разделить на механизмы с постоянным показателем передаточного отношения (односкоростные редукторы), а также на двух – и многоскоростные редукторы, с возможностью изменения передаточного отношения.
