Универсальная бензопила
Бензопила Хускварна 435 относится к классу полупрофессиональных, подобные пилы способны работать гораздо больше в сравнении с любительскими – Хускварна 135. Однако, они не способны на огромные объемы работ, как профессиональные.
Бензопила станет идеальным вариантом для работ на фермерском хозяйстве или в производстве домов из бруса, бревна. Для домашних нужд все же лучше выбирать пилу по проще, например Husqvarna 135 или Husqvarna 140. Еще можно посоветовать немецкую пилу Stihl 180.
Бензопила Хускварна 435 произведена с использованием всех последних технологий компании Husqvarna AB. Перечислим основные из них:
- легендарная система X-Torq, которая позволяет снизить расход топлива и уменьшить количество вредных выбросов в атмосферу;
- коленчатый вал двигателя изготовлен из кованой стали, что существенно продлевает моторесурс пилы;
- насос для подкачки топлива (праймер);
- система снижения вибраций – LowVib;
- система Air Injection продлевает срок службы воздушного фильтра и повышает временные интервалы между его чисткой;
- быстросъемное крепление воздушного фильтра, позволяет производить операции замены и чистки без дополнительного инструмента;
- разметка направления валки, позволяет свалить дерево более точно.

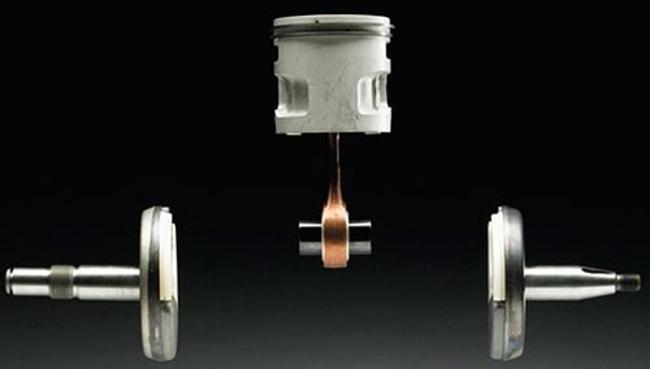

Вот так выглядит составной коленвал из 3 частей Все эти технологии позволяют использовать бензопилу с комфортом, снижают потребность в постоянном обслуживании, продлевают ее ресурс, уменьшают расход ГСМ и главное – делают пилу Хускварна 435 незаменимым помощником в работе, на которого можно всегда положиться.
Бензиновая пила Husqvarna T540 XP II
T540XP II — одна из лучших бензопил Husqvarna с ручкой сверху, поскольку она не только хорошо работает, но и удобна в использовании благодаря индивидуальному хвату. Благодаря уникальному дизайну вы можете установить ручку в трех разных положениях в соответствии с размером вашей руки.
Хотя для бензопилы с мощностью 2.4 л.с. ее цена достаточно высока, в ней установлены отличные функции для соответствия стоимости.
К примеру, AutoTune, который обеспечивает оптимальную эффективность двигателя и регулируемый топливный насос. Также на ней установлено специальное отверстие для соединения с рабочим снаряжением.
Типичные неисправности и ремонт бензопил бренда Husqvarna
Владельцы бензопил Хускварна сталкиваются с поломками своих инструментов крайне редко. Однако если это все-таки случилось, то можно попытаться устранить неисправность своими руками. О том, как определить поломку, и отремонтировать бензопилу Хускварна без помощи мастера – поговорим более подробно.
Как отрегулировать карбюратор на бензопиле Хускварна?
На случай, если не заводиться бензопила Хускварна, или она не развивает обороты – причина этому кроется в нарушении заводских настроек карбюратора. Для этого у инструмента имеются 3 винта, обозначенные буквами «H», «L» и «T».
Чтобы настроить бензопилу Husqvarna, нужно действовать в таком порядке:
- Регулировка карбюратора пилы начинается с 5-минутного прогревания ее мотора. После этого начните поворачивать винт «L» до момента, пока не услышите максимальные обороты, выдаваемые ее мотором. Затем сразу же поверните винт на четверть оборота в противоположном направлении;
- Затем одной рукой нажмите и удерживайте курок газа на протяжении 10 секунд. При этом второй рукой поверните винт «H» на четверть оборота, чтобы создать максимальную нагрузку на мотор;
- После этого отпустите курок газа и начните поворачивать винт «T «по направлению движения стрелки часов. Как только цепь начнет вращение по шине, поверните винт в обратную сторону до момента остановки цепи.
Устройство карбюратора бензопилы Хускварна довольно простое, благодаря чему с его настройкой сможет справиться даже новичок.
Как снять сцепление на бензопиле Хускварна?
Если бензопила не заводиться на горячую или глохнет при нажатии на газ, то причина этой типичной проблемы кроется в износе сцепления. Чаще всего восстановить его оказывается невозможным, поэтому для ремонта потребуется полностью заменить испорченный механизм. Замена сцепления выглядит следующим образом:
- Демонтируйте воздушный фильтр и открутите свечу зажигания. При необходимости протрите пространство около свечи бензопилы;
- На следующем этапе потребуется снять звездочку с бензопилы Хускварна – это даст возможность внимательно осмотреть механизм на наличие засорений;
- Катушка сцепления выкручивается по направлению стрелки часов. Под ней расположена прижимная шайба, которую также нужно извлечь;
- В конце производиться замена звездочки и устанавливается новое сцепление. Сборка бензопилы Husqvarna выполняется в обратном порядке.
Первые несколько запусков мотора бензопилы будут сопровождаться звенящими звуками – это связано с тем, что ведущая звездочка будет проворачиваться, пока окончательно не встанет на свое место.
Не поступает масло на цепь бензопилы Husqvarna – причины и решение
Если вы не знаете, почему не связывается цепь, то первое, что от вас требуется – это проверить масляный насос. В некоторых случаях, когда не крутиться цепь – причина может крыться в нарушении герметичности масляных шлангов. В любом из этих случаев нужно действовать в таком порядке:
- Для начала снимается защитная крышка и пружина стартера, после чего демонтируется воздушный фильтр бензопилы.
- Под ним в правой части расположен масляный насос, который нужно осмотреть на наличие трещин и других повреждений. Если есть необходимость – замените насос;
- Если вы заметили, что масляные шланги отошли от своего основания, значит, их также потребуется заменить новыми деталями.
Установив новые запасные части, можно продолжить работу с инструментом. В дальнейшем используйте только качественно масло от проверенных производителей. Большое значение также имеет правильно выбранный угол заточки цепи бензопилы Хускварна, так как от него зависит скорость движения и интенсивность смазки пильного элемента.
Сравнительная таблица
| Модель | |||||||||
| cm³ | kW | Nm/rpm | V | cm | тип | kg | dB(A) | m/s² | RUB |
| 120 Mark II | 38.2 | 1,4 | 2/6300 | 45 | H37 | 4.85 | 113 | 2.1/2.7 | 10990 |
| 130 | 38 | 1.5 | 1.84/8000 | 40 | 4.7 | 116 | 3.72/5.5 | 11890 | |
| 240 | 38,2 | 1.5 | 1.84/8000 | 40 | H37 | 4.7 | 113 | 2.1/2.7 | 12700 |
| 120 i | 36 (Li-Ion) | 30 | H38 | 2.95 | 101 | 18990 | |||
| 135 | 40.9 | 1.5 | 2/6300 | 40 | H37 | 4.4 | 114 | 3.9/3.8 | 13990 |
| 135 Mark II | 38 | 1.6 | 1.84/8000 | 40 | S93G | 4.7 | 116 | 3.72/5.5 | 16990 |
| 418EL | 1.7 | ~ 230 | 40 | H37 | 4.7 | 103 | 15890 | ||
| 420EL | 1.7 | ~ 230 | 40 | H37 | 4.7 | 103 | 16990 | ||
| 435 | 40.9 | 1.6 | 2/6300 | 45 | 4.2 | 114 | 3.8/4.2 | 19990 | |
| 440e II | 40.9 | 1.8 | 2.16/6300 | 45 | 4.4 | 114 | 3.8/4.2 | 20490 | |
| 445e II | 45.7 | 2.1 | 2.4/6300 | 50 | SP33G | 5.1 | 114 | 3.1/4.9 | 20990 |
| 450e ll | 50.2 | 2.4 | 2.6/7200 | 50 | SP33G | 5.1 | 115 | 3.1/4.9 | 21490 |
| 61 | 61.5 | 2.9 | 3.6/6000 | 70 | 6.2 | 117 | 6.2/6.9 | 30990 | |
| 436 LI | 36 (Li-Ion) | 35 | 2.7 | 106 | 2.2/2.4 | 24490 | |||
| 455e Rancher AT II | 55.5 | 2.6 | 3.2/6600 | 50 | H25 | 6 | 114 | 3.8/6.9 | 32990 |
| 353 | 51.7 | 2.4 | 2.7/6600 | 50 | H25 | 5 | 115 | 3.1/3.2 | 29990 |
| 545 Mark II | 50.1 | 2.7 | 2.95/7200 | 50 | H25 | 5.3 | 116 | 3.6/4.1 | 39990 |
| 555 | 59.8 | 3.1 | 3.51/6100 | 51 | H25 | 5.9 | 118 | 3.2/5.0 | 35990 |
| 365 | 65.1 | 3.4 | 3.9/6600 | 70 | H42 | 6.4 | 114 | 5.7/8.0 | 41990 |
| 365H | 65.1 | 3.4 | 3.9/6600 | 70 | H42 | 6 | 114 | 3.6/3.5 | 63250 |
| 535i XP | 36 (Li-Ion) | 35 | H38 | 2.6 | 106 | 2.5/2.8 | 25490 | ||
| 372 XP | 70.7 | 3.9 | 4.3/6600 | 70 | H42 | 6.3 | 115 | 5.7/8.0 | 44990 |
| 572 XP | 70.6 | 4.3 | 4.5/8200 | 71 | C85 | 6.6 | 120 | 5.0/4.1 | 57990 |
| 395 XP | 94 | 4.9 | 5.9/6000 | 90 | H42 | 7.9 | 115 | 6.5/10.2 | 60990 |
| T435 | 35.2 | 1.5 | 1.57/7500 | 35 | H37 | 3.4 | 114 | 3.6/3.9 | 25990 |
| T540 XPII | 37.7 | 1.8 | 1.83 | 40 | H37 | 3.9 | 116 | 3.5/4.2 | 42390 |
| T535i XP | 36 (Li-Ion) | 35 | H38 | 2.4 | 106 | 2.0/2.4 | 26550 | ||
| 330i | 36 (Li-Ion) | 35 | H38 | 2.7 | 106 | 2.2/2.4 | 24490 |
Нюансы регулировки
После проведения регулировки, бензопила должна легко набирать и сбрасывать обороты, стабильно работать на низких и высоких оборотах. Если цепь пилы после проведения корректировки винтов управления карбюратором вращается на холостом ходу, это признак того, что настройка проведена неправильно и необходимо откорректировать положение винта (Т).
Также, при регулировке карбюратора Хускварна стоит учитывать время отклика бензопилы на вращение винтов. Настройки меняются не сразу, а в течение пяти, десяти секунд.
Один из показателей неправильно проведенной регулировки, это сильное дымление при работе пилы, что свидетельствует о большом количестве топлива, поступающем в камеру сгорания. При возникновении такой ситуации, нужно откорректировать положение винта (L).
Алгоритм и описание настройки карбюратора Хускварна
Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.
Порядок проведения работ следующий:
- На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
- Производится запуск двигателя и прогрев пилы в течение нескольких минут.
- При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
- Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.
Признаки и причины плохой нестабильной работы
Признаки нарушений функционирования карбюратора бензопилы:
- Движок плохо заводится и быстро глохнет. Возможная причина: обеднённая смесь.
- Чрезмерное (больше нормы) потребление топлива. Кроме того, интенсивные (больше обычного) выхлопы. Возможная причина: перенасыщенная смесь.
- Двигатель не хочет работать вообще. Причины здесь две: нет бензина (засорился топливный жиклёр) или нет искры (неисправна свеча, обрыв высоковольтного провода или выход из строя электронного блока).
Сам по себе сбой настроек бывает редко и причины, как правило, следующие:
- Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Возможная причина: неаккуратное прикосновение, попытка грубой регулировки или сильные внешние вибрации.
- Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
- Загрязнение карбюратора*. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. *В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.
Подготовительные этапы, запуск бензопилы
Правильно приготовленная топливная смесь — залог исправной работы бензопилы. Для качественной смеси берется:
- неэтилированный бензин с октановым числом от 90 до 93, не более и не менее);
- моторное масло для двухтактных ДВС марки Husqvarna.
Рекомендуемое соотношение технических жидкостей 50/1. Когда смесь приготовлена, можно приступать к другим действиям:
- Пила собирается.
- Монтируется пильная гарнитура, натягивается цепь.
- В баки заливаются смесь бензина и масла, масло для цепи (от “Хускварна”).
- Бензопила заводится.
- Проверяется работоспособность бензопилы: тормоза на срабатывание, холостого хода и разбрызгивания смазки.
Обкатка двигателя
Обкатка проводится на протяжении 10 часов. Пилу запрещено напрягать в этот период. В процессе обкатки производится проверка работоспособности бензопилы, регулировка карбюратора (если надо), настройка подачи смазки.
Хускварна 435 в работе
Регулировка карбюратора бензопилы
Перед самостоятельной настройкой карбюратора бензопилы нужно проверить ее двигатель, воздушный и топливный фильтра. При необходимости неисправные детали бензоинструмента потребуется заменить.
Дальнейший порядок настройки должен выглядеть следующим образом:
- Сначала на пиле с заглушенным ДВС нужно повернуть 3 регулировочных винта по часовой стрелке до упора. После этого винты нужно поочередно повернуть на 1/4 оборота в обратном направлении;
- Далее потребуется завести мотор бензопилы и дождаться его прогрева;
- Затем нужно настроить работу мотора в режиме низких оборотов. Для этого штатный винт L нужно медленно поворачивать до или против часовой стрелки до тех пор, пока ДВС не начнет работать стабильно и без посторонних звуков;
- Если после этого цепь произвольно вращается на шине, значит оператору потребуется найти то положение винта T, при котором цепь будет стоять на месте;
- В конце останется отрегулировать работу мотора на высоких оборотах. Для этого к ДВС нужно подключить тахометр и поворачивать винт H до той поры, пока показатели на приборе не совпадут с указаниями в инструкции по эксплуатации.
После настройки нужно снова завести двигатель бензопилы Husqvarna и проверить его работу в разных режимах. Если мотор работает с перебоями, значит регулировку карбюратора потребуется повторить.
Универсальная бензопила
Бензопила Хускварна 435 относится к классу полупрофессиональных, подобные пилы способны работать гораздо больше в сравнении с любительскими – Хускварна 135. Однако, они не способны на огромные объемы работ, как профессиональные.
Бензопила станет идеальным вариантом для работ на фермерском хозяйстве или в производстве домов из бруса, бревна. Для домашних нужд все же лучше выбирать пилу по проще, например Husqvarna 135 или Husqvarna 140. Еще можно посоветовать немецкую пилу Stihl 180.
Бензопила Хускварна 435 произведена с использованием всех последних технологий компании Husqvarna AB. Перечислим основные из них:
- легендарная система X-Torq, которая позволяет снизить расход топлива и уменьшить количество вредных выбросов в атмосферу;
- коленчатый вал двигателя изготовлен из кованой стали, что существенно продлевает моторесурс пилы;
- насос для подкачки топлива (праймер);
- система снижения вибраций – LowVib;
- система Air Injection продлевает срок службы воздушного фильтра и повышает временные интервалы между его чисткой;
- быстросъемное крепление воздушного фильтра, позволяет производить операции замены и чистки без дополнительного инструмента;
- разметка направления валки, позволяет свалить дерево более точно.
Вот так выглядит составной коленвал из 3 частей Все эти технологии позволяют использовать бензопилу с комфортом, снижают потребность в постоянном обслуживании, продлевают ее ресурс, уменьшают расход ГСМ и главное – делают пилу Хускварна 435 незаменимым помощником в работе, на которого можно всегда положиться.
Сфера применения
Рассчитанная с учетом эргономики форма корпуса и рукояток, небольшой вес, удобное расположение элементов управления бензопилы определяют ее пригодность:
- для валки небольших деревьев и высокорослых кустарников;
- распиловки древесного топлива;
- ухода за фруктовыми и декоративными деревьями;
- строительства объектов жилищного и специального профиля.
Полупрофессиональная пила Хускварна 435 характеризуется широким функционалом, позволяющим успешно использовать инструмент в частно-хозяйственном жилом секторе, в небольших фермерских и специализированных предприятиях.
Цепная пила Эхо версии CS-350WES
Бензопила Echo CS-350WES – это профессиональный инструмент для бытовых нужд. Его можно использовать как для распиливания стройматериалов, срезов сучков и веток, так и для валки небольших деревьев в саду или загородном доме. Грамотное распределение веса по корпусу, эргономичные рукоятки и система антивибрационного гашения позволяют пользователю комфортно работать длительное время. Бензопила оснащена двухтактным двигателем с рабочим объёмом 35,8 см3 и воздушным охлаждением. Мощность инструмента составляет 1,48 кВт, благодаря чему максимальная скорость вращения цепи достигает 13500 об/мин.
По теме:
НАЗАД
ВПЕРЕД
1 из 4
Запускается бензопила Эхо 350 электронным зажиганием CDI и системой «Лёгкий старт» с праймером. Для быстрого запуска пилы с холодным двигателем, на корпусе есть ручка, регулирующая заслонку подачи воздушно-топливной смеси на карбюратор. Так же, как и у предыдущей модели инструмента, цепь смазывается маслом автоматически, но есть возможность регулирования интенсивности его подачи. При максимальной нагрузке расход топлива за 1 час оставляет 1,12 л. Для безопасности пила оснащена защитным щитком перед рукояткой и инерционным тормозом пильной цепи. Натяжение цепи производится с помощью бокового регулирующего винта.
Технические характеристики бензопилы марки Echo версии CS-350WES:
- длина пильной поверхности – 40, 30 и 35 см;
- шаг пильной цепи – 9,53 мм;
- вместительность бачка для масла, смазывающего цепь – 230 мл;
- вместительность топливной ёмкости – 370 мл;
- размеры (ДхШхВ) – 39,2х23,3х24,2 см;
- уровень мощности звука – 110 дБ.
Вес цепной пилы CS-350WES равен 3,6 кг, но без учёта пильной цепи, шины, и расходных материалов (бензин и масло). Чтобы курок газа не был случайно нажат, на инструменте есть блокиратор. Для защиты рук от разорвавшейся или слетевшей цепи на пиле установлен уловитель цепи и защитный щиток задней рукоятки. На глушителе бензопилы Echo CS-350WES-14 предусмотрен кожух, который предохраняет пользователя от случайного ожога при соприкосновении с ним.
В комплекте с инструментом идёт пильная цепь с шиной и чехлом, руководство по ремонту и эксплуатации, Т-образный ключ (10х19 мм) и маленькая отвёртка.
Сравнительная таблица с характеристиками бензопил 350WES и 353ES:
| CS-350WES-14 | CS-353ES | |
| Мощность, кВт | 1,48 | 1,59 |
| Рабочий объём, см3 | 35,8 | 34 |
| Частота вращения цепи, об/мин | 13500 | 13500 |
| Объём масляного бачка, мл | 230 | 260 |
| Объём топливного бачка, мл | 370 | 250 |
| Уровень шума, дБ | 110 | 115 |
| Размеры, см (ВхШхГ) | 39,2х23,3х24,2 | 39,6х23,2х26,8 |
| Вес, кг (без расходных материалов, шины и цепи) | 3,6 | 4 |
Обе модели бензопил Echo легко управляются и подойдут как новичку, так и профессионалу. Главное, во время использования инструмента соблюдать все правила безопасности и своевременно проводить его обслуживание. Тогда цепная пила прослужит максимально долго, и работа с ним всегда будет доставлять удовольствие.
Технические характеристики бензопилы Husqvarna 137
Сбалансированная конструкция и применение качественных комплектующих позволило добиться компании Husqvarna при производстве 137-ой модели неплохих технических характеристик. Наиболее важные параметры бензопилы Husqvarna 137 описаны ниже в таблице.
| Тип мотора бензопилы | Бензиновый двигатель внутреннего сгорания |
| Объем цилиндра | 36,3 см3 |
| Мощность мотора | 2,2 кВт/1,64 л. с. |
| Объем бачка для топливной смеси | 420 мл |
| Объем бачка для масла | 200 мл |
| Возможная длина используемой шины | 33–38 см |
| Шаг цепи | 0,325 “ |
| Вес в полностью собранном виде | 5,5 кг |
Заводские характеристики бензопилы Husqvarna 137 нельзя назвать высокими. Однако установленных производителем параметров вполне достаточно для быстрой и эффективной работы на придомовом участке и в саду.
Бензопила Husqvarna 435 X Torq – конструктивные особенности
Популярная 435-ая модификация компании Husqvarna относится к классу любительских бензопил для регулярной бытовой эксплуатации. Инструмент хорошо справляется с поперечной распиловкой бревен, расчисткой густых зарослей диких кустарников и заготовкой древесины для зимнего отопления.
В фирменном оснащении бензопила Хускварна 435 комплектуется заводским бензомотором, в устройство которого входит инновационный 3-секционный коленвал. Использование этого элемента при разработке мотора позволило снизить его вибрацию и повысить износостойкость силового агрегата примерно на 20%.
Сам двигатель модели разработан по фирменной технологии X-Torq, направленной на снижение расхода топлива и вырабатываемых мотором выхлопных газов. Для запуска мотора в устройстве бензопилы Husqvarna предусмотрен ручной стартер, оборудованный усиленной пружиной и вентилируемой катушкой.
При объеме рабочего цилиндра в 40,9 см3 ДВС бензопилы обладают значительным запасом тяги. Это дает оператору возможность эксплуатировать садовый инструмент для единичной валки деревьев, толщиной ствола до 45 см.
За очистку воздуха для обогащения топлива в конструкции пилы отвечает технология Air Injection − собственная разработка шведской компании. Во время работы двигателя она создает центробежную силу, которая продлевает сроки эксплуатации воздушного фильтра и увеличивает циклы между его обслуживанием. Сам фильтр крепится в корпусе при помощи быстросъемных фиксаторов, к которым производителем предусмотрен свободный бесключевой доступ.
В штатной комплектации бензопила Husqvarna 435 II оснащена фирменной пильной гарнитурой. Рабочие органы модели состоят из легкой, но достаточно прочной шины, а также кованой цепи. За непрерывную смазку гарнитуры отвечает нерегулируемая масляная помпа. Натяжение цепи осуществляется при помощи винта, расположенного за боковой защитной накладкой заводского корпуса.
Сфера применения
Рассчитанная с учетом эргономики форма корпуса и рукояток, небольшой вес, удобное расположение элементов управления бензопилы определяют ее пригодность:
- для валки небольших деревьев и высокорослых кустарников;
- распиловки древесного топлива;
- ухода за фруктовыми и декоративными деревьями;
- строительства объектов жилищного и специального профиля.
Полупрофессиональная пила Хускварна 435 характеризуется широким функционалом, позволяющим успешно использовать инструмент в частно-хозяйственном жилом секторе, в небольших фермерских и специализированных предприятиях.
1 Husqvarna 365 SP 9670828-18
Husqvarna 365 SP 9670828-18
Эта бензопила имеет специальную конструкцию, благодаря которой ей можно работать даже в условиях очень глубокого снега. Регулируемая рукоятка позволяет изменять угол наклона бензопилы и работать в труднодоступных местах, в глубоких сугробах. Рукоятка при этом длинная и очень удобная, хорошо лежит в руках. Бензопила отлично сбалансирована, отличается высокой надежностью. Вес пилы составляет 6 кг, а мощность – 3,4 кВт. Мощность и оборотистость двигателя позволяют уверенно справляться с тяжелыми и влажными породами древесины. Минусами пилы является высокая цена и ломающийся в условиях больших морозов пластик.
Ремонт карбюратора своими руками
Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:
- поменять прокладки под крышками главной камеры и топливного насоса;
- очистить или заменить сетчатый фильтр;
- заменить диафрагму или игольчатый клапан главной камеры;
- устранить неисправности диафрагмы топливного насоса.
Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.
Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.
Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.
Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.
Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.
Как проверить карбюратор бензопилы?
После регулировки нужно проверить ускорение, максимальное количество оборотов и работу двигателя на холостом ходу. В процессе проверки первого параметра следует резко нажать на курок газа. Если при этом мотор не начал набирать обороты, значит, нужно повернуть винт «L» против часовой стрелки. При этом один поворот не должен превышать 1/8 от полного круга винта.
Для измерения максимальных оборотов потребуется задействовать винт «H». С целью увеличения максимального числа оборотов винт поворачивается по часовой стрелке. Для снижения показателя винт нужно повернуть в обратном направлении. При этом следует помнить, что максимальное число оборотов не должно превышать 15 тыс.
Для финальной проверки бензопилы при работе на холостом ходу нужно завести инструмент и положить ее на ровное место
Дайте мотору прогреться и обратите внимание на следующие элементы бензопилы:
- Цепь – не должна двигаться;
- Мотор – при нажатии на курок газа он должен уверенно набирать обороты вплоть до достижения установленного максимального предела.
Важная подсказка – если карбюратор настроен правильно, то звук мотора бензопилы будет сильно напоминать звук при работе 4-тактного двигателя.
В аналогичном порядке выполняется регулировка и проверка карбюратора китайской бензопилы. Разница состоит только в том, что процесс настройки таких инструментов может отнять гораздо больше времени – в среднем, около часа. Кроме того следует помнить, что регулировка китайских бензопил требуется гораздо чаще – нередко ее нужно производить сразу же после обкатки нового инструмента.
Подготовительные этапы, запуск бензопилы
Правильно приготовленная топливная смесь — залог исправной работы бензопилы. Для качественной смеси берется:
- неэтилированный бензин с октановым числом от 90 до 93, не более и не менее);
- моторное масло для двухтактных ДВС марки Husqvarna.
Рекомендуемое соотношение технических жидкостей 50/1. Когда смесь приготовлена, можно приступать к другим действиям:
- Пила собирается.
- Монтируется пильная гарнитура, натягивается цепь.
- В баки заливаются смесь бензина и масла, масло для цепи (от “Хускварна”).
- Бензопила заводится.
- Проверяется работоспособность бензопилы: тормоза на срабатывание, холостого хода и разбрызгивания смазки.
Обкатка двигателя
Обкатка проводится на протяжении 10 часов. Пилу запрещено напрягать в этот период. В процессе обкатки производится проверка работоспособности бензопилы, регулировка карбюратора (если надо), настройка подачи смазки.
Хускварна 435 в работе
Комплект поставки бензопилы
При покупке садового инструмента бренда Husqvarna заказчик получает все необходимое для эксплуатации, обслуживания и ремонта бензиновой пилы.
В комплектацию модели входит:
- фирменные шина и цепь;
- защитный пластиковый чехол для шины;
- дополнительная свеча зажигания;
- масло для смазки цепи;
- комплект ключей для сборки;
- инструкция по эксплуатации.
За отдельную плату производитель может включить в рыночный комплект поставки бензопилы фирменное масло Husqvarna для 2-тактных двигателей, а также сумку-чехол для транспортировки из плотного непромокаемого материала. Различные насадки, повышающие функциональность садового инструмента в хозяйстве, заказываются покупателем отдельно.
Бензопилы Husqvarna
Бензопилы «Хускварна» известны мировому потребителю не одно десятилетие. Мировая общественность успела убедиться в высоком качестве предлагаемой концерном Husqvarna продукции, ее надежности и долговечности. История компании Husqvarna началась в 1689 году, когда в Швеции было открыто государственное оборонное предприятие, выпускающее оружие.
Бензопилы Husqvarna
Формы собственности менялись, но “Хускварна” оставалась оборонным предприятием. Так продолжалось до 1970 года. Именно тогда владельцы компании взяли мирный курс развития, приведший их к мировой популярности и увеличению сфер влияния. Теперь торговая марка выпускала садово-парковую технику, строительное оборудование, электроинструмент. Были открыты заводы в Америке и Германии, увеличен завод в Швеции. Популярность стремительно завоевала весь мир.
Преимущества бензопилы Husqvarna:
- отличные износостойкие и мощностные характеристики;
- надежность и долговечность;
- двухтактный ДВС;
- стабилизатор AutoTune;
- легкий запуск Smart Start;
- набор оборотов с RevBoost;
- улучшенные экономия и экология с X-Torq;
- виброзащита LowVib;
- инерционная двухступенчатая очистка Air Injection;
- быстросъемный фильтр;
- бачок со смотровым окном;
- автоматическая маслоподача;
- управление дросселем полуавтоматическое;
- наличие праймера (не у всех бензопил);
- кованый коленвал (у профи и полупрофи);
- отличная ремонтопригодность, наличие запчастей.
Ремонт пил Хускварна
Сразу оговоримся: эта техника, несмотря на не очень большое количество деталей – высокотехнологичная, а запчасти на нее весьма дорогие, поэтому желательно любой ее ремонт производить в сервисном центре Husqvarna. Просто, самостоятельное вмешательство может не только лишить вас гарантии, но и привести к плачевным результатам.
Хотя есть несколько областей, в которые вы можете вмешаться, не опасаясь нанести вреда своей бензопиле.
1. Регулировка карбюратора. Мы рассмотрим ее на примере 137-й модели.
Для этого:
- винтом L выставляем самые высокие обороты;
- после прогревания двигателя в течение 15 – 20 сек. винтом Н устанавливаем качество смеси (если дымит – богатая и винт закручиваем, а если визжит – бедная, откручиваем);
- винтом Т регулируем холостой ход, вращая его по часовой стрелке до момента начала движения цепи, затем медленно выкручиваем его до полной остановки цепи.
2. Зажигание. Устанавливать в нем нечего, его ремонт (кроме физического повреждения маховика) сводится к замене катушки (она же магнето). Здесь надо выбирать запчасть с той же маркировкой, что и на вашей пиле, даже если по посадочному месту она будет подходить. Может не совпасть угол опережения зажигания.
3. Ремонт сцепления. Существует негласное правило: после замены 2 пильных цепей следует заменить шину, а после замены 2-х шин – сцепление. Конечно, это не догма и в каждом отдельном случае стоит проверить работоспособность узла, прежде чем менять его, но процедуру замены сцепления (равно как цепи или шины) вы можете произвести самостоятельно.
Делать это просто:
- снимите шину;
- зафиксируйте поршень через свечное отверстие;
- открутите сцепление;
- установите новое, произведя действия в обратном порядке.
Конструкционные свойства
Бензопила Husqvarna 435 отличается от идентичных по мощности аналогов:
- применением двигательной технологии X-Torq;
- двухкаскадной схемой очистки воздуха;
- минимальным временем обслуживания фильтра воздухозаборника;
- отличным качеством заводской сборки;
- комфортным уровнем вибрации и производственного шума.
Инструмент создан на основе традиционной компоновки внутреннего оборудования, современного машиностроительного дизайна и рекомендаций действующих в Европе стандартов безопасности. Наличие подкачивающего насоса и необслуживаемого электронного зажигания способствует адаптации пилы для эксплуатации в сложных климатических условиях.
WRCBUX.RU
Инструмент для дачи и дома
Регулировка Карбюратора Пилы Хускварна 236
Регулировка карбюратора своими руками на бензопиле Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономичном потреблении горючего. Регулировка
Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономичном потреблении горючего. Регулировка должна выполняться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется 3-мя винтами: для наибольших и малых оборотов и регулировки холостого хода.
Винтами H и L регулируется соотношение консистенции бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение консистенции, и обороты соответственно падают, при закручивании смесь обедняется – обороты вырастают.
Обозначение H относится к винту наибольших оборотов, управляющему основным жиклером, L. к винту малых оборотов, управляющему жиклером холостого хода. При помощи винта S осуществляется четкая регулировка оборотов холостого хода. Время от времени, для упрощения опции, количество доступных регулировочных винтов карбюратора уменьшают.
Настройка карбюратора бензопилы разделяется на два шага – базисный (заводские опции), осуществляемый при выключенном движке , и окончательный, производимый на работающем прогретом движке. Четкое значение углов поворота следует брать из инструкций по эксплуатации для определенной бензопилы. Если не соблюдать аннотации производителя может привести к повреждению мотора.
