Миниатюрная циркулярная пила моделиста своими руками

Пилы «Интерскол»

Если же вы не решились изготавливать оборудование своими руками, то можно пойти и купить его. К примеру, дисковая пила «Интерскол» китайского производства станет весьма неплохим решением. Это относительно недорогое оборудование, правда, ассортимент ограничен ручным и настольным инструментом. К примеру, циркулярная пила «Интерскол» ДП-2000 для профессионального использования обойдется в 6000 рублей. При этом мощность агрегата достигает 2 кВт, что довольно много. Есть также более простые и менее мощные агрегаты. Циркулярная пила «Интерскол» на 1,2 кВт, будет стоить гораздо меньше. В этом случае следует рассчитывать примерно на 4000 рублей. Кстати, на продукцию дается гарантия в течение двух лет, да и отклики потребителей зачастую положительные. Ну вот и все, что можно рассказать о том, как делается циркулярная пила. Отзывы о купленной продукции во многом зависят от производителя. Европейские товары более дорогие и качественные, а китайские — относительно дешевые. Чем-то средним является продукция отечественного производителя.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

1. Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
2. Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
3. Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Теперь направляющие

Ограничительную планку особенно описывать нет смысла. Конструкция понятна из фотографий. Чтобы планка не двигалась после регулировки, служат два боковых винта. Передняя направляющая (бегунок) имеет довольно сложную конструкцию. Это обусловлено тем, что много раз переделывался и дорабатывался. Если делал бы заново, то сделал бы по другому. Помимо обычных требований – поворот на произвольный угол с фиксацией положения, легкое перемещение, были и специальные требования. Мне хотелось, чтобы он был не съемный, и в то же время, не мешал, когда надобности в нем нет. В результате он бал сделан откидывающимся. Сам бегунок движется по направляющей и с помощью подшипника по поверхности стола. Подшипник был выбран не сразу. С начала были эксперименты с пластинами от дерева до фторопласта. Но все это образовывало задиры на алюминиевом столе. Если сделать стол из стали, то такой проблемы не будет. Таким образом, бегунок движется по направляющей. Его можно откинуть вращая вокруг этой направляющей. Для этого надо потянуть за подпружиненную ручку. Она оттягивает пластиковый сухарик не дающий бегунку откинуться самопроизвольно. В качестве дополнительных прибамбасов были сделаны прижимы. Крепиться они будут, конечно же, не зажимами. Но, пока, до крепления руки не дошли. Чтобы циркулярку можно было хранить в шкафу, без последствий для нее, был сделан кожух из фанеры. В таком варианте ее можно спокойно убрать.

Станина и стол

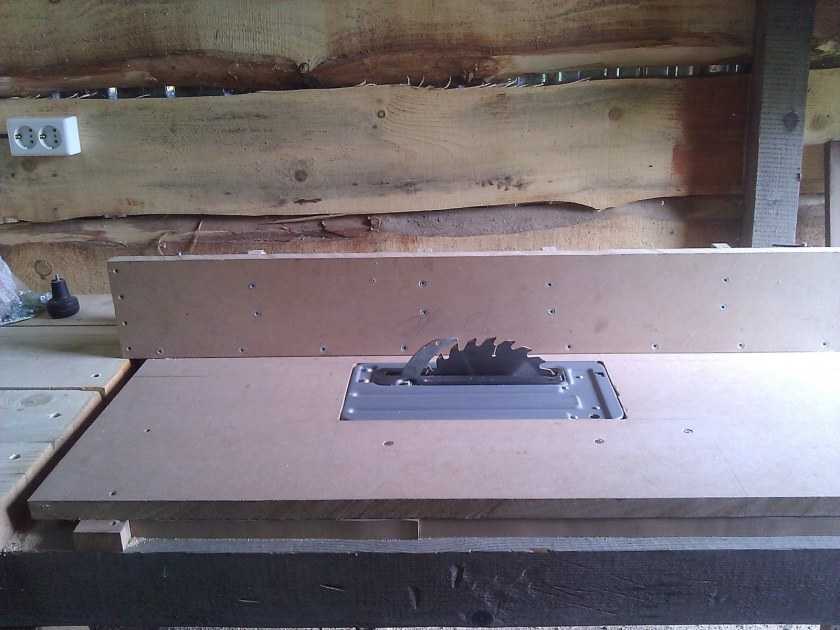

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.

В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.

Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

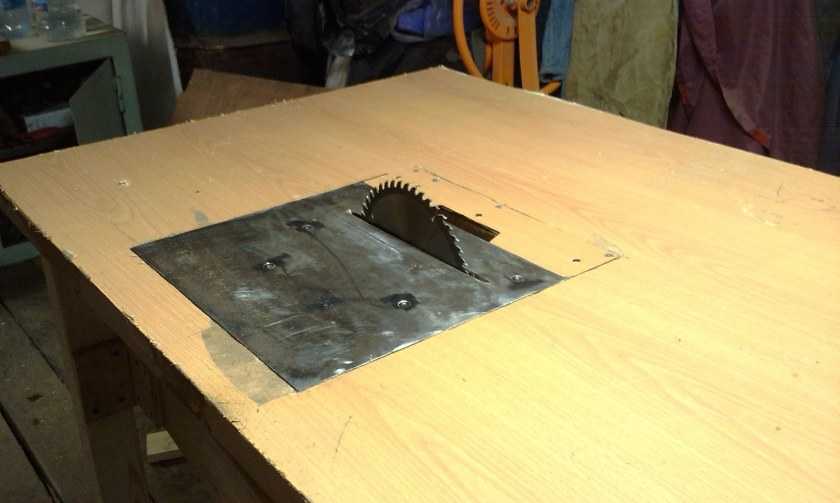

Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.

Из дрели

Это не самый лучший вариант миниатюрной циркулярной пилы в плане выносливости и надежности. Если использовать ручную дрель без внесения дополнительных изменений в конструкцию, то можно предложить два варианта циркулярной пилы из дрели. Первый вариант будет использовать зажимной патрон, без каких бы то ни было изменений – полотно диска при этом необходимо будет насаживаться на болт и зажиматься в сверлильном патроне. Второй вариант будет заключаться в том, что сверлильный патрон будет необходимо снять и использовать шпиндель для крепления пилы. Но как бы там ни было, ручная дрель предназначена для краткосрочного режима работы, производители рекомендуют непрерывно использовать ее всего 2-3 минуты, после чего делать не меньше 5-7 минут перерыв. Этот инструмент рассчитан на работу со сверлами максимальным диаметром 10-13 мм, поэтому использовать циркулярный пильный диск диаметром даже 125 мм на такой пиле будет вряд ли разумно.

Сборка мини-устройства

Схема применения циркулярной пилы.

Перед тем как начать делать мини-пилу, необходимо в мастерской выполнить подготовку полов. Пол в помещении должен быть ровным, чтобы пила во время работы не раскачивалась, т.к. она не имеет тяжелой станины. Раскачивание механизма будет не только мешать рабочему процессу, но и может привести к появлению различного рода травм.

В качестве станины мини-устройства можно воспользоваться любым старым столом и металлическими козлами. Эти элементы нужно соединить между собой при помощи толстой доски (40-50 мм).

Также столешницу можно изготовить из 2 стальных пластин, толщина которых составляет 4-5 мм. Хорошо для этого подойдут и толстые бруски, которые нужно между собой соединить фанерной перемычкой толщиной 25 мм. Между листами/брусками следует оставить зазор 10-15 мм, он понадобится для прохода пильного диска.

Выполняя эти работы, следует добиться получения ровной поверхности и параллельности между внутренними краями пластин. Крепление механизма при этом нужно выполнять таким образом, чтобы циркульная пила находилась в середине подготовленного зазора.

Для крепления пилящего элемента к столу необходимо просверлить на его поверхности отверстия. При помощи болтов нужно произвести его надежное крепление.

Советы самодельщиков

Рисунок 3. Общая компоновка станка.

1. Рабочий стол мини пилы напольного или настольного варианта исполнения можно покрыть сверху листом оцинкованного железа или жести. Это предупредит износ деревянных частей рабочего стола.
2. Поперечные связи рабочего стола лучше делать из уголка размерами 60-80 мм. Горизонтальная полка должна быть направлена наружу.
3. Диск с зубьями должен возвышаться над столом на высоту не более 1/3 его диаметра.
4. Для диска диаметром 350 мм нужен мотор мощностью 1 кВт. Для диска в 170 мм достаточно мощности двигателя 0,4 кВт.
5. Боковой регулируемый упор делают из стального уголка размерами 60-80 мм. Длина его должна быть на 300 мм длиннее стола. Вертикальная полка отрезается симметрично с каждой стороны по длине стола. Горизонтальные части сгибаются вниз буквой U. В нижней их части сверлятся сквозные отверстия, и в них нарезается резьба М8-М10. В эти отверстия вворачиваются соответствующего диаметра болты, которые закрепляют упор-ограничитель на поверхности стола. Лучше использовать болты-барашки.
6. Вал для крепления ножей лучше купить готовый. Можно заказать его изготовление опытному токарю и фрезеровщику. Подшипники рекомендуется подбирать самоустанавливающиеся шариковые двухрядные. Снаружи они должны закрываться крышками от попадания пыли, стружки и опилок.
7. Двигатель подойдет от старой стиральной машины. Можно использовать и другие моторы.
8. Емкость конденсатора Ср = 100 мкФ/кВт, Сп = 200 мкФ/кВт. Они должны быть рассчитаны на напряжение не менее 600 В (рис. 2). SB — это кнопка с самовозвратом.
9. Процедура запуска пилы выглядит так: включается SQ, затем на 1-2 секунды нажимается SB. Двигатель начинает раскручиваться. В течение 5-20 секунд он набирает полные обороты, можно начать пилить.

Читать также: Регулятор для фена своими руками

Собрать маленькую или настоящую циркулярную пилу для дома — мечта многих самодельщиков. Сделать это не очень сложно. Для сборки могут пригодиться как работающие электроинструменты, так и моторчик, который много лет валяется среди железок. Для некоторых двигателей придется подбирать или делать своими руками блок питания, так как они рассчитаны на напряжение в 110, 42 и даже 24 вольта. Лучший вариант — мотор от старой стиральной машинки. Мини пила на его основе вполне способна обеспечить небольшого размера реечками для домашнего хозяйства. Пригодится и болгарка, прикрепленная к простейшему приспособлению.

Главная страница » Как Сделать Пилу Своими Руками Видео

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Монтаж двигателя и завершение работ

Для крепления двигателя ручной пилы следует предусмотреть устройство, передающее вращающий момент. В некоторых случаях дисковые пилы можно устанавливать прямо на вал двигателя, но это снизит мощность всего устройства.

В качестве такого механизма, передающего вращение, можно использовать шпиндель из кареточного механизма велосипеда. Его необходимо срезать при помощи ножовки по металлу. Звездочка тоже потребуется в дальнейших работах.

Статья по теме: Стиральная машина с раковиной в комплекте

Шпиндель требуется оснастить переходной втулкой, которая позволит плотно закрепить на нем режущий диск. Втулку надо прикрепить в нескольких местах, сделать это можно при помощи сварки. На полученный шпиндельный узел крепится металлическая пластина, имеющая толщину 5-6 мм. На валу диска требуется установить звездочку, размер которой будет в 2 раза меньше звездочки на шпинделе. Затем эти звездочки соединяются цепью. Для этого можно использовать обычную велосипедную цепь. Теперь мини-циркулярную пилу можно считать готовой и приступать к ее эксплуатации.

Изготовленная таким образом дисковая пила своими руками будет очень удобна и полезна.

Все сборочные работы не займут много времени. Полученный в итоге механизм позволит ускорить ремонтные работы и сэкономить денежные средства.

Самые лучшие посты

• Как сделать на кухне потолок из гипсокартона своими руками
• Как покрасить гипсокартон: маленькие хитрости
• Подрозетники для гипсокартона: правильный выбор и установка
• Затирка швов гипсокартона: материалы и техника выполнения работ
• Эпоксидная смола, применение
• Как закрыть батарею гипсокартоном, не теряя тепло в комнате
• Ремонт потолков из гипсокартона: устраняем проблему самостоятельно
• Станок производства профилей для гипсокартона: изготовление элементов каркаса

Порядок сборки

Самодельная циркулярная пила своими руками легко может быть собрана при наличии в домашней мастерской ненужной болгарки.

Для произведения полной сборки аппарата нужно подготовить следующие материалы и инструменты:

• болгарка;
• алюминиевый угол;
• гайки;
• металлический прут или труба;
• металлическое полотно;
• упор для скольжения (нужно собрать);
• осевая рукоятка (нужно сделать).

В первую очередь сооружается упор с необходимыми отверстиями. Его конструируют, используя короткие части уголка из металла. Обрезки угла будут располагаться с двух сторон от зубчатого диска.

Для них по бокам необходимо сделать выемки глубиной от 0,2 до 0,5 см. Чтобы нижние кромки уголков не соприкасались с разрезаемым элементом, их следует сгладить.

Детали крепятся сзади и спереди поперечными связками с помощью гаек и болтов.

Видео:

Схема сборки упора не сложная. На корпус надевают металлический хомут, стяжку которого производят снизу устройства.

Затем готовят отверстие, через которое изделие крепят хомутом, для заднего крепления, которое фиксирует упор для последующего скольжения.

В редукторе аппарата высверливают отверстия с нанесенной резьбой, в которые будут крепиться небольшие детали.

В начале работы редуктор разбирается для определения подходящего места, на котором будут выполнены углубления.

Выемки требуются для последующего крепления осевой рукоятки. Если будет использована ручка, расположенная сбоку у обыкновенной болгарки, то выполнить отверстие будет довольно сложно.

Если рукоятка выполнена в виде рога, то дальний ее конец следует расплющить и проделать углубления под ось. В выемки, находящиеся в редукторе, вставляют направленную вперед деталь. Края детали прижимают.

Используя подкладку шайбочек под переднюю часть упора, равняют параметры зазора по всей продолжительности циркулярной пилы.

Если применяется штанга 0,6 см, то понадобятся тонкие шайбочки. На задней части штанги наносят резьбу.

Затем деталь помещают в выемку на рукояти. Теперь приспособление готово к использованию.

В процессе эксплуатации циркулярной пилы нужно соблюдать правила техники безопасности, особенно нельзя пить алкогольные напитки, так как их употребление приводит к нарушению координации.

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке

Важно рассчитать посадочные отверстия, исключить биение.

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом

Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Преимущества переносной пилы

Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

1. На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
2. Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
3. Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
4. Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилойРучная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструментСетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Процесс производства стола

• Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.

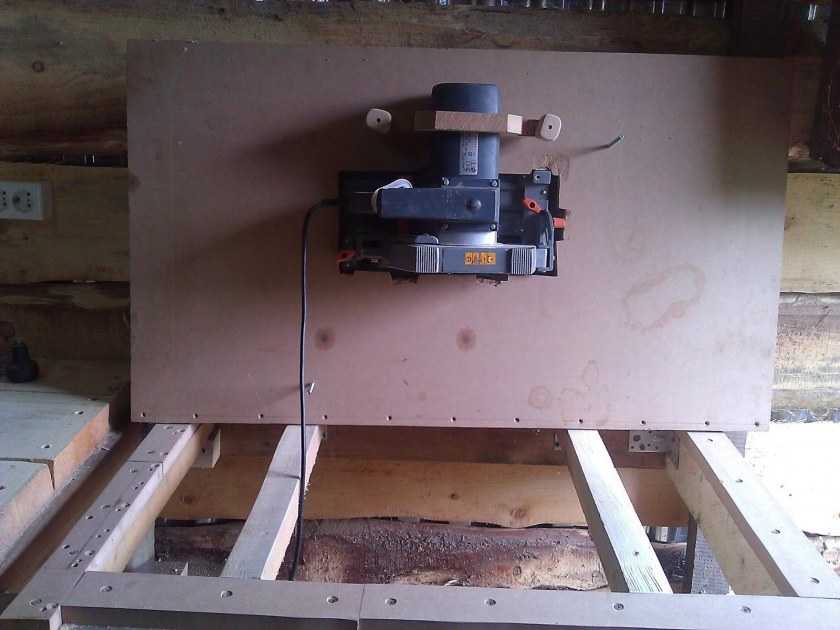

• Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
• В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
• Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
• Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
• Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
• Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
• Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
• Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

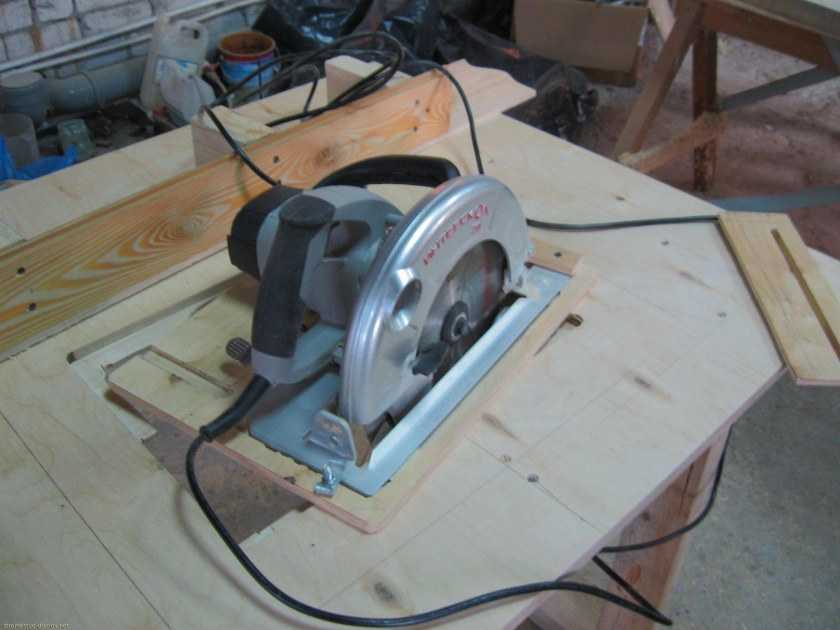

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).
