Станок пила по дереву своими руками

Вырезание шкивов и крепление их на опоры

Механизм натяжения ленточной пилы и шкивы сваривают с применением специального оборудования. Диаметр последних бывает произвольным, но чем он больше — тем дольше пила сможет прослужить без поломок

Однако важно следить за размерами полотен, выбирая соотношение 1/1000 по отношению к диаметрам шкива. Деталь длиной 40 см должна обладать диаметром в 4 мм

Но если соблюдать правила использования, можно будет применять даже узкий шкив для полотен в 6 мм.

При составлении параметров диаметра необходимо учитывать такие принципы:

  • Для начала нужно рассчитать длину окружности шкива, используя следующий алгоритм: Д=3,14* диаметр шкива.
  • Средняя скорость движения режущего диска не должна превышать 30 м/с.
  • На следующем этапе необходимо определить число оборотов — оно составляет 0=30 м/с.
  • Дальше понадобится вычислить соотношение оборотов мотора по отношению к вращениям шкива привода.
  • Развод зубьев выбирается индивидуально в зависимости от назначения и сферы применения пилы.

Чтобы ленточная пила самостоятельно размещалась в центре и не спадала, кромку делают выпуклой, придерживаясь угла в 5-10°.

На шкиве привода с ремнем рекомендуется оставлять небольшую канавку, где будет находиться ремень. Сам шкив обтягивается резиной с велосипеда или автомобильных колес.

Выбранный диаметр должен на 1-2 размера быть меньше диаметра шкива, что исключит вероятность соскальзывания полотна. Верхний элемент фиксируется на подвижном блоке и перемещается в горизонтальной позиции, гарантируя нормальную степень натяжения режущей кромки. Для этого используется механизм натяжения ленточной пилы, в качестве которого может применяться брус под блоком, к которому присоединена пружина. Когда специалист нажимает на рычаг, конструкция автоматически поднимает блок со шкивом, натягивая пилу.

Еще на этом этапе сборки своими руками необходимо позаботиться о способе фиксации рычага в выбранном положении. Подобную задачу лучше решить с помощью болтов, которые находятся на разных уровнях. Посредством пружины будет обеспечиваться оптимальная степень давления, поглощающая напряжение.

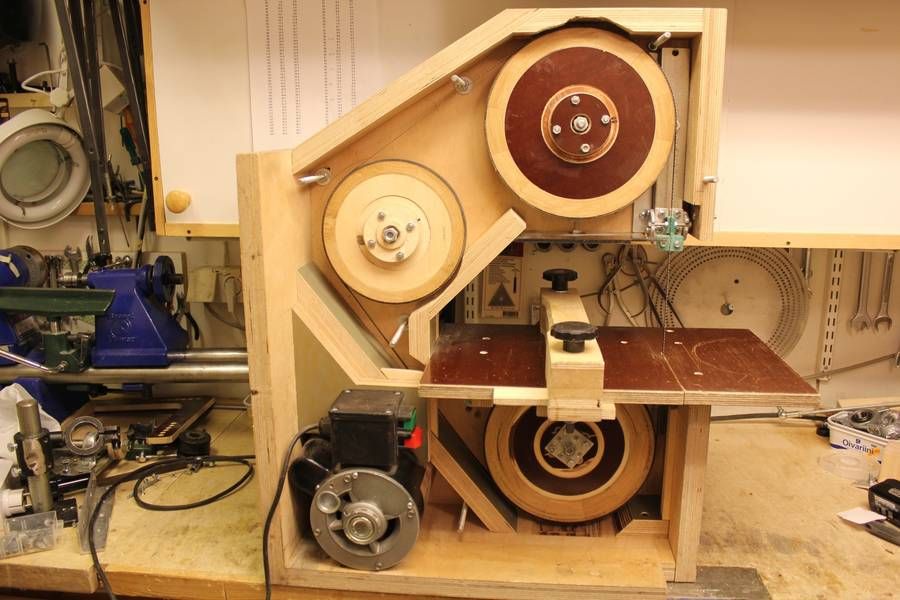

В нижнем блоке закреплено 2 шкива: ведомый и ведущий. Главное — убедиться, что они достаточно сбалансированы, а вероятность появления «восьмерок» во время вращения исключена.

Чтобы закрепить верхний шкив своими руками, лучше задействовать самоцентрирующийся подшипник. Он обеспечивает возможность быстрого снятия и повторного монтажа колес. При этом сами колеса должны фиксироваться с максимальной прочностью, в противном случае подшипники начнут расшатываться.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

  • повышенная виброустойчивость;
  • недопустимо прогибание при нагрузке свыше 50-60 кг;
  • наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

  • клиноременная передача;
  • механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Окончание работы

Сверху шкив стоит закрыть с помощью фанеры, что позволит уберечь полотно при спадении. Благодаря этому пила задерживается в корпусе и не ранит работающих за установкой.

Ременная передача обязательно должна быть защищена защитным чехлом.

Если снизу оборудован сборник для опилок и стружки, то в него лучше поместить ведро или сделать отдельную емкость, чтобы легче было избавляться от отходов.

Крайне важно защитить от попадания разных отходов на ремень передачи. Для того, чтобы это сделать, его следует вывести наружу, подальше от стола, закрыв при этом защитным кожухом

Так же нужно сделать и с двигателем, чтобы предотвратить его загрязнение.

Деревянные поверхности можно обработать с помощью лакокрасочных материалов. Это поможет дереву дольше находиться в эксплуатации, а руки мастера убережет от заноз. Предварительная обработка пропитками, шлифовка и антисептические средства приветствуются.

Такая ленточная пила прослужит долго и поможет выполнить широчайший спектр работ. Главное — соблюдать правила безопасности, не пить алкоголь перед работой и так далее. Тогда работа по дереву превратиться в полезное, эффективное и приятное занятие для любого мастера.

Требования к бытовым циркулярным станкам

Циркулярная пила по дереву Конструктивно самодельная циркулярная пила не должна отличаться от заводских моделей. Они состоят из опорного стола, в центре которого расположена прорезь для пильного диска. Помимо этого, в конструкции присутствуют измерительные компоненты, элементы для фиксации заготовки и для обеспечения безопасности работы.

Перед изготовлением необходимо ознакомиться с основными требованиями к его компонентам

Важно, чтобы они подходили друг другу не только конструктивно, но и по техническим параметрам. Для этого можно взять схему типичной конструкции заводского деревообрабатывающего станка

Комплектация деревообрабатывающего пильного оборудования:

  • стол. Должен обладать достаточной устойчивостью, поверхность столешницы — идеально ровная;
  • силовая установка. Основные параметры электродвигателя для вращения диска — мощность и количество оборотов;
  • дополнительные компоненты. К ним относятся упоры для фиксации деревянной заготовки, линейки для измерения.

Преимуществом самодельных моделей является возможность выбора ее габаритов, производительности и других технических параметров. В процессе составления схемы изготовления можно подобрать оптимальную высоту стола, размеры столешницы, характеристики электродвигателя. Этим не обладает ручной инструмент для деревообработки.

Применение ленточной пилы

После окончания работ по изготовлению ленточной пилы необходимо научиться правильно с ней обращаться. Стоит соблюдать технику безопасности. При определенных обстоятельствах режущее полотно может просто лопнуть. Чтобы находиться возле работающего аппарата, необходимо быть полностью уверенным в надежности крепления.

Необходимо строго соблюдать такие правила эксплуатации ленточной пилы:

  1. при большом размере обрабатываемой заготовки стоит установить на станок пилу с крупными зубьями;
  2. лучше использовать режущие ленты универсального типа. Так пропадет необходимость смены полотна при обрабатывании различных материалов;
  3. до сборки станка стоит выбрать место, в котором он будет располагаться. В этом случае учитывается наличие проводки и размер комнаты. Обязательно, чтобы помещение имело хорошую вентиляцию;
  4. перед началом работ необходимо натянуть ленту для резки. Иначе ленточная пила не будет правильно работать и станет угрозой для здоровья человека;
  5. станок должен выключаться после 2 часов работы. Далее режущая лента обязательно снимается и сутки не используется;
  6. после окончания работ аппарат необходимо хорошо смазывать. Стоит подобрать для станка наиболее подходящее масло;
  7. необходимо каждый день проверять правильный развод режущих зубьев.

Зачем делать её самому?

Предпочтительнее, конечно, приобрести инструмент в специальном магазине, который торгует именно такой техникой. Правда, здесь присутствуют два «но»:

  • Цена, которая может показаться слишком высокой для обычного человека.
  • Функциональность – дело здесь в том, что пила ленточная далеко не всегда входит в список обязательных инструментов для мастерской. Большинство операций можно сделать и без её помощи, а значит, и причин приобретать слишком дорогой агрегат смысла нет.

Вторая причина в основном следует из первой – если бы цена не была слишком высокой, то большинство приобрело бы такой инструмент. Это логично, ведь на нем очень удобно работать.

Виды

Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.

Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.

Ручная

Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.

Используя их, допустимо выполнять следующие задачи:

  • распиливать дерево, двигаясь вдоль волокон;
  • пилить дерево поперек волокон;
  • раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
  • разрезать металл с тонкой и мягкой структурой.

Подобные инструменты отличаются следующими характерными признаками:

  • они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
  • отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
  • как правило, эти модели имеют небольшую мощность;
  • размер распилочного диска в ручных пилах небольшой;
  • глубина пропила данного инструмента также не отличается большой глубиной.

Дисковая

Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.

К таким дополнениям относятся следующие:

  • возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
  • удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
  • защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
  • постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.

Настольная

Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.

Аккумуляторная

Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.

Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.

Ленточная пила своими руками

О том, как сделать ленточную пилу своими руками в интернете можно найти немало материалов, фото и видео. Например, канадский сайт Маттиаса Вандела предлагает чертежи станка практически полностью сделанного из дерева. Но остановимся на чем-нибудь менее экзотическом, что можно сделать как в домашней мастерской, так и небольшом цехе по обработке дерева или металла.

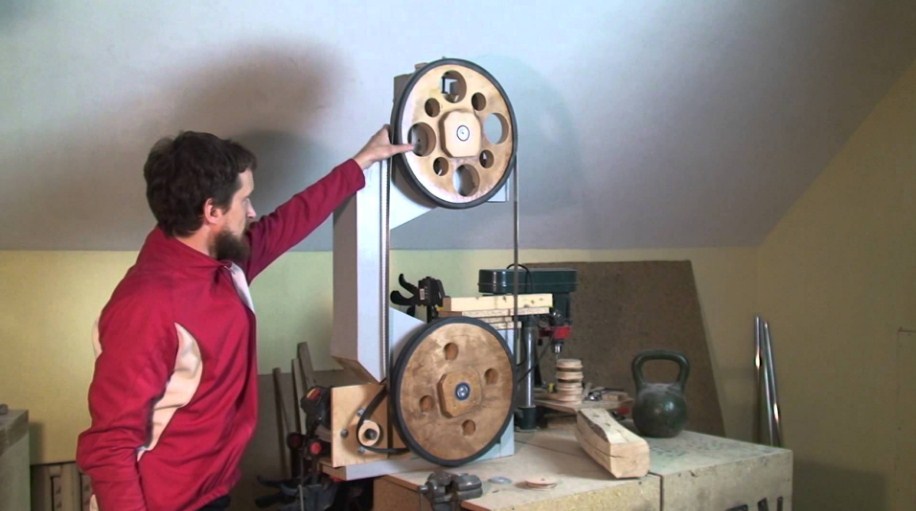

Ленточный станок выполненный из дерева

Изготовление станины

Начальный этап — изготовление станины. Для пилы по дереву она может быть деревянной или металлической, для металла — только стальной. Сварить ее можно из швеллера или уголка. Для небольшой мастерской или цеха это не составляет проблем. Размеры станины подбираются в зависимости от предполагаемых размеров обрабатываемого материала. Нормально пилящий самодельный станок может справиться с деревом толщиной до 350 мм и металлом в несколько сантиметров.

Несущая штанга — швеллер № 8, который приваривается к станине или прикручивается болтами. Он должен быть строго вертикальным и закреплен не менее чем в двух точках по длине, чтобы исключить угрозу отклонения. При закусывании пилы, например (что иногда случается) или пилении материала больших размеров нагрузки возникают довольно большие.

В рабочей площадке делаем пропил под пилу

На станине расположен горизонтальный рабочий стол с пропилами для движения ленты, линейкой, упором, зажимами и прочими приспособлениями для подачи и удержания заготовок. Высота стола от нижних упоров — 0,7-0,9 метра. Высота штанги над столом — 0,6-0,8 м.

В нижней части станины устанавливается асинхронный электродвигатель с конденсаторами запуска, соединенный ременной передачей с приводным шкивом изменяемого диаметра. При необходимости изменить скорость резания, клиновидный ремень просто перебрасывается на другой диаметр. Натяжение ремня обеспечивается пружинным натяжным механизмом.

Чертеж ленточнопильного станка

Монтаж привода

Для привода ленты используются деревянные или металлические шкивы одинакового диаметра (240-260 мм), которые закрепляются на валах, насаженных на подшипники. Нижний шкив соединен валом с приводом двигателя. Валы пильных шкивов закреплены на штанге. Нижний — неподвижно, верхний — в прорези фиксируемого натяжного механизма. Это позволяет использовать ленты различной длины.

От биений ленты станок защищает специальный механизм демпфера, который расположен под рабочим столом. Чертежи этого устройства можно найти в интернете. Иногда можно увидеть ленточные пилы с двумя демпферами — снизу и сверху рабочей зоны. Это оправдано, если станок предназначен для работы с заготовками больших размеров или требуется исключительно высокая точность пиления.

Вал пильного привота

Система смазки и защита

Система смазки (регулируемая), устанавливается над рабочим столом. Масло самотеком поступает на пильное полотно в требуемом количестве, которое для каждого самодельного станка определяется экспериментальным путем.

Все рабочие узлы, где что-нибудь вращается или движется, необходимо защитить кожухами. Лучше всего, сделать их из водостойкой фанеры толщиной от 10 мм. Это обойдется недорого, а шлифованная фанера, покрашенная эмалью, выглядит очень хорошо.

Система пуска — стандартная кнопка с возможностью аварийного отключения. Нижнюю часть станка желательно выполнить в виде тумбочки с широкой дверкой, или даже двумя. Одна служит для отбора падающих опилок, вторая — для доступа к шкивам и регулировки скорости движения ленты.

Вращающиеся элементы закрываем кожухами

Сделать своими руками ленточный станок для опытного слесаря не составит особого труда. Часть необходимых деталей и узлов можно взять от списанных или демонтированных машин собственного предприятия или купить на рынке или и по интернету, часть — изготовить самому. В любом случае, сделанный самостоятельно станок обойдется раза в два дешевле заводского, при том же уровне работоспособности и точности регулировок.

Ленточная пила − поэтапный процесс создания

Как образец, принцип ленточной резки по дереву выглядит так: берется две катушки из-под обычных ниток, продевается и натягивается между ними тоненькая тесьма (лента). Принудительно крутя тесьму, бревно разрезается, а расстояние между тесемками – желаемый размер бруса. Такими пилами удобно резать доски.

Для изготовления ленточной пилы своими руками потребуется:

Принцип работы ленточной пилы.

  1. Выбрать помещение, где она (создаваемая ленточная пила) потом будет эксплуатироваться, желательно площадью не менее 18 м2 (примерно 6х3 м), проверено.
  2. Затем необходимо смастерить рабочую поверхность стола с типичным размером – 42х72 см. Вырезается такой стол из фанерной доски толщиной в 20 мм, далее на поверхность фанерного прямоугольника клеится текстолит. Окантовка стола делается деревянными рейками по периметру. Также стоит предусмотреть специальные пазы для поддержания проводки пилящих полотен. Готовый стол будет представлять собой ящик с размерами 420х720х500, при толщине фанеры в 20 мм.
  3. Подсоединить к столу несущую штангу – отрезок швеллера 8, длиною в 68 см. Полки из практичности желательно срезать около 20 мм. Штангу рекомендовано закрепить к столу кронштейном (уголок 40х40 мм), с помощью 4-х болтов М8. Шкивы привода пил выточить из фанеры, а поверхность их обклеить листовой резиной при помощи полиуретанового клея. Далее шкив пропитать эпоксидной смолой, отшлифовать и покрасить.
  4. При помощи эпоксидной смолы вклеить втулку из дюралюминия, в которой необходимо выточить специальное гнездо для шарикоподшипника. Далее нижний шкив насаживается на ось из стали, которая монтируется в буксу (в ней два шарикоподшипника), ось смонтирована в нижнем конце штанги. На другом конце оси через дистанционную втулку монтируется ведомый шкив ременного привода. После этого производится балансировка ленточных шкивов.
  5. Для гашения колебаний при работе ленточной пилы потребуется установить демпфер. Неподвижная его часть крепится под рабочим столом, а подвижная часть – планка – помогает установить требуемый промежуток при распиле деревянного элемента. Производится демпфер из текстолитовых деталей и крепится на болтах М6. Верхний же демпфер монтируется на станок болтами М5 с помощью кронштейна над поверхностью стола на 105 мм. Только лишь в том случае, если появится потребность, чтобы шкив «бил по диаметру», в других случаях − он будет просто повышать трение ленты.
  6. Из стального угла 100х100 мм установить направляющую. Она станет подавать деревянный брус на распил. На станке шлифуются перпендикулярные плоскости уголка. Устанавливается уголок по краю одной полки, на которой необходимо вырезать 2 паза, чтобы откорректировать зазор между лентой и направляющей планкой. Вырез посередине нужен для повышения ходов планки. В целях безопасности узел верхнего шкива желательно заизолировать защитным кожухом.
  7. Сформировать саму ленточную пилу, то есть пилящую ленту. Этот продукт должен быть очень гибким, изготовлен из холоднокатаной листовой стали (У8 или У10), с толщиной 0,2-0,4 мм (0,4-0,8 для более твердых пород), длиною 1600-1700 мм для габаритов описываемого станка. Перед запайкой ленты в кольцо потребуется вырезать на ней зубья с интервалом в 3 мм. Спайка выполняется с помощью газовой горелки, предварительно место спайки посыпается бурой, а после спайки наносится припой ПСР-40. Дополнительно место спаивания желательно отшлифовать и еще раз окончательно вплотную прижать шов плоскогубцами. Зубья отточить и слегка развести в стороны для наиболее результативного распила.

Такой метод производства ленточной пилы считается кустарным. При работе следует соблюдать меры безопасности, так как в случае разрыва пилящей ленты она отлетает в сторону, поэтому не стоит стоять рядом, когда ленточная пила находится в работе.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

  • Станина или основание;
  • Двигатель – чаще всего это асинхронный электродвигатель;
  • Ременная передача — шкивы и передаточный ремень;
  • Рабочий вал циркулярной пилы;
  • Рабочий стол;
  • Устройства безопасности;
  • Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Необходимые материалы

Технологически, сделать станок довольно просто, поэтому и затраты на него будут минимальными. Вот список, минимального количества материала, который потребуется для сборки станка своими руками:

  • листовой метал толщиной 2 и 5 мм;
  • трубы квадратного сечения;
  • два электродвигателя примерной мощности в 500 и 200 кВт;
  • маховики и ремни (можно использовать от автомобиля);
  • провода;
  • включатель «автомат».

Листовой металл в 2 мм, применяется для обшивки рамы из труб квадратного сечения. Как правило, рама представляет собой сваренный куб, внутри которого из такой же трубы выполнен держатель для двигателя в виде двух поперечных прямых. Размер рамы просчитывается индивидуально, стоит помнить о том, что от размеров зависит площадь рабочей поверхности.

Листовой металл в 5 мм, применяют для изготовления самой рабочей поверхности. Предварительно проделав прямоугольное отверстие для выхода режущего диска. Также делается пропил поперек рабочей поверхности, для настраиваемого направляющего.

Инструменты и материалы для изготовления

Сделать ленточную пилораму своими руками можно только с использованием некоторых инструментов и дополнительных приспособлений. Для ее изготовления потребуется сварочный аппарат.

Конструкция ленточной пилорамы подразумевает использование следующих материалов:

  • уголки размером 100×100;
  • 2 колеса от легковой машины или фанерные диски;
  • несколько ступиц;
  • подшипники;
  • профильная труба;
  • дополнительные трубы размером 60×40 мм;
  • круглая труба диаметром 50 мм;
  • 8 болтов М16;
  • электромотор;
  • кожух из металлического угла;
  • труба 80×40 мм (для каркаса);
  • рельсовые пути для движения;
  • держатель пилорамы;
  • пила;
  • бак с жидкостью для смачивания.

Но одних материалов недостаточно. Для изготовления ленточной пилорамы также понадобятся следующие инструменты:

  • сварочный аппарат;
  • дрель;
  • болгарка;
  • гаечные ключи;
  • измерительные приборы: линейка на 50 см, рулетка, уровень.

Для бытового использования такие большие конструкции обычно не используются. По этой причине их заменяют на мини-пилораму. Сделать ее можно из обычной бензопилы. Такое устройство легко транспортировать в любое место, оно компактно.

Чтобы сделать мини-станок понадобятся уголки, каркас, металлические балки. Начать сборку нужно с рельсов или каркаса, по которому будет двигаться агрегат. В нем просверливаются отверстия, а после устанавливается крепление (болты). Углы у конструкции должны быть прямыми.

К нижней части каркаса необходимо приварить уголки и поставить их на рельсы. Бензопила крепится к верхней части мини-станка.

Завершающей частью изготовления данного устройства является монтаж крепления для обработки древесины.

Сделать конструкцию своими руками можно в гараже, сарае, подсобном помещении.

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

  1. Обработка дерева.
  2. Резка камня.
  3. Работы по металлу.
  4. Распилка синтетического материала.

При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

1 Общая информация

Использование ленточнопильного станка по дереву позволяет проводить распилы своими руками, точностью не уступающие распилу с применением лобзика. Из-за этого их нередко называют ленточнопильными станками лобзикового типа. Принцип работы таких станков был предложен еще в 19 веке и по сей день остается актуальным в сфере деревообработки.

Разумеется, современные модели на голову превосходят первые деревообрабатывающие станки как технологически, так и отличаются конструкционными особенностями, но базовые элементы и принцип работы остался тот же. Основной такой особенностью остается кольцевая пила, которая может выполнять прямые и криволинейные распилы.

Деревообрабатывающий ленточнопильный аппарат может осуществлять как высокоточные резы, так и выполнять черновую обрабатывающую работу. За счет такой особенности, эти станки применяют для столярных целей в мебельных фабриках и разнообразных предприятиях деревообрабатывающей промышленности.

1.1 Применение ленточнопильного станка

Ленточнопильные станки распространены в своем применении с большинством известных строительных материалов. Прежде всего – это работа с деревом, а также с пластиком и пенопластом. В изготовлении мебели такие станки находят свою роль в раскройке длинных досок, имеющих большую толщину, выпиливании отдельных деревянных элементов.

На станке можно выполнять фигурную резку по дереву любой сложности

Помимо дерева, ленточные станки прекрасно справляются с обработкой и резкой металла. Возможны обрабатывающие работы с чугуном, цветными и черными металлами, нержавейки и даже сплавами высокопрочных металлов.

Ленточнопильные станки имеют массу преимуществ, недоступных при использовании других устройств:

  • возможность осуществлять резы заготовок, толщина которых достигает 400 миллиметров;
  • выполнение распилов сложных конфигураций, недоступных для других станков;
  • осуществление распилов криволинейного типа;
  • работы на ленточнопильном станке оставляют минимальное количество отходов в виде пыли и стружек, за счет того, что срез заготовки получается ровный и чистый;
  • ленточнопильный деревообрабатывающий аппарат занимает немного пространства, а также имеет незначительный вес, так что его можно установить на рабочем месте без привлечения специального оборудования;
  • шум пилы не вызывает дискомфорта у оператора станка и не тревожит окружающих, если апарат размещен вблизи жилых домов;
  • простая конструкция устройства позволяет изготовить ленточнопильный аппарат своими руками.

Как подобрать пилу

Безусловно, когда имеется стаж работы, и вы не желаете инвестировать в покупку большие средства, можно изготовить такой станок собственноручно

При приобретении пилы для него примите во внимание:

  1. Покупайте устройство с защитой, которая обязана закрывать диск не только в спокойствии, но и во время работы.
  2. Подбирайте массу и габариты устройства с учетом собственных целей. С объемным взаимодействовать будет труднее, устанете уже после получаса деятельности.
  3. Учитывайте удобство пилы, чтобы при ее помощи вам было комфортно трудиться.
  4. Учитывайте диаметр диска (не больше метки в 0,2 м). Исследуйте размеры разреза – при распиле объемных частей необходимо подбирать размер больше.
  5. Проследите, чтобы вращательный блок и станина были хорошего качества.

Вне зависимости, решили купить заводской вариант или создать пилу собственноручно, с ней должно быть легко трудиться, а результат получаться качественным.

Типы ленточных пил

Перед сборкой ленточной пилы стоит изучить их виды. Специалисты различают такие виды подобных аппаратов:

  1. беззубые ленточные пилы: обладают большой производительностью и способны обрабатывать металлические изделия. Их особенность в том, что они обладают маленькими зубцами. Резка изделия происходит за счет большого нагрева и трения;
  2. зубчатые ленточные пилы: для обработки пластиковых изделий и дерева. Основной особенностью режущих полотен в подобных аппаратах считается их замкнутость;
  3. электроискровые ленточные пилы: используются в основном на больших предприятиях, на которых обрабатывается огромное количество древесины.

Направляющие полотна

Для того, чтобы самодельная ленточная пила не ломалась, а лента при давлении на нее не выскальзывала и не выскакивало из шкива, под затупленный край пилы устанавливаются направляющие. Обычно это делают с помощью роликовых подшипников, которые крепят на деревянные рейки или бруски. При этом подшипники должны как направлять ленту со сторон так и удерживать ее сзади.

Иногда вместо подшипников используются деревянные брусья. Для любого варианта направляющих хорошим дополнением будет дублирование направляющих снизу под столешницей.

Чтобы избежать даже самых маленьких отклонений при работе пилы, направляющие стоит устанавливать максимально близко к обрабатываемым заготовкам. Лучшим вариантом направляющих послужит конструкция со съемными брусьями и их регулируемой высотой.

Заключение

Подводя итоги, хотелось бы обратить внимание на одно очень важное преимущество ленточной пилы по дереву, если она сделана своими руками с использованием чертежей. Все механизмы рано или поздно выходят из строя, но в данном случае вам не придётся вызывать мастера для ремонта, так как вы сами производили эту сборку и устройство станка вам хорошо известно. Но, не следует полностью уповать на свою память – лучше сохранить все рабочие схемы, чтобы использовать их в случае поломки

Но, не следует полностью уповать на свою память – лучше сохранить все рабочие схемы, чтобы использовать их в случае поломки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
