Бензопила husqvarna 340 e

Симптомы неисправностей и поломки, при которых требуется настройка карбюратора.

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

  • двигатель заводится с натугой и практически мгновенно глохнет;
  • расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
  • сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
  • неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
  • значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Ремонтопригодность и степень ухода

Если верить пользователям, которые на собственном опыте испытали эту вещь в деле, можно сказать, что ее обслуживание для опытного техника дело нескольких минут. Возможные поломки обычно связаны с:

  • увеличением числа оборотов мотора, совершаемых на холостом ходу;
  • нарушением механизма остановки цепного полотна;
  • отказом винта малого газа.

Немаловажный момент касается регулировки карбюратора. В данной модели, как и большинстве остальных бензиновых пил приспособлен3-винтовой элемент, где каждый из винтов отвечает сугубо за свою функцию.

Особенность регулировки:

  • L – винт малых оборотов;
  • H – отвечает за высокие обороты;
  • Т – регулировка холостого хода.

Последовательность их налаживания соответствует той последовательности описания, которую мы изложили.

Преимущества и недостатки

Качество и надежность бензопилы Хускварна 340, а также продолжительные двухгодичные гарантийные обязательства отмечены большим количеством положительных потребительских отзывов.

  • В первую очередь — это доступная стоимость. Несмотря на высокий уровень модернизации, реальная цена модели увеличилась незначительно.
  • Установка автоматического карбюратора способствует стабилизации тяговых характеристик, независимо от температурных, нагрузочных и других эксплуатационных внешних факторов.
  • В достаточно широком ассортименте представлены унифицированные с однотипными моделями запчасти, позволяющие с должным качеством выполнить несложный ремонт бензопилы своими руками. Таким образом, удается уменьшить время вынужденных ремонтных простоев до минимума.

Недостатками многие пользователи считают высокую стоимость фирменных расходных материалов, необходимость сложного ремонта в условиях сервисных центров.

В ряде случаев, сервисными специалистами практикуется не согласованная с заказчиком замена изношенных фирменных деталей дешевыми китайскими аналогами. Ценовой диапазон запасных частей китайского производства ниже, но их качество до настоящего времени недостаточное.

При самостоятельном ремонте много проблем создает ведущая звездочка привода цепи, для замены которой приходится полностью демонтировать весь узел сцепления. В инструкции имеет место неполная информация по настройке топливного оборудования.

https://youtube.com/watch?v=EVcz6TOa6hI

Видео: 340-я в работе

К сожалению, бензопила Хускварна модели 340 снята с производства, поэтому предложения по продаже новых инструментов встречаются крайне редко. Последняя зафиксированная цена этой модели — в пределах 14 500 рублей.

В фирменном ассортименте представлены аналогичные по стоимости и рабочим параметрам модели, обладающие повышенной универсальностью и более совершенными рабочими характеристиками.

В частности, используются современные технологии нанесения износостойких защитных покрытий зеркала цилиндра и нагруженных деталей кривошипно-шатунного механизма.

Сфера применения

Мощная, полупрофессиональная бензопила Хускварна 340 может с полным основанием претендовать на статус многоцелевого универсального инструмента.

Данная модель ориентирована на широкий спектр хозяйственных работ, связанных с заготовкой топливной древесины, кронированием фруктовых и декоративных деревьев.

В перечень возможностей инструмента также входит — предмонтажная, поперечная и продольно-радиальная разделка строительной древесины, распиловка пено-и газоблочных строительных материалов.

Наличие специальных насадок позволяет использовать бензопилу в качестве шлифмашины, ледобура, рубанка, компактного и производительного насоса.

Руководство по ремонту и облуживанию

Руководство для мастерских по ремонту и обслуживанию бензопил Husqvarna 340, Husqvarna 345, Husqvarna 346XP, Husqvarna 350, Husqvarna 351 и Husqvarna 353 (www.ru.husqvarna.com, 2003-06-17)Формат: pdf
Размер: 3.05 МбСкачать »
Руководство для мастерских по ремонту и обслуживанию бензопил Husqvarna 340, Husqvarna 345, Husqvarna 346XP, Husqvarna 350 и Husqvarna 351 (www.ru.husqvarna.com, 2002-03-08)Формат: pdf
Размер: 3.43 МбСкачать »
Руководство для мастерских по ремонту и обслуживанию бензопил Husqvarna 40, Husqvarna 44, Husqvarna 340, Husqvarna 344 и Husqvarna 444 (www.ru.husqvarna.com, 1987-04-01)Формат: pdf
Размер: 7.67 МбСкачать »

Неисправности и ремонт бензопилы Husqvarna 340

Переносная пила Husqvarna 340 может выйти из строя в результате неправильного обращения или использования топлива, приготовленного с грубым нарушением рекомендуемых пропорций.

Следствием этому может стать:

  • заливание свечи зажигания – это происходит из-за переизбытка моторного масла в топливной смеси. В результате лишнее масло заливает свечу и другие запчасти , а также засыхает на них, не давая образовывать искру. Устранить эту поломку поможет тщательная промывка и высушивание свечи с последующей вентиляцией цилиндра;
  • засорение воздушного и топливного фильтров – решить эту проблему поможет очистка элементов в емкости с чистым бензином или их полная замена;
  • произвольное отключение мотора, потеря мощности или увеличение объемов потребляемого топлива – устранить каждую из этих неисправностей поможет регулировка карбюратора бензопилы Husqvarna.

Еще одна типичная поломка модели Husqvarna 340 заключается в нарушении зазора между маховиком и катушкой зажигания. Решить проблему можно путем регулировки зазора с использованием специального шаблона.

Чем отличаются бензопилы

Штиль и Хускварна, без сомнения, являются лидерами в сфере производства и продажи цепных пил с бензиновыми двигателями. Благодаря серьезной конкуренции, ежегодно каждая из компаний разрабатывает множество новых технических решений, внедряя которые облегчает и делает более комфортным использование своего инструмента. Например, у Штиль есть такие технические новинки, как:

Система STIHL M-Tronic, которая позволяет легче запускать бензопилу, благодаря полностью электронной системе зажигания. Система самостоятельно отличает холодный запуск от горячего. Также M-Tronic точно выставляет углы опережения зажигания и регулирует количество топливной смеси в момент пуска бензопилы;

фильтр HD2. Этот фильтр изготавливается из полиэтилена, который имеет поры мельче чем у обычного фильтра на 70 процентов. Он отталкивает масло и легко очищается, что добавляет комфорта при обслуживании бензопилы на которой он установлен;

компенсатор

Это специальное приспособление в карбюраторе, которое позволяет работать бензопилой даже при полностью загрязненном воздушном фильтре, причем важной особенностью является то, что пила при этом практически не теряет мощности; катализатор, дожигает несгоревшее топливо, за счет чего выхлоп бензопилы содержит меньше вредных примесей, пагубно влияющих на организм человека.

Если посмотреть технические новинки компании Хускварна, то можно тоже выделить несколько интересных систем:

  • Air Injection (система очистки воздуха) центробежная система очистки воздуха, за счет которой увеличивается интервал очистки фильтрующего элемента;
  • X-Torq Система снижает количество вредных выхлопов и как отмечает производитель, инструмент, оборудованный данной системой, потребляет меньшее количество топлива, по сравнению с аналогичными по объему двигателя бензопилами;
  • AutoTune, это система автоматической настройки оптимальных параметров, необходимых для стабильной работы двигателя. Подробнее о том, как работает система, производитель не указывает.

Если взять две одинаковые по объему бензопилы компаний Штиль и Хускварна, то схожи они будут только тем, что на них устанавливается двигатель внутреннего сгорания, шина и пильная цепь. Но все, даже типовые элементы этих бензопил различаются по размерам, форме и материалам из которых они изготовлены. Причем стоит отметить, что благодаря стараниям инженеров, при одном и том же объеме цилиндров, бензопилы Штиль имеют большую максимальную мощность, что будет заметно при сравнении конкретных моделей бензопил.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

  1. Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
  2. Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
  3. Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
  4. Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта. Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы

Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

рмнт.ру

09.02.17

Модель Husqvarna 372XP – комплектация и области применения

Данная пила получила спрос благодаря возможности интенсивно работать под высокими нагрузками практически без перерывов. Модель отличается высокой износостойкостью деталей, надежным мотором и прочным корпусом.

К основным характеристикам модели относится:

  • Объем цилиндра – 70,6 см3;
  • Мощность мотора – 3,9 кВт или 5,3 л. с.;
  • Объем бачка для горючего – 775 мл;
  • Емкость бака для масла – 450 мл;
  • Возможность использовать оригинальные насадки для бензопилы Хускварна;
  • Рабочий вес пилы – 7 кг.

Данный инструмент хорошо показал себя в лесозаготовительной отрасли и строительстве. Модель комплектуется длинной шиной, цепью, чехлом, инструкцией и гарантийным талоном.

Стоимость ремонта техники Husqvarna*

Эффективное оборудование и многолетний опыт ремонта уборочной техники предоставляют нам возможность восстановить работоспособность электронных плат и прочих важных узлов техники Husqvarna. В результате нам получается её «реанимировать» (починить), а собственника техники избавить от излишних расходов на покупку нового оборудования. Современная техническая оснащенность – это далеко не единственное наше конкурентное преимущество. Инженеры «Servy» проводят недорогую и оперативную диагностику аппарата — бесплатно при дальнейшем ремонте выявленной неисправности в нашем сервисе. Следует отметить, что стоимость ремонта техники Husqvarna чаще всего зависит от конкретной поломки и стоимости нужных для её устранения запасных частей. Мы с полной ответственностью гарантируем, что любое повреждение оборудование и инструмент будет качественно устранено с использованием исключительно оригинальных деталей и материалов. Полная стоимость (цена) ремонта техники Husqvarna оглашается после диагностики и согласовывается с заказчиком по телефону, после проведенной мастером диагностики.

Стоимость ремонта техники Husqvarna от 500 руб.

Наименование работ по техники HusqvarnaСтоимость услуг, руб.*
Диагностика бензо- Газонокосилки Husqvarnaот 700 руб.
Стоимость ремонтных работ бензо- Газонокосилок Husqvarnaот 100 руб.
Диагностика электро- Газонокосилки Husqvarnaот 500 руб.
Стоимость ремонтных работ электро- Газонокосилок Husqvarnaот 100 руб.
Диагностика бензо- Триммера Husqvarnaот 700 руб.
Стоимость ремонтных работ бензо- Триммеров (Бензокос) Husqvarnaот 100 руб.
Диагностика аккумуляторного Триммера Husqvarnaот 500 руб.
Стоимость ремонтных работ аккумуляторных Триммеров Husqvarnaот 100 руб.
Диагностика бензо- Культиватора Husqvarnaот 900 руб.
Стоимость ремонтных работ бензо- Культиваторов Husqvarnaот 100 руб.
Диагностика аккумуляторного Культиватора Husqvarnaот 500 руб.
Стоимость ремонтных работ аккумуляторных Культиватора Husqvarnaот 100 руб.
Стоимость диагностики всех Видов техники Husqvarna
Диагностика Воздуходувки Husqvarnaот 1000 руб.
Стоимость ремонтных работ Воздуходувок Husqvarnaот 100 руб.
Диагностика Бензопилы Husqvarnaот 700 руб.
Стоимость ремонтных работ Бензопил Husqvarnaот 100 руб.
Диагностика Электропилы Husqvarnaот 500 руб.
Стоимость ремонтных работ Электропил Husqvarnaот 100 руб.
Диагностика бензинового бензо- Снегоуборщика Husqvarnaот 1500 руб.
Стоимость ремонтных работ бензиновых бензо- Снегоуборщиков Husqvarnaот 100 руб.
Диагностика Кустореза, Высотореза, Бензоножниц Husqvarnaот 700 руб.
Диагностика Райдера, сад. Трактора Husqvarnaот 1500 руб.
Стоимость ремонтных работ Райдеров и садовых Тракторов Husqvarnaот 100 руб.
Диагностика Мотобура Husqvarnaот 1000 руб.
Стоимость ремонтных работ Мотобуров Husqvarnaот 100 руб.
Диагностика Бензореза Husqvarnaот 1000 руб.
Стоимость ремонтных работ Бензорезов Husqvarnaот 100 руб.
Диагностика др. видов техники Husqvarnaот 500 руб.
Комплексное техническое обслуживание (расходные материалы и работа)от 1200 руб. (от вида техники)

Технические характеристики

Основные и дополнительные технические характеристики бензопилы Хускварна 340 разбиты на группы и приведены на фото ниже:

Двигатель бензопилы X-TORQ не только мощный и экономичный, но и приспособленный к сохранению экологии. У него значительно снижен выброс вредных газов. Это стало возможным благодаря изменению процесса сгорания топливной смеси.

Система запуска двигателя пилы Хускварна модернизирована в сравнении с другими моделями и позволяет осуществлять его легкий пуск при любой температуре.

Воздушный фильтр не требует частой очистки ввиду дополнительного применения центробежной очистки воздуха. Благодаря улучшенной фильтрации продлевается срок службы деталей всего двигателя.

Система автоматической настройки карбюратора Хускварна 340 во время работы обеспечивает возможность отдачи полной мощности двигателем независимо от типа топливной смеси, степени загрязненности воздушного фильтра, температуры и влажности окружающего воздуха.

Экономичность проявляется не только в экономии топлива, но и масла. Оно не подается, в отличие от других типов пил, на смазку цепи в тот момент, когда она стоит на месте.

Антивибрационная система. Все ручки пилы изолированы от двигателя пружинами.

Безопасность достигается наличием тормоза и ограничителя цепи. Тормоз цепи работает в ручном и автоматическом (инерционным) режимах. Цепь, в случае ее разрыва вреда оператору не причинит.

Более развернуто все характеристики пилы представлены в «Инструкции по эксплуатации».

Профессиональные бензопилы

Husqvarna 268

Профессиональный агрегат весом 6,2 кг выдает до 4,4 л. с.

Бензопила Husqvarna 268

Бензопила оборудована всеми необходимыми системами, обеспечивающими длительную эффективную работу: “Эйр Инжекшн”, легкий старт, тормоз, антивибрационные накладки, автоматический маслонасос. Мощность пилы позволяет монтировать направляющие до 60 см.

Husqvarna 353

Бензопила идеальна для длительной эксплуатации, повышенных нагрузок, может работать в экстремальном режиме. Двухтактный ДВС выдает мощность 3,26 л. с.

Бензопила Husqvarna 353

Система  X-Torq позволяет сократить потери в горючем и снизить содержание токсинов в отработанных газах бензопилы. Применяются шины 38 см. Встроен инерционный тормоз, цепеуловитель, демпферная виброзащита, маслонасос. Пила получила системы легкого запуска и очистки Air Injection. Масса бензоинструмента 5 кг.

Husqvarna 359

Масса бензопилы 5,5 кг и оборудована всеми присущими хускварновским профессиональным пилам регалиями: двухтактным двигателем на 3,9 л. с. (X-Torq), облегченным запуском, амортизирующими демпферами, цепным тормозом, системой Air Injection, масляным насосом. Монтируется режущая оснастка 13-20”.

Бензопила Husqvarna 359

Husqvarna 365

Мотор (X-Torq) номиналом 4,6 л. с. позволяет добиться определенной экономии, повышает экологичность бензоинструмента. Задействован клапан декомпрессии. двойная воздухоочистительная система “Эйр Инжекшн”, автосмазка оснастки и система торможения. Рекомендованы к использованию 18” шины. Бензопила имеет массу 6 кг.

Бензопила Husqvarna 365

Husqvarna 372 XP

Этот профессиональный инструмент позволяет развить мощность 5,27 л. с.  ДВС (X-Torq), задействована система “Эйр инжекшн”, “Лоу виб”, цепная смазка, цепной тормоз. Длина шины 45 см. Весит устройство 6,1 кг.

Бензопила Husqvarna 372 XP

Husqvarna 545

Масса агрегата — 4,9 кг, допустимая длина направляющей 13-20”. Бензиновый силовой агрегат X-Torq выдает 3,4 л. с., встроен декомпресор, запуск от пускового тросика. Задействованы системы торможения, виброгашения, очистки воздуха, цепной смазки.

Husqvarna 555

Агрегат весит 5,6 кг. Силовая установка (X-Torq) позволяет получить до 4,21 л. с. Этого вполне достаточно, чтобы закрепить пильную гарнитуру 13-24 дюйма. Бензопила оборудована следующими инженерными новинками: система виброгашения LowVib, двойной очистки Air Injection, подачи смазки, тормозом цепи.

Бензопила Husqvarna 555

Husqvarna 562 XP

Эта бензопила еще более усовершенствована. Ее мотор создан с применением сразу двух инноваций: RevBoost — мгновенный набор оборотов, и X-Torq — чистый выхлоп + экономия расхода топлива.

Бензопила Husqvarna 562

Мощность пилы 4,76 л. с., что позволяет ставить шины длиной 38-71 см. Остальные характеристики стандартные: автоматический маслонасос, тормозная система, виброгашение.

Husqvarna 576 XP

Данная модификация весит 6,6 кг (без режущего узла), двухтактный мотор вырабатывает мощность 5,7 л. с. Могут использоваться пильные шины размером от 38 до 71 см. В остальном агрегат полностью соответствует своей линейке, включая полезные функции.

Бензопила Husqvarna 576 XP

Неисправности бензопилы и их устранение

Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.

Бензопила глохнет на полный газ – как решить проблему?

Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.

Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.

Замена звездочки Хускварна 137

Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.

Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:

  1. Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
  2. Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
  3. Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с  пружинами и кулачками, то придется менять полностью весь диск;
  4. После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
  5. Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.

После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.

Сфера применения

Мощная, полупрофессиональная бензопила Хускварна 340 может с полным основанием претендовать на статус многоцелевого универсального инструмента.

Данная модель ориентирована на широкий спектр хозяйственных работ, связанных с заготовкой топливной древесины, кронированием фруктовых и декоративных деревьев.

В перечень возможностей инструмента также входит — предмонтажная, поперечная и продольно-радиальная разделка строительной древесины, распиловка пено-и газоблочных строительных материалов.

Наличие специальных насадок позволяет использовать бензопилу в качестве шлифмашины, ледобура, рубанка, компактного и производительного насоса.

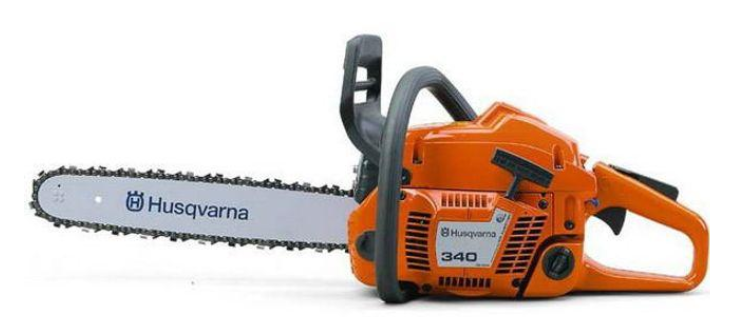

Устройство бензопилы Хускварна 340

Цепная переносная пила Husqvarna 340 обладает сбалансированной заводской конструкцией, хорошим подбором комплектующих и отличным качеством фирменной сборки. Основа инструмента представлена долговечным бензиновым ДВС, состоящего из кованой ЦПГ, внутренние стенки которой покрыты защитным хромированным сплавом, усиленного металлического поршня и доработанной системы выхлопа. Использование фирменных технологий при разработке двигателя позволило компании Husqvarna добиться снижения объемов потребляемого мотором горючего и уменьшения количества выбрасываемых отработанных газов.

Для запуска двигателя бензопила Husqvarna 340 комплектуется крепким ручным стартером, состоящим из катушки, возвратной пружины, троса и пластиковой рукоятки. Детали пускового механизма пилы защищены отдельной накладкой ее корпуса. Для возможности безопасного запуска ДВС зимой производитель оборудовал ее ручным насосом подкачки горючего в цилиндр.

В штатное оснащение бензопилы Husqvarna входит эффективная антивибрационная система, подавляющая колебания от коленвала на рукоятки инструмента. Она состоит из 6 демпферов, равномерно расположенных под боковыми и торцевыми частями мотора.

Для спиливания древесины бензопила Хускварна 340 оборудована прочной пильной гарнитурой, адаптированной под эксплуатацию с высокими нагрузками. Шина и цепь модели выдерживают повышенное трение и высокий нагрев без риска образования трещин или разрыва. За смазку цепи бензопилы отвечает качественный масляный насос, который выделяется простотой в обслуживании и высокой пригодностью к ремонту. Инерционный тормоз используемой цепи мгновенно срабатывает при обратном ударе, защищая оператора и окружающих от травмы.

Цепная пила Husqvarna 340 выделяется удачным расположением органов управления. Включатели и регулировочные тумблеры вынесены на заднюю часть корпуса модели, в то время как рукоятка включения тормоза расположена в средней его части. Это позволяет оператору быстро переключаться между режимами без необходимости остановки двигателя.
