Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

• постоянный уровень масла в резервуаре;
• увеличение нагрузки на двигатель;
• ускоренный износ режущих кромок пильных звеньев;
• характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Читать также: Самодельный споттер для рихтовки

Ремонт дроссельной заслонки

Если бензопила «Partner 350» не запускается, проблема может быть в дросселе. В этой модели он подключается непосредственно к муфте. Когда на двигателе имеется большая нагрузка, он не встает и взрывается. В этой ситуации ремонт пилы должен начинаться с осмотра муфты. Чтобы добраться до него, вам нужно отвинтить защитную крышку модели. Тогда вам просто нужно снять кривошип.

После этого вы можете проверить сцепление и дроссель. В некоторых случаях он вылетает из зажима. В этой ситуации вам не нужно ничего покупать. Однако, если произойдет разрыв, для ремонта пилы потребуется новый дроссель

Чтобы установить его, важно сначала отвинтить зажим. Он фиксируется только одним болтом

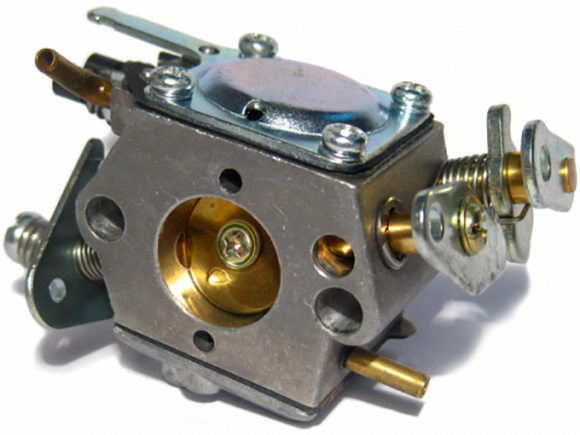

Ремонт карбюратора бензопилы Партнер 340

Частая неисправность карбюратора бензопилы Партнер 340 связана с течью горючего (потеря герметичности). Для начала нужно проверить целостность прокладки между карбюратором и картером двигателя. Если с ней все в порядке, значит дело в герметичности карбюратора.

Для проверки герметичности понадобится манометр. Входное отверстие измерительного прибора надевают на шланг подачи топлива. Затем при помощи груши накачивают в карбюратор определенное количество воздуха. Показания прибора должны соответствовать не менее 0,4 bar. Спустя некоторое время давление снова замеряют. Если оно упало, карбюратору нужен ремонт. Виной тому могут быть следующие причины:

• неисправность управляющей мембраны (в главной камере) или мембраны топливного насоса. Герметичность здесь нарушается вследствие потери формы мембран или возникновения на них дыр. Данная проблема возникает из-за длительной работы или перегрева карбюратора;
• игла не полностью закрывает клапан, т.к. некачественное топливо способствует его засорению. К тому же, со временем изменяется геометрия конуса иглы по причине износа. Сюда же добавим недостаточную подвижность рычага игольчатого клапана на своей оси, когда он изношен или погнут. И его пружина потеряла свою упругость.
• нарушается плоскость лепестковых клапанов в топливном насосе. В результате чего, они плохо прижимаются к опорной плоскости и как следствие, нарушается герметичность карбюратора (насос теряет производительность).

Сбоку карбюратора бензопилы Партнер 340 установлена крышка мембранной камеры. Через отверстие в ней, внутрь карбюратора попадает грязь. Когда она скапливается, мембрана поднимается и поддавливает рычаг игольчатого клапана. В результате чего, рычаг не до конца перекрывает топливный канал, что приводит к переобогащению смеси.

Все вышеперечисленные неисправности, как правило, имеют 2 основные причины: перегрев двигателя (бедная смесь) и засорение карбюратора (недостаточная очистка топлива). Обе проблемы решаются правильной настройкой и своевременной чисткой карбюратора, воздушного фильтра. Не стоит забывать и про качественный фильтрующий элемент для бензина.

Особое внимание при чистке стоит уделить сетке, малейшее ее засорение приводит к нестабильной работе бензопилы. Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект

Вышедшие из строя детали можно заменить, приобретя соответствующий ремкомплект.

Как настроить бензопилу

Регулировка карбюратора бензопилы проводится с целью задания оптимального количества оборотов для эффективной работы инструмента. Выполняется она путем настройки трех основных болтов:

• L — отвечает за настройку нижних оборотов;
• H — верхних оборотов;
• T — настройка холостого хода.

В некоторых моделях присутствует только один винт, последний.

Настроить бензопилу можно только первыми двумя болтами. Если количество оборотов нужно понизить, то их поворачивают по часовой стрелке, если повысить — против. При этом сначала поворачивают первый болт (L), а затем второй (Н).

Дополнительно нужно выставить зажигание. Выполняется эта работа в том случае, если пила не заводится или стала работать с перебоями. Для этого нужно либо заменить свечу, либо исправить обрыв провода.

Также причина может крыться в неправильно выставленном угле зажигания.

Подобная проблема приводит к тому, что искра появляется либо до подачи топлива, либо через большой промежуток после этого. Нужный параметр можно найти в инструкции по эксплуатации бензопилы. Выставление угла зажигания поможет решить проблему.

Устройство бензопилы Партнер 351

Бензопила Partner 351 обладает стандартной конструкцией. В комплектацию инструмента входит надежный бензиновый 2-тактный двигатель, объемом цилиндра 38 см3 и мощностью 1,4 кВт. Для запуска мотора производитель предусмотрел безотказный ручной стартер, сопротивление которого было снижено на 30 %. Современная сборка и компоновка стартера дает возможность запустить бензопилу Партнер 351 в любое время года, оказывая минимальную нагрузку на двигатель и другие механизмы инструмента. За охлаждение мотора отвечает эффективная система принудительной подачи воздуха.

В комплектацию бензопилы Партнер 351 входит долговечная система зажигания и фирменная свеча Bosch WSR 6F. Хорошая сборка системы зажигания и ее оптимальное сочетания со сцеплением делает запуск и работу инструмента стабильнее и эффективнее.

Рабочие органы модели представлены шиной и цепью. За натяжения цепи отвечает отдельная звездочка, расположенная в боковой части модели. Свободный доступ к звездочке дает возможность быстро настроить натяжение цепи без использования инструментов.

Все внутренние запчасти бензопилы Партнер 351 помещены в прочный корпус. Он изготовлен из качественного многослойного полимера, что дает корпусу возможность успешно выдерживать падения с небольшой высоты и случайные удары о посторонние предметы.

Корпус модели продуман таким образом, чтобы дать оператору свободный доступ к основным расходным элементам модели. Благодаря этому вальщик может быстро произвести ремонт инструмента прямо в полевых условиях.

Технические характеристики модели

Бензопила Partner 351 обладает хорошими техническими показателями. Характеристики модели включают:

• мощность – 1,9 л. с.;
• вместительность резервуара для заливки горючего – 380 мл;
• вместительность резервуара для заливки масла – 200 мл;
• рекомендуемая длина используемой шины – 35–40 см;
• шаг цепи – 3/8 «;
• количество звеньев пильной цепи – 56;
• вес в готовом к работе виде – 4,7 кг.

Модель Партнер 351 выделяется скромными габаритами и малым весом. Это дает возможность уверенно использовать ее на высоте без дополнительной страховки для оператора

Важное преимущество инструмента заключается в низком уровне шума. При работе двигателя пилы на максимальных оборотах, этот параметр составляет 106 дБ

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

• В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
• Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
• Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

1. Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
2. Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
3. Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

1. Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
2. Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
3. Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

1. Снимите крышку и очистите запчасти под ней;
2. Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
3. Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
4. Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

• В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
• Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
• Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

1. Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
2. Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
3. Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

1. Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
2. Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
3. Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

1. Снимите крышку и очистите запчасти под ней;
2. Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
3. Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
4. Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Маховик не работает

Маховики в данной пиле ломаются довольно редко. Чаще всего это происходит именно из-за перегрева двигателя. В данном случае ремонт бензопилы «Партнер 350» своими руками нужно начинать со снятия защитной крышки. После этого в первую очередь осматривается двигатель. В некоторых случаях шина может перегореть. Если на ней нет потемнений, значит, можно сразу скручивать маховик.

Для того чтобы его было проще достать, необходимо в первую очередь отсоединить кривошип. Располагается он непосредственно над маховиком. Чтобы это сделать, понадобится крестообразная отвертка. После этого маховик легко можно открутить с панели. Особо внимательно нужно осмотреть его головку. Если она деформирована, значит, маховик придется заменить. В данном случае необходимо в магазине сказать точный диаметр головки.

Бензопила партнер 350: неисправности и их устранение

Одной из главных особенностей данной пилы ее пользователи отмечают долговечность эксплуатации при минимальном количестве отказов. И все же они происходят. Чтобы определить, почему пила перестала работать, нужно произвести элементарную диагностику.

Если пила не заводится, то:

• отсутствует искра на свече;
• не подается топливо;
• не поступает воздух.

Сначала следует проверить наличие искры: выкрутив свечу, присоединив ее к высоковольтному проводу и положив на цилиндр, потянуть стартер. Если искра есть, то почистите и отрегулируйте зазор на свече (0,5 – 0,65 мм). Если ее нет, то нужно менять: либо маховик, либо катушку (магнето). Кроме этого может выйти из строя сама свеча или перебиться высоковольтный провод.

Следующим шагом будет проверка подачи топлива. Для этого нужно отсоединить от карбюратора подающий шланг и проверить его наличие. Отсутствие может означать, что забился топливный фильтр или система подачи. А еще может засориться сам карбюратор.

Если вы не имеете опыта в его ремонте и чистке – доверьте эту работу специалистам.

При ухудшении подачи воздуха пила должна заводиться, но работать будет плохо. Снимите и промойте воздушный фильтр. Ставьте его на место только после полного высыхания.

Если же пила хорошо заводится, работает на холостых оборотах и глохнет при подаче газа – скорее всего забит глушитель. Снимайте, разбирайте, мойте, ставьте на место и работайте дальше.

Легко своими руками вы также можете менять пильную шину и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.

Вот видео полной разборки данной пилы:

А заменить разорванный тросик стартера вам вполне будет по силам после просмотра этого ролика:

Более сложные ремонты бензопилы, связанные с заменой цилиндро-поршневой группы или коленвала, мы рекомендуем поручить специалистам, хотя, если вы хорошо знакомы с двухтактными двигателями, то особого труда вам эта работа не составит, а запчасти для бензопил Партнер – в России не дефицит.

Benzopila-Partner-8

Benzopila-Partner-9

Benzopila-Partner-10

Benzopila-Partner-14

Benzopila-Partner-2

Для увеличения картинки нажмите на ее миниатюру.

Советуем регулярно следить за исправностью группы безопасности: тормоза и улавливателя цепи. Помните, что пилу следует тщательно очищать от мелкой стружки. Она не только может забить технологические отверстия в масляном насосе и других местах, но и препятствовать работе тормоза.

Инструкция по эксплуатации для партнера 350

В  этой инструкции вы найдете не только подробное описание пилы, но и основные приемы работы с инструментом

Хотим обратить ваше внимание, что данная бензопила может работать на бензине АИ95 или АИ92 с добавлением масла для двухтактных двигателей в соотношении 1:50

Почему не заводится бензопила

При возникновении дефектов необходимо проверить исправность составных частей.

Если не заводится новая бензопила, следует проверить наличие и подачу топлива, возникновение искры на свече зажигания, функционирование выпускного клапана, состояние фильтров. Нарушаться может и работа встроенного в топливную крышку глохнущего устройства салуна.

Причиной того, что не заводится китайская бензопила, может стать некачественное оборудование. Возможно наличие различных неисправностей, неправильная сборка. Некоторые товары поступают бракованными. Если осмотр не выявил неполадок, которые возможно устранить самостоятельно, можно заменить пилу по гарантийному талону.

На холодную

Причиной, по которой приспособление не заводится на холодную, часто оказывается нарушение последовательности пуска двигателя.

Следует ознакомиться с инструкцией: производители указывают, как правильно проводить запуск бензопилы.

Чтобы обогатить топливо, следует сначала закрыть воздушную заслонку. После этого производится подсос топлива. Для этого используется специальный праймер. Затем включают зажигание. До первой вспышки двигателя нужно произвести несколько движений стартера. Заслонка открывается, производится запуск устройства. Если последовательность будет нарушена, какой-либо шаг пропущен, возможна неправильная работа.

Если бензопила перестала заводиться, вероятная причина — проблема с топливной системой. Неполадки с запуском могут возникать из-за неправильно отрегулированного карбюратора, засорения магистрали и топливного фильтра. Значение имеет и качество горючего. Если горючее разбавлено водой, прибор плохо заводится или не работает совсем. Смесь должна быть свежей.

Возможной причиной проблемного запуска является неисправность двигателя. Износ или поломка детали приводит к нежелательным последствиям: снижению компрессии в цилиндрах и другим неприятностям. С такими проблемами рекомендуется обращаться к специалистам, поскольку самостоятельно диагностировать и исправить поломку затруднительно.

На горячую

Если плохо заводится бензопила на горячую, следует начинать осмотр инструмента со свечи зажигания. Потребуется также проверка искры на свече.

Чтобы прибор работал исправно должна быть свеча сухая. Когда она мокрая, на контактах не возникают искры. Можно попробовать заменить деталь на новую.

Если искра есть и свеча исправна, попробуйте поискать проблему в топливной системе. Если при визуальном осмотре не удалось обнаружить причину поломки, следует снять карбюратор. Если количество горючего превышает допустимое, устройство не будет работать. Свеча при этом должна быть мокрой. Следует перевернуть свечное отверстие вниз. Если польется топливная смесь, причиной, по которой бензопила не заводится на горячую, окажется избыток горючего.

Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение

Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.

Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.

Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.

Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях

Почему не заводится

Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:

• отсутствие топлива в бензобаке;
• тумблер остановки не переведен в рабочее положение;
• зажат предохранительный тормоз;
• засорен или не отрегулирован карбюратор;
• неисправна система зажигания.

Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.

Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.

К неисправностям топливной системы приводят:

• засорение жиклеров карбюратора;
• засорение топливного фильтра;
• нарушение целостности топливных шлангов;
• неправильная настройка;
• потеря герметичности картера (неисправность сальников коленвала или прокладок картера).

Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.

Двигатель глохнет при нажатии на газ в таких случаях:

• неправильная регулировка или засорение жиклеров;
• срабатывание автоматического тормоза;
• излишнее натяжение цепи.

Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.

Как отрегулировать бензопилу

Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.

Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.

Для регулировки карбюратора на нем имеется 3 винта:

• Т — регулировка холостого хода;
• L — винт количества топлива для регулировки мощности на низких и средних оборотах;
• H — винт качества для регулировки максимальных оборотов.

Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:

1. Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
2. Запустите бензопилу и дайте ей прогреться 10-15 минут.
3. Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
4. Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
5. Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.

Система зажигания, за исключением свечей, выходит из строя редко.

Если не смазывается цепь

Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Как разобрать бензопилу

Ремонт бензопилы можно проводить только после того, как будет выполнена разборка инструмента

Делать ее нужно максимально осторожно, при этом каждую деталь рекомендуется почистить моющим средством и тщательно высушить. Только после этого допускается сборка инструмента

Как снять звездочку

Для доступа к звездочке бензопилы надо:

1. Снять крышку картера, цепную гарнитуру и шину, а затем воздушный фильтр.
2. Выкрутить свечу, вместо которой вставить стопор поршня.
3. Выкрутить муфту сцепления, предварительно установив съемник в отверстие для универсального ключа. Это позволит открыть доступ к звездочке, после чего и последнюю можно снять.

После того как была удалена неисправная деталь, может быть произведена замена звездочки своими руками.

Как заменить масляный насос

Снятие масляного насоса происходит в такой последовательности:

1. Снять цепную гарнитуру, а затем открутить болты, которые фиксируют направляющую цепь к корпусу.
2. Теперь нужно снять насос и разделить его на две части, после чего удалить прокладку и поставить на ее место новую.

Если подобные действия не исправили проблему, то масляный насос нужно заменить. Все действия по сборке нужно выполнять в обратной последовательности.
