Бензопила Тайга ремонт и регулировка карбюратора

Если бензопила Тайга завелась нормально, но глохнет через некоторое время, то следует увеличить подачу воздуха через воздушный фильтр бензопилы

Однако перед этим важно добавить немного топливной смеси, выполнив регулировку карбюратора бензопилы посредством расположенных винтов сбоку инструмента

Осуществлять поворот винта регулировки карбюратора бензопилы, нужно аккуратными движениями, всего на несколько оборотов против или по часовой стрелки, до тех пор, пока двигатель бензопилы не начнёт работать на полную мощность.

При этом такие же действия необходимо выполнять и при регулировке воздушного фильтра бензопилы

Здесь важно найти «золотую середину», то есть когда мощность бензопилы на холостых оборотах не будет слишком малой, а при работе бензопилой, мощности будет хватать под нагрузкой

Технические характеристики

В первую очередь стоит рассмотреть характеристики двигателя и топливной системы. Никто не удивится, что Тайга 214 работает на двухтактном двигателе, чей объем составляет 75 см кубичных. Для цилиндра характерно уникальное расположение – перпендикулярно относительно направляющей шины. Значение частоты вращения на коленчатом валу скромное, оно составляет 7 000 оборотов. Этого вполне достаточно чтобы хорошо справляться с различными задачами.

Инструмент небольшой, но очень мощный. Если запустить инструмент на максимальном вращении, то можно выжать из Тайги 214 3,5 лошадиных сил, что делает возможным использование шины до 38 см в длину.

Важно позаботиться о своем двигателе и об инструменте, выбирая для него лучшее топливо. Как и все двухтактные двигатели бензопил, двигатель модели 214 Тайга нуждается в идеальной смести, которая состоит из качественного бензина и синтетического масла

При этом важно учитываться значение 600 г/кВт, ч, отвечает за расход масляно-топливной смеси. Предварительно стоит изучить инструкцию, чтобы точно смешать смесь и придерживаться рекомендуемого соотношения. В плане строения топливной системы производители не удивляют. Это стандартно фильтр, карбюратор и высококачественная топливная магистраль.

Рассматривая особенности бензопилы Тайга 214, нельзя упускать из виду карбюратор, который оснащен топливным насосом, чья диафрагма работает за счет воздушных импульсов. Регулировать карбюратор просто, ведь на нем установлено несколько винтов, которые помогают выполнить точную настройку. Пара винтов отвечает за минимальный и большой оборот, а третий за холостой ход.

В Тайга 214 можно увидеть интересное дополнение в виде воздушной заслонки. Она оснащена рычагом для контроля, который позволяет оператору быстро проводить настройку подачи воздуха в холодном ходу.

Не обойдется описание особенностей Тайги 214 и без характеристики направляющей шины и цепи. Шина имеет амортизационную вкладку, которая отличается ведомой звездочкой. Благодаря металлическим пружинам и соединениям в виде паза, она прикреплена к основной шине. Благодаря строению работа с инструментом становится простой. Шаг цепи не превышает показателя в 9.3 мм.

Производители решили установить шину с противоположной по отношению к стартеру стороны. Она находится рядом с крышкой тормозной системы, которая имеет крепеж, состоящий из пары гаек. Здесь же можно найти и винт, который отвечает за регулировку натяжения цепи.

В системе зажигания также есть особенности. Благодаря бесконтактной магнитной системе, идеальной работе системы даже на максимальном значении оборотов, бензопила заводится гладко и быстро. Искрообразование идеальное благодаря диодному мосту и катушке генератора.

Плунжерный насос подает масло по магистрали. Насос скреплен с основной звездочкой. В целом подача масла автоматическая и эффективная. Это снижает износ цепи и позволяет эффективно работать с инструментом. Лучшими маслами для смазки считаются те, которые имеют отличные адгезионные характеристики.

Пусковой механизм в данной модели бензопилы находится рядом с маховиков, стартер ручной.

Конструкция карбюратора бензопилы

Карбюратором называется устройство, в котором происходит смешивание топлива с воздухом, и подача этой смеси в цилиндр для сжигания. При сжигании в действие приводится коленчатый вал, с которым соединена ведущая звездочка для приведения в действие пильной гарнитуры — цепи

Отсутствие или неисправность рассматриваемого механизма приведет к неработоспособности инструмента, поэтому важно, чтобы устройство было исправным и отрегулированным

Конструкция карбюратора бензопилы состоит из следующих составляющих узлов:

Корпус цельнолитого типа из алюминиевого сплава. Применение алюминия для изготовления данного механизма способствует облегчению массы инструмента
Диффузор для подачи воздуха, расположенный на стороне входа в механизм
Жиклеры —клапана, которые служат для регулирования подачи смеси
Распылитель — устройство, из которого топливная смесь поступает в камеру сгорания цилиндра
Поплавковая камера — устройство для создания и поддержания определенного уровня топлива

Подробная схема конструкции рассматриваемого устройства изображена на фото ниже.

Устройство бензопильного карбюратора

Настройка карбюратора бензопилы — это важный этап, с которым приходится сталкиваться каждому пильщику. В регулировке бензопила нуждается не только после покупки, но еще и в следующих случаях:

Перед обкаткой инструмента. Как настроить механизм для правильной обкатки бензопилы, описано подробно здесь
После окончания процесса обкатки
После проведения капремонта ДВС
В процессе эксплуатации инструмента, когда возникают неисправности при работе и запуске мотора

В основе механизма имеется 3 винта для регулирования (на некоторых китайских моделях 2 винта), которые являются пультом управления для пользователя. Именно при помощи этих винтов происходит регулировка карбюратора бензопилы самостоятельно и быстро. Отрегулировать важный узел инструмента можно даже в полевых условиях, не прибегая к помощи специалистов.

Об устройстве карбюратора

Карбюратор служит для смешения горючей смеси с воздухом при соблюдении заранее установленных пропорций. Если точные дозы не соблюдаются, исправность работы двигателя оказывается под угрозой. Когда во время смешивания компонентов поступает большое количество воздуха, а топлива недостаточно, то такая смесь считается “бедной”.

Нельзя допускать и перенасыщения, так как при большом количестве топлива по сравнению с воздухом также возможны сбои в работе или износ двигателя. Регулировка карбюратора нужна не только перед первоначальным использованием, но и когда выявляются любые отклонения в его работе. Перед началом работы с бензопилой, не забудьте провести его обкатку.

Конструкция карбюратора содержит стандартный набор элементов, однако может немного меняться в зависимости от производителя. Составные части:

Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства. Или же изучите зарубежных производителей бензопил, таких как Штиль

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Особенности устройства карбюратора китайской бензопилы

Их конструкция и параметры отличаются, в зависимости от того, для бензопилы какой мощности и модели они предназначены. Все они практически идентичны оригинальным карбюраторам по конструкции, но не всегда по качеству. Сегодня нельзя считать все китайские изделия 100% хламом. В свою очередь по качеству их условно можно разделить на три группы:

Некачественные. Используются неподходящие сплавы, которые окисляются, крошатся и ломаются. Нет точности подгонки, калиброванные отверстия не соответствуют требуемым величинам, что ведет к перерасходу или нехватке топлива в камере сгорания. Ответственные детали быстро выходят из строя. Пластиковые детали быстро грубеют или наоборот, размягчаются от бензина и перестают работать. Оси и проволочные тяги гнутся, резьбы креплений срываются. Такие изделия стоят дешевле всех. Их делают на полукустарных производствах, на приспособленном оборудовании. Как правило, они не имеют названия и маркировки.
Карбюраторы среднего качества. Это изделия заводской сборки. Здесь не экономят на сплавах, налажено поточное производство с контролем качества. Это вполне работоспособные карбюраторы, которые могут иметь срок службы даже больший, чем у всей бензопилы.
Качественные карбюраторы. В первую очередь, это изделия мировых производителей, чьи мощности расположены на территории КНР. По географии их можно считать китайскими, но делают их по технологиям фирмы – владельца бренда, дорожащей своей репутацией. Например, в КНР выпускаются японские карбюраторы Walbro.

К тому же среди китайских производителей появились те, которые делают ставку на высокое качество. Они вкладывают большие средства в мощные производства, регистрируют свой собственный бренд и работают на его репутацию.

Конструкция бензопил Тайга

Двигатель на всех пилах Тайга двухтактный с электронной системой зажигания. Карбюратор мембранный Китайского производства. Топливный насос встроен в карбюратор и работает за счет импульсов, поступающих из картера двигателя (стандартная схема для бензопил такого типа).

Поршневая группа изготовлена из сплава алюминия. Рабочая поверхность цилиндра не катанная, и не содержит примеси хрома.

Важно: не добросовестные продавцы для увеличения продаж могут говорить, что поверхность цилиндра у пилы Тайга хромированная, как у профессиональных бензопил Штиль, на самом деле это не так. На всех пилах имеется антивибрационная система, которая реализована за счет установки амортизаторов

В зависимости от модели бензопилы Тайга, амортизаторы могут быть резиновые или металлические

На всех пилах имеется антивибрационная система, которая реализована за счет установки амортизаторов. В зависимости от модели бензопилы Тайга, амортизаторы могут быть резиновые или металлические.

Сразу отметим, что они взаимозаменяемые, т.е. если вы купили пилу с резиновыми, можете самостоятельно установить металлические от другой модели. В принципе, это касается не только амортизаторов, но и корпуса, и некоторых деталей двигателя.

Разница между двигателями бензопил Тайга в объеме ЦПГ, а точнее в размере поршневой группы. Чем больше диаметр поршня, тем больше объем двигателя и соответственно выше мощность бензопилы.

На всех пилах Тайга установлен металлический масляный насос с возможностью ручной регулировки. Во время работы, масло на шину подается автоматически, дозируется пропорционально увеличению оборотов ведущей звездочки.

Самой известной бензопилой Тайга является модель ТБП 4000.

Её мощность 4 кВт, объем поршневой 58 см 3 . Она неплохо справляется с распиловкой деревьев диаметром до 70 см. Длина шины, которая поставляется в комплекте 45 см. Мощности бензопилы достаточно, для того чтобы устанавливать и более длинную гарнитуру, например, 50 см.

Цепь имеет шаг 3/8, толщина звена 1,5 мм. Если правильно переоборудовать, то можно устанавливать цепи с шагом 0,325 и шириной 1,6 мм, что увеличит скорость реза, но снизит его качество.

Топливный бак примерно 0,5 литра. Полной заправки хватает на 30-40 минут непрерывной работы. Пила не экономичная, но если сравнивать с другими китайскими пилами, то расход нормальный.

Бензопила тяжелая, работать на вытянутые руки не получится, поэтому не рекомендуется использовать для обрезки ветвей деревьев. Она подойдет тем, кому нужна бензопила для самостоятельной заготовки дров. Ею комфортно пилить деревья 30-40 см, все, что толще пилится с трудом.

Далее, предлагаем посмотреть видео о бензопиле Тайга ТБП 4000. На нем показана распаковка новой бензопилы, комплектация, сборка и подготовка к работе. Также вы увидете, как правильно заводить ТБП 4000, что для этого потребуется сделать.

Еще одна бензопила, которая продается под брендом Тайга, ТБП-4500.

Особой разницы с предыдущей моделью нет. Основное отличие в мощности двигателя, которая больше на 500 Вт. Также, в стандартной комплектации, пила поставляется с другой пильной гарнитурой, которая имеет шаг цепи 0,325.

За счет чуть большей мощности и другой цепи, ТБП-4500 легче справляется с распиловкой толстых деревьев, но особо разница не чувствуется.

Внешне, отличить модели ТБП-4000 и ТБП-4500 практически невозможно, т.к. они имеют одинаковые габариты, цвет, детали корпуса. Также, при необходимости можно на одну бензопилу установить поршневую группу от другой, тем самым добавить или уменьшить мощность.

В видео ниже показана распаковка бензопилы Тайга ТБП – 4500. Комплектация, сборка новой пилы и подготовка к работе. Параллельно, оператор рассказывает о назначении и характеристиках модели.

Бензопила БП-3850 внешне немного отличается от предыдущих моделей, но конструктивных отличий нет.

Цвет БП-3850 желтый, мощность двигателя 3850 кВт. Она немного легче, вес 5,5 кг. В стандартной комплектации поставляется с шиной 45 см. По отзывам пользователей, бензопила хорошо режет древесину диаметром до 50 см, в не зависимости от её плотности.

Особых улучшений нет, она максимально простая. Дополнительный топливный насос, автоматизированная подача смазки для цепи, безопасный аварийный тормоз цепи, это все чем производитель оснащает БП-3850.

Предлагаем обзор бензопилы Тайга БП 3850. На видео показана новая бензопила Тайга, комплектация, рассказано про характеристики и применение. Обзор снят квалифицированным специалистом по продаже бензотехники.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

забитый воздушный фильтр,
забитые нагаром выхлопные окна и глушитель,
плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

Двигатель заводят и прогревают в течении 5-7 мин.
Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

исключить риск создания карбюратором «бедной» смеси;
минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

винт с маркировкой L – корректирует низкие обороты;
винт с маркировкой H, за счет него проводится настройка высоких оборотов;
винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
Проверка воздушного фильтра и очищение этой детали.
Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

положите бензопилу на ровную поверхность;
сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Описание

Цепные бензопилы Тайга — это качественное отечественное оборудование, которое может быть использовано как в промышленных масштабах, так и в быту. Большинство моделей Тайга производятся на базе металлических деталей, из-за чего их вес больше, чем у аналогов.

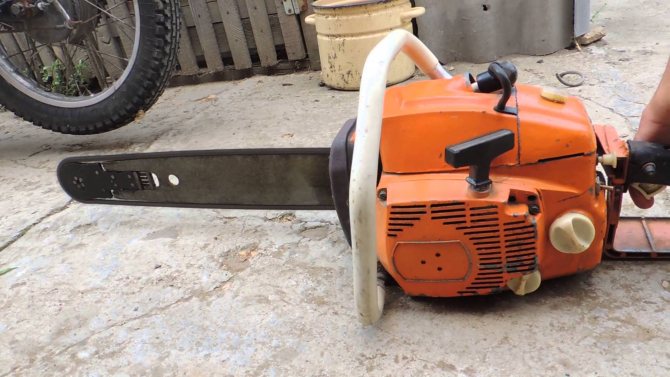

Бензопила Тайга в работе

Большинство владельцев предпочитают бензопилы Тайга, так как они просты в эксплуатации и не требуют дополнительных затрат на ремонт. Заменить все комплектующие или отрегулировать карбюратор можно самостоятельно без обращения в сервисный центр.

Бензопилы Тайга классифицируются:

профессиональные;
полупрофессиональные.

Второй тип предназначается для использования в промышленности и на загородном участке.

Классификация изделий модельного ряда зависит от:

технических характеристик;
веса изделия;
мощности;
качества и производителя комплектующих.

Некоторые изделия линейки бензопил Тайга комплектуются карбюраторами Walbro. Это американская компания, которая специализируется на производстве карбюраторов для различной техники в т. ч. бензопил.

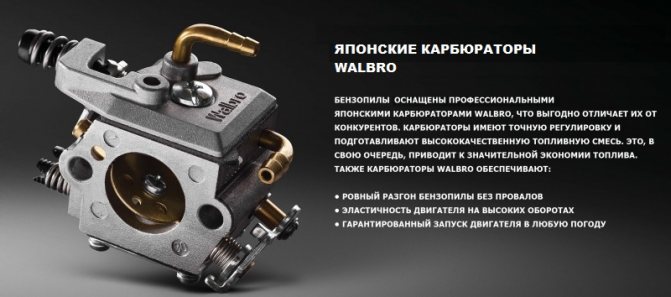

Японские карбюраторы Walbro

Walbro имеет множество дочерних предприятий в разных странах: Мексике, Японии, Китае. Советский Союз при создании бензопил Тайга заключил договор на поставку карбюраторов из Японии. Сегодня поставки карбюраторов Walbro для компании Тайга проводятся из Китая, Японии и США.

Производитель бензопил: СССР, Россия.

Преимущества и недостатки

Бензопила Тайга 245 отличается от современного бензопильного импорта, неприхотливостью к качеству ГСМ, простым обслуживанием, высоким уровнем ремонтопригодности, минимальными эксплуатационными издержками.
В качестве моторного и цепного материала могут использоваться зимние и летние машинные масла отечественного ассортимента.
Минимум пластиковых комплектующих положительно сказывается на механической прочности инструмента, надежности нагруженных узлов и агрегатов.
Пила Тайга не имеет существенных ограничений по эксплуатационным нагрузкам, поэтому может использоваться для работы с плотной и мерзлой древесиной диаметром 300-350 мм.

Недостатком до настоящего времени считается большой, по отношению к аналогичным моделям других брендов вес. Оставляет желать лучшего ресурс цилиндра и шатунно-поршневой группы.

В изначальном фирменном оснащении эта бензопилы марки Тайга оборудована надежным 2-тактным силовым агрегатом, укомплектованным цельнометаллическим коленвалом, хромированным рабочим цилиндром и поршнем с двумя штатными кольцами. Для снижения колебания работающего мотора под ним расположены 6 резинометаллических пружин.

Технические характеристики бензоинструмента Тайга 3650 включают:

мощность ДВС – 4,9 л. с.;
топливный/масляный резервуар – 550/260 мл;
длина шины/шаг цепи – 45 см/0,325″;
вес с гарнитурой и заправленными баками – 6,65 кг.

Эта популярная модель предварительно комплектуется фирменной шиной и режущей цепью, смазка которых происходит под контролем масляной помпы. Ее производительность можно отрегулировать в зависимости от конкретных задач. Натяжение цепи выполняется при помощи отдельно установленного бокового винта.

Все без исключения версии бензопилы Тайга производятся на базе недорогих отечественных деталей и других комплектующих.
Бензопилы бренда Тайга характеризуются неприхотливостью в обслуживании, не требуют применения дорогостоящих моторных и цепных масел.
Относительно большой вес инструмента компенсируется стойкостью к механическим внутренним и внешним воздействиям.
Восстановлению работоспособности неисправного бензопильного оборудования бытового и профессионального класса, способствует высокий уровень ремонтопригодности и большой ассортимент запасных частей.
Отпускная цена фирменных запасных частей и комплектующих в несколько раз ниже стоимости импортных аналогов.

Бензопила Тайга 245

Модель приобрела широкую популярность и признание как среди лесорубов-профессионалов, так и у владельцев небольших приусадебных участков. С ее помощью с легкостью можно распиливать стволы деревьев большого диаметра, заготавливать топливо, проводить обрезку садовых деревьев или кустов, расчищать территорию от зарослей.

Основная часть конструкции пилы состоит из металла, что существенно увеличивает ее вес. Защитный кожух выполнен из ударопрочного пластика. Двигатель бензиновый, двухтактный. Цилиндр выполнен не из каленой стали, что снижает моторесурс. В связи с этим не рекомендуется пользоваться пилой свыше 40 минут без остановки.

Технические характеристики:

мощность – 3,5 л. с.;
шаг цепи – 9,3 мм;
объем бака для горючего – 800 мл;
бачок для масла – 260 мл;
расход горючего – 600 г*кВт/час;
длина шины – 40 см;
уровень шума – 105 дБ;
вес – 8,95 кг;
габариты – 900*280*300.
