CAD, CAM, CAE-системы

Плюсы технологии CAD/CAM

Технологии CAD/CAM получили очень широкое распространение в мировой практике благодаря своим неоспоримым преимуществам, самые значимые из которых выглядят так:

• точность в изготовлении протеза: он идеально прилегает, не нарушает дикцию,
• максимальный комфорт при ношении,
• более продолжительный срок службы конструкции: поскольку зазор между стенками зуба и стенками протеза не превышает 5-10 микрон, то под него не проникают бактерии, и он не расшатывается под давлением,
• возможность работы с наиболее прочными материалами: например, диоксидами циркония и алюминия, дисиликатом лития, лейцитной керамикой, титановыми сплавами,
• автоматизация процесса изготовления, исключение «человеческих» ошибок,
• быстрый процесс восстановления зубов: протезирование возможно провести за 1 день – утром пришли на прием, подготовили зубы и сделали слепки, а вечером вернулись за новой коронкой, вкладкой или виниром, изготовленным по технологии CAD/CAM.

Табл. 3. Результаты обмена данными чертежей между системами

Экспорт	Импорт (шрифт, спецсимволы, типы линий)
КОМПАС-3D	SOLIDWORKS	Autodesk Inventor	AutoCAD
DXF	DWG	IGES	DXF	DWG	IGES	DXF	DWG	IGES	DXF	DWG
КОМПАС-3D	DXF	+-+1	+++	X	+++
DWG	+-+1	+++	–+7	+++
IGES	–+2
SOLIDWORKS	DXF	+++	+++	+++	+++
DWG	+++4	+++	+++5	+++
Autodesk Inventor	DXF	X	X	X	X
DWG	+++4	+++6	+++	+++6
AutoCAD	DXF	X	+++	X	+++
DWG	X	+++	+++	+++

1. Результат взаимного обмена в КОМПАС в форматах DWG, DXF.
2. Результат взаимного обмена в КОМПАС в формате IGES.
3. Результат экспорта из КОМПАС V11 в форматах DWG, DXF в КОМПАС V11 LT.
4. Результат экспорта из Inventor и SolidWorks в КОМПАС в формате DWG.
5. Результат экспорта из SolidWorks в Inventor в формате DWG.
6. Результат экспорта из Inventor в SolidWorks и AutoCAD в формате DWG.
7. Результат экспорта из КОМПАС в Inventor в формате DWG.
8. Для лучшего понимания информации в табл. 1-3 приведена расшифровка основных форматов файлов.

Общее представление

CAD CAM – это уникальная современная технология производства зубных протезных изделий с использованием панорамного компьютерного 3D-моделирования и дальнейшего изготовления протеза на фрезерном электронном оборудовании.

Методика коренным образом отличается от стандартных технологий производства с ручным способом более высокой точностью готовых изделий, скоростью изготовления и удобством эксплуатации.

Процедура включает следующие этапы:

• диагностика с помощью компьютера;
• панорамное моделирование системы;
• производство протеза;
• установка конструкции.

Основная цель CAD CAM ― обработка высокопрочных материалов и изготовление их них качественных протезных конструкций, не вызывающих дискомфорт и имеющих высокие эстетические характеристики.

SolidWorks

Система, пользующаяся меньшей популярностью, нежели предыдущие. В основном это связано с высокими требованиями к производительности компьютера. Тем не менее, SolidWorks обладает интуитивно понятным интерфейсом и некоторыми функциями, недоступными среди продуктов других разработчиков.

Выбор в пользу того или иного программного комплекса делается на основе вдумчивого анализа. Большинство задач способен решить AutoCAD, но иногда требуются специфические функции и ориентация на конкретный рынок. В ряде случаев на первый план выходят стоимость и требовательность продукта, его сложность и наличие квалифицированных специалистов.

Классификация CAD/CAM-технологий.

Все CAD/CAM-системы делятся на два типа:

• «Закрытые системы»;
• «Отрытые системы»

К «закрытым» системам относятся такое оборудование, которое может работать только с определенными расходными материалами, производимыми как правило одной компанией.

Открытые CAD/CAM-системы имеют ряд преимуществ для пользователей:

• Выбор любых CAD/CAM материалов из спектра имеющихся на рынке для фрезерования готовой реставрации;
• Сканер для оцифровки оттиска или оставшейся субстанции зуба, так и фрезеровальный аппарат, выбираются оператором. То есть полученные клиницистом снимки с помощью интраоральной сканирующей камеры одной открытой CAD/CAM-системы могут беспрепятственно использоваться для моделирования в программном обеспечении другой открытой системы и фрезероваться на станке третьей открытой системы другого производителя.

По второй основной классификации все CAD/CAM-технологии разделяют на:

• врачебные;
• лабораторные.

Лучшие компании производители CAD/CAM систем.

Dyamach — Современная конструкция от итальянского изготовителя. Ее отличает повышенная точность и возможность работать и комбинировать различные материалы. Фрезерный станок, обтачивающий изделия в непрерывном режиме, сокращает время выполнения операции. Минусом системы можно считать ее высокую цену в сравнении с аналоговыми версиями других производителей конкурирующих брендов.

Roland — Продукт японских разработчиков, основное преимущество которого – абсолютная бесшумность фрезерного аппарата в процессе обтачивания изделия. Также отмечается повышенная точность в обработке и придании необходимой формы протезам, сделанным из материалов повышенной твердости, например, коронки из циркония. Недостаток – высокая цена оборудования, что ограничивает его применение в отечественных стоматологических клиниках.

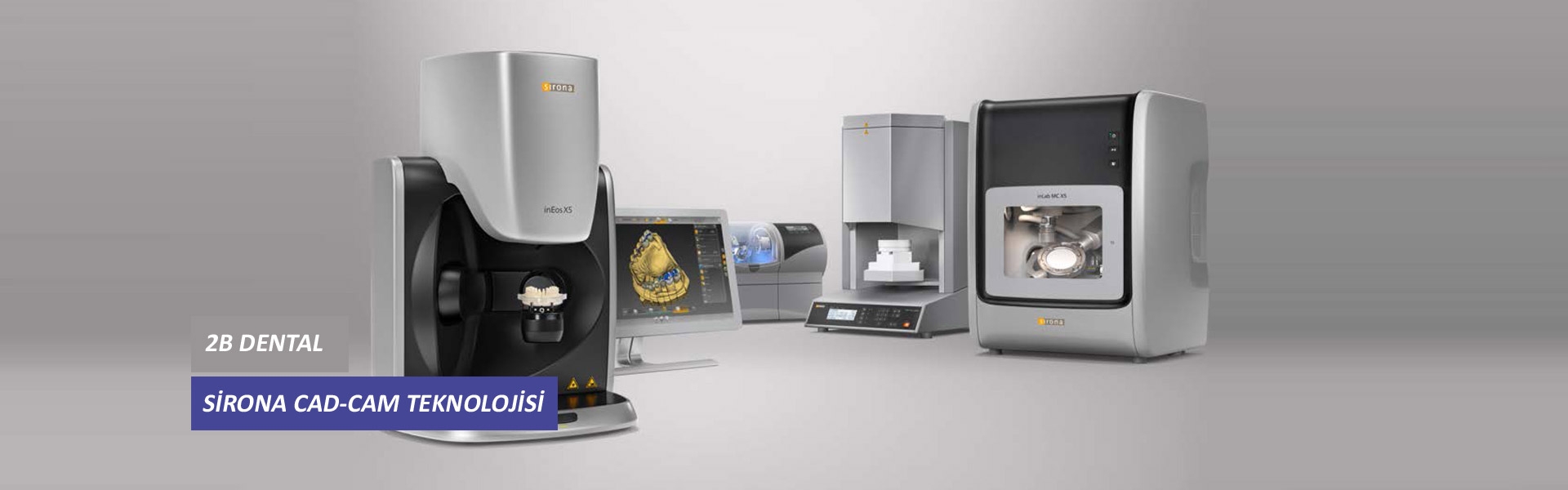

Sirona Dental Systems — Является представителем немецких производителей. Как и все, выполненное в Германии, отличается высоким качеством и соблюдением всех требований стандартов. Относится к оборудованию средней ценовой группы. Аппараты получили широкое распространение в российских стоматологических центрах. Идеальное решение для клиник с небольшой проходимостью и наличием современных лабораторий.

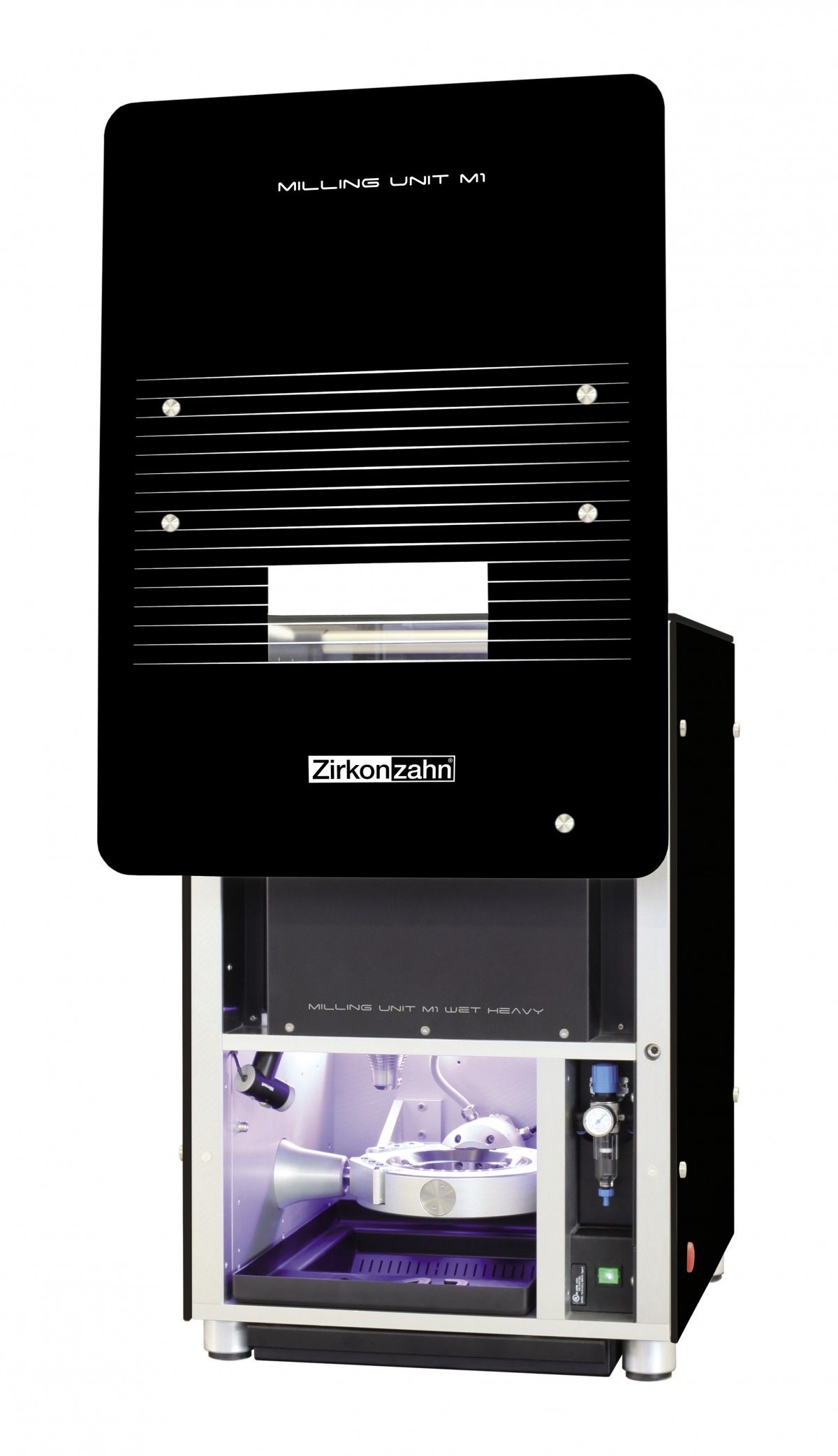

Zirkonzahn — Имеет самую высокую производительность – порядка 1000 единиц моделей ежемесячно. Совместим с внутриоральными сканирующими устройствами. Обрабатывает любые материалы. Относится к продукту среднего ценового сегмента. На европейском рынке с 2009 года. Продукт швейцарских производителей.

WIELAND — Фрезерная машина Wieland имеет массивное шасси и прочную гранитную рабочую поверхность. Предназначена для работы в больших лабораториях и фрезерных центрах. Основное преимущество — встроенный высококачественный жидкокристаллический экран, позволяющий моментальный вывод изображения в процессе обтачивания материала. Комплектуется автономным вытяжным механизмом.

WIELAND — Фрезерная машина Wieland имеет массивное шасси и прочную гранитную рабочую поверхность. Предназначена для работы в больших лабораториях и фрезерных центрах. Основное преимущество — встроенный высококачественный жидкокристаллический экран, позволяющий моментальный вывод изображения в процессе обтачивания материала. Комплектуется автономным вытяжным механизмом.

САМ (Изготовление с использованием компьютерной технологии)

Изготовление с использованием компьютерной технологии — это использование компьютерных систем для управления механизированными инструментами. Это позволяет придавать материалам определенную форму с тем, чтобы создавать из них конструкции и приспособления. Компьютеры, контролирующие механизированные инструменты, могут действовать в соответствии с инструкциями, полученными от системы проектирования с использованием компьютерной технологии. Таким образом, возникает полная интегрированная система. Объект, который необходимо изготовить, конструируется на экране компьютера, после чего проект воплощается в жизнь компьютером же, передающим свои инструкции непосредственно механизированным инструментам.

В отношении постановки пломб стоматология была всегда ограничена определенным ассортиментом доступных технологий изготовления. Пломбирование зубов в одно посещение всегда было ограничено использованием амальгамы для зубной пломбы, кислотно-основными смесями или же полимеризацией смол. Пломбы, изготовляемые в лабораторных условиях, ограничивались выплавляемым модельным литьем, агломерированием фарфоровых пломб и полимеризацией смол. Это очень жестко ограничивало диапазон материалов, которые могли быть использованы. Давая нам новую методику контроля формы объекта, CAD/CAM системы в стоматологии открывают доступ к целым системам новых материалов.

Технология CAD/CAM в стоматологии делает возможным использование керамических материалов с очень хорошими характеристиками и композитных материалов на основе стеклянного вяжущего вещества, которые были произведены в оптимальных фабричных условиях, при соблюдении необходимых технологических характеристик. Такие материалы имеют огромные преимущества перед теми, что используются здесь традиционно.

В сравнении с другими материалами для пломбирования керамические материалы отличаются целым рядом преимуществ. Они могут быть смешаны в такой пропорции, чтобы очень близко соответствовать цвету зуба. Они обладают очень высокой биосовместимостью и очень износостойки

Очень важно также и то, что посредством соответствующей обработки как самой керамики, так и поверхностей зуба, возможно, добиться создания прочной связи, так что пломба и сам зуб станут единым функциональным элементом. Данное преимущество означает то, что поврежденный зуб может быть укреплен, будучи связан с керамической пломбой

Хотя то же самое возможно осуществить также и с композитными материалами на полимерной основе, все-таки эти пломбы по их прочности не могут быть поставлены рядом с изготовленными механическим способом керамическими пломбами.

Особенности CAD систем

Обеспечение может иметь различия и по набору расширений для выполнения задач разного уровня сложности. О наполнении пакета системы можно почитать в инструкции от производителя. К каждому типу с фиксированной периодичностью выпускаются дополнения, вносящие новые процедуры и корректирующие работу платформы.

Можно разделить функционал программ для инженеров и дизайнеров по следующим критериям:

• Сложность модели, которую необходимо создать.
• Количество модулей при производстве макета.
• Тип разрабатываемого объекта.
• Объем трехмерной детали и количество уровней в структуре исполнения.
• Степень автоматизации процесса черчения, производства документов и макетов.
• Вид документов и объем информации, переработанной для их заполнения.
• Цельность процесса производства. Если продукт был сделан не за один запуск программы, требуется либо система большей мощности, либо повторное использование. Последнее противоречит цели использования КАДа – экономии ресурсов.

Универсальным является софт, объединяющий в себе комплексный и интегрированный функционалы. Компании отдают предпочтение им, ведь они подходят для всех сотрудников. Чаще уполномоченные представители фирм заказывают пакеты программ на сайте zwsoft.ru, где опытные сотрудники консультируют клиентов при наличии вопросов и представляют виды программ с их функционалом. Посетители сайта видят обновление версий платформ, а затем принимают решение о том, какой лучше купить.

Существуют платные и бесплатные системы, обновленные версии делятся на такие же подвиды. Вопросы от клиентов и посетителей собраны в разделе «Форум», где ведется диалог между разработчиками и пользователями. Разнообразие профессий, которым необходима автоматизация на начальном этапе работы, велико. Дизайнеры, строители, математики, инженеры, архитекторы, медики, программисты, технологи – всем необходимы узко специализированные платформы, позволяющие работать в определенной сфере.

В каждый тип КАД систем включается набор задач, выполнение которых ускоряет работу человека определенного рода занятий. САПР разрабатывают программисты совместно со специалистами разных областей, на которые рассчитаны узкопрофильные версии приложения. Существует несколько типов таких систем, и разнообразие CAD программ помогает ответить на вопрос о том, что это такое.

• Для математиков и строителей подходят платформы, в которых автоматически происходит геометрическое моделирование. Можно настроить функцию 3D Modeling, если решение задачи этого требует.
• Для этих же специалистов существует усложненная программа с большим набором автоматизации. Двухмерное и трехмерное проектирование может быть подкреплено документацией, данные по которой берутся из характеристик объектов.
• Для архитекторов, дизайнеров и инженеров разработано создание чертежей и дальнейшее проектирование по ним.
• Существует возможность сохранения и печати электронного шаблона на бумаге любого размера.
• Для программистов созданы средства CAE, облегчающие анализ ПО и устранение неполадок в работе операционной системы.
• Для технологов существует специальный набор настроек CAD и САПР, позволяющий контролировать технологическую подготовку процесса производства тех или иных продуктов. Программа автоматически составляет отчет, куда включается процентное соотношение ошибок и успешно выполненных норм.

Подробнее остановимся на системах, которые используют врачи для анализа заболеваний и общего состояния организма

Из чего состоит компьютеризированная система

В комплект CAD/CAM от любого производителя включаются следующие позиции:

• 3D-сканер: он может быть небольшим внутриротовым, т.е. снимает данные непосредственно во рту пациента (и не нужно проходить не очень приятную процедуру снятия обычных оттисков с зубного ряда). Также есть более массивные лабораторные сканеры (сканируют модель, изготовленную по физическому классическому слепку челюстей),
• специализированное ПО (программное обеспечение), компьютер и монитор для стоматолога или зубного техника: оцифрованные слепки загружаются в программу, где создается виртуальный образец. При желании пациент может на этом этапе выбрать цвет и форму будущих зубов, и «примерить» улыбку с помощью программы Digital Smile Design,
• фрезеровальный станок: это может быть сразу несколько станков с разными функциями и возможностями – в некоторых можно изготавливать одиночные коронки или виниры, а в других можно сделать протез для всей челюсти на металлическом или диоксид циркониевом основании. Станки получают все данные непосредственно с компьютера, а участие зубного техника в процессе изготовления почти не требуется.

Настоящие голливудские люминиры Cerinate — 40 000р.

Без обточки собственных зубов, исправляют недостатки и цвет навсегда!Звоните сейчас или заказать звонок

Некоторые производители помимо вышеуказанного оборудования предлагают дополнить CAD/CAM-систему автоматизированными печами для запекания заготовок, вытяжками и т.д. Интересно, что виртуальная модель протеза из диоксида циркония создается примерно на 20% больше, т.к. после фрезерования и в процессе запекания при 1700 градусах Цельсия изделие «усядет» на те же 20%. Конечно, точные «увеличенные» размеры определяются в компьютерной программе, но при участии лаборанта, чтобы избежать ошибок.

КАД/КАМ-системы могут быть закрытого и открытого типов. В первом случае все компоненты комплекса объединяются только внутри своей марки или модели. А открытые способны интегрироваться с программами и оборудованием сторонних производителей.

Структура

Как и любые другие сложные системы, CAD включают в себя несколько подсистем, которые могут быть проектирующими или обслуживающими.

Первые занимаются непосредственным выполнением разнообразных проектных работ. В качестве примера таковых можно привести подсистемы трехмерного геометрического моделирования всевозможных механических объектов, схемотехнического анализа, создания конструкторской документации или же трассировки соединений печатных плат.

Обслуживающие подсистемы предназначаются для того, чтобы обеспечить нормальную работоспособность проектирующих, а их комбинацию довольно часто среди специалистов принято называть системной средой САПР. В качестве типичных обслуживающих подсистем часто используются базы управления проектными данными, всевозможные подсистемы разработки и последующего сопровождения программного обеспечения CASE, а также обучающие, предназначенные для облегчения освоения пользователями технологий, реализованных в CAD.

Структурирование по различным аспектам позволило появиться видам обеспечения САПР, которых сегодня выделяют всего семь:

• техническое, которое включает в себя различные аппаратные средства;
• математическое, объединяющее всевозможные математические методы, алгоритмы и модели;
• программное, представляющее собой компьютерные программы САПР;
• информационное, в состав которого включены базы данных, системы управления этими базами, а также множество другой информации, использующейся в процессе проектирования;
• лингвистическое, выражающееся в виде языков общения между ЭВМ и проектировщиками, языками обмена данными между техническими средствами CAD и языками программирования;
• методическое, в которое входят всевозможные технологии проектирования;
• организационное, выполненное в виде должностных инструкций, штатных расписаний и прочей документации, при помощи которой осуществляется регламентирование работы проектных предприятий.

Стоит отметить, что вся совокупность информации, которая применяется в процессе проектирования, специалистами называется информационным фондом CAD. База данных представляет собой упорядоченную совокупность информации, в которой отражаются различные характеристики объектов и их взаимосвязь в определенной предметной области. Доступ к базе данных для изучения, записи и последующей корректировки данных проводится через СУБД, а совокупность СУБД и БД принято называть БнД, то есть банк данных.

Сноски

Таблица 1

№ п/п	Подзадачи
1	Плоское моделирование
2	Черчение
3	Объемное моделирование
4	Создание объемных сборок
5	Создание чертежа по трехмерной модели
6	Генерация технологической документации
7	Редактирование сканированного изображения
8	Средства созданий прикладных САПР
9	Механообработка по 2D-модели
10	Механообработка по 3D-модели
11	Фрезерование 2x; 2,5x
12	Фрезерование 3x
13	Фрезерование 5x
14	Фрезерование многопозиционное
15	Электроэрозия 2x, 4x
16	Точение
17	Сверление
18	Адаптация системы к станочному парку
19	Поддержка отечественных стандартов
20	Поддержка пользователей «горячей линии»

Рис. 1. Тест «Черчение»

Рис. 2. Тест «Объемное моделирование»

Рис. 3. Тест «Объемная сборка»

Рис. 4. Тест «Плоское фрезерование»

Рис. 5. Тест «Объемное фрезерование»

Таблица 2

Возможности	ADEM v 6.0	AutoСAD v. 2000	CADDS 5	Компас v. 5.0	ProE v. 2000i	SolidEdge v. 6.0	Solid- Works v. 99	T-FLEX v. 6.2	Unigraphics v. 15	MicroStation Modeler 95
Плоское моделирование	+	+	+	±	±	±	±	±*	+	+
Черчение	+	±	±	+	–	–	–	±*	±	±
Объемное моделирование	+	±	+	–	+	+	+	±*	+	±
Создание объемных сборок	±	±	+	–	+	±*	±*	±*	+	+
Создание чертежа по трехмерной модели	+	±	+	–	+	+	+	±	+	±
Генерация технологической документации	+	–	+	–	–	–	–	–	+-	–
Редактирование сканированного изображения	+	+	–	–	–	–	–	–	–	–
Средства созданий прикладных САПР	±	+	+	±	+	+	+	±	±	+
Механообработка по 2D-модели	+	–	+	–	–	–	–	–	–	–
Механообработка по 3D-модели	+	–	+	–	+	–	–	–	+	–
Фрезерование 2x; 2,5x	+	–	+	–	–	–	–	–	±	–
Фрезерование 3x	+	–	+	–	±	–	–	–	+	–
Фрезерование 5x	±	–	+	–	±	–	–	–	+	–
Фрезерование многопозиционное	+	–	+	–	±	–	–	–	+	–
Электроэрозия 2x, 4x	+	–	+	–	–	–	–	–	+	–
Точение	+	–	+	–	–	–	–	–	±	–
Сверление	+	–	+	–	±	–	–	–	+	–
Адаптация системы к станочному парку	+	–	+	–	–	–	–	–	±	–
Поддержка отечественных стандартов	+	±	±	+	–	–	–	+	–	–
Поддержка пользователя	+	–	+	+	±	±	+	+	±	+

+ реализация соответствующей функции достаточна для решения задачи;

± неполная возможность использования или функциональная особенность, требующая доработки;

– отсутствие данной возможности в системе, либо функциональность не соответствует современным требованиям;

* создание объемных сборок производится не в 3D-моделировщике, а в специализированных модулях.

Таблица 3

Техно- логические переходы	ADEM v 6.0	AutoСAD v. 2000	CADDS 5	Компас v. 5.0	ProE v. 2000i	SolidEdge v. 6.0	Solid- Works v. 99	T-FLEX v. 6.2	Unigraphics v. 15	MicroStation Modeler 95
ПБ	±	±	+	–	+	+	+	–	+	+
КБ	+	+	–	+	±	–	–	+	–	±
ТБ	+	±	–	±	–	–	–	±	±	–
ЧПУ	+	–	+	–	–	–	–	–	+	–

Таблица 4

I группа (проектирование)	II группа (выпуск КД)	III группа (ЧПУ)
ADEM CADDS MicroStation Modeler 95 ProE SolidEdge SolidWorks Unigraphics	ADEM AutoCAD Компас MicroStation Modeler 95 T-FLEX	ADEM CADS Unigraphics Компас

Классификация САПР

Для более укрупненного описания систем автоматизированного проектирования принята классификация САПР по набору определенных отличительных особенностей. В отечественной практике применяется ГОСТ 23501.108-85, выделяющий среди таких особенностей тип, разновидность и сложность разрабатываемого объекта, уровень автоматизации и ее комплексность, номенклатура подготавливаемой документации, а также сложность структуры технического обеспечения.

Международные стандарты рассматривают такие комплексы в аспекте отраслевого и целевого назначения.

По отраслевому назначению

Признак классификации по отраслевому назначению отчасти перекликается с отечественным типом объекта проектирования и подразделяет все САПР на:

• Машиностроительные — позволяют выполнять разработку элементов механических систем, а также создавать из них сборки, получая сложные механизмы.
• Приборостроительные — используются для создания радиоэлектронного оборудования, интегральных микросхем и трассировки печатных плат.
• Архитектурные — применяются в промышленном и гражданском строительстве, позволяют моделировать конструкции зданий и сооружений.

Следует отметить, что приведенная классификация несколько условна и не охватывает весь перечень отраслей, в которых применяются САПР. Комплексы не попавшие в общепринятую классификацию, трактуются стандартом как «Прочие».

По целевому назначению

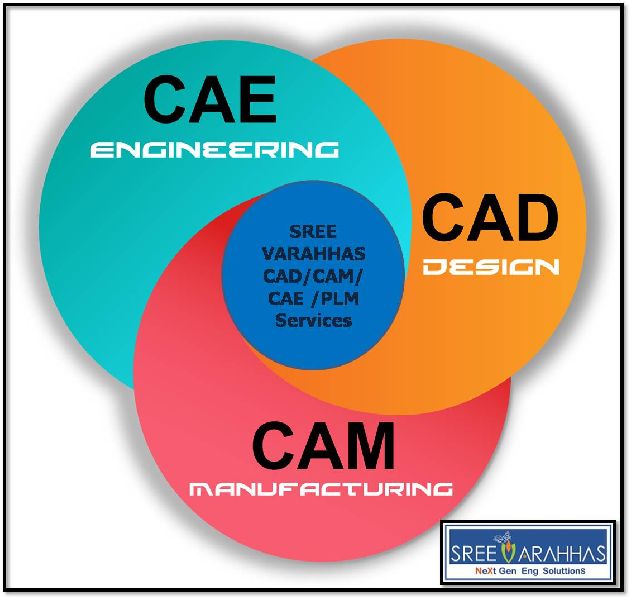

Согласно данному классификационному признаку различают CAD-, CAE- и CAM-системы.

• CAD-системы объединяют в себе инструментарий конструирования различных деталей, подготовки чертежей, спецификаций и сопутствующей документации. Большинство современных программ обладают функциями создания 3D-моделей, используемых в CAM и CAE-системах.
• CAM-системы позволяют выполнять технологическую поддержку производства изделия. Примером может служить генерация управляющей программы для станков и обрабатывающих центров с ЧПУ.
• CAE-системы обладают обширными средствами поддержки математического анализа. С помощью них моделируют и прогнозируют процессы в области теплотехники, гидравлики, механики; выполняют сложные расчеты с использованием расширенного математического аппарата. CAE системы позволяют оценить работоспособность проектируемого изделия до его производства.

Подробнее о том, что представляет собой CAD/CAM

Как можно понять из названия, данную систему можно подразделить на две:

• CAD – это способ организации автоматического создания 3D-модели с использованием специального компьютерного ПО;
• CAM – непосредственно производство указанного изделия при использовании заранее построенного трехмерного шаблона.

С помощью таких систем разрабатывают модели зубных протезов, а затем производят их

При использовании в работе данной системы используется следующее специализированное оборудование.

Оборудование	Описание
Сканер	Его используют для того, чтобы выполнить виртуальную модель челюсти и зубов пациента в 3D. Такие сканеры можно подразделить на те, которые снимают цифровое изображение непосредственно в ротовой полости, и те, которые оцифровывают заранее подготовленный гипсовый слепок.
Компьютер с предустановленной программой	Снятую сканером модель челюсти обрабатывают посредством специализированного ПО, где моделируются виртуальные протезы для поврежденных зубов и последующая реставрация. Чем-то это напоминает редактор создания трехмерных изображений. Врач, работающий с таким обеспечением, самостоятельно задает форму, рельеф и прочие необходимые параметры для будущей модели зуба. Процесс происходит, как правило, в автоматическом режиме. По окончании проектирования модели файл с данными о ней отправляют на фрезерный станок.
Фрезерный станок	Он автоматически вытачивает готовый продукт по модели, разработанной компьютерной программой. В него закладывается материал, из которого будет изготовлена коронка или винир — обычно это керамика, оксид циркония или металл. Причем оксид циркония наиболее предпочтителен для работ такого рода, поскольку он лучше воспринимается организмом (его биосовместимость даже выше, чем у золота), не вызывает аллергических реакций. Существуют исследования, которые подтверждают это.

При изготовлении протезов с помощью таких систем используется специальное оборудование

При этом список изделий, которые можно выполнить с помощью данной системы моделирования, не ограничивается каркасом для коронок из оксида циркония.

Существуют стандарты размеров прилегания края имплантатов, установленные английской компанией Renishaw:

• 0-19 мкм – самый лучший уровень краевого прилегания;
• 20-39 мкм – хороший уровень;
• 49-79 мкм – прилегание удовлетворительное;
• 80-119 мкм – пограничный приемлемый уровень;
• более 120 мкм – максимально допустимый уровень, чтобы конструкция выполняла свои функции.

Достоинства и недостатки методики

К преимуществам систем специалисты относят:

• сжатые сроки изготовления изделия – нет необходимости выполнять процедуру снятия слепка, что позволило провести реставрацию зубной единицы за одно посещение стоматолога. В процессе протезирования рекомендована местная анестезия и только на этапе подготовки органа к предстоящему вживлению конструкции. Исключение составляет установке керамических мостовидных систем цельного типа – их ставят за два посещения;
• возможность увидеть результат заранее на мониторе компьютера. Кроме того, пациент может подобрать оттенок, максимально подходящий по цвету к природным органам и врач выберет детальную форму модели;
• работа под ключ. Использование компьютерных программ и современных инновационных технологий позволило там, где раньше в течение первого визита только ставили пломбу, теперь завершить все манипуляции под ключ. Материал разрешает смешивать керамические элементы в необходимых концентрациях и получить в результате отличную их совместимость, гипоаллергенность и высокие сроки эксплуатации;
• каркас довольно тонкий – не более 0,4 мм, что избавляет от необходимости обтачивать зубы, их лишь слегка шлифуют, создавая шероховатый рельеф, усиливающий сцепление материалов;
• отсутствие появления затемнений в местах, граничащих с коронками, в составе которых есть металлические сплавы;
• возможность качественно обработать пломбу и поверхностную часть эмали так, что они будут выглядеть цельно;
• фрезерные реставрации – это высокая износостойкость коронок, прочность и длительные сроки эксплуатации;
• возможность корректировать и подгонять систему;
• исключение погрешностей. Поскольку в процессе производства детали человеческий фактор задействован по минимуму, следовательно, и вероятность ошибки практически исключена;
• высокая точность на всех этапах изготовления изделия, обеспечить которую способны только современные компьютерные технологии;
• устройства, изготовленные подобным образом, не взывают физического дискомфорта, не наносят механической травмы мягким тканям десны и почти не деформируются в процессе эксплуатации, в отличие от аналоговых версий, изготовленных ручным способом.

Это интересно: Съемные зубные протезы на замках: какие лучше, нового поколения без неба

Есть у технологии и свои минусы:

• не каждый вариант протезирования можно выполнить по данному методу, и насколько оправдано применение CAD CAM, врач решает индивидуально;
• в отдельных случаях готовый результат может отличаться от компьютерной версии – системы могут отличаться по цвету и выглядеть не совсем естественно;
• достаточно высокая стоимость услуги, что ограничивает ее применение пациентам с низким уровнем достатка.

PTC Creo

Система 2D и 3D параметрического проектирования сложных изделий от компании PTC. САПР PTC Creo широко используется в самых разных областях проектирования.

Выгодные отличия системы от конкурирующих решений:

• Эффективная работа с большими и очень большими сборками
• Моделирование на основе истории и инструменты прямого моделирования
• Работа со сложными поверхностями
• Возможность масштабирования функциональности системы в зависимости от потребностей пользователя
• Разные представления единой, централизованной модели, разрабатываемой в системе
• Тесная интеграция с PLM-системой PTC Windchill.

NX – флагманская система САПР производства компании Siemens PLM Software, которая используется для разработки сложных изделий, включающих элементы со сложной формой и плотной компоновкой большого количества составных частей.

Ключевые особенности NX:

• Поддержка разных операционных систем, включая UNIX, Linux, Mac OS X и Windows
• Одновременная работа большого числа пользователей в рамках одного проекта
• Полнофункциональное решение для моделирования
• Продвинутые инструменты промышленного дизайна (свободные формы, параметрические поверхности, динамический рендеринг)
• Инструменты моделирования поведения мехатронных систем
• Глубокая интеграция с PLM-системой Teamcenter.

Плюсы и минусы данной технологии

CAD/CAM в стоматологической практике и протезировании зубов являются очень востребованными в современных клиниках, так как обладают следующими преимуществами:

• анатомическая точность;
• возможность изготовления из материалов высокой прочности (к примеру, титана или упомянутого диоксида циркония);
• можно использовать в работе с наиболее запущенными случаями;
• возможность врачебной ошибки минимизирована;
• следовательно, практически исключен человеческий фактор;
• высокий комфорт ношения, коронка садится идеально;
• нулевой уровень травматичности.

У таких технологий есть немало преимуществ

Врач может продемонстрировать цифровую модель пациенту, и тот будет сразу проинформирован о том, как проходит процесс изготовления и имплантации и как будет выглядеть результат.

Протезы, изготовленные таким методом, практически не деформируются и не меняют местоположения. Высокая точность изготовления – около 25 мкм (сравним с ручным литьем – у него точность обычно 100 и более мкм).

К сожалению, главным недостатком использования этой технологии можно назвать высокую стоимость. Однако это отличная инвестиция в собственное здоровье, учитывая повышенную надежность и отсутствие вреда для организма.

Главный недостаток изготовления протезов таким способом – высокая стоимость

Примеры программ системы автоматизированного проектирования

Профессия современного разработчика требует серьезного обучения. Преподают САПР в профильных ВУЗах. Однако базовое образование не является гарантией успеха. Сектор активно развивается. Регулярно появляются новые продукты на рынке, требующие изучения и навыков работы. Становится нормой прохождение курсов повышения квалификации для инженера. Разработчики ПО идут на встречу пользователям их продуктов. Платные программы включают в себя важную опцию — возможность пользоваться поддержкой и обучаться приемам работы.

Для того, чтобы узнать все графические возможности ПО необходимо время. Многие разработчики предлагают воспользоваться бонусом для обучающихся. Так лидер рынка компания Autodesk дает лицензию для студентов на три года при пользовании 3ds Max. По функционалу программа конструирования почти такая же, как дорогостоящая профессиональная версия. Стоимость базового пакета Autodesk 3ds Max на текущий период времени составляет более 60 000 рублей для одного пользователя. Сумма большая даже для действующего инженера. Обычно такую продукцию закупает предприятие.

Потребности в 3d моделировании испытывают не только крупные предприятия. Сегодня востребовано трехмерное проектирование у индивидуальных предпринимателей и просто любителей. Для осуществление задуманных идей им нет необходимости приобретать продукцию с набором функций, необходимых в высокотехнологичных отраслях. Можно найти программы для проектирования за более умеренные деньги, либо воспользоваться бесплатными версиями с ограниченными возможностями.

Проектировщикам, работающим в системе САПР хорошо известен пакет AutoCAD. Уже много лет он пользуется заслуженным уважением за возможность реализовывать идеи достаточно простыми, интуитивно понятными инструментами. Поддерживается возможность работать как в двухмерном, так и в трехмерном пространстве. Сохраняются проекты в стандартной форме САПР. Стоимость продукта позволяет приобретать его средним и малым компаниям. В качестве опробования производитель дает возможность 30 дней пользоваться программой бесплатно. За это время специалист с базовым образованием научится пользоваться основными функциями и решить, стоит ли ее покупать или нет.

К профессиональным продуктам относят и Pro/ENGINEER от американского разработчика Parametric Technology Corp. Оригинальный движок программы отличается высокой производительностью и качеством. Есть возможность вывести проект в фотореалистичном изображении в хорошем разрешении. Известен специалистам в области инноваций французский бренд CATIA. Продукт полностью интегрирован с системами CAD/CAM/CAE и может использоваться в различных областях производственной деятельности, от машиностроения до строительства.

Активно продвигается на рынке отечественная разработка компании «Аскон» программа трехмерного проектирования «Компас». Классический вариант опций для создания CAD проектов. Интерфейс, описание, помощь на русском языке, что становится причиной растущей популярности. Поддерживается функция создания текстовых и графических документов по стандарту ЕСКД. Программа проста в обучении и пользовании.

Нельзя не упомянуть ПО SolidWorks. Программа адаптирована для широкого использования на средних по мощности компьютерах. Не самый богатый функционал, но имеющихся возможностей вполне хватает для реализации достаточно сложных проектов. Программой пользуются и крупные предприятия. Производитель предлагает линейку продуктов разного назначения для решения всех задач в системах CAD, CAM, CAE. Ядром графического проектирования является собственная разработка Parasolid, которая имеет как плюсы, так и минусы.
