Cборка электрощита для частного дома 380в 15квт: распределительный, уличный

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Данная статья содержит мой опыт по монтажу своими руками трехфазного щита учета (380В) под требования “Ленэнерго” и не призывает граждан без допуска к работе с электроустановками экспериментировать с электричеством – это опасно.

мой опыт изготовления щита учета

В предыдущей статье мы разбирали Технические условия на подключения к электросетям, так сказать с точки зрения теории. Эта статья посвящена непосредственно практике – как собрать электрощит и подготовить его к приемке представителем “Ленэнерго”. (О том, как подать заявление на присоединение к сетям, можно прочитать здесь)

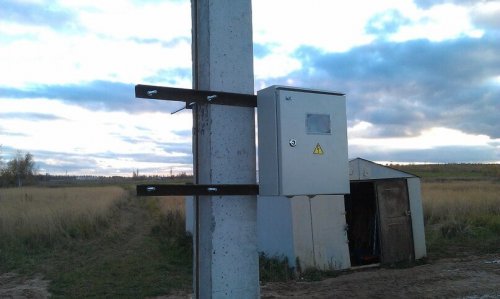

Итак, щит мы решили повесить на опору, которая находится через дорогу от нас. Электричество нужно в первую очередь, чтобы подключать инструменты, которые необходимы для строительства, поэтому в щите должна быть розетка.

Наши ТУ выглядели вот так (кликабельно)

Несмотря на то, что ТУ мы подробно разобрали по пунктам, что же конкретно надо делать яснее не стало. Поэтому для тех, кому хочется разобраться самостоятельно, я рекомендую три с моей точки зрения наиболее толковых источника информации:

1. “Типовые требования при реализации технических условий по монтажу энергопринимающих устройств заявителей до 15 кВт. (на 5 листах)”. Очень внятный документ в свободном доступе на сайте Ленэнерго.
2. Коммерческие предложения организаций, которые оказывают услуги по подключению “под ключ”. Такие предложения по подключению с достаточно подробным описанием щитов легко ищутся в сети и полезной информации в них зачатую больше, чем в многочисленных статьях “Как подключить электричество к частному дому” вроде этой).
3. Ну и собственно ПУЭ издание 7, хотя бы те пункты на которые ссылаются ТУ – главы 1.5, 1.7, раздел 3 и глава 7.1

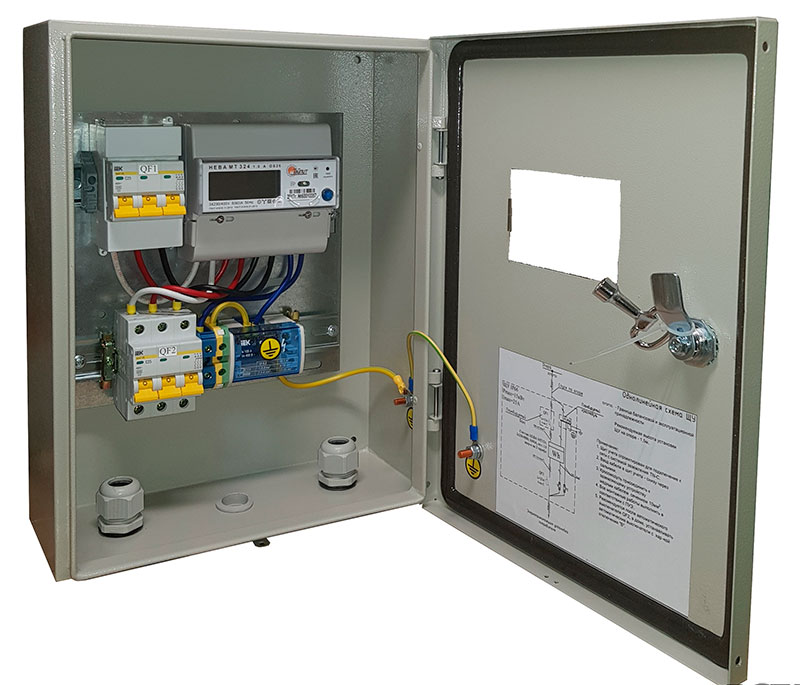

Мой щит учета 3 фазы/380В. Щит принят “ЛенЭнерго” о чем свидетельствуют пломбы на PEN-шине и вводном автомате

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

• Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
• Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
• Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
• УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
• Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
• Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
• Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Правила установки щита учета

Приведем нормы на установку электрического щита согласно ПУЭ 7. Согласно главе 1.5, п. 1.5.29, расстояние от поверхности земли (пола) до клемм прибора учета должно быть в пределах 0,8-1,7 м. Сам щит может устанавливаться, как на опоре (столбе), так и на трубостойке – в данном случае все также зависит от требований снабжающей организации.

Электрический счетчик должен быть защищен предохранителями или автоматическими выключателями. При этом расстояние от электросчетчика до защитных аппаратов не должно превышать 10 м.

Часто потребители не соблюдают требования относительно выбора номинала защитных аппаратов, что может привести к повреждению счетчика. А в случае превышения допустимого лимита мощности у нескольких потребителей может привести к нежелательной перегрузке на питающей линии в целом, что влечет за собой возникновение аварийных ситуаций в электрической сети.

Поэтому в большинстве случаев снабжающая организация устанавливает щиты учета с возможностью установки автоматического выключателя. Автоматический выключатель, во-первых, осуществляет защиту самого электрического счетчика от перегрузки, во-вторых, он лимитирует нагрузку в соответствии с договором по электроснабжению дома, в котором, как правило, указывается выделенная мощность. Автоматический выключатель устанавливается и подключается при подключении к электросетям, а сам щиток пломбируется для предотвращения самовольной замены автомата, а также несанкционированного вмешательства в работу измерительного прибора.

Щит учета устанавливается только на устойчивую и надежную опору при помощи специальной скобы и других элементов для монтажа, которые есть в комплекте к щитку или которые нужно приобрести дополнительно.

Также в целях защиты от повреждения или вмешательства снабжающая организация может выполнить установку щитка учета на опоре (столбе) на высоте более 1,7 м.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

• 3*57.7/100 В;
• 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

https://youtube.com/watch?v=HA518GQmHBs

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

1. Зажим входного провода для фазы А;
2. Зажим входного провода измерительной обмотки фазы А;
3. Зажим выходного провода для фазы А;
4. Зажим входного провода фазы В;
5. Зажим входного провода измерительной обмотки фазы В;
6. Зажим выходного провода для фазы В;
7. Зажим входного провода для фазы С;
8. Зажим входного провода измерительной обмотки фазы С;
9. Зажим выходного провода для фазы С;
10. Зажим входного нулевого провода;
11. Зажим нулевого провода.

Контакты трансформаторов тока:

• Л1 – контакт входа фазной (силовой) линии;
• Л2 – контакт выхода фазной линии (нагрузки);
• И1 – контакт входа обмотки измерения;
• И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

• Контакт 3 счетчика подключаем на И2 ТТ1;
• Контакт 4 счетчика – И1 ТТ2;
• Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
• Контакт 7 счетчика – клемма И1 ТТ3;
• Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
• Контакт 9 счетчика – клемма И2 ТТ3.

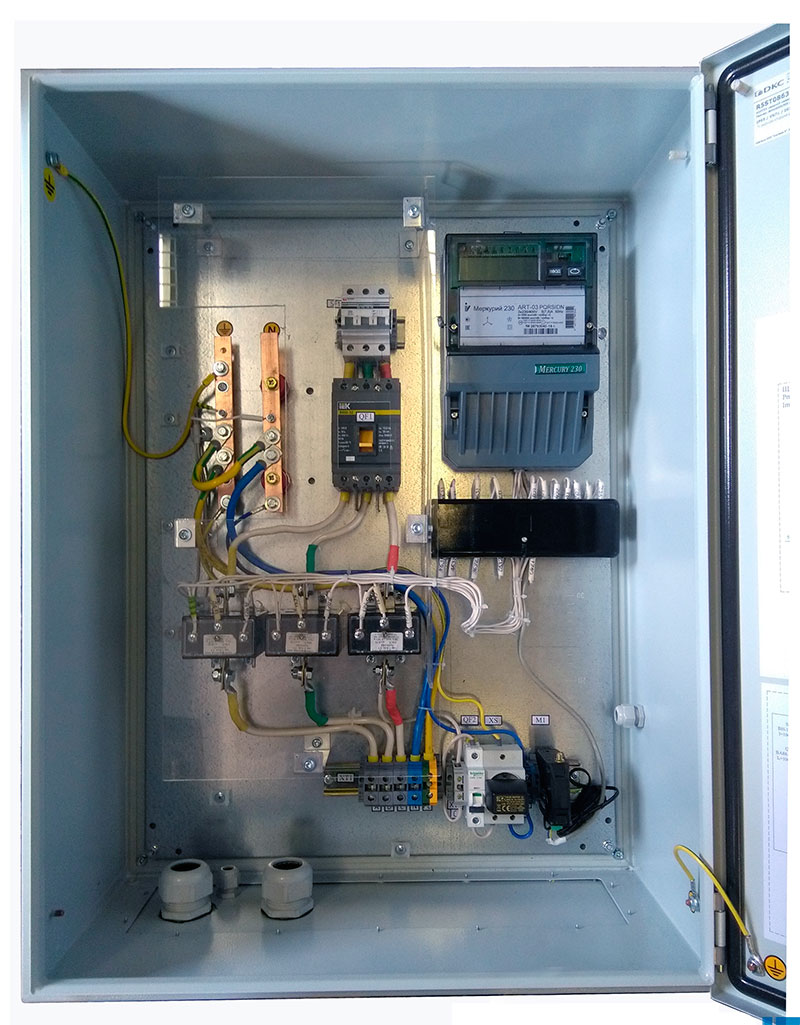

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.

4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.

5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

• съемная рамка с DIN-рейками;
• отверстия для ввода и держатели для крепления кабелей;
• две шины, рабочего и защитного нуля – с подставками и местами установки;
• набор креплений для монтажа;
• органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

• гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
• 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
• нулевые шинки или кросс-модули для групповых УЗО;
• хомутики и стяжки для организации проводников;
• ограничители для DIN-реек;
• заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Важная информация

Прежде чем узнать, как собрать электрощиток, следует ознакомиться с их основными видами. По способу установки их делят на:

• встраиваемые;
• накладные.

По материалу изготовления корпуса на:

• металлические;
• пластиковые.

Электрощиток в частном доме или квартире может быть любого из вышеперечисленных видов. При его выборе, учитывается как, будет производиться монтаж электро-щитка и его дальнейшая эксплуатация. Не лишним будет сказать и о производителях, как самих корпусов, так и комплектующих.

От качества приобретённых материалов во много зависит безопасность и надёжность оборудования. Наиболее известными брендами в этой сфере выступают:

• «ABB»;
• «IEK»;
• «Legrand»;
• «Schneider Electric».

Эти компании, за многие годы присутствия на рынке электроэнергетического оборудования, зарекомендовали себя с самой лучшей стороны.

В заключении вводной части перечислим основные компоненты на основе которых осуществляется сборка электро-щитка. К ним относятся:

• выключатели автоматического типа;
• корпус;
• крепёжная шина для автоматики (DIN-рейка);
• силовая проводка различного сечения;
• шины распределения питания (PE и N);
• электросчётчик .

Шины распределения питания для заземленияИсточник www.kipovec.ru

В зависимости от конкретного назначения в щиток могут быть установлены дополнительные элементы или наоборот, некоторые не потребуются. Например, промежуточный распределительный щит, как правило, не требует установки счётчика. Более сложные конструкции могут включать в себя элементы сигнализации и прочих контролирующих приборов.

Домашний электрощит

По словам Никиты, РЩ в доме будет содержать такие потребители и группы:

1) холодильник до 500вт/2,27А/1,5мм кабель/ автомат С6 2)Эл.плита 2,5квт + вытяжка 0,5квт+электроприбор 1 квт=4квт/18,18А/2,5мм/С16 3) стиральная машина 2,5квт/11,36А/2,5мм/С10 4) водонагреватель 50-80 л 2кВт/9,09А/2,5мм/С10 5) Спальня: обогреватель 1,5квт+0,5 гаджеты=2квт/9,09А/2,5мм/С10 6) детская: обогреватель 1,5квт+0,5 гаджеты=2квт/9,09А/2,5мм/С10 7) ванная: фен 1,5квт+обогреватель 1квт=2,5квт/11,36А/2,5мм/С10 8) гостиная: гаджеты 1квт+электроприбор до 1,5квт=2,5квт/11,36А/2,5мм/С10 9) свет по дому до 5 ампер/1,5мм/С6 10) Резерв духовка, пока не ставлю, но рассчитываем сразу на неё. 3квт/13,63А

Итого получается общая нагрузка если все разом включить 22,5 квт и 100Ампер.

Мой ответ, некоторые аспекты электрощитостроения:

В доме нет мощных насосов и пилорам. Кроме того, уверен, что в сельской местности ток КЗ небольшой. Поэтому настаиваю на установке автоматов с характеристикой расцепления типа В. . Если коротко – АВ с время-токовой характеристикой “В” гораздо увереннее работают там, где большое расстояние до трансформаторной подстанции и изношены электросети. В результате – электроустановка с “В” будет более безопасной, чем с “С”.

Максимальный ток не достигнет 100 А, поскольку он будет ограничен АВ 32 А. Как я говорил, этого вполне хватит для обычного дома, поскольку всё сразу включаться никогда не будет. Поэтому же все кабели с сечением 2,5 мм2 можно защитить АВ на 16 А – такой автомат прекрасно защитит кабель при перегрузке и КЗ, а ограничения мощности по группам не нужно.

Установка УЗО более предпочтительна, чем дифавтомат, поскольку позволяет создать более гибкие системы. Например, очень сложно найти диф.автомат с время-токовой характеристикой “В”. Да и определить причину срабатывания диф.автомата гораздо сложнее, чем в случае применения связки “УЗО+АВ”.

Если есть возможность, лучше покупать и с видом дифференциального тока “А” (если много электроники в доме, “А” обеспечивает бОльшую безопасность, чем более дешевый тип “АС”).

На освещение УЗО ставить нет необходимости. На холодильник тоже – его придётся вешать на отдельный диф.автомат или УЗО, поскольку если на этом УЗО будут другие проблемы, холодильник останется без питания. Поэтому, если новый холодильник питается через отдельный АВ, и рядом нет открытых заземленных предметов, УЗО лучше не ставить.

На вводе в домашний РЩ нужно ставить вводной 2п автомат, не смотря на то, что автомат на дом в ГРЩ есть. Это нужно для удобства – удобно заводить провода, и удобно в случае необходимости мгновенно обесточить весь дом. Ведь до столба нужно добежать, а ГРЩ может быть на замке (таково дурацкое требование местных электриков).

Реле напряжения  – ещё один компонент в защиту домашних потребителей. Если напряжение выйдет за пределы (например, 175…245 В), дом обесточится. Рекомендую ставить реле напряжения в нескольких статьях на блоге. Плюс реле напряжения – они почти все показывают текущее значение напряжения, а некоторые (это особенно удобно) – потребляемый ток и мощность.

Номинальный рабочий ток УЗО и реле напряжения в данном случае должен быть не меньше номинального тока вводного автомата – 32 А. Лучше – больше.

С итоге, схема будет такой:

Схема домашнего электрощита с реле напряжения и УЗО

Нагрузки:

1. L1 – Эл.плита, розетки кухни,
2. L2 – Стиральная машина,
3. L3 – Водонагреватель,
4. L4 – Спальня,
5. L5 – Детская,
6. L6 – Ванная,
7. L7 – Гостиная,
8. L8 – Духовка,
9. L9 – Холодильник,
10. L10 – Освещение дома.

Описание устройства щита.

Посредством трехжильного кабеля от ВРУ приходят провода РЕ, L и N. Провод защитного заземления РЕ приходит на шину РЕ, к которой подключаются защитные проводники всех потребителей. Во всех новых щитках эта шина обычно уже присутствует. Если щиток металлический, заземляется и он.

Фаза и нейтраль L и N проходят через двухполюсный выключатель на реле напряжения (об этом писал выше). После реле напряжения фаза и нейтраль поступают на кросс-модуль Х0, который нужен исключительно для удобного, понятного и качественного монтажа. Кросс-модуль содержит 2 шины, каждая из которых должна содержать минимум 5 винтовых клемм. Чтобы не загромождать проводами схему, обозначено подключение одним проводом, на самом деле подключение будет отдельными проводами от Х0 к QF1, QF2, QF3, QF12+QF13.

УЗО QF1 “работает” на две группы – L1 и L2. К УЗО QF2 и QF3 подключены по три группы. Для удобства монтажа предлагаю использовать локальные нейтральные шины, изображенные в верхнем правом углу схемы.

Преимущества и недостатки схемы с трёхфазными УЗО

Преимуществами такой схемы является невысокая стоимость и возможность оперативного изменения схемы подключения в пределах одной группы. Но такая схема имеет ряд существенных недостатков:

• При выходе из строя УЗО придётся заплатить немалые деньги, т.к. трёхфазные приборы стоят дороже однофазных;
• Для переключения потребителей одной группы на другую придётся протягивать дополнительные провода;
• При возникновении неисправности возникают затруднения с поиском. Поскольку к одному УЗО подключено несколько линий. Чтобы отыскать неисправность придётся последовательно отключать потребителей, а это достаточно трудоёмко;
• Невозможно объединить нагрузку, чтобы на один УЗО приходилась только одна группа.

Такие схемы часто применяют при подключении небольшого дома или дачи. В этом случае боксы получаются небольшие по габаритам.

Часто применяется схема с установкой однофазных устройств защиты на каждую из фаз. При этом кросс-модули ставят после каждого прибора. А к нему уже с помощью автоматов подключают нагрузку. Такое соединение позволяет разделить потребителей по своему усмотрению.

Рассчитать размеры квартирного или уличного щитка и определиться с выбором защитных устройств можно лишь после составления принципиальной или монтажной схемы энергообеспечения дома.

План расстановки электрооборудования – образец схемы, по которой легко рассчитать и подобрать наполнение электрощита. Для удобства указана расстановка мебели, а также высота монтажа

После подготовки монтажной схемы необходимо разделить все контуры на отдельные группы.

Галерея изображений

Фото из

Мощная техника – электродуховки, стиральные машины и посудомойки, бойлеры и кондиционеры – подключаются отдельно. Для каждого устройства, мощность которого более 2 кВт, выводят розетку и устанавливают автомат на щитке, подобранный согласно номиналу

Кухонная техника – плита, духовка, посудомойка, а также стиральная машина, водонагреватель подключаются кабелем NYM, но чаще ВВГнг. Провода для осветительных контуров тут не подойдут, минимальные параметры кабеля – 3*2.5 мм². Номинал автомата на щитке – 16 А

Гораздо удобнее, когда все розетки одной комнаты объединены и подключены к одному автомату. Если случится аварийная ситуация на электролинии, обслуживающей кухню или гостиную, контур легко отключить и отремонтировать. При этом в других помещениях подача электроэнергии сохранится

Как и розетки, осветительные контуры делят на группы, обслуживающие 1-2 помещения. Если потребителей в помещениях немного, то в одну группу можно объединить кухню и коридор, ванну и прихожую, спальню и гостиную. Лучший вариант кабеля – ВВГнг 1,5 мм², автомат – на 10 А

Отдельные розетки для мощных потребителей

Кабель для подключения мощного оборудования

Розеточные контуры распределены по комнатам

Осветительные линии логично разделены

Сейчас выпускают очень мощную технику, поэтому не стоит полагаться на универсальные советы, лучше предварительно изучить требования к монтажу. Например, для некоторых духовок сечение проводника должно быть не менее 4 мм², а для водонагревателей – даже 6 мм². Соответственно, потребуются автоматы на 20 или 32 А.

С учетом вышесказанного составляют схему сборки электрощита.

Образец схемы, на которой указаны все электромонтажные устройства. Часть автоматов подключена к УЗО. На входе – вводной 3-полюсной автомат, а после счетчика установлен дифавтомат

Монтаж УЗО обязателен, так как без него защита розеточных линий считается неполноценной. Это же можно сказать и о выделенных силовых контурах для мощной техники – на каждый прибор необходимо свое устройство отключения.

Номиналы оборудования: номинальный ток – на ступень больше, чем у подключенного автомата, дифференциальный ток срабатывания – 30 мА.

Все контуры, относящие к санузлу или ванной, подключают УЗО с диф. током 10 мА. Сюда можно отнести отдельные линии на теплый пол, стиральную машину, розетки, душевую кабинку.

Рекомендации по распределению нагрузки в коттедже

При этом следует учитывать и разделять однофазную и трёхфазную нагрузки. Это могут быть освещение и розетки, а трёхфазная — электрическая плита или котёл отопления

При подключении нагрузки важно равномерно распределить потребителей

Если этого не сделать, то на наиболее нагруженной фазе напряжение будет пониженное, а на других повышенное. Что отрицательно скажется на подключённых электроприборах. Так, лампочки на нагруженной фазе будут гореть вполнакала, а на других фазах ярко гореть или сразу перегорят.

Для обслуживания и ремонта электрических сетей в доме проще всего подключать группу потребителей на один автомат, а мощных, на отдельный со своим устройством защиты. Хотя это достаточно затратно, но при эксплуатации себя окупает.

Основным минусом является стоимость и габариты распределительного электрического щита для дома. Но в этом случае имеется возможность распределить нагрузку, опираясь на правило:

• Освещение и розетки в помещении подключают к разным автоматам. При неисправности помещение не окажется полностью обесточенным;
• Нельзя подключать баню, ванную и прачечную с «сухими» помещениями. Часто неисправности возникают в помещениях, имеющих повышенную влажность;
• Хозяйственные постройки и уличное освещение выделяют в отдельные группы;
• К мощным бытовым приборам подводят отдельные линии с собственными автоматами и защитой. Это такие приборы, как посудомоечная машина, электроплита, стиральная машина и т.п.;
• Ворота и охранное освещение подключают отдельно. К ним нельзя подключать никакую другую нагрузку.
