Снегокат с мотором от бензопилы своими руками

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

Преимущества модели:

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Стойки

Для установки систем необходимо проработать рамную основу. Обычно на практике центральную часть изготавливают из уголка 63х50 мм. Опорные катки крепятся кронштейнами, которые приваривают в нижней части рамы.

Для установки цепной передачи и редуктора предусматривают площадку из листовой стали, которую приваривают на раму. Используется готовое сидение с другой техники или формируют модуль из фанеры, его обтягивают тканью с поролоном или подходящим материалом. Перед установкой сидения следует обязательно предусмотреть опору для него. Из уголка 30х30 мм изготавливают стойки.

В качестве балки, соединяющей траверсу и переднюю часть рамы, мастера рекомендуют воспользоваться обыкновенной водопроводной трубой, на которую будет крепиться ведущий мост. В центре прикрепляют стойку для установки мотора, по бокам крепятся лыжи. Гусеницу можно взять новую или от Бурана. Приводным валом может служить труба 14-15 мм.

Далее на поперечину крепится двигатель, устанавливают редуктор, затем топливный бак. Тормозную систему обычно не устанавливают, поскольку скорость передвижения снегохода из бензопилы предполагается в пределах 25-30 км/ч. В качестве опорных катков и осей идеально подходят детали с сортировочной техники.

Система управления основана на движении опорных рычагов посредством двуручного руля. Можно воспользоваться рулем от старого велосипеда. Цепная передача — из двух ступеней. Первая – с большой ведомой звездочкой, вторая ступень – с ведущей звездочкой. Дополнительно в целях безопасности оснащают снегоход из бензопилы фарами, различными ограничителями.

Схемы и пошаговая инструкция по сборке снегохода из пилы своими руками

Представленный выше рисунок изображает схему-пример, как должен выглядеть чертеж будущего снегохода

Важно все делать разработать, чтобы знать и визуально понимать, как скрепить вместе двигатель, трансмиссию, лыжи или гусеницы

Инструкция сборки

Данный чертеж предлагает использовать следующие составные части:

  • руль;
  • топливный бак, который можно взять в бензопиле “Дружба”;
  • “Ураловский” двигатель;
  • втулка стойки рулевой лыжи, представленная двумя трубами, диаметром 30;
  • две главных, рулевых лыж;
  • колесо гусеницы из двух капроновых листов S4;
  • сама гусеница, взятая из снегохода “Буран”;
  • рама;
  • опорный каток;
  • подкос спинки-ограничителя;
  • два устройства, обеспечивающих натяжение гусеницы;
  • четыре подшипника №80204;
  • короб из фанеры, обеспечивающий бортовые доски;
  • сидение;
  • две ступени цепных передач с ведомыми и ведущими звездочками;
  • рычаг для поворотного кулака;
  • две рулевые тяги и рулевой вал;
  • передний мост в виде трубы, диаметром 30;
  • приводной вал и натяжная ось для гусеницы.

Благодаря всем этим комплектующим можно собрать качественный, надежный и долговечный снегоход просто своими руками, без обращения к дорогостоящим специалистам. Если вы также своими руками хотите спроектировать гусеницы и стойки, то предлагаем ознакомиться со схемами:

стойки:

приводной вал:

Порядок действий, пошаговую инструкцию и дополнительные советы вы сможете посмотреть в видео как собрать снегоход из бензопилы своими руками.

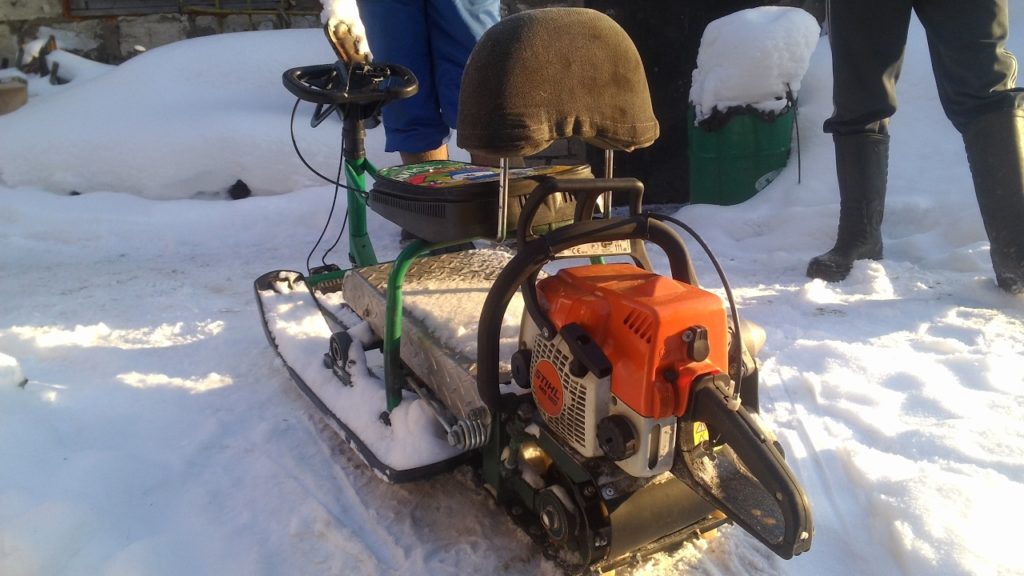

Самодельный снегоход из бензопилы своими руками

Во время непосредственной сборки снегоката нужно строго придерживаться выбранного алгоритма действий.

Порядок выполнения работ следующий:

  1. Вначале оператор должен сделать переднюю лыжу. Она должна быть тонкой и, одновременно, максимально прочной. Если лыжа будет слишком толстой, то снегоход не сможет быстро скользить по снегу. Если для ее изготовления использовать слишком тонкие и уязвимые материалы, то она быстро сломается при первом же ударе о твердое препятствие. Лучше всего взять за основу лыжи усиленную ребрами жесткости 3-миллиметровую стальную пластину, которую нужно заранее выпрямить. После этого нужно приварить друг к другу 2 металлических уголка. К передней части пластины потребуется приварить носик, а соединенные ранее уголки прикрепить в средней ее части. Для фиксации уголков их нужно приварить к лыже толстым сплошным швом;
  2. В задней части снегохода из бензопилы может располагаться колесо или гусеничный механизм, сделанный из транспортерной ленты. Вариант с колесом предпочтительней, так как в этом случае готовый снегокат получится легким и сможет передвигаться на довольно высокой скорости. Для комплектации самоделки подойдет колесо от старой садовой тележки. К нему необходимо приварить уголки, а также установить ведущую и ведомую звездочки от мотоцикла ИЖ на 9 и 43 зуба соответственно В этом случае передаточное число механизма составит 4,7 – этого достаточно для перевозки 3 взрослых людей;
  3. Третий этап сборки – это изготовление опорной рамы. Для ее конструирования подойдет практически все, что может лежать в гараже. Чаще всего для сборки остова используются профильные трубы, уголки, распорки и стяжки. Главное при изготовлении каркаса – сохранить баланс между его небольшим весом и максимальной прочностью. Опорную раму лучше всего варить исключительно по чертежам. В противном случае возрастет риск появления люфтов и кренов при эксплуатации готового снегохода из бензопилы;
  4. Последний этап изготовления – монтаж навесных приспособлений. Самодельный снегоход потребуется укомплектовать мягким сиденьем, а также установить в его передней части рукоятку с ручкой газа и рычагом тормоза.

Готовую самоделку лучше всего покрасить. Краска защитит снегоход от влаги, провоцирующей появление ржавчины. После высыхания снегоката его необходимо испытать во дворе. Для этого оператору потребуется проехаться на агрегате по тонкому слою снега. Если во время резких поворотов в конструкции снегохода не появляются люфты и посторонние звуки, значит можно переходить к его активной эксплуатации на открытой местности.

Регулировка карбюратора бензопилы Дружба

К основным причинам необходимости срочной настройки карбюратора бензопил марки Дружба относятся:

  • перебои в подаче топлива;
  • излишние объемы подаваемого карбюратором горючего;
  • сбои в процессе приготовления смеси горючего и воздуха – в этих случаях топливная система всасывает слишком большое или недостаточное количество воздуха.

О порядке действий во время регулировки карбюратора бензопилы Дружба подскажет ее инструкция по ремонту. Алгоритм действий оператора должен быть таким:

  1. На пиле с заглушенным и остывшим мотором винты, отвечающие за количество горючего и воздуха, нужно поочередно повернуть до упора. После этого каждый из винтов необходимо повернуть на 2–3 полных оборота в обратном направлении;
  2. После прогрева силового агрегата на слух или при помощи тахометра нужно выставить те положения винтов, которые обеспечат максимально стабильную работу двигателя;
  3. В результате мотор бензопилы Дружба должен работать тихо, без перебоев и рывков, а цепь не должна произвольно вращаться на шине.

Чтобы снизить периодичность настройки карбюратора, нужно заправлять бензопилу правильно приготовленной топливной смесью. Пропорция бензина и масла для бензопилы Дружба должна составлять 1:20, то есть в 1 л горючего нужно разбавлять не менее 50 мл моторного масла.

Изготовление болгарки

Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).

Сборки болгарки с использованием специального приспособления для бензопилы происходит так:

  • с бензиновой пилы снимают цепь и шину;
  • устанавливают на вал редуктора шкив;
  • вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
  • натягивают ременную передачу как цепь;
  • прикрепляют защитный кожух;
  • ставят диск.

Весь процесс детально показан в видео далее.

Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.

Принцип, схема устройства, теория, как все должно получиться

Все работы начинаются с плана и чертежей, на которые потом можно будет опираться. Схемы и чертежи потребуются для того, чтобы учесть все узлы и их расположение, взаимосвязь между собой и работу механизма в целом. Внимательно отнеситесь к местоназначению каждого узла, так как при ошибке снегоход просто не поедет.

План работ:

  1. Сперва закрепляется мотор бензопилы на сделанный каркас.
  2. В рулевой части снегоката устанавливаются лыжи, которые являются основным элементом передвижения.
  3. Потом устанавливаются рулевое управление.
  4. Для приведения механизма в движение необходимо в задней части установить гусеницы.
  5. Соединить диск гусеницы и звездочку мотора бензопилы.
  6. В завершение устанавливается сидение водителя, которое крепится на специально оборудованное место.

Для оборудования рулевого управления на снегоходе позаимствуйте руль с мопеда или велосипеда. Главной задачей будет правильно закрепить руль, чтобы при повороте, поворачивались и лыжи.

Как из бензопилы сделать снегоход?

Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.

Последовательность работ:

  1. Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
  2. Также посредине монтируется небольшой модуль под сиденье оператора;
  3. Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
  4. Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
  5. Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
  6. Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
  7. Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
  8. Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
  9. Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
  10. Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.

Рекомендации по эксплуатации

В первую очередь нужно позаботиться о безопасности. Все элементы конструкции должны быть надежно соединены с помощью сварки или крепежа.

Осматривать устройство желательно после каждой поездки. Периодически нужно проводить самостоятельное техническое обслуживание с учетом таких рекомендаций:

  1. Обработка силиконовым спреем бампера и подвески.
  2. Проверка целостности всех элементов.
  3. Стряхивание снега после поездки.
  4. Хранение в гараже, сарае или другом подсобном помещении под плотным чехлом.
  5. Перед консервацией на теплый сезон техническое изделие необходимо промыть с обычным чистящим средством, накрыв двигатель пленкой.

Материалы для изготовления:

  • Детский снегокат.
  • Триммер (автор использовал Parther t281).
  • Насадка-рыхлитель с редуктором.
  • Колеса от садовой тачки — 2 шт.
  • Цепь.
  • Ножка от офисного стула.
  • Ручка от руля велосипеда на тормоза.

Весь процесс изготовления представлен на фото.

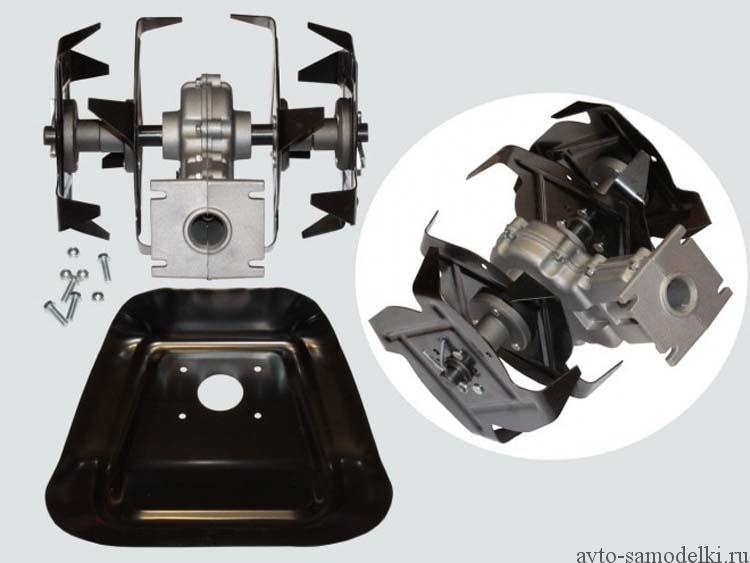

Первым делом разбираем насадку-рыхлитель.

Крепление от грунтозацепов нужно закрепить на дисках колёс.

Получился редуктор с парой колёс.

Чтобы колёса не буксовали по снегу, одеваем цепи.

Укорачиваем штангу триммера и приводной трос.

Крепление для редуктора делаем из ножки стула. К раме крепим с помощью вот такого крепления.

Лыжи можно усилить алюминиевым уголком.

Ручка газа, сделана из велосипедной ручки тормоза.

Вот такой получился снегокат с мотором от триммера, отличное развлечение для детей.

Конструкция разборная, легко помещается в багажник автомобиля.

Видео автора самоделки с испытаниями самодельного снегоката, прилагается.

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.


Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

  • Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
  • Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
  • Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

Конструкция состоит из таких деталей:

  1. Руля;
  2. Бачка под топливо;
  3. Силовой установки бензоинструмента;
  4. Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
  5. Управляющей лыжи;
  6. Гусеничного зубчатого колеса;
  7. Гусеничного полотна;
  8. Опорной основы;
  9. Опорного катка;
  10. Подкоса спинки-ограничителя;
  11. Натяжителя гусеничного полотна;
  12. Зубчатого колеса натяжения гусеничной ленты;
  13. Подшипника;
  14. Багажника;
  15. Водительского места;
  16. 1-й части цепной передачи;
  17. 2-й части цепной передачи;
  18. Держателя спинки водительского места;
  19. Ведомой звёздочки 1-й передачи;
  20. Ведущей звёздочки 2-й передачи;
  21. Звёздочки под 2-ю ступень цепной передачи;
  22. Звёздочки под 1-ю ступень цепной передачи;
  23. Рычага поворотного кулака;
  24. Тягового рулевой рейки;
  25. Сошки с рулевым валом;
  26. Балки переднего моста;
  27. Вала крепления гусеницы;
  28. Оси натяжения гусеничной ленты.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

  • рамы;
  • двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
  • подвески, имеющей амортизатор;
  • руля;
  • пассажирского сиденья;
  • лыж либо гусениц;
  • системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Газонокосилка своими руками

Газонокосилка облегчает процесс ухода за декоративными травянистыми насаждениями, а также ускоряет работу при наличии больших площадей, которые требуется обрабатывать. На рынке такого оборудования представлено множество готовых, удобных в эксплуатации моделей, но стоят они дорого, поэтому доступны не каждому. Также они быстро выходят из строя в условиях наличия на участке больших сорняков и камней. Самоделки обходятся гораздо дешевле, чем заводские аналоги, к тому же они практичнее в работе.

Составными частями конструкции газонокосилки выступают:

  • двигатель (бензиновый либо электрический), являющийся основой создаваемого механизма;
  • каркас, предназначенный для закрепления на нем всех деталей устройства;
  • кожух для защиты;
  • ножи;
  • ручки и колеса;
  • блок системы управления создаваемым агрегатом.

Народными умельцами изобретено много различных способов переделывания триммера в газонокосилку. Простейший вариант представлен на видео:

Очень распространен на практике каркасный вариант самодельного устройства. Инструменты и материалы для самостоятельной реализации проекта потребуются такие же, как и в предыдущем случае. Плюс еще понадобится:

  • лист фанеры (либо металла толщиной 3-4 мм);
  • металлический уголок 25х25 мм;
  • 2 м труб разных диаметров.

Процесс изготовления происходит следующим образом:

  • из уголка сваривают прямоугольный каркас 50х60 см;
  • по углам устанавливают колеса нужного размера, которые можно взять даже со старых игрушек;
  • сверху на каркас закрепляют вырезанную по его размеру фанеру или приваривают металл;
  • в центре тележки делают отверстие для штанги триммера и крепления для нее;
  • изготавливают нож либо выбирают подходящий готовый вариант;
  • далее закрепляют мотокосу на тележке;
  • устанавливают нож;
  • монтируют для защиты от разлетающейся в разные стороны срезанной травы кожух сзади на тележку;
  • приступают к опробованию устройства.

Способов изготовления ножей множество, а также кардинально разнится их форма (конструкция). При этом применяют различные материалы и старые инструменты (например, старая пила по дереву). Главный принцип заключается в том, чтобы ножи были хорошо заточены и сбалансированы — это необходимо для предотвращения вибраций техники во время работы.

Часто встречается, что используют не старую мотокосу, а только двигатель от триммера и блок управления им. В таком случае понадобится изготовить ручки для тележки и закрепить все детали конструкции на каркасе.

При сборке газонокосилки и во время работы с ней обязательно следует придерживаться техники безопасности, чтобы избежать травм. Для сбора скашиваемой травы также можно прикрепить к агрегату мешок.

Собираем снегоуборщик из бензопилы

Как сделать снегоуборщик из бензопилы? Легко, если следовать этапам и выполнять все рекомендации. Для самодельных снегоуборочных машин для дома своими руками необходима не вся бензопила Урал, а только ее двигатель.

Что нужно для снегоуборщика из бензопилы своими руками:

  • кровельное железо;
  • лист фанеры 1 см;
  • металлические патрубки ½ дюйма, ¾ ;
  • металлические уголки;
  • пластмассовая труба на 16 см;
  • транспортерная лента толщиной 1 см;
  • закрытые самоцентрирующиеся подшипники 205.

Этапы создания самодельного снегоуборщика из бензопилы заключаются в следующем:

  1. В первую очередь необходимо разобраться, как сделать корпус шнека для уборщика снега. Для этого используется кровельное железо. Боковые стороны выполняются из фанеры. Сварите раму из металлических прочных уголков по подготовленным чертежам. Из трубы на ½ дюйма подготовьте ручку, а из ¾ — вал шнека.

Чертеж машины из бензопилы

  1. Посреди лопатки для отброса снежной массы нужно сделать сквозное отверстие, чтобы ее можно было прикрепить к трубе. Для 2-заходного шнека необходимо подготовить 4 кольца из транспортерной ленты с размером в 28 см.
  2. Металлический угол зафиксируйте на патрубке в Т-образном положении по отношению к пластине. Это необходимо для установки платформы быстросъемного силового агрегата. Чтобы вал свободно погружался в подшипники, его требуется по краям оснастить двумя пропилами. Также с одной стороны вала нужно создать паз для установки шпонки под звезду.
  3. В качестве ходовки рекомендуется использовать лыжи, выточенные из древесных брусков. Такая ходовая часть значительно лучше будет проявлять себя в эксплуатации, чем колесная база. Чтобы лыжи для уборочной машины своими руками хорошо скользили по снегу, оборудуйте их пластмассовыми накладками из короба от электропроводки.
  4. Для изготовления поворотного желоба используйте пластмассовые трубы. Патрубок с меньшим диаметром фиксируется на элементе с большим, при этом более узкая трубка присоединяется к раме шнека. К готовому поворотному желобу зафиксируйте отрезанную часть от канализационной трубы. Она, при работе самодельный уборщика, будет задавать направление, куда должна отбрасываться снежная масса.
  1. Длина желоба влияет на направление отброса снега и его дальность полета. Это следует учесть при определении размера.

Завершающим этапом создания снегоуборочной машины своими руками из бензопилы является обработка конструкции антикоррозийным средством и покрытие лакокрасочным веществом.

ВИДЕО: Устройство самодельного снегоуборщика из бензопилы «Урал»

Принцип переделки

Принцип переделки весьма прост и объединяет весь спектр самодельных устройств и агрегатов. Бензопила используется в качестве привода. Уникальные качества мотора бензопилы, способного работать при очень больших углах наклона, разве что не вверх ногами, позволяет использовать этот универсальный привод во многих конструкциях. В случае применения бензопилы в качестве привода ручного мотоинструмента — самоделки сохраняется большинство детали исходной бензопилы, а меняется лишь рабочий орган.

Мотоблок из бензопилы

Если же на основе бензопилы своими руками делают стационарный станок или транспортное средство — переделка становится более глубокой. В конструкцию добавляется редуктор, вариатор или ременная передача, топливный бак заменяют на более емкий для обеспечения продолжительной работы без дозаправки.

Примеры изготовления снегохода из бензопилы «Дружба»

Различные интернет ресурсы предлагают несколько рабочих примеров самодельного снегохода из бензопилы «Дружба».

Первый вариант – изготовленная вручную рама, в целом простой, но мощный снегоход:

Второй вариант. Здесь применена практически полностью вся бензопила «Дружба», за базовую основу взят обычный снегокат. Процесс изготовления подобного снегохода детально разобран в статье выше:

Третий вариант. Мотосани для передвижения по льду:

Основываясь на работах умельцев можно сделать вывод, что самодельный снегоход из бензопилы «Дружба» в целом практичный агрегат. Он не имеет достаточной мощности и скорости, скорее всего, будет нелегален. Но с учетом затрат на его сборку и дальнейшую эксплуатацию имеет свои выгодные отличия от заводского аналога. При изготовлении и использовании самодельного снегохода настоятельно рекомендуется не пренебрегать техникой безопасности.

Мастера и умельцы всегда стремятся переделать любую технику, доводя ее функциональность до максимального совершенства. Можно встретить множество разных полезных переделок. А изготовление снегохода из бензопилы стало классикой и поставлено на поток самодельной индустрии. Давайте ознакомимся с наиболее интересными вариантами трансформации состарившейся, и ненужной, советской бензопилы в легкий стремительный снегоход.

Принцип изготовления снегохода из бензопилы


Конструкция самодельного снегохода из бензопилы не отличается сложностью. Однако чтобы избежать возможных ошибок при его изготовлении, потребуется подготовиться и изучить порядок действий. Снегокат с мотором от бензопилы изготавливается в таком порядке:

  1. Для начала на каркас снегохода нужно установить и закрепить двигатель бензопилы;
  2. Затем в передней части агрегата крепятся элементы передвижения – одна или две лыжи;
  3. На каркас снегохода монтируется механизм управления – рулевое колесо или рукоятки;
  4. В задней части снегохода из бензопилы потребуется установить гусеницы, которые будут приводить агрегат в движение;
  5. Ведущий диск из конструкции гусеницы нужно соединить со звездочкой двигателя бензопилы;
  6. В конце на мотор потребуется установить деревянный или стальной кейс, а сверху него – сиденье для водителя.

Некоторые комплектующие можно изготовить своими руками, но есть и те элементы, которые лучше всего купить в уже готовом виде – это позволит сэкономить много времени и сил. Гусеницу и лыжи для самодельного снегохода из бензопилы лучше взять от старого советского агрегата «Буран».

В качестве элементов управления подойдет руль от старого велосипеда или мопеда. Монтируя руль на снегоход из бензопилы, потребуется закрепить его таким образом, чтобы при повороте оси в центре руля лыжи поворачивались посредством перемещения тяг снегохода.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
