Чем утеплить дымоходную трубу на улице – от дерева до базальта, утепляем своими руками

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление стальной трубы газового котла стекловатой

Утепление металлических дымоходных труб

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Как утеплить дымоход своими руками?

Дымоходы домов имеют разную конструкцию и изготавливаются из различных материалов. Наиболее распространены: кирпичная кладка, асбестоцементные плиты, металлические трубчатые дымоходы. Каждая конструкция имеет специфические свойства и требует индивидуального подхода при монтаже.

Кирпичный дымоход

Утепление кирпичного дымохода своими руками может быть выполнено несколькими способами.

1. Первый способ – штукатурка. На внешней стороне печной трубы из кирпичной кладки закрепляют стальную армирующую сетку. Поверх нее накладывают слой штукатурного раствора толщиной 30 мм. Раствор представляет собой смесь извести и шлака с добавлением небольшого количества цемента. После высыхания первого слоя накладывается второй слой из этого же раствора, а затем ещё 2-3 слоя. Последнее покрытие тщательно затирают, шпатлюют, а после полного высыхания красят или белят известью.
2. Другой способ предусматривает применение минеральных утеплителей. На трубу со всех сторон закрепляется базальтовый лист (для скрепления можно использовать скотч). Снаружи на покрытие из ваты монтируют облицовку из асбестоцементных плит толщиной более 40 мм. Можно вместо таких плит возвести еще одну кирпичную кладку. Поверх облицовки накладывается выравнивающий слой штукатурки.

Основные преимущества такой сложной конструкции:

• тепловые потери снижаются в 2 раза;
• значительно снижается вероятность накопления конденсата;
• заметно увеличивается прочность и долговечность конструкции.

Асбестоцементный дымоход

Если труба дымохода изготовлена из асбестоцемента, то утепление производится в следующем порядке:

1. Применяется конструкция утеплителя с металлическим кожухом, который выполнен из оцинкованной стали. В случае, когда дымоход имеет большую длину, кожух монтируют из нескольких отрезков в виде цилиндрической трубы длиной не более 1,5 м (отрезки одевают друг на друга с перекрытием до 10 см).
2. Зазор между печной трубой и кожухом должен быть более 60 мм. Его заполняют минеральной ватой постепенно с тщательной трамбовкой.
3. После полного заполнения зазора верх конструкции заливается густым бетонным раствором.

Можно применить упрощенную конструкцию. Вокруг трубы наматывается 3 слоя минеральной базальтовой ваты, затем накладывается полимерная пленка и фольга. Упрочнение конструкции обеспечивается металлическими скобами, которые крепятся поверх слоя фольги.

Стальной дымоход

Находят применение стальные дымоходы, которые изготавливаются из нержавеющей трубы нужного диаметра. Утепление такого дымохода производится с помощью еще одной нержавеющей трубы большего размера. Внутренний диаметр внешнего кожуха должен превышать внешнюю окружность дымохода не менее чем на 10 см. Зазор между трубами заполняется термоизоляционным материалом – лучше всего базальтовой ватой. Заполнение производится постепенно, частями, с достаточным уплотнением.

Современные стальные дымоходы изготавливаются в виде сэндвич-конструкций, т.е. в готовом виде имеют слоистую систему с теплоизоляцией. Такая дымоходная труба не требует монтажа дополнительного утеплителя и надежна в эксплуатации.

Утепление печной трубы на чердаке

Необходимость утепления печной трубы на чердаке определяется типом помещения: холодное или с обогревом в зимнее время. Если температура здесь такая же, как на улице, то устанавливать утеплитель на трубу нужно.

Для утепления трубы на холодном чердаке можно использовать любую из рассмотренных конструкций, с учетом, что вероятность прямого воздействия атмосферных осадков исключается. Поэтому рекомендуют утепление с помощью деревянных щитов, причем наружная сторона каркаса должна быть эстетично обработана.

Для отапливаемых мансард характерна такая конструкция – каркас из деревянной доски или ДСП толщиной не менее 18 мм, зазор между дымоходом и трубой – не менее 50 мм. В качестве заполнителя рекомендуется использовать базальтовую вату или войлок.

При изготовлении утеплителя дымоходов своими руками потребуется следующий стандартный инструмент:

Планируя частное строительство, люди не задумываются об особой роли дымоходов и необходимости их изоляции. На самом деле утеплитель – важный элемент, позволяющий увеличить долговечность всей печной системы.

Варианты теплоизоляции и особенности

Перед началом работ, требуется подобрать хороший теплоизоляционный материал. Разрешается использовать практически любой утеплитель, нужно только учесть, что дымоотводная труба сильно нагревается. Поэтому он должен быть устойчивым к большим температурам.

Минеральная вата

Ей чаще всего утепляют трубы. Выпускают в виде матов или рулонов.

Данный материал не горит, обладает высокими теплоизоляционными параметрами и часто покрывается гидроизоляционным слоем.

Нужно учесть, что этот утеплитель для дымохода при намокании утрачивает свои свойства и разрушается. Поэтому с уличной стороны материал необходимо защитить железным кожухом.

Рулонная минвата подходит почти идеально

Сыпучий утеплитель

Для теплоизоляции труб разрешается использовать колотый кирпич, керамзит и песок. В этом случае тоже нужно устанавливать кожух вокруг дымоотвода, а в образованную полость между ним и трубой засыпать сыпучий утеплитель.

Утепление керамзитом — популярный вариант

Другие варианты

Кроме того, с целью утепления трубы могут использоваться:

• Металлическая фольга. Хорошо экранирует тепло и холод. Укладывается поверх волокнистого утеплителя.
• Заводской цилиндрический утеплитель, покрытый фольгой. Может быть разного диаметра, что позволяет утеплить им практически любую железную трубу. Утеплитель просто на нее надевается и фиксируется обжимными хомутами или специальным скотчем.
• Керамзито-бетонные блоки. Их просто укладывают друг на друга, при этом используют цементный раствор.
• Штукатурный раствор. Изготавливают из жаропрочных компонентов. Для достижения лучшего качества штукатурку укладывают в 3 слоя, причем каждый следующий слой делают гуще предыдущего. Штукатурка должна быть толщиной не менее 4 см. Ее требуется усиливать армирующей сеткой.

Выбор утеплителя в основном зависит от материала изготовления дымохода.

Нужно также учесть прочность трубы, потому что тяжелый утеплитель вместе с каркасом и обшивкой будет создавать большую нагрузку.
Заводской цилиндрический утеплитель

Сферы применения асбестовых изделий

Асбестовые трубы, изначально считавшиеся подходящими только для сооружения мелиоративных систем, теперь применяются гораздо шире. Их стали использовать:

• при сооружении безнапорной канализации;
• в качестве обсадных труб при устройстве скважин;
• в системах санитарного, технического водоснабжения;
• при создании дренажных систем, ливневых водоотводов;
• в роли опалубки для буронабивных столбчатых фундаментов;
• и при сооружении вентиляционных систем, дымоотводящих каналов.

Большая популярность материала объясняется его преимуществами, если сравнивать асбестовые изделия с металлическими трубами. Асбоцементу не грозят коррозийные процессы. Он имеет небольшой коэффициент линейного расширения, который допустим при нагреве. Стоимость асбестовых труб вполне демократична.

Для чего нужно утеплять дымоход

При прогорании топлива происходит образование нагретого дыма и влаги, которые транспортируются по дымоотводному каналу на улицу. Если стенки трубы подвергаются снаружи воздействию холода, то часть влаги конденсирует на их внутреннюю поверхность. Конденсат проникает в микротрещины кирпичной кладки, где при понижении температуры кристаллизуется, увеличиваясь в объёме. Образовавшиеся кристаллы льда давят изнутри на кирпич и раствор в швах и разрушает их.

По своему химическому составу конденсат является не просто водой, а химически активным раствором, образующимся при взаимодействии влаги и продуктов распада топлива. Обладая повышенной кислотностью такая жидкость способна разъесть стенки стальных дымоходов в довольно короткий срок.

Как утеплить трубу дымохода своими руками: основные параметры конструкции

Существует несколько способов самостоятельного утепления. Разница между ними обусловлена используемым материалом.

Для варианта «По-богатому» можно использовать готовый сендвич дымоход. Такое изделие изготавливается на предприятиях и сочетает в себе оптимальные показатели и свойства утеплённого дымохода. Вам останется лишь собрать его как конструктор, исходя из нужной высоты конструкции.

Общая конструкция секции

Пример монтажа сендвич дымоходов для наружного исполнения и внутри дома.

Бюджетный вариант утепления следует рассмотреть поэтапно. (Пример для асбоцементной трубы).

1. Асбоцементная труба обматывается слоем теплоизолятора толщиной 100 мм.

Начало обмотки теплоизоляционным материалом

2. Фиксируют утеплитель проволокой по всей длине. При этом необходимо придерживаться одинаковой толщины по всей длине.

Лучше использовать стальную тонкую проволоку.

3. Следующий этап предусматривает обматывание утеплителя оцинкованным листом.

Лист можно использовать толщиной до 1 мм, он более пластичный и лёгкий в монтаже. Для определения длины окружности используйте рулетку, но добавляйте к фактическому размеру 20 мм. Это необходимо для нахлеста, который послужит местом соединения заклёпками или саморезами.

Установленная секция кожуха

Края в месте шва, по возможности, обработать вальцами для придания идеальной формы круга.

Размещать секцию на трубе лучше швом вовнутрь. Вид такой конструкции более эстетичен.

4. Завершающий этап.

Финальным этапом утепления асбестового дымохода является установка защитного конуса от попадания ливневых осадков внутрь трубы дымохода.

Завершенный вид утеплённого дымохода

Такой способ утепления является одним из самых экономичных. А также он предусматривает относительно простой монтаж.

Ещё одним популярным способом утепления асбестового дымохода есть использование дымоходного кирпича. Пространство между кирпичом и трубой заполняется при этом утеплителем (минеральной ватой).

Использование дымоходного кирпича

Такой способ дороже из-за стоимости кирпича. А также кирпичная кладка со временем подвергается выветриванию.

Дымоход из стальной трубы.

Утепление дымохода из стальной трубы выполняется аналогичным образом. Следует учитывать тот факт, что сталь имеет большую теплопроводность по сравнению с асбоцементом, поэтому лучше использовать базальтовую вату. Хомут также изготавливается из листовой оцинкованной стали.

Утепление дымохода из стальной трубы

Кирпичный дымоход.

Утепление кирпичного дымохода по сравнению с другими видами, наиболее трудоёмкий процесс.

Один из эффективных способов — это оштукатуривание дымохода. Такой метод предусматривает укладку по всей площади наружной поверхности раствора цемента, извести и шлака. Толщина слоя при этом должна составлять не менее 30 мм.

После нанесения первого слоя, ему нужно дать высохнуть. Это поможет определить трещины в нанесённом слое и устранить их. Последующий слой можно наносить после укладки слоя минеральной ваты. После чего наносится ещё один слой штукатурки. В последующем такой дымоход можно побелить или покрасить. Как вариант, можно использовать облицовочный кирпич, но это значительно утяжеляет конструкцию.

Фрагмент конструкции утеплителя

Зачем утеплять дымоходную трубу на улице?

Печная труба испытывает в процессе эксплуатации большие нагрузки: действие горячего воздуха, давления. Через дымоход проходят тонны продуктов горения, которые при определенных условиях вступают с воздухом и влагой в химическую реакцию. В результате процесс естественной коррозии ускоряется, что приводит к нарушению работы трубы. Утепление снижает риск механической и химической коррозии дымохода. Затраты на утепление системы окупятся полностью, так как приводят к ощутимым положительным результатам.

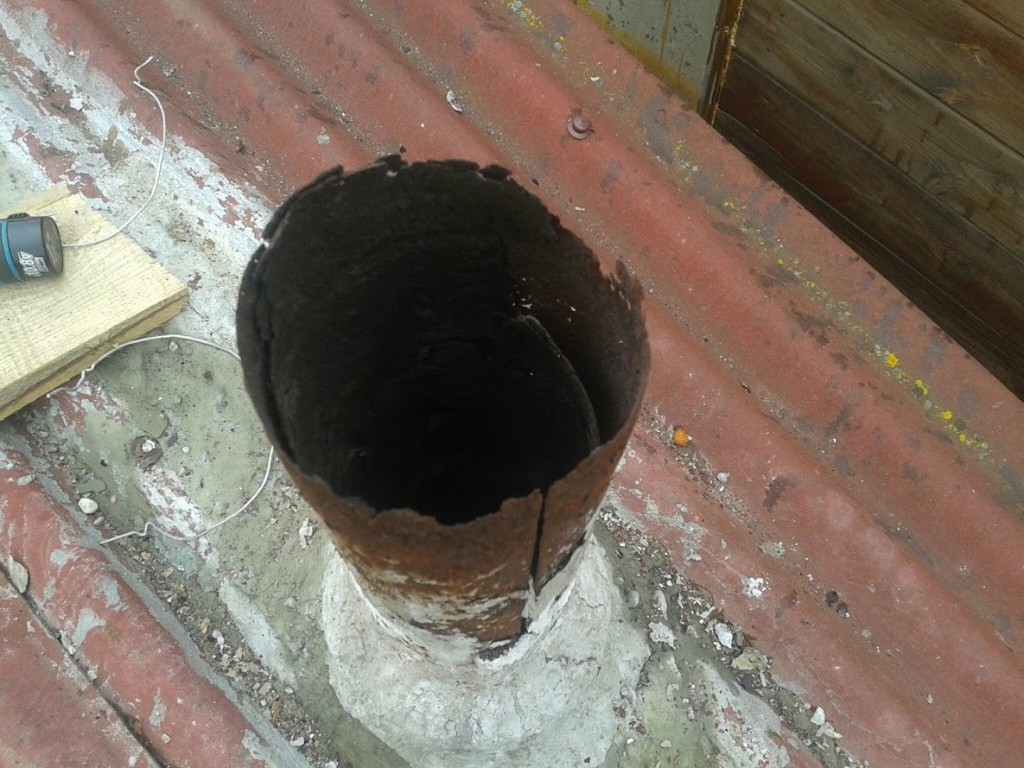

Причины разрушения дымохода

Во время эксплуатации элементы дымохода подвергаются постепенному разрушению, что может привести к выходу из строя всей печной (каминной) системы.

Выделяют два фактора, повреждающие трубу дымохода:

• влага;
• химические вещества.

Влага на стенках трубы – это конденсат, который образуется в результате встречи горячего воздуха, поднимающегося из печи, с холодным наружным. Накапливаясь, жидкость постепенно разрушает трубу. Высокие температуры действуют как катализатор, увеличивая скорость коррозии в несколько раз.

Другая причина – агрессивные вещества, возникающие при сгорании топлива. Под воздействием высокой температуры и влаги образуют активные соединения: кислоты, щелочи, соли, которые проникают в толщу материала вместе с конденсатом и вызывают химическую коррозию.

Воздействие разрушающих факторов зависит от перепада температур между воздушным потоком, поднимающимся от топки, и стенками дымохода. Чем сильнее труба охлаждается снаружи, тем сильнее разрушающий эффект.

Преимущества утепленной дымовой трубы

Утепление дымохода сводит к минимуму воздействие факторов, которые снижают срок эксплуатации трубы. Главная задача, которую решает утеплитель, заключается в подъеме уровня образования конденсата как можно выше (в идеале – до самого среза трубы, т.е. до прямого контакта с наружным воздухом). Это достигается повышением температуры на внутренней поверхности дымового канала и уменьшением перепада температур между паром и трубой. Утепление значительно увеличивает ресурс трубы, а, следовательно, срок ее эксплуатации. Кроме того, текущий ремонт трубы будет проводиться реже и с меньшими затратами. Что дает утепление для дымохода:

1. Исключает образование конденсата, предотвращает действие агрессивных компонентов, которые просто улетучиваются вместе с потоком горячего воздуха.
2. Защищает конструкцию от внешних факторов (температура воздуха, осадки, ветер).
3. Обеспечивает энергосберегающий эффект, который заключается в меньшей тепловой отдаче дымохода. Это ведет к экономии топлива, необходимого для поддержания нужной температуры в печи.

Утеплитель предотвращает разрушение материала трубы под воздействием осадков, а также повышает морозостойкость системы. Теплоизоляция устраняет влияние повышенной температуры на кровельный материал на участках контакта с дымоходом. Это исключает риск разрушения крыши на участке крепления трубы, что ведет к экономии средств при текущем ремонте.

Материалы для утепления дымоходных труб

Закладывать проект утепления дымоходных труб желательно в момент строительства дома или дачи, но провести работы по теплоизоляции можно на любом этапе, даже если жилище уже возведено. Далее будут рассмотрены основные методы, способы и материалы, которые подойдут для осуществления данной процедуры.

На целостность дымоходной трубы влияют два основных фактора, которые необходимо учитывать в процессе проведения работ по утеплению:

1. точка росы. Этот пункт касается выделения конденсата, негативное влияние которого было рассмотрено выше. Дело в том, что при отсутствии должной теплоизоляции точка росы смещается внутрь трубы. То есть, теплый воздух, который поднимается в процессе нагрева помещения, поднимается вверх от непосредственного источника обогрева, достигает определенной точки внутри дымохода, и там оседает в виде капель конденсата. В особенности это опасно для металлических и кирпичных изделий, так как излишняя влага впитывается материалом и разрушает его изнутри, замерзая и превращаясь в лед;
2. агрессивное негативное воздействие выделяемых газов от горения. В процессе нагрева неизбежно появляются вредные химические соединения, которые разрушают всю систему домашнего обогрева. В особенности это относится к слабым кислотным растворам из азота или серы. При длительном воздействии они могут разрушить дымоход практически из всех материалов.

Чтобы защититься от таких пагубных факторов, можно выбрать один из следующих утеплителей:

• негорючие утеплители для дымохода из шлаковаты;
• стекловату;
• базальтовую вату.

Наибольшей популярностью и применением пользуются теплоизоляторы из базальтовой ваты.

Данный вариант огнеупорного утеплителя для обшивки дымохода доступен в двух формах: в рулонах и матах. Также он различается по плотности и величине, в зависимости от индивидуальных особенностей трубы, целей обшивки и других конструктивных факторов, которые учитываются отдельно в каждом конкретном случае.

Их главная особенность: сохранение структуры и свойств даже при сильном нагреве до +400оС. Они являются огнестойкими и негорючими, поэтому сводят риск возникновения пожара к минимуму.

В качестве сырья для изготовления используются металлургические шлаки.

К недостаткам этого материала причисляют:

• наличие остаточной кислотности;
• возможность возникновения враждебной среды при попадании влаги на материал.

Не смотря на эти негативные моменты, этот огнестойкий утеплитель для дымохода имеет широкое применение в ремонтных и утеплительных работах, так как сохраняет идеальное соотношение цены и качества.

Стекловата – изоляционный материал, имеющий волокнистую структуру. Производят ее из боя стекла или сырьевой шихты, применяемой во время варки стекла.

В зависимости от способа изготовления стекловату разделяют на:

• тонкое, которое получают путем фильерного производства (вытягиванием) из стекломассы;
• грубое через дутьевый способ.

Продается стекловата в виде рулонов или плит.

В качестве сырья для производства утеплителя используются горные породы из базальта.

• Способ использования неорганический элементов обеспечивает полноценное противодействие гниению и грибкам.
• Базальтовая вата для дымохода обладает высокой прочностью и термостойкостью, поэтому ее предпочитают использовать в качестве негорючей теплоизоляции для предупреждения возгорания внутри дымохода.
• Изолятор хорошо усиживает и адаптируется под поверхность утепления. Обладает долгим сроком эксплуатации. После установки он служит без потери своих характеристик на протяжении 30-40 лет.
• По прочности базальтовую вату разделяют на: мягкую, полужесткую и жесткую.

Разновидности

В настоящее время имеется большое разнообразие различных видов негорючего утеплителя.При этом можно выделить несколько основных:

1. Минеральная вата – самый распространённый вид утеплителя – состоит из отдельных волокон, переплетенных в общую структуру. Минеральная вата выпускается в виде матов, скрученных в рулоны, и в виде отдельных плит. Для повышения водоотталкивающих свойств ее пропитывают специальным маслом или фенолспиртом.
2. Керамзит – сыпучий пожаростойкий утеплитель, состоящий из глины в виде отдельных гранул в результате воздействия высоких температур в специальных печах. Керамзит используется не в чистом виде, а в виде специальной смеси.
3. Перлит – сыпучий легкий огнеупорный и теплоизоляционный материал, получаемый из горных пород вулканического происхождения. Он выдерживает высокую температуру до 900 градусов Цельсия. Однако есть у него существенный недостаток – впитывает жидкость.
4. Пеностекло – по структуре представляет собой вспененную стекломассу, образуемую из силикатных стекол при высокой температуре около 1000 градусов Цельсия с использованием газообразователя. После остывания пеностекло имеет значительную механическую прочность.

Среди всех перечисленных видов утеплителей необходимо остановиться на таком виде, как минеральная вата. Ее можно подразделить на несколько видов в зависимости от типа исходного продукта:

1. Стекловата – производится из волокна, получаемого при смешивании стеклобоя с добавками из доломита, песка, известняка и соды. Она обладает высокой химической стойкостью. Температура, при которой стекловата способна нормально работать, – до 500 градусов Цельсия.
2. Шлаковата – производится при расплаве доменного шлака, имеет характерную серую окраску, способна выдерживать значительную температуру до 600 градусов.
3. Каменная вата – ее еще называют базальтовой по исходному материалу, из которого изготавливают данный утеплитель. Базальтовые горные породы при расплаве на специальном оборудовании образуют волокна толщиной 5-10 мкм и длиной до 20 мм. Такая вата способна выдержать температуру 300 градусов.

Основные формы выпуска минеральной ваты – это маты определенной толщины, свернутые в рулоны. Также минвата выпускается в виде плит, которые имеют большую жесткость по сравнению с матами.

Безопасность при утеплении дымохода на высоте

Прежде, чем утеплять металлическую или любую другую трубу, нужно осмотреть рабочее место для оценки возможных рисков, чтобы минимизировать их. Заранее подготовленная и проверенная на прочность лестница, доски для настила по шиферу или черепице, прочные проверенные веревки – все это обеспечит вашу безопасность в ходе работ.

При укладке досок на шифер соблюдайте следующее правило: доски укладываются поперек волн. Если нет промышленного страховочного пояса – сделайте его из прочной и толстой веревки или ремня. Один конец такой страховки должен быть прочно закреплен на мощной неподвижной конструкции дома или крыши. Одежда не должна быть расстегнутой, иметь свисающие рукава или болтающийся воротник, а лучше всего пользоваться спецодеждой.

Виды утеплителя

К утеплителю для трубы дымохода предъявляются следующие требования:

• материал должен быть доступен для монтажа своими руками;
• он должен быть негорючим;
• он должен подходить для утепления вашего вида дымохода.

Рекомендуем ознакомиться: Как провести водопровод для личного пользования и полива на даче из труб ПНД своими руками

Распространены три вида печных труб:

1. кирпичная;
2. стальная;
3. асбестовая.

Для каждой трубы есть свой наилучший вид утеплителя:

• Огнеупорная минеральная вата (базальтовая теплоизоляция). Этот утеплитель можно использовать для любого вида. Для монтажа скорлупы железной трубы с высокотемпературной эксплуатацией используют базальтовую рассыпчатую негорючую вату, поскольку металл обладает наибольшей теплопроводностью. Конструкция скорлупы выпускается в готовом виде (сэндвич) или может быть смонтирована своими руками.
• Штукатурка. Классический вид утепления для кирпичных дымоходов. Подходит для печей на любом топливе.
• Битый кирпич или шлак. Подручный материал засыпают в просвет между внешней стенкой трубы дымохода и смонтированным изоляционным кожухом. Недостаток такой конструкции – ее большой вес.
• Экструдированный пенополистирол (ЭППС). Специальный теплоизоляционный материал, который используют для утепления кирпичных дымоходов или иных конструкций, имеющих квадратную, прямоугольную форму. Не подходит для классических печей на дровах или угле, поскольку температура нагрева дымохода превышает эксплуатационные характеристики материала, говоря проще, пенополистирол оплавится.
