Виды аккумуляторных батарей по типу применяемых материалов
Так как электричество накапливается в батареях в результате проходящих внутри химических реакций, то использование в конструкции материалов с разными свойствами, определяет и технические характеристики батарей. На самом деле, типов аккумуляторов много, но мы расскажем о наиболее часто встречающихся.
Никель-кадмиевый
Как можно догадаться из названия, в такой батарее участвуют два элемента — никель и кадмий.
Никель-кадмиевый элемент может быть самой разной формы
Электролитом здесь выступает раствор гидрохлорида калия, поэтому такие батареи называют щелочными. Сейчас они не так популярны, но до сих пор остаются одним из самых надёжных типов аккумуляторов. Свою популярность никель-кадмиевые батареи для шуруповёртов получили, в основном, у профессионалов. Это строители, монтажники, электрики, работающие в суровых условиях. Даже при отрицательных температурах никель-кадмиевый аккумулятор отлично держит заряд.
Из существенных плюсов можно выделить большое количество циклов зарядки-разрядки и отсутствие потери заряда при длительном простое. Из минусов можно отметить то, что, во избежание снижения со временем максимального объёма заряда, разряжать и заряжать такой тип батареи нужно полностью.
Ещё одна важная особенность, актуальная в последнее время — токсичность кадмия. То есть, после выхода батареи из строя, её необходимо правильно утилизировать
А это и лишние расходы, и пристальное внимание со стороны экологов. В некоторых странах запрещено использовать батареи с кадмием
Никель-металлгидридный
Принцип работы и состав батареи практически тот же, что и в никель-кадмиевой. Роль второго реагента выполняет водородный металлгидридный электрод. В качестве электролита также используется гидроксид калия. По сравнению с кадмиевыми батареями, эти обладают меньшей степенью памяти. То есть, можно заряжать даже частично разряженный аккумулятор. При равных с кадмиевой батареей размерах, общий объём заряда в этом виде больше. Но не рекомендуется использовать такие батареи при отрицательных температурах.
Так в разрезе выглядит никель-металлгидридный элемент питания
Литий-ионные батареи
Многие пользователи в память о никель-кадмиевых батареях и стараются соблюдать те же правила эксплуатации для литий-ионных. То есть, полностью разряжать и заряжать аккумулятор. Однако, в литий-ионных батареях эффект памяти практически отсутствует. Помимо этого, такой тип аккумуляторов показывает самый низкий саморазряд. По своей ёмкости литий-ионные батареи превосходят никель-кадмиевые в два раза. Сегодня такой тип батарей используется повсеместно — бытовые приборы, автомобили, инструменты, телефоны и ноутбуки. Несмотря на то, что литий-ионные аккумуляторы плохо переносят отрицательные температуры, они всё равно довольно востребованы.
Литий-ионные батареи могут быть любой формы, не обязательно цилиндрической
Литий-полимерный аккумулятор
Это одна из модификаций литий-ионной батареи. Просто в качестве электролита здесь используется полимерный материал. Такой подход позволяет изготавливать батареи практически любых форм, даже ультратонких, толщиной до 1 мм. Эффект памяти выражен слабо, саморазряд тоже низкий. При относительно небольшой массе, ёмкость заряда в разы выше других типов аккумуляторов. Чем же тогда литий-полимерные аккумуляторы при всех своих инновационных свойствах плохи? Дело в том, что при перегреве или перезаряде они могут воспламеняться. Естественно, что в батареи стараются встроить защитные механизмы. Кроме того, некоторые зарядные устройства используют специальный алгоритм для зарядки. Но, зачастую, в своём желании сэкономить, производители, особенно, частные, не всегда стараются вкладываться в новые технологии.
Литий-полимерные аккумуляторы могут быть облачены практически в любую форму
Как правильно заряжать новый аккумулятор?
Для никель-кадмиевых и никель-металлогидридных аккумуляторов важное значение имеют начальные циклы зарядки, которые позволят им использовать всю возможную емкость. Батареи первого типа нужно полностью разрядить, а затем зарядить трижды, чтобы достигнуть максимальной величины их емкости
Далее их заряжают лишь полностью, об окончании этого процесса сообщат индикаторы или потепление корпуса. Аккумуляторы второго типа требуют 4-5 циклов полной разрядки и зарядки. Далее их заряжают по мере необходимости, не ожидая полного разряда. Тем не менее, циклы разряда-заряда регулярно повторяют по 4-5 раз, чтобы восстановить емкость.
Литий-ионные батареи не имеют эффекта памяти, поэтому рекомендаций, как правильно зарядить новый li-ion аккумулятор для шуруповерта, нет.
Дополнительные советы по зарядке шуруповертов
Если проход если скоро не планируется внедрение инструмента, сходу появляется вопрос: необходимо ли его заряжать до того, как переместить хранить? Тогда почти все находится в зависимости от типа аккума. Всераспространенные никель-кадмиевые батареи стоит за ранее зарядить. Необходимо сходу отметить, что для которого предназначена конструкция если инструмент не будет употребляться в протяжении долгого времени, то до того, как начать его использовать, необходимо будет произвести двух или больше 3 циклов разрядки-подзарядки аккума, чтоб вернуть его емкость заряда.
Никель-металлгидридные агрегаты также стоит зарядить до того, как отправлять инструмент хранить, в случае если период отсутствия использования инструмента будет превосходить 1 месяц, до начала использования стоит поставить агрегат подзаряжаться приблизительно посуточно. Это дозволит вернуть емкость заряда. Литий-ионные батареи числятся более комфортными данном плане, потому что их не требуется заряжать перед хранением.
Проверка состояния аккумулятора мультиметром
Не всегда, когда аккумулятор быстро садится или вообще не функционирует, необходимо покупать новый или нести блок к специалистам сервисного центра. Причину неисправности сможет самостоятельно найти во многих случаях даже неопытный электрик, ознакомившись с алгоритмом поиска. Для этого понадобится воспользоваться мультиметром либо аналогичными ему по измерительным возможностям приборами. Кроме данного устройства, потребуются также следующие инструменты:
- отвертка;
- паяльник с набором для пайки;
- нож;
- плоскогубцы.

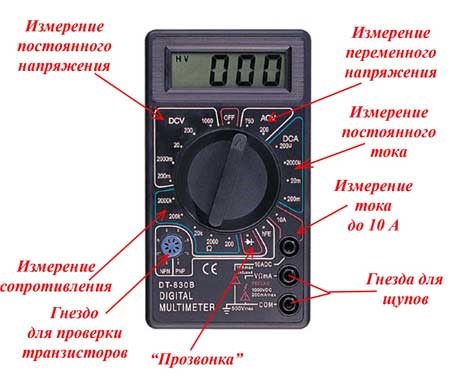

Чтобы точно установить причину неполадок АКБ, необходимо выяснить работоспособность каждого отдельного питающего элемента. Но сначала рекомендуется проверить зарядное устройство. С помощью мультиметра это делают таким образом:
- включают прибор;
- устанавливают переключатель измеряемых величин мультиметра на постоянное напряжение;
- устанавливают щупы в соответствующие гнезда мультиметра и прикасаются ими к контактам («+» и «-») зарядного устройства;
- сравнивают отображаемую на табло прибора величину с выходным напряжением зарядного устройства, указанным в инструкции по эксплуатации или на корпусе;
- если значения не совпадают, то ремонтируют адаптер или покупают новый.
Чтобы проверить аккумулятор шуруповерта мультиметром, выполняют следующие действия:
- заряжают полностью аккумуляторный блок;
- проверяют мультиметром выходное напряжение АКБ, установив переключатель прибора на его постоянную величину, а щупами дотрагиваясь до плюса и минуса;
- если установлено несоответствие измеренного параметра указанной в эксплуатационной инструкции величине, то разбирают аккумуляторный блок и достают все батареи;
- когда отсутствуют поврежденные банки (потекшие либо вздутые), тогда проверяют мультиметром напряжение на выводах каждой батареи, предварительно с помощью паяльника распаяв цепь;
- к элементам питания по очереди подсоединяют нагрузку на одинаковое время (например, лампочку соответствующего вольтажа);
- на какой батарее произошла наибольшая просадка, та и является поврежденной.
Для проверки никель-металлогидридные и никель-кадмиевые накопители энергии разряжают полностью — это делают, чтобы избежать «эффекта памяти».
Найдя дефектную батарею, ее можно заменить новой либо попытаться временно восстановить. Также мультиметром можно измерять силу тока: если она растет и за первый час превышает 1 А, то аккумуляторная батарея считается работоспособной.
Если напряжение на выходе аккумулятора отсутствует, то велика вероятность нарушения целостности цепи внутри блока. При этом также разбирают блок и ищут вначале визуально, а затем с помощью мультиметра место обрыва.
Пайка – самый сложный момент + (Видео)
На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.
Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.
Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.
Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.
Срок службы аккумулятора для шуруповерта
Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.
Существуют 3 разных вида аккумуляторов:
Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.
Общие правила зарядки аккумуляторной отвертки
Различные типы батарей имеют свои собственные правила зарядки и эксплуатации, но есть общие рекомендации, которые необходимо соблюдать.
Для зарядки отвертки используйте только стандартное зарядное устройство, поставляемое с инструментом. Во время процедуры температура батареи повышается, поэтому запрещается проводить ее в помещении с температурой выше 30 ° или под прямыми солнечными лучами.
При зарядке внимательно следите за индикаторами на зарядном устройстве. Они уведомят вас, когда процесс завершится, и вы сможете выключить аккумулятор. Затем аккумулятор должен остыть, только после этого он подключается к устройству для работы.
Особенности зарядки аккумов шуруповертов
Схема зарядного для шуруповерта.
Очень принципиальным моментом является 1-ая зарядка шуруповерта, потому что конкретно от нее зависит, будет ли активирована полная емкость заряда. Кто тип аккумов имеет свои особенности первичной подзарядки. Самую большую сложность представляет зарядка никель-кадмиевых вариантов. 1-ая их подзарядка подойдет трехкратной, чтоб вся емкость заряда была заполненной. Таким макаром, после покупки агрегат необходимо стопроцентно зарядить, потом включить и бросить работать до его рабочий вариант разрядки, дальше необходимо опять поставить подзаряжаться и опять разрядить, три раза.
Никель-металлгидридный вариант в первую раз стоит сходу на сто процентов разрядить, ведь, вы, в покупке такая батарея имеет маленькой заряд, впоследствии необходимо бросить его вполне заряжаться. Повторно заряжать батареи этого типа конечно только когда они будут стопроцентно разряжены. Цикл рабочей зарядки-разрядки следует учесть 1-ые 4-5 раз, после этого есть вариант дополнительно заряжать батареи, пусть даже если они не в полной мере разряжены.
Таблица черт шуруповертов.
Литий-ионные батареи являются более современными, потому особенных требований к их подзарядке нет, потому что при любых обстоятельствах их емкость не понижается.
При первой и следующих подзарядках необходимо учесть, что самого рационального эффекта подзарядки достигается исключительно в случае, если Этот расхожий слух процесс проходит при температуре от 10 до 30°C. Более того, надо отметить, что при зарядке некие виды батареи бывают вариации начинать греться, что очень плохо может сказаться на всей батарее. Не следует допускать перегрева всей батареи выше 50°C. После проведения работ идеальнее всего хранить батарею раздельно от шуруповерта, хотя это совсем не обязательно.
Какие меры предосторожности есть в таком способе зарядки
В процессе подзарядки не стоит сильно нагружать сеть. В противном случае могут вылететь пробки, особенно, если проводка в квартире или гараже старая. Когда напряжение выше требуемого, рекомендуется подсоединить к ЗУ одну или несколько лампочек. Они будут принимать на себя часть энергии, что позволит уберечься от перегрузки.
Важно соблюдать полярность, если перепутать плюс и минус, один из приборов сгорит. Когда наберется стартовая емкость, появится возможность завести мотор, а уже в поездке аккумулятор подзарядится от генератора
Но лучше не заряжать его, пока он подключен к бортовой системе клеммами. Иначе есть вероятность повреждения систем авто.
Инструменты
Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.
Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядитьаккумуляторшуруповерта.
Особенности зарядки аккумуляторов
Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?
Перед первым использованием батареи требуетсязарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.
При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.
Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.
Что делать, если не заряжается аккумулятор шуруповерта?
Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.
Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумуляторашуруповертаи инструмента.
READ Биты Для Шуруповерта Какие Лучше
К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют «разгонять» такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначалазарядитьтакие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая «терапия», возможно, поможет вернуть их к жизни.
Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые «банки». После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.
Также причина в том, что батарея не заряжается, может быть в температурном датчике.
Как использовать аккумуляторы Prostormer 21v max lithium в инструментах Makita с аккумуляторами BL1830/BL1840/BL1850/BL1860
Что такое Prostormer и почему у них другое напряжение аккумулятров
Prostormer – китайский бренд на aliexpress.
Они делают достаточно качественные инструменты.
Кстати, если надумаете что-то купить, то почитайте мои
.
У Prostormer две линейки аккумуляторов. Одни похожи на аккумуляторы .
Китайцы назвали их .
Другие похожи на , их назвали .
Внутри и тех и других аккумуляторов 5 или 10 (в зависимости от емкости) элементов 18650.
У каждого элемента, в зависимости от степени заряда, напряжение варьируется от 2.4В до 4.35В.
Условный номинал 3.7В, но это просто маркировка. Бренды на таких аккумуляторах
пишут “18v” ().
Китайские маркетологи видимо исходят из мысли, что если написать больше, то будет
круче. Тем более что придраться тут невозможно – на таких аккумуляторах, если их полностью
зарядить, напряжение будет даже больше 21в ().
Это относится и к брендовым аккумуляторам “18v” – не слушайте официальных дилеров Makita,
мол в инструменте какая-то защита и аккумулятор “21в” категорически нельзя использовать
в инструментах Makita.
Внутри всех аккумуляторов одни и те же элементы, а электроника лишь балансирует заряд
по элементам, но не ограничевает выходное напряжение аккумулятора в целом.
Зачем
Makita иногда продает инструмент без аккумуляторов по очень выгодням ценам.
Но комплект один аккумулятор + зарядник обойдется вам как два шуруповерта Prostormer
21v вместе с аккумулятором и зарядником каждый.
Если же у вас и так есть инструменты Prostormer линейки , то вовсе ничего
дополнительно покупать не надо.
Как
Если вставить аккумулятор Prostormer в инструмент Makita, то он просто не
включится.
И вот тут появляются из-за плеча “мудрые” продавцы Makita и начинают рассказывать сказки,
какие у Makita супер-аккумуляторы и супер-защиты.
Однако причина реально в том, что китайцы в свои аккумуляторы не ставят термо-резистор,
защищающий аккумулятор от перегрева.
Резистор соединен с плюсом аккумулятора и выведен на центральный контакт (тому что ближе к
плюсовому).
Инструмент Makita замеряет его сопротивление, и если оно слишком большое, что сигнализирует о
перегреве аккумулятора, выключают инструмент.
Моя практика использования инструментов Prostormer показывает, что аккумуляторы не перегреваются
до заметной степени, так что отсутствие контроля температуры ни на что не влияет.
Поэтому я не стал подбирать терморезистор, а просто поставил вместо него заглушку – обычный резистор
на 20 К Ом. Если у вас такого нет под рукой, вы совершенно безопасно можете просто соединить
проводом средний контакт терморезистора с плюсовым контактом (ближайшим к нему).
Проблема только в одном – китайцы, хотя и не задействовали никак средний контакт аккумулятора,
“оптимизировали” разводку печатной платы и провели одну линию через него.
Поэтому перед тем, как соединять центральный и боковой контакты, вам надо перезать дорожки
соединенные с центральным контактом – их две, снизу и сверху платы.
И заменить разорванное этим соединение проводом.
Как я это сделал видно на фото. В белой трубке термоусадки – мой резистор, который, как я уже
сказал, вы можете заменить просто на провод.
При сборке не забудьте поставить пружину кнопки на место.
После этой переделки аккумулятор будет работать в инструментах Makita. Нормально заряжаться
своей штатной зарядкой. И продолжит, конечно, работу и в инструментах Prostormer, потому что в
них вообще нет этого центрального контакта.
Этап 1: Приносим шуруповерт в жертву!
Сколько их, одиноких стоящих на полках в комиссионных магазинах или продаваемых на досках объявлений. Порой безжизненные, без аккумуляторов — Skil, Ryobi, DeWalt, Bosch и другие, ищут своего нового владельца. Они бывают всех форм, размеров, цветов. Различная мощность (9,5 вольт, 12 вольт, 18 вольт, 19,2 вольт, 28 вольт) и тип аккумулятора (литий-ионные, кадмиевые и т.д.). Многие из них устарели. Их предыдущему владельцу было проще выбросить своего помощника и купить нового. Таким образом, эти потерянные дети, сидят на полках собирая пыль, пока продавец комиссионного магазина, наконец не выбросит их. Я говорю вам о Шуруповерте! А точнее о бывшем в употреблении шуруповерте.
Итак, то что нам нужно это 12-ти вольтовой шуруповерт, с которым не жалко расстаться. Вот что мне удалось купить за 300 рублей. (см.фото выше) У этого шуруповерта отсутствовал аккумулятор.
Заряжаем Аккумулятор Шуруповерта Макита
Шуруповерт очень востребовано среди домочадцев не опытных строителей при проведении различных. Благодаря его использованию можно высверлить любое отверстие либо ввинтить саморез.
Шуруповерт является незаменимым инструментом в строительстве, не т.д. Т.к. В данном случае аккумулятор мы заряжаем при от шуруповерта с зарядкой от. С использованием него можно вкрутить саморезы по другому просверлить отверстие.
Те модели шуруповерта, которые оснащены аккумулятором, удобны в процессе применения. Эти инструменты конечно применять в помещениях, где нет электрической сети. Поэтому домочадцы интересуются, сколько заряжать аккумулятор не от каких факторов зависит Данный показатель.
Зарядка шуруповёрта без зарядного
Восстановить батарею без помощи ЗУ несложно, но многие не представляют, как. Зарядить аккумулятор шуруповёрта без зарядного устройства можно, используя любой блок питания с постоянным напряжением. Величина его должна быть равной или немного больше значения напряжения заряжаемого аккумулятора. Например, для 12V батареи можно взять выпрямитель для зарядки автомобиля. С помощью клеммных зажимов и проводов подключить, соблюдая полярность, их друг к другу минут на тридцать, при этом контролируя температуру батареи.
А можно провести доработку и устройства питания с большим напряжением, воспользовавшись простым интегральным стабилизатором. Микросхема LM317 позволяет управлять входным сигналом до 40 вольт. Понадобится два стабилизатора: один включается по схеме стабилизации напряжения, а второй — тока. Такую схему можно применить и при переделке ЗУ, не имеющего узлов контроля процесса зарядки.
Работает схема совсем несложно. Во время работы образуется падение напряжения на резисторе R1, его хватает для того, чтобы засветился светодиод. По мере заряда ток в цепи падает. Через некоторое время напряжение на стабилизаторе будет малым и светодиод погаснет. Резистор Rx задаёт наибольший ток. Его мощность выбирается не менее 0,25 ватт. При использовании такой схемы аккумулятор не сможет перегреваться, поскольку устройство автоматически отключается при полном заряде батареи.
https://www.youtube.com/embed/PFKHKkEnTFM
Originally posted 2018-04-06 09:06:40.
Что предпринять, если не подзаряжается аккумулятор?
Если техника не заряжается, причина бывает в вышедшем из строя аккумуляторе или в поврежденном зарядном устройстве. Иногда его клеммы и аккумулятор начинают плохо взаимодействовать, для устранения проблемы ЗУ разбирают и подгибают контакты.
Иногда в ходе разборки обнаруживается, что клеммы окислились или загрязнились. Для устранения проблемы их протирают специальным средством для очистки или спиртом.
Если емкость никель-кадмиевых батарей существенно уменьшилось, их можно попробовать разогнать. Для этого их разбирают, с помощью мультиметра находят нерабочие элементы и подзаряжают более высоким током, после чего повторно разряжают. Таким образом можно частично восстановить емкость. Другое решение – разобрать два аккумуляторных блока, удалить неисправные банки и соединить целые. После этого восстановленное устройство несколько раз заряжают и разряжают.
