Циклоны для очистки воздуха от пыли: виды, изготовление своим руками

Как выбрать?

Выбирая пылесос с оптимальной системой фильтрации, следует руководствоваться отзывами потребителей и информацией, получаемой от производителя марки. Наибольшей эффективностью обладают системы фильтрации 3M, Einhell, Type 2 и EIO. В моделях таких известных брендов, как Siemens и Bosch устанавливается пылесборник системы Megafilt SuperTEX. Он имеет дополнительный матерчатый слой с микропорами, благодаря чему обеспечивается максимальная мощность рабочего всасывания, даже если мешок-пылесборник полностью заполнен.

Изделия марки Thomas AIRTEC имеют четырехслойный пылесборник из ткани, а изделия изготовителя из Германии Melitta представляют собой многослойный мешок из тонкой бумаги, обеспечивающий фильтрацию самых мелких частиц размером менее до 0,3 мкм, при этом каждый следующий слой удерживает все более мелкие частички пыли.

Многие современные модели оснащены системой механической фильтрации Swirl MicroPor. Ее достоинство состоит в работе трех ступеней очистки – первые два уровня действуют как традиционный пылесборник, задерживая довольно большие частички пыли до 1 мкм, а третий позволяет очищать воздух от микрочастиц и, что примечательно, от бактерий, которые часто становятся причиной серьезных заболеваний. Таким образом, первые уровни работают как система грубой очистки, а третий – тонкой. В наиболее ходовых агрегатах Philips пылесборники пропитывают особым антисептическим раствором, который эффективно уничтожает бактерии сразу после их попадания в мешок.

В то же время каждый производитель и по сей день выпускает линейку пылесосов с привычными тканевыми мешочками многоразового использования. Причина здесь проста – эти пылесосы стоят намного дешевле, следовательно, они являются оптимальными для людей со средним и низким достатком. Помимо того, тканевый мешок можно использовать несколько лет, а бумажный нужно регулярно менять, что влечет за собой трату денег и времени на них приобретение.

В большинстве современных моделей компаний Samsung, LG, Electrolux, Rowenta, а также Hoover, Bosch и Siemens пылесборник представляет собой резервуар, расположенный в середине корпуса изделия – это циклонные модели. Они выполняются в двух вариантах.

В циклонах первого вида воздух перемещается спирально, где под влиянием центробежной силы прилипает к стенкам, утрачивает скорость и тут же оседает, оставаясь в самом резервуаре. Затем обработанный воздух пропускается сквозь моторные и поролоновые фильтры и толчками выводится наружу.
В циклонах второго вида очищаемый воздух перемещается в емкость, где происходит моментальное снижение скорости. При этом больше 95% частичек оседают на дно, а вся мелкая пыль подхватывается вихрями и перемещаемся в губчатый моторный очистной фильтр, пропитанный фунгицидным препаратом, после чего поступает в выходной отсек и выводится наружу. Подобные фильтры имеют свои достоинства, среди которых на первых план выходит стабильно высокая мощность работы, которая никак не зависит от степени наполненности пылесборника, да и сам процесс очистки гораздо более гигиеничен.

В то же время следует отметить, что производители всех вышеперечисленных моделей так и не смогли добиться 100-процентного задержания пылевых частичек, как следствие – вместе с выхлопом они снова попадают в жилое помещение, а оттуда прямиком отправляются в нашу слизистую и легкие. Последствия всего этого могут быть самыми непредсказуемыми, в итоге в стремлении обезопасить свою семью можно, наоборот, столкнуться с непоправимым ущербом.

В качестве альтернативы таким фильтрам выступают водные, которые справляются с задачей удержания пыли максимально эффективно, но при этом не причиняют ни малейшего вреда человеческому организму, но их стоимость гораздо выше, чем у всех остальных пылесосов сухого типа сборки.

Водяными фильтрами оснащены пылесосы немецкого бренда Thomas – процесс задержки пылевых частиц здесь составляет 99,998% и это самый высокий результат среди всех существующих на сегодняшний день пылесосов. В этих аквафильтрах поступающий воздух сразу же орошается влагой, после чего воздух подвергается трехступенчатой очистке в поролоновых и бумажных фильтрах. Следует отметить, что модели с аквафильтром имеют также и выраженные гигиенические преимущества – они не только задерживают частички пыли, но и еще увлажняет воздух в доме.

Кроме того, мощность работы в данном случае остается неизменной в течение всех уборочных работ, а очистка самого фильтра сводится к своевременному выливанию загрязненной воды.

Строительный пылесос из старого бытового

Если постоянно имеешь дело с техникой, становятся понятными особенности конструкции и принципы работы.

И при необходимости уже не будешь тратить деньги на брендовый строительный пылесос, а за пару вечеров смастеришь устройство, по характеристикам не уступающее раскрученному «уборщику».

Так поступил и автор строительной модели, работающей на основе вышедшего из строя пылесоса «Вихрь». Предлагаем познакомиться с процессом изготовления строительного пылесоса.

При изготовлении самоделки следует учесть особенности помещения и некоторые нюансы подборки и крепления отдельных элементов конструкции. Далее приведены полезные рекомендации для сборки пылесоса.

Что понадобится для переделки?

Буквально все изделия, участвующие в модернизации, уже были использованы, следовательно, не требуют затрат на приобретение. Если каких-то деталей не нашлось под рукой, их можно купить за копейки на интернет-площадке распродаж или найти на свалке.

Правда рекомендуется все-таки использовать новый фильтр – для качественной работы пылесоса, а также прикупить некоторые мелочи: розетку, детали для электроплаты, провода, крепежные элементы.

Общие расходы на закупку новых деталей составили 800 руб., причем самым дорогим элементом оказалась розетка – 350 руб. Детали для платы обошлись в 250 руб., фильтр – 200 руб.

Кроме перечисленных деталей потребуется розетка, кусок резинового автомобильного коврика для прокладки, инструмент для работы:

дрель с набором коронок и сверл;
шуруповерт;
электролобзик;
карандаш с линейкой, циркуль.

В качестве крепежных элементов будут не только саморезы, но и болты, поэтому для затягивания гаек потребуются ключи нужного размера. Для подключения отдельных элементов – переключателя, электронной платы и сетевого кабеля – заранее необходимо начертить схему.

Для того чтобы усовершенствование старого прибора порадовало успешным результатом, нужно знать, как работает пылесос. Так домашнему мастеру будет понятней, что и с какой целью он модернизирует.

Пошаговая инструкция по изготовлению

Когда все детали будущего агрегата и инструменты подготовлены, можно приступать к сборке. Но для начала нужно соблюсти нормы техники безопасности – надеть спецодежду, рабочие перчатки.

Шаг 1 – установка розетки. Коронкой диаметром 42 мм просверливаем отверстие в верхней части крышки. Между розеткой и корпусом кладем резиновую прокладку, вырезанную из автомобильного коврика. Для крепления используем саморезы.
Шаг 2 – монтаж электросхемы. На крышке просверливаем маленькие отверстия под тумблер и для крепления схемы. Плата не должна касаться корпуса, поэтому ее устанавливаем на стойки, вырезанные из авторучки.
Шаг 3 – крепление тумблера. В результате на внешней стороне крышки должны быть установлены переключатель и розетка для электроинструмента, на внутренней – электронная плата.
Шаг 4 – присоединение кабеля питания. Кабель лучше припаять, при этом два провода – к переключателю, а третий заземляющий идет на большой крепежный винт, к которому уже подключена «земля» от розетки. Это необходимо для заземления прибора.
Шаг 5 – фиксация фильтра. В днище пылесборника и в крышке бака вырезаем отверстия 95 мм, по окружности высверливаем отверстия для винтов, выпиливаем из фанеры заглушку, стягиваем все детали винтами. Фильтр закрепляем шпилькой на планке.
Шаг 6 – установка всасывающего патрубка. Коронкой 57 мм высверливаем в верхней части бака отверстие. Вставляем в него заранее собранный патрубок с фланцем, который можно сконструировать из куска канализационной трубы.
Шаг 7 – сборка пылесоса. Устанавливаем бачок для сбора мусора, закрываем его крышкой так, чтобы фильтр находился внутри. Затем присоединяем часть старого пылесоса с двигателем, стягиваем металлическим хомутом.
Шаг 8 – подключение шланга. Вместо шланга можно использовать сантехническую гофротрубу. Вставляем ее в присоединяющий патрубок, затем включаем агрегат. Тестирование можно провести, убирая песок или опилки.

Во время тестирования нужно обратить внимание на силу всасывания и герметичность мусоросборника. Если детали будут примыкать друг к другу неплотно, мощность агрегата заметно снизится

Но необходимо произвести еще одно тестирование – с электроинструментом.

Вставляем вилку электролобзика или дисковой пилы в розетку на корпусе, включаем инструмент. Вместе с ним должен автоматически заработать и пылесос.

Пылесосы с циклонным фильтром

Отличие циклонного фильтра от других – система всасывания и метод обработки мусора. С виду это обычный цилиндр с фильтром, но процедура втягивания и завихрения потока проходит несколько этапов.

Особенности конструкции

Под действием центробежной силы происходит отделение мусора от воздуха, что предотвращает его проникновение обратно с выхлопом в комнату. Колба, где происходит процесс завихрения, обычно состоит из прозрачного пластика, поэтому можно видеть не только засоренность, но и работу циклона.

Принцип работы

Воздух с мусором втягивается пылесосом в боковое отверстие фильтра, тем самым создавая центрифугу. При спиралевидном завихрении мусор отделяется от основного потока и прислоняется к стенкам емкости. Микрочастицы пыли кружатся дольше, а могут и вовсе оставаться в потоке. Для ее фильтрации уже установлен другой фильтр в виде поролона или ткани. Многоуровневая чистка требует к себе высокой мощности, поэтому при покупке пылесоса учитывайте данный параметр в первую очередь.

Советы по эксплуатации

Уход за циклонным фильтром достаточно прост – отсоедините конструкцию от пылесоса и откройте. Высыпьте мусор, и вставьте фильтр обратно. В отличие от аква-функции, емкость не нужно промывать водой, однако, при необходимости можно вытереть мокрой губкой с мылом или чистящим средством. Главное условие – высушить фильтр перед уборкой, поскольку остатки пыли могут скопиться в единую массу и заблокировать свободный проход воздуха, что может привести к поломке прибора.

Как выбрать пылесос с циклонным фильтром

На рынке можно встретить большое разнообразие марок с огромным списком функций, однако не все они будут востребованы в процессе эксплуатации. Выбирайте пылесос только среди уже зарекомендовавших себя брендов, поскольку дешевые устройства с большим функционалом могут не соответствовать действительности и быстро выйти из строя.

Также нужно определиться с типом пылесоса. Если уборка будет производиться в одной или нескольких комнатах с небольшими накоплениями мусора, купите вертикальную конструкцию с сетевым шнуром или аккумулятором. Циклонный фильтр в них работает довольно эффективно, при этом легко снимается и чистится.

Для больших помещений и клининговых компаний рекомендуется выбирать среди горизонтальных пылесосов, так как у них большая мощность и емкостный пылесборник. Центрифуга в этом случае работает быстрее, что позволяет качественно вычищать поверхность от пыли.

Как сделать циклонный фильтр самостоятельно: пошаговое руководство

В случае с циклонным фильтром можно сэкономить, создав его самостоятельно из подручных материалов.

Подготавливаем инструменты и материал

Для работы вам потребуется:

пластиковая труба диаметром 50 мм и длиной до 150 мм;
кусок фанеры;
шланг стандартного пылесоса;
два ведра 5 л и 10 л;
сантехнический уголок 30 градусов;
электрическая дрель с коронкой и различными сверлами;
линейка;
строительный циркуль;
карандаш;
электролобзик;
струбцина;
канцелярский нож.

Изготавливаем корпус

Возьмите нож, и обрежьте борта у 5 л ведра.
Переверните емкость вверх дном, разместите на листе фанеры и расчертите карандашом по окружности.
При помощи строительного циркуля отметьте 30 мм к периферии, начертите еще один круг и вырежьте электролобзиком.
Сделайте фигуру под кольцо. Для этого расчертите еще один круг при помощи ведра: условно обозначьте нижнюю точку и при помощи циркуля сделайте разметки по диагонали примерно 100 мм в обе стороны.
Возьмите коронку диаметром 50 мм и в отмеченных точках сделайте отверстия, но только чтобы они не выходили за пределы обозначенного кольца.
От основного кольца отмерьте 50 мм и расчертите круг, точки которого будет соприкасаться с вырезанными отверстиями.

Соединяем заготовки

Вырезанное кольцо насадите на 5 л ведро в верхней части, где были отрезаны борта и закрепите саморезами изнутри

Важно загерметизировать все щели и отверстия между деталями, поэтому используйте больше креплений по окружности. Крышку 10 л ведра вырежьте точно по центру и закрепите на цилиндре саморезами

Монтируем входной патрубок

В противоположной стороне от отверстия цилиндра нужно закрепить патрубок. Для этого отступите от дна 10 мм и при помощи коронки 50 мм сделайте входное отверстие. Для большего уплотнения сантехнического уголка вырезанное отверстие сделайте в виде капли. Затем при помощи герметика и самореза зафиксируйте уголок.

Второй патрубок устанавливается аналогичным способом. Пластиковую трубу 50 мм диаметром и 100–130 мм в длину, нужно вставить по центру днища цилиндра. Из фанеры можно вырезать небольшой квадрат и сделать отверстие 50 мм при помощи коронки, затем вставить в него трубу и закрепит герметиком.

Монтируем фигурный элемент

Основной момент процедуры – монтаж фигурного элемента из фанеры, поскольку именно он будет создавать завихрение в цилиндре. Закрепите пластину в 10 мм от края открытой части цилиндра, при этом фигурный элемент не должен соприкасаться с патрубком

С внешней стороны закрепите плотно прилегающую часть пластины при помощи самореза, при этом важно, чтобы она была расположена строго горизонтально

Окончательная сборка

Заключительный этап сборки подразумевает под собой соединение уже готовых частей, а именно сам цилиндр и большое ведро. Плотно лечь поможет ранее смонтированная крышка большого ведра. Общая высота конструкции будет составлять 45–60 см.

Как подключить самодельный циклон

Гофрированный шланг от какого-либо рабочего инструмента вставьте во входное отверстие, а в выходное отверстие вставьте трубку от пылесоса, вместо рабочей насадки. Перед работой запустите пылесос, а потом уже инструмент. Стружка или мусор будет проходить по гофрированной трубе прямиком в самодельный циклонный фильтр. В цилиндре будет происходить отсеивание мусора, и чистый воздух выйдет через выхлоп пылесоса.

Изготовление элементов циклона

На специализированных форумах сети Интернет можно найти чертежи всех составляющих агрегата, которые доступны для того, чтобы сделать их своими руками. Из подручных средств часто производится переделка бытового (а лучше – промышленного) пылесоса. Дополнительно необходимы:

комплект шлангов из полупрозрачного гофрированного материала (это облегчит визуальный контроль за осевшими внутри частицами пыли). Для стружкоотсоса практичнее резиновые шланги;
звукоизолирующая коробка, которая будет выполнять две функции – обеспечит снижение уровня шума в мастерской, и дополнительную защиту всех находящихся там станков и электроинструментов от периодически накапливаемого пылью статического электричества. С этой целью коробку можно сделать своими руками из фанеры, а изнутри отделать любого типа звукоизолятором;
воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминиевого листа, и соединяются между собой фальцами;
ёмкость для сбора отходов – можно изготовить из обычного строительного ведра вместимостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом самодельного циклона;
фильтр (можно использовать фильтр от грузовых автомобилей), который устанавливается на выходном патрубке.

https://youtube.com/watch?v=TOnfeSdbvyQ

Переделанный своими руками для нужд пылеудаления пылесос проверяют: сначала на холостом ходу, прогоняя через систему обычный воздух, а потом уже с подключением пылесоса к работающему станку.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

Создание фиксирующего кольца и фигурной вставки
Установка фиксирующего кольца
Установка бокового патрубка
Установка верхнего ввода
Установка фигурной вставки
Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку – ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра

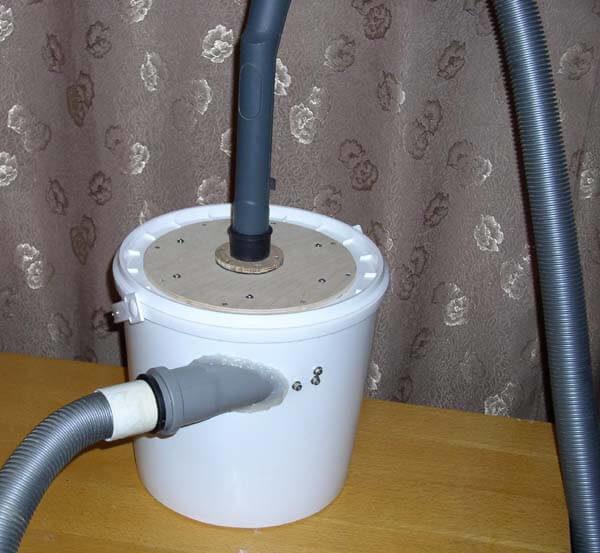

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра

Обратите внимание, что верхней частью малого ведра теперь стало его дно

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка – очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

Верхний патрубок – к бытовому пылесосу
Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Краткий обзор марок с циклоном

Приборы с циклонными системами выпускают практически все известные производители клининговой техники. Каждый из них вносит свои разработки, поэтому и внешний вид контейнеров, и внутренняя конструкция могут отличаться.

Фильтры популярных циклонников с корпусом на колесах и всасывающей трубой:

У вертикальных моделей циклонный фильтр выглядит иначе: он компактнее, меньше весит, соответственно, не такой производительный, как у обычных напольных аналогов.

У комбинированного пылесоса Xiaomi Roidmi Wireless циклонная система является съемной, при необходимости превращается в легкий ручной прибор. Он еще и «умный» – работа модели контролируется со смартфона

При покупке агрегата с циклонным фильтром применяются те же правила, что и для выбора любого клинингового оборудования: учитывается мощность, вес, дополнительные функции, наличие аккумулятора, возможность работы в автоматическом режиме (у роботов).

Если нужна регулярная качественная сухая уборка, подходят приборы с циклонной системой сбора пыли – мощные, недорогие, простые в уходе.

Циклоны для очистки воздуха от пыли
