Ледебурит

Компоненты в системе «железо-углерод»

Компонентами железоуглеродистых сплавов являются железо, углерод и цементит:

Железо

Железо – d-переходный металл серебристо-светлого цвета. Температура плавления – 1539° С. Удельный вес равен 7,86 г/см3. Наиболее существенной особенностью железа является его полиморфизм. В твердом состоянии железо может находиться в двух модификациях — α и γ. Полиморфные превращения происходят при температурах 911° С и 1392° С. При температуре ниже 911° С и выше 1392° С существует Feα (или α-Fе) с объемно-центрированной кубической решеткой. В интервале температур 911…1392° С устойчивым является Feγ (или γ-Fе) с гранецентрированной кубической решеткой. При превращении α→γ наблюдается уменьшение объема, так как решетка γ-Fе имеет более плотную упаковку атомов, чем решетка α-Fе. При охлаждении во время превращения γ→α наблюдается увеличение объема. В интервале температур 1392…1539° С высокотемпературное Feα называют Feδ. Высокотемпературная модификация Feα не представляет собой новой аллотропической формы.

При температуре ниже 768° С железо ферромагнитно, а выше – парамагнитно. Точку 768° С, соответствующую магнитному превращению, т.е. переходу из ферромагнитного состояния в парамагнитное называют точкой Кюри. Модификация Feγ парамагнитна.

Железо технической чистоты обладает невысокой твердостью (80 НВ) и прочностью (временное сопротивление – σв=250 МПа, предел текучести – σт=120 МПа) и высокими характеристиками пластичности (относительное удлинение – δ=50 %, а относительное сужение – ψ=80 %). Свойства могут изменяться в некоторых пределах в зависимости от величины зерна. Железо характеризуется высоким модулем упругости, наличие которого проявляется и в сплавах на его основе, обеспечивая высокую жесткость деталей из этих сплавов.

Железо со многими элементами образует растворы: с металлами – растворы замещения, с углеродом, азотом и водородом – растворы внедрения.

Углерод

Углерод относится к неметаллам. Обладает полиморфным превращением, в зависимости от условий образования существует в форме графита с гексагональной кристаллической решеткой (температура плавления – 3500° С, плотность – 2,5 г/см3) или в форме алмаза со сложной кубической решеткой с координационным числом равным четырем (температура плавления – 5000° С).

В сплавах железа с углеродом углерод находится в состоянии твердого раствора с железом и в виде химического соединения – цементита (Fe3C), а также в свободном состоянии в виде графита (в серых чугунах).

Цементит

Цементит (Fe3C) – химическое соединение железа с углеродом (карбид железа), содержит 6,67 % углерода. Более точные исследования показали, что цементит может иметь переменную концентрацию углерода. Однако в дальнейшем, при разборе диаграммы состояния, сделаем допущение, что Fе3С имеет постоянный состав. Кристаллическая решетка цементита ромбическая, удельный вес 7,82 г/см3 (очень близок к удельному весу железа). При высоких температурах цементит диссоциирует, поэтому температура его плавления неясна и проставляется ориентировочно – 1260° С. Аллотропических превращений не испытывает. Кристаллическая решетка цементита состоит из ряда октаэдров, оси которых наклонены друг к другу. При низких температурах цементит слабо ферромагнитен, магнитные свойства теряет при температуре около 210° С. Цементит имеет высокую твердость (более 800 НВ, легко царапает стекло), но чрезвычайно низкую, практически нулевую, пластичность.

Цементит способен образовывать твердые растворы замещения. Атомы углерода могут замещаться атомами неметаллов: например, азотом; атомы железа – металлами: марганцем, хромом, вольфрамом и др. Такой твердый раствор на базе решетки цементита называется легированным цементитом.

Если графит является стабильной фазой, то цементит – это метастабильная фаза. Цементит – соединение неустойчивое и при определенных условиях распадается с образованием свободного углерода в виде графита

Этот процесс имеет важное практическое значение при структурообразовании чугунов

Классификация железоуглеродистых сплавов

Классификация железоуглеродистых сплавов в зависимости от концентрации углерода в сплаве:

  1. C<0,025%. Техническое железо. При комнатной температуре будет состоять только из феррита;
  2. 0,025<C<2,14. Стали:

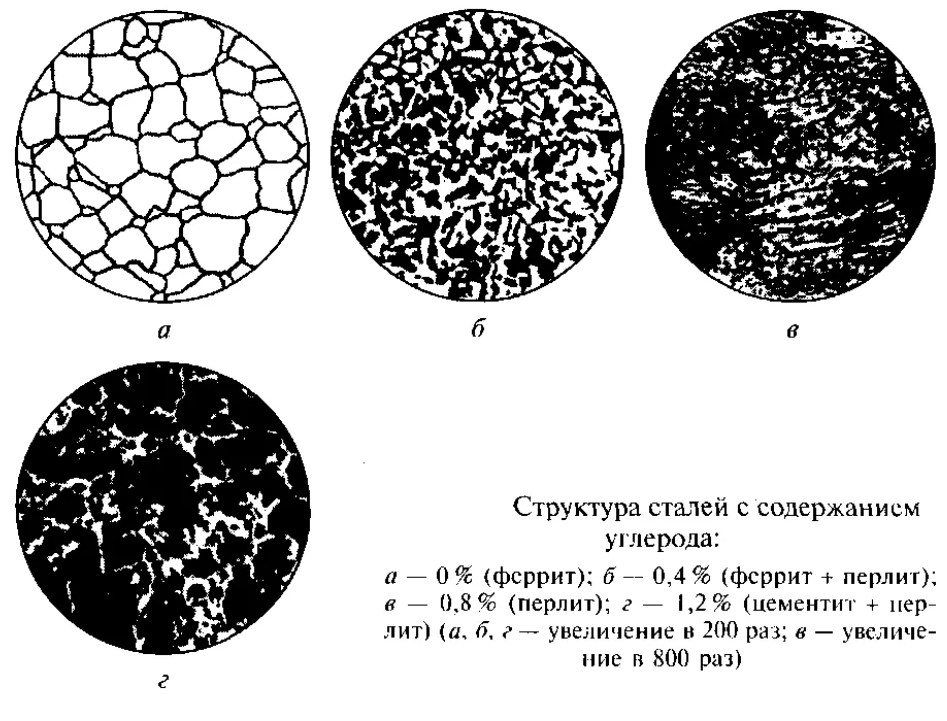

    • 0,025<C<0,8. Доэвтектоидные стали. Состав: феррит + перлит (или третичный цементит);
    • C=0,8. Эвтектоидная сталь. «Чистый» перлит;
    • 0,8<C<2,14. Заэвтектоидная сталь. Состав: вторичный цементит + перлит;
  1. 2,14<C<6,67. Чугуны:
    • 2,14<C<4,3. Доэвтектический чугун. Состав: ледебурит + перлит + вторичный цементит;
    • C=4,3. Эвтектический чугун. «Чистый»  ледебурит;
    • 4,3<C<6,67. Заэвтектический чугун. Состав: ледебурит + цементит.

Техническое железо выделяет то, что оно состоит исключительно из феррита. Который и определяет его свойства: мягкость, чрезвычайную пластичность и т.д.

Чугуны же выделяет наличие ледебурита, придающего им хрупкость. Поэтому чугуны не могут подвергаться ковке. Зато обладают лучшими литейными свойствами (чем стали), обусловленными наличием легкоплавкого ледебурита.

Норма железа в крови

Норма железа в крови зависит от пола и возраста человека. Из-за конституционной особенности организма, скорости обмена веществ, меньшей мышечной массы, у женщин потребность в железе ниже, чем у мужчин.

Показатель колеблется:

  • у девушек от шестнадцати до восемнадцати лет норма микроэлемента составляет 5,8-18 мкмоль/л;
  • в репродуктивный период увеличивается до 11,5-30,4;
  • в период после 45 до 65 лет 12-31;
  • после 65 лет показатели незначительно понижаются.

Показатели железа у беременных, в зависимости от срока, должны колебаться приделах 8,9-30,3 мкмоль/л.

У мужчин:

  • в подростковый период норма составляет 5-25 мкмоль/л;
  • с 19 до 45 лет увеличивается до 11,5-30,5;
  • 45-65 лет 12-32 мкмоль/л.

У мужчин старше шестидесяти пяти лет норма уменьшается до 12-29,7 мкмоль/л.

У новорожденных первого месяца жизни норма железа 5-20 мкмоль/л, у малышей до года 5-21, до пяти лет 5-18, до 11 ‒ 5,5-11,5.

Даже зная норму железа в крови, самостоятельно разобраться в анализах невозможно, поскольку еще учитываются лабораторные данные в системе.

Свойства

Вспученный перлит применяют однократно (в качестве песка, гравия, пола, стен, утеплителя кровли и звукоизоляционной засыпки) или в смеси с другими строительными материалами (строительные теплоизоляционные изделия, теплые штукатурки, легкий строительный раствор, наполнитель линолеума, в качестве компонента при изготовлении краски, сухой).

Перлит также является абразивом.

Строительство спортивной площадки. При строительстве спортивного поля или поля для гольфа перлит добавляют в почву до того, как его выпасают. По этой причине в сезон дождей поля не затопляются, они не выветриваются, а в период засухи трава зарастает и не высыхает.

Перлит эффективно используется в качестве адсорбента в масле или мазуте spills. At в то же время нефтепродукты легко выгорают из перлита, который их поглотил. Перлит добавляют в цементный раствор с целью закрепления нефтяных и газовых скважин.

В жилищно-коммунальном хозяйстве перлит используется для очистки водопроводной воды для очистки сточных вод, после химической дезинфекции, перед подачей ее потребителю. В пищевой промышленности.

Например: фильтр для очистки вина, сахарного сиропа, пива, фруктового сока, растительного масла. Экология: очистка поверхности водных объектов и земель от химических и промышленных загрязнений, радионуклидов. Медицинская промышленность (для фильтрации лекарственных средств). Стекло, металлургия, химическая промышленность, сельское хозяйство (агропарит).

Мелкий перлитовый песок очень пылен, что отрицательно сказывается на легких и глазах. Поэтому перед применением необходимо смочить перлит спреем и работать с респиратором или маской. Если пыль попадает в глаза, ее тщательно промывают водой. Кроме того, увлажненный перлит поднимается в воде во время полива и не притягивает к себе всю влагу.

Перлит продается не во всех магазинах. Возможность продажи замаскированных под перлит искусственных материалов, не обладающих свойствами. Большие потребности (садоводство) могут быть дорогостоящими. Есть более дешевые и бесплатные альтернативы.

Применение перлита

Белый цвет перлита затрудняет диагностику почвенных вредителей (корнеядных насекомых, мучнистых червецов, личинок грибов). РН перлита нейтральный. Когда растение выращивают в чистом перлите и орошают жесткой водой, рН субстрата может смещаться в щелочную сторону, что тормозит рост растения и препятствует использованию питательных веществ.

Поскольку он имеет положительный заряд, он не может удерживать положительный ион удобрения и не участвует в процессе ионного обмена.

Вермикулит, кирпичная крошка, мелкий керамзит, полистирольная крошка, песок (последние 2 компонента придают субстрату пористость и рыхлость, но не удерживают воду).

Основные структуры

Сплав железа и углерода является основой стали и чугуна, которые называются железными сплавами, и это самые важные конструкционные материалы в технологии.

Структура и свойства сплава во многом зависят от характеристик основных компонентов и аддитивных элементов, а также характера их взаимодействия.

Чистое железо-серебристо-белый металл, тугоплавкий. Температура плавления железа составляет 1539°C. железо имеет 2 полиморфные модификации a и G.

При температурах ниже 910°C железо имеет объемно-центрированную кубическую решетку. Это изменение называется A-iron. а-железо-это температура до 768°С (точка Кюри) магнитно.

Когда утюг нагрет, тел-центризованная кубическая решетка 910°С поворачивает в сторон-центризованную кубическую решетку, и А-утюг поворачивает в г-утюг. г-железо присутствует при температуре 910-1392°с

Углерод-неметаллический элемент. Температура плавления углерода составляет 3500°С. углерод в природе существует в 2 полиморфных модификациях: Алмаз и графит.

В сплаве свободный углерод-железо углерод находится в форме графита. Кристаллическая структура графита слоистая. Его прочность и пластичность очень низки.

Углерод может растворяться в железе в жидком и твердом состоянии, образуя химические соединения-цементит может находиться в свободной форме в виде графита.

Состав

Перлит представляет собой механическую смесь феррита и цементита, образующуюся при эвтектоидном разложении медленно охлажденного аустенита. Концентрация углерода в перлите составляет 0,80%.

Твердость перлита HB 180÷220.Сталь, содержащая 0,80% C, имеет чистую перлитную структуру.

Редебрит представляет собой механическую смесь аустенита и цементита, образующуюся при кристаллизации жидких сплавов, содержащих 4,3% C. Это превращение также охватывает аустенит, который входит в состав редебрита, поскольку аустенит подвергается перлиту при температуре 723°C. следовательно, при температуре 723°или ниже красный Бритт является не смесью аустенита и цементита, а смесью перлита и цементита.

Основные компоненты перлита: диоксид кремния SiO2 (65-75%), оксид алюминия AI2O3 (10-16%), оксид калия K2O (до 5%), оксид натрия Na2O (до 4%), оксид железа Fe2O3 (до 3 фракций)%, оксид магния (до 1% от фракционирования), оксид кальция CaO (до 2%), вода (H2O) (2 ~ 6).Могут присутствовать и другие примеси.

Перлит характеризуется небольшой концентрической оболочечной структурой (перлитная структура), в результате чего образуется круглое ядро (Жемчужина), напоминающее жемчужину с характерным блеском.

Пористость 8-40%.Перлит может иметь самые разные оттенки: черный, зеленый, красно-коричневый, коричневый, белый. Типы перлита: Обсидиан (содержит примеси обсидиана), сферолиты (содержит примеси полевого шпата), смолистый камень (однородный состав), стекловидный и так далее. Перлит, в виде массивной, полосатой, угловатой ректификационной породы, пемзы, отличается особенностями фактуры.

Вспученный перлит-это рыхлый, пористый, рыхлый, легкий и прочный материал.

Огнестойкость: рабочая температура-минус 200-900°С. Смогите поглотить до 400% из жидкости своего собственного веса: термоизоляция и ядровая изоляция, максимум absorbency. It это биологически resistant. It не подвержен разложению и гниению под воздействием микроорганизмов и не является благоприятной средой обитания для насекомых и грызунов.

Химически инертен: нейтрален к щелочным и слабым кислотам. Перлит является экологически чистым, нетоксичным и стерильным материалом и не содержит тяжелых металлов.

Перлит можно использовать естественным способом (в строительстве), но чаще используется вспученный перлит. Применение вспученного перлита в строительстве позволяет повысить теплоизоляцию и звукоизоляцию строящихся конструкций и характеристики противопожарной защиты, при этом значительно снижаются масса и объем конструкций.

Структура и свойства

Итак, определить, что представляет собой ледебурит достаточно просто. Главной фазой, которая обеспечивает его образование, считается цементит. На поверхности этой составляющей, за рождение которой отвечает эвтектическая жидкость, появляется пластина дендрита аустенита. Следом происходит мгновенное парное разрастание кристаллических элементов из фаз. С учётом температурных режимов, ледебуритный состав, как правило, имеет различные компоненты. К примеру, температура 1145 – 726 свидетельствует о присутствии цементита и аустенита в ледебуритной основе. Понижение теплового показателя обеспечивает появление таких объектов, как феррит и цементит. Преимущество ледебурита состоит в том, что он отличается повышенной хрупкостью и твердостью.

Присутствие в железоуглеродистых сплавах

Редебритные смеси встречаются в чистых железоуглеродистых сплавах с концентрацией углерода от 2% до 6, 67%, что эквивалентно чугуну. Механизм образования Ледебурит в чугуне отличается от предыдущих эвтектическим (левая сторона эвтектической точки соответствует 4, 3% углерода на диаграмме железо-углерод), эвтектическим и переутектическим (правая сторона эвтектической точки).

Когда жидкая фаза состава железа перед эвтектикой остывает, аустенит начинает кристаллизоваться первым, в результате чего состав жидкой фазы начинает смещаться в сторону увеличения концентрации углерода (из-за низкой растворимости углерода в аустените).

При достижении эвтектической точки (4, 3% углерода, 1147°с) начинается кристаллизация эвтектико-свинцовой руды.

Дальнейшее охлаждение чугуна в интервале температур 1147 ° с-727°с истощает углерод аустенита и приводит к выделению вторичного цементита.

Фазы в системе “железо-углерод”

В системе железо – углерод существуют следующие фазы: жидкая фаза, феррит, аустенит, цементит, графит.

Жидкая фаза

Жидкая фаза. В жидком состоянии железо хорошо растворяет углерод в любых пропорциях с образованием однородной жидкой фазы.

Феррит

Феррит (Ф, α)- твердый раствор внедрения углерода в α-железе (от латинского слова ferrum – железо). Различают низкотемпературный феррит с предельной растворимостью углерода 0,02 % при температуре 727° С (точка P) и высокотемпературный δ-феррит (в интервале температур 1392…1539° С) с предельной растворимостью углерода 0,1 % при температуре 1499° С (точка J).

Свойства феррита близки к свойствам железа. Он мягок (твердость – 80 – 130 НВ, временное сопротивление – σв=300 МПа) и пластичен (относительное удлинение – δ=50 %), магнитен до 768° С.

Под микроскопом феррит выглядит как светлые полиэдрические зерна. В сталях может существовать в виде сетки (разной толщины, в зависимости от содержания углерода), зерен (малоуглеродистые стали), пластин или игл (видманштетт).

Аустенит в сталях

Аустенит (А, γ) – твердый раствор внедрения углерода в γ–железо (по имени английского ученого  Р. Аустена). Углерод занимает место в центре гранецентрированной кубической ячейки. Предельная растворимость углерода в γ -железе 2,14 % при температуре 1147° С (точка Е). Аустенит имеет твердость 180 НВ, пластичен (относительное удлинение – δ=40…50 %), парамагнитен. При растворении в аустените других элементов могут изменяться свойства и температурные границы существования. Под микроскопом выглядит как светлые полиэдрические зерна с двойниками.

Цементит – формы существования

В железоуглеродистых сплавах присутствуют фазы: цементит первичный, цементит вторичный, цементит третичный. Химические и физические свойства этих фаз одинаковы. Влияние на механические свойства сплавов оказывает различие в размерах, количестве и расположении этих выделений. Цементит первичный выделяется из жидкой фазы в виде крупных пластинчатых кристаллов. Цементит вторичный выделяется из аустенита и располагается в виде сетки вокруг зерен аустенита (при охлаждении – вокруг зерен перлита). Цементит третичный выделяется из феррита и в виде мелких включений располагается у границ ферритных зерен.

Поскольку углерод в сплавах с железом встречается в виде цементита и графита, существуют две диаграммы состояния, описывающие условия равновесия фаз в системах железо – цементит и железо – графит. Первая диаграмма (Fе — Fе3С) называется цементитной (метастабильная), вторая (Fе – С) – графитной (стабильная). Оба варианта диаграммы приводятся вместе в одной системе координат: температура – содержание углерода. Диаграмма состояния системы железо – углерод построена по результатам многочисленных исследований, проведенных учеными ряда стран. Особое место среди них занимают работы Д.К. Чернова

Он открыл существование критических точек в стали, определил их зависимость от содержания углерода, заложил основы для построения диаграммы состояния железоуглеродистых сплавов в ее нижней, наиболее важной части

Буквенное обозначение узловых точек в диаграмме является общепринятым как в России, так и за рубежом.

Диаграмма состояния железо-углерод

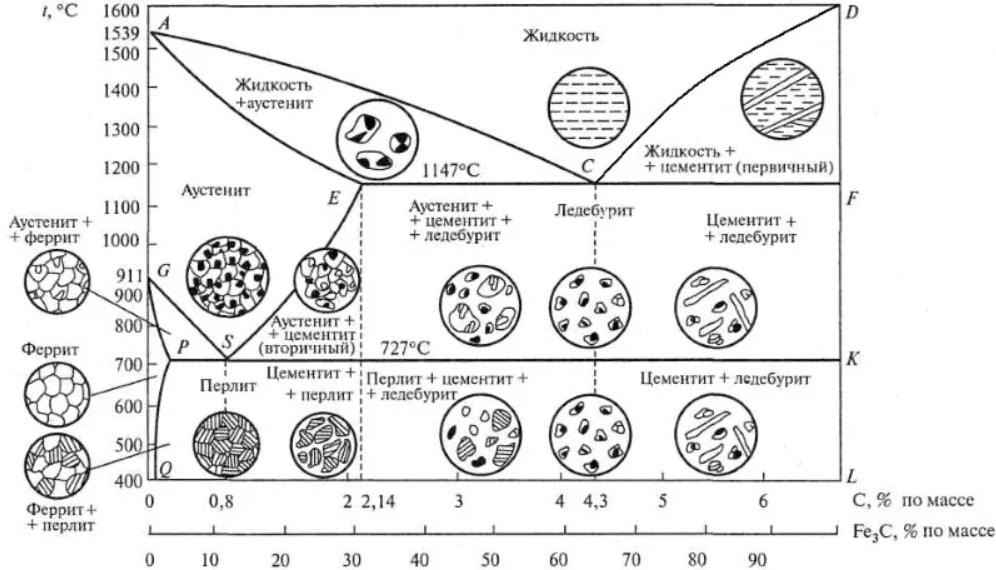

Имеющиеся во всех областях диаграммы фазы видны на рисунке. Значение всех линий указано в таблице.

Ликвидус по всей диаграмме проходит по линиям АВ, ВС, СD; солидус – по линиям АН, НJ, JЕ, ЕСF. Сплавы железа с углеродом обычно делят на стали и чугуны. Условной границей для такого деления является 2,14 % С (точка E). Сплавы, содержащие углерода менее 2,14 %, относятся к сталям, более 2,14 % – к чугунам.

Температуры, при которых происходят фазовые и структурные превращения в сплавах системы железо – цементит, т.е. критические точки, имеют условные обозначения. Обозначаются буквой А. В зависимости от того, при нагреве или при охлаждении определяется критическая точка, к букве А добавляется индекс с (от слова chauffage – нагрев) при нагреве и индекс r (от слова refroidissement – охлаждение) при охлаждении с оставлением цифры, характеризующей данное превращение.

Таким образом, например, нагрев доэвтектоидной стали выше соответствующей точки на линии GS обозначается как нагрев выше точки АС3. При охлаждении же этой стали первое превращение должно быть обозначено как Аr3, второе (на линии РSК) – как Аr1.

Первичный, вторичный и третичный цементит

По способу и области образования он подразделяется на три основных вида:

  • первичный;
  • вторичный;
  • третичный.

Образование первичного цементита наблюдается в процессе кристаллизации заэвтектического чугуна. В этот момент образуются кристаллы вытянутой формы. Они образовывают первичный карбид. Первичное образование может проявляться в доэвтектическом чугуне в составе ледебурита в процессе кристаллизации расплава. Проведенные исследования показали, что такая смесь железа и углерода присутствует не только в белом чугуне. Она может проявиться в сером чугуне после завершения операции так называемой графитизации.

Процесс образования вторичного вида наблюдается в основном при охлаждении аустенита. Это явление наблюдается при снижении температуры ниже 1147 °С. При такой температуре происходит снижение концентрации углерода в аустените. Освободившиеся атомы углерода вступают в новые связи, и образуется цементит, который называется вторичным. При дальнейшем снижении температуры до эвтектоидной продолжается его формирование. Даже при комнатной температуре он встречается в составе перлита. В этих условиях его можно обнаружить в заэвтектоидной стали. Он образовывается на границах зернистой структуры.

Процесс охлаждения феррита формирует так называемый третичный цементит. Данный вид достаточно сложно зафиксировать, и проводит дальнейшее наблюдение за его образованием. Эта проблема связана с появлением третичного цементита в небольших количествах. Исследования образования данной фракции показали, что он приобретает несколько форм: пластинки, прожилки или в форме иголок. Все эти элементы формируются в зёрнах феррита. Третичное образование достаточно сложно получить, потому что при повышении процентного содержания углерода третичный цементит соединяется с перлитом. При повышении скорости охлаждения содержание углерода сохраняется в растворе металла и образование третичной фракции прекращается. Явным признаком образования является результат постепенного старения феррита. В этом случае в содержании феррита изменяется концентрация углерода.

Из приведенного выше описания можно сделать следующие выводы:

  • первичная фракция образовывается в результате кристаллизации расплава;
  • вторичный – в результате последовательного охлаждения аустенита;
  • третичный – после охлаждения феррита.

В различных марках стали и чугуна цементит первичный обладает высокой вариативностью формы. Это могут быть пластины правильной формы полоски или образования в форме иголок. При проведении операции отжига он может принимать форму округлых образований. Как  результат трансформируется в зернистый перлит.

Свободный цементит

Свободный цементит ( Fe3C), который образуется при недостаточном количестве кремния, слишком большом содержаний марганца и серы.

Структурно свободный цементит нежелателен.

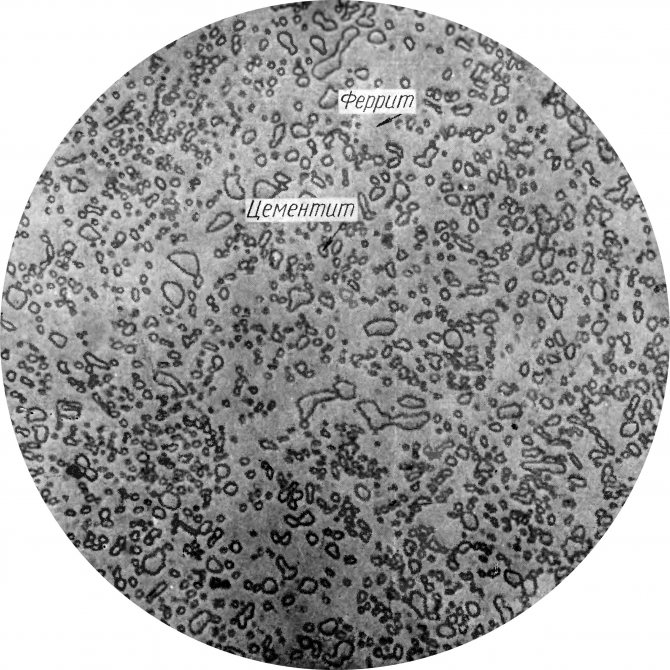

Структурно свободный цементит, X 500: а – до деформации, 6 – после деформации.

Разложение структурно свободного цементита достигается при нагреве и выдержке отливки выше критического интервала; температура нагрева и длительность выдержки зависят от состава белого чугуна по содержанию углерода ( фиг.

Количество структурно свободного цементита. Включения структурно свободного цементита, расположенные по границам зерен феррита ( фиг. Скоагулированные и расположенные внутри зерен феррита включения структурно свободного цементита менее опасны. Шкала построена по возрастанию размеров включений цементита и по развитию распределения его в виде сетки или цепочки.

Разложение структурно свободного цементита достигается при нагреве и выдержке отливки выше критического интервала; температура нагрева и длительность выдержки зависят от состава белого чугуна по содержанию углерода ( фиг.

Частицы структурно свободного цементита должны быть мелкими, по возможности равномерно рассеянными ( фиг. Мелкие частички цементита получаются при пониженных температурах смотки горячекатаной полосы в рулон, а крупные – при высоких, когда они успевают не – только выделиться из твердого раствора в феррите, но и достигнуть крупных размеров вследствие коагуляции и роста.

Количество структурно свободного цементита в стали определяется баллами по эталонным образцам микроструктур.

Кроме структурно свободного цементита, на границах ферритных зерен имеется еще третичный цементит. Помешать его выделению при конечной термической обработке нельзя, так как для этого листы для глубокой вытяжки нужно охлаждать медленно.

Не допускается структурно свободный цементит. Эвтектический графит и феррит допускаются в виде отдельных мелких включений в количестве не более 5 % площади шлифа для каждого включения. Излом отливки должен иметь однородное мелкозернистое строение с матовым оттенком.

SE) имеющийся в ней свободный цементит до конца растворится в аустените и структура станет однородной.

В доэвтектоидных сталях нет структурно свободного цементита.

В) Чугуны со структурно свободным цементитом относятся к белым чугунам. Феррит в них может появиться в результате отжига, но такой чугун не относится к ферритным.

В низкоуглеродистой стали не допускается структурно свободный цементит. Он образуется в результате замедленного охлаждения после прокатки или термической обработки и, располагаясь по границам зерен, резко снижает пластические свойства. Это вызывает большой брак при холодной высадке.

Присутствие в железоуглеродистых сплавах[править | править код]

Чугуныправить | править код

Ледебуритная смесь возникает, для чистых железоуглеродистых сплавов в интервале концентраций углерода от 2 ,14% до 6,67 %, что соответствует чугунам. Механизм образования ледебурита в доэвтектических (левее точки эвтектики, соответствующей 4,3 углерода, на диаграмме железо-углерод), эвтектических и заэвтектических (правее точки эвтэктики) чугунах различается.

в доэвтектических чугунахправить | править код

При охлаждении жидкой фазы состава доэвтектического чугуна первым начинает кристаллизоваться аустенит, вследствие чего состав жидкой фазы начинает смещаться в сторону увеличения концентрации углерода (ввиду меньшей растворимости углерода в аустените). По достижении точки эвтектики (4,3 % углерода, 1147 °C) начинается кристаллизация эвтектики — ледебурита. В процессе дальнейшего охлаждения чугуна в интервале температур от 1147 °C до 727 °C аустенит обедняется углеродом и выделяется вторичный цементит. Вторичный цементит, выделяющийся по границам зерен аустенита, сливается с цементитом ледебурита, поэтому практически не виден под микроскопом. При небольшом переохлаждении ниже 727 °C аустенит по эвтектоидной реакции превращается в перлит (разделяется на феррит и цементит). Таким образом, в доэвтектических белых чугунах, при комнатной температуре, ледебурит, как структурная составляющая, присутствует наряду с перлитом и вторичным цементитом.

в эвтектическом чугунеправить | править код

При охлаждении жидкой фазы состава точки эвтектики до температуры 1147 °C начинается одновременная кристаллизация смеси аустенита и цементита — ледебурита. В дальнейшем аустенит распадается на феррито-цементитную смесь (перлит).

в заэвтектических чугунахправить | править код

В заэвтектических белых чугунах из жидкости кристаллизуется первичный цементит в виде плоских игл, затем образуется ледебурит. При комнатной температуре эаэвтектический белый чугун содержит две структурные составляющие: первичный цементит и ледебурит.

Ледебурит может образовываться в сталях если в них, во-первых, содержание углерода достаточно велико (свыше 0,7 % (~1,3 %—1,5 %), что соответствует инструментальным сталям), и, во-вторых, при высоком содержании карбидообразующих легирующих элементов (Cr, W, Ti, Mo и др.). Введение этих легирующих элементов, в больших количествах, уменьшает растворимость углерода в аустените и перлите, что, в определённых случаях, и приводит к возможности выделения эвтектики при, сравнительно, малых содержаниях углерода. Такие стали (например, быстрорежущая) называют ледебуритными.

Чистое железо

Цементит  представляет собой соединение железа и углерода (fe3c) карбонизированного. Цементит содержит 6,67% углерода. Температура плавления цементита около 1600°С. Он имеет сложную кристаллическую решетку. Железо-самый твердый и хрупкий компонент углеродного сплава. Цементит неустойчив, при определенных условиях реакция Fe3C> 3Fe +С вызывает образование и разложение свободного углерода в виде графита.

Чем больше цементита в железоуглеродистом сплаве, тем выше твердость.

Графит является аллотропным вариантом углерода. Графит мягкий, и его прочность очень низкая. Чугун и графитизированная сталь входят в состав в виде включений различной формы.

Перлит (Р) представляет собой механическую смесь феррита и цементита, содержащую 0,8% углерода. Он образуется при перекристаллизации (коллапсе) аустенита при температуре 727°С. этот распад называется эвтектоидным, а перлит-эвтектоидным. Перлит обладает высокой прочностью, твердостью, что повышает механические свойства сплава.

Редебрит представляет собой механическую смесь аустенита и цементита, содержащую 4,3% углерода. Образуется в результате эвтектического превращения при температуре 1147 ° С. При температуре 727°с аустенит превращается в перлит, а после охлаждения красный брикет превращается в смесь перлита и цементита. Редебрит обладает высокой твердостью и превосходной хрупкостью. Все белое входит в состав чугуна.

Структура и свойства[править | править код]

Основная фаза, инициирующая зарождение ледебурита — цементит. На пластинке цементита, зародившейся в эвтектической жидкости, разрастается плоский дендрит аустенита. Далее идет сравнительно быстрый парный рост взаимно проросших кристаллов обеих фаз. Каждая из фаз в пределах одной колонии ледебурита непрерывна, то есть относится к одному кристаллу.

В зависимости от температуры, фазовый состав ледебурита может быть разным. Так в температурном интервале от 1147 °C до 727 °C ледебурит состоит из аустенита и цементита, а при температурах ниже 727 °C — из феррита и цементита.

Ледебурит обладает высокими твёрдостью и хрупкостью.

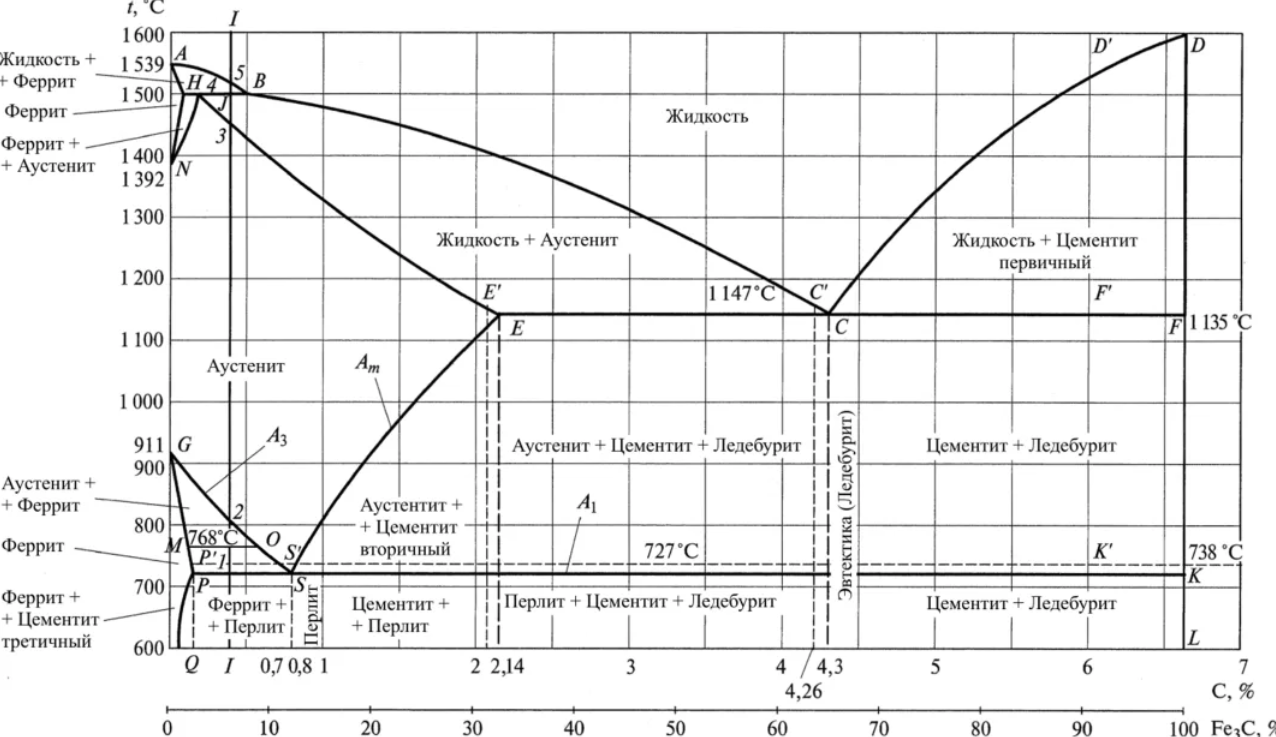

Фазовая диаграмма Железо — Углерод.

Фазы и структуры на диаграмме состояния железо-цементит

Диаграммы состояния строятся в координатах «концентрация – температура» и дают наглядное представление о фазовом составе сплавов; структурных превращениях, происходящих при нагреве и охлаждении; используются для выбора температуры при термической обработке и т. п. Для анализа превращений, происходящих в сталях и чугунах важнейшее значение имеет диаграмма состояния железо – цементит (рис. 28.1).

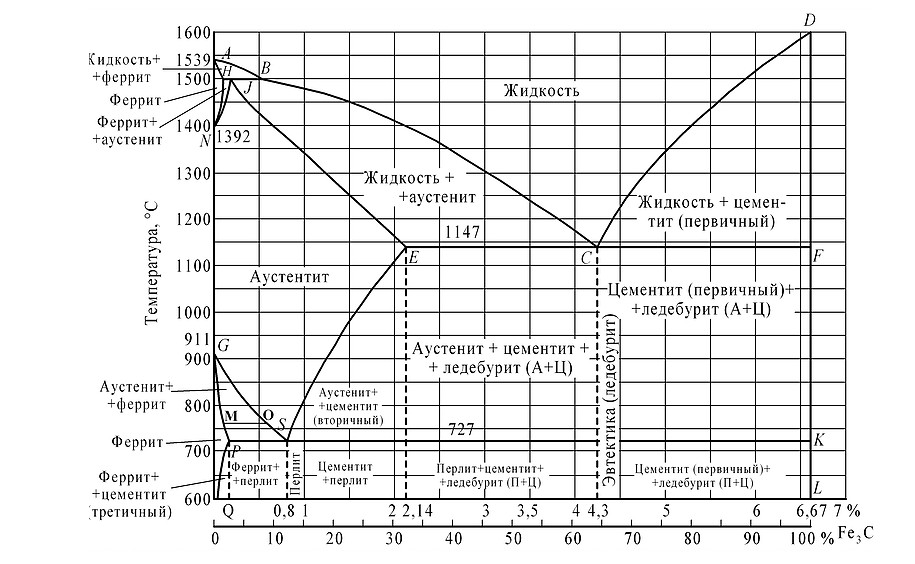

Рис. 28.1. Диаграмма состояния железо – цементит

На этой диаграмме АВСD является линией ликвидуса; ниже ее начинается кристаллизация. Точка с минимальной температурой кристаллизации (плавления), соответствующая 4,3 %С, называется эвтектикой (от лат. «легкоплавкий»), после затвердевания сплава ей соответствует структура ледебурита. Аналогичная точка 0,81 % С, где превращение происходит в твердом виде, называется эвтектоид, ей соответствует структура перлита.
АHJЕСFD– линия солидуса; на этой линии кристаллизация заканчивается, и ниже ее все образовавшиеся фазы являются твердыми.

Диаграмма состояния железо-цементит объединяет 6 структурных составляющих, включая в себя 4 фазы (жидкость, феррит, аустенит, цементит) и 2 механические смеси (перлит и ледебурит).

Феррит

(Ф) представляет собой твердый раствор углерода в α-железе. Это самая мягкая и пластичная структурная составляющая. Предельное содержание углерода в феррите при 727 оС (точка Р) около 0,02 %, а при комнатной температуре (точка Q) – 0,01 %.

Аустенит

(А) представляет собой твердый раствор углерода в γ-железе. Это более твердая и прочная структурная составляющая. Существует при температуре выше 727 °С. Предельное содержание углерода (точка Е) – 2,14 %.

Цементит

(Ц) – карбид железа – химическое соединение Fe3C (6,67 %С) со сложной кристаллической решеткой, состоящей из ряда октаэдров (рис. 28.2), и является самой твердой и хрупкой структурной составляющей. По происхождению различают первичный цементит ЦI – выделяющийся из жидкости по линии СD, вторичный ЦII – из аустенита по линии ЕS, третичный ЦIII – из феррита по линии РQ.

Перлит

Ледебурит

Структура и свойства

Основная фаза, инициирующая зарождение ледебурита — цементит. На пластинке цементита, зародившейся в эвтектической жидкости, разрастается плоский дендрит аустенита. Далее идет сравнительно быстрый парный рост взаимно проросших кристаллов обеих фаз. Каждая из фаз в пределах одной колонии ледебурита непрерывна, то есть относится к одному кристаллу.

В зависимости от температуры, фазовый состав ледебурита может быть разным. Так в температурном интервале от 1147 °C до 727 °C ледебурит состоит из аустенита и цементита, а при температурах ниже 727 °C — из феррита и цементита.

Ледебурит обладает высокими твёрдостью и хрупкостью.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
