Циркулярная пила своими руками из ручной пилы

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера  довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

• электрорубанка;
• ручного фрезера;
• электролобзика;

Как показывает практика, создание и успешная эксплуатация таких станков позволяет не только решать проблему усовершенствования домашней мастерской, но существенно экономит средства, на покупку дорогостоящего оборудования.

И хотя такие станки хоть и выглядят не совсем эстетично, но при этом показывают отличные результаты в повседневной работе.

Циркулярка из ручной циркулярной пилы

В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:

Обратите внимание!

• Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

• Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

• Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

1. Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
2. Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
3. Лёгкую замену рабочего органа, не требующую сложных манипуляций.

Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

• пропил делают в цельном листе;
• столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Пошаговое руководство

Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).

Подготовка основания

Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.

В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.

Определение высоты полки для поперечного движения

Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.

Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.

Конструирование полки

На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.

Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.

Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.

Выставление ограничителей

Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.

Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.

Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.

Выставление направляющих для заготовок

Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.

Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.

Как можно сделать циркулярку?

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

• усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;
• усовершенствование промышленно изготовленного инструмента под особенности применения;
• сборка станка из отдельных элементов – вала, двигателя, станины;
• самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилы будет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы,  основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Настольная небольшая циркулярка

Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте. Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.

Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.

Отдельно, для соблюдения максимальной безопасности нужно предусмотреть кнопку включения и выключения электропитания инструмента, и механизм блокировки кнопок включения на самой пиле или болгарке.

Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.

Циркулярная пила из обычной дрели

Изначально сооружается подобие стола. К столешнице прикрепляют четыре ножки. На поверхности столешницы размечается прорезь, из которой будет выступать режущий диск.

С обратной стороны столешницы на небольшом удалении от прорези для диска закрепляют прямоугольный брусок с вырезанным внутри круглым отверстием. Его диаметр должен быть равен диаметру патрона используемой дрели. При помощи лобзика вырезается намеченная прорезь.

Аналогично вырезается прорезь на другом листе фанеры, а параллельно этой прорези вырезается еще одна прорезь, ширина которой должна быть равна ширине подготовленного деревянного бруска. Второй лист фанеры накладывается на первый так, чтобы прорези для диска совпали.

Во вторую прорезь укладывают деревянный брусок, к нему под прямым углом приклеивают прямоугольный лист фанеры, внешне напоминающий бортик. Именно он будет выступать в качестве направляющей. Все деревянные элементы приклеивают и обязательно фиксируют при помощи болтов.

Виды

Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.

Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.

Ручная

Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.

Используя их, допустимо выполнять следующие задачи:

• распиливать дерево, двигаясь вдоль волокон;
• пилить дерево поперек волокон;
• раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
• разрезать металл с тонкой и мягкой структурой.

Подобные инструменты отличаются следующими характерными признаками:

• они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
• отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
• как правило, эти модели имеют небольшую мощность;
• размер распилочного диска в ручных пилах небольшой;
• глубина пропила данного инструмента также не отличается большой глубиной.

Дисковая

Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.

К таким дополнениям относятся следующие:

• возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
• удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
• защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
• постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.

Настольная

Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.

Аккумуляторная

Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.

Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

• привод от ручной дисковой пилы;
• станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

• деревянные бруски;
• лист OSB или фанеры;
• крепежные метизы;
• дрель с набором сверл;
• ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

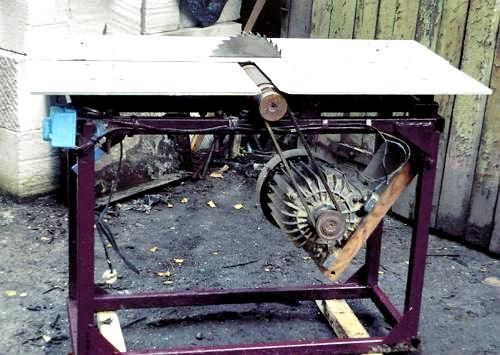

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

Циркулярка своими руками

Ручной циркулярной пилой в штатном исполнении крайне затруднительно сделать точный поперечный раскрой доски. Получить идеальный срез в соответствии с разметкой позволяет простое самодельное приспособление, легко изготовляемое из обрезков в своей домашней мастерской.

Отрезное приспособление спроектировано для перпендикулярного распила досок шириной от 100 до 250 мм с шагом в 50 мм, но его размеры можно легко изменить для своих потребностей.

Как сделать приспособления для циркулярной пилы своими руками?

Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Циркулярка своими руками: чертежи, видео, описание

При 35 пилит значительно лучше, особенно — толстые материалы.

Вылет пилы, как видно на фотографии, — около 9 миллиметров. Если заменить материал стола на более тонкий, то это расстояние можно ещё увеличить.

Для проверки успешно распилены:

• стеклотекстолит — 2 куска 10*5 сантиметров
• оргстекло — 1 лист А4
• шестислойная берёзовая фанера

Первые два материала распилились легко и быстро, без применения направляющих, просто ведя по нарисованной тонким маркером линии. Берёза же пилится медленно, но всё-таки пилится. Сказывается мощность двигателя и отсутствие направляющих: таким толстым материалом диск зажмётся при малейшем перекосе.

На очереди — пиление других материалов, переделка конструкции станка на полностью металлическую. Так что сделать самодельную циркулярку своими руками вполне возможно, и это — очень просто.

4 нравится? 2

Изготовление металлической станины: инструкция

Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:

• лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
• металлический уголок примерно 45х45 мм;
• болты и гайки М8;
• сварочный аппарат;
• электродрель;
• болгарка;
• струбцины.

В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

Схема сборки самодельной пилорамы.

С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.

При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.

Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.

Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.

После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.
