Что можно сделать из двигателя от триммера

Как сделать самодельный снегоход из мотоблока на гусеницах

Четыре колеса устанавливаются внутри гусеницы. Когда происходит движение они катятся по транспортерной ленте, с закрепленными грунтозацепами. Привод гусеницы осуществляется цепью от мотора, специальными ведущими звездочками, через ведомый вал. Они сняты с «Бурана».

Двигатель взят от обычного мотоблока, мощность которого 6 л.с. Быстро на нем не разгонишься. Мягкая подвеска лыжи и гусеницы была убрана, потому что снегоход предназначается для езды по рыхлому снегу. Этим конструкция была упрощена и снижена масса снегохода.

Изготовление гусениц для снегохода

Рассмотрим процесс изготовления гусеницы. Пластмассовая водопроводная труба 40 мм, нарезается длинной 470 мм. Из них будут сделаны заготовки для грунтозацепов. После чего каждая из них распиливается вдоль на равные части циркулярной пилой.

Грунтозацепы крепятся мебельными болтами к транспортерной ленте

Когда изготавливается гусеница, крайне важно сохранять между грунтозацепами одинаковое расстояние. В ином случае будет происходить «набегание» на зубцы ведущей звездочки, в результате чего гусеница будет проскакивать и сползет с катков. Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор

Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку

Чтобы просверлить в транспортерной ленте отверстия для крепежных болтов, был сделан кондуктор. Для сверления отверстий было использовано сверло по дереву, имеющее специальную заточку.

Этот кондуктор позволяет сверлить одновременно шесть отверстий в транспортерной ленте, чтобы прикрепить три грунтозацепа гусеницы. Также были приобретены ведущие звездочки (2 шт), надувное резиновое колесо (4 шт), закрытые подшипники №205 (2 шт).

Токарь изготовил опору для подшипников и ведущий вал гусеницы. Рама снегохода изготовлена самостоятельно. Для этого использованы квадратные трубы 25х25 мм. Шарнирные оси поворота руля и лыж находятся в одной плоскости и на одной линии, поэтому была использована неразрезная рулевая тяга без шаровых наконечников.

Довольно легко делаются втулки поворота лыж. На переднюю поперечную балку рамы вваривается водопроводная муфта, внутренняя резьба которой 3/4 дюйма. Туда вворачиваются патрубки с наружной резьбой. К ним приварил сошки стойки лыж и рулевой тяги. На лыжи устанавливаются уголки, которые служат креплением к поворотной стойке снегохода. Снизу делается металлический подрез, чтобы лучше управлять снегоходом во время движения по укатанному снегу или насту.

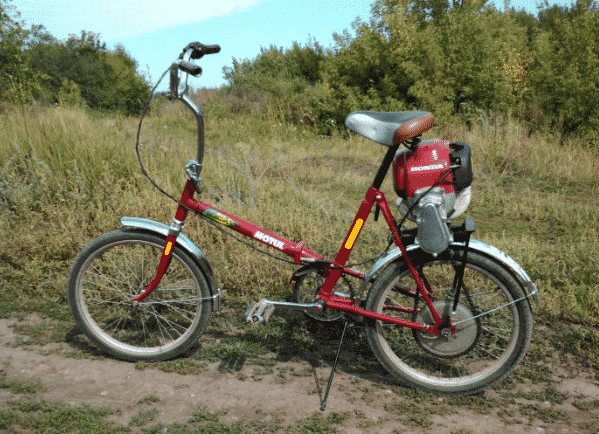

Правила эксплуатации самодельного мопеда

Чтобы продлить сроки эксплуатации мопеда с мотором от триммера, его владельцу нужно придерживаться ряда важных правил.

В их список входит:

  • своевременная замена расходных деталей – если долго не менять воздушный фильтр и другие элементы мопеда, то его важные механизмы начнут работать под повышенной нагрузкой. Это приведет к более сложной поломке самоделки:
  • использовать для заправки качественный бензин и моторное масло – если заливать в топливный бак мопеда некачественный бензин, то достаточно быстро владелец велосипеда столкнется с необходимостью замены ЦПГ двигателя;
  • вовремя смазывать используемый редуктор – это предотвратит работу механизма под высокими нагрузками;
  • смешивать бензин и масло строго в указанной производителем триммера пропорции – если залить больше масла, чем это указано в инструкции, то это приведет к заливанию свечи зажигания мотора;
  • регулярно проверять состояние крепежей – не затянутые до конца болты грозят не только падением двигателя, но и травмой для владельца;
  • красить царапины и сколы сразу же после их появления на раме – это предотвратит дальнейшую коррозию остова мопеда;
  • не допускать перегрева двигателя от триммера – при частой эксплуатации мопеда нужно делать перерывы. При этом, если велосипед используется в жаркую погоду, то его мотору нужно давать остывать каждые 15 минут езды. Если на улице прохладно и ветрено, то количество перерывов можно сократить до 1 раза на каждые 25–30 минут езды;
  • своевременно менять резину на колесах мопеда из триммера – зимой на колеса самоделки нужно устанавливать резину с шипами. Это предотвратит проскальзывание колес и повысит безопасность при эксплуатации велосипеда.


Также владельцу велосипеда с мотором от триммера потребуется следить за весом груза, перевозимого на самоделке. Если багаж будет слишком тяжелый, то это может приведет к перегреву и серьезной поломке двигателя, а также других механизмов приспособления. Оценка статьи:

Самодельный самокат с мотором от триммера Ссылка на основную публикацию

Похожие публикации

Снегоход самоделка видео

Конструкция и варианты крепления культиватора к триммеру

Триммер – разновидность ручного сельскохозяйственного моторизированного инструмента. Основное предназначение – скашивание травы. Однако из него можно сделать мини-культиватор. Для этого достаточно приобрести готовую насадку или сделать ее самостоятельно.

Насадка-культиватор для триммера различаются по используемому типу исполнительного механизма. От режущего инструмента зависит производительность и качество обработки грунта. Культиваторные насадки для мотокосы подразделяют на два вида:

  • зубчатая. У такого приспособления режущим механизмом являются фрезы, расположенные с двух сторон ведущего вала. Конструктивно представляет собой несколько заостренных ножей, загнутых под определенным углом. Вес зубчатой насадки может достигать 6 кг.
  • дисковая. Для этого вида насадки вместо фрез используют режущие диски, на которых закреплены ножи. Лезвия расположены под углом относительно дисков.

Для защиты пользователя, как у зубчатой, так и у дисковой насадки имеется защитный кожух, благодаря которому земля не разлетается во время ее обработки.

Такие сельскохозяйственные устройства могут устанавливаться на триммер тремя способами:

  • рядом с двигателем вместо штанги;
  • внизу штанги вместо редуктора;
  • путем разъединения штанги посередине.

Принцип работы

Вращающий момент от двигателя триммера передается на насадку-культиватор через вал, установленный в специальной штанге. Снизу на штанге имеются 7 или 9 шлицев для крепления режущего инструмента. Поэтому рассматриваемый узел не является универсальным.

Шлицевой метод крепления исполнительных механизмов к валу очень удобен, так как предусматривает свободное перемещение фрез или дисков. Благодаря этому, ширина захвата грунта при рыхлении достигает 200-250 мм. Такой вариант крепления способствует уменьшению амплитуды перемещения агрегата во время работы, что позволяет уменьшить расстояние между грядками.

Важно учитывать ограничения по мощности силовой установки. Если мощность агрегата составляет 1,5 кВт и меньше, то приспособление можно будет применять только для взрыхления почвы или окучивания грядок

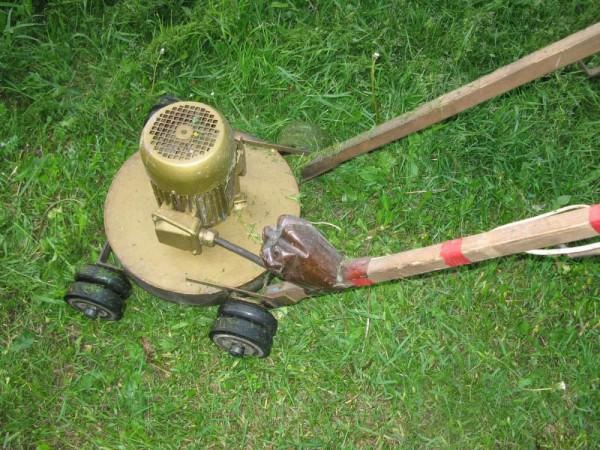

Из пылесоса

Триммер из двигателя от пылесоса делается по тому же принципу, что и из болгарки. Мотор необходимо закрепить на штанге, а на вал двигателя закрепить либо ножи, либо пластиковый или металлический диск, в который вставить леску. Сверху режущий инструмент закрывается защитным кожухом.

Чтобы пыль и мелкие частицы скошенной травы не попадали в двигатель, снятый из пылесоса, его также можно спрятать в пластиковый кожух, сделанный из канализационной трубы, как показано на следующем фото.

Поскольку двигатель в пылесосе высокооборотистый, ему нужно обеспечить охлаждение. Поэтому под шайбу, в которую вставляется леска, рекомендуется вставить самодельный диск с прорезанными и выгнутыми лопастями, чтобы он выполнял роль вентилятора, создающего разрежение. Оно требуется для того, чтобы воздух засасывался через шланг сверху и охлаждал мотор.

Для того, чтобы облегчить нагрузку на руки оператора косилки, агрегат можно установить на площадку с колесиками. В таком случае уже получится нечто похожее на газонокосилку.

Для закрепления лески также можно использовать либо шкив с подходящим посадочным отверстием, либо пластиковое колесо от тележки.

Виды и принцип работы культиваторов

Принцип работы культиватора прост: элемент, разрыхляющий землю, начинает работать после того, как запускается механическая часть устройства. В зависимости от внешнего размера, мощности двигателя и работоспособности культиваторы делятся на три вида: легкую, среднюю и тяжелую технику.

  • Легкую технику применяют на маленьких участках с мягкой почвой (клумбы, теплицы).
  • Средней тяжести используют на глинистых почвах.
  • Тяжелая техника относится к универсальному оборудованию. Ее можно использовать для любого грунта.

Культиваторы бывают разных видов: дисковые, ротационные, лаповые и фрезерные. По функционированию они могут быть: ручными, с электрическим приводом и работающие на бензине, а также прицепными, навесными, обрабатывать один или несколько рядов.

При обработке земельного участка, каждый выбирает нужную для себя модель. Ручные культиваторы хороши тем, что их можно изготовить самостоятельно с минимальными денежными затратами.

Достоинства и недостатки

Каждый культиватор, вне зависимости от того, ручной он или электрический, имеет свои плюсы и минусы.

  • Ручной культиватор. Прост в использовании и намного удобнее лопаты, компактен. Не нагружает поясницу. Хорошо рыхлит почву, не растаскивает корни по всему участку. Но эта техника не справится с непаханой землей, так как обладает низкой производительностью. Ее лучше использовать на маленьких участках, таких как клумбы или теплицы.
  • Электрический культиватор. Легкая и компактная техника, работающая от сети. Простая в обслуживании. Недостаток техники — это электрический шнур. Он может мешать во время работы, а из-за его длины появляется ограниченность в обрабатываемой площади. Имеет низкую мощность и маленькую глубину обработки почвы. Не предназначен для навесного оборудования.
  • Бензиновый культиватор. Благодаря навесному оборудованию обладает множеством функций. Не подключается к электричеству, поэтому может перемещаться по всему участку. Подходит для обработки небольших территорий. Весит намного больше электрического оборудования. За ним тяжело ухаживать, а для заправки требуется топливо.

Характеристики лодочных моторов

В первую очередь следует обращать внимание на размер и мощность двигателя. Чтобы корма лодки не опускалась под воду, нельзя использовать слишком тяжелые устройства. Просты в обслуживании и имеют легкий вес двухтактные модели

Четырехтактные варианты устанавливают на больших лодках

Просты в обслуживании и имеют легкий вес двухтактные модели. Четырехтактные варианты устанавливают на больших лодках.

Мощность

Двигатель большой мощности может перевернуть лодку во время старта. Чтобы этого не произошло, нужно знать, какой мощностью должно обладать устройство. На лодку размером до 7 м устанавливают мотор 8−9 л. с. Для маленькой лодки длиной 5 м достаточно будет двигателя мощностью до 5 л.с.

Рабочее напряжение

На моторе расположен маховик с магнитами. Маховик состоит из катушки зажигания и сердечника с проводом. Катушка зажигания питается электрическим током, который образуется внутри провода сердечника. Из катушки ток поступает к свечам. Установленная под моховиком катушка генератора вырабатывает напряжение 6−40 В, а рабочее напряжение двигателя должно составлять 12 В. Исправить ситуацию помогает установленный регулятор. Когда обороты двигателя увеличиваются, возникающие скачки напряжения поглощаются аккумулятором.

Редуктор и его влияние на работу

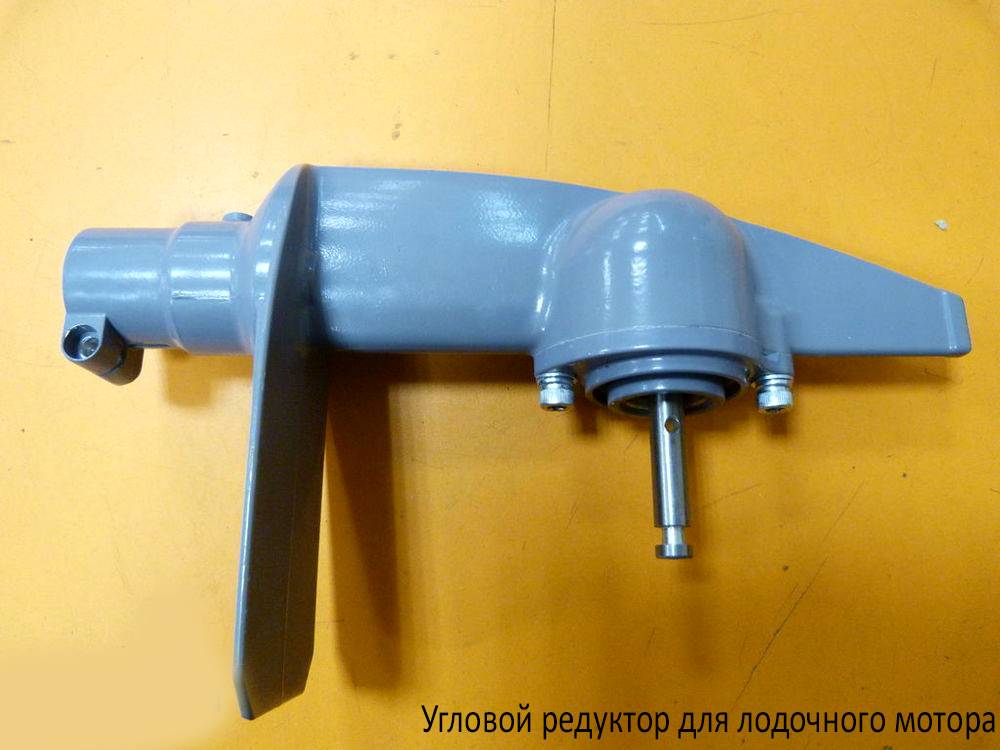

Угловой редуктор для лодочного мотора — это отдельный узел, который работает совместно с электродвигателем. Агрегат легкий и имеет компактные размеры. Но, несмотря на эти данные, он обладает большим КПД и способен выполнить много работы. Крепление редуктора поможет снизить частоту вращения, так как переводит имеющуюся энергию в механическую и передает ее на выходной вал. При этом передача крутящего момента останется высокой.

Дополнительные насадки

Помимо насадки-культиватор в магазинах имеются многие другие приспособления, которые монтируются на триммер, к ним относятся:

  • Дрель. При установке на бензиновый триммер можно работать без электричества.
  • Сучкорез. Работает по принципу ножовки.
  • Садовые ножницы. При их помощи легко подстричь кусты, деревья и привести в порядок живую изгородь.
  • Аэратор. Разрушает корку на поверхности газона.
  • Высоторез. При помощи этой насадки можно удалять ветки на высоте до 4 метров.
  • Снегоуборщик. Предназначен для удаления снега с садовых дорожек и площадок.

Минусом всех этих полезных насадок будет их высокая цена. Также при оснащении любой насадкой вес триммера увеличится на 5-6 кг, работать таким инструментом будет не всем под силу.

Чтобы облегчить себе работу в саду, надо приобрести несколько различных насадок для триммера. Если же бюджет ограничен, то приспособления для мотокосы можно сделать самостоятельно.


Приобретая бензиновый триммер, владельцы загородных домов и дачных участков получают достаточно мощный и автономный инструмент для различных сельскохозяйственных работ. Тем более, что производители часто предлагают и разнообразные насадки к ним – кусторезы, измельчители сухостоя, воздуходувки… Сегодня мы подробно поговорим о насадке-культиваторе для триммера.

Газонокосилка своими руками

Газонокосилка облегчает процесс ухода за декоративными травянистыми насаждениями, а также ускоряет работу при наличии больших площадей, которые требуется обрабатывать. На рынке такого оборудования представлено множество готовых, удобных в эксплуатации моделей, но стоят они дорого, поэтому доступны не каждому. Также они быстро выходят из строя в условиях наличия на участке больших сорняков и камней. Самоделки обходятся гораздо дешевле, чем заводские аналоги, к тому же они практичнее в работе.

Составными частями конструкции газонокосилки выступают:

  • двигатель (бензиновый либо электрический), являющийся основой создаваемого механизма;
  • каркас, предназначенный для закрепления на нем всех деталей устройства;
  • кожух для защиты;
  • ножи;
  • ручки и колеса;
  • блок системы управления создаваемым агрегатом.

Народными умельцами изобретено много различных способов переделывания триммера в газонокосилку. Простейший вариант представлен на видео:

Очень распространен на практике каркасный вариант самодельного устройства. Инструменты и материалы для самостоятельной реализации проекта потребуются такие же, как и в предыдущем случае. Плюс еще понадобится:

  • лист фанеры (либо металла толщиной 3-4 мм);
  • металлический уголок 25х25 мм;
  • 2 м труб разных диаметров.

Процесс изготовления происходит следующим образом:

  • из уголка сваривают прямоугольный каркас 50х60 см;
  • по углам устанавливают колеса нужного размера, которые можно взять даже со старых игрушек;
  • сверху на каркас закрепляют вырезанную по его размеру фанеру или приваривают металл;

  • в центре тележки делают отверстие для штанги триммера и крепления для нее;
  • изготавливают нож либо выбирают подходящий готовый вариант;
  • далее закрепляют мотокосу на тележке;
  • устанавливают нож;
  • монтируют для защиты от разлетающейся в разные стороны срезанной травы кожух сзади на тележку;
  • приступают к опробованию устройства.

Способов изготовления ножей множество, а также кардинально разнится их форма (конструкция). При этом применяют различные материалы и старые инструменты (например, старая пила по дереву). Главный принцип заключается в том, чтобы ножи были хорошо заточены и сбалансированы — это необходимо для предотвращения вибраций техники во время работы.

Часто встречается, что используют не старую мотокосу, а только двигатель от триммера и блок управления им. В таком случае понадобится изготовить ручки для тележки и закрепить все детали конструкции на каркасе.

При сборке газонокосилки и во время работы с ней обязательно следует придерживаться техники безопасности, чтобы избежать травм. Для сбора скашиваемой травы также можно прикрепить к агрегату мешок.

Сборка культиватора

Если есть дача либо просто земельный участок, то культиватор поможет облегчить обработку почвы. Традиционно для этих целей применяется тяпка, но работа с ней занимает много времени и усилий. Использование культиватора снизит затраты труда, и весь процесс займет меньший временной период. Оборудование заводского производства обходится дорого, поэтому при ограниченности в средствах встает вопрос о самостоятельной сборке культиватора. Для этого подойдут как бензиновые триммеры, так и электрокосы.

Чтобы создать простейший образец техники, следует запастись такими инструментами и материалами:

  • болгаркой с набором дисков (подходящий диаметр – 125 мм) по металлу;
  • дрелью со сверлами различных диаметров;
  • сварочным аппаратом;
  • электродами;
  • электролобзиком или ножовкой по металлу;
  • наждачным станком с двумя абразивными кругами разной зернистости;
  • функционирующим бензиновым триммером;
  • вилами;
  • трубкой из стали, подходящей по диаметру для вала мотокосы;
  • ручным инструментом: ключами, молотком, плоскогубцами, керном, рулеткой и маркером;
  • листом металла толщиной от 3 до 5 мм и размерами минимум 10*10 см.

Процесс изготовления начинают с рабочей части. Для этой цели послужат изогнутые прутья садовых вил. Их рекомендуемая длина составляет от 10 до 15 см — этого достаточно, чтобы проводить взрыхление почвы.

Рабочая насадка изготавливается в следующей последовательности:

  • зубья вил расплющивают до ширины в 1 см;
  • на наждаке, используя круг с мелким абразивом, затачивают фрезы;
  • с помощью электролобзика вырезают с металла круг диаметром 10 см;
  • обрабатывают его на наждачном станке до достижения практически идеальной формы;
  • через равные промежутки к металлическому кругу приваривают подготовленные фрезы (рекомендуемое количество – 3).

При большем, чем 3 штуки, количестве фрез, сильно возрастает нагрузка на технику.

На следующем этапе необходимо приделать фрезу для прополки на триммер. Процесс сильно упрощается при наличии обратной резьбы, расположенной на конце вала мотокосы, на которую изготовленную рабочую часть просто накручивают. Для этого к фрезе предварительно приваривают трубку с гайкой.

При наличии слесарного опыта и навыков сварщика переделать триммер в культиватор достаточно просто. Финансовые затраты при этом незначительные. Если в работе используется электрокоса, то понадобится подумать об удлинителе, чтобы он доставал по всему обрабатываемому участку.
