Что такое мауэрлат в строительстве крыши: инструмент для кровельных работ

Как осуществляется крепление стропил к мауэрлату

После окончания работ по установке и креплению мауэрлата к стене надо переходить к монтажу стропильной системы. В зависимости от разновидности стропил, (висячие или наслонные), формы конструкции, поставленных перед крепежным узлом задач крепление может быть двух видов:

• жестким;
• шарнирным.

Шарнирный тип имеет различную степень свободы. В основном для стропил применяется крепление с нулевой степенью, или жесткое сопряжение, исключающее возможность поворотов, смещений.

Скользящая разновидность сопряжения дает возможность нивелирования усадки здания и температурного расширения древесины, тем самым предупреждая разрыв конструкции и возникновение чрезмерно сильных распорных нагрузок на стены.

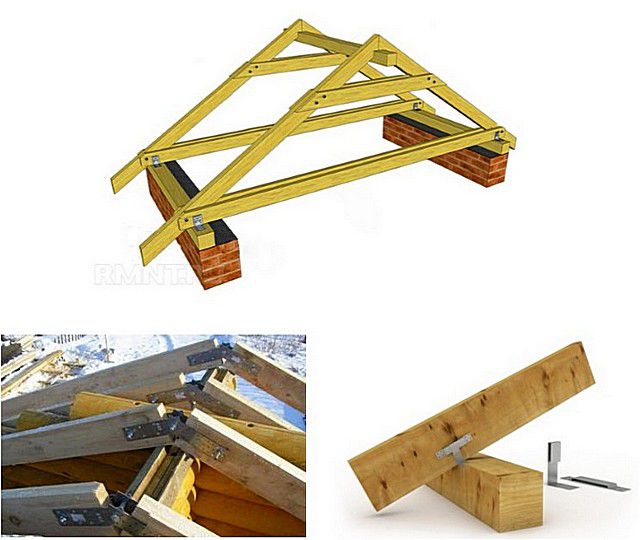

При создании жесткого сопряжения используются:

• металлические уголки;
• гвозди;
• опорные брусья (их прибивают к стропилам).

Подбивание опорного бруса под стропильную балку осуществляется таким образом, чтобы балка жестко опиралась на мауэрлат по линии давления. Опорный брус может иметь длину до 1 метра. Следование этим рекомендациям позволяет избежать перпендикулярных оси мауэрлата смещений.

Для препятствования смещениям стропил вдоль мауэрлатной оси в поперечном направлении применяются металлические уголки, гвозди. Гвозди необходимо вбивать под углом с обеих сторон так, чтобы они входили в брус накрест. Третий гвоздь забивается сверху через стропильную балку вертикально.

Создание скользящего сопряжения производится тремя способами:

• посредством запила в доске стропила с последующей укладкой запилом на мауэрлат и креплением с помощью гвоздей, пластин (уголков) или скоб;
• методом выпуска балки стропила на стену и ее закрепления пластиной;
• осуществление крепления с использованием так называемой “салазки” – особого крепежа на основе стали для стропильных соединений.

Последний способ чаще всего применяется для каркасно-панельных конструкций, домов из бруса или дерева. Каркасные и деревянные постройки дают заметную усадку. В случае, когда кровельная конструкция не может смещаться одновременно с коробкой дома, возникает огромное напряжение, которое способно разрушить и стропильную систему, и стены дома.

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность

В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен. Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.

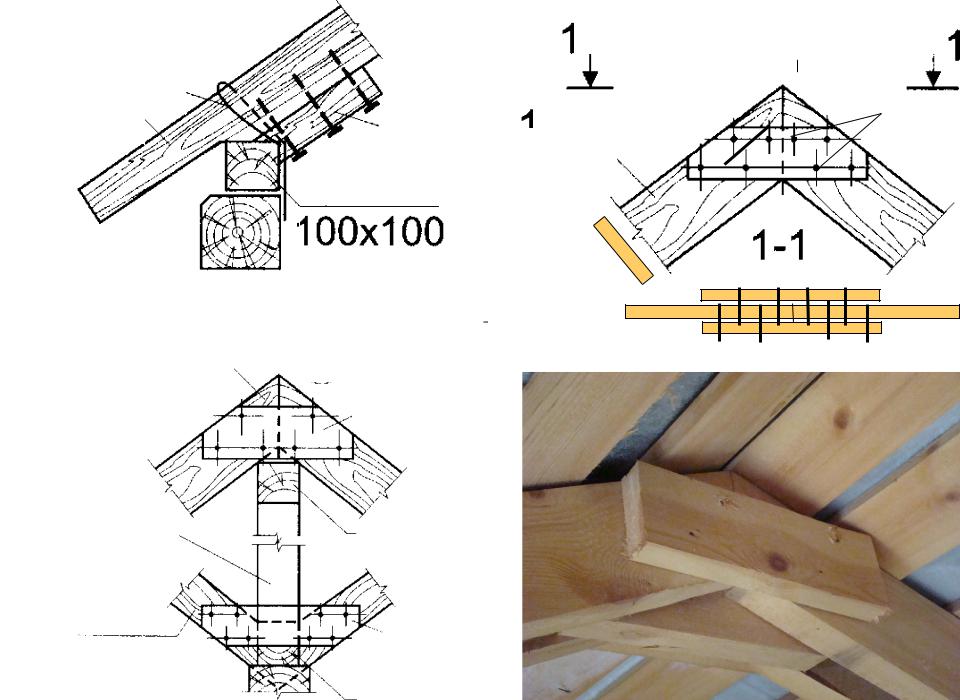

Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.
Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить. В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.
Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности. Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски. К ним и будут крепиться нарожники.
Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно. Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.
Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома. Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.
Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил. Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.
Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.
Еще один нюанс касается скользящего метода. Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.
Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки. Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

Видео по теме:

https://youtube.com/watch?v=ZtTuW9UIpTo

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой. С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.

Способов крепления к стене

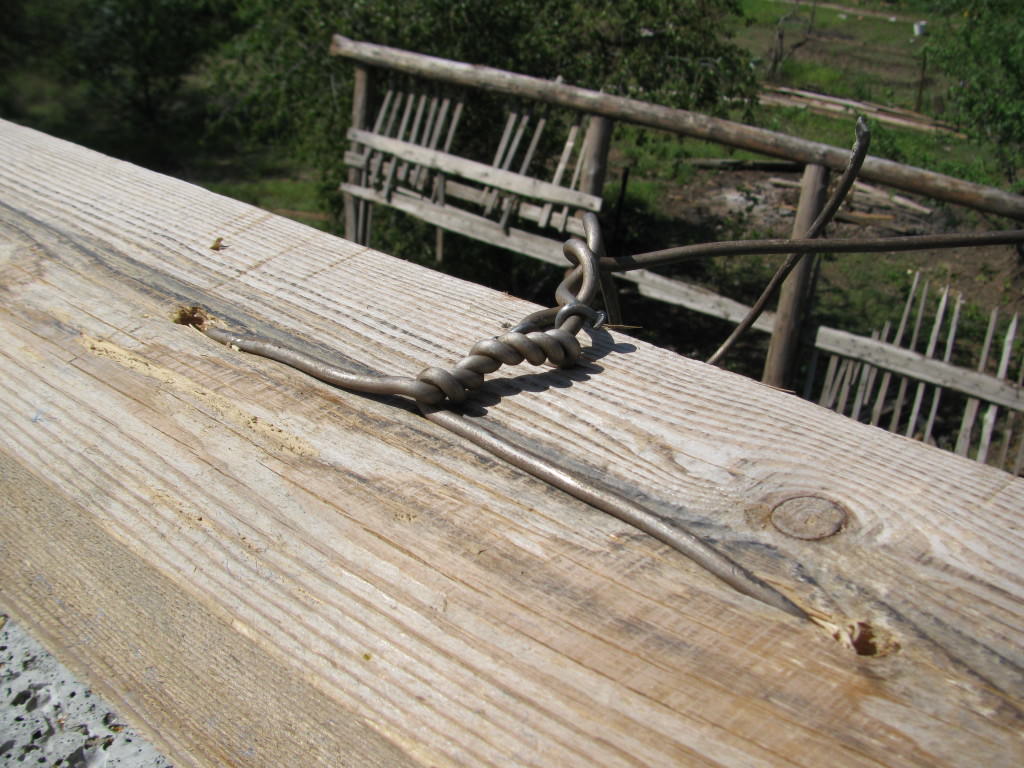

1. Крепление стальной проволокой

Этот способ достаточно прост. За два-три ряда до полной укладки стены закладывают стальную проволоку сечением 4-6 мм. Расстояние между уложенными кусками проволоки должно соответствовать количеству стропил.

Концы ее выпускаются с внутренней стороны стены и снаружи. Они должны иметь длину, достаточную для последующего крепления бруса. После окончательной укладки стены кирпичом и ее полного высыхания, концы проволоки продеваются через подготовленные отверстия в деревянном брусе и скручиваются, крепко прижимая мауэрлат к стене.

2. Крепление при помощи скоб

В этом случае, так же как и в предыдущем, процесс крепления начинается за два- три ряда до окончания кирпичной кладки. На одинаковом расстоянии укладываются деревянные бруски. Мауэрлат крепится к ним скобами.

3. Крепление с использованием армопояса.

Этот способ применяется, как правило, при строительстве зданий из ячеистого блока (газосиликата, пеноблока и т. д.). Какой-либо другой вид крепления здесь не подойдет ввиду мягкости материала.

По периметру строения заливается армирующий пояс – в процессе заливки в бетонном растворе устанавливаются анкера диаметром 12-14 мм. В брусе просверливаются соответственно расположению анкеров отверстия.

Для точного месторасположения отверстий можно воспользоваться идеально ровной доской. Ее накладывают на анкера, и таким образом производится разметка. Затем доску нужно приложить к нижней части бруса мауэрлата и высверлить на нем отверстия. Подготовив мауэрлат, его насаживают на анкера и прижимают шайбами.

4. Крепление с помощью арматуры или шпилек

За три ряда кладки монтируются строительные шпильки или обыкновенная арматура. Ее высота должна превышать высоту мауэрлата на 30 мм. Затем они пропускаются через просверленные в брусе отверстия и закрепляются гайками при помощи сварки.

Разметку отверстий можно произвести достаточно простым способом. На острие арматуры положить балку и ударить по ней тяжелым предметом. По отметинам, которые в результате останутся на брусе, просверлить отверстия.

5. Анкерное крепление

В этом случае для мауэрлата используется не брус, а доска 50х150 мм. На стены укладывается ряд таких досок, они крепятся к стене с помощью анкеров, длина которых должна быть не меньше 20 см. Следующий ряд прибивается к предыдущему обыкновенными гвоздями, длиной 10 см.

Последний способ обладает некоторыми преимуществами. Основное из них в том, что поднять доски на высоту кровли проще ввиду их легкого веса. Кроме того, укладка стен и монтаж кровли предполагает участие разных людей, поэтому укладку проволоки, анкеров или брусков строители самого дома могут пропустить.

Профиль, размеры мауэрлата и факторы, на них влияющие

Большинство строителей для изготовления опорной рамы используют древесину вместо стального профиля. Это связано с доступностью материала, уменьшенным весом, легкостью обработки, простотой крепления и приемлемой ценой.

Чтобы стропильная система не разрушила стены, используется обвязка их верхней кромки брусом большого сечения, который называется мауэрлат

Используются балки различного профиля:

• квадратного;
• прямоугольного.

Конфигурация сечения обеспечивает повышенную устойчивость и облегчает монтаж.

Размер поперечного сечения элементов рамы определяется конструкцией и формой кровли, а также ее весом. Применяются определенные виды сортаментов:

• 10х10 см – для небольших строений;
• 10х15 см – для крыш двускатного типа;
• 15х15 см – для нагруженных стропильных ферм;
• 25х25 см – для массивных мансардных конструкций.

Габариты опорных балок определяются в зависимости от следующих факторов:

• размера коробки строения;
• конструктивных особенностей кровли;
• массы кровельной системы;
• материала стропил;
• климатических условий эксплуатации;
• наличия мансардного этажа.

При возрастании нагрузки от крыши сложной конструкции необходимо использовать балки прямоугольного сечения с увеличенной площадью опорной поверхности.

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

• деревянного бруса;
• двутавровой балки;
• металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома

При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
Скрепленные доски, из которых делают мурлаты – крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки

Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Подготовительные работы

Крепление мауэрлата к керамзитобетону. Установка мауэрлата начинается с тщательной подготовки поверхности стены. Для начала, она очищается от грязи, лишних предметов и выравнивается. На поверхности не должно быть никаких выпуклостей (застывший раствор, гвозди и т.д.). Горизонтальность проверяется с помощью строительного уровня. Если необходимо, то накладывается выравнивающий слой цементного раствора. Поверх стены обязательно накладывается слой гидроизоляции из рубероида, полиэтиленовой пленки или других водостойких материалов.

Один из самых простых способов крепления конструкции к стене — использование стальной проволоки. Такой способ может быть применен при любом стеновом материале. Для обвязки применяется стальная проволока диаметром 4-6 мм, скрученная в пучок.

Технология обвязки проста. При строительстве кирпичной стены на расстоянии 4-5 рядов до конца ее кладки закладывается подготовленная проволока с выводом концов вверх с обеих сторон стены. Шаг укладки проволоки — 65-75 см. Длина выбирается так, чтобы после установки бруса поверх кирпича концы проволоки выступали на 30-35 см. После затвердения раствора и укладки мауэрлата свободные концы скручиваются между собой сверху бруса с максимальным уплотнением. При другом стеновом материале в стене на нужном расстоянии просверливаются отверстия, в которые пропускается проволока.

Крепление мауэрлата к стене с помощью анкерных болтов.

Крепление бруса к стене можно осуществить с помощью стальных скоб. Для этого при кладке кирпича производится закладка деревянных брусков за 2-3 ряда до окончания стены. Шаг закладки элементов 70-80 см. Размер брусков соответствует размеру кирпича. После установки мауэрлата он закрепляется путем вбивания скобы между его брусом и деревянной закладкой.

Для достаточно легких кровельных конструкций широкое применение находит способ соединения при помощи шпилек. В этом случае они вмуровываются в стеновую кладку на глубину порядка 40-45 см. Для соединения применяются Г-образные стальные шпильки с резьбой в верхней части. Можно изготовить шпильки, приваривая вертикально стальной стержень с резьбой к металлической пластине размером около 5х5 см. Над брусом мауэрлата шпилька должна выходить на высоту не менее 25-30 мм.

Монтаж мауэрлата производится в следующем порядке:

1. При кладке стены замуровываются шпильки с шагом 65-80 см строго вертикально, резьбой вверх.
2. В брусьях мауэрлата просверливаются отверстия, строго соответствующие расположению и диаметру шпилек. Для точности разметки чаще всего используется простой метод — брус ставится сверху шпилек и по нему производятся удары с целью получения отметок от шпилек.
3. После установки конструкции на шпильки брусья притягиваются к поверхности стены гайками. Для упрочнения системы иногда применяется укрепляющая бетонная подушка. Она накладывается на поверхность стены после установки шпилек. Толщина такой подушки выбирается в пределах 15-20 см, а ширина — не более 40 см.

Для этого в брусе и стене сверлятся отверстия. Глубина отверстия в стеновой кладке должна быть не менее толщины 2-х кирпичей (не менее 15 см).

https://www.youtube.com/watch?v=x0BuKSN3LiE

Шаг установки анкеров — 65-80 см. Анкерные болты вкручиваются в подготовленные отверстия и плотно притягивают брусья. Чаще всего анкерное соединение применяется одновременно с армирующим поясом, что позволяет обеспечить максимальную прочность.

Зачем нужен армопояс?

Сложные грунты влекут неравномерную усадку постройки. Кроме них ветровые нагрузки и перепады температур приводят со временем к перекосу строения и его разрушению. Все это требует усиления несущих стен

Также важной причиной является использование материалов разной жесткости. Например, межэтажные железобетонные плиты кладут на стены из газоблока, а надежное крепление непосредственно на блоки осуществить невозможно

В таких случаях обязательно устраивается армопояс под плиты перекрытия, который располагается на линии их опирания на фасад. Аналогично и кровельный пирог не может монтироваться непосредственно на блоки. Тяжелая крыша будет давить на них вниз и в стороны, что приведет со временем к трещинам. Дело в том, что блоки хорошо переносят равномерную, а не точечную нагрузку, поэтому при устройстве балки верхней обвязки требуется сделать монтаж распределительного пояса.

Он укладывается на верхний ряд блоков и объединяет крышу и фасад в единую крепкую конструкцию. Таким образом, нагрузку от кровельной системы берет на себя армопояс под мауэрлат, который становится своего рода посредником между блоками и брусом для крепления стропил. Кроме данного вида ж/б поясов устраивают фундаментную армирующую систему (внутри самого фундамента) и цокольную, которая находится на фундаменте (как правило, на ленточном).

Важно: дом из газоблоков армируется обязательно между этажами до кладки плит перекрытий и после возведения верхнего этажа до устройства кровли

Необходимые инструменты и применяемые материалы

Для выполнения работ потребуется инструмент, который обычно имеется в арсенале домашних умельцев:

• болгарка с кругами для работы по стали и древесине;
• шуруповерт или электрическая дрель с комплектом сверл;
• ножовка по древесине для выполнения соединительных пазов;
• молоток;
• строительный уровень и рулетка для контрольных замеров;
• плоскогубцы.

Перечень применяемых материалов:

• брусья из высушенной древесины;
• материал для гидроизоляции;
• крепежные элементы.

В зависимости от выбранного метода фиксации, крепеж может осуществляться:

• гвоздями;
• саморезами;
• шурупами;
• отожженной проволокой;
• анкерными болтами;
• резьбовыми шпильками;
• стальными пластинами.

Потребность в материалах определяется размерами строения, на котором сооружается мауэрлат для крыши.

Мауэрлат мало поднять на стену и правильно уложить, нужно еще и прочно закрепить

Использование армированного пояса – зачем он нужен?

Далеко не всегда кирпичная кладка способна выдержать нагрузку крыши, особенно, если вы хотите ее утеплить, а значит, сделать толще и тяжелее кровельный пирог. Чтобы под нагрузкой не появились трещины в стене, делают специальное армирование из бетона и металлической сетки. Для этого готовят строительный раствор, который обычно используется для заливки фундамента, обычно: 1 доля цемента к 1,5 частям песка и 3 частям щебня. Развести водой надо до густой, но достаточно текучей консистенции, обычно берут 1 часть воды в дополнение к указанной пропорции.

Монтаж мауэрлата

Далее нужно установить на кромку несущей стены опалубку, высота которой должна быть около 20–25 сантиметров, а ширина – соответствовать толщине кладки. Из узких полос нарезанной сетки заранее делается каркас для закладки внутрь, таким образом, чтобы каждый слой был закреплен на перемычках на расстоянии 2–3 сантиметра от другого. Шаг между перемычками должен составлять не менее 25 сантиметров, чтобы не было провисаний сетки. Также через такие же равные промежутки прямо к каркасу крепятся анкерные болты при помощи вязальной проволоки.

Теперь заливаем в опалубку раствор бетона таким образом, чтобы верхняя часть армирования была погружена не менее чем на 3 сантиметра. Внимательно следим, чтобы при заполнении короба не оставалось пустот, поскольку они в значительной степени ослабят армирующий пояс и могут в дальнейшем привести к возникновению на нем трещин

Очень важно подготовить достаточное количество бетона, чтобы залить сразу всю опалубку, не должно быть никаких отдельных слоев. Если стены из газобетона, можно просто вырубить перемычки у верхнего ряда блоков, чтобы получить достаточно удобный для заливки желоб

Преимущества армирования несомненны

Во-первых, становится прочнее сама стена, что немаловажно при сейсмической активности и просто в случае неожиданной осадки грунта. Во-вторых, при помощи бетонной обвязки по верхней кромке можно, используя уровень, выровнять стены по горизонту, что положительно отразится на монтаже и дальнейшей эксплуатации стропильной системы

Такое основание для мауэрлата является наиболее надежным, обеспечивающим жесткую привязку к несущим стенам. И, наконец, наиболее равномерно при этом распределяется нагрузка от каждой стропильной ноги на кирпичную кладку.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки	Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба	Доска 50×100.
Ветровые торцевые и подшивные доски	Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений

На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

• Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
• Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Закрепляем стропила: все популярные способы

Т.к

главная задача мауэралата распределить нагрузки от кровли, обязательно уделите особое внимание креплению к нему стропил. Дело в том, что от этого зависит то, не поведет ли со временем крышу, не станет ли она проседать или создавать более сильные нагрузки на одну из стен

Это серьезно!

Существуют две технологии привязки стропил к мауэрлату:

• Жесткая. Здесь полностью исключаются любые смещения стропильной ноги, изгибы или сдвиги. Для стабильности применяется подшивной брусок, который не дает скользить стропильной ноге. А металлические уголки не дают стропилам двигаться в стороны.
• Скользящая. Такое крепление необходимо, если дом строился из бревна или бруса, которые со временем заметно оседают. И сам мауэрлат здесь обычно не используется – только верхний венец сруба. Если применить жесткую систему крепления стропил, то уже на следующий год крыша потеряет до 50% своей прочности – ее просто поведет.

А теперь обо всем более подробно.

Жесткое крепление стропил к мауэрлату

Главная задача жесткого крепления – полностью исключить возможность смещения стропил в любую сторону. Здесь седло выреза на стропиле упирают в мауэрлат и крепко фиксируют гвоздями, забитыми под угол

Но крайне важно, чтобы все такие вырезы на стропилах были одинаковыми, по одному шаблону и не больше 1/3 ширины стропила

Второй способ – одинарное крепление специальной крепежной пластиной. Дополнительно под стропило в некоторых случаях подшивают метровый брус, который еще и служит упором, а крепление выполняется металлическим уголком.

Скользящее крепление стропил к мауэрлату

Скользящее крепление еще называют шарнирным, и неспроста. Имейте ввиду, что разные деревянные дома дают усадку по-разному. Так, меньше всего проседает со временем клееный брус, а больше всего – свежий сруб, который всего за год опускается до 15%! Причем сама усадка всегда происходит неравномерно, что еще больше оказывает влияния на перекос всей стропильной системы – если вы не установили скользящее крепление.

Перекос крыш случается также в процессе самой эксплуатации дома. Так, в продолжительные дожди древесина сильно разбухает, а зимой теряет большой процент влаги и заметно усыхает. Причем совершенно по-разному оседают:

• южная и северная сторона;
• сторона, на которую постоянно идет влажный речной или морской воздух, и более сухая;
• обдуваемая ветрами сторона и та, перед которой есть хозпострока;
• скрытая от солнца деревом и открытая.

За все это время геометрические параметры сруба постоянно меняются. Причем меняет свои параметры даже центральная стена дома, на которую опираются стойки и балки стропильной системы. Особенно в период зимнего отопления, когда она заметно усыхает. Поэтому, если стропила на мауэрлате или верхнем венце сруба закрепить жестко, то зимой снеговая нагрузка заставит стропильную систему выгнуться.

А потому узлу необходимо быть немного свободным, для чего вам понадобится такой крепежный элемент, как «салазка» или «скользячка», как его любят называть в народе. Это особая деталь из металла, похожая на петлю. При естественном изменении геометрии сруба она смещается по направляющей, и стропила немного оседают без какого-либо вреда для всей системы.

Вот более подробно о самом процессе:

К слову, некоторые кровельщики и до сегодняшнего времени выполняют скользящий угол более традиционными способами. Для этого в стропильной ноге они делают запил, ставят балку срезом на верхний венец и закрепляют такими способами:

• Скобами.
• Скрещивающимися гвоздями в мауэрлате.
• Одним вертикально забитым гвоздем.
• Стильными фиксирующими пластинами.

Также в качестве неплохой альтернативы современной скользящей опоры используйте прочную кованную проволоку, скрученную в два раза (мы говорили о ней в пункте о креплении мауэрлата к стене). Она отлично работает на растяжение и дает определенную степень свободы всем элементам конструкции крыши.

Как видите, со всем можно разобраться!

krovgid.com

Устройство мауэрлата

Мауэрлат: размеры и расчет материалов

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев

При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома

Именно поэтому очень важно точно рассчитать размеры мауэрлата

Размеры мауэрлата зависят от следующих факторов:

1. Параметры площади дома – его периметр и площадь.
2. Тип конструкции крыши.
3. Материал используемый в стропильной системе и для покрытия кровли.
4. Климатические условия.
5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
2. Крестообразная.
3. Складчатая.
4. Плоская.
5. Сферическая.
6. Шатровая, полуовальная и вальмовая.
7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.

Формула для расчета

Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

• r – плотность дерева,
• V – объем мауэрлата,
• m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

• S – сечение деревянного бруса,
• L – его длина или периметр.

1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

А тут статья про крепление мауэрлата к газобетону.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

1. Ширина мауэрлата не должна быть меньше 10 см.
2. Оптимальное сечение деревянных брусьев – 10×15 см.
3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
5. Отступ бруса от края стены должен составлять как минимум 5 см.
6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Мауэрлат: размеры и расчет материалов Мауэрлат служит основой для крышной конструкции. Установка мауэрлата всегда требует большой работы, но прежде всего требуется подобрать подходящие параметры материала.

Размеры конструкции

Рекомендуемые размеры деревянного бруса должны составлять не менее 100 х 100 мм. Оптимальным является сечение 150 х 150 или 100 х 150 мм. Древесина предварительно должна быть обработана специальным антисептическим составом для защиты от гниения и повреждения насекомыми.

Предпочтительным способом укладки мауэрлата является установка сплошного элемента по полному периметру стен. Крепление отдельных брусков в единое целое производится при помощи прямого замка. Его параметры определяются размерами бруса. В замок необходимо дополнительно забить гвозди, что позволит получить соединенные с ближними звеньями брусья, которые вместе образуют жесткую цельную систему. Впоследствии к ней осуществляется крепление стропил. Бруски должны располагаться поближе к внутренней части кладки таким образом, чтобы до внешнего края сохранялось расстояние не меньше 5 см. Нередко с внешней стороны устраивается выступ – парапет на основе кирпича, в который будет упираться мауэрлат.
