Долбежные станки по дереву

Создание распиловочного станка

Теперь поговорим о создании станка для резки древесины. Обычно его создают:

• из пилы;
• из лобзика.

Рассмотрим подробнее оба варианта станков.

Из пилы

Для создания этого типа приспособления потребуется пара брусков одно размера, которые снизу понадобится прикрутить к листу фанеры. Чем лист длиннее, тем большей длины заготовки можно будет обработать. Но если станок будет слишком габаритным, то лучше использовать угольники из стали, а не из алюминия. После того как бруски будут прикреплены к фанере, потребуется установить циркулярную пилу на пару угольников из алюминия. Причем по краям они должны удерживать пилу максимально жестко, чтобы она ходила исключительно вперед и назад. Даже наличие минимального люфта может стать причиной существенного снижения качества резки.

Теперь требуется прикрутить угольники к брускам при помощи саморезов. В этом случае экономить их не следует, а потому с обеих сторон угольника лучше будет воспользоваться 2 такими приспособлениями. Это позволит сделать качественные направляющие, по которым и будет двигаться циркулярная пила. На следующем этапе необходимо создать упор, который будет нужен, если будет производиться торцевой распил. Делать его лучше на стандартные углы в 45 и 90 градусов, а при необходимости можно будет добавить и другие. На болт закрепляем небольшой брусок с одной стороны. Металлический стержень следует брать такой, что будет удобно раскрутить рукой. Гайки можно скрыть куском фанеры, залив эпоксидной смолой либо клеем. После этого устанавливаем брусок на 90 градусов к пильному диску и крепим его на болт с другой стороны.

Из лобзика

Сначала необходимо разметить и вырезать платформу, где будет ходить лобзик. Чтобы это осуществить, в центре фанеры потребуется создать разметку и проделать дырки в начале и конце паза, куда должна будет спокойно входить лобзиковая пила. Ширина данного приспособления должна быть равной ширине платформы лобзика. Теперь при помощи последнего удаляем все лишнее между дырками, после чего прикручиваем пару планок к краям, что позволит ограничить ход приспособления. Просверливаем дырки и прикручиваем по 5 саморезов с обеих сторон.

То есть, как можно понять, ширина платформы должна быть равна ширине лобзиковой подошвы. Теперь закрепляем 2 ножки на общую станочную платформу. Но ножки лучше делать повыше, чтобы они также выполняли функцию бортиков для верхней части. Их лучше фиксировать тремя саморезами с двух сторон. Если вдруг платформа для лобзика получается чуть длиннее общей платформы, то ее можно укоротить. Тогда делается разметка, после чего отрезается все лишнее при помощи электролобзика. Теперь следует произвести сверху фиксацию платформы станка.

Требуется сделать пару упоров, после чего через платформу лобзика просверливаем дырки в начале и конце паза в главной платформе, что позволит перенести отверстие для хода пилы. Остается сформировать прорезь при помощи лобзика на главной платформе. Станок будет готов. Если есть желание иметь возможность отрезать под 45-градусным углом, то потребуется разметить и прикрепить брусок при помощи пары саморезов к станку. Когда он не будет нужен, его можно будет просто открутить.

Самодельные варианты исполнения

Самый дешевый вариант исполнения – самодельная конструкция, которая может быть изготовлена своими руками из подручных средств. Конечно следует учитывать тот момент, что самодельные конструкции обладают меньшей производительностью и надежностью. Однако для решения обыденных задач подойдет и самодельная конструкция.

Достаточно часто самодельный станок имеет деревянный стол, который используется в качестве станины. Многие рекомендуют проводить переделку ручной фрезы. Таким образом можно существенно упростить и ускорить работу. Есть некоторые элементы, которые придется приобрести – электродвигатель и фрезы.

В заключение отметим, что в продаже также можно встретить самодельные варианты исполнения. Они, как правило, имеют более низкую цену, чем промышленные варианты исполнения.

Фуговальный станок (фуганок) своими руками

Здравствуйте, уважаемые читатели и самоделкины! Наверняка многим из Вас хочется иметь в своей мастерской хотя-бы небольшой фуговальный станок. В данной статье автор YouTube канала «Amazing Woodworking Techniques» расскажет Вам, как он реализовал этот проект достаточно простым способом.

Эта самоделка весьма проста в изготовлении, однако требует высокой точности обработки деталей. Ее достаточно просто изготовить, однако потребуются доски с высоким качеством обработки. Материалы. — Сосновая паллетная доска — Листовая фанера — Пружина — Саморезы по дереву, мебельные гайки, винты, гайки, шайбы — Клей ПВА. Инструменты, использованные автором. — Электрический рубанок — Безопасный толкатель — Ручной фрезер — Циркулярная пила — Шуруповерт — Сверло с зенковкой — Угольник, карандаш, линейка, гаечный ключ, отвертка, молоток. Процесс изготовления. Первым делом мастер размечает контуры электрического рубанка на сосновой доске.

Излишки материала автор срезает на самодельном циркулярном столе с кареткой.

Пазы для корпуса двигателя, и другие технологические выемки он выполняет при помощи фрезерного станка.

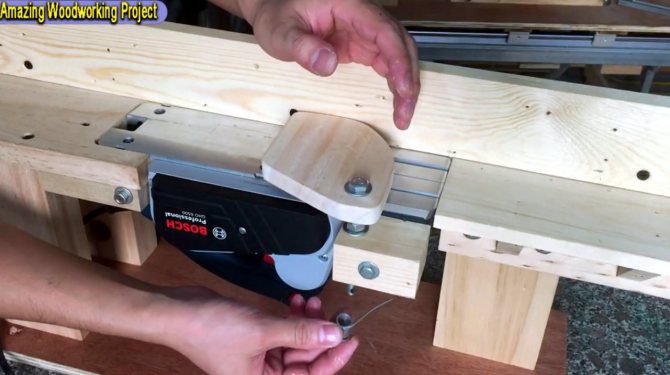

В итоге получается платформа, на которую и садится сам рубанок

Крайне важно, чтобы верхняя часть доски была идеально ровной

Для крепления инструмента к самому столу, мастер закрепляет его тыльную часть при помощи двух подставок, и болтом, пропущенным сквозь отверстие для рукоятки. После выравнивания подставок, они прикручиваются к столу саморезами с нижней стороны.

Теперь сам стол можно прикреплять к опорам при помощи длинных саморезов, предварительно просверлив пилотные отверстия, и раззенковав их.

Итак, основная конструкция станка весьма проста, и уже готова.

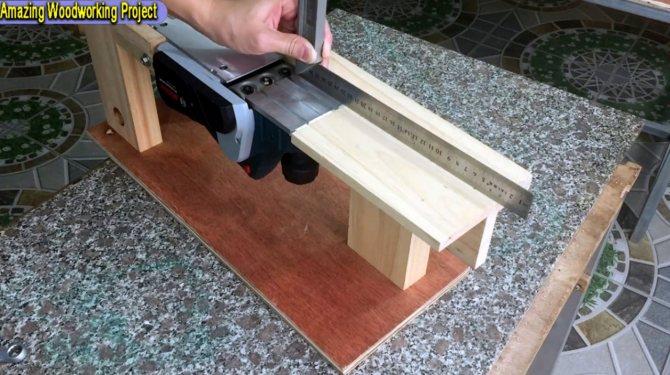

Следующим этапом нужно изготовить небольшую опорную площадку. Ее можно сделать из досок или фанеры подходящей толщины, и скрепить между собой при помощи пары уголков.

Подпорка прикрепляется к крайней части корпуса, образуя с регулируемой платформой одну плоскость.

После выравнивания, и фиксирования болтами, плоскости подошв и подпорки следует проверить при помощи угольника, либо уровня. Это нужно сделать также и по диагоналям.

Пришло время установки бокового параллельного упора. Первой его частью станет сосновый брус. Мастер закрепляет его при помощи барашковых гаек, которые дадут возможность последующей регулировки.

А теперь самый важный момент, это обеспечение безопасной работы. Для этого ко второму отверстию для прижимов прикручивается небольшой деревянный блок.

На этот блок устанавливается специальный защитный лепесток, осью для которого станет болт М8, в конце оного просверлено поперечное отверстие для крепления хвостика пружины. Болт жестко прижимается к лепестку, фиксируясь с двух сторон шайбами, и прижимаясь тремя гайками в виде подставки.

Еще одну шайбу мастер подкладывает между гайками и опорным блоком, а затем устанавливает натягивающую пружину.

Отрегулировав необходимое усилие пружины, ее второй конец фиксируется саморезом с пресс-шайбой к нижней части блока.

Практически все готово, остается подключить общую систему пылеудаления, и можно приступать к работам. Однако перед этим рекомендуется обработать все поверхности пропиткой для древесины, либо полиуретаном. Для лучшего скольжения деталей по столу стоит использовать аэрозольную силиконовую смазку.

Итак, первой к обработке мастер берет старую доску от паллет. И результат просто идеален.

А в итоге как поверхности, так и углы полученного бруса имеют идеальные геометрические формы.

По поводу обнаружения гвоздей в старых деревяшках можно использовать следующий инструмент. Эта штука умеет искать не только гвозди в древесине, но и обнаруживать арматуру и проводку в стенах.

Соблюдайте правила техники безопасности!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Последовательность создания

Если вы уже нашли все необходимые материалы, то можете приступать к формированию станка. В ходе изготовления рекомендуем придерживаться этой инструкции:

• Используя швеллер, создайте раму для станка. Именно по этому узлу будет передвигаться платформа устройства. На левой стороне швеллера привариваем базис для крепления электрического мотора. В нем следует просверлить отверстия для болтов.
• На правую сторону швеллера необходимо приварить металлическую планку с длиной соответствующей ходу каретки. Пластина должна выступать на 5 мм с каждой стороны швеллера.
• На выступающие элементы пластины необходимо наварить уголки с размерами 30Х30. Элементы должны быть прикреплены углов вверх. Этот угол будет выполнять функцию рельс для каретки нашего станка.
• На уровне с продольными рельсами привариваем такие же уголки в поперечном направлении. Они необходимы для перемещения каретки в поперечной плоскости. На все рельсы накладываем такие же уголки, приваренные к платформе.
• Вырезаем из толстой фанеры площадку для платформы.
• Из гаек, отрезков трубы и штырей формируем самодельные струбцины и крепим их к платформе.
• Электрический кабель с вилкой присоединяем к мотору.

Перед использованием станка рельсы следует смазать солидолом.

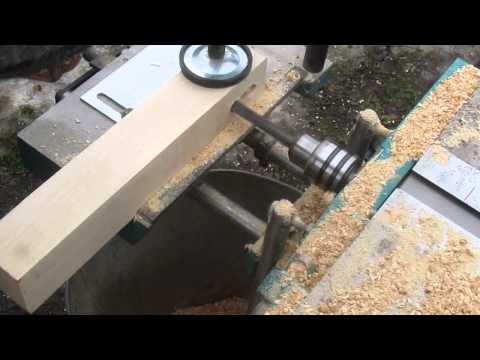

Видео: самодельный долбежный станок.

Рекомендации по выбору

Особое внимание следует уделять тому, какой максимальный градус наклона салазок имеет конкретная модель. Также нужно уделять внимание вариантам исполнения, который позволяет дополнять конструкцию механизмом поворота.
Каждый станок должен иметь подробную инструкцию по применению

В случае, если в документе указана возможность долбления в упор, то значить модель предназначена для работы с большими заготовками . Ручной долбежный станок по дереву не позволяет проводить обработку подобного рода.
Нужно учитывать и то, какой привод имеет станок. Самый простой долбежник для дерева имеет ручной привод, но большой производительностью обладает только вариант исполнения с гидравлическим или электрическим приводом . Достаточно просто создать подобную конструкцию именно с механическим приводом.
Нужно уделить внимание и производительности, которая зависит от мощности установленного электродвигателя и размеров режущей планки с цепью. Однако стоит учитывать, что с повышение мощности установленного двигателя существенно повышаются и расходы при проведении обработки заготовки . Настольный или бытовой вариант исполнения, как правило, имеет мощность не более 1-2 кВт. Достаточно часто они имеют компактные размеры, имеют небольшой вес, что и определяет популярность в бытовом использовании.

Кроме этого уделяется достаточно много внимания популярности бренда, под которым проводится производство конструкции, а также стоимость. Недорогие модели, как правило, служат относительно небольшой срок, требуют периодического обслуживания.

Конструкция и принцип работы

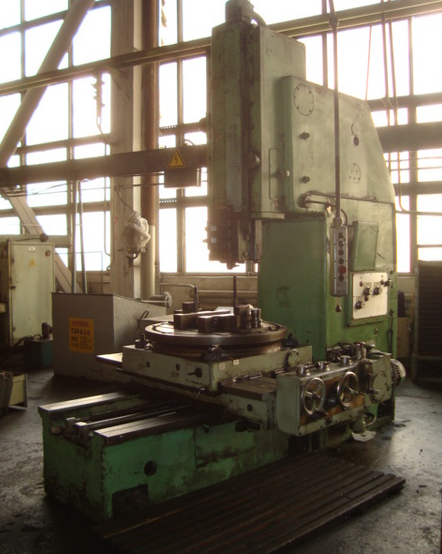

Долбежный станок создан для обработки труднодоступных мест, в основном расположенных внутри ограниченного пространства обрабатываемой заготовки, куда не способен добраться другой металлорежущий инструмент. Также при помощи долбежных станков часто производится нарезка зубьев шестерен.

Долбежный станок, в общем случае, состоит из нескольких основных элементов (рис. 2).

Рисунок 2. Схема расположения узлов долбежного станка.

Рисунок 2. Схема расположения узлов долбежного станка.

1. Станина. Станина является основанием станка и предназначена для расположения на ней всех остальных узлов и элементов. Долбежные станки обычно устанавливаются на заранее подготовленную бетонную площадку с выведенным в ноль уровнем. В нижней части станины имеются отверстия под крепежные болты, которыми станок крепится к полу. Иногда станина имеет возможность регулировки станка по уровню, что позволяет устанавливать его на неровной площадке с последующей корректировкой.

2. Маховик поперечного перемещения. Служит для обеспечения подачи заготовки в поперечном направлении. Для каждой модели долбежного станка имеет свою цену деления шкалы.

3. Рукоятка для обеспечения вращательного движения заготовки. Воздействие на этот орган управления приводит во вращение стол с закрепленной заготовкой. В основном вращательное движение заготовки требуется в процессе выдалбливания зубьев шестерен или зубчатых венцов. Также часто долбежные станки используются для создания внутренних шлицевых поверхностей при условии, что фрезерный станок по каким-либо причинам не может осуществить эту операцию.

4. Маховик продольной подачи. Обеспечивает продольное перемещение стола с закрепленной заготовкой.

Современные долбежные станки оборудованы автоматической системой подачи с настраиваемыми параметрами. Это позволяет в автоматическом режиме создавать необходимый профиль на обрабатываемой детали. Особенно распространено применение автоматизации долбежного процесса при создании деталей с круговыми цикличными поверхностями, таких как зубчатые колеса, зубчатые венцы, детали со шлицевыми поверхностями и др. В данном случае работа оператора станка сводится к настройке скоростей подачи детали, скорости и глубины внедрения долбяка и контролю над процессом обработки детали.

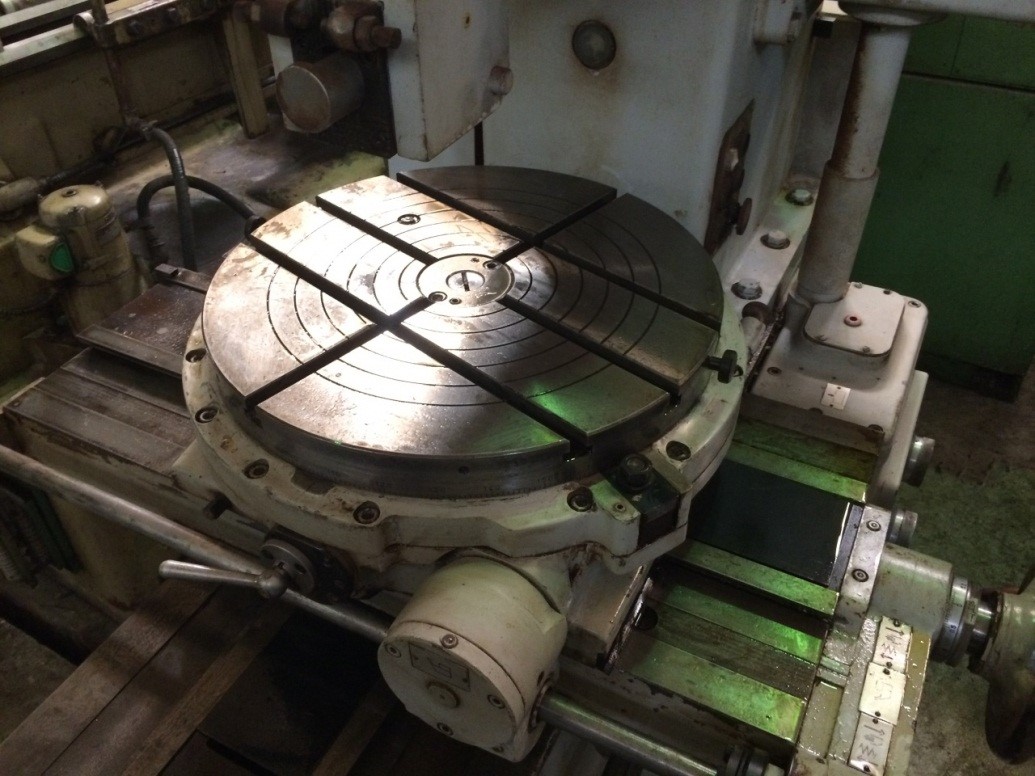

5. Стол (рис. 3). Служит для размещения заготовки. Часто имеет съемные удерживающие элементы, которые меняются в зависимости от специфики выполняемой работы. Часто оборудуется доработанным под строгальный станок патроном, который применяется на станках токарной группы.

Рисунок 3. Стол долбежного станка.

Рисунок 3. Стол долбежного станка.

6. Заготовка. В зависимости от направленности станка заготовка может быть деревянной или из цветного или черного металла.

7. Резцедержатель. Служит для закрепления в нем резца. Резцедержатель устроен так, что при закреплении в нем резца одна из поверхностей режущей кромки проходит через центр оси вращения стола, находящегося в нулевой точке. Это позволяет привязаться к точке отсчета при настройке параметров автоматической обработки.

8. Ползун (долбяк). Основной рабочий орган долбежного станка. В приводном блоке ползуна вращательное движение, передаваемое от электромотора, преобразовывает в поступательное при помощи кривошипного механизма.

9. Коробка скоростей. Служит для передачи вращения от электродвигателя на приводной маховик долбежного механизма. Имеет возможность переключения скоростей, что позволяет долбяку работать на разных частотах подачи резца. Шестерни коробки скоростей работают в масляной ванне. Имеется предохранительная фрикционная муфта, которая служит для защиты кинематической цепи от разрушения в случае аварийного заклинивания ползуна.

10. Рукоятка переключения скоростей работы долбяка. При помощи этой рукоятки происходит переключение передач и изменение частоты рабочих движений ползуна. Частота меняется ступенчато.

11. Вертикальная колонка. Является стойкой, на которой закреплены элементы долбежного механизма.

12. Панель управления. Содержит кнопки пуска и остановки станка, а также, в зависимости от модели, служит для настройки автоматической подачи детали.

2 Популярные модели долбежных станков

В современной промышленности широко используется оборудование советского производства, одним из наиболее распространенных из которых является долбежный станок 7A420. Данный агрегат предназначен для металлообработки, он может выполнять такие технические операции как разработка пазов, шлицев и канавок в плоских, фасонных и конических поверхностях.

Долбежный станок по металлу 7А420 имеет следующие технические характеристики:

• ход долбяка — от 20 до 200 мм;
• предел двойного хода — 40-163 в мин;
• диаметр рабочего стола — 50 см;
• вылет долбяка от станины — 48 см;
• максимальное усилие резания — 1500 кг;
• мощность двигателя — 2800 Вт.

7А420

Также существует модификация данного агрегата — модель 7430. В отличи от рассмотренного станка, 7430 отличается комплектацией гидравлическим приводом, а не механическим, и увеличенным до 320 ходом долбяка. Аналогом модели 7430 является станок ГД320, в нем также установлен гидропривод, а ход долбяка составляет 120-320 мм.

Агрегаты серии ГД производятся на Гомельском станкостроительном заводе. Наиболее функциональной моделью серии ГД является агрегат ГД-500. Это оборудование ориентированное на мелко и среднесерийное производство, обладающее следующими техническими характеристиками:

• ход долбяка — от 120 до 500 мм;
• скорость перемещения долбяка под нагрузкой — 3-38 м/мин;
• диаметр рабочего стола — 94 см;
• вылет долбяка от станины — 71 см;
• максимальное усилие резания — 3500 кг;
• мощность двигателя — 11000 Вт.

ГД-500 один из наиболее габаритных металлообрабатывающих станков, его размеры составляют 344*276*347 см, а вес — 8.16 тонн.

ГД-500

Среди современного деревообрабатывающего оборудования выделим долбежный станок по дереву Корвет 92. Это агрегат любительского уровня, стоимость которого составляет 60 тыс. рублей.  Рабочий стол станка оснащен тисками для быстрой фиксации обрабатываемой заготовки, также предусмотрены две струбцины для крепления габаритных деталей.

Станок долбежный Корвет 92 — технические характеристики:

• ход долбяка — до 210 мм;
• размер стола — 40*15 см;
• ход стола: поперечный — до 145 мм, продольный — до 170 мм.

92-ой корвет оснащен асинхронным двигателем мощностью в 750 Вт, способным выдавать до 1400 об/мин. Агрегат имеет достаточно компактные размеры — 89*48*82 см, вес станка — 94 кг.

2.1 Можно ли сделать долбежный станок своими руками?

Самодельный долбежник можно изготовить на основе ручного фрезера. Такой агрегат будет уступать в плане функциональных возможностей промышленным моделям, однако вы сможете использовать его для нарезки шипов, пазов и профилирования плоскостей либо кромок.

Чтобы сделать долбежный станок своими руками вам потребуется соорудить опорную площадку. Ее размеры нужно выбирать исходя их габаритов деталей, которые вы планируете обрабатывать в дальнейшем. Оптимальным размером будет 350*400 либо 400*400 мм. Площадку можно сделать из куска МДФ либо металла, однако использовать ДВП и ДСП не рекомендуется. Толщина листа должна составлять 10-12 мм.

Далее в центральной части пластины размечаем отверстие под фрезу и поперечные гнезда для фиксирующих инструмент болтов. Отверстие под фрезу должно иметь несколько большие размеры, чем сам инструмент, чтоб сохранялся свободный обзор зоны обрабоки. Сам фрезер нужно фиксировать снизу пластины с помощью болтов, отверстия под которые предусмотрены на опорной подошве инструмента еще с завода.

Простейший долбежный станок из фрезера

В качестве удерживающих площадку направляющих лучше всего использовать деревянные бруски из твердых пород древесины сечением 30*30 см. В случае применения крупногабаритного фрезера имеет смысл взять металлический профиль квадратного сечения либо бруски увеличенного размера — 30*90 мм.

Учитывайте, что при комплектации самодельного станка высокими направляющими вам будет удобнее работать длинной фрезой, которая применяется при выдалбливании глубоких гнезд. Под болты, которыми стягиваются направляющие с пластиной, необходимо подложить резиновые прокладки, исключающие вибрацию в процессе работы.

Устройство данного агрегата не предполагает наличие ограничителя хода фрезы, обустройство которого значительно усложняет конструкцию. Рационально использовать в качестве ограничителя струбцины, устанавливающиеся на обрабатываемую деталь. Технология использования струбцин достаточно простая — нужно сдвинуть фрезер так, чтобы фреза размещалась на краю отверстия, далее струбцина крепится в упор к площадке, после чего фрезер перемещается на противоположную сторону отверстия и устанавливается вторая струбцина.

Какие бывают станки

В принципе выбор здесь невелик, подобное оборудование бывает двух типов:

1. На больших производствах зачастую используются центробежные станки с режущей цепью.
2. Для более скромных масштабов или работы в домашних условиях мастера применяют долбежное сверло по дереву, функционирующее по аналогу фрезы.

Профессиональное оборудование

Главным элементом центробежного станка является специальная цепь, состоящая из отдельных звеньев соединенных шарнирным способом. Каждое звено имеет остро заточенный фрезерный зуб.

Сама цепь натянута на направляющую планку, в нижней части которой установлен ролик, а верхняя часть планки оборудована звездочкой, которая собственно и приводит в движение механизм.

Схема долбежного станка с цепью.

Устроено такое оборудование относительно просто. На общей станине закреплен подвижный суппорт с электродвигателем и установлен стол с механизмом фиксации, в который и зажимается деталь. При запуске электродвигателя вращение посредством ременной или шестеренчатой передачи подается на звездочку, которая приводит в движение цепь.

При общей схожести принципа действия, существуют станки, на которых рез осуществляется посредством подвижного суппорта, при неподвижном столе. И станки, в которых фрезерная цепь закреплена неподвижно, а стол в свою очередь оборудован роликовыми салазками, приводимыми в движение механической или гидравлической системой.

Станок с подвижным суппортом.

Цепные долбежные станки по дереву, отличаются устойчивостью к нагрузкам и существенным сроком эксплуатации. Но сечение отверстия будет строго соответствовать сечению цепи и чтобы его изменить нужно, менять саму цепь.

Плюс цепь при врезке в массив откалывает края отверстия, делая их не ровными. Но этот дефект присущ только старому оборудованию с нестабильным прижимным механизмом.

Фото долбежного станка фрезерного типа.

Рекомендации по выбору оборудования

Промышленное оборудование должно отличаться не только надежностью, но еще и серьезным функциональным наполнением, чтобы в случае частичного перепрофилирования вам не пришлось покупать новый станок.

Следует обратить внимание, на какой угол может быть развернута резцовая головка, а также максимально возможный градус наклона салазок. Кроме того, желательно чтобы рабочая зона имела возможность дополнительной комплектации механизмами поворота.

Если инструкция содержит указание о возможности долбления в упор, то это говорит о наличии приспособления для работы с габаритными изделиями и серьезной глубины реза.

Профессиональные долбежные сверла по дереву.

Особое внимание стоит уделить приводу движения стола или режущей головки. Современное оборудование оснащается только электрическими или гидравлическими приводами

Механические модели использовались раньше и если вам, предлагается станок с таким приводом, то он, либо старый, либо самодельный.

Портативное, переносное оборудование для серьезного производства с большой нагрузкой не годится. Такие механизмы не рассчитаны на долбление отверстий глубже 100 мм, они не смогут долго работать в непрерывном режиме, плюс мощность у них оставляет желать лучшего. По сути, главным достоинством здесь является приемлемая цена.

Если коротко сформулировать основной набор факторов, на которые нужно обращать внимание, то он будет выглядеть примерно так:

Схема фрезерования.

1. В первую очередь следует знать разброс габаритов деталей, которые планируется обрабатывать.
2. Максимальная и минимальная глубина, ширина, а также конфигурация реза.
3. Пусковая и рабочая мощность оборудования.
4. Наличие автоматической защиты от перегрузки и возможность работы без обязательного обустройства заземления.
5. Не последнюю роль играет страна, а также имя производителя. Иногда имеет смысл взять менее функционального европейца, нежели «нафаршированного» китайца.

Характеристики долбежных станков.

Разновидности

Если говорить о разновидностях долбёжных станков, можно выделить две группы:

1. Модели для частных мастерских, гаражей. Представляют собой машины малых габаритов, которые могут устанавливаться на верстак или иметь стальное основание. Управляются вручную. Для этого мастер устанавливает заготовку, зажимает её прижимами. Далее он запускает станок, вручную опускает рабочую часть с оснасткой к обрабатываемой детали.
2. Промышленное оборудование. Представляет собой крупногабаритные машины, которые используются для серийного производства деталей. Пазовальный станок оснащается подвижными рабочими столами, мощным двигателем, системой охлаждения.

Фрезерный станок по дереву

Этот станок позволяет вырезать профили и рельефные элементы необходимой формы. Форма элементов задается используемой в работе фрезой. В наиболее распространенном варианте исполнения станка фреза вращается в зафиксированном положении. Деталь при этом проходит, касаясь её и опираясь на стол и на направляющую планку.

Заранее выставляется расположение направляющей относительно оси фрезы и расположение фрезы по высоте относительно стола. С помощью этого станка легко производятся декоративные предметы интерьера, например плинтусы.

В менее распространенном станке деталь неподвижна, а фреза двигается относительно неё. Такие станки зачастую обладают числовым программным управлением. Таким образом, например, создаются витиеватые узоры на деревянных дверях.

Основные технические параметры таких станков: потребляемая мощность электродвигателя, скорость вращения фрезы, размеры фрезерного стола, величина регулируемого хода фрезы.
