Дренаж в гараже: точечный или поверхностный, проектирование и последовательность монтажа

Особенности ухода

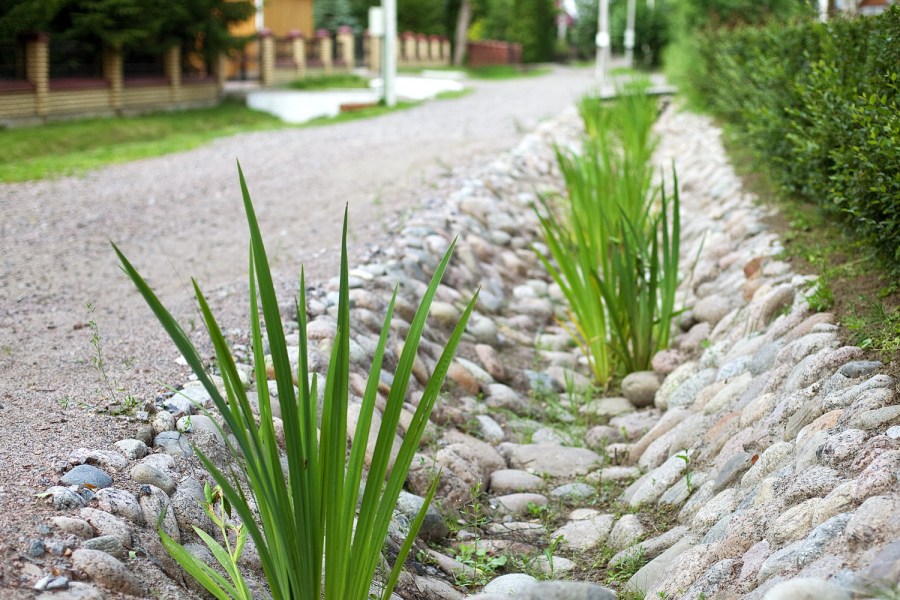

Уход за поверхностным дренажом на участке в сравнении с закрытыми конструкциями покажется легкой забавой. С глубинными системами все сложнее. Здесь придется следить не только за проходимостью труб, но и за чистотой колодцев. Последние часто засоряются листьями и прочим мусором. Обнаружив в резервуаре осадок, его нужно будет извлекать с использованием пескоуловителя или размывать водой и откачивать помпой.

Раз в пятилетку устройству дренажа на участке необходимо выполнять полноценную профилактическую промывку водоотводных труб. Для качественного выполнения процедуры лучше приглашать специалистов.

Промывка дренажной системы

При наличии оборудования можно попробовать промыть дренаж самостоятельно. Для этого установите в колодец дренажный насос, который будет удалять из него прибывающую воду, после чего подайте в трубы ее поток под высоким давлением.

Расчеты и правила устройства водостока

Расчетные значения, которые потребуются для строительства дренажной системы, обычно составляют:

  • размер диаметра труб;
  • уровень прокладки трубопровода;
  • значения уклона трубы;
  • плотность геотекстильного фильтра.

И подробнее по каждой статье.

Количество n. 1 – расчетный диаметр труб

Необходимый диаметр трубы рассчитывается с акцентом на расчетные параметры расхода дренажа.

Для строительства частных домов обычно оптимальны трубы диаметром 100 мм. Их стандартная производительность составляет около 7 л / с, что в большинстве случаев вполне соответствует стандартам проектирования.

Между тем, увеличение диаметра слива позволяет покрыть большую рабочую площадь, повышая эффективность системы.

Количество n. 2 – глубина установки системы

Уровень заполнения дренажных труб согласно действующим нормам определяется с учетом двух критериев:

  1. Уровень промерзания почвы.
  2. Глубина фундамента.

Степень промерзания почвы напрямую зависит от климатических свойств местности. Поэтому этот параметр может отличаться для каждой отдельной территории.

Но в любом случае расчет глубины укладки дренажных труб ведется от точки конечного промерзания грунта с добавлением к этому значению не менее 300-500 мм дальнейшего заглубления.

По такому же алгоритму рассчитывается дренаж фундамента, но от конечной точки фундамента.

Количество n. 3 – уклон дренажных труб

Под каким уклоном монтировать трубы водоотведения, нормы СНиП четко указывают. Согласно этим нормам при минимальных значениях уклона слива необходимо учитывать минимально допустимый расход сточных вод.

При этом также установлено, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На некоторых участках сетей допускается занижение этих параметров до 7 мм и 5 мм соответственно.

Максимально допустимый уклон дренажных труб на метр длины – 150 мм. Больше этого значения уклон допускается только на водопроводных кранах с длиной крана до 1,5 м.

На нерасчетных участках водостока, где используются трубы диаметром 40-50 мм, допускается уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона не может быть больше 20 мм на метр длины.

Если в качестве дренажных элементов используются лотки, то уровень уклона учитывается с учетом такой скорости стока, при которой обеспечивается эффект самоочищения жидкости. Допустимое заполнение лотков не превышает 80% при ширине лотка не менее 20 мм.

Ширина лотков рассчитывается по результатам гидравлических расчетов и зависит от конструктивных характеристик элементов. Однако, если высота лотка превышает 50 мм, ширина не может быть меньше 70 мм.

Фотографии от Образование откоса является обязательным условием при строительстве подземных гравитационных систем, отводящих грунтовые и атмосферные воды, а также очищенных жидких стоков в септиках, создаваемых дренажной линией, зависит от диаметра трубопровода и типа грунта дренаж предназначен для осушения почвенно-растительного слоя, толщина которого обычно не превышает 40 см, уклон должен быть не менее 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений. Для установки дренажной системы в глинистых почвах уклон должен составлять 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащих слоях. При прокладке пути дренажной системы в песчаных грунтах уклон должен быть 0,003, в супеси 0,002 Глубина погружения дренажных труб в коллектор и в раковина определяется на строительной площадке постфактум. Отверстия для установки трубы просверливаются по фактическому входу Дренажная труба с геотекстильной оболочкой Поглощающая яма для дождевой воды и дренажа Точечный отвод дождевой воды для канализации Присоединение дренажной трубы к вращающемуся колодцу Поверхностный дренаж для дренажа почвы Яма для дренажа в коллектор

Количество №4 – Требуемая плотность геотекстиля

Когда конструкция дренажной системы предполагает использование перфорированных гофрированных труб в качестве дренажа, рекомендуется использовать оболочку фильтра из геотекстиля (геотекстиля) вместе с опорой таких труб).

Геотекстильная ткань действует как фильтрующий элемент, предотвращая засорение линии мелкими частицами почвы. Для получения максимального эффекта фильтрации необходим расчет плотности геотекстильного фильтра. Оптимальным расчетным значением для бытовых водоотводов считается плотность 100-150 г / м2.

Зачем нужен дренаж на участке

Каковы функции дренажа? Задачи системы следующие:

1.​ Сбор талых вод.

2.​ Отвод дождевых осадков.

3.​ Удаление грунтовых вод за границы территории.

Комплексно осушать грунт, прокладывая глубинный и поверхностный дренаж одновременно, целесообразно не всегда. Глубокие водоотводящие системы требуются только болотистому грунту и тем землям, где высок уровень грунтовых вод. Линейный водоотвод не будет лишним нигде. Сезонные затопления характерны для любых климатических зон. К тому же и качество почвы у нас, в основном, оставляет желать лучшего. Глинистые грунты имеют плохую проницаемость, что также провоцирует образование луж.

Линейный водоотвод предотвратить появление луж

Заливные территории – это смерть не только для растений, но и для деревянных построек, и декоративных сооружений. В лучшем случае их придется серьезно ремонтировать. В худшем – сносить и устанавливать новые. Обе ситуации финансово затратны, а если учесть, что без устройства дренажа на участке появляется перспектива заниматься глобальными реконструкциями регулярно, то есть смысл задуматься о профилактике водозастоя.

Система глубинного дренажа участка

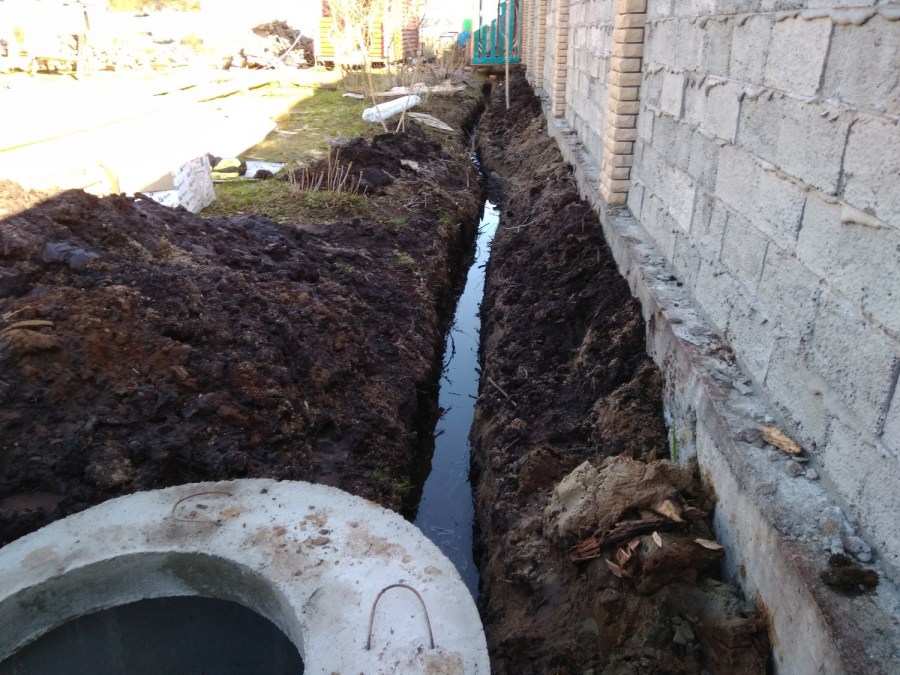

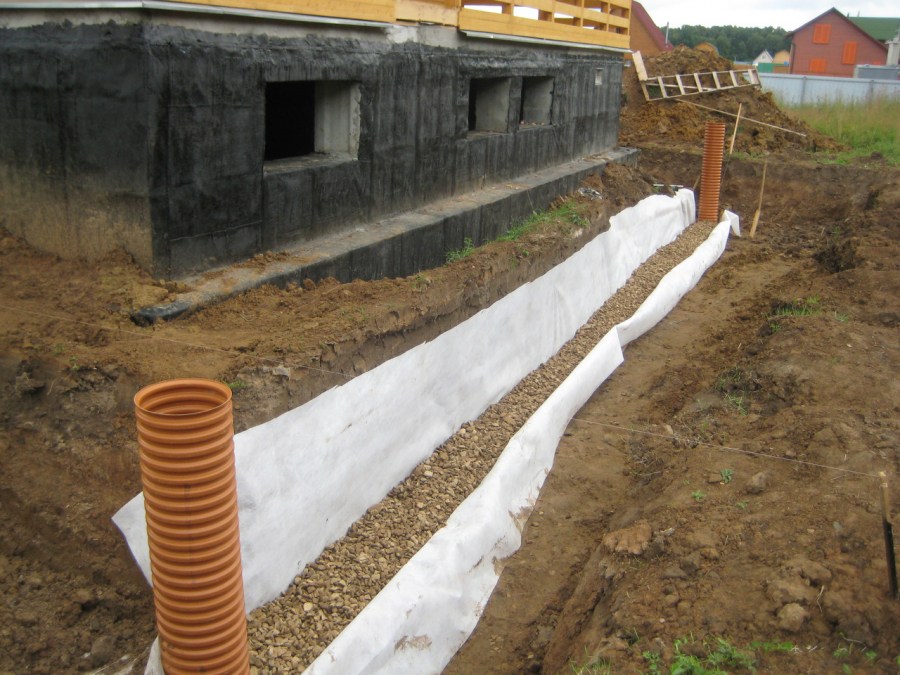

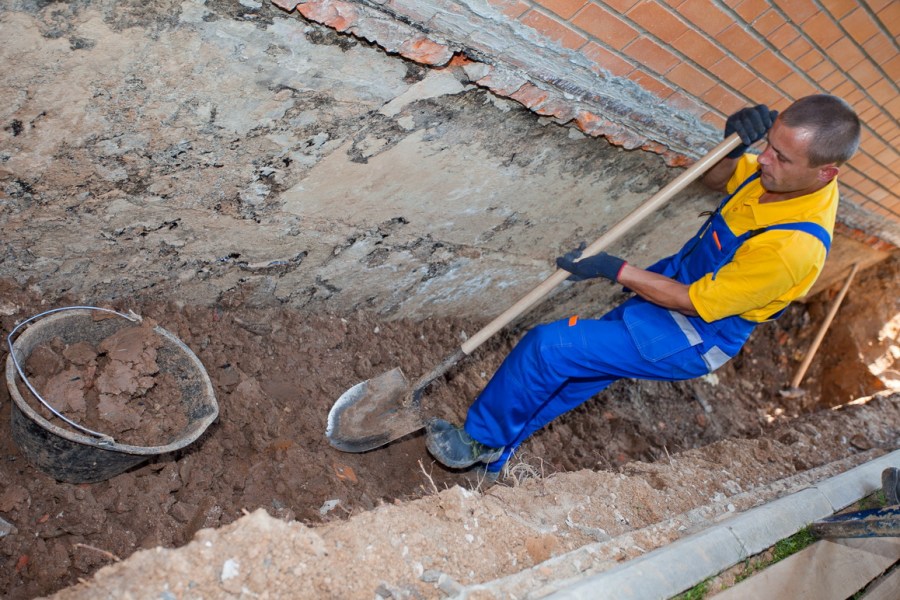

Дренаж фундамента

При высокой влажности, чтобы не допустить повреждением дома, рекомендуем вам оборудовать дренаж фундамента приусадебного участка. Это инженерная конструкция, защищающая дом от действия влаги, с помощью вывода лишней воды. Оборудовав на участке дренаж, вы защитите ваш дом от таких повреждений, как:

  • плесень;
  • иней;
  • повышенная влажность в подвальных помещениях (подтопление);
  • обледенение и так далее.

Эффективная дренажная система и правильный монтаж дренажных труб подразумевают использование материала, который не задерживает влагу, к примеру, щебня. Возможен способ прокладки одновременно дренажа и ливневой канализации. Но верх края труб обязан быть ниже подошвы основания дома. В траншею насыпают щебень слоем примерно в 15 сантиметров, после его ровняют по заданным параметрам и трамбуют. Наклон для труб нужно точно рассчитывать. Повороты, изгибы и т. п., устанавливаются с помощью гибких частей конструкции.

Уплотнители в муфтовых элементах не устанавливаются. Чтобы дренажная система работала нормально, труба обязана быть уложена так, чтобы около нее находился водопроницаемый материал.

Траншея труб дренажа засыпается землей, из которой необходимо убрать все камни. От фундамента до поверхности обязан находиться слой из щебня либо другого материала без проникновения воды. Если в доме находятся подвалы или цокольные помещения, то нужно гидроизолировать наружную сторону фундамента, к примеру, при помощи пленки. Вы также сможете изменять структуру грунта и регулировать так поглощение влаги. Земля и материал должны засыпаться под углом 1:50 по отношению от дома.

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

  1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.

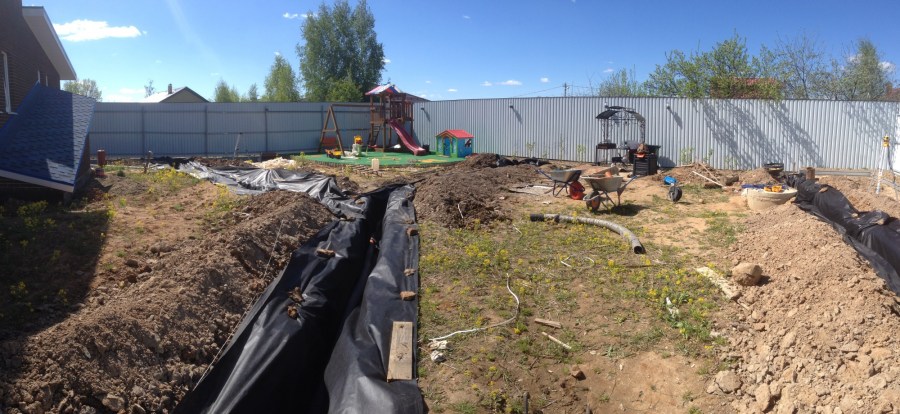

  2. На участке вырываются траншеи. Их схема напоминает елочку.
  3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
  4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.

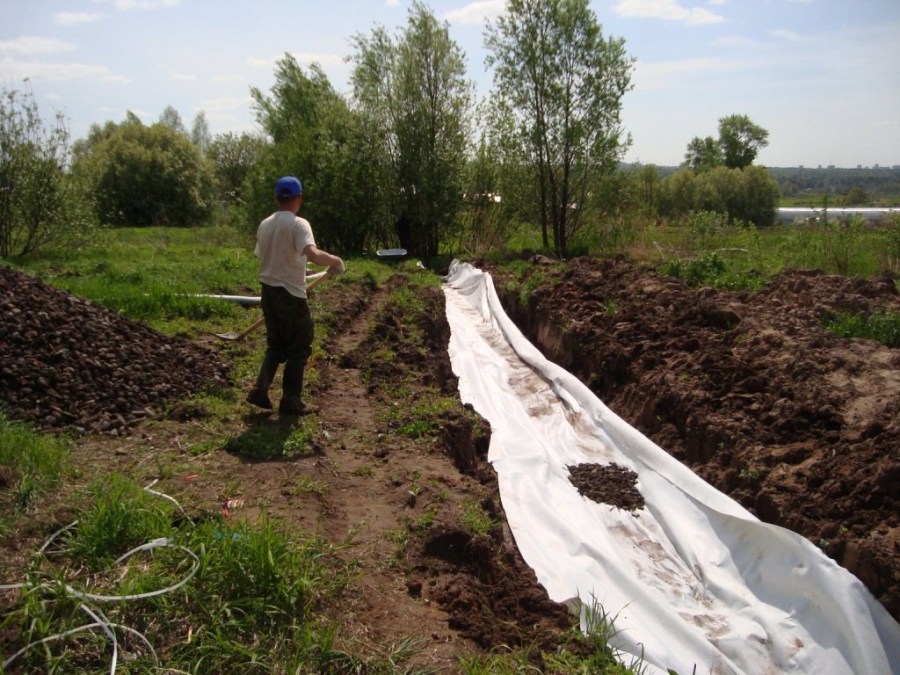

  5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
  6. Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
  7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

Проектирование дренажной системы

В состав различных систем водоотвода могут входить следующие модульные элементы: сливные трапы, водосборные каналы, дренажные трубы, поддоны, люки и приемные решетки. Трубы для приема воды имеют разные уклоны в зависимости от своего диаметра – от 1/1000 до 7/1000.

Также выбор труб зависит от той нагрузки, которая будет осуществляться сверху. Существует специальная классификация, насчитывающая несколько показателей: А15, В125, С250 и так далее. Для частных участков хватает первых трех систем. Цифра в показателе обозначает количество килоньютонов, в одном кН – 100 килограмм.

Классы нагрузок дренажных систем для частных земельных участков:

1. А15 – максимальная нагрузка полторы тонны. Используется для поверхностей, которыми пользуются только велосипедисты и пешеходы. К примеру, это могут быть газоны, дорожки или тротуары.

2. В125 – максимальная нагрузка 125 тонн. Это могут быть автостоянки, сады, искусственный ландшафт, гаражи.

3. С250 — максимальная нагрузка 250 тонн. Устанавливаются в местах, где есть обочины дорог и улиц, стоянки, пешеходные дорожки и гаражи.

Признаки необходимости монтажа дренажной системы водоотведения

Владельцы домов с регулярно залитым подвалом не сомневаются в целесообразности монтажа дренажной системы. Но даже не доходя до таких крайностей, можно понять, что дренажная система на участке необходима.

обилие осадков в регионе проживания; дом находится в низине местности; на участке глинистая почва с плохой впитываемостью; дом стоит на склоне или под холмом; грунт склонен к сезонному подтоплению; региону характерна суровая зима с длительным таянием снегов.

Глинистые грунты плохо проводят воду, способствуя ее скоплению на участке. Это приводит к появлению стационарных луж и постоянной влажности на приусадебной территории. Страдает не только почва от вымывания чернозема. При длительном воздействии излишков воды деформируются дорожки, и влага проникает в фундамент. При расположении строения в низине все осадки окружающей местности стекают во двор, причиняя неудобства хозяевам и неприятности дому. Под действием влаги фундамент и стены сыреют и покрываются грибком, а с течением времени — растрескиваются.

Сходящие со склонов дождевые потоки и талые снеговые массы становятся настоящим бедствием для участков без дренажной системы и водоотведения. Покрытие двора разрушается, а насаждения гибнут из-за заболоченности. Близкое расположение пласта грунтовых вод или сезонное прохождение напорных потоков способно привести фундамент дома в негодность в считанные годы. Не говоря о неприятном запахе, плесени и других спутников излишней влажности. Установка дренажных систем и грамотная организация водоотведения с участка нейтрализуют причиняемые влагой неудобства и сохраняют оптимальный баланс влажности на придомовой территории.

Назначение дренажной системы

Собираясь обустраивать водоотвод на участке, необходимо разобраться, для чего нужна дренажная система. Конструкция из труб или каналов предназначена для отведения на определенное расстояние талой, атмосферной и грунтовой воды, чтобы поддерживать нормальные показатели влажности в грунте. Собранная вода направляется в центральную канализационную сеть или используется для хозяйственных нужд.

Отсутствие дренажной сети на участке может стать причиной разрушения фундамента всех строений, возведенных на участке. Вода, содержащаяся в почве, постоянно воздействует на основание дома и способствует ускоренному разрушению конструкции. При замерзании влажный фундамент начинает растрескиваться, что приводит к преждевременному проседанию какой-либо части строения и его последующей деформации. Кроме того высокая влажность будет отмечаться в погребах и подвальных помещениях. В результате создается благоприятная среда для развития грибка и плесени. Лишняя влага в почве препятствует нормальному развитию растений, посаженных на приусадебном участке.

Понять, что возникла необходимость обустройства на участке системы водоотведения, помогут обыкновенные лужи, которые на протяжении долгого времени не уходят после таяния снега или сильного дождя. Это возникает по причине сильного переполнения слоев грунта водой. Откладывать решение такой проблемы нежелательно, стоит в кратчайшие сроки устанавливать дренажную конструкцию.

Типы дренажных систем для подземных сооружений

Для отведения воды от подземных сооружений могут использоваться дренажные системы следующих видов.

1. Пристенный

Талые и дождевые воды могут скапливаться в поверхностном слое грунта в случае, если на определенной глубине существует естественный или искусственный водоупор (слой, не пропускающий воды вглубь грунта). Таким водоупором может быть верхняя плоскость подземного сооружения. Воды, скапливающиеся над водоупором в таких случаях, называют верховодкой. Для их отведения используется пристенный дренаж. Он представляет собой систему заглубленных дрен (траншей, засыпанных песчано-гравийной смесью, внутри которой уложены дренажные трубы). Дрены опоясывают сооружение и связываются с основной дренажной системой либо с колодцами.

2. Пластовый

Представляет собой слой дренирующего материала. Располагается под подземным сооружением на всей его площади. Используется для понижения уровня грунтовых вод в случае, если сооружение обустраивается на водоносном слое. Связывается выходящими дренами с основной дренажной системой.

3. Кольцевой

Может обеспечивать значительное понижение уровня грунтовых вод вокруг защищаемого объекта либо на выбранном участке. Дрены обустраиваются таким образом, чтобы создать замкнутый контур, по которому грунтовые воды перемещаются к точке сброса. Кольцевой дренаж обустраивают на значительном удалении от защищаемого сооружения для того, чтобы избежать смещения или просадки грунтов.

4. Внутренний

В случае, если существует риск попадания вод внутрь подземного помещения, на его полу обустраивается внутренний дренаж. Представляет собой систему канавок, защищенных сверху решетками. В эти канавки собирается вода с пола помещения. Далее она отводится в основную дренажную систему либо к точке сброса.

Инженеры компании «Мос-дренаж» рекомендуют при обустройстве дренажа подземных сооружений учитывать следующие требования.

  • При отсутствии условий, в которых грунтовые воды удаляются с осушаемой территории самотеком, необходимо использование насосов для направления стока.
  • Использование дренажной системы возможно только при условии, что обустройство дренажа не повлечет за собой негативных последствий (вымывание грунта, его смещение и т.п.).
  • Если дренаж необходим, но при этом существует риск негативных последствий использования дренажной системы, при ее обустройстве должен применяться ряд профилактических мер для укрепления грунтов и предотвращения их размытия.
  • Дренаж эффективен только в сочетании с другими методами гидрозащиты: обустройством отмостки и ливневой канализации, а также применением гидроизоляции.

Конкретная система дренажа подбирается в соответствии с характеристиками грунта на территории, а также с особенностями подземного сооружения. Например, для защиты фундамента на участке с низким уровнем грунтовых вод в целях профилактики используется пристенный дренаж, защищающий конструкцию от верховодки. Если речь идет о строительстве тоннеля или подземного помещения на территории с высоким уровнем грунтовых вод и смешанным составом грунта, целесообразно использовать комплекс дренажных систем, который может включать в себя дренажи поверхности пластового и кольцевого типа, а также внутренний дренаж для профилактики аварийных подтоплений.

Правила обслуживания дренажной системы

Чтобы просвет трубы на забился отложениями, один раз в 3-4 года проводят очистку системы.

Способы устранения засоров:

  • промывка садовым шлангом;
  • продувание компрессором со сжатым воздухом;
  • механическая очистка металлическим тросом с широкой насадкой;
  • гидродинамическое воздействие на загрязнения с помощью пневматического оборудования.

Промывку труб проводят через ревизионные колодцы с двух сторон. Установки пескоулавливателей значительно сократят попадание нерастворимых частиц в каналы. Для прочистки глубоко расположенных трасс приглашают специальные службы.

Очистка системы от загрязнений

Вдоль подземных сооружений не рекомендуется сажать деревья на расстоянии 1,5-2 м. Корни при разрастании могут повредить линии, нарушить естественный отток воды.

Советы по обслуживанию системы

Если конструкция водоотвода выполнена с соблюдением технологии, остаётся только правильно обслуживать дренажную систему.

Рекомендации по содержанию дренажной сети:

Необходимо систематически проверять уровень воды в колодцах и опустошать их

Особенно важно проводить проверку после обильных дождей, в период активного таяния снега и во время разлива рек. Вода в колодце не должна доходить до дренажных труб

Для очистки коллектора от песка и частиц почвы, поднимают осадок со дна, перемешивая воду в колодце, а затем удаляя её с помощью насоса. Колодцы между проверками должны быть закрыты, чтобы внутрь не попадал мусор. Для прочистки труб можно пустить в них воду под напором, продуть при помощи компрессора, прочистить стальным тросом. При частом засорении и заиливании труб проводят очистку засыпанного в каналы щебня

Для этого снимают верхний слой почвы, рассыпают по поверхности щебня селитру и проливают систему водой. После этого верхний слой укладывают обратно.

Строительство глубинного дренажа

Если вы хотите узнать, как сделать дренаж на участке, максимально ограждающий ваш загородный дом от подтопления, то необходимо подробно изучить технологию обустройства глубинной конструкции. Особенно он необходим на территориях с повышенным уровнем грунтовых вод. Рассматриваемая технология поможет идеально осушить землю, сохранив внешнюю презентабельность ландшафта.

На начальном этапе создается план с прорисовкой линиями мест размещения труб. Направление отвода – от склона. Глубина закладки труб определяется типом грунта – для песчаного типа траншея роется на 1 м, а для плотной почвы достаточно 0,5 м.

Дренаж участка с высоким уровнем грунтовых вод станет более надежным и долговечным, если применять перфорированные трубы из пластика. Дополнительно их следует покрыть текстилем для лучшей изоляции.

Ширина траншей — более 300 мм. Все трубы сводятся в общую систему, обеспечивающую сброс влаги в единую точку. Необходимо предусмотреть уклон 20-40 мм на 1 м трубы.

В нижней точке территории обустраивают приемный колодец. Если площадь обустройства небольшая, то применимы накопительные и фильтрующие типы приемников. Обширные территории с глинистыми почвами и суглинками оборудуются накопительными колодцами до 1000 л объемом.

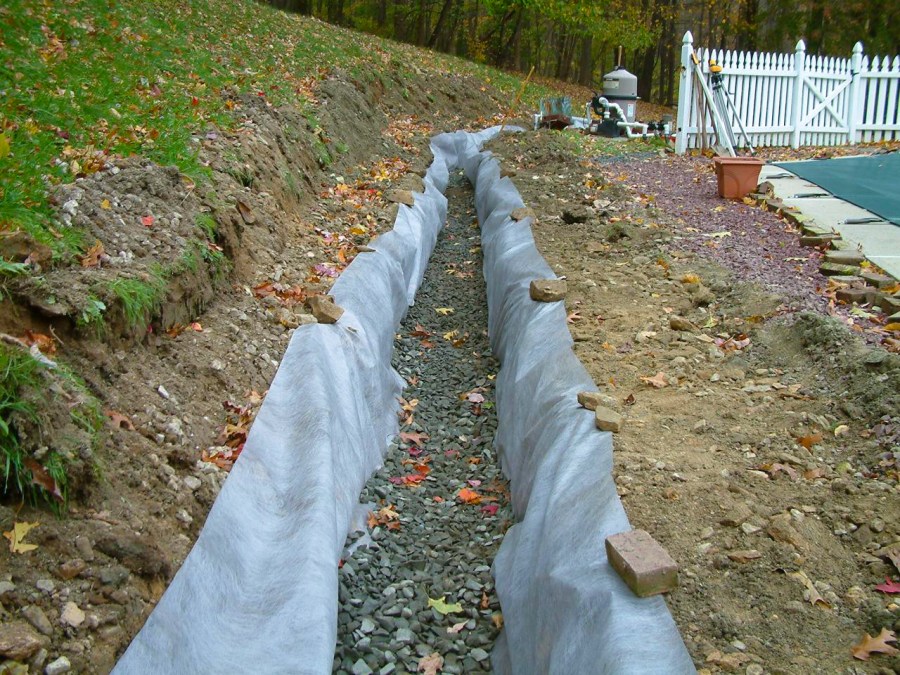

Дно траншей укрывается мелким гравием, а сверху него укладывается геоткань

Важно обеспечить наложение материала внахлест на откосы и крепление колышками. Сверху следует засыпать средний по фракции щебень. И только потом следует устанавливать трубу

Ее диаметр должен быть не менее 110 мм

И только потом следует устанавливать трубу. Ее диаметр должен быть не менее 110 мм.

Там, где дрен поворачивает, следует поставить смотровые колодцы, размеры которых зависят от прогнозируемого объема перемещающейся воды. Труба стыкуется с монтажным отверстием при помощи соединительной муфты с предварительной обработкой герметиком.

На уложенную трубу слоями укладываются:

  • мелкий гравий;
  • геотекстиль;
  • карьерный песок;
  • грунт.

Излишнее накопление воды в почве на даче может подпортить все впечатления от отдыха. Поэтому владельцы домов должны крайне внимательно относиться к установке дренажной системы, позволяющей своевременно и в полном объеме отвести осадочные и грунтовые воды.

Сделать это не слишком просто, но необходимо. Так вы защитите фундамент дома и плодородный слой почвы в саду.

Основные элементы

Дренажная водоотводная система — это инженерная сеть, которая состоит из труб и колодцев. Соединение труб между собой осуществляется с помощью специальных элементов — муфт.

Трубы. Материалы, из которых изготавливают трубы для дренажа, как правило, обладают фильтрующими качествами. Популярностью пользуются различные типы пластиковых изделий.

Колодцы. Эти конструкции располагаются на поверхности и размещаются в самых нижних точках наклона территории, на которой монтируется дренаж. Это делается для эффективного стока воды. Помимо этого, через колодцы осуществляется промывка системы.

Насосы. В случае, если естественный вывод сточных вод невозможен, система оснащается специальными насосами, которые осуществляют транспортировку и регулируют направление движения воды по трубам до колодца. Ассортимент насосов достаточно велик. Они отличаются по своим показателям мощности и пропускным коэффициентам шлангов.

Факторы, по которым определяется необходимость установки дренажа:

Рельеф местности. Дренаж является обязательным, если участок залегает в низине или же в местах водоразделов. Глубина расположения грунтовых вод. Воды, которые залегают на глубине 1.5 метров, уже являются признаком того, что участок нуждается в дренировании. Плотность грунта. Суглинистые, глинистые, песчаные и щебёночные почвы обладают низкими показателями пропуска воды. Участок, расположенный, на таких грунтах стоит оснастить водоотводящей системой. Площадь водосбора

Обращать внимание стоит как на внешнюю, так и на внутреннюю площадь водосбора. Если вблизи находится река, то прилегающие к ней участки могут заболачиваться

Основные части дренажной системы — это трубы, по которым будет стекать вода

Каково назначение дренажной инфраструктуры?

Дренаж – это комплекс инженерных коммуникаций, благодаря которым грунтовая, а также талая и дождевая влага не задерживается на участке, что снижает риск заболачивания местности. Она будет естественным образом удаляться от фундаментов, что предотвратит подвижку почвы и выдавливание здания из-за морозного пучения.

Также дренажная система защитит подвалы и цокольные помещения от сырости, исключит возможность выдавливания септика из-за действия грунтовых вод, ограничит переувлажнение почвы, смывание верхнего слоя и снижение ее плодородия.

Решение о создании этих коммуникаций должен принять сам застройщик с учетом его финансовых возможностей. Но наличие такой системы существенно повысит комфорт проживания. А в ряде случаев дренаж просто необходим:

  • Если ваш дом находится или будет построен на ровном месте. В этом случае жидкость, естественно, будет застаиваться.
  • Когда дом будет стоять в низменной части территории. Тогда влага будет стекать с возвышенных мест и накапливаться.
  • Расположенные по склонам участки также подвергаются воздействию потоков воды. Она просто будет смывать плодородные покровы грунта.
  • В местах с глинистыми или суглинистыми почвами процесс впитывания влаги затруднен. После схода снега она здесь будет сохраняться еще длительное время.
  • Если воды грунтового происхождения залегают слишком высоко или же фундамент слишком заглублен.
