Двухрядный окучник для мотоблока своими руками

2 Как сделать окучник для мотоблока своими руками?

Окучник своими руками можно сделать, используя довольно простые конструкции. В этом нет ничего сложного. Чтобы создать традиционный нерегулируемый окучник нужно из металла толщиной 2 миллиметра по шаблону вырезать половинки изделия.

Чертеж плуга-окучника для мотоблока

Далее эти части изогнуть до совпадения радиусов, после этого сварить за 3 прохода. Швы обрабатываются болгаркой. В конечном итоге должен получиться ровный слой металла.

Дисковый окучиватель своими руками также можно изготовить. Для этого необходимо выбрать тип крыльев. Лемехи отвалы, или диски — это стальные листы толщиной 1,5 — 2 миллиметра, у которых отогнуты нижние кромки.

Главное, чтобы диски были симметричные. Иначе тогда конструкцию будет вести в сторону, что значительно затруднит работу. Для создания агрегата можно использовать лемехи, которые служили в качестве сеялки .

Устанавливать лемехи нужно под углом, выдерживая между нижними точками расстояние, которое соответствует ширине колесной колеи, равной ширине междурядий.

Для соединения элементов между собой, применяется болтовое соединение или сварка. Диски соединяются с помощью регулируемых переходников.

Кроме диска, основными частями инструмента выступают: винтовые талрепы, стойки и Т — образный поводок. Талрепы нужны чтобы регулировать вертикальную ось поворота диска. Самодельный окучник крепится к мотоблоку своими руками при помощи балки с крыльями.

Окучник дисковый ручной изготавливается на основе чертежа, при этом очень важно предусматривать соотношение конструкции крепления и размеров. Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек

Инструмент можно изготовить двумя способами: с переменной шириной захвата крыльев и фиксированной. При первом способе обустройства расстояние между дисками можно изменять благодаря симметричной перестановки стоек.

Чтобы облегчить работу с инструментом необходимо обустройство подшипников скольжения. Повысить надежность изделия можно установить подшипники, а не втулки скольжения.

Окучивание картофеля окучником к минитрактору

Применение дискового окучника для мотоблока своими руками облегчит работу и поможет повысить урожайность.

Чтобы прикрепить самодельный окучник к мотоблоку используется кронштейн к сцепке без грядиля. К кронштейну крепится поводок агрегата при помощи стопора и болтов с шайбами. Внутрь квадратной трубы вставляют штопор и плотно прижимают к наружной поверхности.

После этого окучиватель для мотоблока своими руками готов к работе. Тягу мотоблока можно увеличить, работая на первой передаче. Если колеса пробуксовывают в процессе окучивания их необходимо спарить.

Окучник для минитрактора устанавливается, чтобы окучивать свой картофель. Чтобы инструмент был действительно эффективен, необходимо картофель высаживать правильными рядами, расстояния между растениями должно иметь равные значения.

Для того чтобы обработать сельскохозяйственные культуры механизированным способом используется высокопроизводительный окучник для трактора. Его основное назначение — это междурядная обработка картофеля от сорняка и окучивание клубней для повышения урожайности.

2.1 Изготовление ручного окучника в домашних условиях (видео)

Главная / Оборудование / Окучиватель дисковый ручной для картошки своими руками

При выращивании картофеля существуют приемы, которые игнорировать и тем более упускать никак нельзя. Одним из них является окучивание подросших картофельных кустов, цель которого – создание воздухообмена в грунте. Если участок, занятый под посадку картофеля, небольшой, то многие обходятся своими силами и сапкой, но когда площадь достаточно обширная, тогда уже требуется механический помощник для облегчения физического труда и сокращения времени на обработку. Узнайте, как сделать ручной окучник для картофеля своими руками по чертежам и видео .

Самостоятельное изготовление

Листерный окучник

Затем их швы свариваются и обрабатываются, чтобы в итоге получилась идеально ровная поверхность. В дальнейшем эти инструменты можно будет применять для однорядной обработки почвы. Можно сделать два таких приспособления, которые в дальнейшем можно будет использовать для двухрядной обработки картофеля.

Дисковой окучник


Этапы изготовления:

  1. Старые крышки нужно заточить по краям.
  2. Далее при помощи молотка делаем изгибание дисковых элементов: одна сторона должна быть выпуклой, другая вогнутой. Это делается для того, чтобы прибор спокойно загребал землю и присыпал ею растения.
  3. Тарлепы, стойки и поводок в форме буквы Т нужно скрепить между собой специальными крепежными болтами и сварить.
  4. Дисковые колеса соединяются переходниками.
  5. Дисковые элементы должны устанавливаться так, чтобы пространство между ними было таким же, как расстояние между рядов.
  6. За счет тарлепа обеспечивается регулирование угла поворачивания дисковых элементов по вертикали.
  7. В итоге все устройство скрепляют через поводок к кронштейну мотоблока с помощью болтов с шайбами плоского вида и стопорным элементом.

Итак, дисковый окучник собран. Оказывается его можно с легкостью собрать самостоятельно с помощью подручных материалов. При этом можно сэкономить приличную сумму денег.

Дисковый окучник для мотоблока – это удобная и необходимая вещь в земледелии для окучивания, рыхления, посадки картофеля и других сельскохозяйственных растений. Он обеспечит удобную и комфортную работу при вскопке больших земельных площадей. Его можно с легкостью изготовить самостоятельно. Главное во время изготовления соблюдать всю последовательность действий. В итоге получите удобный инструмент, который прослужит вам долгое время.

Из этого видео вы можете узнать о дисках для окучивания и как их настроить:

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Модели окучника

Окучник листерного типа

Конструкция этого приспособления считается наиболее простой. У нее фиксированная ширина захвата.

Состоит из двух присоединенных, разветвленных и зафиксированных между собой крыльев. В связи с тем, что крылья неподвижны, невозможно устанавливать размер ширины захватывания, настраивая прибор под размеры междурядий. Именно по этой причине во время работы с этим окучником приходиться подстраивать сами междурядья под размеры окучника, а не наоборот.

В основном все производители выпускают модели с размерами ширины захватывания 25-30 см. Это не очень удобно, потому что технология выращивания и посадки картофеля имеет размеры ширины между рядами 60 см.

У этой конструкции имеются специальные стойки с тонкой конструкцией, которые предотвращают перегрузку мотоблока во время рыхления окучника глубоких слоев жестких почв.

Есть приспособления, конструкция которых имеет обтекаемый вид. Это наиболее удобно, потому что такие модели можно подстраивать под любой размер междурядий.

С переменной шириной захвата

Однако у них есть один весьма неприятный недостаток – с ними очень сложно работать. Это связано с тем, что при рыхлении крылья прибора раздвигают землю в разные стороны, небольшое количество которой высыпается снова в борозду.

В итоге начинают уставать руки и спина, и основная часть мощности двигателя тратится впустую. Но все же, несмотря на эти недостатки, эти модели являются популярными и пользуются огромным спросом среди многих землевладельцев.

Дисковая разновидность

отлично сочетается с мотоблоком. Если дисковый окучник использовать на пониженной скорости мотоблока, то мощность инструмента становится еще больше. За счет этого повышается эффективность вскопки почвы, а также оказывает благоприятное влияние на рабочий процесс инструмента;

удобное использование. Во время рыхления или вскопки с этим прибором не нужно прилагать много сил. Он сам продвигается вперед и не нужно делать дополнительный упор сзади;

универсальное предназначение. Этот инструмент можно применять для рыхления почвы, как перед посадкой картофеля (О том, как сделать ручной окучник для картофеля читайте в этой статье), так и после высадки во время активного выращивания для дополнительного рыхления.

Это интересно: дисковый окучник имеет такое же значение как плуг и лебедка. Благодаря этому инструменту можно с легкостью сделать грядки для высаживания растений, а также его можно использовать для посадки посадочного материала, например, картофеля.

Если выбирать из предложенных моделей в магазинах, то лучше всего выбирать окучники, сделанные из металла легированного типа, конструкция которых имеет подшипники качения, большой размер диаметра и толщину дисковых элементов.

Пропеллерные окучники

Эти модели в основном используются для переднеприводных мотокультиваторов (О разновидностях культиваторов читайте здесь) и мотоблоков с двумя передачами. Это объясняется тем, что на вторых передачах уровень мощности повышается до 180 оборотов в минуту.

Когда уровень мощности достигает максимума, этот инструмент можно использовать не только для окучивания почвы, но и для перекидывания земли с грядки на грядку.

Из этой статьи вы узнаете, что лучше использовать мотоблок или культиватор.

Читайте здесь то, что нужно знать о дереводробилке.

Какие бывают виды окучников

В зависимости от конструктивных особенностей насадки для окучивания подразделяют на несколько типов.

Листерный

Внешне напоминает крылья бабочки. Отличается фиксированной шириной захвата. За счет острых концов опускается на выставленную глубину.

Преимущества механизма:

  • простота конструкции;
  • малая энергоемкость;
  • небольшой вес — не требует мощных агрегатов;
  • цена ниже по сравнению с другими типами окучников.

Сажать картофель важно ровно, строго соблюдая одинаковую ширину междурядий. Устройство плохо справляется с работой на влажной и тяжелой земле

Сдвоенный

Это двухрядный или распашной механизм для нарезания ровных параллельных борозд на больших площадях и их окучивания. Высота гряды меняется от 10 до 20 см и ограничена подъемом редуктора относительно уровня почвы.

Достоинства агрегата:

  • универсальность применения;
  • легкость построения ровных борозд на обширных площадях;
  • регулируемое расстояние между лемехами;
  • возможность делать гряды одновременно с двух сторон посадки.

Насадка требует регулярной очистки и обработки антикоррозийным составом. Аппарат предназначен для легких, предварительно подготовленных почв.

Голландский

Конструкция окучивателя картофеля позволяет лопастям вращаться в горизонтальной и вертикальной плоскостях. Нижний обрез крыльев напоминает гребень.

Достоинства механизма:

  • повышение качества работы;
  • использование маломощных мотоблоков;
  • экономичность (у устройства низкая цена).

Насадка функционирует в тандеме с машиной весом от 30 кг, рекомендована к применению на любых типах почвы.

Плугообразный

Это механизм обтекаемой формы. Его преимущества:

  • небольшая интенсивность выворачивания грунта;
  • сохранение влаги в земле за счет меньшей аэрации;
  • простота регулирования угла наклона;
  • обработка большой территории.

Используя эту модель, земледельцы сокращают время и силы, которые затрачиваются на обработку. Плугообразную насадку лучше применять с мощным мотоблоком.

Дисковый

Рабочие элементы окучника — круги, которые проникают в почву на отрегулированную глубину.

Механизм популярен по следующим причинам:

  • высокая надежность и долговечность;
  • легкость эксплуатации;
  • совместимость со всеми типами культиваторов и повышение их мощности;
  • удобство приваливания корнеплодов.

В основном насадку применяют для обработки посадок картофеля.

Пропеллерный

Механизмы этого типа называют еще активными, или роторными, они схожи с лопастями вентилятора. Принцип работы задействует 2 силы вращения и поступательное движение.

Положительные стороны агрегата:

  • насадка не только окучивает растения, но и перебрасывает землю с места на место;
  • устройство эффективно борется с сорняками;
  • грядки обваливаются взрыхленным грунтом — улучшается рост насаждений.

Модель совместима не со всеми видами культиваторов. Пользуются пропеллерной насадкой только на мотоблоках с двумя передними передачами.

Как настроить дисковый окучник?

Регулировка оборудования предполагает правильное его направление относительно борозды. Он должен находиться параллельно грядкам на земельном участке с определенным углом наклона и шириной борозды. Хорошая настройка техники, позволит избежать ошибок и добиться хороших результатов во время работы.

Для установки угла на агрегате имеется специальная винтовая регулировка, которая наклоняет все устройство относительно мотоблока. От настраиваемой детали зависит глубина борозды. Кроме того, регулировку проводят при установке окучника к мотоблоку. Делают это с помощью проделанных в стойке отверстий для крепежей. Если установлены двигающиеся окучники, то можно регулировать ширину и высоту производимого гребня.

Окучник дисковый обладает более высоким качеством, чем плуг, несмотря на то, что времени на обработку земли уходит больше. Работа ведется не на двух бороздах, как в случае с двухрядным окучником, а с одним.

Пропольник дисковый настроить легко. Нижние точки дисков разводят в стороны приблизительно на 40–70 см (все зависит от расстояния между рядами, рекомендуемая ширина между бороздами для картофеля 60–65 см). Настраивая оборудование, нужно не забыть про угол наклона и обязательно следят за тем, чтобы диски были симметричны друг к другу.

Мотоблок ставят в борозды так, чтобы обрабатываемая борозда оказалась между рабочими дисками. Ведут ровно по междурядьям, не затрагивая овощную культуру. Диски подбирают землю, образуя гребень, одновременно рыхлят и измельчают большие комья земли.

За весь период выращивания картофеля делают три окучивания картофеля. Первый раз работа проводится тогда, когда высота кустиков будет примерно 16 см, второй раз, когда их высота будет приблизительно 23 см и последний раз после завершения цветения.

Как изготовить окучник для мотоблока самостоятельно


Навесные орудия в комплекте с мотоблоком не идут. Их изготавливают и продают отдельно. На рынке сельскохозяйственной техники к любому виду культиваторов можно найти окучник, рассчитанный под тягловую силу вашего коня. Но проблема в том, что готовый инструмент стоит больше 10 тысяч, а это для сельского жителя в современных условиях сумма значительная. Зато на свалке или за околицей можно найти всё необходимое, чтобы соорудить окучиватель для мотоблока.

Вначале нужно определиться, дисковый или листерный окучник будем делать. Однорядный или двухрядный инструмент потянет культиватор. Нужно ли предусмотреть раздвижные крылья, регулируемое расстояние между двумя инструментами. То есть, прежде чем строить, окучник для мотоблока своими руками, нужны чертежи и видео, например, такое:

Конечно, навыки работы с металлом иметь необходимо. Не каждый сельский житель в брошенной бочке обогревателя разглядит ценные для хозяйства узлы. Поэтому к умельцам идут за советом, просят помочь.

Но не только диски, приспособление для крепления их должны быть продуманными, и в помощь мастеру предлагаются чертёжи дискового окучника для мотоблока своими руками.


Здесь кроме дисков даны размеры и разрез наиболее важных узлов самодельного окучника.

Конструкция значительно претерпит изменения, если вам удастся найти диски от списанных лущильников или другой сельскохозяйственной техники. В любом случае при изготовлении рамы потребуется продумать систему регулировки дисков.


Мудрость мастеров с золотыми руками безгранична. Так если нет дисков, их может заменить круглое полотно от дисковой пилы. Сталь качественная, зубья дополнительно рыхлят почву. Создавать подшипниковый узел всё равно придётся, иначе пильное полотно вращаться не будет. Но сталь инструментальная и в руках умельца окучник дисковый для мотоблока своими руками будут работать эффективно.

Листерная модель

Этот самодельный окучник для мотоблока интересен тем, что в жёстком, не раздвижном варианте его сделать легко. Вот фото такого окучника:

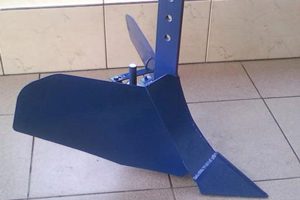

Листерный окучник

Для того, чтобы это сделать, надо мало времени и материала. Вырезать из 2-х
миллиметровой стали заготовку по чертежу, определённой конфигурации. Заточим будущую нижнюю кромку. Согнём посередине. Как согнуть? Через закреплённую трубу. Завершить сгиб, пробивая переднюю кромку молотком. Затем крылья окучника раздвигаем. Фиксируем ширину между крыльями стальной поперечиной, приваренной между ними сзади. Пробиваем низ изделия, чтобы крылья получились лемехоподобные.

Изнутри спереди окучника привариваем стойку с просверленными несколькими отверстиями, чтобы можно было регулировать глубину (выше, ниже) погружения в почву окучника. К стойке прикручиваем болтами штангу, идущую к мотоблоку. Крепим штангу к мотоблоку.

Та же листерная модель, выполненная в раздвижном варианте:


Раздвижной листерный окучник

Окучник лежит низом вверх, Поэтому видно его устройство. Видимо, окучник заводской. Можно точно такой же сделать вручную. Вместо поперечины, соединяющей крылья намертво, тут используется три элемента соединения: посередине, приваренная впереди, штанга с отверстиями; две поперечины от крыльев, сходящиеся внахлест на срединную штангу. Место соединения укрепляется болтиком с гайкой.

Косые поперечины присоединяются к крыльям при помощи приваренной проушины, поэтому поперечины могут быть подвижны. Переставляя болтик ближе или дальше по штанге, можно регулировать ширину крыльев. Всё остальное у раздвижного листерного окучника, делается так же, как и у нераздвижного. Конечно, раздвижной лучше. Получается, можно регулировать не только глубину, а ещё ширину окучивания.

Заключение

Картофель в нашей стране является очень важной культурой, не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием – окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.
