Описание электропил компании Чемпион

Сегодня компания производит около десяти моделей пил, которые имеют разное предназначение и сделаны для различного вида работ. Садоводы-любители и дачники найдут здесь недорогой качественный инструмент для несложных работ.

Позаботились в компании о строителях и плотниках. Многие цепные пилы имеют мощные двигатели и высокую производительность. Не останутся без инструмента и любители активного образа жизни. Аккумуляторные электропилы Чемпион имеют небольшой вес и качественную батарею, которая может проработать в беспрерывном режиме от 20 до 30 минут.

Это интересно: Электропилы Bosch (Бош): модели их характеристики и особенности

Популярные бензопилы Champion

Модельный ряд бензопил Чемпион насчитывает более десятка моделей, которые отличаются между собой оснащением, объемом двигателя. Комплектация у всех пил одинаковая и имеет стандартный набор. В рамках статьи остановимся только на инструментах, которые завоевали популярность среди покупателей, а именно:

1. Champion 137.
2. Champion 142.
3. Champion 240.
4. Champion 250.
5. Champion 254.
6. Champion 125t.

Бытовые бензопилы Чемпион 137 и 142

Обе бензопилы предназначены для домашнего хозяйства и являются самыми продаваемыми среди всех мотопил модельного ряда Champion. 137 модель подвергалась апгрейду целых 3 раза за период своего существования. После нее свет увидела 142 модель, которая является усовершенствованной модификацией 137.

Какое-то время их даже называли аналогами Хускварна 137 и 142. Инструменты до сих пор занимают достойные позиции в рейтингах бензопил.

Немного характеристик

Чемпион 137:

• двигатель объемом 37,2 куб. см., мощностью 2,1 л.с;
• шина длиной 16 дюймов;
• вес 4,5 кг.

Чемпион 142:

• двигатель объемом 41,5 куб. см., мощностью 2,4 л.с;
• шина длиной 16 дюймов;
• вес 4 кг.

Для подробного ознакомления с инструментами рекомендуем прочитать развернутые обзоры на бензопилы 137 и 142 моделей. В подробностях разобраны преимущества и недостатки, характеристики. Приведены отзывы реальных владельцев. А также разобраны вопросы ремонта: от поиска неисправностей до регулировки карбюратора своими руками.

Champion 137

Champion 142

Полупрофессиональная бензопила Чемпион 240

240-ая модель уже классифицируется, как полупрофессиональная бензопила и рассчитана на более длительную ежедневную эксплуатацию.

Из особенностей стоит отметить более богатое оснащение в сравнении с Чемпион 142. Например, на пилу установлена система легкого старта, которая позволяет снизить усилие при запуске почти в 2 раза. Также отмечается повышенная экономичность топлива.

Характеристики:

• двигатель объемом 39,6 куб. см., мощностью 2,3 л.с;
• шина длиной 16 дюймов;
• вес 4,5 кг.

Подробные характеристики, нюансы эксплуатации, тонкости ремонта и отзывы можно прочитать в обзоре на бензопилу Чемпион 240.

Еще один полупрофи — Чемпион 250

Является результатом доработок предыдущей модели. Относится к полупрофессиональному классу. Благодаря мощному двигателю и длиной шине, отлично подойдет для заготовки дров в небольших объемах.

Характеристики:

• двигатель объемом 50 куб. см., мощностью 3 л.с;
• шина длиной 18 дюймов;
• вес 5,05 кг.

При работе с пилами такого уровня очень важно соблюдать безопасность. Инженеры позаботились о конструкции и оснастили пилу современным и очень надежным автоматическим тормозом. Не совсем понятно, что они там доработали, вроде давно уже на всех бензопилах используются современные системы остановки цепи

Не совсем понятно, что они там доработали, вроде давно уже на всех бензопилах используются современные системы остановки цепи.

Бензопила Чемпион 254

Судя по техническим характеристикам это переходная модель между двумя классами — полупрофи и профи. Производитель позиционирует ее как бытовую и не рекомендует эксплуатировать в ежедневной многочасовой работе, хотя зачастую подобные пилы встречаются на строительных объектах.

Имеет в своем оснащении мощный двигатель, производительную гарнитуру. Отличается повышенной надежностью. Станет отличным вариантом для заготовки дров в небольших объемах. Для легких работ бензопила не подойдет, т.к. сама тяжелая и шина длинная. В стандартной комплектации инструмент продается с цепью пониженной отдачи.

Характеристики:

• двигатель объемом 54 куб. см., мощностью 3,3 л.с;
• шина длиной 18 дюймов;
• вес 5,1 кг (в собранном состоянии около 6 кг).

Узнать подробные характеристики, нюансы эксплуатации и ремонта, техническое оснащение и реальные отзывы можно из нашего обзора на бензопилу Чемпион 254.

Бензопила для туристов — Champion 125t

125t — очень легкая и компактная бензопила, которая предназначена для походов или выполнения легких работ. В народе такие пилы называют “кусторезами”, т.к. они активно используются садоводами для подрезки кустарников.

По многочисленным отзывам бензопила бесполезна для домашнего хозяйства, ввиду своих габаритов и маленькой мощности.

Характеристики

• двигатель объемом 25,4 куб. см., мощностью 0,95 л.с;
• шина длиной 25 см;
• вес 3,2 кг.

Глядя на характеристики становится понятно, что для каких-либо серьезных работ бензопила Champion 125t не предназначена. Это что-то вроде ножовки с двухтактным мотором. Однако, это как раз то что нужно для туриста!

Электропила «Champion» 324N-18

В отличие от рассмотренных выше электропил «Чемпион», имеет большую мощность, крупноразмерную направляющую и ряд полезных функций, которые полностью берут на себя обслуживание и уход за инструментом.

Технические особенности:

• продольная компоновка электромотора, мощность которого позволяет меньше реагировать на перепады сетевого напряжения;
• безинструментальное натяжение цепного механизма;
• 45-см шина, на которую агрегируется цепь из 67 звеньев, расстояние между которыми 3/8 дюйма;
• емкий картер для смазки, которая равномерно подается к цепной части пропорционально интенсивности работ;
• комплектация 35 см электрокабелем.

Рабочие свойства:

• Тяга – 2,4 кВт;
• Масляный бак – 210 мл;
• Вес – 6,8 кг.

Преимущества модельного ассортимента

Бюджетная по стоимости и долговечная в эксплуатации электрическая пила Champion входит в категорию товаров повышенного спроса.

Её популярность определяется:

• простой конструкцией и качеством материалов;
• не затратным по времени техническим обслуживанием;
• экономным содержанием и минимальной зависимостью от сервисных служб.

Существенный недостаток электропильной техники — возможность работы в радиусе длины кабеля, компенсируется подключением инструмента к мобильному электрогенератору с ДВС. Такой вариант повышает эффективность применения пилы с электроприводом в широком спектре разнопрофильных хозяйственных и строительных работ.

Аккумуляторные модели

На сегодня на рынке представлена всего одна аккумуляторная модель электропилы от компании Чемпион. Это модель Чемпион CSB360. Электропила позиционируется производителем как бытовая модель. Заряда аккумулятора хватает на 25-40 минут работы (в зависимости от сложности и интенсивности эксплуатации). Для того чтоб батарей полностью зарядилась достаточно двух часов.

Стоит отметить, что эта электропила имеет относительно посредственные технические характеристики. Как правило, Чемпион CSB360 покупают для обрезания веток в труднодоступных местах, а также выполнения работ в помещениях, где нет электричества.

Чемпион CSB360

Сборка и первый запуск цепной электропилы Champion

Распакуйте пилу, убедитесь в надежном креплении всех узлов и деталей. Проверьте изоляцию проводки и двигателя на предмет видимых повреждений, убедитесь в их отсутствии

Важно: запрещается эксплуатация электроинструментов с поврежденной изоляцией. Установите шину и цепь на корпус мотопилы

Отрегулируйте натяжение цепи. Заправьте масло в систему автоматической смазки

Важно: производитель рекомендует использовать масло CHAMPION С1301 или CHAMPION, С1304. Снимите пилу с тормоза и включите двигатель

Электропила Champion в работе

Регулировка цепи

Электропилы Чемпион выпускаются в двух модификациях: со стандартной и безинструментальной регулировкой натяжения цепи.

В первом случае, натяжение регулируется при помощи специального винта, расположенного на передней части корпуса. При этом необходимо слегка ослабить гайки на крышке крепления, отрегулировать натяжение и затянуть гайки.

Безинструментальное натяжение цепи

1. Установите шину на шпильки и наденьте цепь, помните: режущая кромка пильного зуба должна смотреть вперед (по часовой стрелке).
2. Прижмите шину, закрутите внутреннюю гайку крепления, не затягивая ее до упора.
3. При помощи наружного кольца крепления отрегулируйте натяжение цепи.
4. Затяните до упора внутреннюю гайку крепления.
5. После нескольких минут работы (когда цепь нагреется) проверьте ее натяжение, если надо, то откорректируйте его снова.

Бензопила Чемпион 55 – возможности инструмента

В базовую комплектацию этой модели Чемпион входит надежность и высокая скорость работы. Инструмент эффективно справляется с распиловкой бревен, удалением старых сухих сучьев, расчисткой кустарников. Нередко этот инструмент используется сотрудниками коммунальных и спасательных служб для быстрой расчистки территории от поваленных деревьев.

В заводскую комплектацию этой пилы Чемпион входит мощный фирменный мотор с объемом цилиндра 54,5 см3. Мотор состоит из выносливой металлической поршневой группы, покрытой защитным материалом. За охлаждение ДВС отвечает фирменная система принудительной подачи воздуха.

Для защиты оператора изготовитель предусмотрел в устройстве бензопилы безотказный цепной тормоз. Он срабатывает в момент падения пилы или попадания цепи на гвоздь, и защищает владельца пилы от повреждений.

Все элементы и механизмы модели помещены в прочный многослойный пластиковый корпус. В нем предусмотрен свободный доступ к основным расходным элементам, что дает возможность быстро установить новые запчасти.

Характеристики этой пилы Чемпион включают:

• мощность штатного ДВС – 3,2 л. с.;
• вместительность резервуара для заправки горючим – 520 мл;
• возможная длина используемой шины – 40–45 см;
• требуемый шаг цепи – 0,325 «;
• масса вместе с гарнитурой – 5,2 кг.

Бензопила Champion 55 оборудована эффективной системой смазки цепи. В основу последней входит автоматически насос, который подает смазочный материал только во время движения цепи по шине. Это дает возможность сэкономить масло и продлить сроки эксплуатации масляной помпы.

В базовый комплект поставки этой пилы Чемпион входит подробная инструкция, кейс, фирменная шина с чехлом и цепь.

Техническое обслуживание

Электропилы, так же, как и бензопилы требуют выполнения определенных задач технического обслуживания. Как правило, эти действия связаны с определенным этапом работы устройства. Основная часть задач ТО выполняется перед и после завершения работ с инструментом. Для каждой модели производитель составил рекомендации относительно проведения тех или иных действий. Так, например, перед началом работы оператор должен выполнить:

1. Визуальный контроль (осмотреть электропилу Чемпион на наличие дефектов).
2. Осуществить подтягивание винтов и гаек (при необходимости).
3. Осмотреть кабель включения и при необходимости осуществить его замену.
4. Проверить работу системы экстренного торможения цепи.
5. Проконтролировать работу системы автоматической смазки.
6. Осмотреть цепь, качество её заточки и уровень натяжения.
7. Осмотреть шину на наличие сколов, царапин. Оценить ситуацию и при необходимости осуществить замену.

Модельный ряд бензопил Чемпион

Впрочем, наибольшим спросом пользуются универсальные бензопилы бытового и полупрофессионального класса, без которых не сможет обойтись ни один сельский житель или дачник. С их помощью вы сможете произвести ремонт жилого или хозяйственного помещения, построить дом, сарай, беседку или баню, заготовить и распилить дрова.

• Чемпион – 265: мощная бензопила, предназначенная для валки и распиловки крупных деревьев;
• Чемпион – 55: бытовой инструмент для решения несложных задач по уходу за садом, живой изгородью, ремонтных и строительных работ;
• Чемпион – 138: популярная бензопила бытового класса;
• Чемпион – 256: полупрофессиональный класс, станет незаменимым помощником в хозяйстве, может использоваться при непрофессиональной валке леса;
• Чемпион 254:  мощный агрегат с восемнадцатидюймовой шиной, предназначенный для выполнения разнообразных работ по хозяйству;
• Чемпион – 250
• Чемпион – 241: цепная универсальная пила с высокооборотистым неприхотливым двигателем;

Чемпион 265-18: профессиональная высокопродуктивная бензопила, может использоваться как для хозяйственных нужд, так и при валке леса;

• Чемпион – 38cc: небольшой вес, хромированный цилиндр, хорошо сбалансированный корпус – вот основные отличия этой бензопилы
• Чемпион – 335
• Чемпион 55 сс: модель оснащена мощным, высокооборотистым двигателем, применяется работниками лесного хозяйства и коммунальных служб, для расчистки леса, кустарника, парков;

Топовые модели

В каталоге производителя есть несколько инструментов, которые пользуются повышенным спросом:

• Champion 55-18:  мощная, надежная и долговечная пила полупрофессионального типа;
• Champion 250-18:  Имеет скромный расход топлива, оснащена мощным двигателем
• Чемпион 254-18: полупрофессиональная бензопила с отличными эксплуатационными характеристиками;
• Чемпион 237-16
• Чемпион 241-16: обладает хорошими эксплуатационными характеристиками и повышенным ресурсом двигателя

Это интересно: Что лучше: электропила или бензопила? Области эксплуатации

Электропилы Чемпион — краткий обзор фирменного ассортимента

Продукция данного бренда представлена на отечественном рынке бытовой техники несколькими моделями, заслуживающими отдельного обозрения.

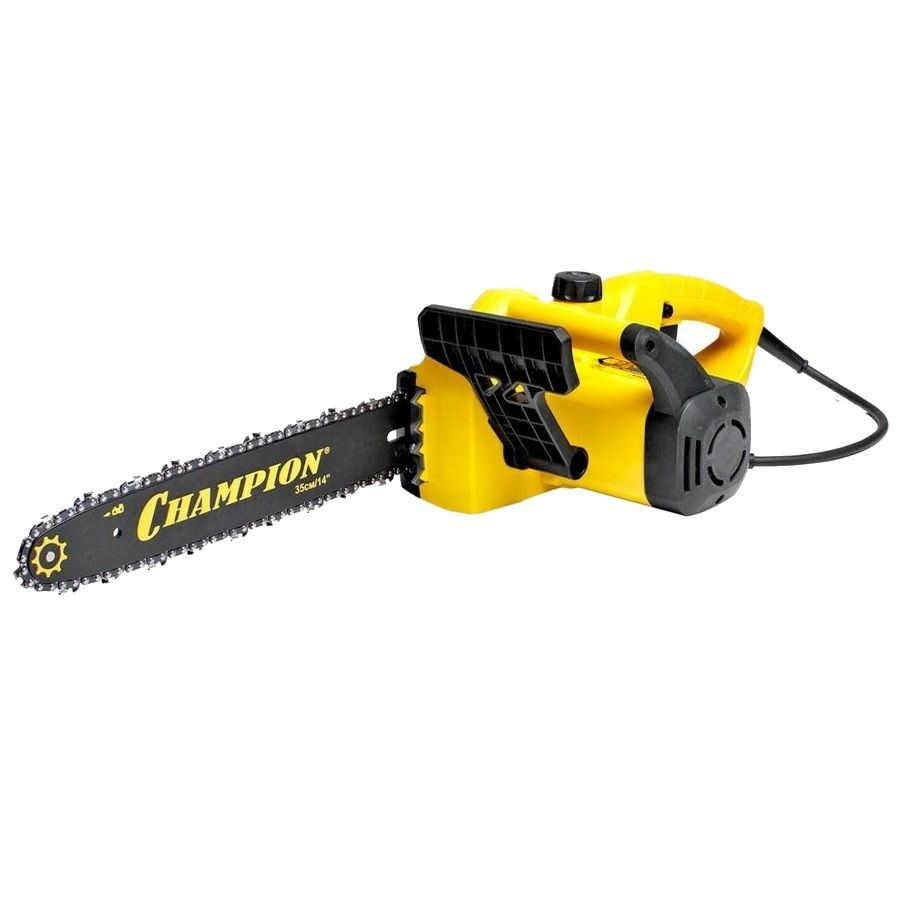

Champion 118-14

Бытовая электропила Чемпион серии 118-14 ориентирована на применение в частно-хозяйственном обиходе. Возможности данной модели распространяются на распиловку топливной древесины и домашнее строительство.

Инструмент весом 4,35 кг оснащён достаточно мощным 1800 ваттным электрическим приводом и гарнитурой с 14-ти дюймовой направляющей шиной. В электросхему пилы встроена система плавного пуска, контур защиты от перегрева и скачков напряжения.

В конструкционных преимуществах модели 118-14:

• поперечное расположение двигателя;
• безинструментальная регулировка натяжения пильной цепи;
• увеличенный до 250 мл объем расходного масляного резервуара.

Champion 120-14

Лёгкая, удобная и производительная в повседневной хозяйственной работе электропила серии 120-14 разработана на базе предыдущей модели.

В техническом плане новая разработка отличается:

• более мощным 2000 ваттным электроприводом;
• сниженным до 4,78 кг весом;
• рядом доработок направленных на повышение рабочего комфорта оператора и продления срока службы комплектующих деталей.

В частности, до 107 дБ снижен показатель шумового фона, доработана блокировка пусковой кнопки.

Champion 318-16

В модели бытового класса данной серии, сохранена традиционная для всего модельного ряда поперечная компоновка двигателя мощностью 1800 ватт, с двойной изоляцией и контуром тепловой защиты.

Применение лёгких сплавов позволило уменьшить вес изделия до 4,2 кг и задействовать преимущества более производительной 16-ти дюймовой гарнитуры. Цепная пила Чемпион оборудована механизмом аварийной остановки, с минимальным временем срабатывания 1/10 сек.

Champion 324N-18

Эксплуатационные возможности инструмента серии 324N-18 расширены повышением мощности электродвигателя до 2400 ватт и 18-ти дюймовой пильной гарнитуры.

Запас мощности и стабильность тяговых характеристик под нагрузкой, позволяет использовать пилу для работы с древесиной диаметром до 400 мм.

В перечне конструкционных особенностей:

• продольное расположение двигателя;
• малогабаритная компоновка корпуса;
• отличный баланс;
• бесключевая регулировка натяжения цепи;
• визуальный контроль уровня цепного масла в расходном бачке.

Champion 420N-16

Новая фирменная разработка изначально ориентирована на выполнение объёмных распиловочных работ разного уровня сложности. Полноценный привод 16 дюймовой гарнитуры обеспечивает 2000 ваттный электродвигатель, автоматическая система реализует смазку и охлаждение цепи при работе с любых положений.

В конструкционных особенностях данной модели:

• вес 4,7 кг;
• двойная изоляция;
• шероховатое покрытие удобных для захвата металлических рукояток;
• возможность продолжительной по времени и интенсивности работы, без потерь на охлаждение привода и дозаправку системы смазки.

Champion 422-18

В этой модели мощность 2200 ваттного электродвигателя компенсирует значительные перепады сетевого напряжения и потери энергии в кабельных удлинителях 50 метров и более.

Узел крепления позволяет оперативно заменять стандартные 18-ти дюймовые пильные гарнитуры альтернативными комплектами меньшей длины.

Инструмент характеризуется:

• продольным размещением двигателя;
• упрощённым доступом к механизму натяжения цепи;
• наличием двойной электроизоляции и блокировки клавиши запуска.

Champion 424N-18

Инструмент серии 424N-18 является более совершенной версией предыдущей модели, модернизированной в плане повышения надёжности, долговечности и эксплуатационной безопасности.

В конструкции электропилы нового поколения присутствует 2-х киловаттный электродвигатель, высокопроизводительная 18-ти дюймовая пильная гарнитура, натяжитель цепи типа SDS и индикатор уровня масла в расходном маслобаке.

Несмотря на ряд доработок, и усовершенствований, отпускная цена данной модели увеличилась всего на несколько процентов.

Особенности электрической пилы Champion 118 14

Электропила цепная Чемпион 118 14 нашла применение на приусадебных и садовых участках, также она используется для ремонтных и строительных работ в закрытых помещениях. Среди преимуществ электропилы Champion 118 14 можно выделить низкий уровень шума и отсутствие выхлопных газов, которые могли бы загрязнять воздух вредными веществами.

Преимущества модели

• Электропила цепная Чемпион подходит как для заготовки дров, так и для распила толстых балок.
• Двигатель достаточно мощный, 1800 Вт, что позволяет с легкостью выполнять различные работы, при этом компактный мотор имеет относительно небольшой расход энергии. Чтобы привести пилу в действие, достаточно нажать пусковую кнопку.
• Для большей маневренности предусмотрена возможность использования переходника необходимой длины.
• Ротор надежно закреплен и сбалансирован, благодаря чему электропила цепная Champion 118 14 имеет сниженный уровень вибраций.
• Компактные габариты позволяют выполнять работу даже в труднодоступных местах, этому способствует и длина шины в тридцать пять сантиметров.
• Чтобы оборудование функционировало, достаточно подключить его к электросети с напряжением 220V.

Пилы цепные электрические Чемпион оснащены встроенными элементами защиты, которые блокируют движение цепи при резких движениях. Что отличает электропилу Чемпион 118 14 от прочих, это наличие удобных рукояток, которые в совокупности с небольшим весом – 4 килограмма, позволяют работать длительное время без перерывов.

Популярные неисправности и ремонт своими руками

О надежности бензопил Чемпион легенд не складывают, как например, о Штилях или Хускварнах. Пилы достаточно крепкие, с хорошим рабочим ресурсом и не отличаются «странными» неисправностями, как свои более дешевые собратья из поднебесной.

Самые распространенные поломки:

• обрыв шнура стартера (этого можно избежать, если во время запуска не выдергивать шнур до конца);
• проблемы с карбюратором (со временем его детали изнашиваются и требуется регулировка, в отдельных случаях, чтобы снова забыть о проблеме на долгие годы, достаточно просто заменить карбюратор на новый);
• пропадание искры (в большинстве случаев решается заменой высоковольтного провода или свечи);
• износ ведущей звезды шины (отмечается более ранний износ по сравнению со своими конкурентами).

Все, перечисленные неисправности бензопил Чемпион устраняются своими руками, при наличии небольшого опыта ремонта подобной техники и стандартного набора слесаря. Конечно, если у вас нет опыта слесарных дел или ремонта техники, лучше обратиться в специализированный сервис. Так будет быстрее и надежнее.

Инструкция по эксплуатации и обслуживанию

Перед введением в эксплуатацию электропилы, производитель рекомендует ознакомиться с инструкцией по безопасности и применению. На корпусе цепной пилы и в рекомендациях пользователю размещены специальные значки. На корпусе устройства они представлены в виде наклеек.

Общие правила безопасности:

• после приобретения электрической цепной пилы рекомендуется получить краткий инструктаж от продавца-консультанта или сотрудника сервис-центра;
• использовать пилу запрещено при повышенной влажности или во время осадков;
• после распаковки электропилы, необходимо убедиться в том, что все детали целы и исправны;
• в случае оголения провода запрещается перематывать его изолентой, рекомендуется заменить;
• во время работы на высоте или большом расстоянии от источника питания рекомендуется использовать удлиняющий шнур. Это позволит уберечь оператора от травм и дискомфорта во время работы;
• перед использованием каждый раз необходимо осматривать все крепления электропилы. Крепежные элементы должны туго присоединены к деталям, а те в свою очередь исправны;

Заметка! При наличии на корпусе или пильной части серьезных сколов, трещин, следов изнашивания, проводить работы категорически запрещено. Это может привести к травмам и выходу из строя техники.

• запрещается во время работы держать электропилу одной рукой;
• во время эксплуатации рекомендуется использовать средства индивидуальной защиты: очки, наушники, плотную одежду и сапоги;

Заметка! Вредным для человеческого уха является шум выше 100 дБ. Некоторые модели электропил Champion не превышают этот порог, но пренебрегать защитой не стоит. Длительное воздействие шума влияет не только на качество слуха, но и на вестибулярный аппарат человека. Длительная эксплуатация электропил без защитных наушников может привести к головокружению, появлению белых пятен перед глазами и потере сознания.

во время работы желательно чтобы рядом с оператором находился помощник, это позволит избежать травм и травмоопасных ситуаций.

Полный перечень правил безопасности можно посмотреть в инструкции по эксплуатации к конкретной модели.

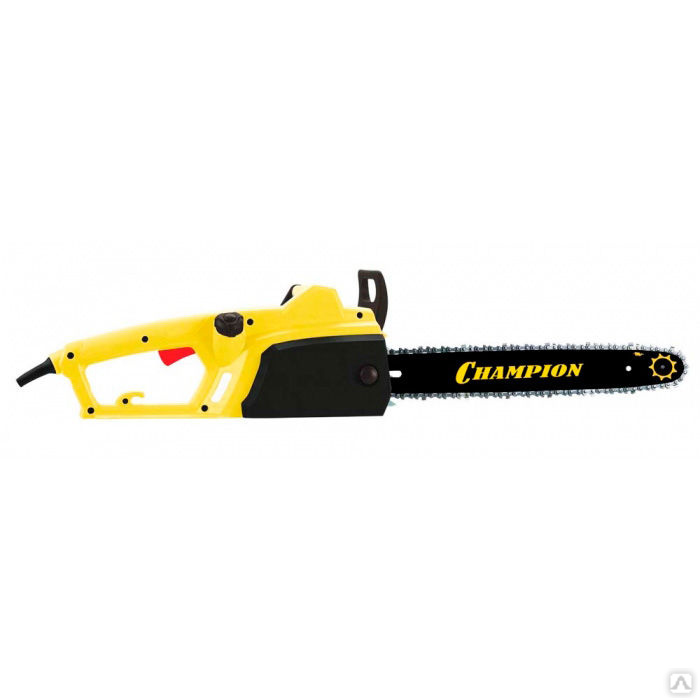

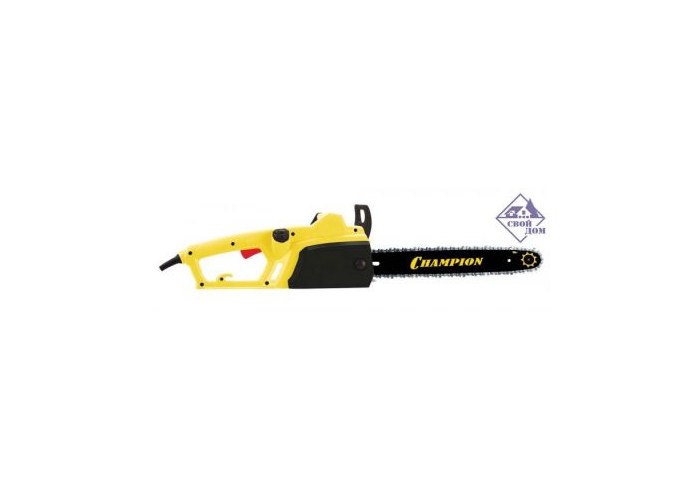

Электропила Champion 420N 16″

Особенности модели Чемпион 420 16

Практичная и производительная электропила Чемпион 420 16 предназначена для использования в хозяйстве и мастерских, для распила древесины и строительных материалов, прочего. Двигатель электропилы Champion с мощностью 2000 Вт, способен с легкостью справляться с различными задачами в течение длительного времени. Он способен разогнать цепь до 7500 оборотов. Вес оборудования составляет 4,7 килограмма, а длина шины шестнадцать дюймов.

Преимущества

• Электропила Champion 420 16 имеет двойную изоляционную систему.
• Мотор расположен продольно.
• Агрегат характеризуется пониженным уровнем шума, при этом удобен в эксплуатации и прост в обслуживании.
• Чтобы получить доступ к угольным щеткам, не потребуется использовать специализированные инструменты.
• Рукоятка имеет прорезиненные накладки.

Данная электропила Champion оснащена кнопкой, блокирующей включение прибора. В мерах безопасности внедрен инерционный тормоз, который мгновенно срабатывает при необходимости.

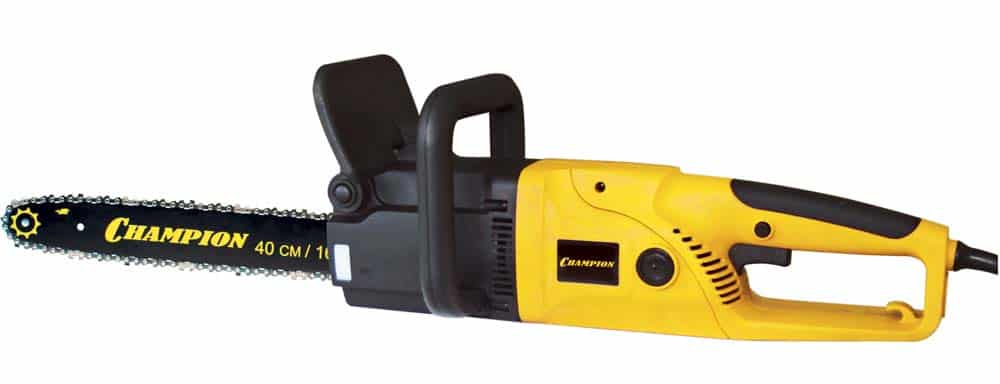

Особенности модели Чемпион 324N-18

Электропила Champion 324N 18 разработана для непрофессионального использования, она применяется для несложных ремонтно-строительных работ, ухода за садом и приусадебным участком, а также заготовки дров. Стоит отметить, что двигатель расположен продольно, что делает эксплуатацию максимально комфортной. Мощность мотора составляет 2400 Вт, что делает представленную модель Champion пилу цепную электрическую достаточно производительной в любых условиях.

Преимущества модели

• Вес электропилы Champion составляет 6,5 килограмм, при этом ее корпус компактен.
• Предусмотрен крючок для кабеля, что позволяет его надежно фиксировать.
• Длина шины составляет сорок пять сантиметров.
• Задняя рукоять удобна для захвата даже в толстой рукавице, прямо под ней расположена стартовая кнопка.
• Безопасность пользователей обеспечивает механический тормоз цепи, в том случае если пила отскочит, это минимизирует возможность травм.
• Предусмотрен индикатор уровня масла.

Оборудование оснащено удобной системой натяжки цепи, выполнять которую можно без использования вспомогательных инструментов. Стоит отметить, что при необходимости, найти запчасти для электропилы Чемпион не составит труда, при этом они находятся в доступном ценовом диапазоне.
