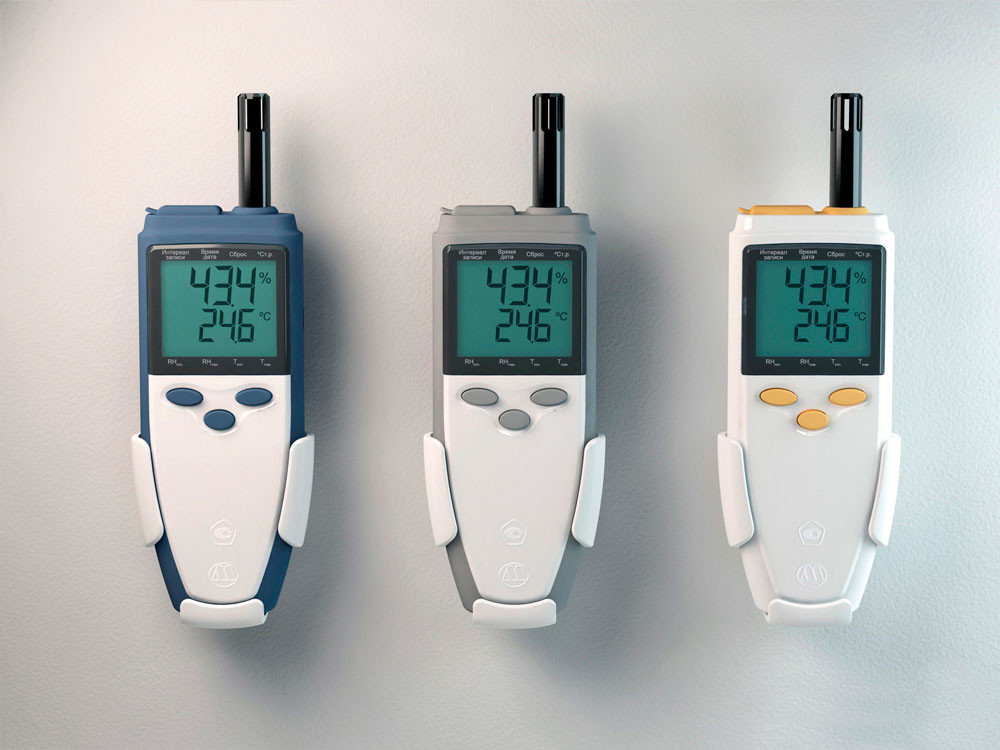

Электронные термогигрометры. Контролируем температуру и влажность

История создания влагомера

Влажность труднее измерить, чем температуру, и поэтому первые гигрометры были не совсем точными. Леонардо да Винчи изобрел первую версию гигрометра уже в конце 1400 года. Гийом Амонтонс изобрел гигрометр, который был похож на трехжидкостный барометр, в 1687 году. В 1781 году Гораций Бенедикт де Соссюр (1740–1799) обнаружил, что человеческий волос, хорошо показывает влажность. Крупный прорыв в гигрометрии был сделан в 1802 году британским исследователем Джоном Далтоном (1766-1844). Он показал, что количество водяных паров, необходимых для насыщения, сильно зависит от температуры. Это привело к пониманию относительной влажности и того, как пользоваться гигрометром психрометрическим.

Показания влагомера взаимозаменяемы, простыми расчетами они преобразуются из одного вида в другой – относительная влажность помогает определить точку росы или абсолютную влажность.

Устройства для измерения влажности и температуры воздуха – гигрометры и термогигрометры – как выбрать и заказать?

Современный гигрометр купить Вы всегда можете в нашей компании «Ланфор». Мы сотрудничаем с проверенными и надежными производителями. Это не только отечественные, но и зарубежные фирмы.Гигрометр – устройство, позволяющие измерять влажность. Впервые создан в конце 17-го века французским ученым. С тех пор многократно совершенствовался и улучшался. Сегодня используется в различных метеорологических службах, научно-исследовательских предприятиях, а также на некоторых видах производства.

ВидыОдним из самых популярных является гигрометр психрометрический. Использует пару спиртовых термометров. Один из них сухой, второй – влажный. При повышенной влажности воздуха, влажный термометр дольше сохраняет влагу. Измеряя разницу влаги на обоих термометрах, можно измерить влажность воздуха. Этот прибор многим известен еще со школьных уроков физики.

Современный гигрометр влажности может быть также и многих других типов.

  • Волосяной. Используется простой человеческий обезжиренный волос.
  • Весовой. Строение устройства включает в себя специальный насос. С его помощью откачивается определенное количество воздуха. Измерив вес воздуха до и после откачивания, можно определить количество влаги.
  • Пленочный. Очень похож по своему строению на волосяной. Используется небольшая тонкая пленка, очень чувствительная к влаге.
  • Электролитический. Используются базовые знания химии, в частности проводятся операции с хлористым литием.
  • Конденсационный. Один из самых современных и эффективных приборов. Использует металлическое зеркало.
  • Керамический. В основах устройства лежит свойство керамической массы впитывать влагу.

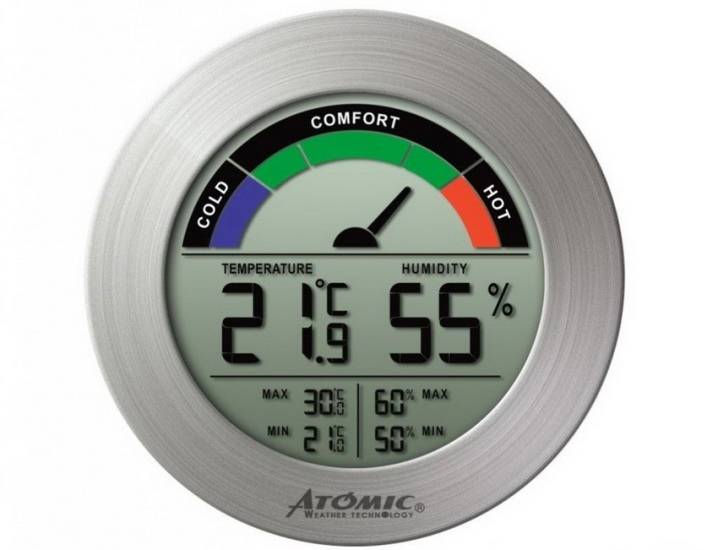

ТермогигрометрЕсть устройства, которые покажут не только уровень влажности, но и температуру окружающего воздуха. С этим прекрасно справится современный термогигрометр цифровой. Он отличается хорошей точностью и надежностью.

Где купить?Вы всегда можете любой термогигрометр купить в нашей компании. Мы предоставляем все необходимые консультации и подскажем, какой из приборов подойдет для Ваших целей лучше других. К каждой модели прилагается вся необходимая документация, включая сертификат качества. Также вы можете заказть термогигрометр с поверкой.Мы предлагаем доставку по всей стране в самые кратчайшие сроки. Вам не нужно искать специализированный магазин в своем городе. Смело заказывайте устройство у нас. Мы гарантируем качество и эффективность своей продукции.

Приборы для измерения влажности

Приборы, с помощью которых можно измерять влажность, называют гигрометрами. Есть несколько типов таких приборов: волосные, конденсационные, психрометрические.

Волосной гигрометр

В волосном гигрометре используют свойство волоса изменять свою длину при изменении влажности. Чем больше влажность воздуха, тем длиннее становится волос. Обычно используют волосок из конской гривы, либо длинный человеческий волос. Один конец волоса закреплен на корпусе прибора, а другой прикрепляется к стрелке (рис. 1). По шкале прибора можно определить относительную влажность воздуха.

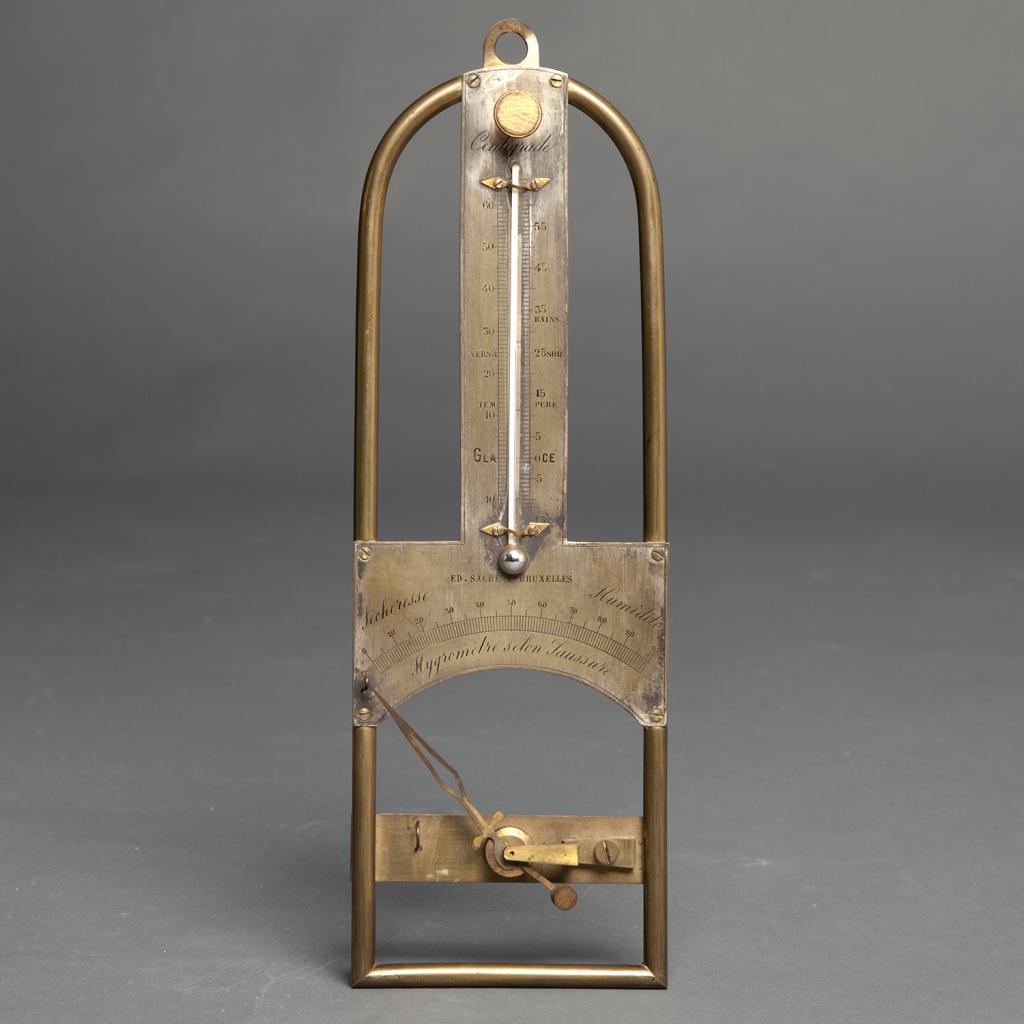

Рис. 1. Волосной гигрометр состоит из шкалы, поворотного механизма со стрелкой и волоса

Конденсационный гигрометр

Конденсационный гигрометр по точке росы помогает определить абсолютную влажность воздуха.

Сначала определяют точку росы с помощью встроенного в прибор термометра. Затем, по таблице, содержащей плотность и парциальное давление водяного пара при различных температурах, определяют абсолютную влажность воздуха.

При известной температуре воздуха и абсолютной влажности можно дополнительно вычислить относительную влажность воздуха.

Устройство конденсационного гигрометра представлено на рисунке 2.

В небольшую металлическую коробку, встроена трубка с грушей и термометр. Передняя тонкая стенка коробки отполирована, чтобы на ней удобнее было наблюдать конденсацию капелек воды. Металлическое кольцо, придающее жесткость тонкой передней стенке, прикреплено через прокладку для теплоизоляции.


Рис. 2. Конденсационный гигрометр содержит термометр и грушу, погруженные в емкость с быстро испаряющейся жидкостью, емкость имеет полированную стенку, на которой может конденсироваться вода из воздуха

Используют прибор так: Наливают в коробку быстро испаряющуюся жидкость (спирт, эфир и т. п.), и продувают грушей воздух через коробку. Тем самым, вызывают быстрое испарение жидкости и понижение температуры в коробке. При этом на полированной передней стенке коробки появляется роса. А термометр позволяет измерить температуру, при которой роса конденсировалась. Появление росы говорит о том, что пар стал насыщенным.

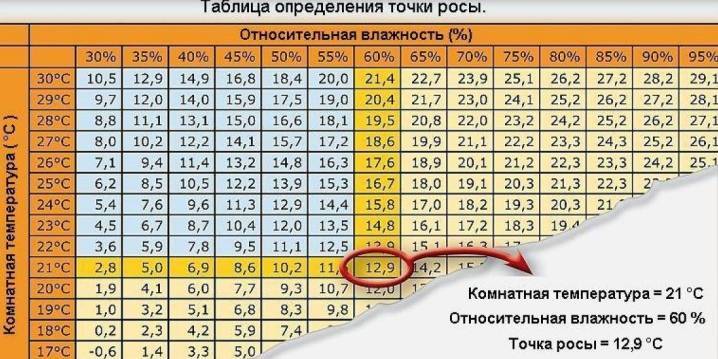

Абсолютную влажность воздуха определяют по таблице, в которой содержится плотность и парциальное давление водяного пара при различных температурах.

Психрометрический гигрометр

Такой прибор для измерения относительной влажности сокращенно называют психрометром. Он состоит из двух одинаковых термометров, закрепленных на держателе (рис. 3). Нижняя часть одного из термометров погружена в небольшую емкость, содержащую несколько миллилитров воды. Обычно на корпус этого прибора наносят психрометрическую таблицу. Благодаря этой таблице, считав показания двух термометров, можно определить относительную влажность воздуха.


Рис. 3. Психрометрический гигрометр состоит из сухого и влажного термометров

Самодельный психрометр

Чтобы изготовить самодельный психрометр, нужно взять два одинаковых бытовых спиртовых термометра.

В нижней части каждого термометра присутствует шарик с жидкостью. Эта жидкость расширяется при возрастании температуры. Излишки жидкости из шарика поднимаются по тонкой трубке, рядом с которой нанесены деления температурной шкалы. Обычно в качестве такой жидкости используют подкрашенный спирт (спиртовой термометр), или ртуть (ртутный термометр).

Шарик одного из термометров нужно обернуть кусочком ваты, или небольшой тряпочкой, смоченной водой комнатной температуры. Этот термометр договоримся называть «влажным».

Со вторым термометром ничего делать не нужно. Этот термометр будем называть «сухим».

Расположим эти термометры неподалеку один от другого. Спустя несколько минут самодельный психрометр будет готов к измерениям влажности.

Нам известно, что температура жидкости уменьшается при испарении (ссылка). Поэтому, показания влажного термометра всегда будут меньше показаний сухого термометра. Чем суше воздух, тем больше будет разница между показаниями термометров. Потому, что в сухом воздухе скорость испарения (ссылка) воды возрастает.

Запишем показания сухого и влажного термометров. Относительную влажность воздуха можно найти с помощью психрометрической таблицы.

Электронный зеркальный гидрометр точки росы

Точка росы – это температура, при которой образец влажного воздуха (или любого другого водяного пара) при постоянном давлении доходит до насыщения водяных паров. При этой температуре насыщения дальнейшее охлаждение приводит к конденсации воды. Как пользоваться электронным гигрометром? Электронные зеркальные гидрометры точки росы являются сегодня одними из наиболее точных инструментов. Они используют охлажденное зеркало и оптоэлектронный механизм для обнаружения микроконденсации на поверхности зеркала.

Температура зеркала контролируется электронной обратной связью для поддержания динамического равновесия между испарением и конденсацией, тем самым тщательно измеряя температуру точки росы. Эти устройства нуждаются в частой очистке, квалифицированном операторе и периодической калибровке для достижения высокого уровня точности. Совсем недавно были введены спектроскопические охлажденные зеркала. В них точка росы определяется с помощью спектроскопического анализа, конкретизируя характер конденсации. Их главное преимущество в том, что они работают при Т до –70°C.

Гигрометр вит – инструкция по применению

Перед тем как повесить прибор на стену на уровне глаз, чтобы было удобно снимать показания, его необходимо подготовить для работы. Начинаются подготовительные работы с распечатки коробки. Все комплектующие должны быть целы, плюс соответствовать перечню паспорта.

Алгоритм использования гигрометра ВИТ:

  1. Распечатать коробку, проверить целостность и полноту комплектации. Проверить штамп завода изготовителя о поверке.
  2. Тканевый питатель снять с нижнего резервуара термометра с красноватой жидкостью.
  3. Трубку питателя достать из пластикового корпуса, перевернуть и наполнить дистиллированной водой почти доверху.
  4. Вставить в корпус, перевернуть в нормальное положение. Часть воды окажется в изгибе питателя, который будет находиться под шариком влажного термометра. Большая часть воды (столб) находится в трубке питателе. Это позволит наполнять гигрометр комнатный водой очень редко.
  5. Тканевая полоска должна быть на кончике термометра, а ее второй конец в изгибе питателя, в воде. Термометр вставлять в воду нельзя, так тогда будет измеряться температура воды, а не помещения с учетом испарения. От воды до кончика термометра должно быть от 5 мм.
  6. Прикрепить гигрометр на стену, чтобы было легко снимать показания (на высоте лица). Стена должна быть прочной, без вибрации, любых источников нагрева или охлаждения.
  7. Для тех, кому нужна влажность до десятых или даже сотых, необходимо измерять скорость аэрации (при помощи крыльчатого У5).
  8. Прибор оставляется на стене в спокойном состоянии, пока не примет температуру окружающей среды. Теперь можно снять показания, посчитать разницу и по таблице узнать значение влажности в помещении. Если в паспорте была указана погрешность, ее нужно учитывать, прибавляя или отнимая погрешность прибора.
  9. Полученное значение необходимо записать в журнал гигрометра.

Воду комнатной температуры нужно заливать регулярно, но не позже, чем за полчаса до замера.

Важно! Первичная поверка гигрометров проводится заводом изготовителем, последующие пользователем – не реже, чем каждые два года

Технические характеристики

Таблица 2 – Метрологические и технические характеристики термогигрометров

Наименование характеристики

Значение характеристики

RST02416 RST02417

RST02418 RST02419

Диапазон измерений температуры, °С

от -10,0 до +50,0

Диапазон измерений температуры внешнего датчика, °С

от -40,0 до +99,9

Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 до +50 °С)

от 5,0 до 95,0

Диапазон измерений относительной влажности внешнего датчика (в диапазоне температур окружающего воздуха от +5 до +60 °С), %

от 5,0 до 95,0

Пределы допускаемой абсолютной погрешности измерений температуры (в т.ч. для внешнего датчика), °С

±0,3

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +22 до +28 °С включ.), %

–    в диапазоне от 5 до 20 % включ.

–    в диапазоне св. 20 до 95 %

±5,0

±3,0

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности внешнего датчика (при температуре окружающего воздуха от +22 до +28 °С включ.), %

–    в диапазоне от 5 до 20 % включ.

–    в диапазоне св. 20 до 95 %

±5,0

±3,0

Наименование характеристики

Значение характеристики

RST02416 RST02417

RST02418 RST02419

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазоне температур от +5 до +22 °С (не включ.) и св. +28 до +50 °С, %/°С:

±0,05

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности внешнего датчика в диапазоне температур от +5 до +22 °С (не включ.) и св. +28 до +60 °С, %/°С:

±0,05

Разрешающая способность, °С, %

0,

Г абаритные размеры, мм, не более

110x110x40

170x80x60

Габаритные размеры внешнего датчика, мм, не более

015×30

Длина кабеля внешнего датчика, м, не более

3

Масса, кг, не более

0,160

0,170

Средний срок службы, лет, не менее

5

Средняя наработка до отказа, ч, не менее

40000

Рабочие условия эксплуатации термогигрометров:

–    температура окружающего воздуха,°С

–    относительная влажность воздуха, %, не более

от -10 до +50 95 (без конденсации)

Рабочие условия эксплуатации внешнего датчика:

–    температура окружающего воздуха,°С

–    относительная влажность воздуха, %, не более

от -40 до +99,9 99 (без конденсации)

Психрометры ВИТ

Существует две разновидности данного психрометра, ВИТ-1 предназначен для помещений с температурой 5-25°С, ВИТ-2 – 20-40°С. Если в помещении нет возможности регулировать температуру (кондиционер, вентиляция), то гигрометр ВИТ 1 применяют в прохладное время года, а гигрометр ВИТ 2 – в жаркое. Если же есть регулировка температурного режима, то круглогодично подойдет ВИТ-1, так как большинство нормативных документов рекомендует температурный режим 20-25°С.

Гигрометр психрометрический вит представляет собой пластиковый корпус- подставку, на котором размещены два термометра, влажный и сухой. Оба термометра заполнены подкрашенным раствором, поэтому вопрос об ртутном загрязнении закрыт. Шкала состоит из подкрашенного толуола. Для удобства, там же, на пластиковой подставке, расположена полная шкала расчета влажности по разности температур (психрометрическая таблица).

Техника безопасности

Пластиковый корпус, стеклянные трубки термометров являются первой причиной, почему гигрометр требует бережного отношения

Также важно соблюдать условия эксплуатации, тогда прибор прослужит не один десяток лет, пока не выгорит красная жидкость в термометрах

Правила безопасного применения гигрометра ВИТ:

  • Не подвергать механическим воздействиям (не бросать, не наступать, не бить, тому подобное). Обратное приведет к разрушению пластика, стекла, после чего можно будет заменить или починить испорченный элемент, но снова придется проводить поверку прибора. Стоимость покупки запчастей плюс поверка по стоимости будет равно как новый психометрический гигрометр с заводской поверкой.
  • Не разрушать шкалу термометров. Находящийся внутри трубок крашений толуол является ядовитым химическим веществом. Если же бой произошел, остатки, осколки быстро собрать в герметичный пакет или емкость и выбросить, а помещении очень сильно проветрить, поверхности протереть горячей водой с соблюдением правил безопасности (перчатки, маска, очки). Руки, слизистые, а также загрязнения вымыть с мылом.
  • Не подвергать воздействию агрессивных веществ. Нельзя протирать или окунать, обрызгивать или поливать прибор химическими жидкостями или абразивными смесями.
  • Не подвергать нагреву или охлаждению выше шкалы прибора. Гигрометр психрометрический ВИТ 1 нельзя охлаждать ниже +5°С или нагревать выше +25°С (критически – выше 45°), а гигрометр психрометрический ВИТ 2 – нижняя норма +20°С, верхняя – +45°С (критичный нагрев выше 60°С). В обратном случае столб расширяющейся жидкости внутри термометра выйдет вне границ, а после возвращения к нормальной температуре разорвется на несколько отрезков, что автоматически выводит гигрометр из эксплуатации.

Важно! Можно попробовать несколько раз быстро нагреть и охладить мокрый термометр, например, под потоком воды. Обычно это помогает соединить измерительную шкалу

9 преимуществ мониторинга с Unimon Преимущества мониторинга с Unimon

Нет затрат на приобретение
сервера, лицензий ПО и зарплату
системному администратору
Поддержку инфраструктуры для хранения
и бесперебойного доступа к данным —
мы берем на себя (SLA 99%)

Для работы с системой
достаточно браузера.
Не надо устанавливать специальное ПО
на рабочие компьютеры.

Можно работать через
приложение на смартфоне.
Есть бесплатные мобильные
приложения для Android и iOS.

Доступ к системе из любой
точки мира, где есть Интернет.
добно для сотрудников в разъездах
и руководства.

Уникальный механизм
обработки тревог.
Оператор отражает действия по
устранению, а руководитель видит
это на мобильном.

Территориально-распределенные
объекты на одном экране.
Не требуется много серверов
и их синхронизации.

Не надо заниматься
обновлением ПО.
У вас всегда актуальная и стабильная версия системы.

Серверную инфраструктуру предоставляет
«Mail.ru Group».
Данные хранятся на территории РФ,
в независимых ЦОДах уровня TIER III,
с тройной репликацией.

Возможность доработки системы
под ваши задачи.
Подключим к облаку ваше оборудование,
переделаем интерфейс и дизайн системы.

Как выбрать?

При выборе электронного гигрометра необходимо принимать во внимание ряд важных моментов

Диапазон измерений

Покупая прибор, следует учитывать назначение помещения:

  • для спален и детских комнат подойдёт модель с диапазоном измерения влажности от 20 до 80%;
  • для кухни, холла и помещения с балконом – от 10 до 90%;
  • ванные комнаты, сауны и бассейны – от 0 до 100%.

Погрешность

Большинство электронных гигрометров имеют довольно большую погрешность, которая составляет до 3 до 10%, в то время как у психрометрических приборов она менее 1%, а у конденсационных образцов – 1-5%. Поэтому если точность показаний имеет критическое значение, то лучше выбрать другой тип прибора. Из электронных гигрометров самыми точными являются оптоэлектронные модели, работа которых основана на измерении температуры точки росы.

Время определения влажности

Данный показатель зависит от вида и предназначения оборудования. У бытовых моделей он составляет до 5 секунд, а у профессиональных приборов – не более 0,1 секунды. Стоит отметить, что недобросовестные производители часто оснащают гигрометры устаревшей электроникой и используют неэффективную методику измерений.

Дополнительные функции

Современные электронные гигрометры имеют много дополнительных опций. Помимо термометра, к таким функциям можно отнести часы с будильником, звуковое информирование о приближении параметров к критическим отметкам, радио-няню, выносную термопару, определяющую температуру детской смеси или постели для ребёнка.

Существуют модели и с выносным термосенсором, определяющим уличную температуру, а также образцы, выполняющие функцию ночника или светильника. На многих гигрометрах есть опция комфорта, оповещающая владельца об оптимальных значениях температуры и влажности световым индикатором или смайлом на экране.

Керамический электронный гигрометр ^

Керамический, действие которого определяется зависимостью электрического сопротивления твёрдой керамической массы от относительной влажности атмосферного воздуха.

конденсационный — определяет точку росы по установленной температуре металлического зеркала в момент явного появления на нём малейших следов воды, которая конденсируется из окружающего воздуха.

Такой гигрометр состоит из специального устройства, предназначенного для охлаждения зеркальца, чувствительного устройства, фиксирующего момент появления конденсата, и чувствительного термометра, измеряющего текущую температуру зеркальца.

В основном для охлаждения зеркальца используют полупроводниковые элементы, принцип работы которых основан на эффекте Пельтье, а текущая температура зеркала может быть измерена вмонтированным в его корпус проволочным резистором или полупроводниковым термометром.

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного метрологически значимого ПО. Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термогигрометра на электронной плате. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 – Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

TM52F2261/64

Номер версии ПО, не ниже

Rev.0.94

Цифровой идентификатор ПО

не доступен

Что такое влажность и как она воздействует на людей?

Влажностью воздуха – это количество содержащихся в нем испарившихся микроскопических частиц воды. Обычно параметр выражают в процентном соотношении.

Поскольку человеческий организм состоит на 70% из воды, он довольно чувствителен к изменению влажности и требует ее поддержания на определенном уровне.

Хотя человек и может прожить в очень сухом или очень влажном климате, оптимальным показателем является влажность составляющая от 45% до 60%.

Повышенная влажность

Повышенное содержание влаги в воздухе (от 70-80%) приводит к следующим неблагоприятным последствиям:

  • Нарушение терморегуляции организма. Тело быстро перегревается. Это связано с тем, что пот почти не испаряется с поверхности кожи и не может эффективно ее охлаждать.
  • Развитие болезнетворных бактерий и грибков. И простейшие, и микроскопические грибы начинают активно развиваться в условиях повышенной влажности. В конечном счете это может привести к различным респираторным заболеваниям.
  • Затруднение дыхания. Поскольку процент содержания воды в атмосфере в описываемом случае высок, то доля содержащегося в ней кислорода за счет этого уменьшается. Это приводит к тому, что, вдыхая привычный объем воздуха, кислорода человеческий организм получает несколько меньше. Возникает чувство затрудненности дыхания.

Мнение эксперта
Бородина Галина Валерьевна

В условиях городской квартиры уровень влаги в воздухе обычно повышается с поздней весны и сохраняется увеличенным по сентябрь – октябрь. Это связано с высоким содержанием воды в воздухе на улице, а также сравнительно высокой температурой и большим количеством атмосферных осадков.

Пониженная

Сухость воздуха также вредна и может привести к следующим негативным последствиям:

  • Проблемы с кожей. Эпидермис, как и весь остальной организм, состоит на 70% из воды. Получает он ее в том числе и из атмосферы. Однако если влаги в окружающем воздухе недостаточно, в коже возникает ее дефицит. Самое безобидное, что может произойти в подобной ситуации – это огрубение и шелушение кожи, раздражение и шелушение губ. При высокой чувствительности эпидермиса могут возникнуть и куда более серьезные неприятности, которые потребуют посещения дерматолога.
  • Различные болезни органов дыхательной системы. При низком содержании воды в воздухе недостаток в ней испытывают не только наружные покровы человека, но и внутренние слизистые оболочки. Не составляют исключения и слизистые органов дыхания (носовой полости, гортани, трахеи, легких). Это приводит к их ослаблению и понижению способности борьбы с возбудителями респираторных заболеваний. Это может привести к ОРЗ, риниту, ангине, трахеиту.
  • Раздражение органов дыхания. Поскольку слизистая оболочка носоглотки и дыхательных путей несколько пересыхает, возникают неприятные ощущения: першение в горле, дискомфорт при вдохе.

В городской квартире сухость возникает обычно зимой. Прежде всего это вызвано работой центральной системы отопления, обогревателей, а также относительно редкому проветриванию комнат.

Электролитический электронный гигрометр с подогревом ^

Электролитический гигрометр с подогревом — гигрометры, принцип действия которых основан на способе измерения точки выпадения росы над насыщенным раствором соли (обычно это хлористый литий), которая для данной соли и температуры находится в известной измеряющим зависимости от относительной влажности.

Чувствительный элемент такого прибора состоит из термосопротивления, на внешний корпус которого надевается чехол из стекловолокна, пропитанный солевым раствором, и двух платиновых электродов из проволоки, наматываемых по поверхности чехла, на которые затем подают переменное напряжение.

Программное обеспечение

Термогигрометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. ПО устанавливается в термогигрометр на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термогигрометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений – «высокий». Идентификационные данные встроенного ПО – отсутствуют.
