Как выбрать?
В первую очередь, следует заранее выяснить, какие виды режущего инструмента нужны, их тип, форма кромки, наличие подшипника и прочие особенности. При покупке следует определиться, для каких целей нужен режущий инструмент, какие объемы работ планируется выполнить, и насколько твердую и плотную древесину надо обрабатывать.
Исходя из этих факторов выбирают тот или иной вид фрез. Если требуется купить дорогой образец, рекомендуется попросить у продавца сертификат соответствия, поскольку на рынке имеется большое количество подделок из стран Юго-Восточной Азии.
Если с предоставлением документов случаются какие-то проблемы, следует поискать нужные фрезы в другом месте. Количество инструмента на рынке огромно, отыскать качественный образец не составит сложности.
Работа по дереву
Инструмент представляет собой хвостовик для закрепления в патроне и резак, который выполняется из специальной стали. Изначально фрезу затачивают под определённую операцию. Оснастка выполнена со строгой точностью, чтобы исключить люфт. Заточку и сталь по твердости подбирают под характеристику обрабатываемого материала.

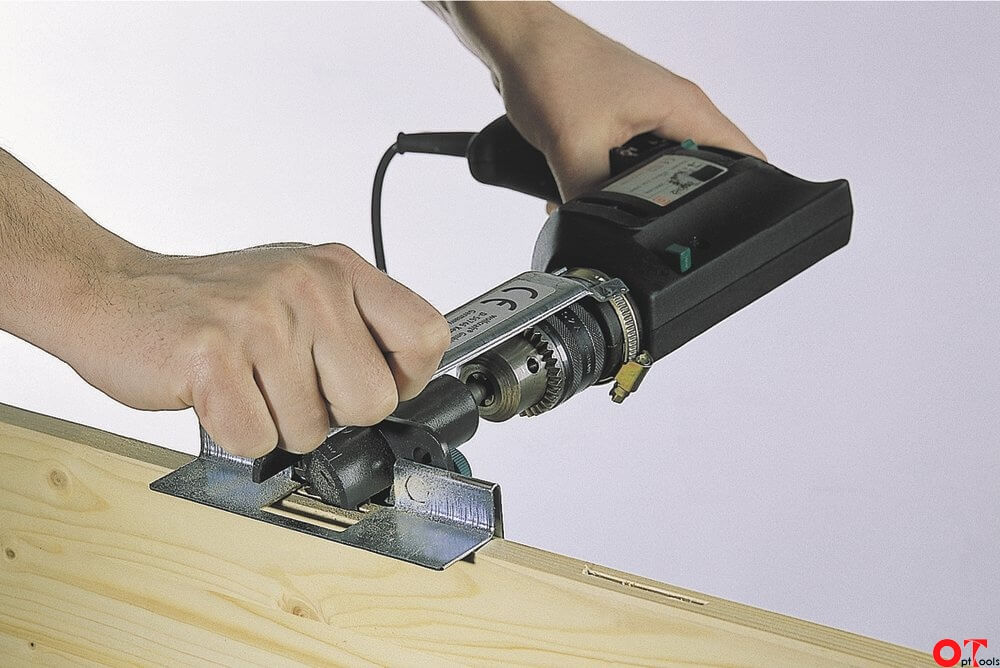

Для насадки на дрель используют только концевые фрезы, имеющие хвостовик. Для длительной работы без заточки лучше выбирать фрезы для фанеры. Их нельзя заточить самостоятельно.
Фреза по дереву для дрели различается по типу обработки:
- калёвки – скругляют углы;
- V-образные – делают выборку в теле заготовки;
- дисковые и фальцевые – создают пазы;
- галтельные – внутренний паз на кромке;
- ласточкин хвост — соединительные узлы для шип-паз;
- кромочные – обрабатывают края плоскостей.
Виды фрез по дереву
Для обработки мягких материалов разработано большое число модификаций режущих инструментов. Разделяют их по результирующей геометрии поверхности изделия.
Простые концевые фрезы применяются для раскроя листового материала и выборки пазов небольшой ширины. Конструкция такой оснастки напоминает сверло, обработка ведется как торцевыми, таки боковыми лезвиями. Количество лезвий в моделях для дерева невелико. Наибольшее распространение получили однозаходные и двухзаходные модели.
Пазовые фрезы используются для формирования длинных выемок в массиве заготовки. В зависимости от геометрии, такая оснастка делится на прямоугольную, v-образную и галтельную. При использовании фасонных моделей совместно с фрезерными насадками на дрель, в заготовках из дерева можно получить и более сложную геометрию.
Кромочные фрезы нацелены на обработку боковых поверхностей плоских заготовок. Их главная особенность заключается в подшипнике, установленном на конце фрезы. Данный элемент позволяет упереть инструмент в край заготовки для выборки соответствующей части. Кромочные модели выпускаются для получения как прямых, так и фасонных кромок.
Такие фрезы поставляются комплектом из двух штук. В зависимости от конкретной модели, отличается геометрия и количество лезвий. Устанавливать такие фрезы в электродрель не рекомендуется по причине малой мощности двигателя. Аналогично не рекомендуются к применению фигирейные и классические дисковые фрезы.
Фрезеровка сложных рисунков или скульптур на деревянных заготовках доступна при использовании шарошек. Поверхность этих фрез усеяна множество режущих зубцов и в первом приближении напоминает рашпиль. Для финишной отделки могут используются шлифовальные насадки. Вместо режущих лезвий, рабочая часть этого инструмента покрыта наждачной бумагой.
Предназначение разных видов
Чтобы обработать древесину, существует множество инструментов. Различные станки, лобзик, шлифовальные приборы — это обусловлено различной спецификацией материалов и сложностью процедуры. Среди наконечников для дрели различают следующие виды.
- Калевочные – его применяют при округлении углов и их шлифовке.
- V-образные применяют для одноименного выреза и создания паза на деревянном полотне. Также можно применить для создания надписи или узора. Кроме этого, фреза выполняет обработку кромки.
- Дисковые незаменимы при создании канавок, пазов и выемок любой глубины.
- Фальцевые похожи на дисковые, но предоставляют большую свободу действия. Их часто применяют для вырезания паза под стекло.
- Галтельные – для создания полукруглых канавок на торцах заготовки, оснащаются специальным опорным подшипником. Применяются при изготовлении мебельных реек.
Шиповые – оснащенная режущей кромкой насадка, сделанная в виде обратного шипа. Используется для проделывания пазов в виде ласточкиного хвоста. Прекрасно подходит для создания скрытых соединений.
Фреза по дереву пазо-шиповая
- Цилиндрические – при помощи такой насадки обрабатывается плоская поверхность деревянных деталей. При изготовлении деталь оснащается прямыми или винтовыми лезвиями.
Конечно, такие насадки не всегда способны заменить собой полноценный станок или тот же лобзик, но удовлетворить разовую необходимость вполне способны.
Необходимость в оснащении инструментом
Данный инструментарий подбирается для ручного фрезера по эксплуатационным и технологическим критериям. Он с легкостью обеспечит необходимый рельеф заданной поверхности. Достаточно лишь установить необходимые обороты и обеспечить нужную подачу электрооборудованию.
Исходя из эксплуатационных особенностей, фрезы для фрезера по дереву можно условно поделить на несколько групп:
- Проведение кромочных операций. Инструмент задействуется в случае необходимости сращивание или стыковки двух элементов, например, применяя соединение шип-паз.
- Врезка фурнитуры. Их назначение в том, чтобы впоследствии использовать полученные отверстия для установки дверных петель и пр.
- Декоративная обработка. Лицевой стороне деревянных изделий придается требуемый рельеф в виде рисунков, узоров или иных изображений сложной конфигурации.
Опытные специалисты знают, какие бывают фрезы по своим возможностям. Однако, чтобы их применять, необходимо ознакомиться с официальной классификацией. В такой ситуации окажется проще отдать предпочтение в пользу нужного оборудования.
Фрезерный станок по дереву
Значение позволит определить, какой тип цанг ставить в ручной фрезер. Эти зажимы могут продаваться с фрезером или предлагаться в качестве самостоятельного продукта с соответствующими посадочными размерами. Наиболее популярными вариантами изготовления являются диаметры 6, 8, либо 12 мм. В дюймовой системе измерения встретить цангу и соответствующий ей инструмент с хвостовиком можно на четверть или полдюйма.
ВИДЕО: Выбор ручного фрезера для начинающих
Эксплуатация
Для того, чтобы показать «способности» дремеля, можно придумать массу сценариев. У меня «в хозяйстве» есть 2 кошки, точнее кот и кошка, так как мы живем в частном секторе, они предоставлены сами себе и ходят в свободном самовыгуле. Если кошка еще не особо активна, то кот настоящий КОТ. Может уйти на неделю, прийти худым но довольным. И чтобы в эти его загульные времена не добавлялось седых волос у его хозяйки, решил попробовать сделать табличку на ошейник, на которой было бы написаны кличка и наш телефон, если кто-то найдет эту зверюгу, когда он сойдет с ума от гормонов и не сможет вернуться домой, то позвонят «его семье». Вообще попытка таких табличек уже была, заказывал у рекламное агенство, сделали из пластика и божились, что качественно… Вот такие Но по факту прослужили они не больше недели и были утеряны-разгрызены.
Достал очень качественные полоски из нержавеющей стали, толщиной 1мм.
Но вот беда, попытался высверлить дырку, и… не спрвился, 5 убитых сверел, разных производителей и 0 эффекта. Думал что и тут меня ждет фиаско. Но дремель порадовал. Зарядил отрезной диск, и давай пилить:)
Выпилил примерную форму
Облагородил немного
С другой стороны
Достал насадки для гравировки из набора и стал пробовать руку…
Ох и кропотливая это работа… Видно что коряво, но это пробный образец. Еще осталось высверлить дырку для кольца от ошейника. Просто сверлом сделать это нереально, поэтому сначала снимал по маленьку шарошкой. А потом когда уже стала видна малюсенькая дырка, «добил» сверлом. В итоге сверло убито:)
Но результат достигнут, хоть и некрасивый, но результат.
Вот диск после всей работы, видно что один раз я психанул и резко дернул, откололся треугольник от диска… вообще диски ghxyst и прекрасно справляются с такой прочной нержавейкой, с калеными саморезами, но хрупкие вот в этом направлении.
Потом решил маленько «шлифануть» поверхность, с этим отлично справилась насадка со шкуркой
Потом маленько облагораживал шарошкой
Еще много работы заняло аккуратная гравировка номера сзади, да вот повесить поделку на кота не вышло, его пол недели уже дома нет… После такой работы вот состояние отрезного диска. было
Стало
Потом делал небольшой столик из фанеры. Но саморезов подходящих не было, были чуть длиннее, чем толщина фанеры. В магазин ехать было лень, столик то не на выставку, себе в помощь.
В итоге это выглядело вот так
ничего приятного тут нет, можно легко поранить руку… поэтому пару легких движений дремелем с отрезным диском и вуаля.
Может фото и не передает, но наощупь нет ощущения что что-то торчит. Все гладенько. Саморез подобный диск срезает за секунды, с фонтаном брызг.
И рассмотрел третий вариант применения чисто в быту. У сына есть «железная дорога». На самом то деле она пластиковая, и в зоне семафора, сын отломил пластиковый рычаг остановки поезда «на красный» просто склеить не прошло… Фото не было там скриншоты из видео поэтому спрятал под спойлер
Гравер по своим функциональным возможностям очень напоминает обычную дрель или шлифовальную машинку, но основным его предназначением является обработка деталей, отличающихся миниатюрными размерами. Используя такое оборудование и специальные рабочие насадки для гравера, можно эффективно выполнять различные технологические операции, к числу которых относятся сверление, фрезерование, шлифование, гравировка и др.
Перечень материалов, которые могут быть обработаны при помощи гравера, также достаточно обширен. Это мягкая и податливая в обработке древесина, твердая сталь, хрупкое стекло или керамика, различные виды пластика и даже кость. Естественно, для обработки при помощи гравера различных материалов используются разные рабочие насадки, отличающиеся между собой как конструктивным исполнением, так и материалом изготовления.
Как сделать гравер для мелких работ своими руками?
Если мастер не желает приобретать дорогостоящее устройство, изготовить гравер для мелких работ он может и самостоятельно.
Необходимые комплектующие и их характеристики:
- Гибкий вал, а также рабочая насадка, которая будет позволять зафиксировать устройство в своем зажимном механизме. В качестве гибкого вала может быть использован трос, активирующий спидометр автомобиля. Рабочая насадка изготавливается из текстолитового бруска: обтачивается до необходимых размеров, снабжается ступенчатым отверстием на внутренней части. Диаметр отверстия подбирается на основе размеров неподвижной области троса: он должен надежно фиксироваться в нем. Передняя насадочная область снабжается трубкой, внутрь которой помещен свободно вращающийся зажимной патрон, изготовленный из 2 половин, зафиксированных друг с другом винтом. В отбалансированный патрон может вставляться инструмент, имеющий 2-5-миллиметровый диаметр хвостовика.
- Инструменты для обработки.
- Приводной электродвигатель – любой мотор, который работает при напряжении в 220 вольт: от магнитофона, стиральной машинки, электрической зубной щетки. Лучшим вариантом считается двигатель от швейной машины, так как он оснащен реостатом, позволяющим регулировать скоростные характеристики вала.
В процессе работы также потребуется электрическая дрель, точильный станок, набор слесарных инструментов. Сборка устройства своими руками производится на основе следующих чертежей.
Сборка бормашинки
После подготовки всех конструктивных элементов можно приступать к сборке устройства.
Самодельный аппарат делается по следующей инструкции:
- Первым делом изготавливается простая станина-основание. Такая основа позволит надежно зафиксировать все элементы аппарата. В процессе изготовления этого элемента может быть использован текстолитовый или толстый фанерный лист. Из материала вырезается кусок нужного размера.
- Согласно схеме расположения элементов на основу крепится электродвигатель, кронштейн, оснащенный хомутом. Последняя делать будет служить основой для фиксации заднего наконечника гибкого вала.
- К электродвигательному валу, подвижной сердцевине гибкого вала фиксируются шкивы, извлеченные из ненужной бытовой техники. Для выполнения фиксации во фланцевой области шкивов, а также на валах проделываются отверстия, необходимые для помещения штифтов. Сделать соединения более надежными можно с помощью эпоксидной смолы.
- Затем будущая бормашина снабжается резиновым пассиком. Этот элемент устанавливается на шкивы гибкого вала, электродвигателя.
- К электрическому питанию подключается мотор.
- Рабочая насадка фиксируется на переднем конце гибкого вала.
Принцип, особенности работы
Изготовленный своими руками гравер напоминает дрель или машину для шлифовки. Однако основным его предназначением считается обработка мелких деталей. Самодельный ручной гравер позволяет выполнять следующие действия:
- сверлить;
- фрезеровать;
- шлифовать;
- гравировать.
Машинка, сделанная по описанной выше инструкции, будет работать по следующему принципу:
- С помощью шкивов и резинового пассика электродвигательное вращение передается на область гибкого вала.
- Гибким валом оно отправляется на рабочую насадку.
- Рабочая насадка обрабатывает зафиксированный элемент.
Сделать этот инструмент можно и по другой схеме.
В ней необходимо соединить гибкий вал с электродвигателем с помощью переходной муфты. Фиксация происходит по следующей схеме: один кончик муфты насаживается на электродвигательный вал и закрепляется штифтом, подвижный наконечник гибкого вала фиксируется в квадратном отверстии, расположенном на другом конце муфты.
Рейтинг лучших
Не считая китайских производителей, фрезовая продукция представлена различными фирмами:
Bosch;
Hahnreiter;
Walter;
CMT;
JET;
SGS;
Micro100;
Best Carbide;
Onsrud;
Kyocera;
XEBEC;
Mitsubishi;
NS Tool;
Dijet;
Yestool;
TnC SHARK;
Dine.
В России стремительную популярность завоевала компания «Энкор». «Энкоровские» инструменты – народная марка за последние несколько лет. Но есть и иные компании чисто российской локации:
«Инструмент-М»;
«Корвет»;
«Глобус»;
«Волжский инструмент».
Сомневаться в том, что это не Китай, не приходится – металлургические комбинаты Урала со времён СССР поставляют качественную сталь для производства фрез и резаков всевозможных типов и назначения.
Общемировой рейтинг фрезерующих резаков выстроился следующим образом.
Товарный знак | Число модификаций | Диаметр хвостовика | Область использования |
«Энкор» | 6 | 12 | Выделка филёнок |
HAMMER 222-005 | 12 | 8 | Сращивание деталей |
Fit | 6 | 6 | Выделка фасок |
Stayer | 12 | 6 | Выделка кромок и филёнок |
Что такое фреза, каково назначение этого режущего элемента
Ручной фрезер представляет собой удобный и эффективный инструмент, предназначенный для обработки пиломатериалов, в том числе фасонных, а также плоских поверхностей. Кроме этого данное устройство подходит для формирования различных технологических выемок, например, пазов, гребней, углублений под установку петель. Для этого достаточно купить фрезы соответствующей конфигурации. Каждый такой элемент обладает индивидуальными конструкционными особенностями и используется для выполнения определенных функций.
Сегодня не представляет никаких проблем приобрести как сам ручной фрезер, так и рабочие насадки, превращающие такое устройство во многофункциональное оборудование
Назначение ручной фрезы по дереву:
- Кромочная обработка – предполагается использование фрезы для сращивания древесины для ручного фрезера, когда требуется соединить между собой различные заготовки путем соединения шип/паз.
- Врезка петель и прочей фурнитуры.
- Декорирование – в этом случае фрезы используются для формирования на поверхности плоских изделий объемных форм, а также для изготовления деревянных заготовок со сложной конфигурацией.
Профессионалы знают десятки вариантов использования фрез на ручном фрезере. Однако чтобы правильно определиться с выбором режущих деталей для инструмента, желательно изучить официальную классификацию существующих изделий. Разобравшись, какими бывают фрезы и особенности их использования, сделать выбор будет гораздо легче.
В первую очередь нужно обратить внимание на единицу измерения диаметра хвостовика. Для этого могут использоваться миллиметры или дюймы
Единица измерения зависит от типа цанг, которые включены в комплектацию фрезера. Эти компоненты предназначены для зажима хвостовика. Если размер исчисляется в миллиметрах, то самыми распространенными вариантами будут изделия диаметром 6, 12 и 8 мм. Если же в качестве единицы измерения взяты дюймы, в этом случае можно будет купить фрезы для ручного фрезера всего двух размеров — ½ и ¼.
Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах
Виды фрез для ручного фрезера по дереву: типы конструкций
На рынке представлены десятки вариантов изделий с различным назначением и стоимостью. Если рассматривать конструкционные особенности режущих элементов, можно выделить следующие виды фрез по дереву для ручного фрезера:
- Сборные – имеют вид болванки с приваренными режущими кромками. Эти фрезы очень просты в изготовлении, поэтому большинство изделий, представленных на рынке, имеют подобную конструкцию.
- Со сменными кромками – изделия укомплектованы сменными режущими кромками, имеющими двухстороннюю заточку. Когда нож с одной стороны затупляется, фрезу можно перевернуть и использовать дальше.
- Монолитные — фрезы, в основании которых выточены режущие кромки. Они редко ломаются, однако после нескольких заточек деталь придется сменить.
С помощью ручного фрезера можно создавать всевозможные профили, выемки или пазы, используя широкий ассортимент насадок
Виды фрез по дереву: классификация изделий по типу лезвий
Фрезы могут иметь вертикальное, спиральное или наклонное расположение лезвий. Изделия с прямыми кромками будут срубаться с заготовки кусочки древесины, что увеличивает вероятность того, что в процессе нарезки появятся сколы. В результате этого существенно снижается качество фрезеровки. С наклонными лезвиями такого не происходит.
Потребители могут купить фрезы по дереву с двумя типами лезвий:
- Быстрорежущими (HM) – применяются на поверхностях, выполненных из древесины мягких пород.
- Твердосплавными (HSS) – используются для обработки твердых поверхностей.
Изделия с твердосплавными лезвиями имеют более высокий температурный коэффициент и обладают улучшенными характеристиками, что сказывается на их стоимости.
Фрезы по дереву из твердосплавных пластин используются преимущественно для обработки твердой древесины
Безопасность при работе
- После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
- Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
- Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
- Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.
На что обращают внимание
Если используют дрель для фрезеровки по дереву, учитывают ряд особенностей:
- Работу подшипников на вале с расчетом осевой продольной нагрузки. В некоторых типах механизмов прилагается поперечное усилие, которое влияет на быстрое изнашивание деталей.
- Скорость оборотов.
- Способы охлаждения.
- Мощность двигателя.
- Расположение рукояток.
- Качество патрона.
Фрезы для электродрели
Электроприбор должен быть оснащен функцией, регулирующей обороты с большим запасом мощности — это означает, что на него можно устанавливать фрезы для электродрели.
При несовместимости в механизме устройств, возможны негативные последствия:
- инструмент перегреется;
- редуктор выйдет из строя;
- в процессе образуется перекос заготовки;
- выскочит хвостовик из-за ненадежного патрона.
Есть неписанные правила фрезеровщика:
- действия выполняют медленно, точно и аккуратно;
- проверяют все соединения, электропроводку, фиксацию;
- периодически дают остыть дрели.
Когда предстоят большие объемы работ, нужна насадка из твердого сплава. Только после надежной фиксации оснастки в патроне начинают фрезеровать.
Выбирают нож по критериям:
- размерам — параметр влияет на поставленную технологическую задачу;
- форме, конфигурации, расположения лезвий;
- углу заточки;
- материалам изготовления – от стали зависит выполнение различных операций, срок эксплуатации;
- назначению – если прочное фрезерное сверло, его используют не только по дереву для дрели, но и более твердых материалов.
Любой товар, когда покупают визуально оценивают, смотрят на компанию производителя. Репутация предприятия раскроет плюсы и минусы производства. С оснасткой нужно поступить также. Если покупатель не настолько богат, чтобы позволить себе дешевую вещь – фреза должна быть добротной и дорогой.
Пошаговая инструкция
Итак, перейдём непосредственно к рассмотрению инструкции по изготовлению вышеупомянутого приспособления.
Сначала следует измерить штангенциркулем расстояние остаточного типа на болтовой шляпке относительно устанавливаемого подшипника. Если мы говорим о болте типа М8, то размер шляпной окружности в данном случае будет составлять 1,27-1,3 см. Диаметр черенка – около 1,16 см, что даёт возможность легко зажать его в подавляющем большинстве патронов современных дрелей.
Шляпку следует сработать под подшипниковый диаметр. Именно данная область болта будет представлять рабочую часть фрезы.
Для разметки лучше применить контрастный маркер потоньше, главное, чтобы отметки, что будут им наноситься, были легко различимы на металле. Теперь наносим разметку заусовки фрезы. Данное решение позволит ей без особых усилий избавляться от стружек.
После этого производим зажимание болта в тисках. Применяя круг отрезного типа, создаём болгаркой прорези на шляпке.
Производим замер подшипникового диаметра. Для сработки шляпки болта с гранёной поверхностью до окружности следует трансформировать дрель в токарный станок. Для этого необходимо зажать её в тиски, после чего крепко прикрепить болт в патроне чётко по центру.
Теперь следует зафиксировать клавишу дрели на постоянном режиме работы, после чего можно начинать обработку болтовой шляпки. Данный процесс требуется контролировать на всех этапах его проведения, чтобы не позволить центру болта сместиться, что может стать причиной нарушения равномерности срабатываемых зубьев.
После этого следует установить на болгарку абразивный диск для шлифовки и обработать грани по окружности. Торцевую область фрезы стоит также немного убрать, оставив лишь небольшую остроту по центру. Данный элемент имеет большое значение, ведь такой тип фрез при работе сначала будет находить центр, и только потом будет осуществляться срабатывание материала ободками и кромками режущего типа
Тут можно всё осторожно доработать при помощи напильника, чтобы случайно не срезать больше, чем нужно в процессе стачивания.
Сама фреза будет практически готова. Остаётся только дать требуемую форму режущим кромкам, после чего немного их заточить.
Для большей эффективности нелишним будет сделать самый простой прижим для запрессовывания. Поэтому инструкцию по его созданию тоже требуется рассмотреть.
- Данное приспособление также делается из болта типа М8 и шайбы, подходящей по диаметру. Болт следует выставить вертикально на поверхность, выполненную из металла, таким образом, чтобы был обеспечен требуемый контакт для электрической сварки. Шайбу нужно установить по центру болтовой шляпки. Для облегчения такой работы можно воспользоваться плоскогубцами. После этого центральную часть потребуется обработать при помощи электрода, чтобы заполнить область внутренней дырки шайбы.
- Теперь необходимо зажать прижим, который получился в результате вышеупомянутых действий в тисках, а потом произвести его зачистку при помощи болгарки. По его тыльной части можно пройтись при помощи специальной насадки-щётки для дрели.
- На финальном этапе остаётся только установить готовое приспособление в патрон сверлильного станка вертикального характера, после чего потребуется произвести запрессовку подшипника в дереве. Подобный нехитрый «гаджет» избавит от целого ряда неудобств при использовании самодельной фрезы.
В таком случае алгоритм её создания будет таким:
- заготовкой в данном случае будет служить отрезок трубы с длиной около 20 сантиметров;
- со стороны, где будет располагаться в будущем кромка режущего типа (где-то на расстоянии 2 см от её предполагаемого нахождения), с двух сторон трубы следует сделать проточки, имеющие форму овала;
- самой же будущей режущей части фрезы потребуется придать форму конуса – её стачивают под углом примерно в 2-3 градуса;
- при зажатии заготовки в тисках на её торцевой области следует произвести надрез крестообразного типа – сделать его можно при помощи углошлифовальной машины;
- со стороны режущей части на заготовке нужно проделать пазы – прямо до овальных дырок, проделанных ранее.
