Фрезы по металлу для дрели: конструкции насадок для фрезерования и изготовление самодельного инструмента

Нюансы подбора оборудования

Выбрать для себя подходящий инструмент несложно, необходимо лишь знать характеристики и параметры оборудования. К таким параметрам относят число зубьев и материал, из которого выполнено изделие. Ключевым моментом для выбора материал изделия является прочность металла, который вы собираетесь резать.

Требуемое число зубьев

От того, какое количество зубьев у инструмента, зависит скорость обработки и чистота среза. Чем больше их количество, тем место спила будет чище. Но при этом сильно возрастает нагрузка на электромотор, процесс отвода из места распила стружки ухудшается. А из-за этих причин падает скорость вхождения в толщину металла и вращения инструмента. Если количество зубцов небольшое, то между ними увеличивается размер пазух. Эти факторы ускоряют распилку и облегчают вывод стружки. Но на торцах останутся бороздки, которые дополнительно следует зачищать.

Больше зубцов делают отрезным фрезам с отрицательным значением угла и габаритным поперечником. Меньшее число зубьев будет у устройства с положительным значением угла и небольшим поперечником.

Малое число зубов колеблется в пределах 10−40 штук, среднее — 40−80, а большое — 80−90. Именно образцы со средним числом зубьев подходят для различных видов распила. Именно такие образцы наиболее эффективны для работы по материалам разной твёрдости.

Для чистового фрезерования применяют режущие дисковые инструменты с мелкими зубцами, а для первичного — с крупными. Диски, предназначенные для черновой работы, отличаются беспрепятственным и быстрым отводом излишков стружки из глубоких зон распила.

Как подобрать материал

Для резки металлов с прочностью от 500 до 800 МПа применяются фрезы из быстрорежущей стали с добавлением молибдена, количество которого составляет примерно 5%. Для работы с металлами, прочность которых превышает 800 МПа, выбирают инструмент с содержанием кобальта до 5%. Для работы с драгоценными металлами изготавливают высокоточные фрезы из быстрорежущей стали наилучшего качества.

Для обработки нержавеющей стали применяются дисковые инструменты с напайками из карбида вольфрама. Такие зубцы не перетачивают, они покрыты слоем PVD.

https://youtube.com/watch?v=Ldx3QrUGoyQ

Специальные режущие инструменты

Следует отдельно отметить о существовании борфрез. Такой механизм устанавливают в электродрели или шуруповерты. Эти детали называют шарошками, а применяют для зачистки и шлифовки металлических поверхностей. Большую популярность приобрел инструмент у гравировщиков для нанесения надписей в ювелирной продукции. Гравировка выполняется при большой скорости вращения вала, но на маленьком по размерам приборе.

Борфреза может установлена в бормашину или дремель, это наименование она получила по названию немецкой компании.

Фирма специализируется на производстве фрезерного оборудования с оснасткой. Когда выполняют гравировку на металле берут инструмент с гибким валом, насадка используется со специальным креплением.

Есть примеры по изготовлению самодельных фрез:

разбирают зажигалку;
извлекают кремниевое колесо;
устанавливают на вращающуюся ось;
на фанерный цилиндр приклеивают наждачную бумагу, получают инструмент в виде шлифовального барабана;
точат дюбель — выйдет торцевая или отрезная насадка.

Подобным устройством можно воспользоваться в единичном случае, если намечается серьезный объем, таким же должен быть инструментарий. Тем более, что в заводских изделиях нет недостатка, стоят они не дорого.

Затылованные лезвия

Отрезные

Отдельную разновидность дисковых фрез, назвали отрезными.

Создали такие элементы для обработки, болванок частично разделенных или разрезанных на фрагменты. Здесь отсутствует торцевая острая кромка, а зубцы устанавливают 3 видов:

большие;
малые;
средние.

Фрезы с большими зубьями применяют для обработки мягкого сплава, остальные идут на отделку чугуна или стали.

Основные параметры и классификация

Параметрами, по которым фрезы для дрели, предназначенные для обработки дерева, разделяют на различные категории, являются:

основное назначение;
размеры;
форма, которую имеет режущая часть;
конструктивные особенности;
материал изготовления.

Основные геометрические параметры фрезы по дереву

Виды по назначению

Для выполнения фрезерных работ по дереву с использованием электрической дрели сегодня применяют множество инструментов, так как технологические операции с этим материалом могут быть различными. В зависимости от основного назначения среди фрез по дереву выделяют следующие виды.

При помощи такого инструмента осуществляют скругление углов изделий из дерева.

Эти фрезы используют для вырезания V-образных пазов на плоских деревянных поверхностях. При помощи такого инструмента на изделии можно выполнять различные узоры и надписи, а также обрабатывать кромки.

Это фрезы по дереву, при помощи которых на поверхности обрабатываемого изделия вырезаются пазы и канавки различной ширины и глубины.

Такие фрезы по своему назначению схожи с дисковыми, но позволяют создавать более широкие канавки на поверхности изделия. Фрезы именно данного типа используются в оконном производстве, где с их помощью в деревянных рамах вырезают пазы для размещения стекла.

При помощи фрез данного типа на торце обрабатываемого изделия можно создавать полукруглые канавки. Галтельные фрезы по дереву, оснащенные опорным подшипником, используются для изготовления декоративных мебельных реек.

Это инструменты с режущей частью, выполненной в форме обратного конуса. С их помощью в изделиях из дерева можно создавать пазы типа «ласточкин хвост». Именно такие пазы используются для создания открытых и скрытых шиповых соединений двух и более деталей, изготовленных из древесины.

Устройство и принцип работы инструмента

Из всех видов инструментов для обработки металла фрезы представляют самую большую и разнообразную группу. Их конструкция и принцип работы отличается от всех остальных резцов и сверл. Инструмент, закрепленный на шпинделе, вращается. Деталь перемещается относительно него поступательно по трем осям и под углом в любом направлении. Острые кромки и пластины снимают стружку. В результате на заготовке:

обрабатываются плоскости;
зачищаются и делаются фигурные торцы;
вырезаются шпоночные пазы;
делаются прорези;
отрезаются части проката и детали;
снимаются фаски;
нарезаются зубья и шлицы;
делаются т-образные и фигурные пазы;
сверлятся и растачиваются отверстия.

Фреза относится к многорезцовым инструментам и состоит из корпуса, на котором расположены режущие кромки. Для крепления в патрон имеется конусный или цилиндрический хвостовик. На оправке деталь крепится шайбами, надевая для вращения пазом на выступ. Она может иметь для фрезеровки по металлу вставные пластины и режущие кромки, заточенные из цельной заготовки.

Специальные и комбинированные фрезы

Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера.

Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.

Особняком стоят фрезы-пробочники, предназначенные для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве. С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.

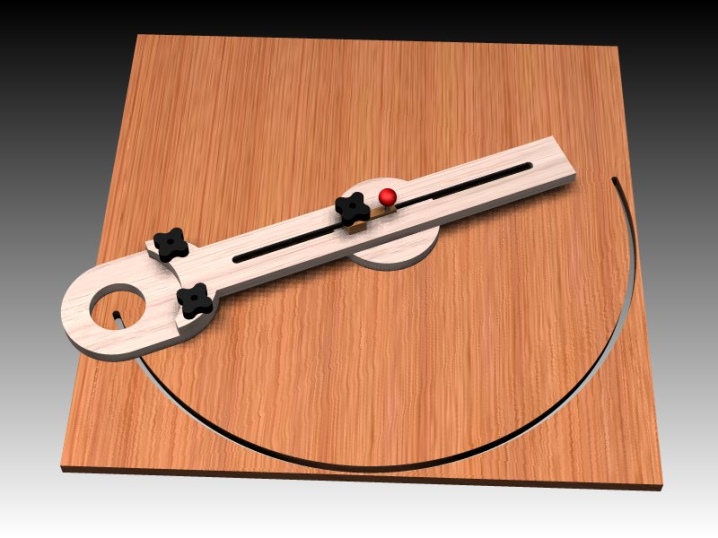

Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Обрабатываем пластик дрелью с фрезой

Особенностью обработки пластика является его вязкость. При воздействии фрезы на высокой скорости пластик вначале начинает наматываться на резак, а потом разжижается. Поэтому подбор свёрл, и скорости обработки каждого полимера вызывает определённые трудности. Фреза по пластику для дрели подбирается в зависимости от вида материала:

термопласты;
реактопласты.

Из названия понятно, термопласты под действием температуры приобретают текучесть, стружка у таких материалов сливная, с оплавленными кромками. Реактопласты не подвержены размягчению при нагревании. Зачастую этот материал выпускают с армированием. Исходя из свойств полимера, подбираются фрезы и режим обработки.

Термореактивные пластики обрабатываются многозаходными фрезами, при этом сохраняется плавность обработки. Глубина одного реза не должна превышать 2,5 мм. Иначе можно получить разрушение обрабатываемой поверхности

Принимая во внимание искусственность материала, необходимо организовать отсос микрочастиц, чтобы пыль не попадала в органы дыхания работающего

Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях. Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.

Варианты изготовления конусных фрез

Конструкция фрезера из дрели

Учитывая мощность и количество оборотов, можно сделать только легкий фрезер из дрели. Для качественной обработки доски рабочий инструмент должен быть зафиксировано на столе, а обрабатываемая деталь перемещаться. Конструкция с верхним расположением инструмента позволяет делать детали сложной конфигурации. Каждый умелец придумывает свою конструкцию. Они отличаются креплением и расположением электродрели.

Стол с фрезером

Обработку торцов и фрезерование пазов для соединения шип-паз, удобно делать, используя фрезерный стол с выступающим инструментом. У него простая конструкция, чертежи легко разработать самостоятельно. Подойдет небольшой верстачный стол.

Крышка переворачивается. В ней прорезается отверстие. Размер его примерно на 5 мм больше максимального диаметра фрезы, которая будет использоваться. Перпендикулярно столу монтируется планка. Она устанавливается параллельно боковой стороне на таком расстоянии, чтобы ось шпинделя прикрепленной электродрели совпадала с центром отверстия.

Хомутами и упорами к планке крепится корпус электроинструмента. В нормальном состоянии стола патрон должен располагаться под крышкой, а вставленная в него фреза выступать. При обработке деревянная деталь движется по столу, упираясь в шаблон, происходит фрезеровка.

Инструмент можно закрепить другим способом. Главное, чтобы центр отверстия совпадал с осью фрезы. Выключатель и патрон были доступными. Все элементы станка должны крепиться жестко, без перекосов.

Простой станок

Конструкция станка для создания фрезера из дрели своими руками состоит из 3-х основных деталей, вырезанных из фанеры:

подошва;
стойка;
косынка.

Они должны располагаться строго перпендикулярно. В подошве делается отверстие под выход инструмента. Стойка по ширине равна размеру корпуса электродрели и на 20 мм длиннее. На ней с помощью хомута, расположенного выше патрона, крепится дрель. Она дополнительно фиксируется упором, прижимающим тыльную сторону корпуса с обратной стороны от шпинделя, или вторым хомутом ниже ручки. Косынка обеспечивает жесткость конструкции. Одна сторона прилегает к подошве, вторая к стойке.

При раскрое подошвы – основания конструкции, надо нарисовать на фанере квадрат, со сторонами равными ширине корпуса электродрели. С двух прилегающих сторон к нему добавить полоски, равные толщине фанеры. Отметить центр расположения инструмента и сделать отверстие корончатым или перьевым сверлом.

Вырезать подошву по контуру. Угол, противоположный соединению стойки и косынки, надо скруглить. На обратной стороне просверлить отверстия 4 мм и сделать углубления – потайные под головки саморезов, сверлом 8 мм. В противном случае шляпки винтов будут выступать и царапать стол, нарушать прилегание подошвы. Образуется перекос.

Снизу на подошву можно наклеить тонкую резину или кусочек линолеума. Это обеспечит плавное скольжение при работе фрезера.

Используя угольник, установить на место стойку и прикрутить ее винтами. Косынка крепится одной стороной к основанию, второй к стойке, обеспечивая жесткость конструкции. Отмечается положение электродрели, когда инструмент опускается ниже подошвы. Прикручивается хомут и упор. Для удобства работы подошву можно сделать из оргстекла.

Станок с вертикальным перемещением фрезы

Недостаток простого станка в невозможности делать глухие шпоночные пазы и выборки. Инструмент может входить в доску только со стороны торца. Небольшое дополнение позволит дрели полностью заменить легкий вертикальный фрезер.

Подошва делается длиннее. К ней прикручивается массивная доска с закрепленным вертикально П-образным профилем – 2 штуки. Это направляющие. На планке с одной стороны установлена дрель, с другой прикручены 2 рейки, которые заведены в металлические профили. Снизу в подошве установлен винт, служащий упором при перемещении корпуса электродрели вниз.

Имея опыт слесаря и необходимый набор деталей, можно установить самодельный фрезер на боковых цилиндрических стойках. Снизу на них одеваются пружины, поднимающие дрель вверх.

Крепление осуществляется металлическими уголками, скобами и саморезами. Глубина фрезерования регулируется винтами-упорами.

Методы повышения износостойкости

Высокие эксплуатационные характеристики гарантирует качественная термическая обработка оборудования. Фрезу могут подвергать различным вариантам закалки, которые увеличивают их износостойкость. Выполняется закалка следующими методиками:

Светлая. Это разновидность термической ступенчатой обработки. Чтобы её осуществить, необходимо охладить сталь специальными соединениями. В основном для этих целей применяется смесь расплавленной щёлочи и воды.
Прерывистая. Такая технология популярна, так как она исключает риск появления в готовых изделиях трещин.
Непрерывная. Применяется этот вид закалки редко, так как выполняется он с ускоренным охлаждением. А такие манипуляции часто вызывают появление трещин на приспособлении.
Ступенчатая. Этот вид закалки включает в себя охлаждение заготовок в горячей атмосфере (до 600 градусов), а после — на открытом воздухе.
Очень редко могут применять изотермические неполные или полные закалки, а также индукционный нагрев.

При термообработке нагрев производят:

В соляных специальных ваннах.
В газовых и электрических агрегатах в защитной среде.
Высокочастотными токами.

Фрезы необходимы для обработки металлических изделий и прорезывания в них канавок и прочих отверстий, именно поэтому правильно подойдите к её выбору. Учтите все нюансы последующего процесса обработки и тип металла, с которым вы собираетесь работать.

https://youtube.com/watch?v=w_YyLNXzenE

Материалы и особенности

Фреза, предназначенная для установки в патрон дрели, отлично подойдет для задач по обработке металла, древесины, бетона, пластика и других материалов. Инструмент для обработки металла в виде насадки на дрель отличается жесткой конструкцией. Среди таких приспособлений можно выделить самые примитивные модели – это зенковки и шарошки. Первыми можно выполнить черновую расточку отверстия в любых металлах и сплавах. Вторыми называют фрезу для удаления с поверхности ЛКП или любого другого покрытия.

Шарошка – это фреза по металлу для дрели, используемая преимущественно для обдирки. С этим незамысловатым инструментом с обрабатываемой поверхности легко удаляется любой отделочный материал. С помощью зенковок, которые конструктивно практичнее, выполняют не только черновые расточные операции по металлу, но и вырезают глубокие пазы любых форм.

Конструктивные особенности

Как было сказано выше практически у каждого вида устройств для фрезеровки имеются отличительные особенности в конструкции. Особенно это относится к концевым разновидностям. Но вместе с тем встречаются изделия с разной формой зубцов.

Важный элемент — зубья

остроконечные зубья фрезы имеют серьёзный недостаток

Совсем по-другому ведут себя затылкованные зубчики. Они не боятся частых заточек или усиленной работы с металлом. Поэтому они более надёжны и долговечны. Для дрелей, да и вообще для станков — это идеальный вариант.

Фреза — единое целое?

Помимо различий в форме, фрезы также подразделяются на цельные и сборные модели. Первый вариант производится из одной заготовки. Чтобы избежать излишних трат дорогостоящего материала, из одного бруска делается множество маленьких фрез. Поэтому такой подход значительно снижает стоимость изделия.

Также встречаются сборные модели. Как понятно из названия, фреза изготавливается по отдельности, а затем все компоненты соединяются друг с другом. Чаще всего корпус изготавливается из дешёвых видов стали, в то время как зубья производятся из твёрдых материалов (чаще всего — это сплавы). Конечно, возрастает стоимость конструкции, но благодаря такому устройству, можно без труда заменить один компонент на другой.

Фрезы из свёрл (хочется сэкономить))))

Тема в общем то обсуждалась, но довольно так скудненько. Хотелось бы сэкономить на фрезах как тут

Там мастер сверлом производит паз и шип, без проблем, ни чё никуда не вырывается, где то даже одной рукой работает. При чём на видео он сам говорит что это сверло переточенное под фрезу, ну ни фига себе, это же экономия раз эдак в 10, удивлён почему форумчане до сих пор не разобрали это по косточкам. А если найти на блошином рынке свёрла советские то можно изготовить себе дорогих фрез, там же я кстати видел спиральные фрезы по металлу советские.

Так вот, как же их перетачивать? Нужно заточить только режущую часть, или ленточки тоже надо обработать?

Вот нашёл у себя в Воронеже организация предлагает фрезы из свёрл ( na_63mm_chetjre_zuba_r6m5_gost_1702571.html)

( s_tsilindricheskim_hvostovikom_i_tsentrovjm_otvers tiem.html)

( uba_s_tsilindricheskimhvostovikom.html)

Ну и самое главное как эти эксперименты могут повредить моей новой 3612с? а то экономия может получиться ещё та Хотя человек на видео привёл нам аргументы которые крайне сложно будет опровергнуть то есть изготовленное на наших глазах соединение

Особенности работы

Работа со шлифовальными насадками, подразумевает ряд особенностей. Например, нужно помнить, что электродрель является инструментом краткосрочной работы, а шлифовка – процесс длительный. Обработка больших поверхностей может занимать несколько часов. Поэтому, время от времени, инструмент надо выключать для остывания

При работе, основная нагрузка ложится на руки работающего, поэтому важно делать перерывы в работе для отдыха. Большое значение имеет контроль правильности закрепления инструмента в патроне дрели и качество его затяжки

Во избежание поломки инструмента и получения травм, необходимо постоянно следить за целостностью инструмента. Если на поверхности рабочего органа появились трещины, надрывы, надломы, то дрель необходимо как можно быстрее выключить и заменить рабочую поверхность.

Техника безопасности

Как и любые другие виды работ, работа со шлифовальными насадками на дрель требует соблюдения мер техники безопасности. В первую очередь, нужно соблюдать правила техники безопасности при работе с электроинструментом. Самые основные из них указываются заводом-изготовителем в паспорте дрели. Кроме этого, нужно соблюдать правила техники безопасности при проведении строительных и отделочных работ. Используются следующие средства защиты:

Защита органов зрения – защитные очки, щитки, маски.
Органы дыхания – использование тканевых масок или респираторов.
Руки и кожные покровы – применение спецодежды и рукавиц или перчаток.

При работе с вращающимися частями также необходимо следить за тем, чтобы не было болтающейся или свисающей одежды, которая может попасть в зону работы.

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Сверчок, насадка на дрель фрезерная, угловая… Что еще нужно хозяину?

Оказывается, что дрелью допускается не только создавать отверстия, но и выполнять многие другие операции. Рассмотрим подробнее, какие бывают приспособления для дрели и для чего они предназначаются.

Все насадки, эксплуатируемые вместе с дрелью, условно разделяются по типу хвостовика:

Цилиндрический – подходит к стандартному трехкулачковому патрону;
Резьбовой – закрепляется на шпиндели с помощью резьбы;
Переходники – позволяют применять с дрелью насадки от болгарки (УШМ).

Следующий признак классификации – это действия, для которых предназначаются приспособления:

Зачистка поверхностей;
Шлифовка деталей;
Полировка изделий;
Резка материалов;
Размешивание растворов;
Закручивание и выкручивание.

Отдельной группой выделяются стойки, параллельные упоры и направляющие, позволяющие выполнять точное сверление деталей разнообразной конфигурации под любым углом.

Гибкий вал – расширение функциональности для дрели

Хорошим дополнением для дрели служит гибкий вал, упрощающий выполнение таких работ, как сверление, шлифовка, гравировка и прочие. Устройство легко закрепляется в патроне одним концом, а на другой стороне имеется рукоятка с муфтой, предназначенной для фиксации различных насадок. Применение вала позволяет производить обработку изделий там, куда невозможно подобраться из-за большого корпуса электродрели. При использовании насадки не устает рука, а значит, работать можно дольше и точнее.

Популярные модели гибких валов:

Гибкий вал приобретается отдельно или с ним в комплекте идут несколько насадок – приобретая такой набор, можно сэкономить, попробовать различные насадки в работе, а потом покупать лишь нужные расходные материалы.

Шлифовка и полировка поверхностей с помощью дрели

Для дрели существуют специальные насадки для шлифования – опорные тарелки со штырем в центре. Выпускаются диаметром до 125 мм и бывают различной конструкции:

Жесткие с липучкой, на которую прикрепляется наждачная бумага;
Мягкие из резины с зажимным винтом, использующие простую абразивную шкурку и способные обрабатывать волнистые поверхности;
Комбинированные с хвостовиком, имеющим два положения: жесткую блокировку и возможность изменять наклон в зависимости от положения инструмента.

В паре с дрелью для шлифовки пластмассы, дерева или металла могут применяться насадки в форме лепесткового диска. Оснастки представляют собой радиально размещенные листы шлифовального материала с разной зернистостью – для окончательного или чернового прохода.

Насадка на дрель для удаления налета, ржавчины или полировки изготовливаются подобной конструкции. Отличие заключается в рабочих поверхностях – это может быть войлок или стальная щетка.

Другие интересные насадки на дрель

Резка металла насадкой на дрель «Сверчок». Насадка на дрель, превращающая ее в вырубные ножницы, незаменима при разрезании профнастила, жести или металлочерепицы. «Сверчок» выполняет как линейные, так и фигурные резы железа толщиной до 1,6 мм, а алюминия и меди – до 2 мм, при этом края не мнутся и не выходят острыми. У насадки есть съемная ручка для удерживания инструмента двумя руками. Рабочая часть имеет две режущие головки, ширина высекаемого ими металла не превышает 5 мм.
Угловая насадка на дрель — это сменная головка, устанавливаемая на обычную дрель и позволяющая сверлить отверстия или заворачивать винты в затрудненных для доступа местах. Приспособление представляет собой редуктор в металлическом корпусе, изменяющий угол вращения на 90°. Дополнительная рукоятка, в зависимости от модели, может быть поворотной, а также закрепляться в двух или трех положениях.
Домашним мастерам, увлекающимся изготовлением мебели, пригодится фрезерная насадка на дрель– компактная приставка, позволяющая делать пазы в столярных изделиях. Устройство оснащено регулировочными винтами и возможностью стационарного закрепления. После установки насадки-фрезера на шейку электродрели, по сути получается два варианта: настольная фреза и ручной фрезер.

Дрель вполне можно назвать универсальным инструментом, хотя изначально она предназначалась только для сверления. Многообразные дополнения для дрели значительно расширяют сферы её применения

Приспособление для заточки сверл

Для работы по дереву

Обработка деревянных заготовок не вызывает таких трудностей, как работа с металлом. С помощью фрез для дрели по дереву можно осуществлять и черновую, и чистовую обработку заготовок. Для ручного инструмента применяются фрезы, у которых хвостовик имеет диаметр 8 или 12 мм. При обработке различных материалов из древесины используются разные виды фрез. Виды фрез по дереву:

Калёвочные. Применяются для скругления углов.
Дисковые. Служат для вырезания различных пазов и канавок.
Галтельные — для создания полукруглых канавок.
V-образные. Используются для вырезания пазов на плоских поверхностях.
Шиповые — для выполнения пазов типа ласточкин хвост.
Кромочные — для обработки краёв изделий.
Цилиндрические — для обработки плоских поверхностей.
Торцевые — для производства углублений и выемок.
Конусные — снимают фаски с кромок.
Свёрла, предназначенные для выполнения отверстий в дереве.

Для выполнения различных технологических операций подбирается необходимый вид инструмента. При работе с режущим инструментом нужно соблюдать правила техники безопасности. В процессе обработки отлетают кусочки обрабатываемого материала, возможны и поломки режущего инструмента. В целях безопасности надо одевать защитные очки и перчатки.

Originally posted 2018-07-04 08:34:07.

Сборка токарного приспособления

Схема простейшего токарного станочка.

Способ сборки будет таким:

Основой агрегата будет 3-фазный электромотор. Поэтому питание его должно быть трехфазным, иначе в доме будет постоянно выбивать автоматический предохранитель.
Частота оборотов движка – не больше 1500/мин.

Обратите внимание! Разные виды приводов подключаются различно: «треугольником» либо «звездой».Главная сложность при этом – правильный выбор конденсатора. Его емкость должна соответствовать мощности движка

Наденьте на вал мотора планшайбу для объемных деталей и съемный аналог – для мелких. Вторую сторону узла зафиксируйте уголком. На планшайбах расположены особые пики, на них заготовки насаживаются молотком.
Далее заготовку отцентрируйте и закрепите контршайбами. Самодельный по дереву станок готов.

Работа на станке

На фото- производство детали.

Включите станок и подставьте первый резец (обычная стамеска). Он снимет первоначальный слой (1-3 мм).
После грубой обработки, заготовка будет толще, чем нужно на 1 мм. Снимите остаточный слой чистовым резцом, который придаст изделию окончательную форму.

Размеры заготовок можно контролировать микрометром либо шаблоном.Контуры и вырезы можно делать острой стороной стамески, а шлифовку осуществлять чистовым резцом.

Выглаживать детали можно и наждачной шкуркой. Полировать же древесной стружкой, зажав ее в кулаке и подводя к заготовке.

Работа по дереву

Инструмент представляет собой хвостовик для закрепления в патроне и резак, который выполняется из специальной стали. Изначально фрезу затачивают под определённую операцию. Оснастка выполнена со строгой точностью, чтобы исключить люфт. Заточку и сталь по твердости подбирают под характеристику обрабатываемого материала.

Для насадки на дрель используют только концевые фрезы, имеющие хвостовик. Для длительной работы без заточки лучше выбирать фрезы для фанеры. Их нельзя заточить самостоятельно.

Фреза по дереву для дрели различается по типу обработки:

калёвки – скругляют углы;
V-образные – делают выборку в теле заготовки;
дисковые и фальцевые – создают пазы;
галтельные – внутренний паз на кромке;
ласточкин хвост — соединительные узлы для шип-паз;
кромочные – обрабатывают края плоскостей.

Как сделать своими руками?

Для тех, кто намерен хорошо изучить чужую полезную практику, приобщиться к усовершенствованиям и изобретениям, попробовать, насколько хороши в практической деятельности самодельные приспособления для фрезера, ниже приводится несколько видеороликов от отечественных Кулибиных.

Список открывающихся перед домашним мастером полезных приспособлений.

Параллельный упор – его можно просто приобрести и установить на краю верстака (если он достаточно ровный) или детали. К нему можно прибавить деревянный брусок. Однако работать с таким устройством нужно предельно внимательно, ибо он придает элемент неустойчивости. Имея в распоряжении параллельный упор, можно надежно фиксировать при обработке деталь, чтобы обрабатывать кромки и пазы

Особенность каждого творческого человека – в умении своевременно сориентироваться, усвоить уже сделанные наработки или создать при необходимости свои. Не всегда есть возможности приобрести необходимое для работы (по финансовым причинам или из-за отсутствия в продаже). Тут и приходит на помощь чей-то полезный опыт или собственная находчивость и смекалка. Всемирное информационное пространство значительно облегчило эту задачу.

Все о приспособлениях для фрезера смотрите в видео.

Другие насадки

Дрель может работать не только с деревом, но и с бетоном. Так, например, специальная коронка позволяет проделывать широкие отверстия в твердом составе. Применение коронки по бетону может потребоваться во время строительства или ремонтных работ, поэтому возможность использовать привычную дрель будет как нельзя кстати.

Коронка по бетону для дрели

Подобные инструменты применяют при необходимости проложить канал для коммуникаций:

проводов электрической сети;
газовых труб;
телефонных и интернет кабелей.

Как видно, простая насадка может превратить обыкновенную дрель в многофункциональный станок. Легкость использования и компактность устройства делают его более привлекательным, чем сложное в управлении и дорогостоящее профильное оборудование.
