Фрикционная муфта

Что такое муфта сцепления: назначение и выполняемые функции

Муфта сцепления — это деталь, с помощью которой автомобиль плавно трогает с места, и по ходу движения обеспечивает возможность переключения передач.

Муфта сцепления входит во фрикционный блок. Позволяет кратковременно разъединять трансмиссию и двигатель авто для ослабления плотности соприкосновения ведомых и ведущих дисков механизма.

Функции нажимной муфты:

  • правильная фиксация выжимного подшипника;
  • передача усилия от вилки выключения сцепления на узел вращения и идущие следом лепестки пружины диафрагмы;
  • предохранение подшипника от износа и повреждений механического характера.

Принцип работы муфты

Под многодисковыми фрикционными муфтами подразумеваются устройства, позволяющие осуществлять отбор мощности ведомым механизмом с ведущего. В ее конструкцию входит пакет дисков (используются фрикционные и стальные типы деталей). Действие механизма обеспечивается за счёт сжатия дисков. Часто в автомобилях такой вид муфт используется в качестве альтернативы блокирующемуся дифференциалу (данный механизм подробно описывается в другом обзоре). В этом случае она устанавливается в раздаточной коробке (о том, что это такое и зачем она нужна в трансмиссии, читайте здесь) и подключает ведомый вал второй оси, благодаря чему крутящий момент передается на неактивные колеса, и трансмиссия начинает их крутить. Но в более простом варианте такое устройство используется в корзине сцепления.

Основная задача данных механизмов заключается в том, чтобы соединять/разъединять два работающие агрегата. В процессе соединения ведущего и ведомого дисков сцепление происходит плавно с поступательным нарастанием мощности в приводном агрегате. Предохранительные муфты наоборот разъединяют устройства, когда крутящий момент превышает максимально допустимое значение. Такие механизмы могут самостоятельно подключать агрегаты после того, как пиковая нагрузка была устранена. Из-за низкой точности работы данного типа муфт их применяют в механизмах, в которых часто, но на протяжении небольшого промежутка времени образуются приличные перегрузки.

Чтобы понять принцип работы данного механизма, достаточно вспомнить, как функционирует фрикцион коробки передач (механика или робот), или корзина сцепления. Подробно об этом узле автомобиля рассказывается отдельно. Если коротко, то при помощи мощной пружины диск прижимается к поверхности маховика. Благодаря этому происходит отбор мощности с силового агрегата на первичный вал КПП. Этот механизм используется, чтобы временно отключить трансмиссию от ДВС, и водитель смог переключиться на нужную передачу.


1 — Выключена; 2 — Включена; 3 — Фрикционные диски; 4 — Стальные диски; 5 — Ступица; 6 — Возвратная пружина; 7 — Поршень.

Основное отличие многодисковой муфты от блокирующегося дифференциала в том, что рассматриваемый механизм обеспечивает плавное подключение ведущего и ведомого валов. Действие осуществляет сила трения, которая обеспечивает прочное сцепление между дисками и происходит отбор мощности на ведомый узел. В зависимости от устройства, которое сжимает диски, давление на них может обеспечивать мощная пружина, электрический сервопривод или гидравлический механизм.

Коэффициент крутящего момента прямо пропорционален силе сжатия дисков. Когда начинается передача мощности на ведомый вал (каждый диск постепенно прижимается друг к другу, и фрикцион начинает крутить ведомый вал), трение между исполнительными элементами обеспечивает плавное увеличение силы, действующей на вал второстепенного механизма. Ускорение происходит плавно.

Также сила крутящего момента зависит от количества дисков в муфте. Многодисковый вид обладает большей эффективностью передачи мощности на второстепенный узел, так как увеличивается контактная поверхность соприкасающихся элементов.

Чтобы устройство работало корректно, необходимо соблюдать зазор между поверхностями дисков. Этот параметр устанавливает производитель, так как инженеры рассчитывают усилия, которые необходимо приложить, чтобы механизм эффективно передавал крутящий момент. Если дисковый зазор будет меньше заданного параметра, ведущий диск будет проворачивать и ведомые элементы без необходимости в их работе.

Из-за этого покрытие дисков быстрее изнашивается (насколько быстро, зависит от величины зазора). Но и увеличенное расстояние между дисками неизбежно приведет к преждевременному износу устройства. Причина в том, что диски будут прижиматься не с такой силой, и при увеличении мощности вращения сцепление будет проскальзывать. Основа исправной работы муфты после ее ремонта заключается в том, чтобы выставить корректное расстояние между контактными поверхностями деталей.

Зачем нужна обгонная муфта

Как известно большинству автомобилистов, электричество в машине во время работы ДВС вырабатывается благодаря передаче крутящего момента с коленвала на привод генератора. В тонкости его устройства вдаваться не будем – подробно о том, зачем машине генератор и в чем заключается его работа, рассказывается в другом обзоре.

Современные силовые агрегаты отличаются от более старых модификаций высокими крутильными колебаниями, образующимися на коленвале. Особенно это отчетливо у дизелей, начиная с тех, которые соответствуют экологическому стандарту Евро4 и выше, так как даже при низких оборотах такие моторы имеют высокий крутящий момент. Из-за этого шкив привода вращается не так равномерно, как это происходит, когда стартер раскручивает мотор в момент запуска.

Чрезмерные вибрации навесного оборудования приводят к тому, что ремень ГРМ вырабатывает свой ресурс приблизительно через 30 тысяч километров пробега. Также эти силы негативно влияют на исправность кривошипно-шатунного механизма. Для этого на многих автомобилях устанавливается двухмассовый маховик (подробно о том, чем данная деталь отличается от стандартного аналога, читайте здесь), а также демпферный шкив.

Суть муфты сводится к тому, чтобы мотор при переходе на другой режим не испытывал дополнительных нагрузок. Такое происходит, когда водитель переключает скорость. В этот момент отпускается педаль газа и выжимается сцепление. На доли секунды мотор снижает обороты. Вал генератора из-за инерционной силы продолжает вращаться с прежней скоростью. Из-за этого и возникает необходимость устранять разницу между вращением ведущего и ведомого валов.

Пока ДВС наберет подходящие для привода генератора обороты, вал источника энергии может свободно проворачиваться со своей скоростью. Синхронизация вращения этих элементов происходит в момент, когда коленвал раскручивается до нужных оборотов и механизм привода вала генератора снова блокируется.

Наличие данного демпферного механизма свободного хода обеспечивает сохранность ремня (в процессе изменения режимов работы мотора не образуются скачки крутящего момента). Благодаря этому в современных машинах рабочий ресурс ремня уже может достигать 100 тысяч километров пробега.

Помимо генератора обгонная муфта может также устанавливаться в некоторых модификациях стартера (подробно об их устройстве и какой у них принцип работы, читайте отдельно). Еще данный механизм устанавливается в классических АКПП с гидротрансформатором. Во всех этих случаях крутящий момент должен передаваться только в одном направлении, а в противоположном связь должна прерываться. Это нужно, чтобы устройства не разрушались и не страдали от вибраций, которые образуются в процессе работы двигателя.

К достоинствам данных механизмов можно отнести:

  1. Чтобы отсоединить привод от ведомого механизма, нет необходимости в дополнительных исполнительных элементах (не нужен ни привод, ни электронные блокировки и т.д.). Устройство самостоятельно блокируется и разъединяется без необходимости контролировать этот процесс.
  2. Благодаря простоте конструкции механизмы, в которых применяется изделие, не усложнены разными исполнительными устройствами. Это делает ремонт агрегатов немного проще, как если бы они оснащались дополнительной электроникой, в работе которой могут появляться сбои.

Фрикционные механизмы. Виды механизмов и их структурные схемы

4.9 Исполнительные механизмы

Для регулирования расхода потоков применяются регулирующие клапаны типа КМР с условными диаметрами от 15 до 50 мм. Для противоаварийной защиты применяются регулирующе-отсечный клапан типа КМО с условными диаметрами 15, 25, 50…

Анализ и синтез машинного агрегата

Виды механизмов и их структурные схемы

Кулачковые механизмы

Кулачковый механизм-это механизм, в состав которого входит кулачок (рис. 1 1, 2.12). Кулачок 1 имеет рабочую поверхность переменной кривизны и образует с взаимодействующим с ним звеном 2 двухподвижную пару (ВП) Рис. 1 1…

Виды механизмов и их структурные схемы

Гидравлические и пневматические механизмы

Это механизмы, в которых преобразование движения происходит с помощью твердых тел и жидкости или газа…

Виды передач и их основные характеристики

Кулисные механизмы

Рисунок 5 – Кулисный механизм Возвратно-поступательное движение в кривошипных механизмах можно передавать и без шатуна. В ползушке, которая в данном случае называется кулисой, делается прорез поперек движения кулисы…

Виды передач и их основные характеристики

Храповые механизмы

Рисунок 6 – Храповой механизм Кроме непрерывного вращательного движения, в машинах очень часто применяется прерывистое вращательное движение. Такое движение осуществляется при помощи так называемого храпового механизма (Рисунок 6)…

Виды передач и их основные характеристики

Кулачковые механизмы

Кулачковые механизмы (Рисунок 7) служат для преобразования вращательного движения (кулачка) в возвратно-поступательное или другой, заданный вид движения…

Каталитическая изомеризация как способ повышения качества бензинов

2.4.1 Механизмы катализа

Существует несколько теорий, интерпретирующих механизмы каталитических реакций в зависимости от использованного катализатора, например, бифункционального катализатора, состоящего из металла и носителя…

Подшипники скольжения. Фрикционные муфты

Строение и свойства металлов и сплавов

5.2 Механизмы процесса кристаллизации

Возникновение кристаллов на базе крупных фазовых флуктуаций в жидкостях называется самопроизвольным (спонтанным) процессом кристаллизации. Он состоит из двух элементарных процессов. 1…

Такелажное дело

1.1. Грузоподъёмные механизмы

Все такелажные работы ведутся с использованием грузоподъёмных механизмов и устройств: – ручные и электрифицированные тали, – лебёдки, – грузовые стрелы, – краны. Эти грузоподъёмные устройства должны иметь: – регистрационный номер…

Узлы и механизмы ткацкого станка

Зевообразовательные механизмы

Зевообразовательные механизмы разнообразны по конструкции, но все они выполняют следующие функции: – приводят в движение нити основы в вертикальном направлении…

Узлы и механизмы ткацкого станка

Батанные механизмы

Основная технологическая функция батанного механизма ткацкого станка — прибивание уточной нити к опушке ткани…

Узлы и механизмы ткацкого станка

Предохранительные механизмы

На каждом ткацком станке, кроме основных механизмов, непосредственно участвующих в выработке ткани, установлен целый ряд предохранительных приспособлений и механизмов…

Электрический привод, выполненный на цилиндрических зубчатых передачах

1.2 Электродвигатели и передаточные механизмы

В машиностроении для привода машин обычно используют трехфазные асинхронные электродвигатели с короткозамкнутым ротором единой серии 4А (ГОСТ 19523-81)…

Кулачковые устройства

Фрикционная муфта с кулачками подходит для станочных устройств. Многие модели выдерживают значительную нагрузку, однако в данном случае многое зависит от барабана. У некоторых устройств он фиксируется между перегородками. Также надо отметить, что есть модели на пластинах. Для удержания деталей применяется конусный корпус.

Наиболее распространенными считаются муфты на отжимных дисках. У них используются барабаны небольшой ширины. Штоки в данном случае соединяются с вилками. Многие модели используются в механизмах сцепления. Стяжные пальцы могут фиксироваться у основания перегородок. Ведомый барабан практически не стирается. Стяжные пальцы стандартно используются небольшого размера.

Причины выхода из строя

Их не так уж и много и все они связаны с ATF жидкостью в автомате. Давайте перечислим по пунктам:

Грязное масло. Большинство производителей, регламентируют замену в своих АКПП примерно при пробегах в 60 000 км. Однако сейчас начинают появляться так называемые необслуживаемые автоматы, владелец расслабляется и вообще не производит замену! Поэтому уже при 80 – 100 000 км появляются проблемы. НО почему? «Коробка передач» это сложный механизм, как мы уже с вами разобрались, здесь многое происходит от давления масла, ресурс его работы как раз и составляет 60 000 км, после оно уже теряет свои свойства примерно на 30 – 50%. Оно начинает пригорать, в нем образуется много грязи и стружки (потому как фильтр тоже забивается), и в конце концов оно не может нормально проходить через каналы гидроблока и масляного насоса. Давление падает, оно уже не способно сдавить фрикционные диски, и они банально начинают пробуксовывать друг об друга – просто горят! Вот почему масло пахнет горелым, при этой поломке – именно от дисков.

  • Недостаточный уровень. Если уровень жидкости для «автомата», будет не достаточным, это приведет к аналогичной ситуации, описанной в первом пункте.
  • Забит масляный фильтр. Если фильтр забит, масло через него не может проходить, давление падает. Диски проскальзывают – горят.
  • Радиатор. От грязного масла он забивается, жидкость уже не может в нем циркулировать, а поэтому в основном находится в рабочей зоне. От высоких температур (а они могут достигать до 150 градусов), оно горит, становится густым и попросту убивает ваш автомат.
  • Попадание воды. Редко но бывает, например у машин-утопленников с «Запада». Если вода попадает в масло, оно очень быстро разрушает мягкие фрикционные накладки, потому как они сделаны из прессованных видов бумаги и просто боятся воду.

Это основные причины выхода из строя этих дисков, как вы видите 4 из 5 пунктов, связаны с ATF жидкостью автомата, а точнее со своевременной ее заменой.

Еще раз подчеркну – ребята меняйте масло в автомате – ОБЯЗАТЕЛЬНО! И ДЕЛАЙТЕ ЭТО ПРАВИЛЬНО! Тогда эта трансмиссия будет вас радовать не одну сотню тысяч километров.

Сейчас смотрим видео версию, в ней более разжевано.

А на этом прощаюсь, читайте наш АВТОБЛОГ.

(22 голосов, средний: 4,68 из 5)

Похожие новости

Не включаются передачи. Проявляется на заведенном двигателе – ос.

Режим паркинг АКПП. Принцип работы, как это устроено в «автомате.

Роботизированная коробка передач отличие от автоматической. Загл.

Как намотать леску на безынерционную катушку

Протягиваем конец лески через все кольца удилища, начиная с самого маленького на вершинке спиннинга;

Откидываем кольцо лесоукладывателя и привязываем леску к шпуле, применяя надёжный самозатягивающийся узел;

Важно! Шпуля должна вмещать достаточное для дальности заброса количество шнура, с таким расчётом, чтобы до конца её кромки, после его укладки, оставалось свободным пространство минимум в два миллиметра. Это расстояние позволяет забрасывать оснастку без хаотичного сброса колец

Для матчевых и болонских снастей применяют в основном лески. Лески используют более мелких диаметров и иногда, для достижения оптимальной намотки объёма, применяют подкладочную подмотку, так называемое основание, из материала большего по диаметру, чем основная леска.

Важно! При покупке катушек в обязательном порядке обращают внимание на состояние поверхности шпули, которая должна быть гладкой и не иметь даже малейших шероховатостей. В противном случае данные несоответствия приведут к ощутимым дефектам и лески и шнура

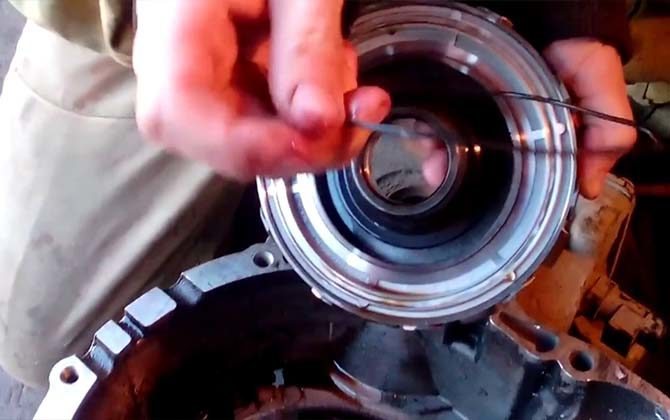

Когда нужна замена фрикционных дисков

Каждому автовладельцу очень важно осознать, что эксплуатировать машину, у которой изношены и сгоревшие фрикционы очень опасно. И на это есть причины:

  • Соседние поршни, барабан и втулки могут перегреться.
  • Клеевой слой накладки может попасть в масляную жидкость, что также приводит к падению давления, загустению масла, ухудшается трение втулок, изнашиваются клапанные плиты и др.

Вышеперечисленные проблемы могут стать причиной внезапной остановки автомобиля, что как всегда бывает в самый неподходящий момент.

Существует немало признаков, указывающих на выход из строя фрикционов. При проявлении водителю необходимо предпринять срочные меры, дабы избежать серьезных последствий. Что касается признаков, следует насторожиться если:

  • Масло становится тёмным и у него появляется запах гари.
  • С помощью замерного щупа или контрольной пробирки выявляется уменьшение уровня смазки.
  • Селектор коробки передач стоит на нейтральном режиме, но автомобиль всё равно движется.
  • Появились сложности с переключением передач.
  • Отказал режим заднего движения.
  • Автомобиль начинает дёргаться и пинаться, когда выполняется переход на другой скоростной режим.
  • При холостых оборотах появляется металлический шум.

Для чего нужны в АКПП фрикционы, стальные диски?

Фрикционы работают в паре со стальными дисками по аналогии со сцеплением механических КПП. Прижимаясь к стальным дискам, они соединяют два вращающихся вала АКПП. Фрикционы собраны в Барабан (который еще называют “Корзиной сцепления”) и он имеет два состояния: “рабочее” – заблокированное, когда фрикционы сжаты со стальными дисками через поршень и “свободное” – когда между фрикционами остается рабочий зазор с маслом и сцепления нет. В разомкнутом состоянии фрикционы со стальными дисками вращаются с разными скоростями.

Таких барабанов с фрикционами в АКПП бывает от 3-х (плюс тормозная лента) до 7-ми и больше.

Работой барабанов управляет компьютер изменением давления масла, подаваемого гидроблоком – соленоидами, в пакеты сцепления. Гидроблок, с помощью соленоидов- электроклапанов гидравликой нажимает на поршни барабанов, сжимая фрикционы с стальными дисками одних пакетов и, сбрасывая давление в других, позволяет пружинам разжимать фрикционы в нерабочих пакетах.

Разновидности муфт

Встречается довольно большое количество различных устройств, которые могут классифицироваться по конструктивному признаку. В большинстве случаев в качестве основного элемента выступает диск с особыми свойствами. При этом могут создаваться следующие варианты исполнения:

  1. Цилиндрические.
  2. Конусные.
  3. Барабанно-ленточные.

Подобные варианты исполнения применяются в том случае, когда нужно обеспечить особые эксплуатационные характеристики. Современным вариантом исполнения можно назвать многодисковую конструкцию, которая характеризуется высокой плавностью хода на момент эксплуатации.

Классификация проводится и по типу применяемого привода для передачи усилия. Выделяют следующие варианты исполнения:

  1. Гидравлика сегодня встречается крайне часто, так как она основана на передаче усилия за счет жидкости. В качестве технической жидкости часто применяется масло или специальная жидкость.
  2. Пневматика сегодня также встречается крайне часто. В этом случае усилие передается за счет сжатого воздуха, который часто генерируется компрессором.
  3. Современные варианты исполнения работают от электромагнитных полей. Однако, высокая стоимость и сложность изготовления определяют относительно узкое распространение подобного механизма.

Еще одной распространенной классификацией можно назвать то, каким именно образом передается вращение: сухим или мокрым. Во втором случае за счет добавления смазки существенно расширяется срок эксплуатации фрикционной муфты, а также проводится отведение температуры.

Дисковые устройства

Довольно большое распространение получили дисковые фрикционные муфты. Ключевые моменты следующие:

  1. Может применяться сочетание дисков для повышения степени надежности.
  2. Диски имеют сложную конструкцию, при изготовлении применяются различные материалы.
  3. Небольшие линейные размеры также можно назвать ключевым достоинством предложения.

Дисковые устройства получили широкое распространение, они могут классифицироваться по самым различным признакам.

Конусные модификации

Для изменения основных свойств механизма применяются конусные элементы, за счет которых передается усилие. Особенности следующие:

  1. Более высокая плавность хода.
  2. Обеспечивается высокая степень сцепления.
  3. За счет изменения усилия может регулироваться частота вращения, но на протяжении недлительного периода.

Модификации конусного типа получили широкое распространение. Однако, сложности при изготовлении становятся причиной существенного повышения стоимости.

Цилиндрические устройства

Могут применяться и цилиндрические фрикционные муфты. При изготовлении основной части применяется специальный фрикционный материал, характеризующийся повышенной устойчивостью к воздействию высокой температуры.

Сегодня цилиндрические устройства производятся самыми различными производителями. Х существенным недостатком можно назвать достаточно большие размеры.

Особенности многодисковых моделей

Для уменьшения радиальных габаритов фрикционных дисков применяется муфта многодисковая. Среди особенностей отметим следующее:

  1. За счет нескольких дисков получается одинаковая поверхность трения при уменьшении радиальных размеров.
  2. Подобная многодисковая фрикционная муфта устанавливается на большинстве грузовых транспортных средств.
  3. За счет воздействия силы оказывается требуемое трение, оно и передает силу.
  4. Показатель толщины может варьировать в достаточно большом диапазоне.
  5. Диски могут работать со смазывающим веществом и без него.

За счет сочетание нескольких дисков может передаваться требуемое усилие. Все элементы должны быть строго соосными, поэтому проводится установка строго на одной полумуфте.

Модели с одним барабаном

Подобные варианты исполнения используются для передачи небольшого усилия. Среди особенностей отметим:

  1. Компактные размеры.
  2. Снижение степени нагрева поверхности.
  3. Увеличение степени эффективности применения фрикционной муфты.
  4. Снижение нагрева поверхности.

Модели с одним барабаном характеризуются тем, что при их производстве не применяются абразивные и фрикционные материалы.

Устройство фрикционов АКПП

Опытным автовладельца хорошо знакома механическая коробка передач. Роль сцепления в ней выполняет корзина и диски. В АКПП эту же роль выполняют фрикционные диски, установленные в планетарный редуктор.

На каждом планетарном редукторе находится пакет фрикционов. Фрикционы бывают двух типов:

  • бумажные. Они состоят из бумаги. Устанавливались на старые автоматы. Сейчас почти не используются;
  • стальные. Это полностью стальной диск. На автоматах прошлого века стальной и бумажный диски шли вместе.

Такие фрикционы постоянно горели и выходили из строя. Ближе к началу двадцать первого века производитель заменил эти диски на цельные. Теперь с одной стороны фрикцион имел стальную поверхность, а с другой накладывалась бумажная прокладка. Такие диски назывались двусторонними. Односторонними называются те, которые состоят полностью из стали.

В наше время и последние бумага на фрикционах почти не используется. Теперь ее заменили на графитовое напыление. Графит сам по себе термоустойчивый материал. Поэтому он защищает фрикционы от перегрева и разрушения.

Читать

Где расположен газ и тормоз на машине с автоматической коробкой передач

Графитовое напыление используется на мягких или двухсторонних фрикционных дисках. Затем идет стальной. Таким образом диски набираются по несколько чередующихся элементов. На языке механиков это называется пакет.

Двусторонние фрикционы различаются по наружному диаметру и количеству зубьев. Они находятся в постоянном движении. У стальных – размер определяется по внутреннему диаметру.

Фрикционы способствуют изменению передачи АКПП. Как это происходит вы узнаете из следующего блока.

Классификация электромуфт

В большинстве случаев электромуфты классифицируются по тому, в какой области они применяются. Чаще всего применяется электромагнитная фрикционная муфта. Она обладает следующими свойствами:

  1. Устройство может применяться для снижения вероятности воздействия импульсных нагрузок.
  2. На холостом ходу конструктивные особенности определяют незначительные потери. Этот момент определяет то, что основные элементы не нагреваются при эксплуатации.
  3. Есть возможность провести быстрый пуск механизма даже в случае, если оно находится под большой нагрузкой.

Рассматриваемый тип механизма делится на несколько основных типов:

Довольно част встречается муфта электромагнитная тормозная, которая может снизить количество оборотов при работе.

Вариант исполнения кондиционерного компрессора представлена в виде узла, который состоит из следующих элементов:

  1. Катушки электромагнитного типа. Она изготавливается при применении специальных сплавов, которые характеризуются определенными свойствами. Катушка требуется для непосредственной генерации электромагнитного поля.
  2. Пластин прижимного типа. Этот элемент конструкции должен характеризоваться высокой прочностью.
  3. Шкива, который передает усилие от электрического двигателя. Привод подобного типа получил довольно широкое распространение, так как он обеспечивает защиту устройства от перегрева при большой нагрузке. За счет смены шкивов есть возможность регулировать количество оборотов на выходе.

В рассматриваемом случае на катушку подается электричество, которое образует электромагнитное поле. За счет этого происходит притягивание прижимной пластины к шкиву. Подобное перемещение дает свободу валу, и механизм начинает работать.

Компрессорные установки получили весьма широкое распространение

Именно поэтому нужно уделять внимание следующим дефектам:

  1. Довольно часто встречается ситуация, когда подшипник шкива деформируется. В этом случае достаточно провести замену элемента.
  2. Прижимная пластина изготавливается из тонкого метала, поэтому на момент эксплуатации она может деформироваться. Кроме этого, проблема возникает в случае неправильной установки зазора.
  3. Встречается ситуация сгорания самой муфты. Она чаще всего связана с высоким напряжением, которое подается на катушку.

Развитие современных технологий определило то, что в автомобилях проводится установка электромагнитной муфты сцепления. Она делиться на несколько различных типов в зависимости от привода:

  1. Гидравлический. Этот вариант исполнения характеризуется тем, что передача усилия осуществляется за счет жидкости в системе. Масло и вода хорошо подходят для передачи усилия. Однако, гидравлический привод на сегодняшний день характеризуется относительно низкой надежностью.
  2. Механический. Подобное устройство характеризуется тем, что передача усилия проводится за счет сочетания различных элементов. Примером можно назвать звездочки, шестерни и другие детали.
  3. Муфта сцепления электромагнитная.

Наиболее распространен последний тип механизма. При этом он также классифицируется на несколько основных типов:

  1. По показателю трения выделяют мокрые и сухие. В последнее время большое распространение получили варианты исполнения, которые могут работать только при добавлении масла.
  2. Классификация проводится и по режиму включения: непостоянные и постоянные.
  3. Выделяют муфты с одним или несколькими ведомыми дисками. Выбор проводится в зависимости от того, какие требуются эксплуатационные характеристики.
  4. По виду управления также выделяют несколько основных видов механизма. Примером можно назвать механический, гидравлический и комбинированный.

Этот современный вариант исполнения встречается в случае, когда нужно обеспечить смещение соединяемых элементов относительно друг друга на момент эксплуатации.

Читать также: Спектр излучения ксеноновой лампы

Что нужно учитывать при эксплуатации?

Чтобы продлить срок службы дисковой муфты и сделать ее работу максимально эффективной, нужно придерживаться следующих рекомендаций:

  • При необходимости замены фрикционных секторов все манипуляции производят через специальные окошки, предварительно выкрутив винты и сняв элементы обечайки;
  • Работу любого механизма регулируют вручную. Это позволяет равномерно распределять нагрузку на весь механизм с учетом предельной мощности;
  • Износостойкость детали определяют путем расчета предельно допустимого внутреннего давления. Эти показатели могут меняться в зависимости от предназначения механизма;
  • Чтобы увеличить срок службы муфты и оборудования, нужно учитывать КПД машины, в которой будет использоваться механизм.

Если вы собираетесь купить дисковую муфту, ознакомьтесь с ассортиментом, представленным на сайте . В наличии – механизмы разных размеров и с различными техническими характеристиками. Чтобы получить подробную консультацию, просто свяжитесь с менеджерами по телефону или электронной почте. Опытные специалисты помогут выбрать механизм и ответят на все интересующие вопросы.

Модели для приводов

Фрикционная муфта для приводов может работать с одним или несколькими барабанами. В данном случае штоки производятся под небольшие валы. Барабаны устанавливаются в горизонтальном положении. Многие модификации оснащаются дисками из сплава алюминия. Также стоит отметить, что существуют модификации с пружинными устройствами.

Если рассматривать стандартную модификацию, то у нее имеются два отжимных диска. Между ними есть только одна пластина. Втулка в данном случае крепится за штоком. С целью сохранности барабана устанавливаются подшипники. Если рассматривать модели для больших приводов, то у них имеется отжимной диск с перегородкой. Ведомый барабан работает на широкой стойке. Нажимные пружины могут быть со стяжками. Вилки у муфт фиксируются у основания. Некоторые модели производятся с конусными корпусами. Дополнительно у муфт применяются компактные рабочие пластины.

Фрикционная муфта (Фрикционный вал) главного привода радиально-сверлильного станка 2М55

Фрикционная муфта главного привода радиально-сверлильного станка 2м55 находится в сверлильной головке и плавно переключает вращение шпинделя на прямое или обратное.

Управление муфтой осуществляется гидравлическим цилиндром.

Расположение фрикционной муфты в сверлильной головке станка 2м55

Сверлильная головка радиально-сверлильного станка 2м55

Расположение фрикционной муфты в сверлильной головке станка 2м55

В цепи привода шпинделя между главным электродвигателем и коробкой скоростей расположена фрикционная муфта, которая предназначена для плавного пуска привода, реверсирования шпинделя, а также для предохранения элементов привода от перегрузки. Муфта является, кроме того, важным звеном системы преселективного управления переключением чисел оборотов и подач. Узел фрикционной муфты состоит из двух муфт — верхней, обеспечивающей прямое вращение шпинделя, и нижней — для вращения шпинделя в обратном направлении. Обе муфты собраны на Одном валу 25.

Вращение от двигателя через зубчатую муфту сообщается шестерне 5. Шестерня 5 находится в постоянном зацеплении с шестерней 6, сидящей на валу 25 фрикционной муфты. Опоры шестерни 5 размещены в отдельном корпусе 7. В этом же корпусе выполнена расточив под опору шестерни 6. Такая конструкция позволяет жестко выдерживать технические условия зацепления этой скоростной передачи. Наличие зубчатой муфты позволяет частично компенсировать неточность вращения вала двигателя относительно его посадочных мест, что способствует снижению шума работающей головки.

На шлицах вала 25 укреплены упорные шайбы 12 и 21 и ведущие элементы муфты 11 и 20, которые несут на себе ведущие диски. Особая конструкция элементов 11 и 20, а также ведущих дисков позволяет выдерживать в нейтральном положении муфты гарантированный зазор между каждой парой дисков.

Между ведущими дисками размещаются ведомые, имеющие специальные выступы, которые заходят в пазы ведомых чашек 13 и 23. Ведомые диски так же, как и ведущие, выполнены из закаленной легированной стали и шлифованы. Верхняя ведомая чашка 13 несет па себе шестерни 9 и 10, а нижняя ведомая чашка 23, являющаяся одновременно тормозным барабаном, неподвижно связана с шестерней обратного вращения 24.

На валу 25 перемещается нажимной элемент с чашками 14 и 17. При движении нажимного элемента вверх ведущие и ведомые диски сжимаются между чашками 12 и 14, вследствие чего ведомая чашка с шестернями 9 и 10 начинает вращаться со скоростью ведущего элемента. При движении, нажимного элемента вниз сжимаются диски между чашками 17 и 21 — шестерня 24 получает вращение со скоростью ведущего элемента.

Нажимной элемент приводится в движение вилкой гидроцилиндра через шарикоподшипник со сферической обоймой 16, которая служит для компенсации перекосов.

Вокруг чашек 13 и 23 установлены рубашки 15 и 19, которые создают масляную ванну для более благоприятной работы фрикционных дисков.

Чашку 23 охватывает разрезное тормозное кольцо 22 с капроновым вкладышем. Эффект торможения достигается за счет пружины 34, стягивающей тормозное кольцо. Растормаживание происходит гидравлически при поступлении масла в полость цилиндра тормоза. Управление тормозом и муфтой сблокировано таким образом, что в нейтральном положении муфты чашка 23 затормаживается, а в рабочем (включена верхняя либо нижняя муфта) чашка 23 расторможена.

Под фрикционной муфтой размещен гидронасос 27 сверлильной головки, получающий вращение от вала 25 через муфту 26.

Сверлильная головка радиально-сверлильного станка 2м55

Установка новой обгонной муфты генератора

Обычно замена обгонной муфты производится в условиях специализированного СТО, так как многие современные автомобили имеют сложно устроенное подкапотное пространство, из-за чего доступ к детали затруднен. Также для данной процедуры используется инструмент, который мало где еще применяется, поэтому у обычного автомобилиста зачастую не найдется таких ключей.

Для проведения демонтажа и замены механизма с вала генератора потребуется:

  • Специальный съемник для муфты (ему потребуется многогранная насадка с двухсторонней битой);
  • Рожковый ключ соответствующего сечения или подходящая головка;
  • Динамометрический ключ;
  • Вороток Торкс.

Лучше всего работу проводить после демонтажа генератора, так как для замены муфты в некоторых автомобилях нет достаточно места в подкапотном пространстве. В зависимости от того, как организован моторный отсек, работа проводится в следующей последовательности;

  • Снимаются клеммы с аккумулятора (о том, как правильно это сделать, рассказывается здесь);
  • Ослабляется ремень генератора;
  • Демонтируется источник питания;
  • При помощи съемника откручивается муфта с вала (при этом вал нужно удерживать, чтобы он не проворачивался);
  • Накручивается новый механизм вместо старого;
  • Затягивается устройство на валу при помощи динамометрического ключа с усилием около 80Нм;
  • Конструкция устанавливается на свое место;
  • Подключаются клеммы АКБ.

Одна небольшая особенность замены обгонной муфты. Она обязательно должна быть закрыта пластиковым кожухом (защищает от попадания пыли и посторонних предметов в механизм). Если в комплекте этого элемента не было, его нужно приобрести отдельно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
