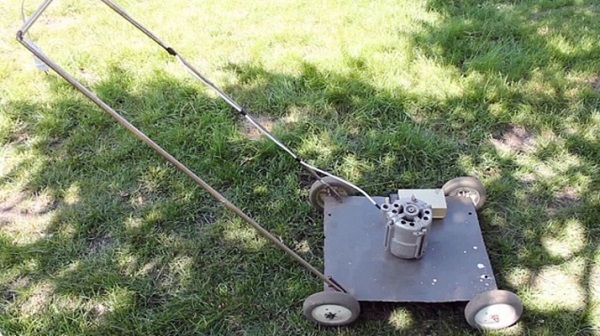

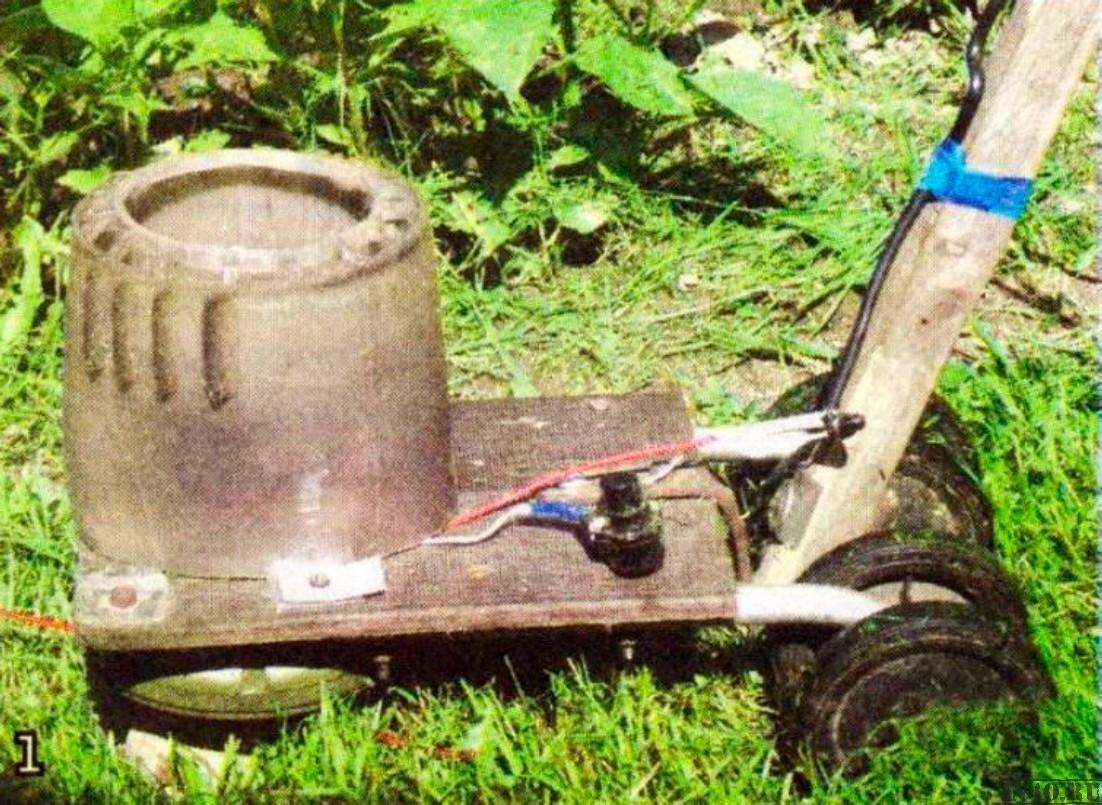

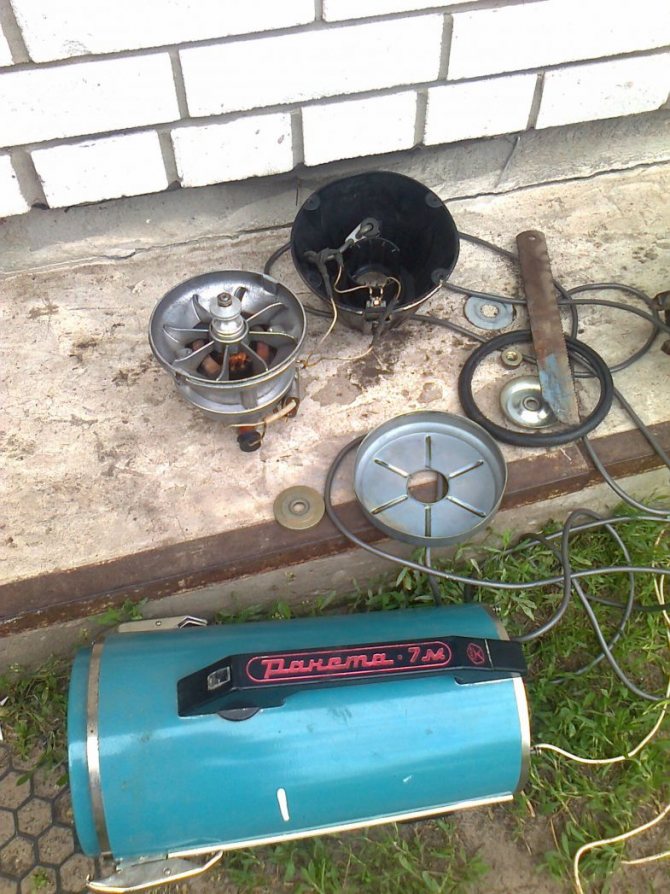

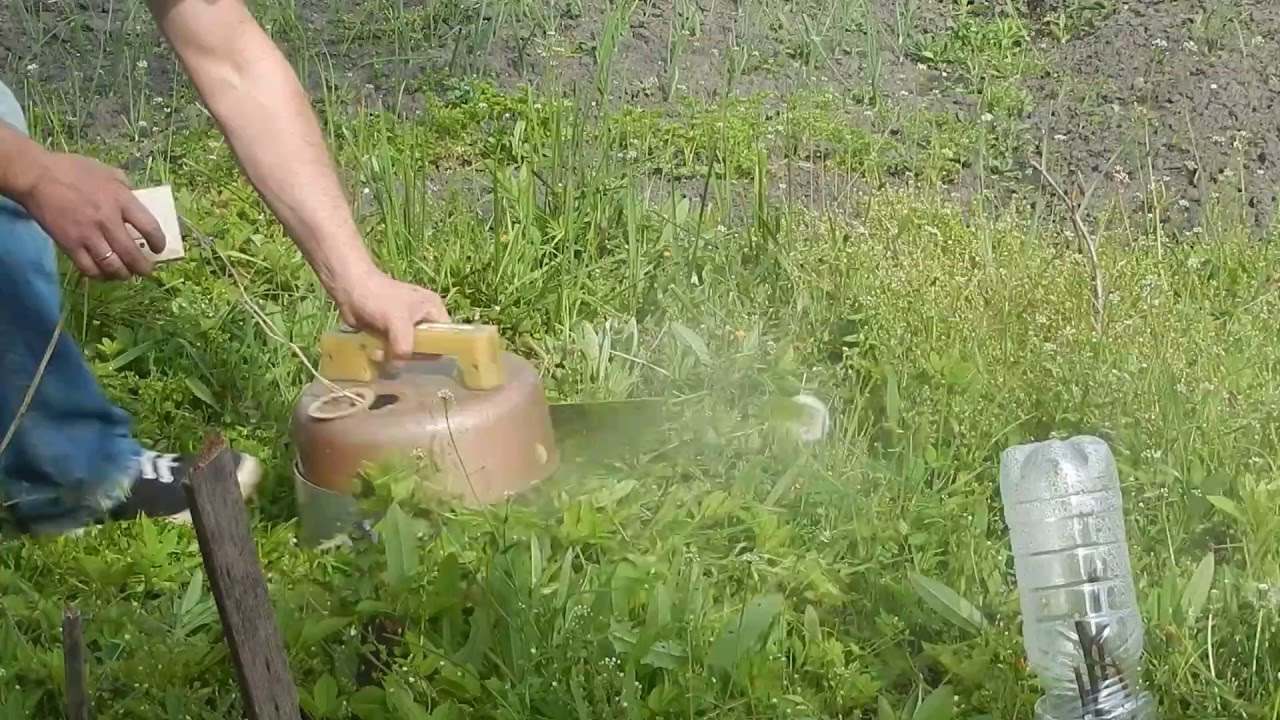

На основе пылесоса
Необходимые детали здесь это:
- колёса больших диаметров (создают плавное свободное движение);
- сварочная техника;
- два стальных листа;
- пила/ножовка.
Инструкция по выполнению:
- Из указанных листов вырезается площадка. На ней разместится двигателя от старого пылесоса. Двигатель сосредоточится своим валом в нижней области. Для двигателя также нужен оборонительный кожух. Толщина кожуха – 1,2 мм. В нём делаются отверстия на 4 мм больше вала. Двигатель позиционируется от земли на 3-4 см, иначе агрегат поломается в процессе работы.
- На двигательный вал ставится металлический диск.
- Нож готовится в нескольких копиях. Из металлического листа вырезается диск диаметром 3,8 – 4 см. Диск надевается на валовое дисковое окончание и приваривается к нему.
Ширина захвата – 25 см максимум.
Плюсы самодельной модели:
- Экономия средств.
- Экологичность.
Минусы:
- Нельзя контролировать высоту ножа.
- Слабый уровень безопасности.
- Высокая вероятность поломки.
Указанные минусы устранить не сложно
Здесь важно обладать необходимыми навыками
Необходимые детали для сборки самодельной газонокосилки
Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:
- приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
- каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
- защитного кожуха;
- ручки, позволяющей управлять устройством во время уборки травы;
- ножей;
- от двух до четырех колес;
- электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
- шнура питания с вилкой;
- травосборника.
Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.
Выбор подходящего электродвигателя
В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:
- из пылесоса;
- из триммера;
- из старой стиральной машинки;
- из болгарки.
Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.
Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.
Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.
Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.
Необходимые материалы для изготовления других элементов конструкции
Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.
Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.
- В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
- Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
- В форме диска.
Чертежи ножей представлены на фотографии ниже.
Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.
При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.
Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.
Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.
Общие сведения
Если сравнивать заводские модели газонокосилок с изготовленными собственноручно то, понятное дело, первые выигрывают по все параметрам. Они имеют повышенный функционал, в который входит переключение скоростей, регулировка положения ножей, меньшая шумность тоже не может не радовать. И главное – сертификат качества и гарантийный талон, с которым вы сможете обратиться в сервисный центр при возникновении неполадки.
Механическую газонокосилку изготовленную собственноручно можно усовершенствовать при желании и необходимости. К агрегату можно приделать ручку с регулировкой длины, страховочный бампер, емкость для сбора скошенной травы, установку для изменения высоты ножей.
Некоторые «очумелые ручки» умудряются совместить агрегат с велосипедом. В этом деле главное фантазия и правильно растущие руки, тогда все получится.
Комплектация газонокосилки
Чтобы изготовить электрическую газонокосилку можно взять мотор от любого прибора, которым вы уже не пользуетесь в силу разных причин. Двигатели небольших аппаратов, которыми вы пользовались в быту, не могут выдерживать большие нагрузки, а они будут при кошении травы. Они быстро перегреваются и выходят из строя, а чинить их уже не имеет смысла. Может показаться, что моторы от пылесосов способны справляться с такой работой, но на деле это не так, они тоже слабоваты для этого. Чтобы обеспечить бесперебойную длительную работу газонокосилки вам понадобится мотор мощью 1 кВт/ч.
Нож для агрегата по скашиванию травы обязательно должны быть выточены их прочной и толстой стали. Можно сделать единым элементом или в виде нескольких закрепленных по центру. Также, для работы подойдет диск заточенный собственноручно. Это самый безопасный и долговечный вариант.
Ручку для газонокосилки можно взять от старой коляски или тачки
Также, для упрощения задачи, можно взять каркас от детской коляски или тележки, важно чтобы детали были целыми без следов коррозии. Если у вас под рукой не найдется чего-то подобного, каркас можно изготовить из металлических труб
Кроме того, для того чтобы смастерить агрегат вам понадобится шнур электропитания, желательно длинный. Колеса должны быть небольшого диаметра, с высотой до середины не меньше 10 см, для того чтобы можно было беспрепятственно передвигаться по участку.
Для ножей обязателен защитный чехол, который фиксируют вокруг резаков. Его можно смастерить их металлического листа либо подобрать уже готовый по размеру. Установка чехла обязательна с целью соблюдения техники безопасности человека управляющего газонокосилкой, а также для защиты самых резаков от камней.
Как сделать газонокосилку своими руками
Устройство
Чтобы собственноручно сделать газонокосилку для травы, требуется иметь в наличии определенный набор элементов. Главным из них станет электрический двигатель от любого устройства, которое на данный момент не используют по разным причинам. Моторы от маленьких электроприборов вряд ли смогут выдерживать ощутимые нагрузки, которые 100% появятся при скашивании травы. Они чересчур быстро перегреваются и даже ломаются, а производить их ремонт попросту нет смысла.
Более того, нам потребуется каркас из металла, на который будут прикреплены все элементы устройства
Важно, чтобы на нем не осталось следов коррозионного воздействия, а все части были в целом виде и не имели повреждений. Если нет возможности отыскать подходящий каркас, то можно сделать его своими руками из металлических труб
Кроме того, для собственноручного изготовления газонокосилки нужен шнур электропитания, как можно длиннее. Но это будет лишь в том случае, если вам интересен вариант самодельной электрической косилки. Более того, нужны колеса с малым диаметром. Для передвижения без препятствий самоходной косилки по всей площадки участки хватит и радиуса колес не меньше 0.1 метра. Еще нужен будет специализированный защитный чехол, который будет закреплен вокруг резаков.
Его можно изготовить из листа металла или выбрать по размеру готовое решение, которое идеально подходит. Кроме того, нужен защитный чехол, который будет в полной мере обеспечивать человеческую безопасность при управлении газонокосилки. Более того, он будет беречь резаки от камней. В зависимости от тех особенностей конструкции, которые вам требуются, к газонокосилке можно добавить и иные элементы. К примеру, травосборник даст возможность не оставлять скошенную траву на всей территории, а собирать ее в особую емкость. Она может быть пластиковой, тканевой или комбинированной.
Решения из ткани довольно легкие и компактные, но их нужно время от времени стирать. Когда в сетке начинают забиваться ячейки, то получается своеобразная воздушная пробка, что может стать вполне реальной причиной перегревания электромотора. Аналоги из пластика делают с использованием материалов высокого качества.
Если в них случайно попадет необычный предмет, то это никоим образом не нарушит функционирование устройства. Емкость из пластика несложно очищать. Комбинированные варианты чаще всего поставляют с дорогостоящими типами газонокосилок, из-за чего будут обладать достоинствами обеих типов емкостей. Еще устройство может быть укомплектовано элементами триммера бензинового типа, а еси вам интересует косилка с бензобаком или ее делают из триммера.
Подготовительный этап
Более того, очень важным этапом в подготовке до того, как изготовить электрическую газонокосилку своими руками, будет создание схемы чертежей для будущей конструкции. Это поможет вам соблюсти правильное размещение всех компонентов для будущей конструкции и изготовить правильный по форме каркас, который будет способен выдерживать массу всех элементов и будет выглядеть красиво в точки зрения эстетики. Кроме того, у указанному списку можно добавить всевозможные элементы такие как переходник или цепь, если самоходное устройство для скашивания травы будет выполнен из бензопилы или дрели.
Материалы и инструменты
Устройство собирают из таких компонентов:
- Электромотор. Требуется агрегат помощнее, так что желательно раздобыть старый пылесос советского производства. Например, марки «Буран» или «Ракета», оснащаемых электродвигателями мощностью 300 Вт и более.
- Текстолит. Пластина из этого материала используется в качестве несущей основы для установки мотора с ножом и колес. Размер — примерно 260х180 мм, толщина — 10 мм. Выбор в пользу текстолита объясняется его диэлектрическими свойствами — его применение снижает вероятность поражения электротоком. За неимением текстолита используют стальной лист толщиной в 3 – 4 мм, а еще лучше — большую сковороду, миску или днище от кастрюли или выварки. Такая основа имеет снизу борта, не позволяющие срезанной траве разлетаться во все стороны.
- Колеса. Используются колеса от тачки, складской тележки или детской коляски. Если коляска имеется в сборе, можно позаимствовать шасси целиком — тогда лишь останется закрепить на нем несущую основу с двигателем.
- П-образная ручка. Шасси от коляски ручкой уже оснащено, в остальных случаях ее можно изготовить из пластиковой трубы, металлической тонкостенной трубки или деревянных реек. На металлической ручке в том месте, где за нее берется пользователь, нужно закрепить резиновую накладку, например, из поливочного шланга, которая за счет диэлектрических свойств снизит вероятность поражения электротоком.
- Кнопка включения. Рекомендуется использовать самовозвратную кнопку, то есть такую, которая при отсутствии усилия со стороны пользователя автоматически переключается в положение «выключено». С ней газонокосилка получится максимально безопасной: если пользователь, оступившись, упадет или в какой-нибудь иной внештатной ситуации аппарат сразу выключится и нож остановится.
- Пластиковая бутылка либо жестяной лист толщиной 1 мм. Эти материалы понадобятся для изготовления кожухов, защищающих двигатель и элементы электроники от пыли и кусочков травы.
- Стальной уголок. При использовании металлической несущей основы из уголка делают раму для двигателя.
Понадобится и провод с вилкой. Вот что от него требуется:
- гибкость: ею обладают провода с медными жилами;
- наличие 3-й жилы для заземления;
- длина, позволяющая достигать дальнего угла газона.
Колеса или шасси подбирают с учетом двух факторов:
- Диаметр: чем он больше, тем меньше усилий потребуется для перемещения газонокосилки. Но при этом нужно так сконструировать аппарат, чтобы нож располагался в 5 – 6 см от земли. При такой высоте срез выполняется ровно и газон выглядит аккуратно.
- Число колес.
Обычно рассматривают два варианта:
- два колеса: при таком исполнении косилкой легко маневрировать, так что становятся доступными узкие и труднопроходимые участки. Но сложно постоянно держать нож в горизонтальном положении.
- три колеса: не столь маневренный вариант, но зато устойчивый: нож постоянно расположен горизонтально. Третье колесо устанавливают сзади. Удобно, если оно поворачивается вокруг вертикальной оси.
При отсутствии готовых колес их вырезают электролобзиком из пластика или дерева.
Инструменты нужно подготовить такие:
- сварочный инвертор с электродами;
- болгарка с дисками для резки металла;
- дрель с набором сверл по металлу;
- электролобзик (если нет готовых колес);
- паяльник;
- отвертки и гаечные ключи;
- плоскогубцы;
- молоток;
- керн, чертилка;
- рулетка, линейка;
Для разметочных работ пригодится мел или маркер.

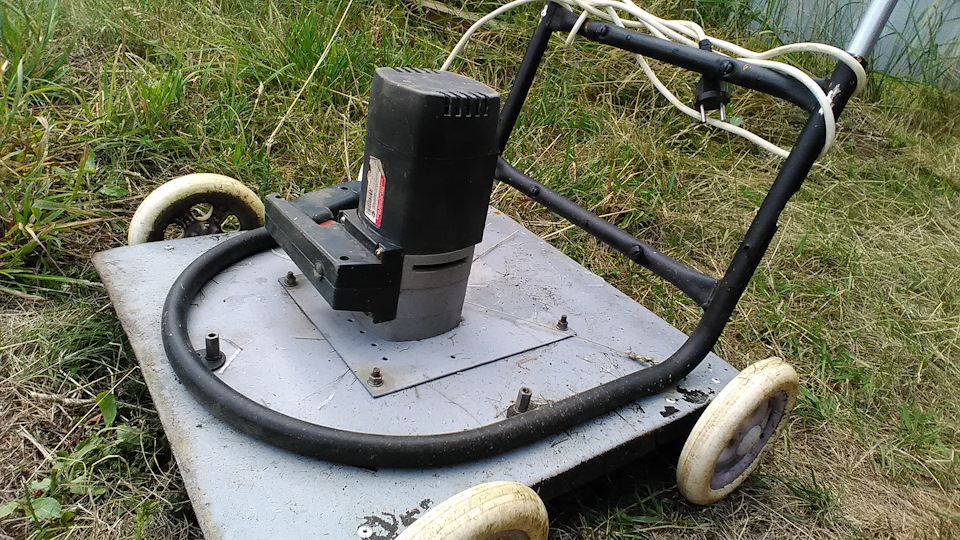

Из болгарки
Болгарка прекрасно подходит для устройства газонокосилки, ведь это практически универсальный инструмент, который можно превратить даже в электропилу, в сверлильный или фрезерный станок. Чтобы удобно и прочно укрепить болгарку на основании будущей самодельной газонокосилки, нужно взять толстый металл или распилить пополам диск колеса легковой автомашины. Если будет использоваться сваренный коробок из толстого металла, лучше предусмотреть также защиту по бокам, чтобы срезаемая трава не летела по всем сторонам.
Корпус газонокосилки с бортами безопасности Источник svoimirukami.lesstroy.net
Когда каркас будет готов, нужно приварить к нему ручку. Одним из вариантов её изготовления является использование тонкой металлической трубы, которую прикрепляют на основание посередине, ближе к краю. Для удобства управления она должна располагаться рядом с близлежащей к косильщику стороной. Болгарку нужно усовершенствовать, накрутив на рабочую часть удлинённую гайку с резьбой. После этого электроинструмент потребуется укрепить так, чтобы он «смотрел» вниз, в землю. Перед этим надо прорезать отверстие посередине корпуса так, чтобы в него могла войти крутящаяся часть болгарки вплоть до ограждающего кожуха. Последним этапом будет прикрепление снизу на болгарку режущей части (ножа) и установка колёс. Можно приварить по одному или по два с каждой стороны.
Газонокосилка для снега
Установив отвал, легко сделать снегоуборщик из газонокосилки. Но она должна быть самоходной. При этом механизм двигается за счет привода двигателя, а снежок сгребается прикрепленной впереди лопатой. Удобное решение для тех, кто не хочет уродовать свой инструмент. Крупные изменения в конструкцию косилки вноситься не будут.
Самый неудачный механизм для переделки в снегоуборщик – бензиновая газонокосилка. Вал ее двигателя направлен вниз, что существенно снижает варианты конструкции будущего аппарата. Набок такой двигатель положить не удастся, перетечет масло, заклинит движок.
Необходимые материалы и инструменты, чтоб сделать снегоуборочную машину своими руками
Изготовим отвал из металлического профиля 20 на 20 мм и листа гладкого кровельного железа. Из инструментов потребуются: болгарка, сварочный аппарат, дрель, заклепочник и другие ручные инструменты.
Дополнительные работы
Чтобы сделать переднюю съемную решетку, используется стальная проволока и мягкая полоса (40х4 мм). К функциям этой детали специалисты относят:
- защиту мотора от повреждения (при обрыве режущего элемента);
- предотвращение соскальзывания ножа с вала мотора;
- фиксацию травы для быстрого и легкого скашивания.
Схема подключения коллекторного электродвигателя стиральной машины.
Решетка изготавливается так, чтобы она могла обеспечить зазор от ножей в 1 см спереди и по 2 см снизу и сверху. Режущий элемент вырезается из стальной полосы (длина 400 мм, размеры 4х30 мм). Полоса приваривается к трубе, внутренний диаметр которой должен совпадать с диаметром вала мотора. В трубе нарезается 2 отверстия (под болты М6). Затем нож затачивается и балансируется. Для этого потребуется вывесить режущий элемент за ось. Лишний металл удаляется.
Так как работающий нож обладает большой инерцией, при дисбалансе наблюдается вибрация. Значительная инерция необходима при попадании под режущий элемент толстого сучка дерева. Если диаметр сучка 5-8 мм, тогда газонокосилка будет работать без проблем.
Чтобы зафиксировать нож на валу мотора, используют контргайки и гроверные шайбы. Из-за низкой мощности силового агрегата режущий элемент заклинит, мотор остановится. Для защиты последнего устройства предусмотрен термовыключатель.
Для изготовления ручки управления газонокосилкой используется водопроводная полдюймовая труба. Форма и параметры зависят от комплекции оператора. Ручка крепится к раме болтами. На ней устанавливаются крючки для наматывания кабеля.
В процессе эксплуатации аппарата рекомендуется следить, чтобы кабель не попал под режущий элемент. В противном случае оператор будет поражен током. Чтобы защитить пользователя от подобной ситуации, рекомендуется установить на ручку резиновые наконечники (дополнительная электрощита).

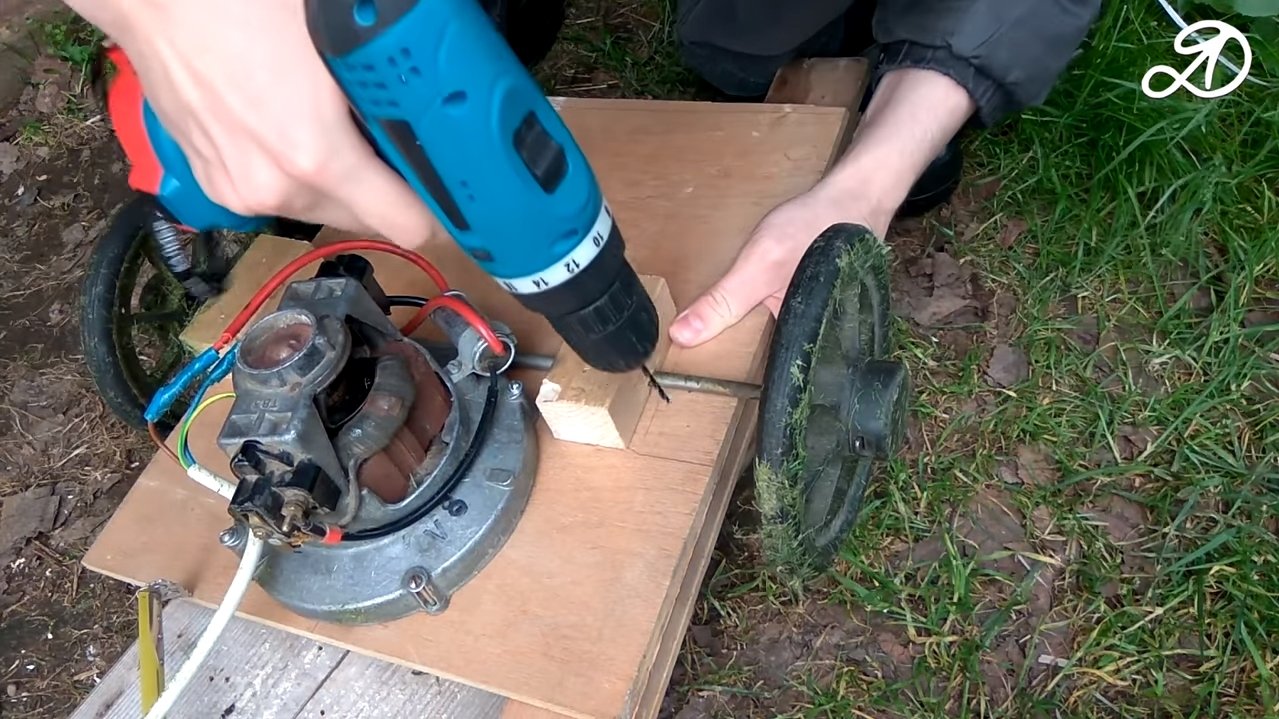

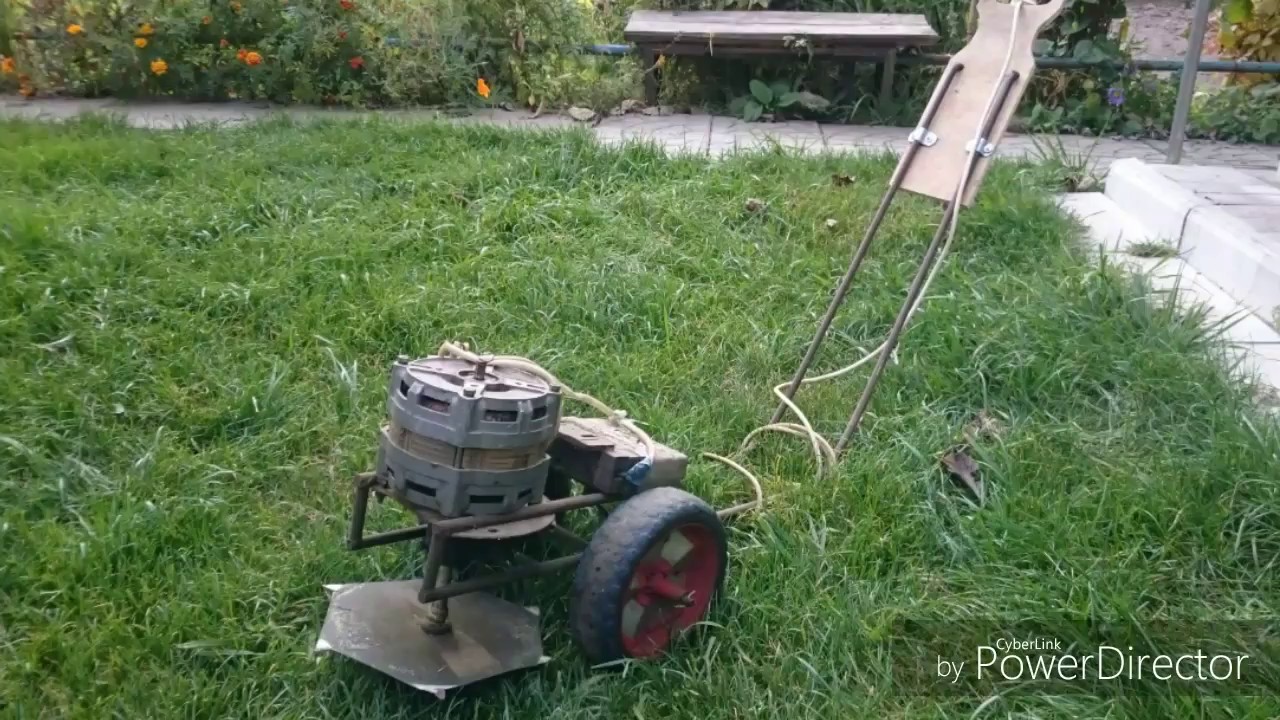

Из стиральной машины
В первую очередь стоит отметить, что для создания газонокосилки вы можете использовать электродвигатели однофазного направления именно от стиральных машин. Что касается колес то прекрасно подойдут и от старых детских колясок. Также вам понадобятся трубы водопроводного направления и уголки, изготовленные из стального материала.
Важно помнить о том, что для привода самого ножа будущей газонокосилки необходимо выбрать хороший подходящий и качественный двигатель электрического характера. Но и здесь вам на помощь вам придет стиральная машинка, так как ее двигатель великолепно подходит
На видео косилка из стиральной машины своими руками.
