Гидравлический дровокол своими руками. Видео и чертежи

Использование топора

Прежде всего вам стоит подготовить рабочее место и инструмент. В качестве постамента для чурбаков обычно используют так называемую колоду, бревно большего размера, высотой примерно в пол метра. Такая подставка будет устойчиво стоять на земле, а на нее уже легко можно будет водрузить подходящий чурбак аналогичного или меньшего диаметра.


Проведение работ по заготовке леса

По выбору подставки есть некоторые рекомендации от экспертов:

  • Выбирать следует часть бревна от крупного дерева с плотной древесиной, например, дуба. Плотная древесина не позволит ее сразу же расколоть при попадании топора, что неминуемо произойдет.
  • Желательно, чтобы на колоде присутствовало большое количество сучков. Сучки делают древесину внутри дерева еще более плотной.
  • Длинные и крепкие сучки можно не спиливать, за них удобно будет держать колоду-подставку при перестановке с места на место.

Удачная колода позволит вам наколоть весь лес на аккуратные, небольшие полешки. Небольшие поленья сохнут лучше, они хорошо горят и удобно располагаются в печи, а при сгорании не оставляют больших углей. Именно поэтому чурбаки и раскалывают на небольшие части.


Удобная подставка для расколки чурбаков

Установленный на подставку небольшой чурбак раскалывается от удара специального топора-колуна. Обычный топор вам также потребуется, чтобы удалять с бревен сучки. Считается, что лучше всего в работе кованые колуны, хотя они не так сильно уступают по своим характеристикам литым вариантам. Хорошие колуны должны быть закаленными. Проверить это достаточно просто, необходимо щелкнуть по нему и послушать звук. Звонкий говорит о том, что инструмент хороший, а глухой подтверждает недостаточное качество.

Длина топора-колуна и его вес, а также форма ручки подбирается индивидуально. Критерий очень простой, должно быть удобно держать инструмент в руках, уверенная хватка позволит длительное время качественно работать, ведь колоть нам предстоит огромное количество чурбаков самого разного размера.


Варианты колунов с деревянной и пластиковой ручкой

Оптимальным для колки считается чурбак с диаметром в 12-15 сантиметров, поскольку из него получится 4 отличных полена. Большие и крепкие чурбаки разбиваются так же колуном, при этом для расщепления древесины применяются колья из дерева или железа. Опытные дровосеки могут колоть дрова одним простым топором, не прибегая к различным ухищрениям.

Полезно знать: Какие дрова лучше для топки печи, советы по выбору породы дерева

Для новичков они могут дать следующие рекомендации:

Чтобы примериться к удару, следует отойти от чурбака на расстояние вытянутых прямых рук. Отсюда будет проще попасть в необходимое место чурбака, при этом не сломать топорище и не нанести себе травму. Ноги следует установить на ширине плеч, и расслабить колени, чтобы можно было пружинить, увеличивая силу удара топора

Затем колун поднимаете перед собой и резким движением опускаете вниз на чурбак.
Обратите внимание на торцевые трещины гладких чурбаков без сучьев, их следует использовать для упрощения работы, попадая в них топором. Если кусок бревна имеет сучья, старайтесь колоть мимо них

При невозможности игнорировать сучки, выбирайте самые толстые и колите вдоль них.
Если после удара топор застрял, можно стукнуть по его обуху кувалдой, или поднять колун вместе с чурбаком, перевернуть и ударить обухом по колоде. При этом второй вариант требует определенной физической подготовки, поскольку даже махать топором не так-то просто, а здесь нужно поднять его вместе с куском бревна.
Большие чурбаки неудобно раскалывать пополам, поэтому стоит откалывать от их краев поленья нужного размера. После того, как вы достаточно обтесали чурбак, рубите его пополам.
Колка дров достаточно тяжелое занятие, поэтому если объем леса большой, распределите работу на несколько дней. Не стоит продолжать орудовать топором, когда руки уже налились свинцом, и толком контролировать его движения не могут. Кстати, планомерная физическая работа на протяжении некоторого времени позволит вам подтянуть свою форму и общий тонус организма.
Древесина отлично колется в морозный день.


Оригинальный способ раскалывания большого чурбака

По мере проведения колки дров, вы непременно получите необходимый опыт, раскалывая чурбак на плахи и более мелкие части. После того, как вы расколите весь лес, его следует поместить для сушки в подготовленный дровяник.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный механизм немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у него большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого механизма основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина должна быть достаточно мощной, чтобы удерживать плечо механизма в горизонтальном положении. То есть здесь должен быть баланс между массой колуна с грузом и силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм. В сжатом состоянии, когда консоль находиться горизонтально, пружина будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

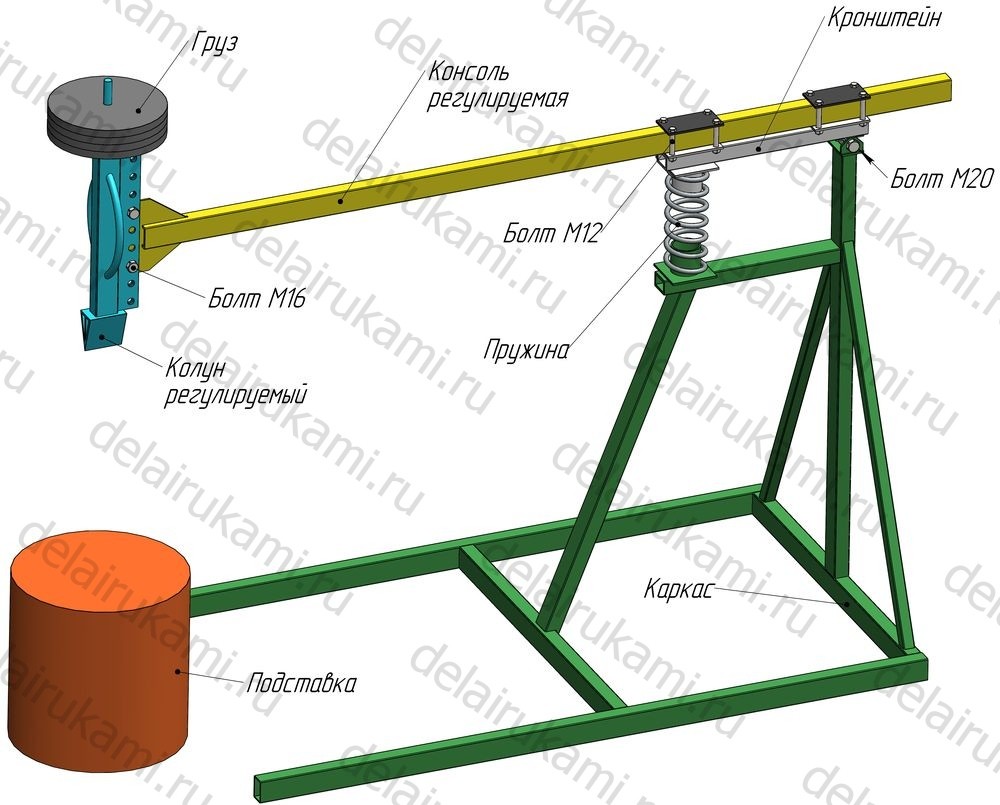

Общий вид колуна.

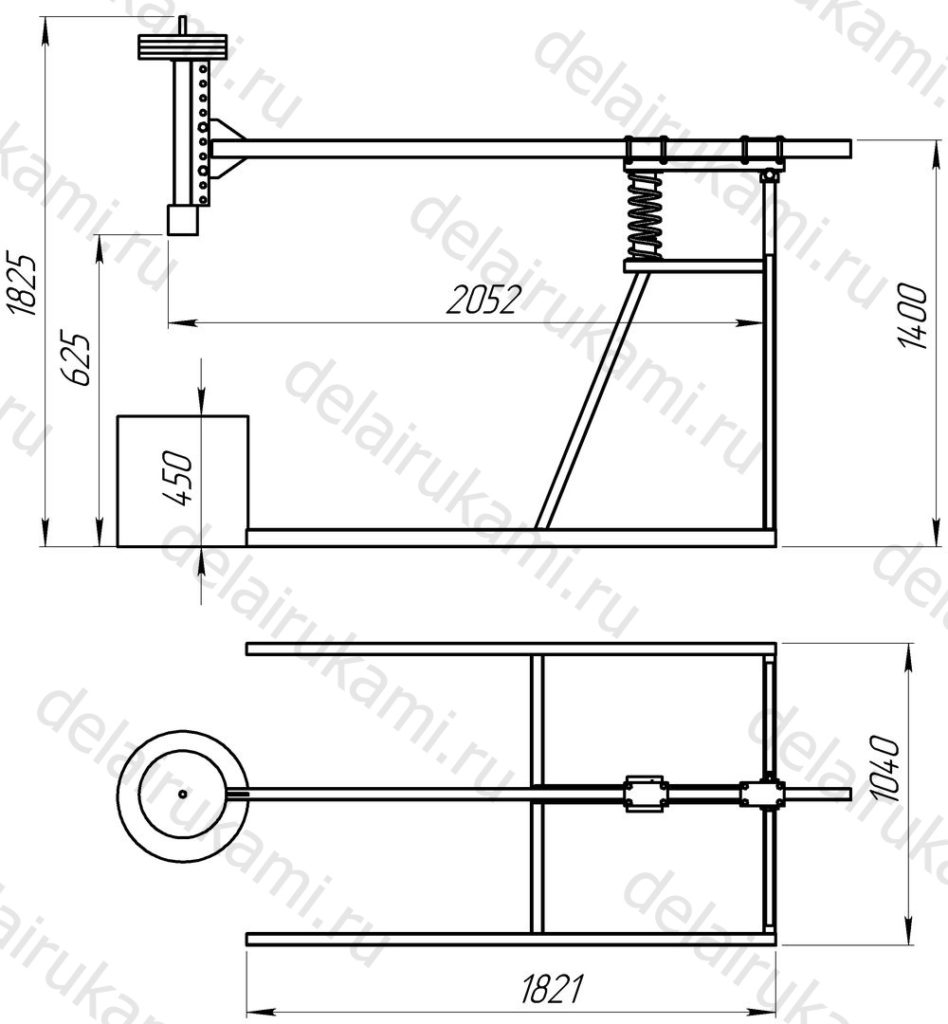

Чертеж дровокола.

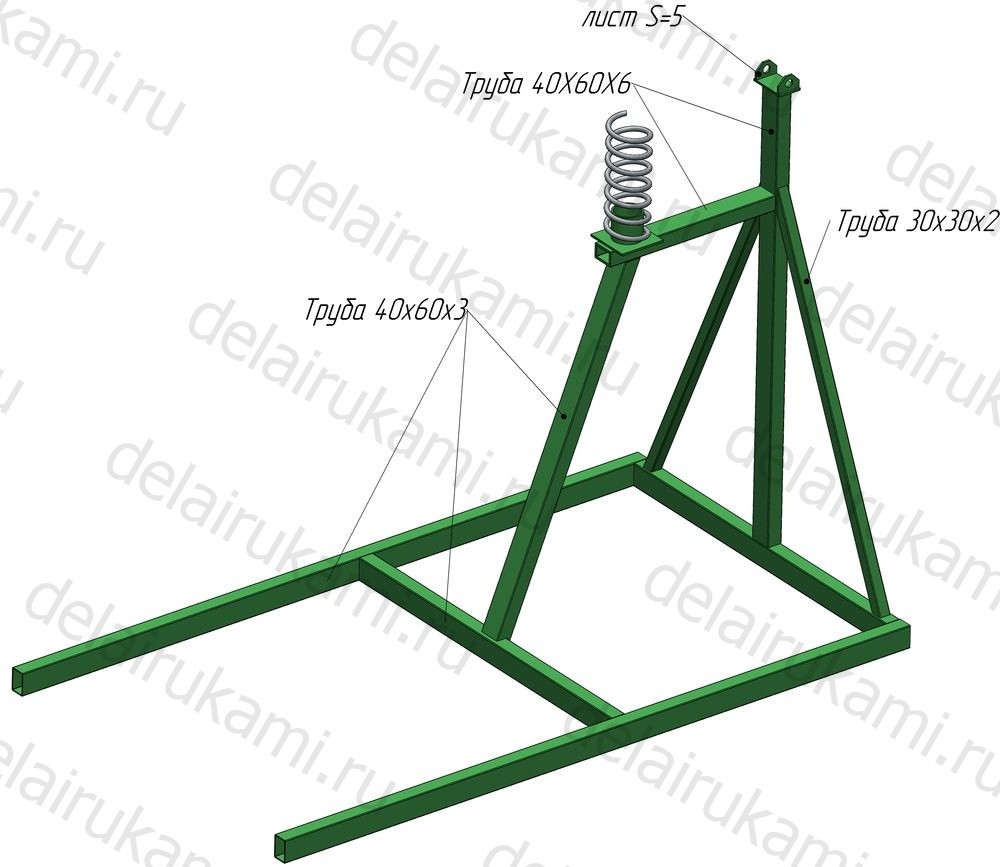

Общий вид каркаса.
Чертеж каркаса.
Чертеж колуна.

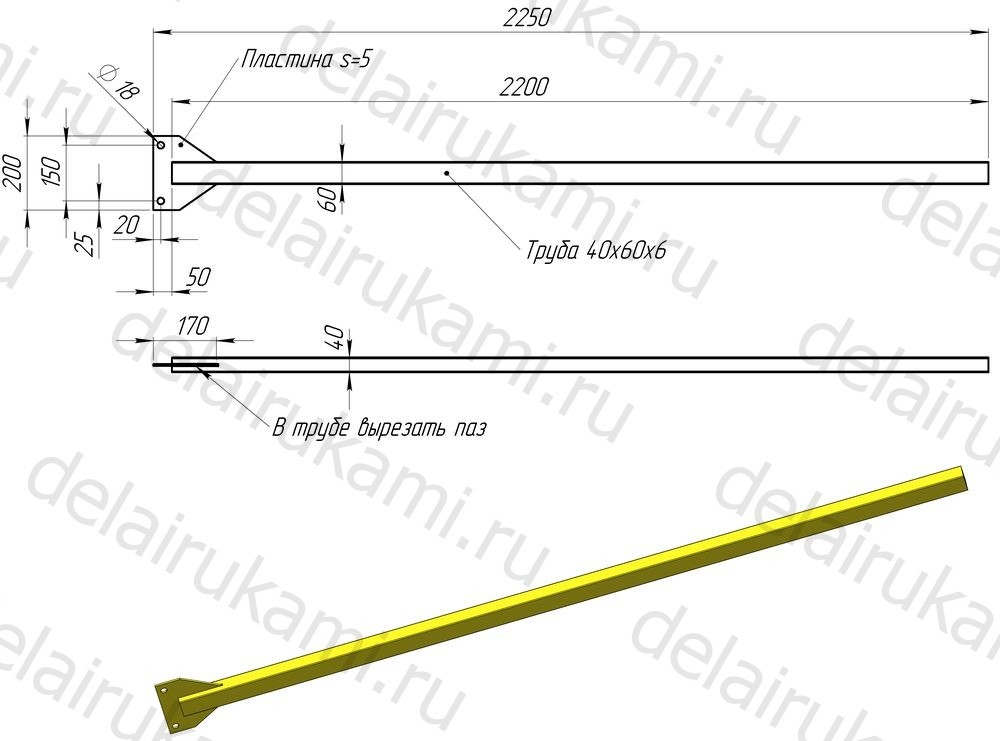

Консоль.

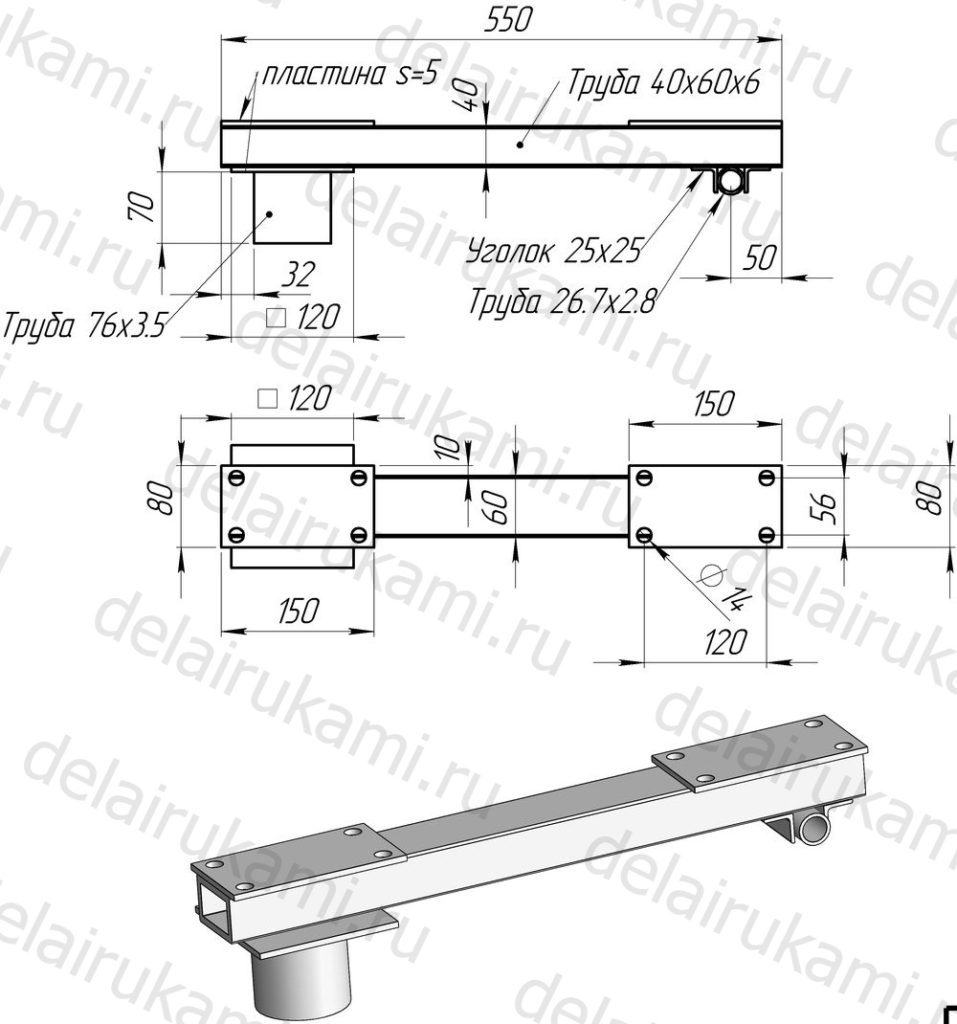

Кронштейн.

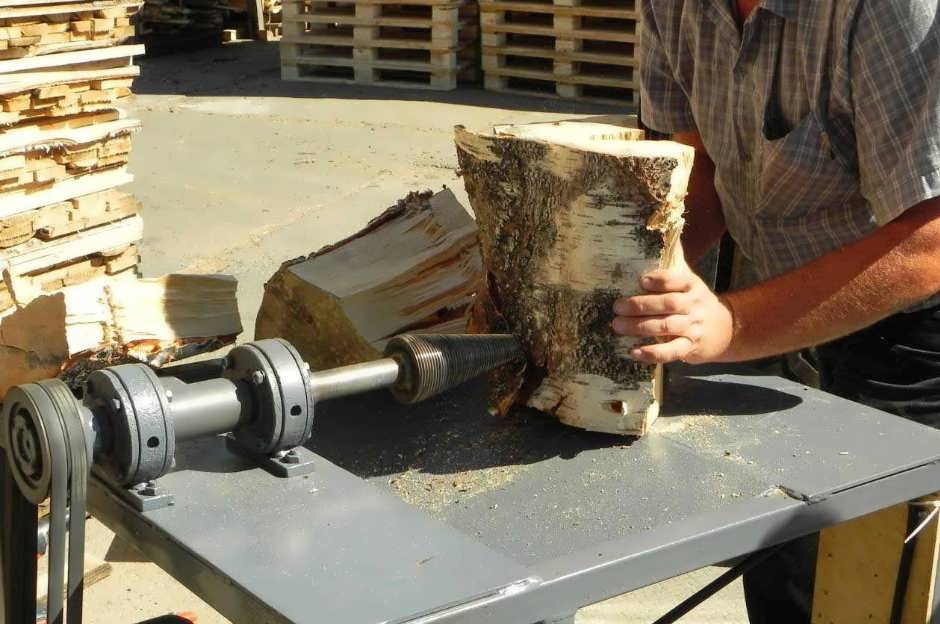

Дровокол винтового типа

Колоть дрова можно винтовой конусной конструкцией. У нее есть преимущества и недостатки, собрать ее можно самостоятельно.

Плюсы и минусы дровокола винтового типа

Преимущества станков винтового типа следующие:

  • простая конструкция;
  • высокая производительность;
  • возможность изготовления своими силами;
  • невысокая стоимость;
  • для работы с дровоколом не требуется специальное обучение.

Недостаток винтового устройства в том, что иногда он расщепляет поленья не до конца, потому приходится дополнительно пользоваться обычным топором или другим инструментом. Дровокол винтового типа не подходит для сучковатых поленьев и древесины со сложной волокнистой структурой.

Принцип действия винтового дровокола

Такой станок раскалывает поленья за счет резьбового клина, ввинчивающегося в древесину. На рабочий винт передается вращательный момент.

Способа два:

  • винт ставят на вал движка, мощность привода минимум 3 кВт, а частота вращения максимум 500 об/мин;
  • используется любой движок, а обороты снижаются редуктором, цепной передачей или ремнем-приводом – на вал движка и вал-вращатель конуса ставят шкивы с разным диаметром, что снижает частоту вращения.

Для установки и закрепления конструкции делают прочную станину. По желанию делают откидную часть.

Материалы и инструменты

Чтобы сделать винтовой механизм, надо подготовить:

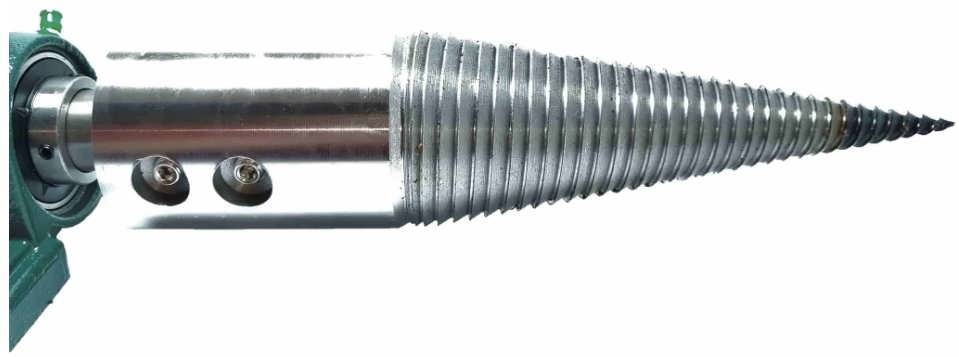

  • конусный винт – можно купить готовый, заказать у токаря, сделать самому;
  • вал;
  • шкивы, чтобы собрать систему передачи вращения;
  • клиновые ремни (на замену автомобильная или мотоциклетная цепь);
  • подшипники;
  • профиль;
  • листовая сталь на столешницу, минимальная толщина 4 мм;
  • движок;
  • выключатель (можно заменить магнитным пускателем);
  • УЗО;
  • дрель;
  • болгарка;
  • сварочный аппарат.Чтобы готовая конструкция прослужила дольше, надо обработать ее. Для этого лучше использовать антикоррозийные составы. Для подготовки поверхности понадобится щетка для металла.

Как собрать своими руками

Начинать работу надо с подготовки схемы. Если опыта в электрике нет, то надо привлечь специалиста.

Алгоритм работы следующий:

  1. Подготовьте конусный винт. Рекомендуется делать его из инструментальной стали. Диаметр и длина максимально возможные, резьба упорная двухзаходная, шаг 5 мм, глубина от 2 мм.
  2. Займитесь станиной. Максимальная высота 0,8 м, ширина 0,6 м (с откидным столиком 1 м), длина до 0,85 м. Подбирая размеры, ориентируйтесь на свой рост.
  3. Внизу конструкции установите движок, предварительно установив ведущий шкив.
  4. Соберите рабочий вал конуса, смонтируйте его на раму над движком. Блоки подшипников жестко закрепите на раме.
  5. Сзади вала установите ведомый шкив. Для закрепления узла просверлите отверстия, используйте болты.
  6. Установите ремни, проверьте траекторию хождения. Чтобы ремень не соскакивал, должна быть одна вертикальная плоскость.
  7. Смонтируйте конус. Делайте шпоночные соединения, для дополнительной фиксации используйте винты.
  8. На столешницу под конусом установите рассекатель. Его можно сделать из старого молотка.
  9. Подключите пускатель, проводку, УЗО.
  10. Выполните пробный запуск.

После сборки и успешной проверки можно зачистить конструкцию и покрасить.

Меры безопасности

Винтовой дровокол считается безопасным, но риск травм есть.

При работе важны меры безопасности:

Расщепляйте поленья только голыми руками

При работе в перчатках (рукавицах) есть риск закручивания материала на винт.
С тяжелой, плотной, сильно сучковатой древесиной работайте осторожно. Есть риск выворачивания поленьев из рук, выброса крупных щепок.
Соблюдайте рекомендованную частоту вращения

При ее превышении последствия аналогичны предыдущему пункту.
Подавайте поленья на винт плавно и вертикально, чтобы древесина раскалывалась по волокнам. В противном случае возникает риск быстрой и серьезной поломки.

Безопасность при работе с дровоколом

Любой из инструментов, особенно, если он создается самостоятельно, требует соблюдения стандартных правил по технике безопасности. Так как даже простой топор может нанести серьезные травмы, если использовать его неправильно.

Для небольших дачных участков самым практичным по праву считается ручной, так как из всех типов, о которых шла речь ранее, он считается менее травматичным, к тому же его изготовление будет под силу всем.

Если же предполагаются большие объемы работ, то стоит воспользоваться двумя другими вариантами, но предварительно все же лучше набросать эскиз, так как на нем более понятны будут необходимые параметры для конечной модели.

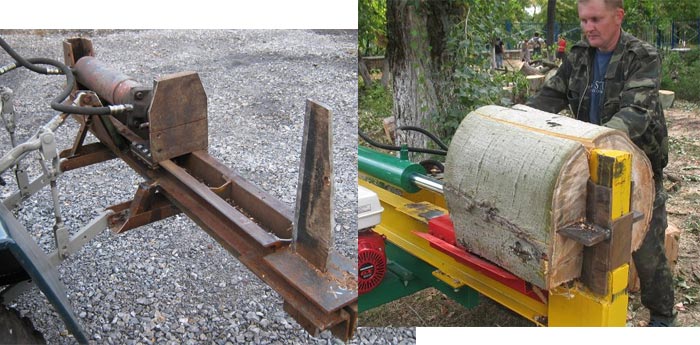

Гидроколун своими руками

Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.

Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.

Минимум из чего может состоять самым простой гидравлический дровокол является:

  • гидронасос;
  • привод гидронасоса (двигатель);
  • гидрораспределитель;
  • гидробак;
  • гидроцилиндр;
  • рукава;
  • соединительные элементы.

Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.

Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов

Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать

Если распределитель его не имеет, то требуется установка автономного клапана в систему.

Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.

Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.


Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме

Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему


Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html

Какие бывают дровоколы: изучаем особенности

В основу дровоколов любого типа: механических, электрических, бензиновых — заложен один и тот же принцип. Все они состоят из колуна, с острым лезвием, заточенным примерно под 30˚, и механизма, приводящего его в движение. Причем, способы создания этой силы могут быть разные: электропривод, поршневая тяга, а может быть и физическое усилие, созданное человеком. Кстати, механические колуны с ручной тягой тоже существуют.

Вот один из них –настенный колун Stikkan, приспособление не дешёвое, но весьма эффективное. Стоимость такого элемента декора около 14 000 рублей. Удивлены?

Такой колун относится к простейшим из устройств, предназначенных для механической колки дров. Рассмотрим все вариации приборов более подробно.

Механические приспособления для колки дров: от простейших насадок до рычажных моделей

Чаще всего в домашних мастерских пользуются двумя видами механических дровоколов: пружинным и редукторным. Рассмотрим конструкции основных их них, чтобы решить какое приспособление будет проще сделать в домашних условиях.

Итак, рассмотрим виды механических дровоколов:

Пружинный. Принцип работы построен на обратной энергии сжатой пружины. Обычно присутствует педаль или рычаг. Работа с таким механизмом требует физических усилий человека.

Пружинный дровокол может быть разных размеров, однако, во всех случаях необходимо физическое участие человека

Вариант колуна на фото состоит из металлической рамы. Конструкция обязательна должна быть снабжена подпорками. Стрела выполняет роль рычага, система закреплена на шарнире. Она, как видно на фото, опирается на пружину, которая зажата между двумя чашками. С другой стороны рычага размещается колун и рукоятка.

Такая конструкция имеет ряд преимуществ:

  • не требует подключения к электричеству;
  • простота конструкции;
  • доступные материалы;
  • позволяет рубить поленья разных габаритов.

Среди минусов – обязательный контроль за состоянием крепежа колуна, точный расчёт длины рычажного механизма. В противном случае, можно получить травму.

Наиболее безопасная и дешёвая вариация механического колуна представляет собой специальную насадку на чурбак. А уже сверху на него «накалывается» полено

Вернемся к обсуждению типов механических дровоколов. Итак, остался второй тип.

Редукторный. В данном случае колун приводится в движение шестерней и зубчатым колесом. Иногда такой тип дровоколов называют реечным, так как в составе его механизма длинная рейка, снабженная зубчатой или червячной передачей.

Механические инструменты для колки дров отличаются своей компактностью. Обычно домашние мастера отдают предпочтение приспособлениям с ножным приводом. Они более безопасные.

Колун для дров с электрическим приводом

Электродровоколы – более усовершенствованные агрегаты. Могут быть как вертикальными, так и горизонтальными. Чаще всего работают с конусной насадкой, которая просто всверливается в полено. Такие агрегаты имеет смысл использовать при больших объемах заготовок древесины.

Обратите внимание, для самостоятельной сборки необходимо найти нужной мощности мотор и правильно подключить электропривод

Самыми безопасными считаются вертикальные дровоколы. Однако, несмотря на всё удобство, есть один нюанс, станки работают от напряжения в 320 Вольт. Кроме того, любой агрегат требует определенного навыка работы

Важно обеспечить свободный ход всех механизмов, проводить регулярное техобслуживание, чтобы предотвратить заклинивание и порчу прибора

Бензиновые агрегаты для колки дров: особенности использования

Ещё более профессиональными устройствами считаются станки, работающие на бензине. Такое оборудование стоит на лесозаготовительных предприятиях. От оператора требуется лишь контролировать ход выполнения работы. Такие устройства не пригодны для установки в домашних мастерских. Они достаточно габаритные и шумные.

Изготовление дровокола самостоятельно

Стоимость винтового колуна заводского изготовления в зависимости от комплектации от 16 и до сотни тысяч рублей. Основным рабочим органом является конус для дровокола, который можно заказать в токарной мастерской. Чтобы винтовой дровокол своими руками работал, предлагаются чертежи для умельцев.

Изготовить резьбу болгаркой не удастся, так как упорная резьба на «морковке» должна быть выдержана точно. Кроме того при изготовлении конуса токарь должен знать соотношение длины и сечения основания – 2:1, резьба двухзаходная с шагом 5-6 мм, профиль зуба, как у стамески.

В зависимости от размеров детали, она обойдётся до 5000 рублей. Полностью готовый рабочий узел:

  • винтовой конус;
  • вал с подшипниковым узлом;
  • передаточный шкив для ременной передачи.

Весь комплект обойдётся не дороже 6 тысяч, но изготовленный на расчётную нагрузку, узел безопаснее.

По теме:

НАЗАД

ВПЕРЕД

1 из 40

Изготовленный станок должен отвечать следующим требованиям:

  • мощность двигателя не меньше 2 кВт;
  • при больших оборотах шаг резьбы необходимо выдерживать меньше для снижения нагрузки на привод;
  • посадка на вал редуктора должна быть плотной, исключить прокручивание;
  • конус изготавливается из инструментальной стали;
  • остриё винта остро заточено, должно входить в древесину мягко, без усилий;
  • высота рабочей платформы — 80 см.

Принципиальная схема устройства выглядит, как показано на схеме.

В помощь умельцу имеется видео, как сделать дровокол конусный своими руками:

Существует и другая схема, не требующая ременной передачи и редуктора. Вал двигателя с низким числом оборотов можно напрямую соединять с винтовым клином. Скорость вала меньше 500 об/мин не опасна для привода винтового дровокола.

Нелишним будет напомнить, что двигатель должен иметь влагозащитный корпус и быть заземлённым. Ремённая передача закрывается защитным кожухом. При подаче чурок на разделочный стол нельзя работать в верхонках. При неловком движении её может намотать на конус вместе с рукой. Станок должен быть оборудован стопором для экстренного торможения.

Как пример народной смекалки можно привести устройство для раскалывания небольшого количества коротких чурок. Конусная насадка сечением 30 мм на тихоходной дрели перфораторе позволит расколоть сухие чурочки. Но здесь есть свои сложности. Дрель стремится сделать разворот за винтом, её следует крепко держать, сопротивляясь, или укрепить инструмент в держаке.

Сборка каркаса для гидравлического станка

Далее можно перейти к сборке уже наиболее сложной конструкции – гидравлического дровокола. В роли мотора для данной конструкции чаще всего берется двигатель бензинового типа, снятый с легкового автомобиля или мотоцикла. Стоит добавить, что сборка такой модели будет стоить гораздо дороже, чем все предыдущие варианты. Кроме того, сам процесс гораздо сложнее. Однако в результате будет получено наиболее комфортное приспособление для колки дров.

Сборка каркаса проходит в несколько этапов со строгой последовательностью действий.

  • На первом этапе необходимо взять 50 мм трубу и к ней приварить 30 х 30 мм уголок – ступицы. В конечном итоге должно получиться два устойчивых треугольника.
  • Для передней оси используются уголки 60 х 60 мм. К ним же необходимо приварить еще одну пару уголков, но уже с габаритами 30 х 30 мм. Они будут выполнять роль распорок.
  • К осям приделываются колесики.
  • К задней части приваривается основа, на которой в будущем будет располагаться двигатель.
  • Следующий этап – это изготовление прочной рамы из швеллеров при помощи сварки.
  • Необходимо провести сборку подвижной конструкции из швеллера 80 мм.
  • Из этого же материала необходимо сварить конструкцию, которая будет толкать древесную заготовку на нож. Обычно она также выполняется в виде треугольника.
  • Чтобы избежать падения древесины во время работы, необходимо по бокам зафиксировать упоры.

После этого можно перейти к этапу изготовления ножа

Тут важно понимать, что хороший режущий элемент – это основа не только комфортной, но и безопасной работы. В качестве этого элемента можно использовать кусок от “камазной” рессоры

Тут также можно добавить, что изготовление колуна – это наиболее простое занятие. Потребуется лишь оборудование, которое позволит заточить заготовку под углом в 60-70 градусов. После этого нож приваривается к станине.

На этом работа не заканчивается, потребуется изготовить еще масляный бак и мотор. В качестве бака можно использовать пустой “пропановый” баллон. Необходимо сделать следующее:

  • Баллон заливается водой.
  • Далее нужно спилить вентиль баллона, при этом не выливая воду из него.
  • После этого нужно создать отстойник. Для этого отделяется четверть от объема баллона и устанавливается стальная перегородка с высотой 10 см минимум.
  • На следующем этапе нужно установить сетку-фильтр, которая к тому же оснащена магнитом. Расположить ее необходимо на расстоянии 5 см от дна бака. Данный фильтр будет удерживать стружку, продлевая тем самым срок службы двигателя.
  • Далее нужно приварить патрубок, через который масло будет поступать в насос. Забор не должен быть в самом низу, так как в таком случае он будет хватать мусор.
  • При помощи уровня нужно установить бак чуть выше насоса.

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

  1. Простота конструкции.
  2. Низкая стоимость узлов.
  3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
  4. Высокая производительность (до 12 м3 дров длиной около 60 см).
  5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

  • допустимая мощность электродвигателя – 2-4 кВт;
  • наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
  • вал винта должен находиться на подшипниковых опорах;
  • на конусе должна быть упорная резьба;
  • высота агрегата должна быть около 800 мм;
  • ремни желательно использовать клиновидные, а шкивы – двухручейные;
  • заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
