Гидроаккумулятор для систем водоснабжения. Устройство и принцип работы

Установка гидробака

  1. Гидробак следует подключать к водопроводу трубой того же диаметра, что использовался при устройстве разводки.
  2. Если существует опасность распространения вибраций, накопитель необходимо подключать к системе через резиновые переходники. Также следует закрепить резиновые накладки на стене или полу, с которыми он контактирует.
  3. В помещении, где установлен бак, должна поддерживаться плюсовая температура.
  4. Нельзя устанавливать накопитель, если в ходе предварительного осмотра обнаружились какие-либо повреждения.
  5. Необходимо обеспечить возможность опорожнения гидроаккумулятора.
  6. Место для установки следует выбирать таким образом, чтобы корпус бака всегда оставался сухим и не подвергался механическому воздействию.
  7. Перед пуском в эксплуатацию необходимо проверить давление воздуха в накопителе. Оно должно соответствовать указанному в инструкции (в большинстве случаев – 1,5 атм). Не пользуйтесь дешевыми китайскими манометрами в пластиковом корпусе, которые часто дают неверные показания. Лучший инструмент – отечественный автомобильный манометр.

Первое заполнение гидробака водой следует проводить постепенно, едва приоткрыв вентиль на входе. За то время, пока бак оставался сухим, стенки баллона могли слипнуться. В этом случае сильная струя воды приведет его в негодность.

Вертикальный и горизонтальный гидроаккумуляторы – есть ли разница?

Описываемые в статье баки монтируются по двум схемам: вертикально и горизонтально. Конкретный вид гидроаккумулятора следует подбирать, исходя из того, насколько компактно он впишется на участок, который будет отведен для его установки. Кроме того, в вертикальных и горизонтальных приспособлениях воздух из мембраны удаляется по-разному

Это важно. В вертикальных устройствах стравливание скопившегося кислорода осуществляется посредством предохранительного клапана (мы уже упоминали его)

А вот в горизонтальных необходимо дополнительно устанавливать специальный трубопровод для удаления воздуха. Конструктивно добавочная магистраль состоит из шарового крана, слива и ниппеля (его называют выводным).

В вертикальных гидроаккумуляторах воздух из мембраны удаляется через предохранительный клапан

Обратите внимание на следующие нюансы:

  • Вертикальные гидроаккумуляторы объемом менее 100 л никогда не снабжаются предохранительным клапаном. Стравливание воздуха в подобных приспособлениях выполняется посредством полного их опорожнения.
  • Горизонтальные гидробаки разумнее подключать к наружным насосам, вертикальные – к погружным, установленным внутри специально отведенного для них помещения.

Возможность стравливания воздуха должна присутствовать в любом гидробаке. Если не освобождать оборудование от скопившегося в нем кислорода, в водопроводе очень быстро появятся воздушные пробки. Они не позволят вам эффективно эксплуатировать систему домашнего водоснабжения.

Назначение гидробака и его устройство

Настраивая автоматику, пользователь задает минимальное давление, при котором насос должен включиться, и максимальное, по достижении которого он отключается.

Если бы домашний водопровод состоял только из насоса и труб, то давление в системе даже при минимальном водоразборе падало бы слишком быстро, заставляя насос включаться с большой частотой. Такой режим привел бы к быстрой поломке агрегата, ведь даже для самых выносливых бытовых моделей производители допускают не более 15-ти включений в час

Здравый смысл подсказывает дополнить систему устройством, которое могло бы накапливать запас воды и, что не менее важно, давления, а затем расходовать его, давая насосу необходимую передышку. Таким устройством и является гидробак или гидроаккумулятор. Гидробак – это герметично закрытая емкость, которая может выпускаться в двух исполнениях:

Гидробак – это герметично закрытая емкость, которая может выпускаться в двух исполнениях:

  • с баллоном;
  • с мембраной.

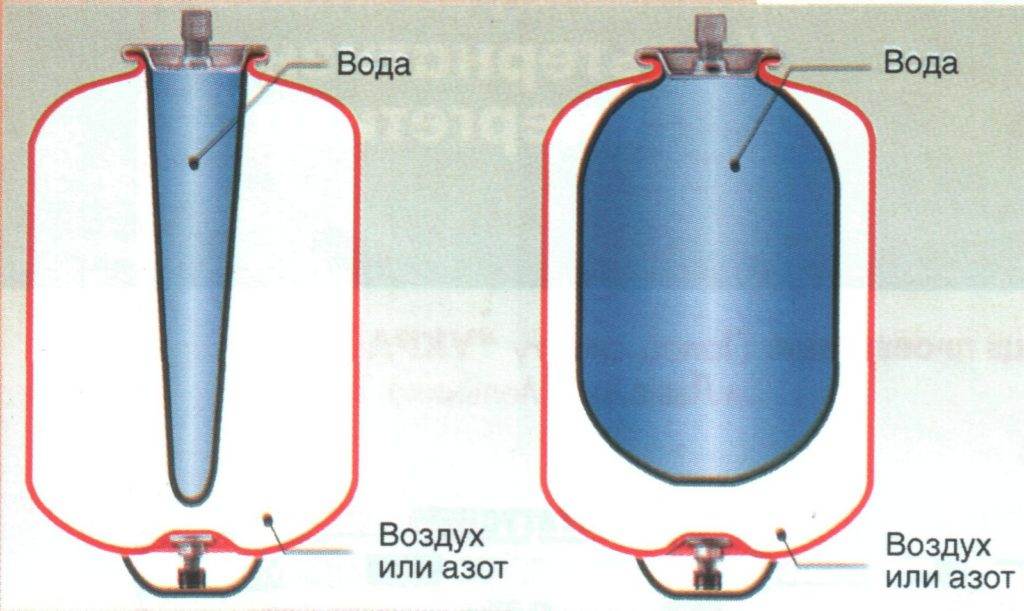

Баллон или груша представляет собой резиновую емкость, которая устанавливается внутри бака и подключается к водопроводу. Во время работы насоса она наполняется водой, увеличиваясь в объеме и сжимая окружающий ее воздух.

Гидроаккумуляторы различного объема

Именно воздух играет роль пружины, которая накапливает производимую насосом потенциальную энергию и возвращает ее в систему после его отключения, обеспечивая нужное давление.

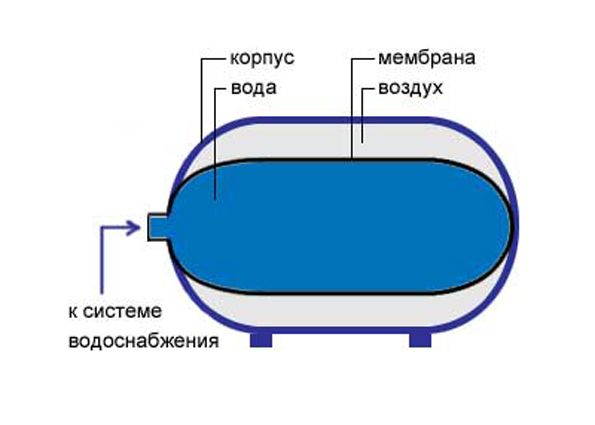

Мембранный гидробак разделен на две части эластичной мембраной, которая также изготавливается из резины. Одна часть подключается к водопроводу, в другой содержится воздух. Принцип действия – аналогичный. Разница состоит только в том, что в баллонном баке вода не контактирует с металлическими стенками, а потому опасность появления развития коррозии полностью исключается.

Помимо защиты насоса от частых включений гидроаккумуляторы попутно решают еще две задачи:

  • дают возможность некоторое время пользоваться водопроводом при отключении электричества или поломке насоса;
  • сглаживают гидроудары во время пуска насоса.

Учтите, что замена баллона производится довольно легко и может осуществляться самим владельцем, в то время как для замены мембраны в некоторых моделях придется обращаться в сервисный центр. В силу всего вышесказанного баллонные гидробаки считаются более предпочтительными.

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

  • При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
  • Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
  • Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.

Пятивыводной штуцер

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Схема подключения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

Видео: Какой объем гидроаккумулятора нужен для дома ?

Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

  • использование насоса для подачи воды к точкам водоразбора напрямую;
  • подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Вариант #1 – подключение насоса напрямую

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.

Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)

Датчик дождя делает систему орошения более эффективной: во время осадков насос не функционирует.

  • размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
  • устанавливаем дождеватели, капельную систему, шланги для полива;
  • обустраиваем насосную группу – поверхностный агрегат и реле давления;
  • подключаем подачу воды, тестируем систему на протечки;
  • если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
  • производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
  • подключаем контроллер и датчик дождя;
  • проверяем работу всех элементов системы.

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Вариант #2 – схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.

Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

Одно из условий эксплуатации системы – организация водоочистки. Первый фильтр устанавливается на всасывающей трубе у поверхностных насосов, на самом оборудовании – у погружных. Второй – на входе в дом. Лучше, если это будет комплект из двух фильтров, грубой и тонкой очистки.

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

По традиции бак устанавливают как можно выше – например, на чердаке. Высокое расположение повышает давление в системе, которая будет функционировать даже при отсутствии электроэнергии

Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.

Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.

Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.

Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют

Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес.

В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.

Во избежании перелива и затопления расположенных ниже этажей накопители в обязательном порядке снабжаются переливными трубками. В случае превышения допустимого объема вода через устроенное в верхней трети бака переливное отверстие будет стекать по подключенной к нему трубе в канализацию.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

  • Чем выше мощность агрегата, тем больше должен быть объем гидробака.
  • Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
  • Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

  • Допустим, производительность равна 80 л/мин или 4800 л/час.
  • А в пиковые часы вам нужно 4500 л/час.
  • При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
  • Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

  • 1 – начальное давление Pвозд (при выключенном насосе);
  • 2 – поступление воды в резервуар при включении насоса;
  • 3 – достижение максимального давления Pmax и отключение насоса;
  • 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

  • V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
  • А – это расчетный расход воды (л/мин);
  • К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

  • А = 75 л/мин;
  • Мощность насоса 1,5 кВт, соответственно К = 0,25;
  • Pmax = 4,0 бар;
  • Pmin = 2,5 бар;
  • Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

1 Назначение, устройство и принцип действия

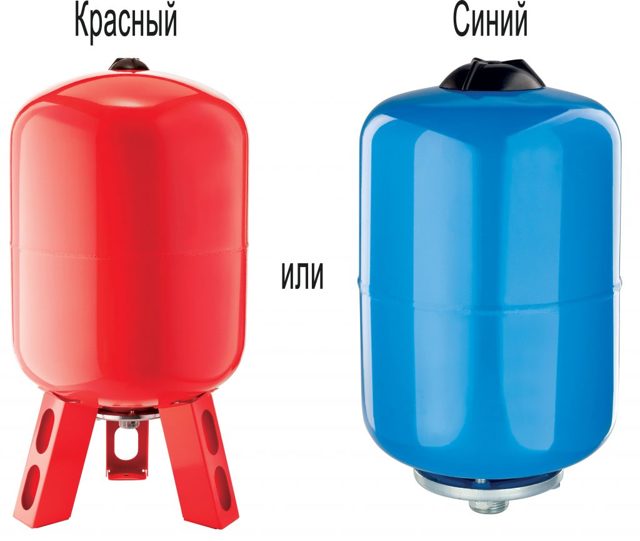

Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.

Рассмотрим основные функции гидробака в системах водоснабжения:

устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением

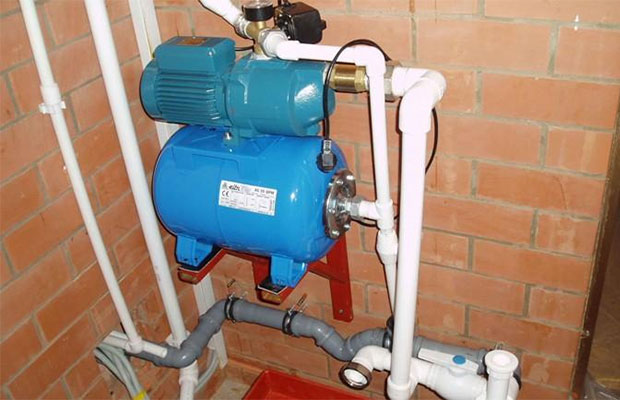

Насосная станция с гидроаккумулятором

Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.

За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.

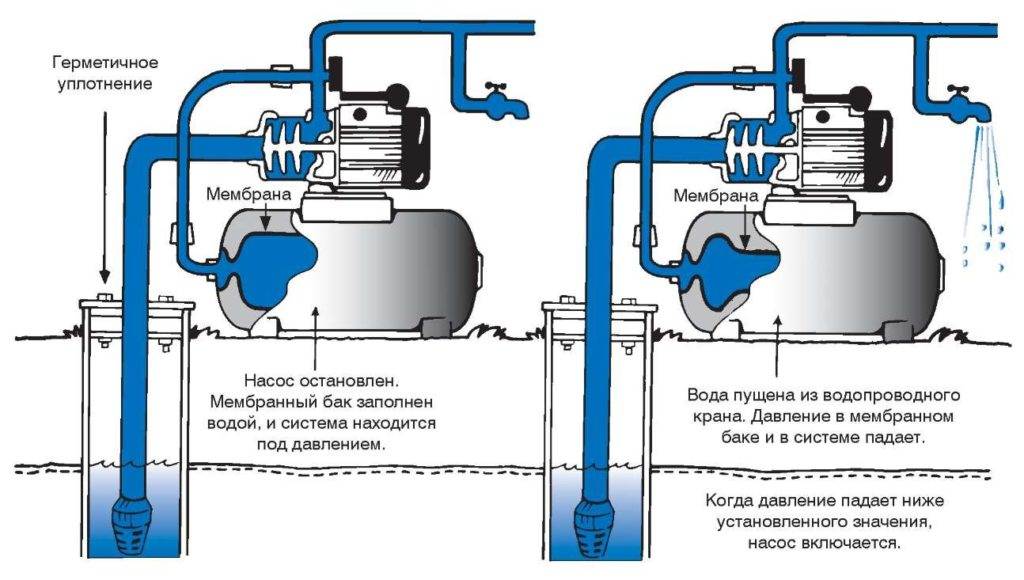

Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.

1.1 Разновидности гидробаков и особенности их расчета

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный.  Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства.  В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.

Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

Разновидности гидроаккумуляторов

Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.

Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:

  • K — коэффициент мощности подключенного к гидробаку насоса;
  • Rmax — наибольший планируемый расход литров воды в минуту;
  • Dmax — уровень давления воды в баке для выключения насоса (Бар);
  • Dmin — граница давления воды для включения насоса (Бар);
  • Р — давление воздуха в гидробаке (Бар).

Коэффициент насоса зависит от мощности его двигателя:

  • мощность 0.55-1.5 кВт — коэффициент 0.2;
  • 2-3 кВт — 0.375;
  • 4-5.5 кВт — 0.625;
  • 5-9 кВт — 0.875.

Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.

Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.

Как подключить гидроаккумулятор для отопления правила расчета и схема

При подборе оборудования учитывается характеристики системы. Для установки в системе водопровода выбирается бак с мембраной, рассчитанной для питьевой или технической воды,  для установки в системе отопления или горячего водоснабжения мембрана должна соответствовать назначенным целям. В водопроводе с горячей водой и в отоплении температура воды достигает 80и даже 120 градусов, поэтому оборудование подбирается с учетом воздействия высоких температур. Для установки в системе отопления бак должен выдерживать давление до 4 атмосфер, при этом температурный показатель должен быть не ниже 120 градусов. Для водоснабжения максимальная температура оценивается в 80 градусов, а давление, которое должен выдерживать бак должно быть не ниже 12 атмосфер.

Подбор прибора отвечающего параметрам системы отопления можно рассчитать при помощи формулы определения объема гидроаккумулятора:

V = (VL x E) / D

Где D = (PV – PS) / (PV + 1).

PV – это показатель максимального рабочего давления в системе, а PS – это давление воздуха в мембранном баке. Для небольших частных домов и систем, установленных в квартирах, показатель PV принимается равным 2,5 бар. А что касается PS, то здесь принято учитывать постоянное давление в контуре  принимается значением 0,5 бар или равным 5 м.

Для примера можно предложить расчет объема бака для системы отопления дома в 100 кв. метров. В помещении установлен котел мощностью 20 кВт.

Сначала определяется объем теплоносителя в контуре отопления:

VL= ( 20х15)=300 литров.

Где 20 – это мощность отопительного котла, а 15л – удельный объем теплоносителя на каждый киловатт мощности отопительного прибора.

Следующий шаг – расчет эффективности гидроаккумулятора по формуле:

 D = (PV – PS) / (PV + 1).

В которой, PV = 2,5 бар и PS = 0,5 бар

В результате выполнения действий:

D = (2,5 – 0,5) / (2,5 + 1) = 0,57

Последний этап – это расчет непосредственно необходимого объема расширительного бака.

V = 300 х 0,04 / 0,57 = 21,05 л где 0,04 – коэффициент расширения воды.

Таким образом, для системы отопления с 20 кВт котлом отопления и общим объемом теплоносителя для отапливаемого помещения площадью 100 квадратных метров достаточно бака объемом 21- 25 литров

Правда, учитывая то, что производители в основном предлагают потребителям баки стандартного объема, внимание при выборе рекомендуется обратить на установки объемом немного большим, чем тот, что получился при расчете. Если выбрать бак меньшего объема, то велика вероятность того, что рабочее давление этого устройства будет меньшим, чем требуется, что может привести к созданию аварийной ситуации

При определении положения бака во время его установки берется во внимание тот факт, что сам гидроаккумулятор имеет в качестве несущей конструкции корпус. Особенно это касается приборов объемом до 50 литров

В профессиональной среде принято считать, что малые объемы баков до 30 литров настенное крепление, а вот баки большего объема лучше располагать в напольном варианте. При установке этих приборов рекомендуется дополнительно усилить крепление кронштейнами или хомутами. Для баков большого объема рекомендуется не изобретать велосипед, а устанавливать их согласно рекомендациям производителей оборудования – с использованием штатных ножек и конструкций на корпусе. Подвод труб к патрубку бака необходимо сделать по кратчайшему маршруту, с минимальным количеством изгибов и поворотов. Да и сам отвод рекомендуется сделать максимально коротким, чтобы работа устройства была эффективной.

Устройство и принцип работы

От обычного накопителя гидроаккумулятор отличает более сложное устройство, которое заметно расширяет его функционал.

Он состоит из:

  • металлического корпуса;
  • внутренней мембраны;
  • ниппеля;
  • патрубка для воды.

Мембрана разделяет емкость на две части, одна предназначена для воды, а во вторую подкачивают воздух или инертный газ. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать напор воды в системе.

О том, для чего нужен гидроаккумулятор, сможет рассказать каждый, кто хотя бы раз сталкивался с проблемой низкого напора в системе. Иногда задачу решают с помощью повышающего насоса, но ГА – более эффективный вариант.

Внутри гидроаккумулятора находится мембрана¸ которая разделяет устройство на две части: для воды и для воздуха, поэтому ГА также называют мембранным баком

Его устанавливают в системе после насоса на наружном или внутреннем водопроводе, конкретная схема зависит от характеристик системы. Вода поступает в емкость и накапливается там, при этом благодаря мембране внутри создается давление, необходимое для нормальной эксплуатации автономного водоснабжения с безотказной подачей воды в краны.

Обычный накопитель не гарантирует подходящих характеристик давления для водопровода, так как напор создается только из-за разницы в высоте расположения точки забора воды и емкости с водой. А вот с ГА не нужно поднимать бак на чердак или эстакаду, так как можно подкачать воздух, чтобы создать желаемый напор.

Современная техника, например, машинка-автомат, гидромассаж, джакузи, посудомоечная машина, способна функционировать только при нормативных значениях давления в водопроводной сети. Да и обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабой струйкой.

Гидроаккумулятор обязательно используют в комплекте с реле давления, которое управляет насосом, подающим воду из скважины, колодца и т.п., и манометром, предназначенным для контроля и отслеживания рабочих параметров независимого водоснабжения.

Реле давления и манометр нужны для автоматизации работы насоса¸ а фильтры очищают воду от ненужных примесей и защищают гидроаккумулятор от повреждений

Реле настраивают таким образом, чтобы по достижении выбранного пользователем давления насос включался и отключался. Когда в гидроаккумулятор наберется достаточное количество воды, и давление достигнет максимальной заданной точки, насос выключится. Этот показатель по понятным причинам называют давлением отключения.

В процессе использования воды давление в баке постепенно уменьшается. Когда оно достигает минимального заданного значения (это так называемое давление включения), насос начинает работать. Вода поступает в емкость, давление растет, достигает предела, после чего насос отключается.

Затем вода снова убывает из бака, когда хозяева дома открывают кран, давление падает, реле запускает насос и т.д. Если исключить из этой цепочки ГА и реле, насосное оборудование будет включаться каждый раз при открывании крана. Такое использование дорогостоящей техники нерационально, поскольку ресурс ее работы ограничивается определенным количеством включений-выключений.

Гидробак может поставляться как отдельный агрегат или в составе насосной станции. В первом случае его подключают к погружному насосу через реле давления

Кроме того, насос подает воду стремительно, что может обернуться таким явлением как гидроудар. Для водопровода этакие нагрузки нежелательны, они могут повредить трубы. А гидроаккумулятор – это прочное устройство, которое станет буфером и защитит систему от нежелательного воздействия.

Наконец, гидробак позволяет создать некоторый запас воды. Даже при отсутствии электроэнергии какое-то время можно будет пользоваться водой, хранящейся в ГА. Конечно, это не такой большой запас, как в накопителе, но и он может оказаться очень полезным.

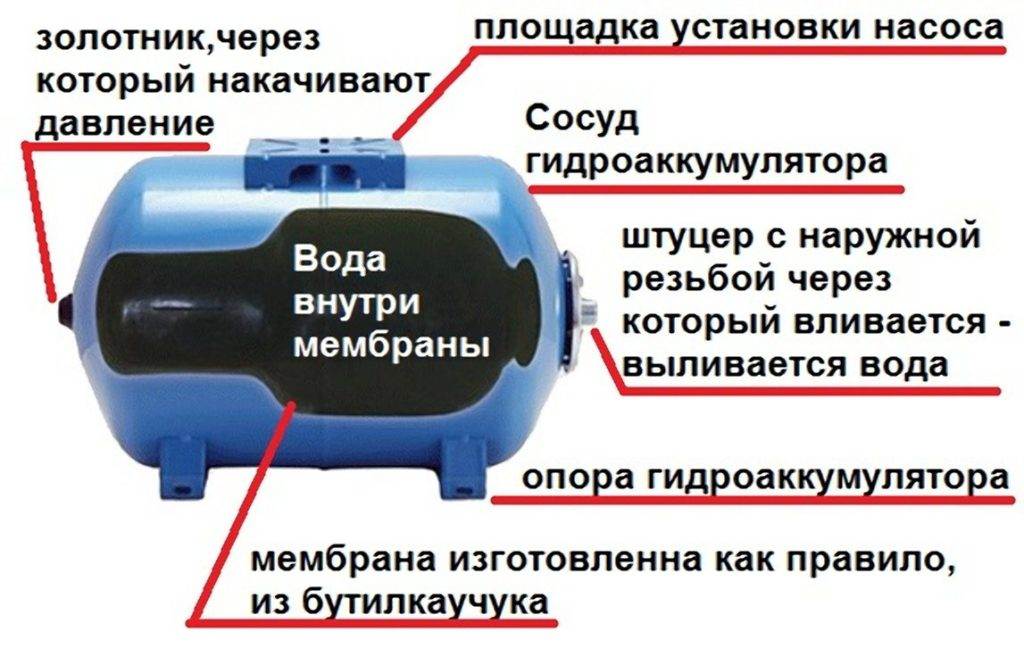

Устройство типового гидроаккумулятора

Конструкционно гидробак состоит из нескольких технических элементов. В него входят:

  1. Накопительная ёмкость.
  2. Резиновая мембрана, разделяющая накопитель на две камеры – водяную и воздушную.
  3. Штуцеры для подключения к трубопроводу.
  4. Ниппель для закачки воздуха.
  5. Манометр с реле давления.
  6. Фильтровальные устройства (на некоторых моделях могут отсутствовать).

Основным элементом конструкции является собственно бак-накопитель, в который закачивается вода из источника водоснабжения. Снаружи он выполняется из металла, и может иметь различный объём. В продаже есть модели, вмещающие в себя от 15 до 150 и более литров. Выбор конкретной модификации зависит от количества жильцов и точек водоразбора в доме.

Внутри накопительный бак разделён на две камеры водонепроницаемой мембранной перегородкой, выполненной из прочной, но эластичной резины. Одна из камер предназначается для заполнения водой, а во второй содержится воздух. При заполнении бака, водяная камера увеличивается в объёме, и резиновая мембрана выгибается. В результате воздух сжимается, создавая внутреннее давление. Как только оно достигает определённого уровня, сетевой насос отключается, и поступление воды в гидробак прекращается.

В металлическом баке имеется три отверстия:

  • Для закачки воды в ёмкость из скважины.
  • Для подачи её из гидроаккумулятора в домовой водопровод.
  • Ниппель для закачки воздуха в воздушную камеру.

Ниппель находится в корпусе устройства со стороны воздушной камеры. Он необходим для регулирования давления внутри гидробака. Если уровень его недостаточен, через ниппель закачивается дополнительная порция воздуха, позволяющая увеличить объём камеры и напор в ней. На моделях, имеющих большой объём накопителя, устанавливается ниппель для стравливания воздуха из водяной полости. Он попадает туда вместе с закачиваемой водой, и накапливается внутри. В результате полезный объём ёмкости уменьшается, а при попадании воздуха в трубопровод, он может создавать пробки.

В металлическом баке имеются ещё два технологических отверстия. Одно предназначается для заполнения его полости водой, а второе – для подачи её во внутридомовую систему. Оба отверстия снабжены резьбовыми штуцерами для подсоединения к ним водопроводных труб. Кроме того, многие модификации оснащаются кранами для аварийного сброса воды в канализацию. Такая необходимость может возникнуть, например, при проведении ремонтных работ трубопровода или сетевой аппаратуры.

Стабильность и автономность работы гидроаккумуляторов обеспечивается манометром, связанный с реле. С помощью данного устройства запускается в действие сетевой насос, наполняющий ёмкость гидробака. В процессе водоразбора, убывающее количество воды в системе компенсируется поступлением её из гидроаккумулятора. Как только давление в баке падает ниже определённого уровня, реле включает в работу сетевой насос, и ёмкость вновь наполняется.

У некоторых моделей, комплектация включает в себя водяные фильтры. Они бывают грубой или тонкой очистки. Первые задерживают крупные частицы, содержащиеся в подаваемой из скважины или из колодца воде – глину, песок, мелкий мусор. Фильтр тонкой очистки позволяет задерживать невидимые глазу элементы: окислы металлов, мелкодисперсные взвеси, а иногда даже патогенные микроорганизмы. Использование фильтров позволяет не только улучшить качество воды, но и продлить срок эксплуатации бытовых приборов и сантехники, подключённой к водопроводу.

Где установить гидроаккумулятор для систем отопления

В классической схеме открытой системы отопления, когда циркуляция воды осуществляется при условии нагрева теплоносителя, расширительный бак устанавливается в непосредственной близости от отопительного котла. Такое расположение обусловлено необходимостью быстрого снижения давления, при резком увеличении давления в котле, жидкость при таком расположении нагревательного контура могла быстро выйти за пределы контура.

В закрытой системе при использовании циркуляционного насоса нет необходимости располагать гидроаккумулятор сразу после котла. Давление здесь создает насос и при необходимости он отключится автоматически, а вот стравить излишек давления легче в нижней точке системы, в отводке трубы обратной подачи перед входом в котел. На этом отрезке поток жидкости имеет постоянную величину и наименьшие скачки, поэтому и гидроаккумулятор включается в работу эпизодически, когда давление максимально растет или слишком низко падает.

Как устроен гидравлический аккумулятор – простая и надежная конструкция

Стабильно функционирующая водопроводная система частного жилища является заслугой его владельца. Люди, которые сталкивались с монтажом и эксплуатацией автономных сетей водоснабжения, представляют себе, насколько трудно избежать сбоев при подаче воды в таких комплексах. Иногда достаточно всего одного скачка давления, чтобы дорогостоящая техника, подключенная к водопроводу (например, водонагреватель, машина для мытья посуды), вышла из строя. Решение подобной проблемы одно – установка гидроаккумулятора. Он поддерживает заданное давление в системе, создает определенный запас воды и исключает риск поломки бытового электрооборудования. Необходимость монтажа такого аппарата очевидна.

Гидроаккумулятор предназначен для поддержания в системе заданного давления создания некоторого запаса воды и предотвращения поломки электрооборудования

Устройство гидроаккумулятора достаточно простое. Он изготавливается в виде резервуара из металла, внутри которого устанавливается каучуковая (резиновая) мембрана. Последняя визуально похожа на грушу. Мембрана закреплена на корпусе гидробака посредством специального фланца с патрубком. В груше под давлением накапливается вода. Пространство между корпусом аккумулятора и мембраной заполняется сжатым воздухом (если речь идет о бытовых устройствах) либо инертным газовым составом (промышленные гидробаки). Давление в системе при этом поддерживается на уровне 1,5–3 бар. Воздух в гидравлический аккумулятор в домашних условиях можно закачать, используя обычный автомобильный или даже велосипедный насос.

Рассматриваемые приспособления принято делить на три типа:

  1. Для систем холодного водоснабжения. Устройство подает воду и накапливает ее, предохраняет насосное оборудование от раннего износа, обусловленного частыми включениями и выключениями системы, предохраняет электротехнику в доме от гидроударов.
  2. Для горячей воды. Такой гидроаккумулятор для систем водоснабжения может без проблем работать в высокотемпературных средах.
  3. Расширительные баки. Они предназначены для закрытых систем водяного отопления.

Устройство и принцип работы всех этих аппаратов идентичны. О том, как функционирует такое оборудование, мы расскажем далее.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
